Автоматика для скважинных (погружных) насосов

Содержание

1. Особенности и назначение
2. Виды, отличия и характеристики
   1. Первое поколение автоматики
   2. Второе поколение автоматики
   3. Третье поколение автоматики
   4. Какие особенности подключения автоматики для насосов?
   5. Обзор блока автоматики для скважинных насосов (видео)

На любом загородном участке, что не подключен к центральной системе водоснабжения, хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.

Автоматический блок управления для погружного насоса

Однако не стоит забывать и то, какое серьезное значение играет автоматика для скважинных насосов. Ведь без нее невозможно наладить автономную систему водоснабжения в доме.

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

Электронная автоматика с возможность переключения программ

к меню ↑

2 Виды, отличия и характеристики

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Также некоторые автоматические переключатели выполняют более конкретные функции, например, защищают устройство от перегрева или работы всухую. Перечислить их все не так просто, но мы все же попытаемся.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.
к меню ↑

2.1 Первое поколение автоматики

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

Читайте также: как работает и для чего используется насосная станция водоснабжения?

К автоматике первого поколения относят:

• Реле давления;
• Поплавковые выключатели;
• Блокираторы сухого хода.

Конструкция стандартного реле давления для поверхностных насосов

О принципе работы реле давления многое уже было сказано выше. Этот простой блок автоматики удобен его дешевизной и практичностью. Реле редко ломается, легко настраивается и в случае поломки его можно быстро заменить.

Проблема с ним только в том, что помимо реле, придется покупать еще и гидроаккумулятор. Самостоятельно этот блок управления справиться с поставленными задачами не сможет.

Поплавковые выключатели защищают насосы от работы в неестественных условиях. Например, от серьезно обмеления источника, когда уровень воды резко падает и насос оказывается на его дне.

В первую очередь такую автоматику ставят на погружные насосы. Причем имеются в виду как скважинные, так и дренажные модели. Поплавок подсоединен к переключателю, который реагирует на его положение.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.
к меню ↑

2.2 Второе поколение автоматики

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Вся информация с датчиков передается на микросхему, которая и контролирует все процессы, что связаны с обеспечением работы системы водоснабжения.

Насосная станция, с подключенным гидроаккумулятором и реле давления

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

При понижении его до определенного уровня он сразу же подает команду насосу, а тот подкачивает воду до тех пор, пока кран не будет закрыт и давление в системе не нормализуется.

Как видим, принцип действия во многом схож с принципом работы реле давления, но здесь уже мы избавляемся от лишнего звена в системе и оптимизируем работу всех ее элементов.

Плюс к этому электронные блоки часто снабжаются дополнительными функциями:

• Контроля температуры;
• Аварийного отключения;
• Блокирования сухого хода;
• Контроля уровня жидкости.

И это далеко не все их особенности. Из минусов таких устройств можно отметить их большую склонность к появлению поломок, необходимость тонкой настройки и повышенную цену.
к меню ↑

2.3 Третье поколение автоматики

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Автоматические блоки управления последнего поколения

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

А ведь насос во время работы использует достаточно много электричества и расходует свой ресурс. Решить эту проблему можно, если установить рассматриваемые блоки управления.

Автоматика третьего уровня не только запускает насосное оборудование в нужный момент, она также регулирует уровень напряжения электричества, что подается на его двигатель.

Таким образом, вам удастся лучше контролировать работу насоса, уменьшить износ его двигателя и существенно сократить расходы на электроэнергию.

Также автоматика обладает всеми известными функциями прямого и аварийного контроля, отлично защищает устройство от перепадов напряжения и других подобных неприятностей.

Плюс к этому ее можно программировать по нескольким алгоритмам работы, что тоже очень полезно. Особенно если у вас нестандартная система водоснабжения со своими нюансами.
к меню ↑

2.4 Какие особенности подключения автоматики для насосов?

Подключать блоки автоматического управления совсем не сложно. Однако и здесь есть несколько нюансов. Если говорить о приборах первого поколения, то монтировать их нужно редко. Как правило, монтаж необходим только для реле давления, так как его докупают отдельно.

Электронное реле давления с возможностью тонкой настройки

Поплавковые выключатели и блокираторы сухого хода чаще всего встраивают еще на этапе сборки насоса. В некоторых случаях их нужно будет подключить перед погружением образца в скважину. Но процесс подключения здесь будет заключаться только в соединении нескольких клем и их герметизации.

Реле давления монтируется на гидроаккумулятор. Его нужно уже предварительно настроить путем вращения большой и малой гаек. Первая отвечает за верхний предел давления, вторая за разницу давлений.

Этапы подключения:

1. Собираем всю систему, устанавливаем гидроаккумулятор.
2. Крепим на него реле давления.
3. Подсоединяем все элементы.
4. Подключаем устройство к электричеству, если в этом есть необходимость.
5. Настраиваем верхнюю позицию реле.
6. Настраиваем разницу между верхней и нижней позицией.
7. Тестируем работу системы.
8. При необходимости перенастраиваем некоторые положения.

Электронные блоки управления самостоятельно ставить не рекомендуется. Они слишком сложны, нуждаются в подключении множества датчиков, тонкой настройке, да и стоят очень прилично. Лучше доверьте эту работу профессионалу.
к меню ↑

2.5 Обзор блока автоматики для скважинных насосов (видео)

 Главная страница » Скважинные насосы

схема установки и типы оборудования

Насос — сердце системы, автоматика — ее мозг. Самостоятельно запуск не случится: либо это придется делать лично, либо переложить заботу на умные устройства. Что касается установки простейшей автоматики своими руками, сложного в этом ничего нет: составляющие есть в продаже, к ним прилагаются инструкции — остается смонтировать автоматику для скважинного насоса по схеме, то есть банально соединить детали.

• Принцип работы автоматики для скважинных насосов
• Первое поколение автоматики
• Второе поколение автоматики
• Третье поколение автоматики
• Установка автоматики для скважинного насоса
• Выбор автоматики для насоса

Если наружный насос можно включить самому, полить огород, наполнить бочку и выключить, со скважинным иначе: установка автоматики необходима — это этап обустройства скважины. Приборы не покупают заранее, а выбирают вместе с насосом: нужно знать, какие защитные схемы уже интегрированы в оборудование (защита от сухого хода, перегрева в современных моделях уже есть; как правило, прилагается поплавок).

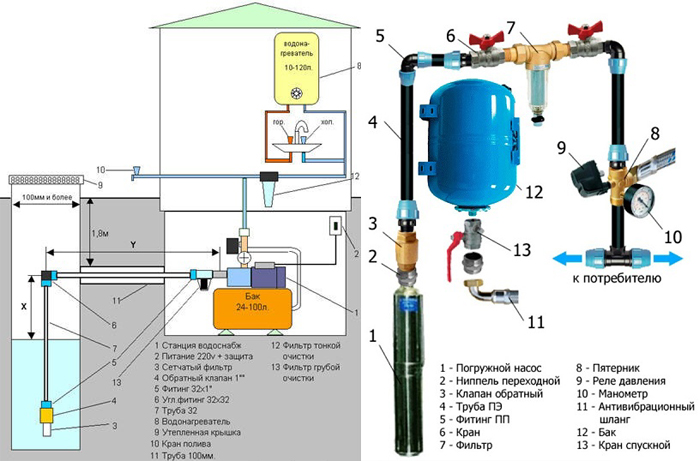

Схема установки автоматики для скважинного насоса

Как всякая электроника, автоматика бывает нескольких поколений (пока трех), но принцип ее работы одинаков. Поколение выбирают, отталкиваясь от задач. Простейшая автоматика обеспечивает своевременное включение/отключение оборудования в зависимости от давления в накопительном баке и аварийное отключение (при недостатке воды в источнике). Современные электронные устройства не только защищают насос, контролируют его запуск, но и оптимизируют работу всей системы, обходящейся без гидроаккумулятора.

Первое поколение автоматики ↑

Первое поколение автоматики — простейшие устройства, которые автоматизируют подачу воды и защищают скважинный насос:

• блокиратор сухого хода,
• выключатель-поплавок,
• реле давления.

Блокиратор сухого хода прост: если нет жидкости, он отключает оборудование. Почти ту же роль играет поплавок, реагирующий на снижение уровня воды. Устройства простейшие, но насос защищают хорошо.

Защита от сухого хода, подключаемая к реле

Реле давления устанавливают на накопительный бак (без него автоматика I поколения не имеет смысла). Реле бывают уже с манометром (если нет, то манометр тоже понадобится).

Гидроаккумулятор — составляющая насосной станции. Именно в нем нагнетают требуемое давление, распространяемое на всю систему. За уровнем давления следит реле.

Принцип прост. При открытии крана:

• вода уходит из бака,
• давление снижается,
• реле запускает насос,
• вода поступает в бак и давление повышается,
• при достижении заданного значения реле отключает оборудование.

При настройке реле задают два пороговых значения — минимальное и максимальное. Как только давление достигает минимума, реле включает насос, при наборе максимума — отключает.

Первое поколение автоматики в основном используют в обустройстве неглубоких скважин. С большой глубиной все серьезнее.

Второе поколение автоматики ↑

Блок управления II поколения — электронное устройство, принимающее сигналы от датчиков, отдающее соответствующие команды. Датчики автоматики устанавливают на скважинном насосе и в трубопроводе, что дает возможность исключить из системы накопительный бак.

Система работает в режиме реального времени. При открытии крана:

• вода уходит из трубопровода;
• давление снижается;
• датчик регистрирует падение уровня, отсылает информацию на микросхему;
• блок управления включает насос;
• вода поступает в трубопровод;
• при достижении максимального давления датчик дает сигнал на микросхему;
• блок отключает оборудование.

Хотя система совершеннее, принцип ее работы тот же: достижение минимального уровня давления — включение насоса, достижение максимального — отключение.

Помимо традиционного набора функций автоматику II поколения снабжают следующими опциями:

• температурный контроль,
• аварийное выключение,
• блокировка сухого хода (не нужна, если есть в насосе),
• отслеживание уровня жидкости,
• рестарт.

Если простейшая автоматика дешевая, то здесь уже цены повышаются, и это вполне можно отнести к минусам (дороже I, но не дотягивает до III поколения, что несколько снижает целесообразность приобретения БУ из-за одного лишь отказа от гидроаккумулятора).

Блок управления

Третье поколение автоматики ↑

Из устройств III поколения собирают мощные, надежные, энергоэффективные системы автоматики для скважинных насосов. Несмотря на сохранение основополагающего принципа, разница между традиционными простейшими и современными приборами солидная. Солидна и стоимость последних, но вложенные средства они отрабатывает на все 100 %, в том числе значительно увеличивая срок службы насоса и создавая серьезную экономию энергии за счет тонкой настройки.

Скважинные насосы оснащают стандартными двигателями. При включении они начинают качать воду на полную мощь, потребляя указанный максимум электроэнергии. Своими руками отрегулировать двигатель нереально, поскольку наблюдается постоянная разность значений: требуется разное количество воды, зависящее от забора — каждый раз перенастраивать скважинный насос (находящийся на глубине) не представляется возможным. Автоматика III поколения выполняет эту функцию легко — на двигатель подается ровно столько энергии, сколько потребуется для достижения заданного давления: для восполнения небольшого расхода система включает оборудование на малых оборотах.

Схема установки блока управления (срезать ватермарку)

Помимо тонкой регулировки напряжения, подаваемого на двигатель, автоматика III поколения оснащена всеми стандартными опциями и расширенными защитными: предохраняет прибор от перепадов напряжения, перегрева, сухого хода и прочее. Систему можно настроить на работу в различных режимах, что позволяет организовать водоснабжение по нестандартной, но оптимальной для конкретного дома схеме, изобилующей нюансами. Накопительный бак не требуется: датчики устанавливают непосредственно в трубопроводе, оборудовании и других местах. Получаемые с датчиков данные обрабатывает блок управления.

Простейшую автоматику для скважинного насоса вполне можно установить своими руками: монтаж сложностей не вызывает. Поплавок, блокиратор сухого хода в основном уже есть в приборах (если блокиратора нет, его можно установить).

Схема установки реле давления

Дополнительно приобрести нужно только гидроаккумулятор, реле давления, обратный клапан, предотвращающий потерю давления за счет оттока жидкости. Реле устанавливают на бак или на разводной коллектор. На трубу, по которой вода поступает в гидроаккумулятор, также монтируют очистные фильтры. Обратный клапан ставят на насос (чаще всего).

Подключение сводится к простым действиям:

1. Сборка системы.
2. Установка гидроаккумулятора.
3. Монтаж реле давления.
4. Подача питания (если нужно).
5. Настройка верхнего порогового значения давления (путем вращения гайки).
6. Настройка нижнего порогового значения давления.
7. Пуско-наладка: тест и при необходимости дополнительная настройка.

Давление в гидроаккумуляторе накачивают простым насосом. В этом и состоит роль человека (больше ничего не требуется — далее система работает сама).

Установку автоматики II и III поколений своими руками проводить не рекомендуется. Тонкая настройка блока управления, правильное размещение датчиков — сфера деятельности специалистов. Устройства сложные, требуют специфических знаний и навыков. Лучше один раз оплатить монтаж автоматики, чем своими руками вывести из строя дорогостоящий электронный блок управления. Что касается выбора, то надо брать либо первое, либо третье поколение: установка устройств второго как оборудование скважины автоматикой не выглядит целесообразной.

5 Контроллеры скважинных насосов для автоматизации и защиты вашего частного водоснабжения

Если у вас нет доступа к водопроводу или вы предпочитаете использовать частное водоснабжение для экономии средств, скорее всего, ваша система водоснабжения зависит от скважинного насоса. Погружные скважинные водяные насосы, используемые для различных целей, включая орошение, мытье, питьевую воду, имеют много преимуществ, но также и некоторые ограничения по сравнению с основным водоснабжением. Но, внедрив контроллеры скважинных насосов вместе с вашим насосом, вы можете значительно улучшить частную систему водоснабжения и сделать ее максимально похожей на получение воды из сети.

Автоматизация скважинных водяных насосов дает многочисленные преимущества и гарантирует полный комфорт при использовании воды, добытой из скважины. Используя наши обширные знания о продуктах и ​​опыт, мы знаем, что при использовании правильных контроллеров скважинных насосов погружные водяные насосы могут требовать меньше ручного вмешательства в свою работу, обеспечивать постоянное давление воды без каких-либо колебаний подачи, снижать затраты на техническое обслуживание и энергию и обеспечивать бесперебойную подачу. воды в накопительном баке. Итак, давайте рассмотрим 5 способов, которыми вы можете воспользоваться контроллерами скважинных насосов, чтобы автоматизировать частное водоснабжение и защитить свой насос.

Какие типы контроллеров скважинных насосов были бы вам полезны?

Как обсуждалось выше, функции управления жизненно важны для повышения эффективности скважинных водяных насосов, защиты их от повреждений и автоматизации частного водоснабжения. Экономя ваше время, хлопоты и дорогостоящий ремонт, контроллеры скважинных насосов могут варьироваться в зависимости от требований приложения и уровня автоматизации, который вам нужен. Вот 5 способов улучшить скважинный водяной насос и узнать о преимуществах добавления функций управления насосом:

1. Привод с регулируемой скоростью — этот контроллер скважинного насоса регулирует скорость двигателя в зависимости от фактических требований, обеспечивая подачу воды с постоянным давлением, несмотря на меняющиеся потребности в подаче. Инверторы для скважинных насосов идеально подходят для предотвращения колебаний давления при одновременном использовании душа, крана и стиральной машины. Эта замечательная функция управления также снижает механическую нагрузку на погружной водяной насос и экономит затраты на электроэнергию, поскольку используется только необходимая энергия (а не максимальная мощность насоса).
2. Защита от пониженного/перегрузочного напряжения – помогает защитить скважинный водяной насос от перегрева, отключая его в случае нестабильного напряжения питания. Это отличная функция управления, которая может сэкономить вам дорогостоящий ремонт и время простоя насоса.
3. Защита от работы всухую. Повреждения, вызванные работой всухую, являются одной из наиболее частых причин отказов насоса. Наличие контроллера защиты скважинного насоса от сухого хода отключит работу насоса в случае слишком низкого уровня грунтовых вод и защитит насос от дорогостоящего ремонта.
4. Защита от тепловой перегрузки. Если ваш скважинный водяной насос используется для непрерывной работы, вам необходима защита от тепловой перегрузки. Работа насоса в течение длительного времени может привести к перегреву, повреждению насоса и, как следствие, к простою и дорогостоящему ремонту. Контроллер защиты от тепловой перегрузки отключает двигатель погружного скважинного водяного насоса, когда он начинает перегреваться, экономя ваши деньги и время.
5. Управление поплавковым переключателем/переключателем уровня – эта функция управления переключателем скважинного насоса запускает/останавливает насос в зависимости от уровня воды в резервуаре для хранения, питаемом скважиной. Автоматизируя запуск насоса при низком уровне воды в баке, вы можете избежать нехватки воды, когда вы хотите ее использовать, и поддерживать хорошее давление в момент включения подачи.

Наши решения для контроллеров скважинных насосов для автоматизации вашего скважинного насоса

Наши технические инженеры по продажам уже много лет заказывают блоки управления скважинными насосами, переключатели и пусковые блоки, что означает, что у нас есть подходящие решения для повышения эффективности ваших скважинных насосов и автоматизации частное водоснабжение. От простых выключателей скважинных насосов, которые позволяют легко включать и выключать работу над землей, до всеобъемлющих панелей управления скважинными насосами, которые имеют ряд функций управления для полной автоматизации вашей системы, у нас есть решение для вас.

• Панель управления скважинным насосом Domino Up: это универсальное решение предназначено для управления и защиты электродвигателей скважинного водяного насоса. Он оснащен несколькими функциями управления, включая переключатель включения/выключения для удобного управления над землей, защиту скважинного насоса от сухого хода и входы для поплавкового реле, реле уровня и давления. Благодаря беспотенциальному выходу скважинная панель управления Domino Up также позволяет подключать внешнюю сигнализацию или оповещатель, чтобы предупредить пользователя о минимальном уровне воды, минимальном cos или перегрузке/максимальном токе.

• Преобразователь частоты Coelbo Speedbox: это усовершенствованный энергосберегающий преобразователь частоты с воздушным охлаждением, идеально подходящий для добычи из скважины/скважины. Благодаря встроенному инвертору привод с регулируемой скоростью Coelbo Speedbox может регулировать скорость двигателя скважинного насоса в соответствии с фактическими, а не максимальными требованиями, поддерживая постоянное давление в системе при колебаниях потребности в подаче воды. Это также обеспечивает пользователю значительную экономию энергии и значительно продлевает срок службы насоса за счет снижения ненужных механических нагрузок.

• Основной выключатель скважинного насоса: Этот контроллер скважинного насоса удобен, надземное управление обеспечивает возможность включения/выключения насоса и защиты двигателя насоса. Помимо выключения/включения насоса, наши шкафы управления скважиной могут поставляться с тепловой защитой для предотвращения перегрева насоса. Мы предлагаем ряд шкафов управления для двигателей скважинных насосов Franklin, Grundfos и Lowara.

Итак, у вас есть 5 способов использования контроллеров скважинных насосов для защиты и автоматизации вашего насоса. Если вы заинтересованы в одной из этих функций или продукте, который выполняет их все, у нас есть решение для вас. Если вы хотите усовершенствовать свой скважинный насос, но не уверены, какой блок управления скважинным насосом подходит для вашего применения, наш отдел продаж готов помочь вам. Свяжитесь с нами по телефону 01777 871100, чтобы получить квалифицированную консультацию по выбору продукта.

Как автоматизировать насос

Существует множество способов автоматизации процесса перекачки, чтобы уменьшить зависимость от персонала, участвующего в процессе перекачки вручную. Автоматизация процесса может помочь:

—          Повысить точность дозирования

—          Предотвратить переполнение и последующую потерю продукта

—          Предотвратить работу насосов всухую, работу при закрытом клапане и их повреждение.

—          Снижение трудозатрат

—          Бесплатная рабочая сила для выполнения более важных задач

Некоторые из насосных приложений, которые обычно автоматизированы, включают: применение для наполнения резервуаров или контейнеров

Нагрев и охлаждение – Перекачка охлаждающей жидкости или смеси воды и гликоля по замкнутой или разомкнутой системе с различными скоростями и давлениями

Дозирование и дозирование – Точная передача, дозирование или впрыскивание жидкостей в трубопровод

Обезвоживание – Для удаления избыточных мешающих водных масс

Многофазная перекачка – Перекачка смеси нефти, песка различной вязкости на централизованный объект, повышающий эффективность добычи из скважин и снижающий воздействие на окружающую среду за счет удаления наземного оборудования, такого как сепараторы, гидраторы, дегидраторы и факельные установки.

Повышение давления — Для повышения давления жидкости в трубопроводе до заданного значения.

Рециркуляция – Рециркуляция жидкости вокруг системы для предотвращения отделения жидкости, поддержания температуры жидкости для предотвращения затвердевания или использования в раздаточной линии, где приводные клапаны постоянно открываются и закрываются, где насос не может быть постоянно остановлен и запущен.

Перекачка – Перекачка выбранного количества жидкости в процессе, который может быть из наливного резервуара в дневной резервуар, в меньшие контейнеры

Разгрузка — Опорожнение контейнеров, цистерн и автоцистерн до определенного объема, с заданной скоростью потока или в течение определенного периода времени.

17 способов автоматизации насоса для защиты насоса и более низкого срока службы затраты на срок службы

North Ridge Насосы выявили 17 способов автоматизировать процесс для защиты насосов в процессах, более низкие Lifespan. затраты на применение и снижение затрат на электроэнергию:

Потребляемый ток — Потребляемый ток можно установить на панели управления в определенных пределах, чтобы определить, когда насос работает всухую, работает в конце кривой или кавитирует. Это помогает ограничить любой ущерб, когда насос остается без присмотра.

Байпасный клапан – Байпасный клапан как на насосе, так и на нагнетательном трубопроводе поможет защитить насос в случае закрытия патрубка или нагнетательного клапана, предотвращая повреждение.

Возможность работы всухую – Насосы с возможностью работы всухую означают, что вы не будете беспокоиться, если насос останется без присмотра. Если жидкость содержит большое количество сухих веществ, вы можете быть уверены, что с ней можно работать без повреждения помпы.

Защита от работы всухую — Датчики защиты от работы всухую могут проверять потребляемый ток, потребляемую мощность и могут быть настроены на измерение давления на входе, тем самым защищая насос от работы всухую.

Датчик конца хода – Датчик конца хода предоставляет подробную информацию о количестве ходов, выполненных насосом, для проверки нормальной работы насоса. Это также помогает определить графики профилактического обслуживания или для подсчета циклов в системах дозирования. Этот датчик обычно используется в мембранных насосах-дозаторах.

Поплавковый выключатель – Поплавковый выключатель – это один из наиболее распространенных способов автоматизации работы насоса в системах водоотведения. Когда поплавковый выключатель поднимается над насосом, насос начинает работать, так как датчики внутри поплавка соприкасаются при подъеме под определенным углом. Затем, когда уровень воды ниже уровня насоса, контакты в поплавковом выключателе определяют угол отключения насоса.

Преобразователь частоты – При автоматизации процесса часто указывается преобразователь частоты, поскольку он может выполнять несколько функций позволяет измерять обороты двигателя, потребляемую мощность и имеет датчик крутящего момента, обеспечивающий многие функции, перечисленные здесь отдельно, в одном устройстве.

Датчик утечки – Датчики утечки могут быть встроены в мембранные дозирующие насосы, AOD и перистальтические насосы для обнаружения утечки в насосе и автоматической остановки процесса. Это гарантирует, что утечка опасных жидкостей не приведет к созданию опасных зон, загрязнению и риску для здоровья. Это также позволяет извлекать жидкости, если они особенно дороги.

Датчики уровня/датчики уровня – Датчики уровня и датчики уровня обычно используются в тех случаях, когда насосы могут устанавливаться всухую или погружаться в жидкость. Ультразвуковые датчики уровня или инфракрасные лучи определяют высоту остановки и запуска насосов жидкости по мере необходимости. Они используются в качестве альтернативы поплавковым выключателям, которые со временем могут запутаться или оказаться ненадежными.

Датчик давления – датчики давления определяют давление жидкости в трубопроводе, заставляя насос, оснащенный приводом с регулируемой скоростью, ускоряться или замедляться в соответствии с требуемой производительностью.

Зонды – Датчики уровня являются токопроводящими и работают при контакте с жидкостью. Это позволяет насосам, таким как насосы для луж, откачивать воду до нескольких миллиметров, обеспечивая полное опорожнение низкого уровня воды.

Датчик продукта – Наш ассортимент винтовых, перистальтических и лопастных насосов может быть оснащен бункерами, содержащими датчики продукта. Когда продукт попадает в бункер, насос автоматически начинает опорожнять бункер, а затем снова останавливается, что означает, что ваш насос работает только тогда, когда продукт доступен, исключая ручной процесс включения и выключения.

Удаленный мониторинг – Устройства удаленного мониторинга со встроенными регистраторами данных позволяют пользователям контролировать работу насосов и в случае возникновения неисправности определять факторы, которые привели к ней. Расход, давление, поглощаемая мощность и вибрации могут контролироваться для создания профиля мониторинга на основе состояния, исключающего интервалы проверки, что означает, что труд тратится на более продуктивную деятельность.

Счетчик ходов – Датчики хода могут определять количество ходов, выполняемых пневматическим мембранным насосом, подсчитывая количество раз, когда воздух выбрасывается из выхлопной трубы, после чего насосы останавливаются после выполнения заданного числа. Этот способ передачи , как известно, неточны для жидкостей, вязкость которых изменяется в зависимости от температуры.

Температурный датчик – В некоторых конструкциях насосов можно контролировать температуру подшипников и статора, чтобы определить, когда насос работает при перегреве, что означает, что его можно остановить до того, как произойдет повреждение, вызванное работой всухую. .

Таймер – Насосы можно настроить с помощью панели управления на работу в течение определенного времени и остановку. Это распространено в приложениях дозирования, рециркуляции, перекачки и инъекции.

Датчик крутящего момента – Датчик крутящего момента, встроенный в инвертор, может определять, когда поршневой насос работает с большими нагрузками или выходит за пределы своих нормальных пределов.
