Клеммники: краткий обзор распространенных типов клемм

Клеммники предназначены для соединения нескольких проводников. Конструктивно клеммники имеют несколько частей: металлические контакты, закрепляющие устройства и корпус, выполненный из диэлектрического материала. В данной статье сделаем краткий обзор наиболее распространенных типов клеммников.

Начнем обзор с наиболее распространенных в быту пластиковых клеммных колодок. Основное преимущество данного типа соединительных устройств — сравнительно невысокая цена. Данные колодки продаются пластинами по 10-12 штук. При необходимости можно легко отрезать необходимое количество колодок. Данные соединительные устройства предназначены для соединения проводников цепей напряжением до 440 В, рабочим током до 100 А.

Еще одно существенное преимущество клеммников данного типа – возможность применения в условиях агрессивной среды, так как материал, из которого изготовлены колодки, защищен от негативного воздействия солей, растворителей и т. д.

Корпус данных колодок, который является также изоляционным материалом, изготавливают из полиэтилена или полиамида. Отличительная особенность полиамида в том, что он не поддерживает горения.
Существуют также пластиковые клеммные колодки с подпружиненными контактами. Характерная особенность данного типа клеммников – наличие дополнительных пружин, которые обеспечивают хороший контакт проводника с клеммной колодкой и предупреждает возможную перетяжку проводов при их присоединении.
Среди винтовых клеммников можно выделить карболитовые клеммные колодки. Они предназначены для соединения проводников сечением до 25 кв. мм. Корпус колодок выполнен из карболита, контактные шины из луженой латуни. Присоединение проводников осуществляется винтами, которые прижимают к контактным шинам пластины (зажимы). Данная продукция предназначена для подключения цепей напряжением до 600 В. Количество клемм в одной колодке – 3 – 12 шт. Номинальный ток – до 100 А.

Конструкция зажима карболитовых колодок позволяет присоединять на один зажим два проводника, не нарушая при этом качество контактного соединения. Это особенно актуально при монтаже электропроводки, когда возникает необходимость разветвления одной линии на две. То есть при использовании данной колодки для разветвления одной линии на две достаточно будет одной клеммы.

Наверняка каждый хоть раз слышал о клеммниках WAGO. Рассмотрим несколько распространенных серий данной продукции.

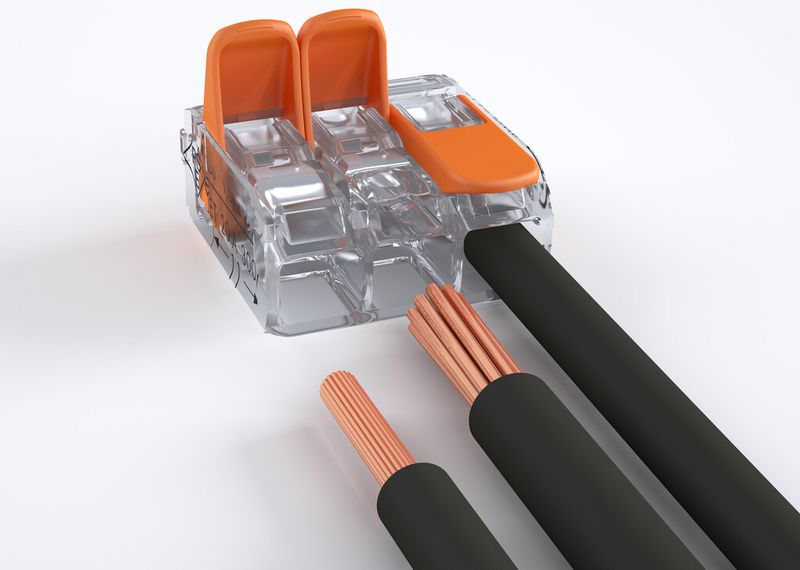

Клеммники серии 222 – это универсальные соединительные устройства, которые предназначены для соединения, как одножильных, так и многожильных проводников. Основные преимущества клеммников данной серии – простота подключения проводников и качественное их соединение. Для подключения проводника достаточно потянуть рычажок, вставить проводник в отверстие и вернуть рычажок в исходное положение. Данные клеммники идеально подходят для монтажа электропроводки квартиры, в частности для подключения проводников в распределительных коробках.
Кроме того, благодаря сравнительно небольшим размерам, клеммники серии 222 можно поместить в подрозетник. Следовательно, их можно применять для подключения розеток шлейфом.
Среди достоинств данных клеммников можно выделить возможность многоразового подключения. При необходимости замены одной из линий проводки можно без труда отсоединить старые проводники и подключить новые.
Клеммники WAGO серии 773 предназначены для одноразового соединения одножильных проводников. Соединение проводников осуществляется врезными подпружиненными пластинами, которые с большой силой прижимают проводник с двух сторон, что обеспечивает хороший контакт.

Для присоединения проводника достаточно вставить зачищенный проводник в клеммник до упора. Клеммники данной серии выпускаются двух типов: со специальной защитной пастой и без нее. Данная паста обеспечивает дополнительный контакт проводника с клеммником, а также препятствует окислению контактируемой поверхности.

При необходимости распределения одной линии на несколько широко применяются так называемые кросс-модули. Он представляет собой одну или несколько латунных пластин с винтами, которые помещены в изолированный корпус.

Кросс-модули незаменимы при монтаже электропроводки квартиры. Например, если один автоматический выключатель питает четыре линии проводки, то можно использовать кросс-модуль для распределения, как фазного, так и нулевого провода для данных линий электропроводки.

  • Новые материалы
  • Популярные

Насосное оборудование CNP Aikon
От 20 до 30% мировой электроэнергии расходуется на работу насосного оборудования

Принцип работы консольного насоса. Кавитация.
Принцип работы консольного насоса

Датчики контроля состояния насосов
В данной статье представлена схема установки вибропреобразователя

Новые требования ГОСТ 24334-2020 на гибкие силовые кабели
Смена ГОСТ 24334-80 на ГОСТ 24334-2020

Категории информационных кабелей
Кабели типа витая пара отличаются пропускной способностью – чем выше категория, тем больше данных можно передать или больше длина линии.

Заземление в розетке: как узнать подручными средствами
Современные розетки оснащаются тремя контактами

Что ГОСТ грядущий нам приготовил
С 1 января 2021 г. должны были вступить в силу изменения в ГОСТ 31996-2012

Почему дорожает медь
Covid-19 подверг глобальные цепи поставок давлению.

Максимальная длина витой пары (кабеля utp категории 5е)
Витая пара – это цельный медный кабель UTP с диаметром жилы 0,51 мм. Изоляция жил изготовлена из полиэтилена высокой плотности. Длина одного витка жил составляет 30 мм, а одного витка пар кабеля равна 200 мм. Внешняя оболочка выполнена из поливинилхлорида (ПВХ).

Программа расчета сечения кабеля
Расчет сечения кабеля и провода
Версия программы 2.1 от 27.11.2012


.
Программа позволяет:- рассчитать сечение проводника (кабеля или провода) по

Разъяснения кабельного завода «Конкорд» по вопросам сертификации кабельной продукции.

В связи с вступлением РФ в организацию Таможенного союза (РФ, РБ, Казахстан) а также в связи с появлением новых видов кабелей (негорючие, безгалогенные и т.п.) в последние годы ведется активная переработка отраслевой нормативной базы и как следствие рынке предлагается продукция, соответствие которой подтверждено в различных системах сертификации, что вызывает вопросы как у продавцов, так и у конечных потребителей.

Как определить сечение жилы провода (кабеля)
При проведении электромонтажных работ довольно часто возникает необходимость определения сечения жилы провода или кабеля. Для опытного электрика данная задача не вызывает особых сложностей, но человека, который в первые приступает к электромонтажным работам, данный вопрос может завести в тупик. Ниже рассмотрим способы определения сечения жил кабельно-проводниковой продукции, приведем наглядные примеры определения сечения.

Электрический кабель для прокладки в земле
Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.
Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Влияние электричества на окружающую среду

Влияние электричества на окружающую среду – это один важных вопросов в энергетике. В данном случае речь идет о негативных последствиях электроэнергетических предприятий на окружающую среду, в частности на живых существ. В данной статье рассмотрим основные негативные факторы влияния электричества на окружающую среду, а также меры, направленные на их устранение или минимизацию их негативного воздействия на окружающую среду.

Блок контакты для автоматических выключателей

В данной статье приведем краткую характеристику блок контактов для автоматических выключателей модульного типа.
Блок контакты для автоматических выключателей применяются в цепях вторичной коммутации: цепях автоматических устройств, сигнализации, управления, индикации и т.д.
Блок контакт монтируется на DIN-рейке рядом возле автоматического выключателя (справа или слева, в зависимости от типа автоматического выключателя и блок контакта).
Каким образом автоматический выключатель воздействует на блок контакт? С боковой части блок контакта расположены рычажки, воздействием на которых обеспечивается замыкания (размыкание) одной из пар контактов блок контакта. На боковой части автоматического выключателя на этом же уровне расположены заглушки, которые закрывают отверстия, в которые вставляются рычажки блок контактов. То есть блок контакт устанавливается в непосредственной близости с автоматическим выключателем таким образом, чтобы рычажки блок контактов полностью входили в отверстия автоматического выключателя, с которых предварительно сняты заглушки.

Подключение кондиционера к электрической сети
Процесс установки и подключения кондиционера состоит из нескольких этапов, один из которых – подключение данного бытового электроприбора к электрической сети. Правильность выполненного подключения кондиционера, в том числе и к электрической сети – залог его продолжительной работы. В данной статье рассмотрим процесс подключения кондиционера к электрической сети, а также приведем несколько полезных рекомендаций, которые помогут произвести правильно работу по монтажу электрики для подключения кондиционера.

Все обзоры и советы

Клеммы для соединения проводов: выбираем правильно

Выбираем клеммы, предназначенные для соединения проводов

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Содержание

  • Винтовые клеммы
    • Строительные клеммы
    • Барьерные клеммники
  • Зажимные клеммы
    • Самозажимные клеммы
    • Клеммы пружинного типа
  • Вывод

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные клеммы

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм2. Такая клемма для соединения проводов способно работать под напряжением до 600В.

Строительные клеммы

Итак:

  • Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
  • К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
  • С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
  • Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

Строительные клеммы с предохранителем

  • К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой установлен клеммник и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм2.

Барьерные клеммы

Итак:

  • Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
  • Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
  • Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
  • В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

  • К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
  • Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

  • Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм2. Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
  • Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

  • К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
  • Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
  • Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
  • Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм2 и номинальный ток до 25А.
  • Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет вместе два или более проводов. Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где необходимо безопасное подключение электрических систем. Они идеально подходят для конструкций, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для осмотра или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Монтаж на печатную плату

Часто называемые клеммными колодками Eurostyle или «провод-плата», клеммные колодки для монтажа на печатную плату работают путем вставки оголенных проводов в модуль, где зажим фиксирует провод в корпусе. Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные колодки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Изолирующие полоски

Эти клеммные колодки имеют винтовую клемму, в которой кольцевая или лепестковая клемма прикрепляется к проводу, а затем вставляется в винт и затягивается в корпус. Барьерные полосы обычно используются там, где вибрация вызывает беспокойство.

Проходные клеммные колодки

Проходные клеммные колодки используются для соединения двух проводов в соединениях провод-провод. Этот тип клеммной колодки имеет один входной и один выходной контакт, где два отдельных провода подводятся к противоположным сторонам корпуса. Как и версии для монтажа на печатную плату, они также могут быть одинарными, двойными или многоуровневыми модулями.

Ключевая клеммная колодка Электрические соображения

При проектировании системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Номинальный ток

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок. Номинальный ток зависит от проводимости клемм, площади поперечного сечения и соответствующего тепловыделения. Работа при слишком большом токе может привести к перегреву и повреждению клеммной колодки, что создает серьезные проблемы с безопасностью. Лучше всего использовать клеммную колодку, рассчитанную как минимум на 150 % максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки. Максимальное напряжение системы приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Количество полюсов

Количество отдельных цепей в клеммной колодке также известно как количество полюсов. Это может быть как один полюс, так и 24 полюса, в зависимости от того, сколько отдельных цепей требуется в конкретном приложении.

Шаг

Шаг клеммной колодки определяется как расстояние между центрами от одного полюса до другого. Шаг соединителя часто определяется общим номиналом клеммной колодки, где учитываются такие факторы, как напряжение/ток, путь утечки и зазор. Обычные отраслевые шаги могут составлять, помимо прочего, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер/Тип провода

Минимальное и максимальное сечение провода, которое может принять клеммная колодка, зависит от номинального напряжения/тока. В дополнение к тому, чтобы убедиться, что используемые провода физически подходят к клеммной колодке, следует также учитывать тип провода. Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный обычно используется для вставных клеммных колодок. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Ключевая клеммная колодка Механические аспекты

В дополнение к электрическим факторам системы, при проектировании клеммной колодки необходимо учитывать механические ограничения. Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения корпуса конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений. Механические варианты корпуса могут включать, помимо прочего, следующие.

Ориентация ввода провода

Клеммные блоки доступны в трех распространенных ориентациях: горизонтальной, вертикальной и под углом 45°. Горизонтальное и вертикальное также известны как 90° и 180° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90°), вертикальная (180°) и 45° ориентация

Способ крепления проводов

Метод крепления проводов в корпусе клеммной колодки обычно осуществляется тремя основными способами: винтовой зажим, кнопка , или вставной.

  • Винтовые клеммы
    Винтовые клеммы или клеммные колодки с винтовыми зажимами обеспечивают прилегание провода к проводнику в клеммной колодке путем затягивания винта, закрывающего зажим.
  • Нажимная кнопка
    Клеммы с нажимной кнопкой фиксируют провод относительно проводника с помощью пружинного зажима, который открывается нажатием кнопки. При отпускании кнопки пружина зажимается на проводе.
  • Push-In
    Подобно нажимной кнопке с пружинным зажимом, вставная клеммная колодка позволяет вжимать провод непосредственно в корпус без использования кнопки для открытия пружины.

Клеммные блоки с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных блоков могут состоять из частей, сцепленных друг с другом, или в отдельных корпусах. Модули клеммных колодок с блокировкой обычно изготавливаются в 2- и 3-полюсных версиях. Используя эти два размера, разработчик может добиться любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе. Они типичны для съемных корпусов, где было бы невозможно иметь несколько частей. Другие варианты использования включают сильноточные или высокотемпературные версии, где один корпус был бы прочнее.

Блокировка по сравнению с моноблочными клеммными колодками

Метод соединения проводов с корпусом

Хотя в большинстве соединителей клеммных колодок провода вставляются непосредственно в корпус, существуют некоторые варианты, в которых используются сопряженные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который можно вставлять непосредственно в фиксированный корпус на печатной плате. Это упрощает конструкции, в которых необходимо часто отключать основные соединения без необходимости отсоединения всех отдельных проводов.

Съемные клеммные колодки используют вилку и розетку для подключения.

Классы безопасности

Клеммные колодки обычно сертифицированы и/или разработаны в соответствии со стандартами безопасности UL и/или IEC и изготовлены из материалов, класс воспламеняемости которых соответствует UL94V-0. Рейтинги UL и IEC могут указываться в таблице данных с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должна соответствовать клеммная колодка. При выборе клеммной колодки необходимо знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие особенности конструкции

Чтобы упростить сборку или техническое обслуживание для пользователя, можно изменить цвет корпуса или специальную маркировку, чтобы различать различные соединения клеммных колодок. Это особенно полезно для более сложных систем, в которых используется несколько проводов и цепей, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру конечной системы, чтобы знать, потребуется ли клеммная колодка для работы при высоких температурах.

Заключение

Хотя при проектировании системы в целом необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для соединений сложной электрической системы. Благодаря множеству цветовых вариантов и конфигураций клеммные колодки CUI Devices предлагают ряд вариантов для решения ваших задач проектирования «провод-плата».
