Шланг для насоса Малыш. Преимущества погружных насосов Малыш. Сфера применения насоса

2590921

9 мин. на чтение

22.03.2022

Содержание

Область использования насосов Малыш

Устройство насоса

Основные правила при эксплуатации

Модельный ряд насосов Малыш и их отличия

Насос малыш, какой шланг нужен, диаметр

Особенности ремонта насоса малыш

Коротко о главном

Шланг для насоса Малыш является важной составляющей насосного оборудования. От его подбора зависит эффективность функционирования всей системы в целом. Насос Малыш способен отлично решить задачу водоснабжения частного домика и организации полива земельного участка.

Варианты закрепления агрегата Малыш в источнике воды.

Область использования насосов Малыш

Насосы Малыш отечественного производства довольно давно завоевали доверие потребителей. Хотя такое оборудование не отличается особой мощностью, но все же прекрасно справляется с транспортировкой жидкости из открытых источников, неглубоких скважин и колодцев. Таким оборудованием можно перекачивать воду с незначительным содержанием примесей. Гидроустановка «Малыш» способна выполнить следующие задачи:

бесперебойная подача воды с глубины до 40 метров из источников диаметром 4 — 11 см.;
доставка жидкости на высоту 4 метра для заполнения накопительного резервуара;
перекачивание воды из открытых водоемов на расстояние до 100 метров для полива приусадебных участков;
использование в качестве дренажного оборудования для затопленных помещений;
создание напора и др.

Установка насоса Малыш в скважину

Устройство насоса

Насос Малыш состоит из: корпуса, электропривода и вибратора. Алюминиевый прочный корпус соединяется при помощи четырех болтов. Конструкцией предусмотрена полная защита электрической части от попадания воды. Электродвигатель работает от электросети с напряжением 220 Вт. В зависимости от типа забора воды в верхней или нижней части корпуса расположен клапан входных отверстий для создания притока и оттока жидкости при низком уровне давления.
Насосы с нижним забором более подвержены поломкам из-за частого попадания песка и ила в корпус устройства.

Конструкция насоса «Малыш-М»

Основные правила при эксплуатации

При использовании насоса Малыш важно соблюдать следующие правила:

Допустимая глубина погружения установки 3 метра. Увеличение глубины возможно, если источником воды является малодебитная скважина. Установка не должна касаться дна источника воды.
Ни в коем случае нельзя перекрывать подачу воды при работающем насосе.
Длительность работы агрегата не должна превышать 2 часов, с 20-ти минутным перерывом. В сутки устройство должно работать не более 12-ти часов.
При перекачивании воды из неглубоких источников или откачивании жидкости из подтопленных помещений, насос аккуратно оборачивают листом резины и кладут на дно. Работа агрегата осуществляется в таком случае под постоянным контролем.
Конструкция гидромашины не позволяет перекачивание грязной жидкости с твердыми включениями и повышенным содержанием примесей.
При установке насоса в колодец, его следует закрепить так, чтобы он не касался стенок колодца.
Контроль напряжения в сети продлит срок работы насоса. Идеальным будет работа через стабилизатор.

Модельный ряд насосов Малыш и их отличия

Насос вибрационный Малыш

Глубинная установка «Малыш» является компактным и недорогим прибором отечественного производства. Отлично подходит для сезонного применения. Такие агрегаты характеризуются скромным весом (до 4 кг) и небольшими габаритами. Потребляемая мощность такого оборудования не более 240 Вт. Возможен водозабор сверху или снизу.
Насосы «Малыш» имеет следующие модификации:

Классическая модель

В такой конструкции предусмотрен нижний водозабор. Поэтому есть риск попадания твердых частиц (песка) во внутреннюю часть насоса, что может вывести оборудование из строя. Для этого при перекачивании загрязненной воды рекомендуется применение специальных фильтров. Зато такая конструкция позволяет откачивать воду до минимального уровня.
Применяются такие установки для доставки воды с глубины до 40 метров, передачу воды в горизонтальном положении на расстоянии до 100 метров. Такие агрегаты обеспечивают полив приусадебных участков. Рекомендуемая температура перекачиваемой среды до 35С. Шланг для погружного насоса классической модели имеет диаметр от 18 мм до 22 мм.

Насос вибрационный Малыш-М, Ливны 10м

Малыш М.

Такая конструкция имеет схожие характеристики со стандартной моделью. Отличием является верхний забор жидкой среды. Особенности конструкции дают возможность прибору дополнительно охлаждаться. Это позволяет использовать агрегат продолжительное время без постоянного контроля.
Один из вариантов качественного оборудования насос вибрационный Малыш М 40 м

Малыш К.

Такая установка имеет дополнительную термозащиту, то есть встроенную автоматическую защиту от перегрева. А в остальном агрегат не отличается от стандартной модели.

Малыш-3 БВ 0,12–40

Малыш З.

Стоит заметить, что такая установка является самой популярной среди всего модельного ряда. От классической модели такое оборудование отличается конструкцией. В герметическом блоке размещается насос и электропривод. Уровень потребляемой мощности уменьшен до 165 Вт. Максимальный напор создаваемый таким агрегатом равен 25 метров. Вес такой установки не более 3 кг. Шланг для насоса Малыш этой модели имеет диаметр 19 мм, 3/4 дюйма. Может использоваться для неглубоких скважин, имеющих небольшой дебет. Подходит такой же диаметр шланга для насоса Ручеек.
Основные характеристики и отличия моделей насоса Малыш — видео:

Насос малыш, какой шланг нужен, диаметр

Чтобы агрегат мог обеспечить заданные технические параметры, очень важно подобрать шланг для насоса Малыш. Для выбора максимально подходящей трубы для полива или забора на несколько сезонов, стоит обратить внимание на следующие параметры:

используемый материал;
диаметр шланга на насос малыш;
способность обеспечить рабочее давление.

Диаметр шланга для насоса Малыш должен быть в диапазоне 18-24 мм. Меньшего диаметра не стоит использовать, поскольку это создаст дополнительную нагрузку на гидромашину.
При подборе рукава для заборного шланга, стоит отдать предпочтение прочному материалу, который хорошо держит форму. Например, полимерные, резиновые шланги для выполнения такой задачи не подойдут. При заборе воды из скважины, для заборного рукава стоит взять ПНД трубу. Такой материал более практичен и надежен. Не стоит забывать об установке фильтра на конец трубы.

ПНД труба для водопровода

При выборе трубы нужно учитывать еще один немаловажный фактор — сезонность использования агрегата. При применении в зимний период стоит подумать о морозоустойчивости материала. Но лучше всего провести процесс утепления трубопровода.
В случае подбора поливочного шлага, стоит обратить внимание на гибкость материала и возможность обеспечить нужный напор воды. Универсальный диаметр поливочного шланга является ¾ дюйма. Длину шланга выбирают в зависимости от размеров земельного участка. При любом выборе материала для поливочного шланга, стоит учитывать, что использование шланга с такой целью приводит к быстрому изнашиваю.

Морозоустойчивый шланг

Постоянное перекручивание и перегибание довольно скоро скажется на состоянии трубы. Для таких целей предлагают несколько вариантов:

Самые популярные: резиновые и трубы ПВХ.
Пластик (однослойный) очень гибкий, легкий, и дешевый. Но при этом быстро изнашивается, плохо переносит низкие температуры и ультрафиолетовые лучи. Для защиты от перегибов пластиковые трубы армируют, но это значительно повышает их вес.
Самыми востребованными считаются трубы ПВХ. Они эластичные, прочные и износостойкие. Благодаря гладкой внутренней поверхности, они имеют большую пропускную способность.
Немного дороже обойдется резиновый шланг. Но он не боится заморозков, выдерживает высокое давление. Его недостатком является значительный вес из-за многослойности. Также его нельзя использовать для подачи питьевой воды из-за токсичности.

Силиконовые водопроводные шланги

Силиконовые шланги характеризуются гибкостью и низкой ценой. Их недостатком является чувствительность к солнечным лучам и неспособность держать высокое давление. К таким шлангам не рекомендуется присоединять разбрызгиватели и установки дождевания.
Вместе со шлангом необходимо подобрать соответствующего диаметра насадки, разбрызгиватели, тройники и другие дополнительные устройства.

Особенности ремонта насоса малыш

Одним из главных недостатков установок Малыш является недолгий срок службы. Насосы не предназначены для длительной эксплуатации. Но при правильном и регулярном техническом обслуживании, срок работы гидромашины можно значительно продлить.
При разборке оборудования последовательно откручивают винты, соединяющие части корпуса. Специалисты рекомендуют их не снимать сразу, а последовательно послаблять. Возможно, из-за длительной эксплуатации болты закисли и, чтобы их раскрутить понадобиться специальная смазка.

Схема разборки насоса Малыш

При окончательной сборке устройства после ремонта, необходимо проследить, чтобы отверстия на резинке и частях корпуса совпадали. Перед установкой, работу агрегат стоит проверить в небольшой емкости с водой.
Рассмотрим несколько распространенных типов неполадок:

Насос гудит, но жидкость не качает.

Причиной могут быть: ослабление соединений штока, повреждена целостность клапана, оборвался шток. Для ремонта потребуется замена деталей.

Помпа слабо качает воду.

Для устранения поломки, необходимо отрегулировать обратный клапан.

Засорение насоса.

Необходимо разобрать устройство и удалить попавшие внутрь посторонние частицы.

Подача воды снизилась, насос слабо гудит.

Снижение напряжения в сети ниже допустимого уровня может привести к подобной ситуации.

Оборудование перегрелось и сильно вибрирует.

Причина лежит в повреждении эпоксидного компаунда, который гасит вибрацию. Потребуется замена детали.
Правильно подобранная установка, ее регулярное техобслуживание позволит избежать неожиданных поломок и продлит срок службы агрегата.
Причины поломок и способы их устранения — видео:

Коротко о главном

Насос Малыш давно покорил рынок благодаря своим техническим показателям, удобству в монтаже и эксплуатации, а также невысокой стоимостью в сравнении с зарубежными аналогами. Для таких агрегатов рекомендуется применять гибкие шланги (трубы) диаметром от 18 до 22 мм.
Все модели вибрационных насосов Малыш на нашем сайте

Приходилось ли Вам подбирать шланг для насоса Малыш?

Автор статьи

Богомолов Макар

2590921

9 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Шланг для насоса — дренажного, погружного

Шланг для насоса – гибкая трубка, через которую всасывается жидкость из колодцев, скважин и резервуаров. Она необходима для передачи жидкости и отвода. Шланги всасывающие и поливочные различаются по характеристикам и устройству.

Шланговые насосы имеют свои особенности конструкции, не похожие на другие типы. Какой шланг лучше подойдёт для одних систем, а какой нужен другим насосным системам крайне важный и ответственный выбор.

Зачем нужен шланг, и чем он лучше трубы

Содержание

1 Зачем нужен шланг, и чем он лучше трубы
2 Общие характеристики шланга
3 Разновидности и материалы
- 3. 1 Шланг для дренажного насоса
- 3.2 Хороший шланг для погружного насоса и поверхностного
- 3.3 Шланг для глубинного насоса
- 3.4 Шланг для перистальтического и ножного насоса
- 3.5 Как самостоятельно смонтировать шланг для насоса?
4 Монтаж шланга и подвески к насосу Водолей (видео)

Оборудование определяется следующими характеристиками:

длина, от которой зависит глубина погружения;
толщина стенки, которая влияет на прочность и гибкость;
внутренняя и внешняя отделки, гофрирование, армирование;
внутренняя толщина, от которой зависит возможный напор воды и её количество в минуту.

Шланги соединяют трубопроводы от насоса до гидроаккумулятора и крана или же поливочных систем. Существует несколько разновидностей шлангов, каждая из которых подходит для своих целей. Перед выбором шланга чётко определяют какую воду (степень загрязнённости, температуру и прочее), под каким давление и куда нужно подавать. В зависимости от этих требований цена и виды труб могут сильно различаться.

Монтаж гибкого, но прочного шланга проще, чем работы по установке трубы, даже если она сделана из более-менее гибких полимеров. Устранить неполадки при прорыве можно быстрее. Засоряемость ниже, чем у труб и чтобы сделать прочистку, поднимают напор чистой воды на короткое время. Чистка же жестких труб требует больше времени и сил. Один шланг может запросто обеспечить подачу воды, тогда как трубы придётся соединять коленами и дополнительно герметизировать.

Общие характеристики шланга

Основной характеристикой является толщина, а именно:

Внутренняя.
Внешняя.
Стенки.

Существуют стандартные, экономичные и вакуумные. Средняя внутренняя толщина вакуумных устройств – 32 мм, наибольшая – 50 мм, толщина стенки – 5-6 мм, а наружный диаметр 30-62 миллиметра (две толщины стенки плюс внутренний диаметр). Например, у оборудования с 32 миллиметрами внутреннего диаметра и стенкой 5 мм, наружный диаметр составит 42 мм. Максимальная же толщина стандартного и экономного – 1 дюйм (25 мм). Дюймовый подойдёт для большинства целей. Есть образцы со стенкой меньше 1 мм.

При монтаже учитывают внешний диаметр, он определяет размер и количество крепежей. На прочность и гибкость влияет толщина стенки. Внутренний диаметр отвечает за возможный напор, давление и проводимость жидкости.

Разновидности и материалы

Формируют два типа шлангов для насосов:

заборные;
поливочные.

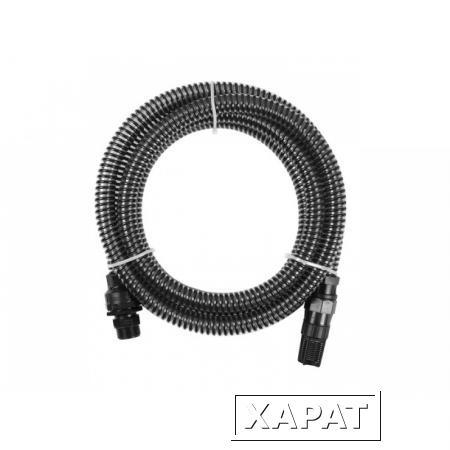

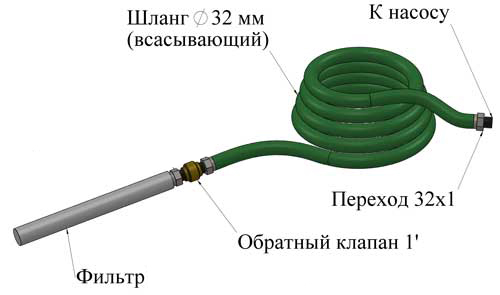

Шланг всасывающий (он же заборный) для водяного насоса характеризуется следующими параметрами:

армированны для увеличения прочности;
сделан из металла или резиновых материалов;
имеют различную комплектацию – бывают вместе с обратными клапанами и водяными фильтрами;
допустимая нагрузка 6 бар;
диапазон рабочей температуры от -10 до +50 градусов.

Поливочные выбирают попроще, если нет желания тратиться – на них не идёт такая сильная нагрузка. Условия их эксплуатации легче, чем у всасывающих, которые регулируют систему насосных станций. В случае нарушений работы заборного оборудования система водоснабжения выходит из строя. Поливочные рекомендуется для систем, где давление превышает 3 атмосферы. В среднем стандартные шланги случат до 10 лет.

Армированные создаются при помощи полиэстровой нити. Данный сверхпрочный материал обладает высокой износостойкостью и продлевает эксплуатационный период. Трубки с полиэстровой нитью выдерживают крайне высокие давления.

Характеристики армированных:

внутренний диаметр от 7 до 32 мм;
толщина стенки от 2,5 до 4,5 мм;
радиус изгиба от 10 до 40 сантиметров;
рабочее давление от 25 до 8 атмосфер.

Гофрированный это разновидность армированного, но там используется технология спирали. Они разделяются на сегменты. Это не прочный вариант, но такая разновидность гибкая, дешёвая и подойдёт для питьевой воды. Различают гофру лёгкую, среднюю и тяжёлую. Средняя прочннее, она подходит, в том числе, и для всасывания. Для дренажных насосов как раз используют чаще тяжёлую гофру. Материал выдерживает откачку нечистот, сточной воды или загрязнённой воды из старого колодца.

Среди используемых материалов шланг лучше выбирать из ПВХ и силикона:

силикон покрывается специальным пищевым покрытием и подходит для использования в кухонных водопроводах. Вода из силиконовой гибкой трубки без привкуса. Данный материал подойдёт только для летнего времени (или южных широт). Прочность очень маленькая и морозы он не способен выдерживать;
ПВХ для любого сезона. У него высокая прочность, гибкость, морозоустойчивость, нет привкуса у воды и адекватная цена.

Шланг для дренажного насоса

Шланги для дренажных насосов поставляются в комплектах, но в большинстве случаев они не отличаются качеством и не подходят по длине. Всегда покупают дополнительный или заменяющий, если подразумевается длительное использование.

Как и для других насосов, главными параметрами гибких трубок для дренажного аппарата являются: морозостойкость, жесткость и безопасность. Дренажные насосы используются в первую очередь для откачки нечистот и канализационных систем, поэтому рекомендуется брать жесткие шланги, выдерживающие сильные нагрузки и давление. Лучше подходит армированный пластик, ПВХ.

Хороший шланг для погружного насоса и поверхностного

Шланги, используемые для погружных насосов, выбираются из расчёта – один прочный заборный армированный. Насос погружён в воду (или другую жидкость) на глубину. Чаще не превышающую 5 метров, в другом случае используется глубинный насос. Вертикальный же подъём воды в среднем составляет 11 метров, поэтому шланги должны быть прочными, эластичными, выдерживать давление, которое потребуется для всасывания воды с такой глубины.

При этом участки шланга на сгибах и соединениях подвергаются сильному перепаду температуры. В колодцах летом низкая температура, а при поднятии наверх, вода начинает нагреваться и это отрицательно сказывается на материале. По этим причинам идеальным вариантом будет армированный ПВХ (с пищевым слоем), а упрочнённая силиконовая структура может послужить для целей подачи питьевой воды.

Поверхностные насосы же требует два типа гибких трубок. Один тип поднимает воду из колодца на поверхность, другой перекачивает воду по системе. Агрегат ставится в доме, либо возле колодца, либо в специальном помещении. От него идёт шланг в водоём/колодец/водосборник/ или ёмкость. Такой, в зависимости от чистоты воды, делают из средней или тяжёлой гофры. Тот, который идёт от насоса в помещения делается из лёгкой гофры, поскольку на него минимальная нагрузка, однако он требует гибкости.

Шланг для глубинного насоса

Для скважин, как и для колодцев требования идентичны. Прочность, морозостойкость. В первую очередь, нужен шланг, который будет находиться внутри скважины, и идти на поверхность. Лучше подойдёт поливинилхлорид (ПВХ). У него высокая прочность, устойчивость к перепадам температуры и конструкция способна выдерживать глубинное давление. Силиконовый шланг использовать можно только в летний период.

Главное – для питьевой воды не использовать резиновый шланг. Химические выделения могут быть не только неприятными на вкус, но и вредными, в том числе для полива растений или для животных.

Шланг для перистальтического и ножного насоса

Перистальтический, он же шланговый насос выполняет перекачку жидкостей и густых веществ благодаря увеличению давления внутри трубки. Это происходит путём вращения специального механизма, ролика, которое пережимает трубку и продавливает жидкость далее. Поскольку гибкие трубки во время работы получают крайне высокую нагрузку и пережимаются вплоть до полного смыкания стенок, требуется разновидность шлангов для такого типа насоса. Они выдерживают давление в статическом состоянии до 5 МПа (50 атмосфер), при эксплуатации это число не поднимается выше 1,5 МПа (15 атмосфер).

Перистальтический шланг состоит из 4 слоёв:

Внутренний.
Сквидж (резиновый слой).
Корд (слой из упругих текстильных волокон).
Внешний.

Внутренний слой изготавливается из прочной и эластичной резины, чтобы при перекачке частицы жидкости могли вдавливаться в слой, но не повреждать его. Внешний же слой требует особой износостойкости. Он постоянно подвергается непосредственному воздействия колёс и роликов, давящих на гибкие трубки. Сквидж обеспечивает прочное сцепление между слоями, а кордовые текстильные нити скрепляют материалы и предотвращают разрывы. Во время работы внутри насоса шланги помещаются в смазывающую глицериновую среду, которая способствует охлаждению и увеличению эксплуатационного срока.

Для воды подойдёт группа перистальтических шлангов номер 1. Материалы для этой группы изготавливаются из учёта перекачки воды, а также жидкостей, чей щелочной уровень не превышает 20%. Они используются для температурного диапазона -50 – +50°C. Из-за большого количества резины, сложного и дорогостоящего механизма для насосных станций и домов такая система не рекомендуется.

Однако перистальтические насосы со шлангами группы 1П могут идеально подойти для пищевого производства. Они рассчитаны на жидкость, содержащие органику, пищу, кроме масляной жировой основы. Температура использования -35 – 100°C. Группа 2 подойдёт для нефтепродуктов. Со шлангами группы 2П, которые используются для пищевых продуктов содержащих жировой слой, можно оборудовать компактную канализационную систему. Группа 3 – кислоты концентрацией до 70%, эпоксидная смола, азотная кислота.

Шланги для ножных устройств оборудованы манометром, пневмозажимом и тройником. Делаются они из резины или полиэтилена, могут быть гофрированными. Такие насосы используются для подкачки шин.

Как самостоятельно смонтировать шланг для насоса?

Длина шланга зависит от глубины колодца, скважины и так далее. Глубина также отвечает за мощность насоса, чем выше надо поднимать воду, тем насос должен создавать большее давление, а шланг должен быть способен это давление выдерживать. Узнать характеристики насоса можно из технического паспорта. Первый пункт – покупать товар желательно отталкиваясь от имеющегося оборудования, чтобы они друг с другом сочетались. Для этого подойдут специализированные фирменные магазины. Там же приобретаются соответствующие крепежи и фитинги.

Во избежание промерзания шланг рекомендуется во время простоя оставлять сухим и без воздуха внутри. Для этого шланг прокладывается под углом в 3-5 градусов без изгибов и провисаний. Чтобы угол наклона был более точным можно смонтировать деревянный каркас или же прокладывать его внутри трубы. По окончанию работы воду сливают, и затворами закрывают доступ воздуха.

Монтаж шланга и подвески к насосу Водолей (видео)
