Строительный уровень. Виды и работа. Применение и как выбрать

Строительный уровень незаменимый рабочий инструмент, предназначенный для проверки вертикали и горизонтали различных поверхностей. Он применяется на всех этапах строительства, начиная от подготовки фундамента, и заканчивая штукатуркой стен и укладкой напольного покрытия.

Существует 5 разновидностей уровней, которые используются в строительстве и монтажных работах. Они бывают:

Пузырьковые.
Электронные.
Трубные.
Водяные.
Лазерные.

Каждая разновидность имеет свои достоинства и недостатки. Выбор в пользу отдельного инструмента в большей мере зависит от условий эксплуатации и масштабов строительства или отделки.

Преимущества и недостатки пузырькового уровня

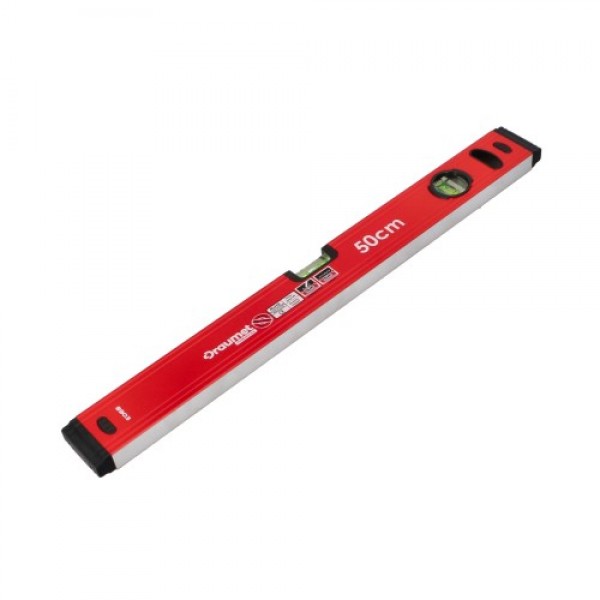

Пузырьковый уровень является самым распространенным. Зачастую он помимо функции уровня выполняет задачу линейки. Обычно прибор представляет собой ровную рейку, на которой закрепляются стеклянные колбы со спиртовой жидкостью. В них имеются маленькие пузырьки воздуха. Центральная колба служит для отображения горизонтали, а две крайние расположенные поперек сечения линейки показывают вертикаль и 45 градусов. Это самый простой и универсальный инструмент. Его применяют для проверки вертикали и горизонтали, для черчения отметок, им пользуются как линейкой и даже как правилом. Чтобы проверить горизонтали и вертикали с помощью такого инструмента необходимо проконтролировать, чтобы пузырек воздуха в соответствующей колбе находился ровно по центру.

Пузырьковые устройства являются бюджетными и очень распространенными. Такой уровень делается из металлического профиля. В продаже можно встретить уровни, корпус которых сделан из алюминия или стали. Алюминиевые приборы лучше избегать, поскольку при падении их поверхность изгибается или деформируются ребра жесткости. Пузырьковый инструмент будет незаменимым при осуществлении кладки стен или штукатурных работах. Подобные уровни применяют как профессиональные строители, которые могут себе позволить приобрести более дорогостоящий инструмент, так и любители. Данное устройство имеет погрешность приблизительно в 1 мм на каждый метр длины, но это не столь существенно.

Длина такого уровня бывает самой разнообразной. Самыми дешевыми являются короткие инструменты длиной в 30-40 см. Они являются мало востребованными, поскольку позволяют определить отклонения в уровне только на идеально плоской поверхности. В том же случае если нужно работать с неидеальной плоскостью, на поверхности которой имеются незначительные перепады по всему периметру, нужно применять уровень большой длины. Самыми востребованными являются пузырьковые инструменты длиной в 1 м. В продаже можно встретить уровни до 4 м.

Зачастую на рабочей поверхности уровня, которая прикладывается к измеряемой плоскости, имеется постоянный магнит. Это позволяет его фиксировать на стальных элементах, таких как балки и кровельные листы.

Пузырьковый строительный уровень имеет ряд преимуществ:

Низкая стоимость.
Устойчивость к механическим повреждениям.
Универсальность.
Простота в применении.
Возможность калибровки колб.

К недостаткам инструмента можно отнести его массивность. Таким уровнем сложно пользоваться в маленьких помещениях, таких как санузел или кладовка. В этом случае приходится выбирать короткие приборы, которые отличаются меньшей точностью.

При покупке пузырькового уровня его необходимо проверить. Для этого инструмент прикладывается к любой горизонтальной поверхности и фиксируется показатель, который он показывает. Далее уровень нужно развернуть на 180 градусов и сравнить новое положение пузырька с тем, что было ранее. Если все осталось по-прежнему, значит инструмент работает как надо, а если пузырек находится в другом положении, то уровень нужно калибровать, что сопровождается рядом неудобств, поэтому лучше поискать другой. Таким же способом проверяется и колба для вертикальных измерений.

Электронный строительный уровень

Является практически тем же пузырьковым, за тем исключением, что он оснащается электронным дисплеем, на который выводятся показатели угла отклонения от нормы. В отдельных инструментах имеется внутренняя память, которая сохраняет данные.

Такой инструмент стоит дороже, но в отдельных случаях является более предпочтительным. Благодаря его применению можно измерить объем материала, который нужно использовать, чтобы выровнять горизонталь или вертикаль поверхности. Для этого применяются общеизвестные геометрические формулы. Данный прибор имеет звуковую индикацию, которая сообщает о том, что достигнута идеальная вертикаль или горизонталь.

Стоит отметить, что электронный строительный уровень позволяет получать измерительные данные с погрешностью всего 0,1 градуса. Датчик прибора не является совершенным, поэтому инструмент нужно проверить перед покупкой. Если погрешность в угле горизонтального или вертикального наклона в одном положении в двух направлениях с разницей в 180 градусов составляет всего 0,2 единицы, то это вполне пригодный инструмент, который можно покупать.

Особенности трубного уровня

Трубный уровень тоже является пузырьковой конструкцией, но в необычной форме. Вместо рейки он закрепляется в небольшом пластиковом уголке на 90 градусов. Такой инструмент предназначен для проверки наклона труб и балок. Благодаря угловой форме такой инструмент надежно фиксируется на поверхности, и позволяет одновременно контролировать горизонталь и вертикаль.

Трубный уровень, хотя имеет короткое основание, но поскольку используется на практически идеальных плоскостях, таких как трубы и балки, поэтому отличается хорошей точностью. Зачастую в его конструкции имеется магнит, поэтому он может работать с металлическими поверхностями без поддержки. При его покупке также нужно провести предварительную проверку на соответствие показаний пузырька в колбе в зависимости от направления инструмента. Зачастую устройство привязывается к измеряемой поверхности с помощью перфорированной ленты, которая идет в комплекте. К безусловным достоинствам подобного инструмента можно отнести его компактность и максимальную адаптацию конструкции для удобной работы с трубами и балками. Единственный недостаток, которым обладает трубный строительный уровень, заключается в том, что он не пригоден для другой работы.

Особенности гидроуровней

Водяной строительный уровень применяется для проверки наклона длинных горизонтальных поверхностей. В устройстве имеется 2 сосуда, выполненных в виде колб, которые соединяются между собой длинным гибким шлангом. Перед применением инструмента колбы фиксируются в одном положении на одинаковом уровне, и заполняются водой. Жидкость заполняет их вместе со шлангом, который их соединяет. Вода заливается до тех пор, пока не будет наполнен шланг и сами колбы на 2/3 своего объема. Далее колбы нужно закрыть специальными плотными крышками. Сосуды устанавливаются на концах поверхности, которую необходимо измерить, после чего открываются крышки. Данное устройство работает по физическому принципу соединенных сосудов. Атмосферное давление выравнивает столб жидкости в сосудах на одинаковый уровень. Если в первой и второй колбе столб воды находится на одной высоте, значит достигнута горизонталь.

Гидравлический строительный уровень является самым дешевым. Длина его шланга обычно составляет от 5 до 25 м. Стоимость инструмента зависит от качества колб. При покупке стоит обратить особое внимание на материал, из которого они сделаны и плотность крышек. Если они ненадежные, то при заполнении инструмента водой и растягивании шланга для установки колб по краям измеряемой поверхности жидкость может вытекать. К недостаткам данного оборудования можно отнести его ограниченные возможности. При быстром заполнении колб водой в шланге могут появляться пузырьки воздуха, которые завоздушивают систему и влияют на точность измерений. Зачастую при хранении инструмента под прямыми солнечными лучами прозрачность пластика теряется, и он становится желтым.

Достоинства и недостатки лазерного уровня

Лазерный строительный уровень еще называют нивелир. Это профессиональное оборудование, которое не просто позволяет определить вертикаль и горизонталь, но и просвечивает поверхность лазерным лучом, что позволяет провести по ней черчение или сразу ориентироваться по светящейся полосе. Такое оборудование может закрепляться в центре помещения, после чего его корпус выставляется ровно с помощью пузырьковой колбы, которая находится на его поверхности. Далее устройство включается, после чего лазерные лучи очерчивают горизонтальные и вертикальные линии на стенах. В зависимости от мощности уровня длина светящихся линий может составлять несколько десятков метров.

Лазерный строительный уровень является самым совершенным. Он дает максимально точные показатели и отличается маленькими габаритами, при этом позволяет работать в помещениях с большой площадью и даже в очень тесных кладовках. С его помощью можно выявлять малейшие отклонения на измеряемой поверхности. Лазерные уровни применяют профессиональные строители, поскольку они существенно ускоряют рабочий процесс. Инструмент высвечивает идеально вертикальные и горизонтальные линии, что позволяет проводить отделку без предварительного черчения. С помощью такого уровня легче укладывать настенную или напольную плитку, клеить обои, фиксировать каркас для гипсокартона или натяжных потолков.

Явным недостатком данного оборудования является его высокая стоимость. Те инструменты, которые имеют более-менее доступную цену, обладают низкой эффективностью. Конечно, они точные, но встроенный в них лазер не позволяет осветить большое помещение по всему контуру. В дневном свете светящиеся линии практически незаметны, а процесс выставления самого уровня перед включением занимает больше времени.

Пузырьковый уровень — 110 фото особенностей настройки уровня

В процессе осуществления строительных или ремонтных работ возникает необходимость обустраивать ровные линии возводимых конструкций, проверять степень наклона и точность отделки углов в помещении. В этих целях применяется пузырьковый уровень.

Этот инструмент находится в арсенале специалиста. Но необходимо разбираться в тонкостях его выбора из всего разнообразия приспособлений.

Краткое содержимое статьи:

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Материал основания должен быть тяжелым и прочным, приветствуется наличие ребер жесткости внутри конструкции.

Проверка точности обязательно должна проводиться в момент покупки. Инструмент прикладывают на выровненную поверхность, фиксируют положение пузырька, а затем переворачивают уровень на 180 градусов. Положение пузырька должно соответствовать первоначальной отметке.

Отдавайте предпочтение сертифицированной продукции от проверенных изготовителей, например – Kapro, Stabila или Bosch. Популярны у экспертов марки Gross Laser, Shark, JYC.

Не отстают и российские образцы Лидер, Ермак. Так вы получите возможность выбрать лучшие пузырьковые уровни из всей предлагаемой продавцами линейки. Но остерегайтесь некачественных подделок.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

справа в месте расхождения отметок по центру между линиями ставится отметка;
к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
положение фиксируется;
ампулу нужно отрегулировать в соответствии с требуемым положением.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Фото пузырькового уровня

Также рекомендуем посетить:

Теодолит
Металлоискатель
Штангенциркуль
Шумомер
Тепловизор
Строительный угольник
Измеритель температуры
Динамометр
Гидроуровень
Анемометр
Дальномер
Микрометр
Поплавковый выключатель
Индикатор напряжения
Манометр автомобильный
Вольтметр
Дозиметр
Нивелир
Влагомер
Лазерная рулетка
Толщиномер
Ремонт лазерного уровня
Газоанализатор
Видеоскоп
Рулетка
Мультиметр
Токовые клещи
Измерительный инструмент

Информация об уровне духа | Как использовать пузырьковые уровни | Инструмент Чтение |

Как читать спиртовой уровень
Как пользоваться спиртовым уровнем
Как проверить спиртовой уровень на точность
Как выровнять прицел пузырьковым уровнем

Посмотреть все спиртовые и пузырьковые уровни от Johnson Level.

Спиртовой уровень — это инструмент, используемый для определения того, насколько параллельна (по уровню) или перпендикулярна (отвесно) поверхность относительно земли. Спиртовой уровень получил свое название от раствора уайт-спирита внутри уровней.

Обычно флаконы в спиртовом уровне имеют желтовато-зеленый цвет с добавками для защиты от ультрафиолета и обеспечивают максимальную эффективность при температуре от -20 до 130 градусов по Фаренгейту. Лучший спиртовой уровень имеет точность в пределах плюс-минус 0,5 миллиметра. /метр, или 0,005 дюйма/дюйм или 0,029 градуса. Следующий отображаемый уровень точности составляет 0,75 мм/м или 0,043 градуса. Корпуса пузырьков спиртового уровня, также называемого пузырьковым уровнем, могут иметь форму бочонка, прямоугольного блока или даже изогнутой, бананообразной формы для измерения уклона в долях на фут шага; и сегодня в основном изготавливаются из акрила, а не из стекла.

Как читать спиртовой уровень

Найдите нижний край уровня. Он упирается в поверхность, которую вы пытаетесь выровнять.
Некоторые модели имеют магнитные края, которые «прилипают» к металлическим поверхностям для удобства использования.
Осмотрите корпус уровня и проверьте точки захвата, где вы не заблокируете пузырьки рукой (руками).
Большинство уровней имеют пробитое отверстие по крайней мере на одном конце для подвешивания над верстаком.
Флакон в центре уровня помогает найти истинную горизонталь.
Трубка ампул на концах находит истинную вертикаль.
На многих торпедных уровнях и других специализированных уровнях имеется наклонная трубка для определения уровня под углом 45°.
Если ваш спиртовой уровень оснащен электронным дисплеем, ознакомьтесь с нашим руководством по использованию цифрового электронного уровня.

Как пользоваться спиртовым уровнем

Очистите уровень, удалив все отложения и грязь с краев.
Отметьте линию вдоль нижнего края стены.
Переверните уровень так, чтобы нижняя часть стала верхней. Поместите новый верхний край вдоль отмеченной линии. Если пузырь находится в центре, ваш уровень точен. Если нет, то он неисправен.
Поместите уровень на поверхность объекта, для которого вы хотите найти истинную горизонталь («горизонт»). Убедитесь, что спиртовая трубка проходит параллельно объекту. Позвольте пузырю всплыть наверх спиртовой трубки.
Расположите глаза на уровне спиртовой трубки. Чтобы получить точные показания, закройте один глаз.
Обратите внимание, где находится пузырь внутри спиртовой трубки. Если он находится по центру между линиями на трубе, ваш объект находится на уровне. Если пузырь находится справа от линий, ваш объект наклоняется вниз справа налево. Если пузырь находится слева от линий, ваш объект наклонен вниз слева направо.
Чтобы найти истинную вертикаль или «отвес», повторите тот же процесс по вертикали.

Как проверить точность спиртового уровня

Поместите уровень на плоскую поверхность.
Сделайте одну отметку в конце уровня.
Сделайте еще одну отметку сбоку уровня, под флаконом в центре.
Измерьте положение пузыря.
Поверните уровень на 180° из конца в конец и совместите уровень с вашими отметками.
Проведите еще одно измерение. Если уровень точен, пузырек будет находиться в одном и том же положении для обоих показаний.
Чтобы проверить вертикальный флакон, выполните ту же процедуру на плоской вертикальной поверхности.

Как выровнять прицел с помощью пузырькового уровня

Убедитесь, что ваша винтовка разряжена.
Поместите винтовку в тиски, оружейную люльку или любой другой держатель, обеспечивающий надежную фиксацию винтовки.
Поместите пузырьковый уровень на плоскую часть пистолета. Если у вас есть второй спиртовой уровень, используйте его на другой плоской части, например на затворе, над патронником или на ребре.
Затяните винтовку на месте, когда вы достигнете уровня.
Поместите прицел в кольца.
Плотно затяните прицел, но достаточно слабо, чтобы его можно было немного сместить.
Поместите пузырьковый уровень на прицел и выровняйте прицел по горизонтали.
Поверните уровень параллельно прицелу и выровняйте его вертикально.
Теперь ваш прицел выровнен.

Как изготавливаются спиртовые уровни

Спиртовые уровни изготавливаются из различных материалов, включая алюминий, пластик, дерево, чугун и композитные материалы. Пользователи спиртовых уровней относятся к категории профессиональных подрядчиков и торговцев, таких как плотники, каменщики, каркасники, электрики, сантехники и столяры; и самодельщики, такие как домовладелец.

Типы спиртовых уровней

Продавцы и подрядчики могут выбирать из множества стилей спиртовых уровней, наиболее популярными из которых являются двутавровые уровни (рамка уровня имеет форму буквы «I», если смотреть на ее конец), коробка уровни луча (рамка уровня имеет прямоугольную форму) и уровни торпеды (чуть больше карманного, 9″до 12″ 3-х флаконных уровней). Другие стили спиртовых уровней включают в себя: линейные уровни (одна ампула с крючком для руки на веревке), уровни с перекрестной проверкой (карманный размер; две ампулы уровня под прямым углом), круглые уровни (поверхностные уровни), карманные уровни (в форме ручки с магнитный наконечник) и уровни стойки (оборачивает две стороны стойки для измерения уровня и отвеса).

Ознакомьтесь со следующими практическими инструкциями по специальным спиртовым уровням:

Как использовать торпедный уровень
Как использовать пост-уровень
Как пользоваться линейным уровнем

Существуют и другие функциональные особенности уровня, помимо стиля и материала, такие как магнетизм, тип пузырька и долговечность. Некоторые спиртовые уровни являются магнитными, что идеально подходит для строительства с металлическими шпильками, а также для сантехников или электриков, работающих с трубами и кабелепроводами. Сила магнита по сравнению с весом спиртового уровня является важным критерием качества; редкоземельные магниты являются самыми сильными. Некоторые спиртовые уровни имеют сменные пузырьки, например, двутавровые уровни с пузырьками в форме бочонков, которые вставлены в раму, или деревянные уровни с пузырьками в форме банана. Блоки пузырьков на коробчатых балках устанавливаются на станке и не могут быть заменены с той же точностью, что и на заводе. Спиртовые уровни также стали более прочными за счет включения крышек для флаконов, чтобы защитить флакон и торцевые крышки, чтобы выдержать удар при падении. Некоторые ватерпасы имеют рукоятки, которые в первую очередь предназначены для удобства.

Другие полезные наборы инструкций по правильному использованию уровня см. в практическом руководстве Johnson Level.
