Ограничение вибрации — все дело в балансировке
17 сентября 2018 г.
Вибрационная болезнь (HAVS)
Вибрация
Шлифовальные машины
Безопасность
Автобалансир
Мнение эксперта
Электроинструменты — это ключ к производительности в нефтегазовой или металлообрабатывающей промышленности. Техническое обслуживание и производственные задачи должны выполняться эффективно, однако интенсивное использование вибрационных электроинструментов, таких как шлифовальные машины, может привести к возникновению вибрационной болезни (HAVS) у операторов. Как снизить риски, повысить производительность и одновременно сократить расходы на абразивные материалы?
Чтобы предотвратить возникновение вибрационной болезни у сотрудников, обеспечить соответствие Европейской директиве 2002/44/EC и применение передовых практик, следует рассмотреть вариант использования инструментов с автобалансиром.
Это поможет снизить уровень вибрации и утомляемость оператора, тем самым обеспечивая безопасность пользователей, повышая производительность и прибыльность. Кроме того, дополнительная стоимость автобалансира быстро компенсируется снижением абразивного износа и повышением производительности.
Всегда помните о простых действиях, которые можно предпринять, чтобы снизить риск возникновения вибрационной болезни: выбирайте надежный инструмент с коротким временем запуска, который подходит для работы, держите руки в тепле, регулярно делайте перерывы и чередуйте стрессовые и менее напряженные задачи, а также меняйте положение рук.
Harald Odenman
,
Менеджер по маркетингу компании Chicago Pneumatic
Что такое автобалансир?
Говоря простыми словами, автобалансир стабилизирует инструмент. Автобалансир представляет собой диск, например шариковый подшипник, со свободно перемещающимися шариками внутри, который зафиксирован на рабочей части инструмента в качестве фланца, и вращается с той же скоростью, что и рабочая часть инструмента.
При вращении шарики компенсируют любые абразивные дефекты. Их быстрое вращение создает гироскопический эффект, который уравновешивает инструмент, значительно снижая уровень вибрации.
Автобалансир считается одним из лучших вариантов антивибрационной защиты для электроинструментов, потому что, помимо улучшенной эргономики, он снижает утомляемость операторов и, соответственно, риск получения травмы. Кроме того, пользователи могут работать с этими инструментами дольше, поскольку максимальный предел вибрации достигается позже, чем при работе с инструментами без автобалансира.
При выборе инструмента с автобалансиром вы получаете множество преимуществ:
- Повышение эффективности, прибыльности и производительности
- Срок службы инструмента увеличивается за счет более короткого времени запуска
- Абразивные диски служат дольше, поскольку контакт между абразивным инструментом и обрабатываемой поверхностью оптимизирован.
Это увеличивает скорость съема материала на 15% по сравнению с инструментом без автобалансира.
Это увеличивает скорость съема материала на 15% по сравнению с инструментом без автобалансира. Какое влияние оказывает снижение вибрации на производительность?
Давайте рассмотрим пример и сравним шлифовальную машину CP3650 (без автобалансира) со шлифовальной машиной CP3650-120AB5VK (с автобалансиром). Автобалансир снижает вибрацию с 7,5 м/с² до 4,5 м/с², и, поскольку время использования пропорционально квадрату значения вибрации, это оказывает значительное влияние на то, как долго вы можете безопасно шлифовать!
| Время достижения значения для принятия действий | Время достижения предельного значения | ||||
| Инструмент — шлифовальные машины | Интенсивность вибрации, м/с2 | Часы | Минуты | Часы | Минуты |
| CP3650-120AB5 | 7,5 | 53 | 3 | 33 | |
| CP3650-120AB5VK | 4,5 | 2 | 28 | 9 | 53 |
Шлифовальную машину с автобалансиром можно использовать в течение 2 часов 28 минут, прежде чем вносить изменения в рабочую станцию, чтобы обеспечить соответствие директиве ЕС 2002/44/EC, и почти 10 часов до достижения точки, когда пользователю необходимо прекратить использование инструмента в течение этого дня.
Это означает, что при использовании инструмента с автобалансиром оператор может шлифовать в три раза дольше.
В дополнение к инструменту с автобалансиром для ограничения вибраций операторам следует использовать инструменты с антивибрационными боковыми ручками, надевать перчатки с защитой от вибрации и работать с инструментами в хорошем состоянии.
Harald Odenman
,
Менеджер по маркетингу компании Chicago Pneumatic
Отказ от ответственности: эта статья не является ни фундаментальным трудом по контролю воздействия вибрации на руки, ни юридической консультацией для использования вашей компанией в соответствии с местными нормативами. Вместо этого она предоставляет справочную информацию, которая поможет вам лучше понять, как решать некоторые важные вопросы. Эта информация не приравнивается к юридической консультации, где адвокат применяет меры, предусмотренные законодательством, в ваших конкретных обстоятельствах, поэтому мы настоятельно рекомендуем проконсультироваться с адвокатом в отношении вашей интерпретации этой информации или ее достоверности.
Вкратце, не следует полагаться на этот документ в качестве юридической консультации или рекомендации какой-либо конкретной правовой договоренности.
Узнайте больше о решениях для ограничения вибрации:
Loading…
Безопасность | Электроинструменты Metabo
Чтобы пользоваться функционалом данного веб-сайта в полном объеме, требуется JavaScript. Пожалуйста, измените настройки вашего браузера и активируйте JavaScript.
Чем сложнее задача, тем важнее обеспечить максимальную защиту пользователя электроинструмента. Машины Metabo для промышленного использования в значительной степени удовлетворяют всем основным требованиям. Инновационные, частично запатентованные системы безопасности обеспечат дополнительную защиту пользователей от несчастных случаев и опасных симптомов усталости и заболеваний.
Безопасность для людей и машин

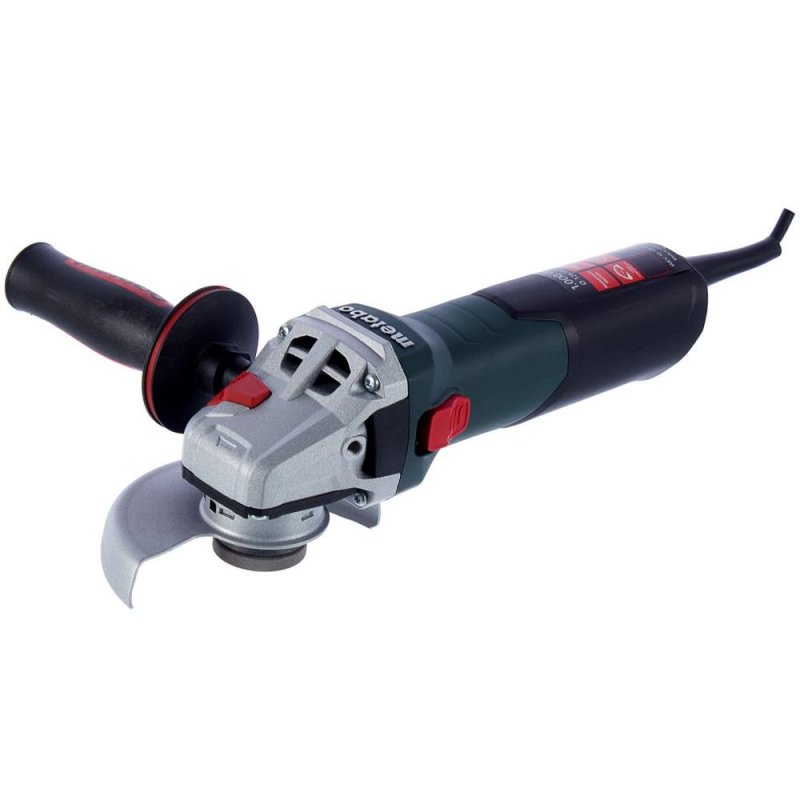

Угловые шлифмашины Metabo являются лидерами в вопросе обеспечения безопасности: от удобных в обращении 900-ваттных до мощных 2600-ваттных машин, ассортимент Metabo включает в себя безопасные в работе угловые шлифмашины для каждой задачи.
Благодаря функциям безопасности, таким как чрезвычайно эффективная тормозная система, механическая предохранительная муфта и антивибрационная система, инструменты Metabo помогут вам работать без несчастных случаев 365 дней в году.
Ниже вибрация — дольше время работы
Автобалансир Metabo компенсирует дисбаланс отрезных и обдирочных кругов. Дополнительная рукоятка Metabo VibraTech (MVT) отделяет область захвата и дополнительно снижает вибрацию.
Ваши преимущества:
‘- На 50 % меньше вибрация на руках и ладонях
‘- Работа без усталости
‘- Дольше время работы
Минимальная отдача — максимальный контроль
Механическая предохранительная муфта снижает отдачу (кик-бэк) при застревании диска в материале до самого низкого уровня среди конкурентов. В угловых шлифмашинах большей мощности эту функцию выполняет электронная система защитного отключения.
Мягкий и безопасный запуск
Благодаря контролируемому плавному пуску число оборотов инструмента плавно увеличивается, пока не достигнет максимального значения.
Даже при отказе питания пользователь защищен: Защита от повторного запуска предотвращает запуск инструмента при возобновлении подачи тока. Угловую шлифмашину нужно сначала выключить и затем снова включить.
При работе в тесном пространстве или в тяжелых условиях, при меняющихся положениях тела, многопозиционная скоба с диапазоном регулировки 180° позволяет пользователю держать ситуацию под контролем.
Для выполнения особых задач требуются определенные машины:
‘- Работа над головой: WEPBA 19-180 RT, весящая всего лишь около трех килограммов, идеально подходит для этого.
‘- Работы в узких местах: Угловая шлифмашина с плоским корпусом редуктора поможет. Отнимающие много времени работы с проволочными щетками и импровизированные решения остались в прошлом.
Почти четверть несчастных случаев при работе с электроинструментами приходится на угловые шлифмашины.
Таковы результаты статистического исследования Немецкого фонда обязательного страхования от несчастных случаев (DGUV).
В этом нет ничего удивительного, ведь при работе с подчас большими и тяжелыми инструментами возникают большие нагрузки и постоянные вибрации. Особенно при работе в непрерывном режиме у любого пользователя рано или поздно заканчиваются силы. Если в результате этого он теряет контроль над инструментом, это может привести к тяжелым последствиям.
У Metabo есть решение: Безопасность в любой ситуации
Моментальный останов диска в экстренном случае
При потере контроля инструмент сразу же отключается благодаря нефиксируемому выключателю с функцией автостопа. Механический дисковый тормоз останавливает диск в течение нескольких секунд — также при прерывании подачи питания.
При выполнении работ на высоте падающие машины представляет собой угрозу для безопасности людей. Благодаря встроенному страховочному приспособлению пользователь может закрепить машину с помощью защелки. После этого при потере контроля машина не упадет вниз.
Защита от осколков при разрыве и поломке диска: Комплектующие
Качество — это альфа и омега, тем более, когда речь идет о безопасности.
В обширном ассортименте Metabo вы найдете подходящие отрезные и обдирочные круги для каждой задачи. Круги изготавливаются в соответствии с высочайшими стандартами безопасности и превосходят международные нормы и требования к безопасности. Это гарантирует высочайшее качество и безопасность. К тому же, чрезвычайно высокая плавность хода благодаря минимальному дисбалансу дисков значительно уменьшает износ и обеспечивает намного более длительный срок службы инструмента.
На стройплощадке страховка требуется не только работнику, но и инструменту. Ведь падение инструмента даже с небольшой высоты может привести к значительному ущербу. Средства безопасности для инструмента Metabo гарантируют безопасную работу.
Новые аккумуляторные блоки со скобой для защиты от падения можно просто и надежно закрепить с помощью специальных безопасных соединителей.
Безопасность для людей и машин
- Быстрая и простая эксплуатация
- Для предотвращения или смягчения удара при падении закрепленного инструмента и аккумуляторных блоков
- Надежный карабин Twist-Lock предотвращает непреднамеренное открытие
- Высокий уровень свободы перемещения благодаря интегрированному шарнирному соединению
Metabo Safety Solutions — Wiederanlaufschutz / Restart protection
Metabo Safety Solutions — Моментальный останов диска (Russian)
Metabo Safety Solutions — Автобалансир (Russian)
Metabo Safety Solutions — Предохранительная муфта (Russian)
Metabo App — Vibrationsrechner
Metabo Werkzeugsicherungen
Технический совет: обратите внимание на электроинструменты с автобалансиром
Электроинструменты являются ключом к повышению производительности в нефтегазовой или металлообрабатывающей промышленности.
Техническое обслуживание и производственные задачи должны выполняться эффективно, однако интенсивное использование вибрирующих электроинструментов, таких как шлифовальные машины, может подвергнуть операторов синдрому вибрации рук (HAVS). Как мы можем снизить риски, повысить производительность и одновременно снизить затраты на абразив?
Чтобы не допустить, чтобы работники столкнулись с HAVS, и расставить приоритеты передового опыта, вам следует рассмотреть инструменты с автобалансировщиком. Это поможет снизить уровень вибрации и утомляемость операторов, тем самым обеспечив безопасность пользователей и повысив показатели производительности и рентабельности. Кроме того, дополнительные затраты на автобалансир быстро компенсируются за счет снижения расхода абразива и повышения производительности.
«Всегда помните о простых шагах, которые можно предпринять для снижения риска HAVS: выберите надежный инструмент с коротким временем срабатывания, подходящий для работы, держите руки в тепле, регулярно делайте перерывы и чередуйте стрессовые ситуации.
Что такое автобалансир?
Проще говоря, автобалансир стабилизирует инструмент. Автобалансир представляет собой диск, такой как шарикоподшипник, с свободно движущиеся шарики внутри, закрепленные на выходе инструмента в виде фланца и вращающиеся с той же скоростью, что и выход инструмента.При вращении шарики компенсируют любые абразивные дефекты.Быстрое вращение создает гироскопический эффект, уравновешивающий инструмент. , значительно снижая любую вибрацию.
Автобалансир считается одним из лучших средств защиты от вибрации для электроинструментов не только потому, что улучшается эргономика, но и потому, что снижается утомляемость оператора и, следовательно, снижается риск получения травмы. Более того, пользователи могут работать с этими инструментами дольше, так как они достигают максимального предела вибрации позже, чем при работе с инструментами, которые не включают эту функцию.
Выбор инструмента с автобалансиром дает много преимуществ:
- Повышение эффективности, рентабельности и производительности
- Срок службы инструментов увеличивается, поскольку они имеют более короткое время срабатывания
- Абразивные диски служат дольше, поскольку контакт между абразивом и материалом оптимизирован. Это увеличивает скорость съема материала на 15% больше, чем при использовании инструмента без автобалансира.
Это увеличивает скорость съема материала на 15% больше, чем при использовании инструмента без автобалансира.Как влияет на производительность снижение вибрации?
Давайте рассмотрим пример и сравним болгарку CP3650 (без автобалансира) с кофемолкой CP3650-120AB5VK (с автобалансиром). Автобалансир снижает вибрацию с 7,5 м/с² до 4,5 м/с², а поскольку время использования пропорционально квадрату значения вибрации, это сильно влияет на то, как долго вы сможете безопасно шлифовать.
Шлифовальный станок с автобалансиром можно использовать в течение 2 часов 28 минут до проведения регулировок для улучшения рабочей станции в соответствии с директивой ЕС 2002/44/ЕС и почти 10 часов до достижения момента, когда пользователям необходимо прекратить использование средство на день. Это означает, что операторы могут шлифовать в три раза дольше, чем при использовании инструмента без автобалансира.
«Помимо использования инструмента с автобалансиром для ограничения вибраций, операторы должны рассмотреть возможность использования инструментов с антивибрационными боковыми рукоятками, носить антивибрационные перчатки и работать с инструментами в хорошем состоянии», — сказал Оденман.
Информация предоставлена компанией Chicago Pneumatic.
Технология автоматической балансировки двигателя — Windrock Autobalance
AutoBalance™
Windrock AutoBalance™ обеспечивает непрерывную балансировку пикового давления для крупногабаритных двигателей, работающих на природном газе, помогая снизить выбросы, сократить расход топлива, уменьшить износ и повысить общую надежность машины. .
Связаться со специалистом
Windrock AutoBalance
Постоянно поддерживает сбалансированную работу
AutoBalance™ постоянно регулирует подачу топлива в каждый силовой цилиндр для поддержания сбалансированной работы
Снижение выбросов
Минимизация выбросов и расхода топлива в широком диапазоне рабочих нагрузок
Минимизация износа
Снижение механического износа расходы на техническое обслуживание
Уменьшение или устранение различных условий
Преимущества постоянно сбалансированного двигателя включают уменьшение или устранение различных негативных условий
Интеграция с системой онлайн-мониторинга Platinum
Полное подключение к семейству модулей мониторинга и управления Windrock для интегрированной системы мониторинга и управления двигателем/компрессором
Непрерывное поддержание сбалансированной работы
Поскольку сбалансированная работа — это беззаботная работа
Windrock AutoBalance™ автоматически поддерживает оптимальную балансировку двигателей 24 часа в сутки, 7 дней в неделю, обеспечивая непрерывную балансировку пикового давления для крупногабаритных двигателей, работающих на природном газе.
Сокращение выбросов
Соблюдение нормативных требований
Системы Windrock AutoBalance™ продемонстрировали снижение выбросов NOx >25% (по сравнению со стандартными средствами управления), при этом балансировка двигателя поддерживается на уровне ± 5% от среднего, несмотря на различные условия окружающей среды, переменные скорости и изменяющиеся нагрузки.
Сведите к минимуму износ
Поддерживайте работоспособность вашего оборудования
Система AutoBalance™ практически исключает детонацию и неравномерное распределение нагрузки, значительно повышая надежность и снижая механический износ. Точно поддерживаемый баланс PFP также улучшает экономию топлива с 1% до 5%.
Сокращение или устранение различных условий
Обслуживание машины стало проще
Условия включают детонацию, колебания баланса, вызванные изменением нагрузки, выбросы, расход топлива, нестабильность сгорания, износ цилиндров и выход из строя подшипников.
Поскольку AutoBalance интегрируется с нашей системой Platinum, вы получаете лучшую общую защиту активов и возможность более глубокого анализа проблем.
Увеличьте время безотказной работы
В сочетании с аналитическим программным обеспечением Windrock Platinum и Windrock MD AutoBalance обеспечивает равномерную балансировку силовых цилиндров, что приводит к снижению расхода топлива и увеличению времени безотказной работы за счет ограничения износа.
Интерпретация данных в режиме реального времени
Интерпретация данных давления, вибрации, близости и ультразвуковых данных позволяет аналитику понять и диагностировать ненормальные данные машины.
Отчеты о производительности
Создание отчетов и подробного анализа для помощи в принятии решений и информирования всех заинтересованных сторон.
Сравнение данных
Windrock MD дает вам возможность сравнивать онлайновые и портативные данные, позволяя получать подробные тенденции общего состояния оборудования.
