Отредактировано: 22.02.2022

Компьютерная настенная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.

Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее. Это будет зависеть от комплектации.

«Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.

Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.

Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).

Телекоммуникационные розетки RJ45 подразделяются на 4 категории:

RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;

Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;

RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;

Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.

По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.

Подключение розетки

Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или комбинированные розетки достаточно просто, следовательно, с этим процессом можно справиться без посторонней помощи. Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.

Пошаговая инструкция подключения:

Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;

Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;

Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;

Провода витой пары следует отделить друг от друга и расправить;

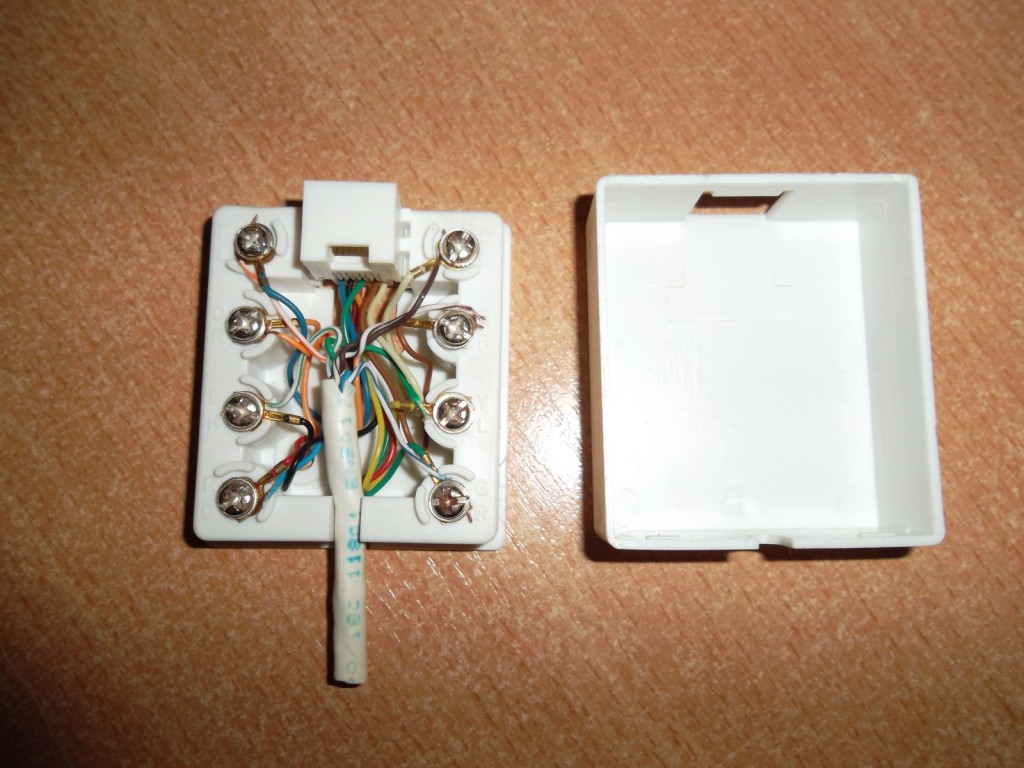

Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;

Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;

Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать на стене.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Электроустановочные изделия Ecoplast серии LK 45 и LK 60

November

2016

Краткое содержание:

Серия LK 45

Серия LK 60

Статья ознакомит вас с электроустановочными изделиями Ecoplast серий LK 45 и LK 60.

Открыть

Путаница с коннекторами RJ45

November

2020

Разъем RJ45 или 8P8C? Если вы вообще что-то знаете о компьютерных сетях, вы, несомненно, слышали, что оба термина взаимозаменяемы, но действительно ли это так?

Открыть

Силовые кабели

November

2015

Силовой кабель – это один или несколько проводов, находящихся в герметичной оболочке. Чаще всего такой кабель используется в промышленных организациях, имеющих дело с непрерывной подачей электроэнергии, к которой предъявляются жесткие требования по безопасности.

Открыть

Кабели HDMI: чем они отличаются?

November

2015

Не все кабели HDMI одинаковы. Помимо разных стандартов, между кабелями есть некоторые другие различия. После покупки нового телевизора Ultra HD возникает вопрос, какой кабель HDMI позволит получить желаемое качество. Мы объясняем их различия и на что надо обращать внимание при покупке кабеля.

Открыть

Поздравляем с Днем народного единства!

November

2021

Уважаемые коллеги и партнеры! Компания Анлан поздравляет вас Днём народного единства!

Открыть

Светодиодные панели ДВО IEK для внутреннего освещения

February

2022

Светодиодные панели ДВО IEK производства РФ – равномерная засветка и 3 цветовые температуры.

Открыть

Рекомендуемые товары

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

розетка RJ12 настенная — телефонная — неэкранированная — разъем 6P4C — 1 порт — цвет белый — 4 винтовых контакта

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

Артикул: WS-6P4C-TEL-1

Цена:
33,75 ₽

От 25 000 ₽
31,50 ₽

От 100 000 ₽
29,25 ₽

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

розетка RJ-12 настенная — телефонная — неэкранированная — разъем 6P4C — 2 порта — цвет белый — 8 винтовых контактов

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

Артикул: WS-6P4C-TEL-2

Цена:
57,00 ₽

От 25 000 ₽
53,25 ₽

От 100 000 ₽
50,25 ₽

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat. 6-SH-2 двойная

розетка RJ-45 настенная — категория 6е — экранированная — разъем 8P8C — 2 порта — цвет белый — Dual IDC

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.6-SH-2 двойная

Артикул: WS-8P8C-Cat.6-SH-2

Цена:
237,75 ₽

От 25 000 ₽
222,75 ₽

От 100 000 ₽
207,75 ₽

Телефонная розетка 1 гн. RJ-11(6P-2C), внешняя (50 шт/уп) PROconnect

Главная
>Электроустановочные изделия
>Розетки антенные, информационные, коммуникационные
>Накладка, вставка, механизм для коммуникационных устройств
>REXANT
>Телефонная розетка 1 гн. RJ-11(6P-2C), внешняя (50 шт/уп) PROconnect | 03-0001-4 REXANT (#650172)

org/Offer»>

Наименование	Наличие	Цена опт с НДС	Дата обновления	Срок поставки
Телефонная розетка 1 гн. RJ-11(6P-2C), внешняя (50 шт/уп) PROconnect \| 03-0001-4 \| PROconnect	50	32.17 р.	01.12.2022	От 1 дня
Розетка телефонная внешняя. 1 порт RJ-11(6P-2C). категория 3 (50 шт./уп.) — 03-0001-4	Под заказ	34.66 р.	27.11.2022	От 30 дней
Розетка телефонная 1-м RJ11 6P2C PROCONNECT 03-0001-4	Под заказ	38.45 р.	30.11.2022	От 30 дней
… … … … … … … … … …

Условия поставки телефонной розетки 1 гн. RJ-11(6P-2C), внешней (50 шт/уп) PROconnect | 03-0001-4 REXANT

Купить телефонные розетки 1 гн. RJ-11(6P-2C), внешние (50 шт/уп) PROconnect | 03-0001-4 REXANT могут физические и юридические лица, по безналичному и наличному расчету,
отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена телефонной розетки 1 гн. RJ-11(6P-2C), внешней (50 шт/уп) PROconnect | 03-0001-4 REXANT 6P2C зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим телефонную розетку 1 гн. RJ-11(6P-2C), внешнюю (50 шт/уп) PROconnect | 03-0001-4 REXANT на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Похожие товары

Розетка телефонная на стену, 1 вход 6Р-4С (RJ-11) \| 06-0100-B REXANT	Под заказ	50.62 р.
Розетка телефонная на стену, 2 входа 6Р-4С (RJ-11) \| 06-0101-B REXANT	Под заказ	64.25 р.
Розетка компьютерная 1-порт RJ-45(8P8C) категория 5e, внешняя \| 03-0121 REXANT	561	75. 52 р.
Компьютерная розетка 1xRJ-45 \| SQ1809-0003 TDM ELECTRIC	Под заказ	71.00 р.
Розетка телефонная 1-м ОП Минск Phone темн. дерево EKF EGT01-034-40	Под заказ	62.11 р.

ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании
Только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта
в таких вопросах рекомендуется обратиться за помощью к профессионалу.

Розетки

могут быть установлены только на новую систему вилок и розеток. Если
ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы
необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет
установлены. Вы можете подключать только Master Socket.

Имейте в виду, что основные сокеты со временем обновляются и могут не
быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется
Дополнительная информация.

Инструменты
Вам также понадобятся инструменты для подключения розетки, и они должны быть в хорошем состоянии.
условие. Необходимые инструменты:

Игольчатый молоток
Маленькая отвертка
Бокорезы
Длинногубцы
Knife
Krone Insertion Tool — купите на Ebay — НЕ ДЕЛАЙТЕ
купи дешевую пластиковую проволоку
вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера
а затем следовать от сокета к сокету.

Если вы подключаетесь к 1-му этажу, подумайте о том, чтобы выйти наружу — обычно через
переднее окно — вверх по стене — и в окно спальни. Это потому что
прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх
многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина
плинтус — хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхность
являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу.
с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ
— Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали такое положение, при котором вы не заденете скрытые трубы или электрические кабели.
Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Не забывайте держать розетки на достаточном расстоянии от пола, чтобы избежать повреждения оборудования для уборки пола и чтобы можно было аккуратно вывести кабель из коробки с розеткой на место.
к плинтусу.

После того, как вы определились с расположением разъемов, осторожно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Протяните кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) запасного кабеля в гнезде.

ВНИМАНИЕ! работы или повреждения системы и должны быть
заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель,
закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.


Прямые участки	Крепление к углам

Подключение розеток
Старт
на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм.
(1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг
наконечники, если он выскользнет) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте изоляцию из ПВХ с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, прилагаемой к розетке Проденьте стяжку через прорезь/отверстие в задней части лицевой панели Установите кабель на место и затяните стяжку ( см. схему ниже).
Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; Например,
Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый	4	—	3	Оранжевый/белый
Белый/Синий	5	—	2	Синий/белый
Белый/зеленый	6	—	1	Зеленый/белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для качественной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC — Insulation Displacement Connector) или дешевая пластиковая проводка
инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего
инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут
отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было повернуто правильно. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис в проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек.
На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то
сторона с ножницами находится в углублении (показано справа на
картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке должны быть подключены два кабеля, второй провод должен быть вставлен в ту же клемму. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим.
Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.

После того, как вы сделали три клеммы на одной стороне розетки, т.е. 1,2,3, как показано выше, поверните инструмент, чтобы сделать выводы для 4,5,6 так, чтобы «лезвие» инструмента (более длинный край) снова было обращено к середине гнезда.

Если вы допустили ошибку, провод можно удалить, потянув его вверх из вилки разъема. Не пытайтесь повторно вставить тот же
часть проволоки до тех пор, пока поврежденная часть не будет отрезана. На данный момент оставьте каждый завершенный сокет вне его коробки.

Аккуратно уложите провода на розетку, а затем надежно закрепите.
розетка к задней коробке.

Тестирование
Проверьте гудки на каждой розетке, а затем попросите друга перезвонить вам.
Во время звонка вставьте телефон в каждую розетку, чтобы убедиться, что он
кольца. Если нет, проверьте окончание на контакте 3 розетки.

Дополнительная информация

Как работает стандартная телефонная система Великобритании

Что делать, если вам нужно позвонить на свою биржу
поставщик о неисправности на вашей линии

Телефонные розетки и описание их проводки

Телефонные розетки и объяснение их проводки

Нелегко понять разницу между основной телефонной розеткой и дополнительной розеткой, особенно если у вас нет опыта в этой области.

Розетки расширения традиционно подключаются к главной розетке, однако в последние годы вместо главных розеток стали устанавливать коробки NTE5 или CTE5 Line. У них есть съемная панель, на которой находятся клеммы для подключения проводов к вторичным розеткам.

Проще говоря, разница между ними вот в чем;

Главная или первичная розетка имеет внутри три компонента, отсутствующие в расширенной розетке;

Это
1) Ограничитель перенапряжения на линии контакты 2-5
2) Конденсатор, соединяющий вызывной переменный ток с одной стороны линии (контакт 2) с контактом 3
.
3) Высокомощный резистор, формирующий обратный путь от контакта 3 обратно к другой стороне линии (контакт 5), чтобы оборудование для тестирования линии могло «видеть» терминацию, когда ничего не подключено.

Инструменты, которые вам понадобятся

  •  Инструмент для зачистки внахлест — для быстрой и надежной фиксации проводов данных в клеммах, автоматической, точной обрезки и герметизации.
• Шлицевая параллельная изолированная отвертка с плоской головкой – Шлицевая отвертка C.K Dextro VDE отвертка с дополнительным откликом, повышенной чувствительностью и повышенной скоростью, с ней удобно работать, эргономичный дизайн с закругленной зоной вращения.
•  Отвертка — отвертка C.K Tools Robertson Dextro отвертка разработана профессионалами, профессионалами; чтобы придать этой отвертке идеальный эргономичный дизайн.
•  Самозаворачивающиеся шурупы – идеально подходят для крепления ваших установок на месте.
•  Главная телефонная розетка, заподлицо с настенным выключателем — главная телефонная розетка, предназначенная для подключения вашего дома к поставщику услуг, не путайте с дополнительными розетками для общего использования в доме.
• Гнездо адаптера-разветвителя широкополосного доступа ADSL на лицевой панели — повышает скорость и надежность широкополосного доступа, заменяет нижнюю часть главного разъема BT NTE5a или NTE5b и обеспечивает розетки для RJ11 (для модемов ADSL) и 431A (для оборудования телефонных линий).
•  ADSL Filtered BT / RJ11 Phone / Network Faceplate — подходит для тех, кто хочет иметь встроенный микрофильтр ADSL в лицевую панель с BT и разъемом ADSL-RJ11. Устраняет необходимость использования подключаемых фильтров для более четкого вида.

В старых установках (до 1980 г.) использовались кремовые или серые кабели. Они содержали проводники синего цвета к контакту 2, оранжевого цвета к контакту 5, коричневого цвета к контакту 3 и зеленого цвета к контакту 4 (если он используется), при некоторых преобразованиях зеленый цвет использовался для контакта 3, а коричневый цвет — для контакта 4. удлинительная проводка (после 2012 г.) BT/Openreach прошли полный круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий к контакту 2, оранжевый к контакту 5, коричневый к контакту 3 и зеленый к контакту 4 (если использовал).

Дополнительные звонки подключаются между контактом 3 (оранжевый/белый) и контактом 5 (белый/синий).

Цветовой код внешней телефонной линии: оранжевый/белый = линия 1; зеленый/черный = строка 2.
Ответвительный кабель BT (кабель, идущий снаружи) часто имеет оранжевый, белый, зеленый и черный провода. Обычно (но не всегда) Оранжевый и Белый являются активной парой и подключаются к соединениям 2 и 5 в главном разъеме. В некоторых мастер-боксах они подключаются к двум разъемам, обозначенным A и B.

Обычно не имеет значения, в какую сторону они подключены, но некоторые модемы и некоторые автоответчики требуют полярности, поэтому всегда проверяйте напряжение на линии и подключите -48В к Aleg (5) и 0В к Bleg (2) в главной розетке.

Если у вас есть подземная проводка с небольшой серой соединительной коробкой у двери, внутренняя проводка обычно будет того же типа и цвета, что и удлинительная проводка.

Неисправности

Что касается неисправностей, их бывает трудно найти, и они не всегда очевидны. Большинство неисправностей связаны с плохим или неправильным подключением. Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди;

  •   Нет звонка — Клемма 3 отключена
•   Телефон постоянно звонит — Клеммы 2 и 5 перепутаны местами (2 на одной розетке подключены к 5 на другой и наоборот)
•   Очень плохое качество речи, возможно, плохой звонок — Терминалы 3 и 2 или 3 и 5 переставлены
•   Звонок, но речи нет (или очень плохая речь) и невозможно набрать номер — Обрыв провода между клеммами 2 или 5.

Проверка кабелей

Если у вас есть устройство, в котором основная розетка работает, но удаленная розетка не работает, вам необходимо проверить непрерывность цепи. Вы можете использовать очень длинный провод с измерительным прибором или сжульничать!

  •  Полностью отсоедините линию BT.
•  В мосте на удаленном конце любые два терминала (запишите, какие два).
•  Измерьте непрерывность между этими двумя проводами на конце главного разъема — оно должно быть не более нескольких Ом.
• Повторите для второй пары проводов.
•  Если вы видите ошибку, поменяйте комбинации: если вы попробовали 2 и 4, и это было нормально, а затем 3 и 5, и это не удалось, вы знаете, что 2 и 4 оба хороши, поэтому попробуйте 2, 5 и 2 (или 4). и 3 покажет вам неисправный провод.

Итак, предположим, вы проверили кабели, в вашей только что украшенной стене есть кабель, и только 2 провода имеют целостность — что вы делаете?

В этом случае и только в этом случае вы обманываете — используйте второй мастер-сокет.

Второй мастер возвращает вам сигнал вызова. Просто подключите два рабочих провода к клеммам 2 и 5 на новом мастере.

Эквивалентный номер звонка (REN)

REN измеряет нагрузку, которую устройство создает на линии при звонке. Обычная линия BT будет поддерживать значение REN не менее 4 (4 телефона/факса/модема), при суммировании значений REN должно быть 9.0267 НИКОГДА не превышайте 4. (REN обычно указан на этикетке в основании машины)

Это число легко превысить, поскольку устройства с REN, равным 1, могут фактически иметь реальное REN, составляющее лишь часть от 1. Это несовместимо с используемой процедурой тестирования, и, к сожалению, многие линии могут поддерживать REN более 4.

Вы можете получить REN Booster, которые при желании увеличат пропускную способность линии, хотя, если вы дойдете до этого этапа, вы наверное стоит задуматься об установке небольшой офисной АТС.

Телефонные сети не сильно изменились за прошедшие годы, но с появлением Интернета розетки и конфигурация должны были измениться, чтобы облегчить это.
