Тройной выключатель: схема подключения

Выключатели бывают одинарного, двойного или тройного типа, что позволяет управлять осветительными приборами. Каждый из них имеет собственную схему, в связи с чем, нередко возникает вопрос, как подключить тройной выключатель. Данный прибор достаточно сложен, поэтому его подключением должны заниматься специалисты. Классическое подключение тройного выключателя осуществляется по общей схеме.

Содержание

Схема подключения трехклавишного выключателя

Перед началом подключения тройного выключателя, необходимо разобраться с функциями каждого провода, подведенного к тому месту, где планируется установка тройного выключателя. Все провода, обычно, объединяются в один общий пучок. Сюда входит два двухжильных провода и один с тремя жилами. В последнем проводе фазными являются две жилы, а третья жила служит нулевым проводом. В отдельных случаях, варианты могут иметь отличия, поэтому, необходимо каждый раз точно знать назначение того или иного провода.

При практическом исполнении схемы подключения, следует учитывать, что на выключатель подводится провод фазы. Именно он и будет в дальнейшем прерываться при отключении. Нулевой провод подключается непосредственно к осветительному прибору. Таким образом, осуществляется разрыв фазы в самом выключателе, обеспечивая устойчивую и безопасную работу прибора.

В некоторых случаях, допускается подключение в нулевом разрыве: такая схема также будет работоспособной. Функции каждого провода определяются визуально или с помощью индикаторной отвертки. Поскольку из-за наведенных токов невозможно получить точный результат, проверка каждого провода осуществляется с применением ламп накаливания.

Проверка проводов

Для того, чтобы точно определить функцию всех проводов, чаще всего используется обыкновенная лампа накаливания. Этот момент имеет большое значение при решении вопроса, как подключить тройной выключатель. Как правило, лампа вкручивается в патрон, из которого выведено два провода. С помощью этих проводов производится поочередное замыкание каждого проверяемого провода. Во избежание ошибок, результаты проверок рекомендуется записывать.

Если лампа горит вполнакала, а другие лампы одновременно нормально функционируют, то значит, именно в этом месте будет разрыв фазы. Поэтому, тройной выключатель должен быть установлен именно сюда. При попадании на классическую фазу-ноль, наблюдается полноценное горение лампы. Если же лампа вообще не загорается, значит, в этом случае присутствуют одинаковые нулевые или фазные провода.

При окончательном подключении, к лампам подводятся двужильные провода, а трехжильный используется для подключения через распределительную коробку.

Как подключить тройной выключатель с розеткой

Выключатель с подсветкой: установка, подключение, схема

Правильная установка внутренних выключателей света

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Проходной выключатель из обычного своими руками: 2 способа

Выключатель с подсветкой – схема подключения и монтаж

Как подключить двойной выключатель на две лампочки – схема подключения

Тройной выключатель: виды и особенности подключения

Оглавление:
Тройной выключатель: какие бывают
Как подключить тройной выключатель: особенности

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

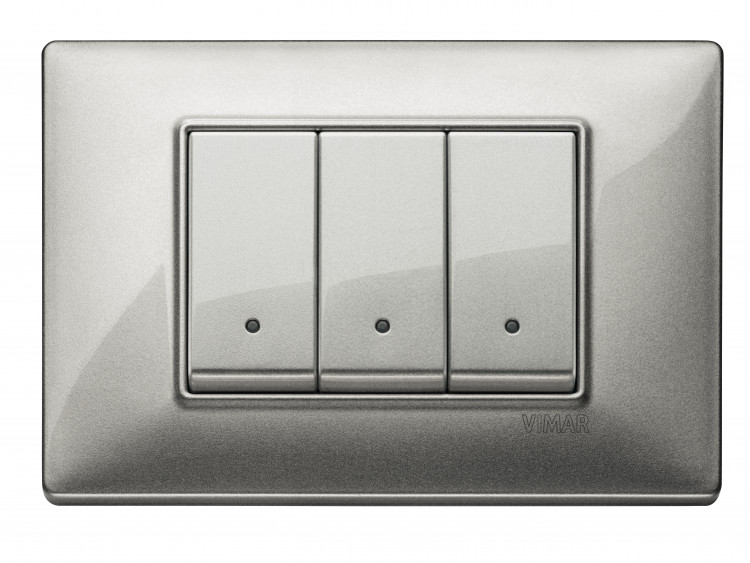

Тройной выключатель фото

Тройной выключатель: какие бывают

Как ни странно, но даже такая простая и привычная для всех вещь, как выключатель, может иметь массу разновидностей – мало того, даже каждая отдельно взятая разновидность, в свою очередь, может делиться на подвиды. Тройной выключатель в этом отношении не является исключением, и классифицировать эти изделия можно даже не по одному, а по нескольким признакам.

1. Тройной выключатель с подсветкой. Как вы понимаете, здесь может быть несколько вариантов – в одних выключателях делается подсветка, а в других она отсутствует. Все свои преимущества тройной выключатель с подсветкой проявляет ночью – маленький огонек служит прекрасным ориентиром в темноте и позволяет найти быстро не только сам выключатель, но и помещение, в котором он управляет светом. Также в большинстве случаев подсветка на выключателе является своего рода указателем, который сигнализирует о рабочем или не рабочем состоянии освещения в том или ином помещении – как правило, подсветка работает только тогда, когда напряжение не подается на осветительные приборы. Соответственно, если выключатель не подсвечен, значит в помещении горит свет.

   Тройной выключатель с подсветкой фото

2. Сенсорный тройной выключатель. Это уже далеко не новшество, и практически все люди знают, что выключатели, в том числе и тройные, могут быть клавишными или сенсорными. Разница между ними заключается только в способе управления – если в стандартном, если можно так сказать, устаревшем варианте исполнения этого электрического прибора выключать и включать свет приходится нажатием на клавишу, то в сенсорном выключателе достаточно только прикоснуться к панели в определенном месте. Зачастую сенсорные выключатели, как одинарные, так и двойные и тройные, оборудуются диммером, который позволяет регулировать яркость свечения ламп.
3. Тройной выключатель с розеткой. Своеобразный комбинированный вариант, который подойдет для установки не в любое место. Оптимальным вариантом для изделий такого типа является туалетный столик, на котором и розетка необходима для подключения того же фена или плойки, и освещение, без которого модницы жить не могут. В принципе, такой выключатель можно установить и стандартным способом, но…. во-первых, розеткой, установленной на высоте 800-900мм от пола, пользоваться неудобно (мы уже отвыкли от этого) и, во-вторых, установка тройного выключателя с розеткой невозможна без переделки электропроводки. По сути, в одно и то же место понадобится подвести отдельно провода для розетки и отвести из него исходящие фазы для освещения.

В отдельный подвид дополнительно можно выделить и беспроводный тройной выключатель, но следует понимать, что это уже изделия совсем другого типа. В большей степени это даже не выключатель, а пульт дистанционного управления. С первого раза может даже показаться, что это вполне удобная вещь, но когда такие мысли приходят в голову, сразу вспоминается пульт от телевизора, который периодически куда-то пропадает и его приходится долго искать.

Подключение тройного выключателя с розеткой фото

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.

   Как подключить тройной выключатель фото

2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.
3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.

   Схема подключения тройного выключателя

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Автор статьи Александр Куликов

Тройные выключатели освещения Dual S/P + 3-позиционный Legrand RCD113

Артикул #:

ПСЛ-RCD113-ВСЕ

Сейчас:

$37,95

Обычно доставка занимает 1-2 рабочих дня.

Предварительный просмотр дизайна

Это изображение отражает только дизайн, а не отделку.

ОТДЕЛКА

Фиксированная стоимость доставки при заказе любого размера*

• Корабли Быстро
• № Минимальный заказ
• 30 дней Возврат
• Нет Плата за пополнение запасов

*Узнать больше

Описание

class=»ob-custom__tab-heading»>

Дополнительный контроль над освещением в ограниченных настенных коробках с тройными кулисными выключателями с двумя однополюсными выключателями и дополнительным выключателем, который может быть подключен либо как однополюсный, либо как трехпозиционный. Элегантный тройной кулисный переключатель Legrand имеет три кулисных переключателя, которые плавно изгибаются и встречаются посередине: выпуклые, когда оба включены, и вогнутые, когда оба выключены. 3-позиционный переключатель позволяет управлять отдельным источником света, вентилятором, обогревателем, вентиляцией, двигателем и т. д. с двух сторон комнаты и обычно устанавливается парой. Каждое устройство устанавливается в одно отверстие настенной панели декоративного выключателя, что позволяет использовать текущую крышку панели настенного выключателя. Отлично подходит для противоположных концов большой комнаты, коридоров или лестниц. Если вы приобретете вставной световой модуль, устройство может превратиться в локатор с крошечным светодиодом вверху.

Характеристики

• 15 А, 120 В каждый
• тройной кулисный переключатель; нижний переключатель с тиснением «legrand»
• двойные однополюсные (S/P) переключатели, установленные над дополнительным переключателем (однополюсным или трехпозиционным)
• Комбинированные переключатели Decorator качаются вверх и вниз
• управляет переключателями на одной или двух разных цепях (новая версия — ИМЕЕТ вкладку разделенной цепи)
• два верхних переключателя должны быть на одной цепи; нижний переключатель может быть другой цепи
• На задней стороне переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
• лицевая панель из сатинированного пластика; слегка изогнутый профиль
• крепежные винты прилагаются
• RDC113 светло-миндальный, белый, коричневый или черный Переключатель излучения от Pass & Seymour Legrand, производство Китай
• Внесен в список UL и CUL
• электрические схемы на английском, испанском, французском языках
• 5 лет гарантии производителя

Устройства класса спецификации

• для многолетней надежной службы

Кулисные электрические выключатели Decora всех стилей.

Сопутствующие товары

Недавно просмотренные

Обзоры товаров

Отзывы (3)

Написать обзор

Тройной кулисный/лепестковый выключатель освещения Decorator

Артикул: 62755

Категории: Декоратор, Управление освещением, Стандартные выключатели

12,99 $ – 19,99 $

• Тройной лепестковый переключатель для управления тремя нагрузками

• Крышка и корпус из термопласта из поликарбоната

• Высокая ударопрочность при больших нагрузках

• Жилой класс

• Зажимные клеммы; только медный провод

• Неглубокая конструкция корпуса; размеры 4,17″ В x 1,34″ Д x 1,34″ Г

• 15 А, 120–277 В переменного тока; только однополюсный; Перечислен UL

• Описание

• Дополнительная информация

• Отзывы (0)

Однополюсный тройной кулисный комбинированный переключатель Decorator: 62755

Этот тройной лепестковый переключатель позволяет управлять тремя приборами из одного места. Идеально подходит для использования в жилых и коммерческих помещениях, где пространство ограничено только 1 устройством в настенной коробке и требуется управление несколькими устройствами. Выключатели имеют четкую маркировку соответствия требованиям UL на передней части монтажной скобы, что обеспечивает быстрый и легкий доступ для осмотра. Изготовлен из высококачественного материала и рассчитан на долгий срок службы.

Дизайн и конструкция

Изготовлен из высококачественных материалов; ударопрочный поликарбонатный термопласт. Неглубокая конструкция корпуса подходит для стандартных распределительных коробок и занимает только одно место в коробке. Задняя часть с зажимом вставляет проводку для быстрого, простого и надежного соединения (только медь). Отрывные гипсовые уши. Заземляющий провод. Размеры устройства (без монтажной скобы): 1,42″Ш (36,15 мм) x 2,77″В (70,33 мм) x 1,40″Г (35,65 мм).

Приложения

Подходит для домов, многоквартирных домов, квартир и большинства коммерческих помещений, где требуются только выключатели на 15 А, таких как офисы, школы, магазины, магазины, рестораны, общественные учреждения и отели.
