Подрозетников: пошаговый инструктаж по монтажу подрозетников в бетон и гипсокартон

Содержание

принципы и правила монтажа установочных коробок

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Содержание материала

1 Первый этап установки подрозетников: разметка и правила расположения установочной коробки
- 1.1 Цены на подрозетники
2 Правила установки подрозетников
- 2.1 Видео – детальная информация информация по установке подрозетников
3 Установка подрозетников в бетонную или кирпичную конструкцию
- 3.1 Цены на алебастр
4 Установка подрозетников в дерево и гипсокартон
- 4.1 Нюансы при работе
- 4.2 Видео – установка подрозетников в бетонную и кирпичную стену

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
От водных объектов розетку нужно удалить минимум на 60 см.
Желательно устанавливать питание проводки в гостиной или зале.
Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Цены на подрозетники

~~подрозетник~~

Правила установки подрозетников

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео – детальная информация информация по установке подрозетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

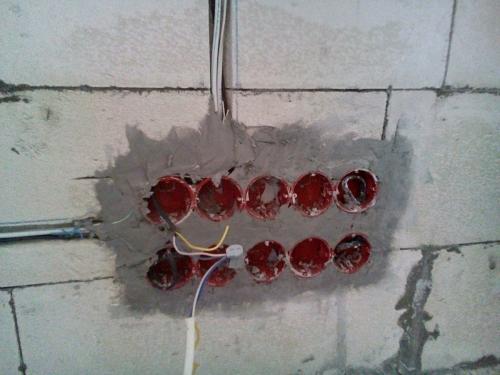

Образец установленных коробок под подразетники

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Емкость для разведения алебастра

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Процесс разведения алебастра

Цены на алебастр

~~алебастр~~

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

[adrotate group=»5″]

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Образец установленного подразетника

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

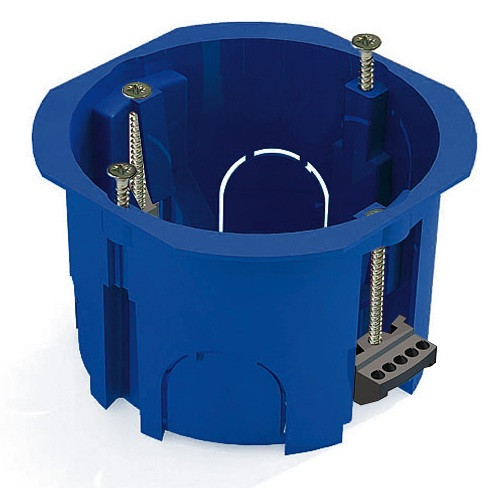

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установленный подрозетник

Нюансы при работе

Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Подрозетник. Виды и устройство. Применение и монтаж. Особенности

Подрозетник – это монтажная коробка, предназначенная для установки механизмов розеток, выключателей и других электроустановочных элементов в стену при прокладке скрытой электропроводки.

Подрозетники представляют собой цилиндрическую чашу, которая монтируется в отверстие в стене.

В него выводится конец скрытого в штробе кабеля. Зачищенный край провода соединяется с электроустановочным изделием, после чего оно помещается в монтажную коробку.

Подрозетники в большинстве случаев имеют универсальное устройство, что позволяет монтировать в них любые электроустановочные элементы:

Розетку.
Выключатель.
Диммер.
Терморегулятор.
Регулятор оборотов вентилятора и т.п.

В задней и боковых стенках подрозетника обычно имеется перфорация для выбивания сквозного отверстия для ввода кабеля. Это исключает необходимость сверления.

Непосредственное прикрепление механизма розетки или другого устройства к подрозетнику может выполняться двумя способами:

На саморезы.
Зацепом лапок.

Самым надежным является крепление любого механизма в подрозетнике с помощью двух саморезов. Они могут располагаться относительно друг друга по горизонтальной или вертикальной оси. Многие подрозетники имеют на своем корпусе 4 отверстия, поэтому являются совместимыми со всеми устройствами. Если же отверстия на розетке или выключателе располагаются только по вертикали или горизонтали, то необходимо подбирать к ним соответствующий подрозетник.

Крепление саморезами к корпусу установочной коробки особенно актуально при установке розеток. Это потому что при вытягивании вилки, их механизм может вырываться из коробки. Если он закреплен винтами, то это исключается. Несмотря на надежность такого способа монтажа, данные подрозетники используются не всегда. Дело в том, что они должны устанавливаться в стену идеально ровно. Если же допустить перекос, то компенсировать его слегка провернув розетку не получится, поскольку посадочные отверстия на ее рамке и самой коробке не совпадут.

Установка оборудования в монтажную коробку путем зацепа лапок менее надежная, но достаточно распространенная. При монтаже допускается небольшое смещение подрозетника. Розетки или выключатели выравниваются распорными лапками, они распираются в стенки коробки, обеспечивая крепкую стыковку. Такой метод установки больше всего подходит для выключателей и диммеров. Внутри установочной коробки имеются рельефные насечки, препятствующие вырыванию лапок механизма.

Материалы изготовления

Установочные коробки изготавливаются из двух материалов:

Пластик.
Металл.

Пластиковые подрозетники наиболее распространенные, что обусловлено их низкой стоимостью и диэлектрическими свойствами. Современные коробки изготавливают из негорючих видов пластика, поэтому они имеют универсальное применение. Единственным недостатком подрозетника из пластика выступает его упругость. Он пружинит в стене, поэтому если выключатель или розетка закреплены в нем лапками, то механизм возможно вырвать или сместить. По этой причине важно использовать коробку с толстыми стенками.

Стальной подрозетник проводит электричество, поэтому его применение на порядок опасней. Данные установочные коробки почти не используются. Изначально они пользовались спросом благодаря стойкости к горению, но современные изделия из пластика тоже имеют такое качество. Монтажные коробки для розеток из стали менее удобны в работе, но все же они имеют одно достоинство – обладают высокой жесткостью. Это является крайне полезным при монтаже с использованием разводных лапок.

Стальные подрозетники склонны к коррозии. В дальнейшем это качество может принести дополнительные трудности. К примеру, если надобность в розетке или выключателе в одном месте отпадет, то установочную коробку не вынимая можно замазать штукатуркой. Если она сделана из стали, а ее оцинковка уже сошла, то периодически поверх штукатурки могут проступать пятна ржавчины. Они заметны на обоях или просто окрашенных стенах. В случае с пластиковым подрозетником такое никогда не случится.

Отличия подрозетников по способу установки

Установочные коробки разделяют на 3 вида по назначению. Они бывают:

Для полнотелых стен.
Для гипсокартонных перегородок.
Под плинтус.

Для полнотелых стен используются коробки подразумевающие крепление путем замуровывания. Они используются на стенах из бетона, кирпича, газобетона и прочих подобных материалов. Для их применения в стене с помощью специальной коронки сверлится отверстие, затем в него по штробе прокладывается кабель. Его конец пропускается через выломанное отверстие в подрозетнике, после чего установочная коробка размещается в отверстии по уровню. Затем из боков оно заполняется гипсом или алебастром. После застывания раствора коробка готова к финишному электромонтажу.

Для монтажа в гипсокартонные стены применяется подрозетник особенной конструкции. Он имеет на своем корпусе 2 упорные площади, которые в свою очередь закрепляются через длинные винты, идущие через всю площадь конструкции. Устройство зажимает стенки из гипсокартона как струбцина или тиски. Хотя данный тип установочных коробок и держится крепко, но все же он уступает подрозетнику вмурованному в монолитную стену.

Третьей разновидностью подрозетников является установочная коробка под плинтус. Она используется совместно с пластиковым плинтусом. Данная конструкция не подразумевает необходимость врезания в стену. Она просто накладывается по линии прокладки плинтуса. Благодаря своей форме подрозетник аккуратно состыковывается с плинтусом, в котором и прокладывается скрытая проводка. Такой вариант монтажных коробок достаточно редкий, поскольку подразумевается пренебрежение рекомендациями насчет минимальной высоты установки розеток. Данные подрозетники совершенно не подходят для выключателей.

Подрозетники для группы розеток и выключателей

При установке группы розеток или выключателей под одной рамкой, нужно добиться, чтобы все механизмы был установлены с одинаковым зазором. Чтобы дистанция между установочными коробками была идентичной, применяются подрозетники с соединительными перемычками. Они могут сращиваться между собой в единую конструкцию. В результате можно получить блок подрозетников из любого необходимого количества коробок.

Подрозетники могут иметь перемычки для соединения являющиеся частью их корпуса. Также они могут быть съемными. Съемные перемычки для объединения подрозетников полые внутри, поэтому через них можно прокладывать провода в случае необходимости подключения розеток шлейфом.

Также широко используются овальные установочные коробки, рассчитанные под одновременный монтаж сразу нескольких механизмов электроустановочных изделий. Такой подрозетник может быть рассчитан на установку 2-5 корпусов розеток или выключателей.

Особенности монтажа подрозетников

Для установки монтажной коробки в стену, необходимо просверлить в ней отверстие. Оно делается корончатым сверлом. В гипсокартоне применяется коронка для дерева. также возможно вырезать установочное окно обычным монтажным ножом. На кирпиче используется коронка с твердосплавными напайками или алмазным напылением. Для сверления в бетоне применяется ударное корончатое сверло.

Для монтажа подрозетников в полнотелую стену применяются коронки диаметром 68 или 72 мм. Использование последней позволяет при необходимости монтажа группы подрозетников высверливать немного более широкие отверстия, чтобы иметь возможность выставлять коробки по уровню.

Для монтажа в гипсокартон используются коронки по дереву диаметром 64 мм. В получаемом отверстии нужно дополнительно снимать фаску, чтобы подрозетник мог правильно разместиться и не выступать из стены.

Установка подрозетников выполняется на разной высоте, что зависит от того какое оборудование будет в него монтироваться. Для размещения в них выключателей света и другого оборудования, кроме розеток, высота от пола должна составлять 90 см. Непосредственно для розеток рекомендуются крепить установочную коробку на расстоянии 20-30 см от плинтуса. Подъем на такую дистанцию исключает промокание контактов в случае заливания пола водой.

Такой стандарт высоты продиктован правилами безопасности и удобства.

Однако он не является обязательным. В отдельных случаях можно размещать подрозетники на любой другой высоте, отталкиваясь от особенностей электротехники, которая будет к нему подключаться. Так установочные коробки для розеток на кухне могут устанавливаться над столешницей, стандартная высота которой составляет 82-86 см. Сам подрозетник размещается над ней на высоте 5-10 см.

Часто бывает, когда нужно расположить розетку за телевизором, который закрепляется на стене с помощью кронштейна. Он может размещаться на самой разнообразной высоте, что зависит от размера его диагонали, поэтому розетка для него может оказаться даже под потолком.

При установке подрозетников нужно обратить внимание, что они могут отличаться между собой по глубине. У стандартных изделий она составляет 25 мм и 45 мм. Наиболее универсальные коробки 45 мм. Однако бывает оборудование, которое нуждается в более глубоком подрозетнике. Примером может быть терморегулятор для теплого пола. В некоторых случаях для его подключения необходимы более глубокие нестандартные установочные коробки.
