Обзор удобного и функционального лазерного дальномера Bosch PLR 50C / Инструменты / iXBT Live

Лазерный дальномер очень полезный и практичный измерительный прибор. Особенно стоит отметить современные модели, которые позволяют реализовать тандем между прибором и смартфоном, тем самым значительно расширяя функционал измерительного устройства. Именно о таком приборе от фирмы BOSCH пойдет речь в данной публикации.

Купить дешевле на Aliexpress

Купить в Украине

Содержание

• Технические характеристики
• Упаковка и комплектация
• Внешний вид
• Функционал
• Примечания
• Использование со смартфоном
• Выводы

Технические характеристики

• Модель: BOSCH PLR 50C
• Диапазон измерения: 0,05–50м
• Точность измерения: ±2,0мм
• Количеств опорных точек измерения: 3 шт.
• Количество сохраняемых замеров: 10 шт.
• Диапазон измерения угла наклона: 0°–360°
• Сенсорный цветной дисплей: есть
• Функция Пифагора: есть
• Размеры: 115x50x23мм
• Вес: 0,13кг

Упаковка и комплектация

К сожалению, на момент написания обзора я потерял коробку, но там сказать особо нечего, прибор поставляется в достаточно надежной картонной коробке. В комплектацию входит непосредственно сам прибор, инструкция, и тканевый чехол.

Что касается чехла, то, на мой взгляд, исходя из цены прибора, можно было приложить что-то более качественное. Чехол маркий, а фиксатор для закрепления прибора на поясе изготовлен на липучки, это удобное решение, однако оно несет риски потери прибора, особенно в условиях большой стройки.

Внешний вид

Первое впечатление о приборе хорошее, чувствуется, что в руках изделие из качественных материалов. На лицевой стороне размещена одна кнопка управления и сенсорный дисплей. Дисплей достаточно яркий и имеет большие углы обзора, в общем, при работе с устройством я не сталкивался с явными проблемами чтения данных с прибора в различных условиях эксплуатации.

Боковые стороны имеют прорезиненные вставки, которые обеспечивают как дополнительную защиту прибора, так и удобство в эксплуатации. Также с одной из сторон имеется фиксатор для тканевой петельки.

На задней стороне прибора расположился слот для трех аккумуляторных батарей типа AAA, также имеется раскладная опора, которая облегчает измерения в определенных ситуациях.

Крышка от слота для батареек сидит очень плотно, а также обратите внимание, что она дополнительно прикрывается выдвижной опорой, таким образом, даже при падении аккумуляторы не вылетят из прибора и их не придется собирать.

Условно на верхней стороне прибора расположена непосредственно сама линза лазера и датчик, который принимает отраженный луч.

Функционал

Прибор позволяет легко и быстро проводить различные измерения, для этого он оснащен рядом вспомогательных и дополнительных функций.

В главном меню прибора можно выбрать вид проводимых измерений, среди которых есть: измерение расстояния, непрерывное измерение расстояния, измерение площади, измерение угла наклона, измерение объема, уровень. А также имеются программы для автоматического суммирования или вычитания получаемых параметров. И еще есть три автоматических функции, которые также могут очень помочь при измерениях, особенно если их нужно провести на высоте или в местах, куда сложно физически добраться. О них расскажу немного подробнее ниже.

Итак, для удобства все измерения можно проводить от трех опорных точек прибора, схематически это понятно на фото ниже. Этот параметр выставляется один раз, и он применяется ко всем последующим измерениям, при необходимости этот параметр можно изменить в любой момент измерений.

При этом учтите, что раскладная опорная точка может выручить при измерении, допустим, диагонали какого либо предмета, таким образом, раскладную опорную точку можно разместить в один из углов измеряемого предмета.

Пример использования выдвижной опорной точки

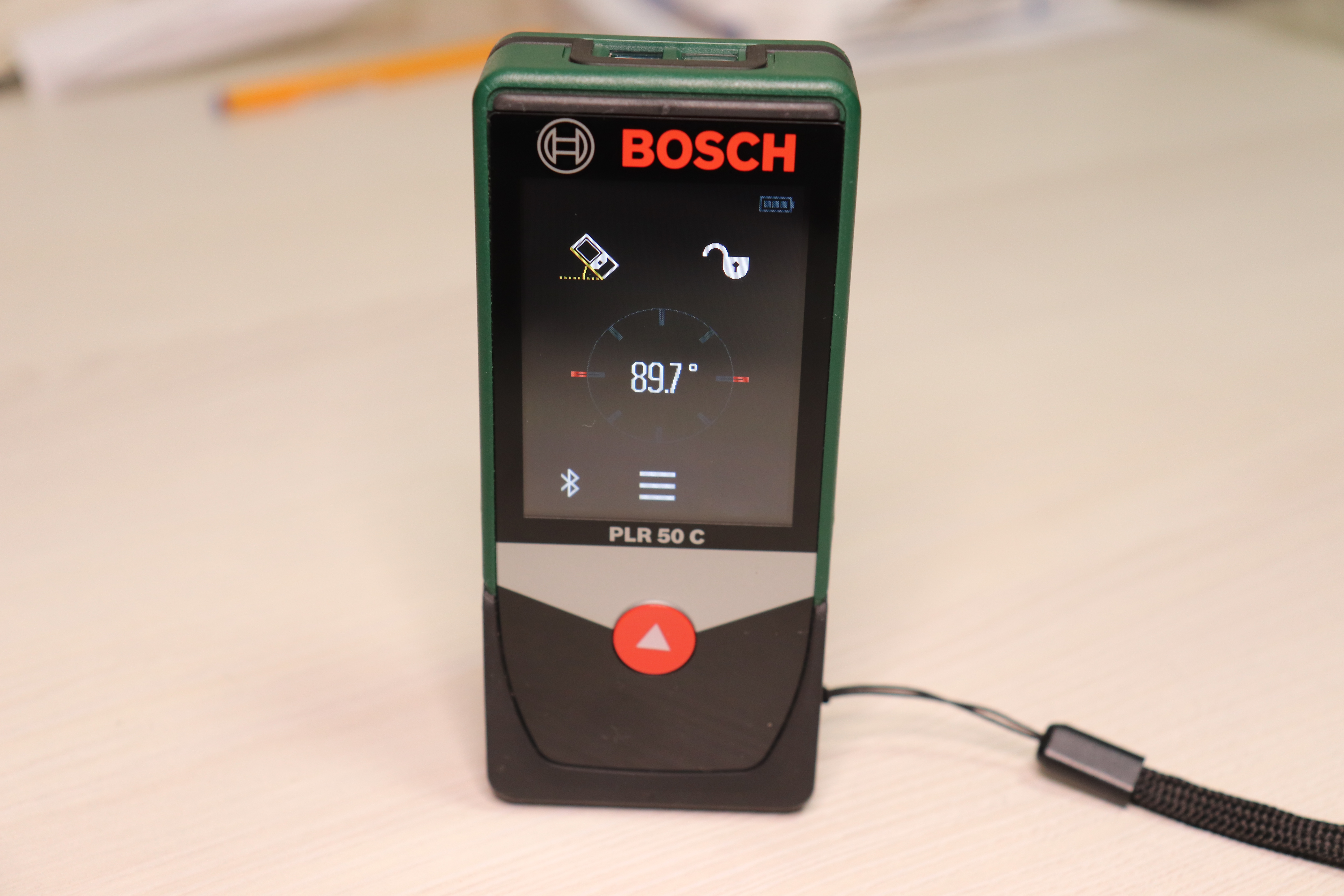

Что касается угла наклона, то прибор проводит непрерывные измерения, а кнопкой со значком замка их можно зафиксировать.

В случае необходимости прибор можно использовать в качестве уровня, но, на мой взгляд, это скорее дополнительная функция, чем основная, поскольку учитывая размеры прибора, получить объективную оценку будет крайне тяжело. Однако, такая возможность есть, и уровень показывает достаточно точно, измерения проводятся в непрерывном режиме, но их также можно зафиксировать. На фото ниже приведен пример интерфейса данной функции.

Также понравилась функция, которая высчитывает стороны треугольника, таким образом можно проводить различные измерения. К примеру, можно замерить размер окна, которое находится на высоте. Ниже я привел условный пример использования этой функции, однако учтите, что на фото измерения я проводил с рук, для получения точных результатов нужна надежная и нерушимая точка опоры. Добавлю, что программа расчета работает точно, однако проверить это на больших расстояниях не приходилось.

На измерениях длины, площади и объема, а также на программах суммирования и вычитания этих параметров я останавливаться не буду, думаю там и так все понятно. Единственное, хочу отметить наличие функции непрерывного измерения длины, это очень удобно при планировании или разработке какого-либо плана. Не знаю, возможно, такая функция есть и на других приборах, но это мое первое устройство такого типа и данную функцию частенько приходится использовать при предварительном обсуждении каких-либо деталей.

Также программное обеспечение прибора позволяет сохранять 10 последних измерений в память прибора, на фото это иконка с изображением планшета.

А в меню настроек можно провести калибровки, включить или отключить звуковую индикацию взаимодействия с сенсорным экраном, а также можно включить bluetooth для синхронизации прибора со смартфоном, но это можно сделать и с основного меню прибора (иконка в нижнем левом углу).

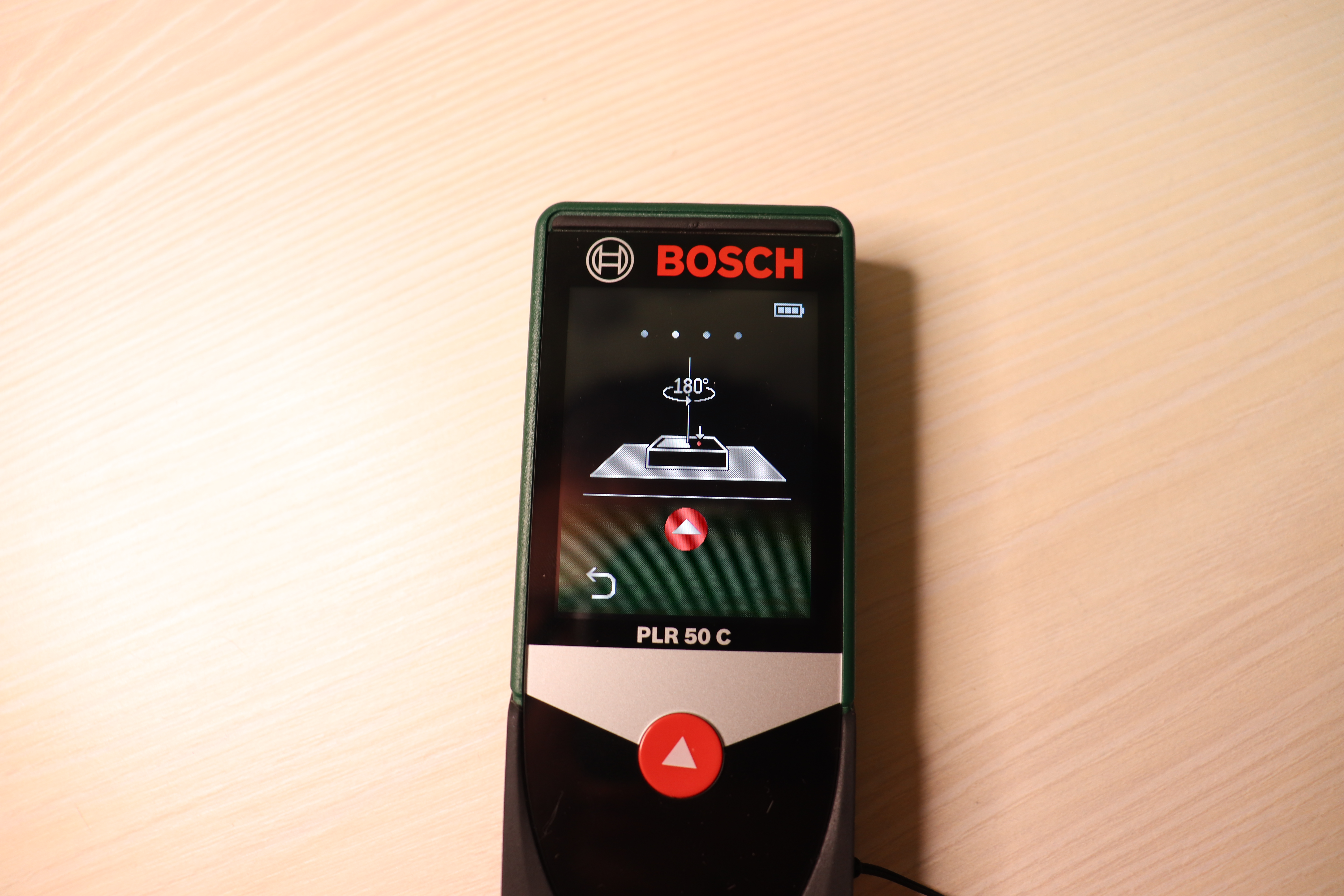

Если кому интересно, то калибровка прибора происходит путем выполнения четырех простых операций, в которых нужно положить прибор в горизонтальное положение, повернуть на 180 градусов, затем прибор нужно поднять на торец и повернуть еще на 180 градусов. Все эти этапы обозначены схематически при запуске функции калибровки.

Примечания

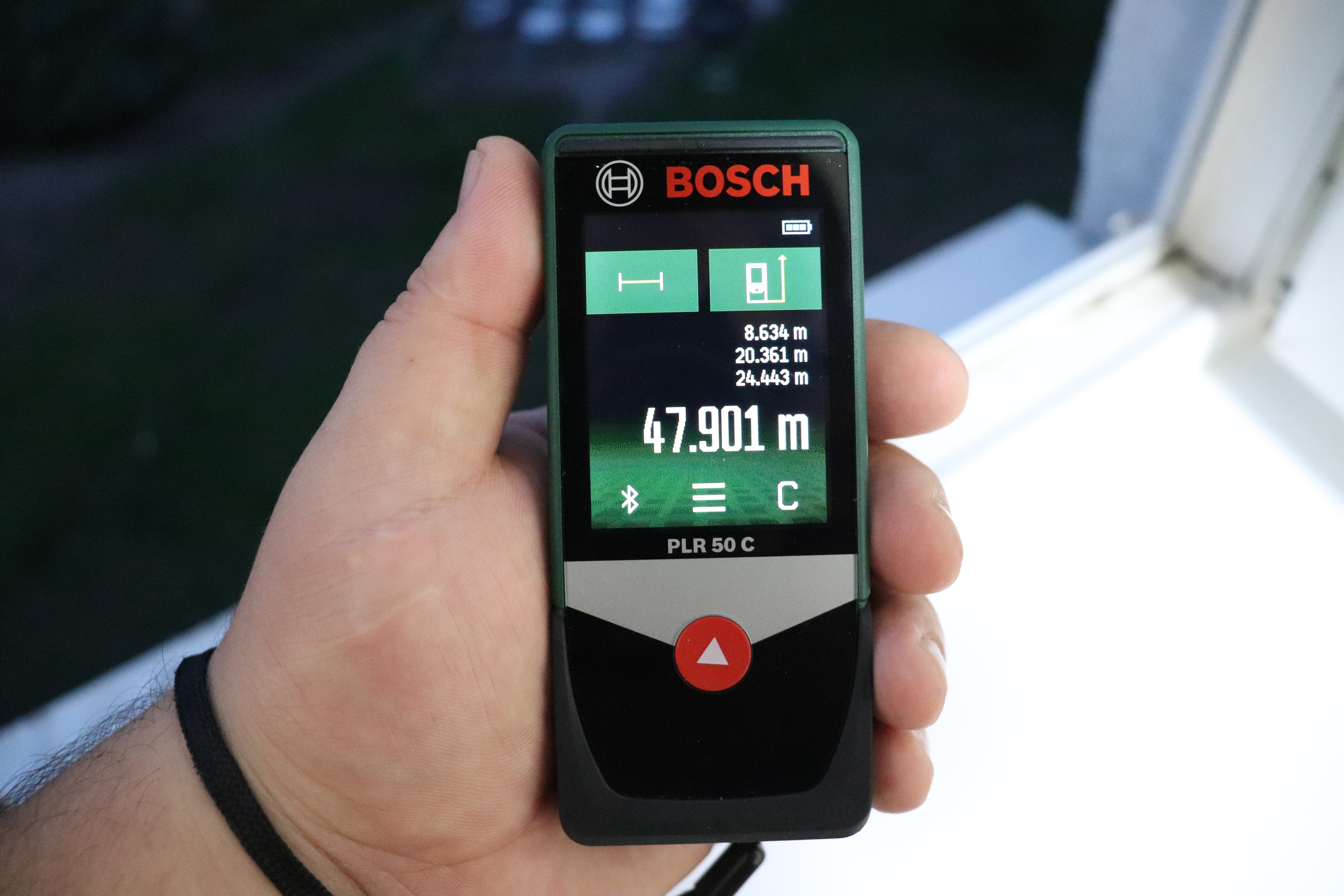

Заявленная рабочая дальность измерений данного прибора составляет 50 метров, на практике я не использовал и не проверял точность измерений на таком расстоянии. Однако пару фото сделал и приложу их ниже. Учтите, что при измерении на большое расстояние нужно очень четко фиксировать прибор, чтобы он не двигался. На практике проверял точность измерений на расстоянии до 28 метров, все соответствует рулетке, большей точности в моей сфере применения не требуется (прибор использовался для измерения оконных проемов для последующего изготовления ПВХ окон). Добавлю, что прибор никогда не подводил в измерениях, но в целях предосторожности я часто менял батарейки, а старые батарейки дорабатывали на пультах и другом оборудовании. Еще забыл упомянуть, что в солнечный день трудно увидеть точку луча, а на большом расстоянии свыше 20 метров невозможно, но в помещениях или в тени с такой проблемой я не сталкивался.

Использование со смартфоном

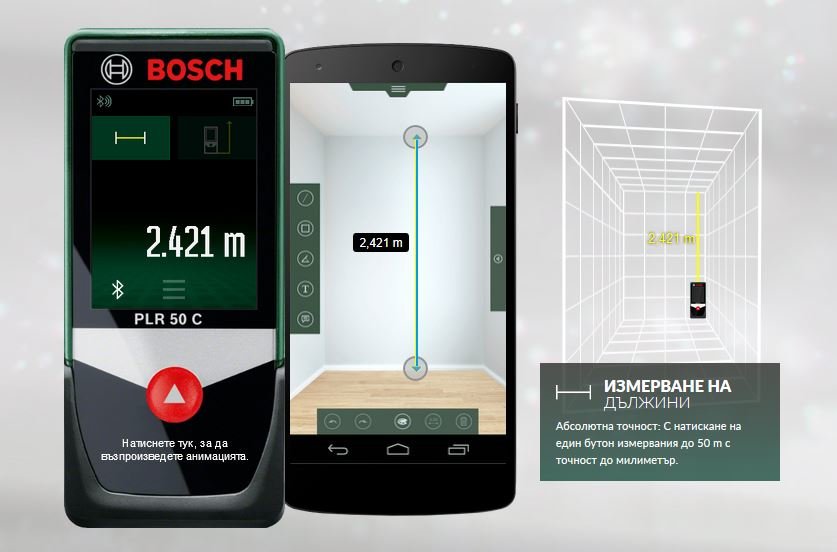

При использовании прибора в тандеме со смартфоном его функционал значительно расширяется. Для синхронизации на смартфон предварительно нужно установить специальное приложение. Насколько я понял, для серии дальномеров PLR есть свое приложение, но BOSCH выпустили новое приложение и отмечают, что старое работает, но обновляться уже не будет. Я сразу установил боле новое приложение и покажу работу прибора в тандеме с ним.

Приложение достаточно простое и удобное, через него подключаем прибор и можно приступать к работе.

Интерфейс позволяет создавать и редактировать различные проекты, при этом можно наносить размеры непосредственно на фото измеряемого объекта, а также можно нарисовать проект вручную. При этом все измеряемые параметры автоматически переносятся на смартфон и заполняются в нужное выбранное вами поле, будь то размерная линия или угол наклона какого либо объекта. Также можно заполнить важные данные, сделать пометки, заполнить контактную информацию заказчика и так далее. Все вышеперечисленные возможности можно объединить в одном проекте.

Купить дешевле на Aliexpress

Купить в Украине

Выводы

В целом прибор очень понравился, он удобный в эксплуатации и не подводил в измерениях, прибор имеет широкий функционал надежный корпус и большой сенсорный дисплей. Также радует функционал тандема использования прибора со смартфоном. Из минусов стоит отметить достаточно высокую цену. Если у вас остались вопросы, то я постараюсь ответить на них в комментариях. Ну а на этом все, дорогие читатели, спасибо за внимание.

Лазерный дальномер Bosch PLR 50 C. Внесен в реестр СИ РК.

Описание

Характеристики

Спецификация

Информация для заказа

Описание

Лазерная рулетка PLR 50 C предназначена для точного, быстрого и легкого измерения расстояний до 50 м внутри помещений, а также расчета площади, объема, сложения/ вычитания измеренных величин, измерения угла наклона, косвенных измерений.


Функции

Измерение длины
Расчёт площади, объёма
Функции сложения/вычитания (длин, площадей, объемов)
Измерение угла наклона

Косвенное измерение (высоты, длины) по формуле Пифагора.

Цифровой ватерпас ( служит для проверки горизонтальности положения объекта по двум осям одновременно (напр., стиральной машины, холодильника и т.д.).

Двойное косвенное измерение высоты

Непрерывное измерение
Автоматически запоминаются данные последних 10 измерений.
Благодаря функции Connectivity, измеренные и рассчитанные значения вы можете передать через Bluetooth в приложение Bosch.

Высококачественный цветной сенсорный дисплей.
Измерение от передней и задней кромки.
Компактный дизайн — легко размещается в кармане.
Непрерывный режим измерения с функцией Мин/Макс. При ее активации прибор непрерывно показывает текущее расстояние между своей опорной кромкой и поверхностью, на которую попадает лазерный луч, а также запоминает минимальное и максимальное значения, полученные в ходе измерения.

Технические характеристики

Лазерный диод	635 нм
Класс лазера	2
Диапазон измерений	0,05 – 50,00 м
Точность измерений	± 2,0 мм
Наименьшее отображаемое значение	1 мм
Номинальное время измерения	0,5 с
Максимальное время измерений	4 с
Измерение угла наклона
Диапазон измерений	0°–360° (4×90°)
Точность измерения	±0,2°C
Наименьшее отображаемое значение	0,1°
Общая информация
Питание	3 батарейки x 1,5 В LR03 (AAA)
Автоматическое отключение	5 мин
Рабочая температура	–10 °C. ..+50 °C
Температура хранения	–20 °C…+70 °C
Габариты	115 мм х 50 мм х 23 мм
Вес	0,13 кг

Руководства по эксплуатации Bosch PLR 50C

Инструкция по эксплуатации Bosch PLR 50C мультиязычная

Комплектация

3 батареи 1,5 В LR03 AAA
Петля на руку
Чехол

Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.

Сертификат дистрибьютора

ТОО Test instruments является официальным торговым партнером компании ТОО Роберт БОШ и поставляет оригинальную продукцию напрямую от производителя.

• manual bosch plr-50-c. pdf

Обзор лазерного дальномера Bosch PLR 50 C

Поиск

Подробнее

9 января 2019 г.

1549

Bosch PLR 50 C — одно из высококлассных лазерных дальномерных устройств, которое в дополнение к измерению углов обеспечивает точное лазерное измерение на расстоянии до 50 м с точностью до 2 мм. и нивелирующие функции. Благодаря возможности быстро суммировать длины, а также вычислять объем и площадь, это чрезвычайно универсальный инструмент для любого энтузиаста DIY или подрядчика.

Лазерные измерительные устройства Bosch можно приобрести в большинстве крупных магазинов оборудования, они также широко доступны в Интернете.

Вот ссылки на несколько лазерных измерительных устройств этой линейки, доступных на Amazon:

• Компактное лазерное измерительное устройство Bosch GLM 35 — купить здесь
• Bosch GLM 50 C с Bluetooth — купить здесь
• Bosch GLR Устройство для измерения дальнего действия 825 – Купить здесь

Давайте посмотрим на PLR 50 C…

Что в коробке

В коробку или пластиковую упаковку (в зависимости от региона и модели) входит устройство PLR, удобный чехол, батарейки и небольшой ремешок на запястье.

Технические характеристики

• Диапазон измерения: 0,05–50,00 м (0,16–164 фута)
• Точность: 2 мм (0,08 дюйма)
• Вес: 0,13 кг (0,28 фунта) 9002 1
• Время измерения: 0,5 с
• Батарейки: 3 x 1,5 В AAA
• Лазерный диод: 635 нм

Основные функции измерения

PLR 50 C очень прост в использовании, он имеет одну кнопку для включения и выключения, а также для проведения измерений. Все остальные настройки и изменения режима выполняются с помощью цветного сенсорного дисплея.

Существуют две основные настройки режима: тип измерения и нулевая точка отсчета – точка, из которой берется измерение.

Выбор типа измерения позволяет вам выбирать между длиной, непрерывной длиной (давая вам максимум и минимум), площадью, объемом, углом, уровнем, а затем тремя формами косвенного измерения, которые используют тригонометрию для расчета высоты или расстояния на основе двух измерений расстояния и угол устройства.

Предусмотрены три настройки нулевой опорной точки. Они сообщают устройству, где проводить измерения: на передней панели устройства, на задней панели устройства или на пластиковом зажиме в нижней части, используемом для измерений в углах или труднодоступных местах.

Измерения очень просты. После того, как вы выбрали свой режим, вы нажимаете кнопку один раз, чтобы активировать лазерную указку, чтобы направить вас на точку измерения, а затем нажмите еще раз, чтобы выполнить измерение.

Если вы выбрали функцию площади, указатель снова загорится после первого измерения, и вы выровняете второе, затем нажмите кнопку, и два измерения будут отображаться вместе с рассчитанной площадью.

Измерение объема работает аналогичным образом, но с дополнительным нажатием кнопки для третьего измерения расстояния.

Функции измерения угла и выравнивания

Еще одной полезной функцией является включение инклинометра, который позволяет измерять углы или выравнивание.

Интерфейс измерения угла также очень прост с дисплеем, показывающим угол, и звуковым сигналом, когда устройство находится в строго горизонтальном или вертикальном положении.

Существует также своего рода функция спиртового уровня, которая позволяет устройству лежать на спине для выравнивания столов, столешниц или других плоских поверхностей. Опять же, устройство издает звуковой сигнал, когда мяч находится точно по центру.

Интерфейс приложения

Возможно, одной из самых мощных функций Bosch PLR 50 C является интерфейс приложения. Приложение представляет собой очень хорошо продуманный инструмент, который позволяет вам делать фотографии вашей работы, организованные в проекты или места, а затем автоматически передавать измерения с устройства через Bluetooth и накладывать их на фотографии.

Это позволяет вам, как домашнему мастеру или подрядчику, делать фотографии комнаты или области, накладывать измерения, а затем сохранять эскиз на свой телефон, чтобы взять его с собой в магазин «Сделай сам» или к дизайнеру интерьера и т. д. Вы также можете автоматически скомпилировать свой проект. в файл PDF для отправки по электронной почте вашему подрядчику или дизайнеру.

PLR 50 C действительно легко подключается к вашему телефону через Bluetooth и всплывает в приложении, чтобы вы могли выбрать его без дополнительной настройки.

После этого вы сможете создать проект, сделать снимок и начать наносить измерения на изображение. Вы также можете добавлять примечания или текст и редактировать размеры по мере необходимости.

Вы можете добавлять измерения длин, площадей и углов прямо на фотографии.

Приложение упорядочивает ваши проекты с помощью настраиваемых имен и эскизов. Вся ваша информация автоматически сохраняется, и проекты могут быть созданы или удалены по мере необходимости.

Нравится и не нравится

Нравится

• PLR 50 C прост в использовании. Все параметры графически представлены и их легко найти.
• Устройство очень точное. Я сравнивал результаты с рядом физических измерений, и они всегда были точными.
• Набор функций и настроек опорной точки делают этот инструмент удивительно универсальным. Это точная 50-метровая рулетка, уровень, калькулятор, бортовой журнал и устройство для оценки высоты (для измерений на основе триггера) в упаковке размером с мобильный телефон. Вам больше не нужно носить с собой блокнот и ручку.
• Приложение отлично подходит для домашних проектов или для подрядчиков, которым нужно быстро снять мерки для расценок и количества и сохранить их в порядке.
• Небольшой, достаточно прочный, а благодаря чехлу он легко помещается в кармане или сумке.

Не нравится

• PLR 50 C стоит довольно дорого. Конечно, он много чего умеет, а благодаря цветному сенсорному экрану и функциям Bluetooth это флагманская модель. Но платить более 100 долларов за устройство, которое конкурирует с измерительной лентой, трудно оправдать, если вы не используете его ежедневно или хотя бы еженедельно.
• Емкостной сенсорный экран работает хорошо и действительно отзывчив, но работает только при физическом прикосновении к коже. Вы не можете использовать заднюю часть карандаша или перчатки для работы с дисплеем, что иногда является проблемой, когда вы заняты своими проектами.
• Требуется батарейка ААА. Срок службы батареи довольно впечатляет, и вы сможете работать более недели без набора, но мне бы хотелось видеть перезаряжаемый интерфейс на основе USB, а не носить с собой сменные батареи.

Заключительные мысли

ПЛК 50 C — это фантастический инструмент для домашнего мастера или подрядчика. Это значительно упрощает и ускоряет измерения. Он чрезвычайно универсален и точен, и приложение избавляет от необходимости носить с собой блокнот и ручку.

Цена немного высока, но интерфейс приложения того стоит, вы точно не разочаруетесь. Если вы чувствуете, что можете обойтись без приложения, выберите базовую версию, и вы сэкономите немало денег.

Дайте нам знать, что вы думаете об устройствах измерения Bosch PLR в разделе комментариев ниже. Если вам понравился этот обзор, взгляните на эти 7 электроинструментов, которые облегчат вашу работу своими руками.

Последние сообщения

Похожие сообщения

BOSCH PLR 50 C — Лазерный дальномер
– Tools-Cube

Описание продукта

Описание продукта

Лазерный измеритель PLR 50 C от Bosch позволяет измерять, а затем документировать и отправлять результаты быстро и легко.

На этот продукт предоставляется бесплатная 2-летняя гарантия. Чтобы продлить гарантию с 2 до 3 лет, зарегистрируйте свой инструмент на MyBosch. Вы можете зарегистрировать свой инструмент, посетив сайт производителя MyBosch-Tools в течение 28 дней с момента покупки.

Коробка содержит

1 x PLR 50 C
1 x Руководство по эксплуатации

Информация о продукте

Производитель	Бош
Номер детали	0603672201
Размеры изделия	11,5 х 5 х 2,3 см; 132 грамма
Батареи	Требуется 3 батарейки ААА. (в комплекте)
Артикул модели	0603672201
Размер	50 м
Цвет	Зеленый
Стиль	50°С (картон)
Напряжение	1,5 В
Мощность	1 милливатт
Позиция Количество в упаковке	1
Количество штук	1
Точность измерения	50 м
Батарейки в комплекте?	Да
Батарейки требуются?	Да
Тип ячейки батареи	щелочной
Батарея Описание	ААА
Вес изделия	132 г
