Как выбрать циркуляционный насос для горячего водоснабжения загородного дома. Подбор по параметрам.
Циркуляционные насосы Grundfos для систем горячего водоснабжения (ГВС)
Циркуляционные насосы для систем горячего водоснабжения (ГВС) бывают как постоянно работающими, так и работающими в автоматическом режиме. С «мокрыми», либо «сухими» роторами. В любом случае основными параметрами при его выборе, как и с другими циркуляционными насосами Grundfos, являются расход и напор. Помимо этого, в насосах циркуляции горячей воды есть ещё один важный показатель – потребляемая мощность насоса.
Параметры подбора циркуляционного насоса
Подбирая насос для ГВС необходимо определиться с высотой и протяженностью системы трубопроводов горячего водоснабжения, для расчета гидравлического сопротивления в системе. Зная данный параметр Вы сможете подобрать мощность насоса для эффективного преодоления сопротивления системы трубопроводов и доставки воды до всех точек водоразбора с нужным напором.
Нельзя забывать и максимально допустимое значение напора на выходе. Безопасное давление для долговременной работоспособности сантехники в системе должно быть не более 4,5 атмосферы. Для контроля давления рекомендуем установить редуктор давления BWT DIMO который обеспечит сохранность и работоспособность ваших смесителей, душевых кабин и леек, кранов и смесителей.
Какой циркуляционный насос для горячего водоснабжения выбрать?
Ассортимент насосов достаточно разнообразен и широк. Мы рекомендуем отдать предпочтение главному критерию — качеству насоса. Очень надёжный, с многочисленными положительными отзывами, и по оптимальной цене – это насос от компании GRUNDFOS (Россия). GRUNDFOS предлагает целый ряд моделей для бесперебойного и эффективного снабжения горячей водой вашего загородного частного дома.

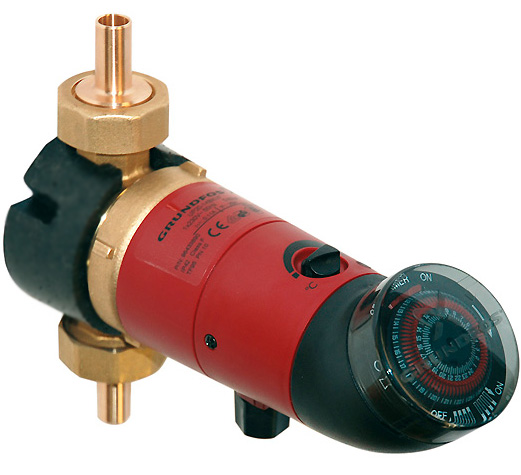

Циркуляционный насос COMFORT с двигателем на постоянных магнитах и её модификация COMFORT с функцией AUTOADAPT.
Запатентованная функция концерна GRUNDFOS обеспечивает запоминание электронным блоком насоса графика расхода горячей воды в системе ГВС вашего дома и строит работу на его основе.
Практически это значит, что насос устанавливается на трубе обратной подачи воды, а внешний датчик температуры на трубе подачи горячей воды. Циркуляционный насос в течении двух недель работает в тестовом температурном режиме. За данный период времени фиксируется график водоразбора. А именно, расход и временной график использования горячей воды по дням недели, с учетом рабочих и выходных дней. В итоге полученная информация анализируется, с учетом всех возможных нюансов, электроника насоса определяет оптимальный режим работы. В дальнейшем насос начинает работу за 15 минут до предположительного расхода воды. В результате, насос включается лишь тогда, когда это действительно необходимо и обеспечивает мгновенную подачу горячей воды, при этом реально экономя энергоресурсы и финансовые затраты.
Следует заметить эффективность двигателя COMFORT PM. Если сравнивать его с асинхронным двигателем насоса COMFORT UP, то двигатель на постоянных магнитах потребляет значительно меньше электроэнергии.
Если COMFORT UP потребляет 25 ватт, то COMFORT PM всего 8. Помимо этого, двигатель насоса отвечает европейским требованиям по энергоэффективности ECOMFORT 2015. Практически бесшумен и долговечен. Двигатель способен эффективно работать с водой, жёсткость которой оценивается в 4,99 градуса жёсткости. Сферическая конструкция ротора и саморегулирующийся подшипник, смазка которого осуществляется перекачиваемой жидкостью. Корпус насосов серии COMFORT PM выполнен из латуни. В продаже доступны модели со встроенными обратными и отсечными клапанами.
Grundfos позаботился и о том, чтобы потребитель не испытывал неудобств при проведении профилактического осмотра и чистки элементов насоса от окалины и другого мусора. Демонтаж насоса для этого не требуется, необходимо только перекрыть доступ воды запорными кранами и отсоеденить электронную часть насоса с рабочим колесом от корпуса насоса. Это не требует дополнительных инструментов и навыков, так как соединение насоса резьбовое. Осуществление осмотра в моделях со встроенными обратными и отсечными клапанами ещё проще – не потребуется установка запорных кранов.
Клапаны самостоятельно ограничат доступ воды к насосу.
Циркуляционные насосы COMFORT PM
Циркуляционные насосы COMFORT PM для систем горячего водоснабжения от компании GRUNDFOS (Россия) отвечают самым высоким требованиям безопасности и энергоэффективности в Европе. Приобретая любую модель оборудования, потребитель за разумные деньги получает комфорт, удобство, практичность и экономию. Именно поэтому покупку насосов Grundfos скорее следует рассматривать как удачную инвестицию, которая вскоре себя окупит.
Типовое обозначение на примере циркуляционного насоса COMFORT 15 -14 BXA PM
Типовой ряд COMFORT
- Максимальный диаметр всасывающего и напорного патрубков (DN), [мм] 15 = Rp ½», длина 80 мм
-
Максимальный напор [дм] 14 -
Модель: -
B — Корпус насоса из латуни -
Х — Встроенные отсекающий и обратный клапаны G 1, длина 140 мм -
А — Режим AUTOADAPT -
T — Режим контроля температуры -
PM — Ротор двигателя на постоянных магнитах
Циркуляционные насосы Grundfos Comfort PM доступны для заказа.
Доставим по Санкт-Петербургу, отгрузим в регионы и города России.
Циркуляционный насос для ГВС – советы по выбору и расчету насоса горячего водоснабжения
Насос циркуляционный для горячего водоснабжения (ГВС) отвечает за эффективную перекачку горячей воды во все точки потребления. Его правильный выбор означает, что в каждой точке установки вода имеет одинаковую температуру и достигает ее под соответствующим давлением.
Для чего нужен насос ГВС?
В простейшей установке без циркуляции, вода перекачивается в самые дальние точки водоразбора и там ее движение заканчивается. При открытии клапана в точке потребления, например, при открытии крана, вода температуры, которую она имеет в текущей точке сети. Только использование циркуляционных насосов ГВС заставляет воду в системе циркулировать, проходя через теплообменник, таким образом, постоянно поддерживая одну и ту же температуру. Таким образом, насос ГВС может сэкономить много денег (вам не нужно ждать, пока «свежая» горячая вода дойдет до точки потребления).
Нужен ли насос ГВС?
Вы можете установить систему ГВС без циркуляционного насоса — такие иногда создаются, потому что они дешевле и проще. Однако такая конструкция установки имеет серьезные недостатки, которых можно избежать именно благодаря установке насоса ГВС. Так что даже там, где это не является важным элементом для правильного функционирования системы, он может оказаться очень полезным. Установка насосного оборудования на ГВС, согласно существующим строительным нормам, является необязательной для помещений с отапливаемой площадью до 500 м2, но на практике, рециркуляция может потребоваться даже при наличии 2-3 отдельных точек горячего водоразбора.
Как рассчитать параметры насоса?
Циркуляционный насос должен обеспечивать напор достаточный для создания комфортного давления при одновременном включении кранов, во всех точках водоразбора. Конечно, точный расчет параметров всей системы водоснабжения и непосредственно самого насоса лучше доверить специалистам, но можно и «прикинуть».
Для этого существует множество онлайн калькуляторов.
Расчет систем ГВС с циркуляционными насосами в промышленных помещениях, и домах большой площади должна выполнять проектно-монтажная организация, которая будет нести ответственность за работоспособность системы.
Какой циркуляционный насос выбрать?
Циркуляционные насосы технически не очень разнообразны, но чрезвычайно сложны в конструкции. Немаловажно и то, что современные насосы имеют не только высокий КПД и низкую интенсивность отказов, но и привлекательную цену. В то же время они практически не требуют обслуживания — их работу можно очень точно контролировать, иногда даже удаленно.
Для циркуляции воды в частных домах, как правило, используют модели с «мокрым ротором». Насосы с «сухим» ротором редко используются в системах отопления частных домов и коттеджей, их используют для отопления многоквартирных домов, промышленных объектов, нежилых помещений.
Мы рекомендуем приобретать насос проверенных производителей. Конечно, продукция самых известных компаний стоит дороже, но насос ГВС — это вложение на годы, и относительно небольшая экономия на момент покупки обычно не оправдывает выбор продукта худшего качества.
Можно ли использовать для ГВС насос, предназначенный для отопления?
Несмотря на внешнее сходство, насосное оборудование для систем отопления и ГВС, не является взаимозаменяемым. Насосы отопления имеют больший запас мощности и прочности, которые просто бессмысленны для ГВС. Исключение составляют «сдвоенные насосы», предлагаемые многими ведущими европейскими производителями.
Циркуляционные насосы ГВС | Bola Systems
Циркуляционные насосы для горячей воды (ГВС) могут использоваться, в частности, в точках снабжения (ванна, раковина, душевые), где нам нужна горячая вода по запросу без ожидания в течение длительного времени. Особенно подходит для домов на одну и две семьи, в которых источник горячей воды находится дальше от точки потребления и вода остывает в трубах.
Ожидание горячей воды может быть неудобным и разочаровывающим, но также крайне неэкологичным и неэкономичным . Чтобы продемонстрировать это, если вы будете ждать десять секунд каждый раз, когда вы поворачиваете кран горячей воды, прежде чем вода желаемой температуры потечет, вы будете тратить таким образом почти 3000 литров воды без необходимости каждый год. №
Для повышения собственного комфорта, а также для сокращения расхода воды мы рекомендуем установить циркуляционный насос ГВС. Этот тип насоса рециркулирует воду обратно в котел по трубе и снова снабжает систему подогретой водой, которая всегда доступна сразу же в точке потребления (кран и т. д.)
В отличие от большинства обычных циркуляционных насосов, циркуляционные насосы ГВС имеют европейский сертификат для питьевой воды. Благодаря своей уникальной конструкции они также приспособлены для перекачивания жесткой воды.
Это особенно полезно в регионах, где более высокое содержание отложений может вызвать проблемы.
Для работы электронного циркуляционного насоса используется надежный и практически бесшумный электродвигатель с минимальной потребляемой мощностью. Его энергопотребление обычно находится в пределах 2 — 5 Вт. Помимо того, что синхронный двигатель устойчив к блокировке, эти насосы с мокрым ротором также соответствуют самым высоким гигиеническим стандартам и характеризуются долгим сроком службы . Они также устойчивы к коррозии и при необходимости могут использоваться для перекачки других жидкостей.
Как выбрать циркуляционный насос ГВС?
Ключевыми параметрами являются объем потребляемой воды и количество точек подачи (краны, душевые и т.д.), так как они являются основным источником потерь давления, возникающих в распределительной системе. Это должно соответствовать расход — объем воды, который насос может распределить за определенное время — обычно час.
Также важно выбрать систему управления насосом. Циркуляционные изделия ГВС подразделяются на насосы ВКЛ/ВЫКЛ , которые подключаются через таймер напрямую к розетке, без дополнительной регулировки (например, УП 15-14Б).
Вы также получите интеллектуальную помпу с AUTOADAPT, , которая автоматически адаптируется в зависимости от ваших моделей потребления. Это идеально подходит для объектов с регулярной эксплуатацией (например, Grundfos UP 15-14BA).

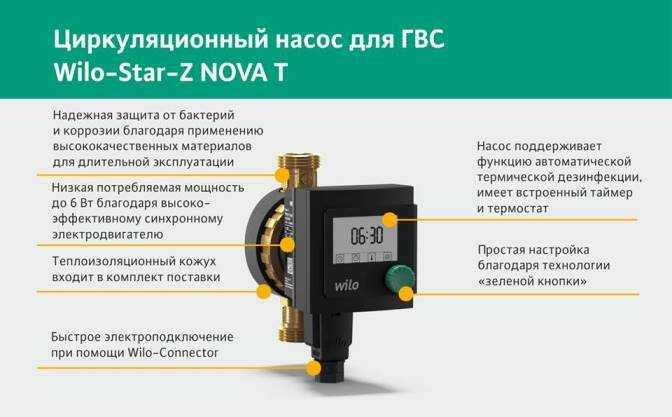

Последним вариантом являются «умные» насосы , оснащенные таймером (например, Wilo STAR Z-T).
Как разобраться в продуктовых линейках
Мы предлагаем только качественную и долговечную продукцию проверенных производителей: Grundfos — традиционный датский производитель, а Wilo — немецкий специалист, выпускающий большую часть своей продукции на собственных заводах.
Жалобы на продукцию у обоих производителей составляют менее 1% от проданной продукции исходя из нашего собственного опыта.
Grundfos:
- Серия COMFORT UP — это небольшие бытовые насосы с рабочим колесом из нержавеющей стали,
- Серия ALPHA N имеет конструкцию из нержавеющей стали с системой управления ВКЛ/ВЫКЛ,
- Серия UPS N / MAGNA N представляет собой насосы из нержавеющей стали для более крупных применений.
.
Wilo:
- Серия Star-Z NOVA — это небольшие бытовые насосы,
- Серия TOP-Z для больших приложений с системой управления ВКЛ/ВЫКЛ.
Для небольших помещений рекомендуем приобрести резервный источник питания для насосов, который обеспечит подачу горячей воды в случае отключения электричества.
Если вы не знаете, какой купить насос, мы с радостью вам поможем.
- Рабочее колесо из нержавеющей стали
- Одобрено для питьевой воды
- Простое подключение питания через кабель
- Обнаружение сухого хода
- со встроенным таймером и термостатом
- ЖК-дисплей
Не устраивает? Продолжить просмотр нашего ассортимента циркуляционных насосов на нашем сайте
Малоизвестная мощность циркуляционных насосов
Авторы и права: iStock/patanasak
Пьер Дельфорж (квасцы)
Создано в сотрудничестве с Эшли Леунг.
Что потребляет больше электроэнергии: мытье рук или питание холодильника? Во многих местах это может быть первое — как ни удивительно, одними из крупнейших потребителей энергии в наших зданиях являются насосы, которые циркулируют горячую воду. На самом деле, согласно исследованию Energy Solutions, многие из них увеличивают количество энергии, используемой для нагрева воды, на целых 50 процентов и потребляют столько же электроэнергии, сколько два обычных холодильника.
Циркуляционные насосы для горячей воды эффективно экономят воду, экономя до 1000 галлонов воды на человека в год. Без этих насосов кому-то, как правило, приходилось бы оставлять кран открытым на некоторое время и ждать, пока горячая вода из нагревателя пройдет по трубам — это означает, что много холодной воды, пригодной для использования, уходит прямо в канализацию. Циркуляционные насосы перемещают горячую воду по трубам вокруг здания, чтобы она была готова к использованию быстрее, ограничивая необходимость открывать кран и, следовательно, экономя много воды, времени и денег.
Не все насосы одинаковы
Наиболее распространенные циркуляционные насосы работают весь день, каждый день, независимо от того, активно вы используете горячую воду или нет. Это заставляет много тепла рассеиваться в трубах 24/7 и требует, чтобы водонагреватель работал больше, чтобы поддерживать воду горячей. Согласно недавнему отчету Energy Solutions, непрерывная работа насоса также потребляет много электроэнергии, фактически больше, чем два обычных холодильника в год.
Комбинированное использование энергии для нагрева воды и работы насоса делает эти циркуляционные насосы одними из самых больших энергопотребителей в домах и зданиях, которые их используют.
В некоторых циркуляционных насосах используется таймер, который можно запрограммировать на запуск насоса только в определенное время суток, но они по-прежнему работают от 12 до 16 часов в день, так что это лишь незначительное улучшение. К счастью, у нас есть другие, гораздо более эффективные модели, которые экономят столько же воды, потребляя лишь небольшую часть энергии. Эти варианты могут, например, включать насос по запросу, когда требуется горячая вода, или использовать другие передовые решения для управления в больших многоквартирных домах.
Эти умные циркуляционные насосы сэкономят вам больше денег на счетах за электроэнергию, а также сэкономят на счетах за воду. На самом деле, по данным Energy Solutions, эта экономия энергии и воды окупает затраты на насосы в течение 2–6 лет — это много, учитывая, что циркуляционные насосы могут служить десятилетиями.
Кроме того, непрерывные и управляемые по таймеру насосы являются препятствием для отказа от ископаемого топлива для нагрева воды для бытовых нужд, поскольку они заставляют водонагреватели с тепловым насосом, чистую альтернативу газовым водонагревателям, гораздо чаще работать в неэффективном режиме электрического сопротивления. чем обычно. В рамках своих усилий по электрификации коммунальные предприятия и штаты по всей стране стремятся установить в зданиях больше водонагревателей с тепловым насосом с помощью стимулов и строительных норм. Непрерывные и управляемые по таймеру насосы мешают этим усилиям, поскольку их необходимо заменять при установке водонагревателя с тепловым насосом, что увеличивает стоимость преобразования.
Политика в отношении циркуляционных насосов
Министерство энергетики (DOE) с 2016 года работает над разработкой стандарта энергоэффективности для циркуляционных насосов горячей воды. Эти усилия должны быть направлены не только на повышение эффективности двигателя насоса, поскольку это экономит лишь ограниченную часть потребляемой ими энергии.
Большие возможности для экономии энергии и выбросов углерода открываются при переходе от насосов непрерывного действия и управления по таймеру к управлению по требованию и другим передовым стратегиям управления. Это может сэкономить почти 90% электроэнергии, одна треть энергии нагрева воды и устранить барьер на пути к рентабельной электрификации нагрева воды, согласно Energy Solutions. И это тот тип преобразующей возможности, которую нам нужно использовать, если мы хотим серьезно сократить потери энергии, сократить выбросы и предотвратить климатический кризис.
Одной из многообещающих мер по переходу от расточительных традиционных циркуляционных насосов к умным и эффективным альтернативам являются гибкие стандарты устройств по требованию, которые Калифорния инициировала законопроектом Сената (SB) 49.в 2019 году. Эти стандарты относятся к циркуляционным насосам, потому что эти насосы особенно хорошо подходят для использования средств управления, позволяющих отвлечь спрос от периодов пикового спроса на электроэнергию, а также сократить загрязнение окружающей среды в результате уменьшенного сжигания газа.
Одна из самых широких возможностей стандарта
Внедрение стандарта согласно SB 49 для управления по требованию или других усовершенствованных решений для управления циркуляционными насосами горячей воды для бытовых нужд позволило бы сэкономить много электроэнергии для работы насоса и газа для нагрева воды. Исследователи обнаружили, что до 2030 года это может сэкономить калифорнийцам 5 миллионов метрических тонн CO2 и 7 тераватт-часов электроэнергии (что эквивалентно снятию с дорог 1 миллиона автомобилей в течение одного года). Это также сократит выбросы метана на 500-800 миллионов терм (еще 500000-800000 автомобилей будут выведены из эксплуатации в течение одного года). Этот стандарт станет одной из крупнейших и наиболее рентабельных возможностей стандартизации бытовой техники, которая поможет достичь цели AB 3232 по сокращению выбросов, связанных с использованием энергии в зданиях, на 40 процентов к 2030 году9.0005
Умные и эффективные циркуляционные насосы для всех
Регуляторы по требованию хорошо подходят для домов на одну семью.
Для больших многоквартирных домов с центральными системами горячего водоснабжения, где преобладают циркуляционные насосы из-за большей длины труб и времени ожидания горячей воды, необходимы более совершенные решения по управлению, такие как термически сбалансированные насосы с регулируемой скоростью. Эти приложения особенно важны с точки зрения справедливости, поскольку непропорционально большая доля домохозяйств с низким доходом проживает в квартирах, где неэффективные циркуляционные насосы вносят значительный вклад в их энергетическую нагрузку.
В дополнение к более высоким относительным затратам на растрату энергии, домохозяйства с низкими доходами часто имеют меньше возможностей для доступа к преимуществам новых, более эффективных продуктов, которые экономят деньги для тех, кто может позволить себе первоначальные затраты. Часто они являются арендаторами, не контролирующими выбор оборудования, такого как циркуляционные насосы. Стандарты являются одним из лучших способов гарантировать, что домохозяйства с низким доходом не останутся без внимания и получат равный доступ к преимуществам энергоэффективности и декарбонизации.
Экономия денег и планеты
Повышение энергоэффективности и сокращение загрязнения климата с помощью таких технологий, как интеллектуальные и эффективные циркуляционные насосы, помогают нам лучше интегрировать возобновляемые источники энергии в энергосистему и могут даже снизить стоимость электроэнергии. Они могут сэкономить всем нам деньги на счетах за коммунальные услуги, а также окупить себя за счет экономии, экономии энергии и воды, сокращения выбросов и обезуглероживания наших зданий перед лицом климатического кризиса. Наши лица, принимающие решения, должны сочетать политические рычаги, такие как SB 49, с технологическими решениями, такими как эффективные рециркуляционные насосы для горячей воды, чтобы направить нас на амбициозный, но необходимый путь вперед для достижения научно обоснованных климатических целей и сохранения пригодной для жизни планеты.
