Циркулярная пила с шиной направляющей: Пила циркулярная погружная + направляющая

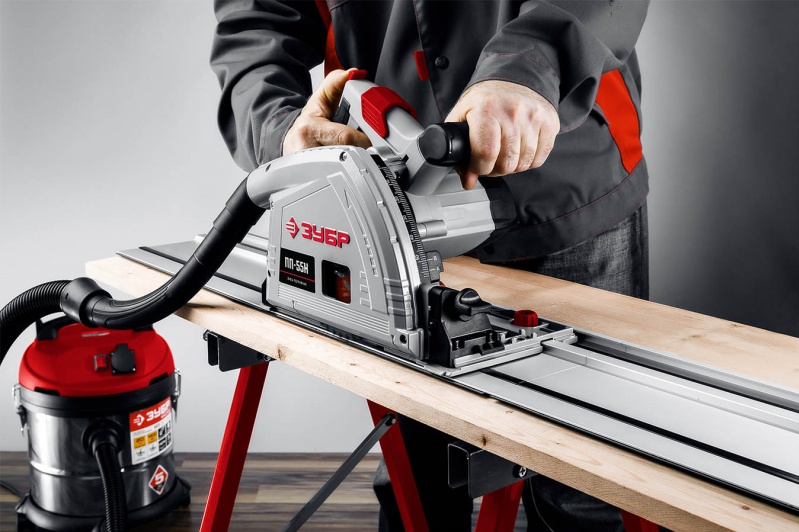

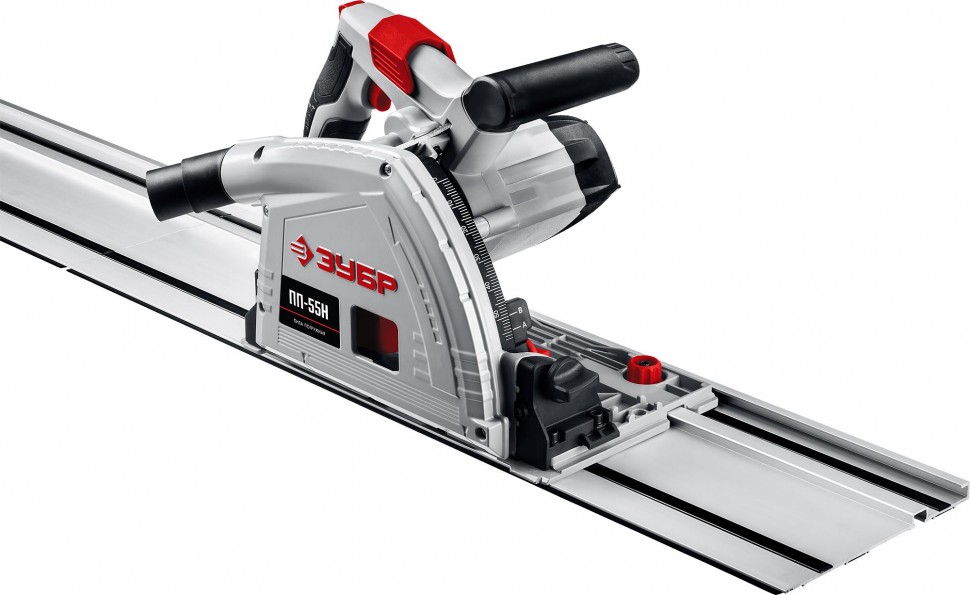

Пила циркулярная погружная + направляющая

Преимущества

Описание

Изделие для работ, требующих повышенной точности распила. Система погружения позволяет начать пиление в любой точке заготовки, благодаря чему можно выпиливать внутренние вырезы (например, под мойку или встраиваемую технику). Основание с соответствующим пазом позволяет использовать направляющую шину, что делает качественное пиление простым. Шина в комплекте существенно увеличивает точность пиления при длинных распилах

Применение

Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном

На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Техническая информация

Артикул
Мощность, Вт	1200
Число оборотов, об/мин	5000
Диаметр диска, мм	165
Посадочный диаметр диска, мм	20
Количество зубьев	48
Глубина пропила под углом 90 градусов, мм	55
Глубина пропила под углом 45 градусов, мм	42
Регулировка глубины и угла пропила	есть
Регулировка оборотов	нет
Плавный пуск	нет
Поддержание постоянных оборотов под нагрузкой	нет
Возможность работать с направляющей шиной	есть
Возможность подключения пылесоса	есть
Лазерная направляющая	нет
Защита от перегрузки	нет
Блокировка шпиделя	есть
Тип основания	ли­тое
Параллельный упор	нет
Быстрая замена щеток	нет
Длина кабеля, м	2. 5
Напряжение питания, В/Гц	230 / 50
Габариты, см	72x25x26
Масса изделия, кг	4.6
Масса в упаковке, кг	8. 5
Комплектация
Пила циркулярная	1
Диск пильный (образец)	1
Направляюща шина	2 70 см
Соединитель направляющих	1
Зажим	2
Патрубок пылеотводный	2 D32, D35
Ключ имбусовый	2
Руководство по эксплуатации	1

Документация

Инструкция
(скачать pdf, 2. 25 МБ)

Рекламная брошюра
(скачать pdf, 3.76 МБ)

Инструкция для печати
(скачать pdf, 2.31 МБ)

ПП-55Н_Приложение к инструкции
(скачать pdf, 181.33 КБ)

ПП-55Н_Приложение к инструкции
(скачать pdf, 181.33 КБ)

Сопутствующие товары

Защита глаз и лица

Защита рук

Пильные диски

Защита органов слуха

Направляющая шина для циркулярной пилы

02. 07.2021

Фирменная направляющая шина для циркулярной пилы стоит почти как сама пила. Тем не менее устройство является очень важным. Почему? Когда оно применяется, можно ли без него обойтись, можно ли чем-то заменить или изготовить собственноручно? Направляющая для циркулярной пилы дает определенные преимущества во время работы. В этой статье описываются эти преимущества, а также даются ответы на разные сопутствующие вопросы. Здесь же рассмотрено изготовление направляющей шины своими руками.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Заключение

Направляющая для «циркулярки» — приспособление крайне полезное, ведь каждому мастеру известно, сколь важно обеспечить ровный рез. Использование направляющей при работе с дисковой пилой делает процесс удобным и быстрым.

Статью подготовил мастер Роман для клиентов магазина Левша. рф

8 лучших направляющих для циркулярных пил 2022 года

Направляющая для циркулярной пилы является важным инструментом для выполнения прямых распилов на больших досках, но выбрать лучший для вашей мастерской непросто, поскольку доступно множество брендов и множество новые столяры не знают, как отличить одну марку от другой.

Мы выбрали для вас восемь различных марок направляющих для циркулярных пил. Мы рассмотрим каждый бренд и обсудим, почему один бренд нам нравится больше, чем другой, а также укажем на любые особенности, которые один бренд может предложить, а другой нет. Мы также включили руководство покупателя, в котором мы подробно рассмотрим, что делает направляющая циркулярной пилы и на что следует обратить внимание перед покупкой.

Продолжайте читать, пока мы подробно рассмотрим направляющие для циркулярных пил и обсудим длину, прочность, долговечность, салазки, простоту использования и многое другое, чтобы помочь вам сделать осознанную покупку.

Краткое сравнение наших фаворитов в 2022 году:

8 лучших направляющих для циркулярных пил:

1.

Направляющая для циркулярной пилы Kreg KMA2700 — лучшая в целом

Проверить последнюю цену

следующий уровень. Этот комплект поставляется с 48-дюймовой направляющей в двух секциях, что означает, что вы можете использовать более короткую длину для небольших проектов или соединить две половины для точной резки на четыре фута. Эти гусеницы оснащены противоскользящими ножками, поэтому вам не нужно использовать зажимы для получения высококачественных результатов. 9№ 0003

Эта высококачественная направляющая позволяет выполнять продольные, поперечные и косые пропилы с высокой степенью точности. Он может резать фанеру длиной до 50 дюймов и остается устойчивым благодаря противоскользящим направляющим. Направляющая помогает предотвратить расщепление, а стартовый блок помогает начать уверенно.

Единственным недостатком направляющей для циркулярной пилы Kreg KMA2700 является небольшой люфт между салазками и направляющей, что в некоторых случаях может привести к неточности углов.

В целом, мы считаем, что это лучшие направляющие для циркулярных пил этого года.

Pros

• 48-дюймовая гусеница
• Зажимы не нужны
• Полоски против сколов
• Стартовый блок

Минусы

• Некоторый люфт в дорожке

2. Kreg KMA2685 Направляющие для циркулярных пил – Лучшее соотношение цены и качества

Проверить последнюю цену

Kreg KMA2685 обладает рядом замечательных характеристик и является нашим выбором лучшей направляющей для циркулярной пилы за свои деньги. Эта модель работает немного иначе, чем направляющие для циркулярной пилы на гусеничном ходу, поскольку в ней используется линейка, прикрепленная к направляющей, которая проходит вдоль внешней стороны вашего запаса. Это означает, что вы можете делать продольные и поперечные разрезы на расстоянии до 24 дюймов от края доски. Нет необходимости в разметке – установите линейку на нужное расстояние и режьте. Он также совместим с большинством циркулярных пил и прост в настройке.

Прямолинейность реза зависит от материала, который иногда бывает плохим. В целом, эта модель не может делать все разрезы, но она действительно хороша в тех, которые может.

Pros

• Разрезы и поперечные пропилы шириной до 24 дюймов
• Направляющая увеличенного размера
• Нет необходимости измерять
• Простая установка

Минусы

• Небольшой максимальный диапазон
• В зависимости от линейки

3. Комплект направляющих WoodRiver 4 x 8 футов – выбор премиум-класса

Узнать последнюю цену

В отличие от двух предыдущих моделей, направляющая WoodRiver 4 x 8 футов не край доски. Эта модель включает в себя две направляющие 56 дюймов для поперечной резки большинства листов фанеры. Он сделан из алюминия, который лучше пластика, используемого в других моделях, и делает его легким, но очень прочным. Он также поставляется с зажимом, который вы можете использовать, чтобы закрепить его на месте во время резки.

Однако в этой модели отсутствует инструкция, что усложняет сборку набора. В нем также отсутствует подставка для циркулярной пилы, как в других наборах из нашего списка. Это означает, что вы должны использовать его как настоящую направляющую, удерживая циркулярную пилу параллельно краю во время резки и надеясь, что ваша рука не соскользнет и не вытолкнет пилу из выравнивания. Это означает, что вы не получите такой точный срез, как с другими моделями.

Этот набор значительно дороже других, но опытные пользователи, как правило, довольны его результатами.

Pros

• Зажимы для безопасных пропилов
• Направляющие 56 дюймов
• Можно использовать в любом направлении

Минусы

• Нет инструкции
• Отсутствие базы для циркулярной пилы
• Дорогой

4. Направляющая Bora WTX с зажимной кромкой и прямым пропилом для дисковых пил

Узнать последнюю цену

Направляющая Bora WTX с зажимной кромкой и прямым пропилом для дисковых пил представляет собой прочную жесткую алюминиевую направляющую. В комплект входит 50-дюймовый зажим и 50-дюймовый удлинитель, поэтому он может резать доски шириной до 100 дюймов, а регулируемый зажим надежно удерживает направляющую на любой поверхности. Кроме того, этот набор направляющих предназначен исключительно для использования с пильной пластиной Bora 544006 WTX (продается отдельно).

Проблема, с которой мы столкнулись с Bora WTX, заключалась в том, что она блокируется только на одном конце, и иногда пила может отклоняться от оси на несколько градусов при более длинных пропилах. Еще одна проблема заключалась в том, что салазки не скользили легко по направляющей, когда мы делали разрезы, и они были шероховатыми.

Pros

• Жесткий алюминий
• Длина 100″
• Регулируемый конец зажима

Минусы

• Запирается только с одной стороны
• Не скользит гладко

5. POWERTEC 71387 55-дюймовый соединительный комплект для направляющих

Проверить последнюю цену . Комплект разъемов для пил помогает легко подключить нашу пилу и сокращает время настройки. Направляющая изготовлена ​​из алюминия профессионального уровня, который не изгибается и не деформируется со временем и остается легким.

Нам понравилось использовать набор POWERTEC, и он работал хорошо. Однако нам не понравилась храповая система, которая прижимала направляющую к режущему материалу. Казалось, он никогда не работал должным образом, что стоило много времени на сброс.

Pros

• Направляющая 55″
• Комплект разъемов для пилы
• Алюминий профессионального класса
• Подключаемый

Минусы

• Неисправность храповика хомута

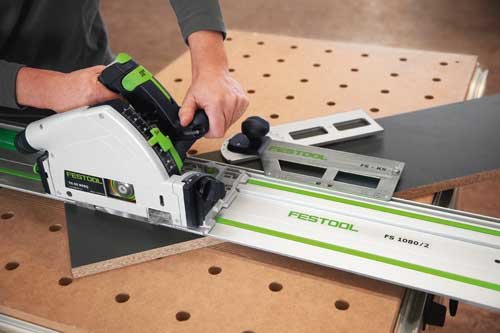

6. Направляющая Festool FS-800/2 32″ для циркулярной пилы

Проверить последнюю цену более высокая стоимость. Вы можете приобрести направляющую Festool до 197 дюймов в длину, чего должно быть более чем достаточно для большинства приложений. Эта модель также включает в себя удобную защиту от осколков, которая помогает уменьшить количество осколков, образующихся при резке. Алюминий профессионального класса позволяет создать прочную, но легкую направляющую, которую можно транспортировать куда угодно.

Самым большим недостатком Festool FS-800/2 является то, что он не соответствует цене, а более крупные модели могут быть довольно дорогими.

Pros

• Несколько размеров
• Защита от осколков
• Легкий

Минусы

• Ширина реза 32″
• Дорогие обновления

7. Направляющая SHOP FOX D4362 для W1835

Узнать последнюю цену — скользящая поверхность снизу, помогающая удерживать направляющую на месте во время резки. Это легкая направляющая, которая позволяет выполнять как косые, так и точные прямые разрезы.

Проблема с направляющей SHOP FOX D4362 для W1835 заключается в том, что она настолько проста, насколько это возможно. Эта модель не оснащена салазками или зажимами для надежного удержания ее на поверхности, что означает, что в некоторых случаях она может скользить. Кроме того, мы попробовали две из них, и у обеих моделей были повреждены углы, и когда мы просмотрели другие обзоры этой марки, мы также заметили множество других жалоб на погнутые углы.

Плюсы

• Ширина 55″
• Поверхность скольжения
• Противоскользящая нижняя поверхность
• Позволяет делать косые и прямые пропилы

Минусы

• Поврежденные углы
• Без салазок
• Без зажимов

8. Плита для циркулярной пилы Bora 543056K и система направляющих линейки

Проверить последнюю цену зажимы с обеих сторон материала, который вы режете, для меньшего смещения. Высококачественный алюминий прочный и легкий, а прилагаемые салазки подходят для большинства циркулярных пил.

Самая большая проблема, с которой мы столкнулись при рассмотрении пластины для циркулярной пилы Bora 543056K и системы направляющих линейки, заключалась в том, что входящие в комплект салазки были очень хрупкими. Он не удерживал пилу прочно и не скользил плавно, что увеличивало работу, необходимую для резки. Толкая салазки, мы заметили, что они издают громкий скрип, а иногда мы ощущали некоторый изгиб направляющей, из-за чего углы немного смещались.

Pros

• Ширина пропила 50″
• Зажимы с обоих концов
• Высококачественный алюминий
• Подходит для большинства пил

Минусы

• Хлипкие салазки
• Скрипы салазок
• Изгиб гусеницы

Руководство покупателя. Как приобрести лучшую направляющую для циркулярной пилы

Давайте обсудим некоторые из наиболее важных моментов, которые следует учитывать перед покупкой направляющей для циркулярной пилы.

Преимущества

Использование направляющей для циркулярной пилы дает три основных преимущества.

Прямые пропилы

Направляющие помогают удерживать циркулярную пилу на прямой траектории, что позволяет выполнять более ровные пропилы на больших досках. Трудно делать прямые пропилы в больших кусках дерева без одного и углов, а другие детализированные пропилы почти невозможны. Направляющие рельсы очень точны и работают намного лучше, чем линейные чертежи.

Уменьшение осколков

Направляющая оказывает дополнительное давление на доску, что помогает уменьшить расщепление, возникающее, когда пила прорезает древесину и перемещается по доске. Это также помогает предотвратить царапание дерева пилой или появление других неприглядных отметин, которые часто встречаются при работе с тяжелой настольной пилой.

Портативность

В отличие от направляющих, встроенных в ваш верстак и настольную пилу, эти направляющие для циркулярных пил являются переносными, и вы можете брать их с собой на работу. Многие из этих проводников весят менее десяти фунтов, а некоторые весят всего один фунт.

Длина

При выборе направляющей для циркулярной пилы одним из самых важных параметров является длина. Направляющая должна быть такой же длины, как древесина, которую вы собираетесь резать. Большинство направляющих имеют длину от 36 до 50 дюймов, но они могут быть практически любого размера, и в нашем списке есть несколько направляющих, которые могут достигать более 100 дюймов.

Материал

Материал, используемый для изготовления направляющей, также имеет особое значение. Большинство высококачественных направляющих изготавливаются из стали или алюминия. Сталь намного прочнее, точнее и прочнее, но и намного тяжелее. Алюминий дешевле, легче и подходит для большинства проектов.

Большинство направляющих в нашем списке изготовлены из алюминия и предназначены для домашнего столяра. Стальные направляющие обычно предназначены для коммерческого использования.

Рукоятка

Многие направляющие имеют материал для захвата, который помогает предотвратить скольжение направляющей во время резки циркулярной пилой. Вспененный каучук является лучшим доступным материалом для захвата. Однако зажимы работают намного лучше, и многие бренды позволяют вам прижимать хотя бы один конец направляющей к материалу для повышения стабильности и точности. Марки, которые позволяют зажимать направляющую с обоих концов, обеспечат самые прямые разрезы и, как правило, самые дорогие.

Зажимы также могут вызвать новый набор проблем, так как у нас было несколько брендов, у которых возникли проблемы с храповой системой зажимов и другими, которые были трудны в использовании.

СМОТРИТЕ ТАКЖЕ: Наши обзоры лучших циркулярных пил этого года

Заключение

При выборе лучшей направляющей для циркулярной пилы для деревообрабатывающей мастерской самым важным параметром является длина. Руководство должно помочь вам распилить дерево достаточного размера для вашего проекта. Слишком большая длина направляющей может привести к изгибу, что может сбить ваши углы. Если у вас есть длина, вам нужна качественная конструкция и плавно движущиеся салазки. Пила должна легко крепиться к салазкам, и она должна плотно фиксироваться. 9№ 0003

Направляющая для циркулярной пилы Kreg KMA2700 — наш лучший выбор и прекрасный пример направляющей для циркулярной пилы со всеми необходимыми функциями. Он прочный и легкий. У него плавно движущиеся салазки, и он позволяет выполнять сложные разрезы. Направляющие для циркулярных пил Kreg KMA2685 — это наше лучшее соотношение цены и качества, и, несмотря на то, что они короткие, они обладают всеми функциями топ-модели и идеально подходят для небольших магазинов и проектов.

См. также:

• 5 Тенденции лестничных перил в 2022 году (18 идей)
• 8 лучших прямых зажимов

Содержание

• 1 Краткое сравнение наших фаворитов в 2022 году:
• 2 8 лучших направляющих для циркулярных пил:
  • 2.1 Направляющие рельсы – лучшее соотношение цены и качества
  • 2,3 3. Комплект направляющих WoodRiver 4 x 8 футов – выбор премиум-класса
  • 2,4 4. Направляющая Bora WTX с зажимной кромкой и прямым пропилом для дисковых пил
  • 2,5 5. POWERTEC 71387 Соединение направляющих рельсов 55″ Набор
  • 2.6 6. Festool FS-800/2 32 ″ Кругковая пила Guide Guide
  • 2. 7 7. Магазин Fox D4362 Руководство для W1835
  • 2.8 8. Bora 543056K Кругковая пила и прямая система Руководство — Как приобрести лучшую циркулярную пила.0032
• 4 Заключение

Почему и как использовать циркулярную пилу и направляющую

Направляющая для циркулярной пилы — зачем и как ее использовать

В этом кратком руководстве мы объясним причины, по которым вам следует использовать циркулярную пилу и направляющую, а также несколько советов по правильной настройке циркулярной пилы. .

Как выглядит циркулярная пила и направляющая в действии?

Для целей руководства мы будем использовать Bosch GKS 65 Циркулярная пила. Мы сотрудничаем с направляющей FSN 800, но вы можете щелкнуть здесь, чтобы увидеть, какие направляющие есть в наличии.

Чтобы увидеть пильный диск и направляющую в действии, посмотрите наше эксклюзивное видео на Toolstop TV:

Зачем использовать направляющую?

Проще говоря, это лучший способ гарантировать точные, прямые и аккуратные разрезы под углом 90° или 45°. Если вам нужно распилить заготовки, которые должны быть аккуратно и аккуратно соединены друг с другом, то для этого подойдет циркулярная пила (правильно настроенная) и направляющая. Все эксперты утверждают, что при использовании этой настройки вы получите «абсолютную точность».

Направляющая также помогает предотвратить осколки заготовки благодаря защите от осколков на ее кромке.

Таким образом, при использовании направляющей возможны чистые и точные резы снова и снова.

И вам не нужно использовать зажимы, которые могут загромождать линию реза. Направляющие рельсы хорошего качества имеют клейкие ленты, которые помогают прижимать их к заготовке.

Направляющая в нашей демонстрации изготовлена ​​Bosch, и, конечно же, DWS520KT отлично с ним работает. Однако пила также совместима с направляющими рельсами других производителей.

Как настроить погружную или циркулярную пилу

Наиболее очевидной настройкой, которую необходимо выполнить, является глубина пропила.
