Винты и их отличия от болтов
Винт – крепёжное изделие для соединения деталей, одна из которых может быть с внутренней резьбой. Винт имеет вид стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом. Передающим усилие элементом могут являться различного рода головки, шлицы в торце стержня и другие конструктивные особенности изделия.
Винт предназначен для образования резьбового соединения или фиксации.
Разновидностью винта также является шуруп. Это крепёжное изделие отличается тем, что имеет коническое сужение на конце и более редкую резьбу. Шуруп, создающий резьбу при вкручивании, называется самонарезающим винтом — в просторечии «саморезом».
Размеры винтов
Каждый винт маркируют двумя числами, например 4×30. Первое число — это диаметр винта под головкой в миллиметрах, второе — длина в миллиметрах участка винта, находящегося внутри детали, т. е.
длина от острия до большего из поперечных сечений головки. Для винтов с потайной головкой это суммарная длина стержня и головки, в то время как для винтов с полукруглой головкой — только длина стержня.
У винтов для металла, называемых также машиностроительными, метрическими или просто винтами, диаметр стержня постоянен по длине.
Винт либо вкручивают в просверленное в металле резьбовое отверстие либо пропускают в сквозное отверстие в пакете скрепляемых деталей, после чего на его конец надевают плоскую или пружинную шайбу и навинчивают гайку так, что детали крепко сжимаются между собой. Гайки обозначаются буквой М и маркируются цифрами от М1 до М68. Цифра обозначает диаметр винта в миллиметрах, для накручивания на который предназначена гайка: например, гайка М4 подходит к винту диаметром 4 мм. Однако, даже если диаметры гайки и винта одинаковы, это еще не говорит о том, что гайку во всех случаях можно накрутить на винт: если гайка и винт имеют разные шаг и профиль резьбы (высоту витков), то они не подойдут друг к другу.
Винт от болта отличается способом соединения. Расчет болта идет на срез (большая нагрузка приходится на место, перпендикулярное соединяемым деталям). Расчет винта идет на нераскрытие стыка (основная нагрузка приходится на место, расположенное вдоль или параллельно оси скрепляемых деталей).
По конструкции винт очень похож на болт. Тем не менее их основное различие заключается в применении: болт проходит через соединяемые детали насквозь, на него накручивется гайка, а винт при помощи отвертки вкручивается в одну из соединяемых деталей, имеющую резьбу.
Винт можно затянуть либо выкрутить с помощью отвертки или торцевого ключа, вставленного в прорезь его головки. Болт затягивается гаечным ключом или гайкой. Болт не может вращаться в результате соединения двух деталей, как некоторые разновидности винтов, используемые в подвижных перемещающихся машинных механизмах.
Головку винта при вкручивании часто углубляют в соединяемую деталь, при болтовом соединении она чаще остается на поверхности.
Разница между болтом и винтом
- Изделия отличаются креплением. Винт, хоть и допускает использование гаек, все же предназначен для крепления в резьбовых отверстиях, как и болт – для соединения с определенными деталями.
- Специфика монтажа. Винт прокручивается, а болт остается в статическом положении.
- При работе используются разные инструменты и какого-либо универсального ключа или отвертки не существует.
- Болт не вращается, а винты имеют такое свойство. Поэтому, последние могут использовать для оснащения подвижных механизмов.
- Болты всегда с головками, у винтов встречаются разновидности без них.
- Винты бывают с небольшим диаметром, а болты нет (самый мелкий диаметр болта — М6), поэтому диапазон размеров у них отличается.
- При выборе винтового соединения важно учитывать нагрузку только на растяжение, в случае с болтами – растяжение и срез.
Виды винтов
Винт DIN 7985
Винт полусфера: применяется в крепежных соединениях в комплекте с гайкой, шайбой.
Используется в строительстве, машиностроении, мебельном производстве.
Материал: сталь с 1008, класс прочности 4.8, головка потайная, шлиц Pozidriv, Philips, резьба полная метрическая среднего класса точности.
Винт DIN 965
Винт потайной: применяется в крепежных соединениях в комплекте с гайкой, шайбой. Используется в строительстве, машиностроении, мебельном производстве.
Материал: сталь с 1008, класс прочности 4.8, головка потайная, шлиц Pozidriv, резьба полная метрическая среднего класса точности.
Винт барашковый DIN 316, сталь С1008, оцинкован
Применяется в крепежных соединениях в комплекте с гайкой и шайбой при необходимости быстрой и четкой разборки соединения. Отличительной особенностью рассматриваемого винта от его аналогов является наличие специальных двух лепестков, благодаря которым монтаж и демонтаж соединения можно выполнять вручную, без помощи каких-либо инструментов.
Используется в машиностроении и строительстве.
Чаще всего такой крепежный элемент используется при сборке мебели и в быту.
Винт c кольцом DIN 444
Эксплуатируют винт DIN 444 в разнообразных шарнирных и такелажных конструкциях, обеспечивая при этом высокую степень надежности .Применяют в машиностроении, приборостроительной отрасли, строительстве и других областях.
Винт конфирмат предназначен для сборки, стяжки элементов мебели из древесины, древесно-стружечной плиты, клееной фанеры и т.п. Благодаря специальному профилю резьбы и ее чистой поверхности можно быстро и легко ввинтить конфирмат, получая высокую точность соединения. Небольшой диаметр стержня позволяет исключить появление трещин. Необходимо предварительное сверление.
Головка — потайная Шлиц — внутренний шестигранник Резьба — разреженный шаг Наконечник – тупой, Материал — сталь С1022 Покрытие – цинк.
Винт с крюком используется на строительных площадках или при ремонтно-отделочных работах.
Имеют широкий спектр применения во многих отраслях, а так же широко используются в быту для различных крепежей и подвесов.
КАТАЛОГ ВИНТОВ
С уважением,
Команда Факультета Крепежных систем
#РДС-Академия
Винт и болт — отличия. WikiСтатья.
В любом строительстве не обойтись без таких крепежных элементов, как болты и винты. Применяются они повсеместно для крепления различных строительных конструкций.
Но как разобраться, где применять винт, а где болт? Для этого надо в первую очередь знать, что из себя представляют данные крепежные соединения.
Рассмотрим, в чем основные отличия таких популярных метизов как болты и винты.
Болт представляет собой стержень с частичной или полной резьбой; конец его венчает шестигранная головка.
Сфера использования болтов очень широка: соединения различных строительных конструкций, в производстве мебели.
Винт внешне почти не отличается от болта: также представляет собой металлический стержень с головкой, создавая резьбовое соединение.
Основное назначение винта — это создание контролируемого перемещения деталей.
ТОП товаров из нашего каталога
Болты
Болт DIN 933 цинк
от 14.3 р.
за уп.
Подробнее
Винты, эксцентрики
Винт Конфирмат
от 18.4 р.
за уп.
Подробнее
Винты
Винт DIN 7985 цинк
от 11.6 р.
за уп.
Подробнее
Винты
Винт DIN 965 цинк
от 10.1 р.
за уп.
Подробнее
Гайки и болты для мебели
Болт DIN 603 мебельный
от 9.5 р.
за уп.
Подробнее
Метрический крепеж усиленный
Болт DIN 933 высокопрочный
от 14.
8 р.
за уп.
Подробнее
Если болт и винт имеют одну и ту же конструкцию, в чем же тогда их различия?
Как определить, в каком случае необходимо применять тот или иной вид крепежа?
Основные отличия:
- Винт завинчивается в одну из деталей, которую необходимо скрепить. Болт же можно применять в качестве крепежа только при наличии гайки. То есть резьба винта может служить только для вворачивания в одну из деталей, а резьба болта применима для навинчивания гаек.
- Болт закручивают при помощи шестигранного ключа. Винт закручивают отверткой
- Винт имеет резьбу по всей длине стержня; болт чаще оснащен неполной резьбой
- Соединение при помощи болта намного надежнее, так как дополняется гайкой; винтовое соединение не такое прочное
- Существенная разница в размерах изделий
На сайте компании ГОСКРЕП Вы можете ознакомиться с ценами и характеристиками болтов или винтов в любое удобное для Вас время.
Выбирая интернет-магазин крепежных материалов ГОСКРЕП, Вы существенно экономите свое время на выбор и покупку товара. Приобрести качественный товар по доступной цене возможно, лишь позвонив нам и заказав необходимый крепеж, или самостоятельно (через Корзину) выбрать интересующую Вас продукцию.
Винт Определение и значение — Merriam-Webster
1 из 2
ˈskrü
1
а
: простая машина наклонного типа, состоящая из цельного цилиндра со спиральными канавками и полого цилиндра с соответствующими канавками, в который она вставляется
б
: деталь в форме гвоздя или стержня со спиральным пазом и прорезной или утопленной головкой, предназначенная для введения в материал путем вращения (как с помощью отвертки) и используемая для скрепления между собой кусков твердого материала
2
а
: винтообразная форма : спираль
б
: оборот винта
также
: поворот как винт
с
: винтовое устройство (например, штопор)
3
: измученная лошадь
4
в основном англичане
: небольшой пакет (от табака)
5
: тюремный надзиратель
6
: человек, умеющий торговаться
также
: шкура
7

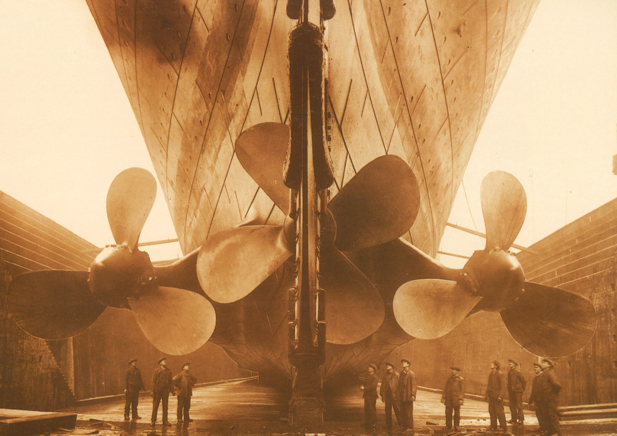

: гребной винт, особенно судовой
8
а

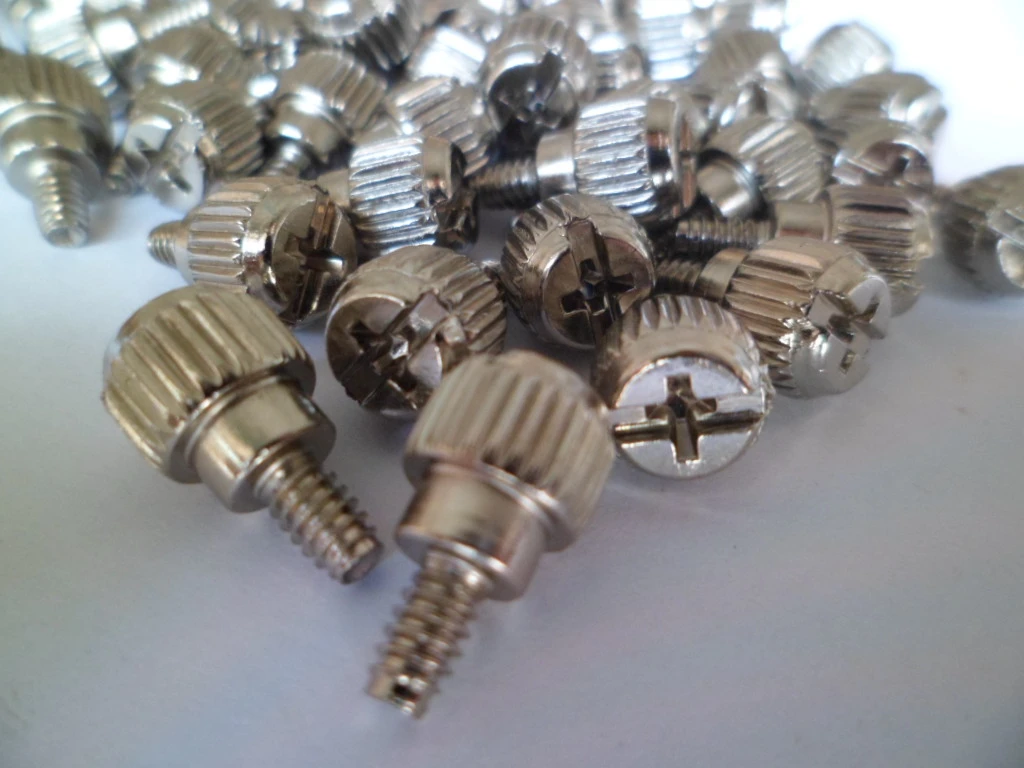

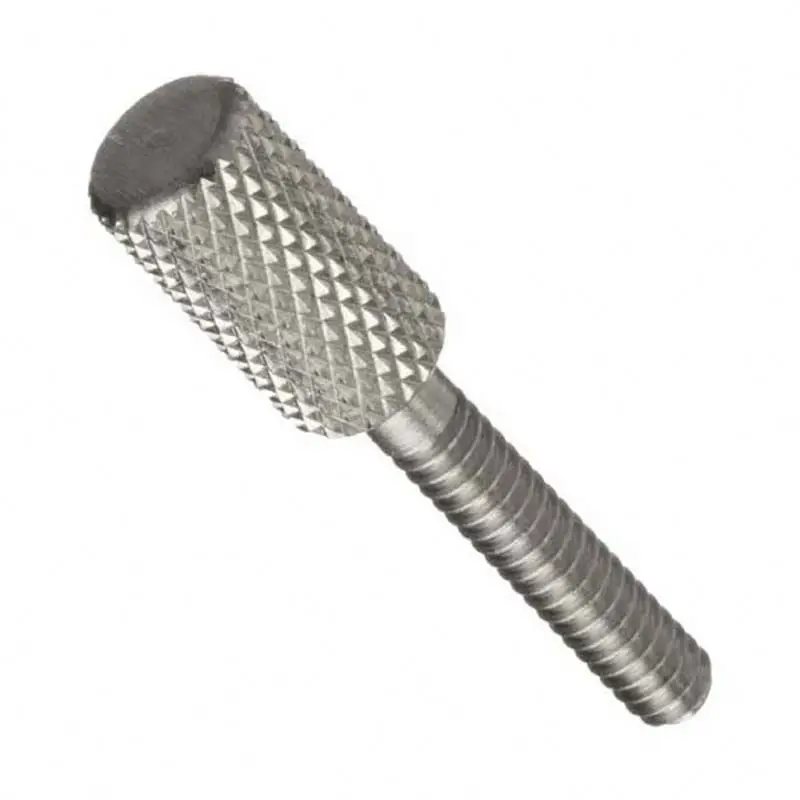

: винт с накатной головкой 1
б
: давление или карательные меры, направленные на принуждение
— используется в основном во фразе прикрутить винты к или прикрутить винты к
9
а
вульгарный
: половой акт
б
вульгарный
: партнер в половом акте
винтообразный
ˈskrü-ˌlik
имя прилагательное
винт
2 из 2
переходный глагол
1
а(1)
: для крепления, крепления или закрытия с помощью винта
(2)
: соединять или разделять с помощью винта или вращательного движения
(3)
: для плотного прижатия в приспособлении (таком как тиски), приводимом в действие винтом
(4)
: приводить в действие, затягивать или регулировать с помощью винта
(5)
: пытать с помощью винта с накатанной головкой
б
: заставить вращаться по спирали вокруг оси
2
а(1)
: скручиваться в натянутые конфигурации : искривляться
морщиться
(2)
: косоглазие
(3)
: смять
б
: для снабжения спиральной канавкой или гребнем : резьба
3
: для увеличения интенсивности, количества или способности
пытаясь набраться храбрости, чтобы признаться — Уилл Скотт
4
а(1)
: плохо обращаться или эксплуатировать путем вымогательства, обмана или недобросовестных действий
специально
: лишить или обмануть что-то должное или ожидаемое
(2)
: обращаться с целью причинения вреда или ущерба (в отношении репутации лица)
использовать доступный федеральный механизм, чтобы обмануть наших политических врагов — Дж.
W. Dean III
— часто используется как обобщенное ругательство
Да пошел ты!
б
: извлекать путем давления или угрозы
5
вульгарно
: для кости с
непереходным глаголом
1
: , чтобы повернуть, как или в виде винта
2
: , чтобы повернуть или двигаться с закрученным или обработанным движением
3
Вульгар.
: совокупление
отвертка
существительное
Фразы
ослабить винт
: быть психически неуравновешенным
Синонимы
Глагол
- искривляться
- деформировать
- исказить
- деформация
- скос
- пытки
- warp
Просмотреть все синонимы и антонимы в тезаурусе
Примеры предложений
Глагол
Я скрутил доски вместе.
Шкафы прикручены к стене.
Плотно завинтить крышку .
Вкрутите лампочку в светильник.
Крышка навинчивается на банку .
Лампочка вкручивается прямо в .
Узнать больше
История слов
Этимология
Существительное
Среднеанглийское scrue , от среднефранцузского escroe внутренний винт, гайка, от средневековой латыни scrofa , от латинского, посев
Первое известное использование
Существительное
Глагол
около 1597 г.
, в значении, определенном в переходном смысле 1a(1)
Путешественник во времени
Первое известное использование винт был
в 15 веке
Посмотреть другие слова того же века
Словарные статьи Рядом с
винт
скревер
винт
завинчивающийся
Посмотреть другие записи рядом
Процитировать эту запись
Стиль
MLAChicagoAPAMMerriam-Webster
«Винт.» Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/screw. По состоянию на 31 декабря 2022 г.
Копия цитирования
Детское определение
Винт
1 из 2
существительное
ˈskrü
1
а
: простая машина, состоящая из сплошного цилиндра с намоточной канавкой вокруг него и полого цилиндра с соответствующими канавками, в который она входит
б
: металлическая деталь в форме гвоздя или стержня с канавкой для намотки, используемая для скрепления цельных деталей между собой
2
а
: нечто, имеющее форму винта : спираль
б
: акт завинчивания : скручивание
с
: винтовое устройство (в качестве штопора)
3
: пропеллер
винтообразный
-лик
имя прилагательное
винт
2 из 2
глагол
1
а
: для крепления, крепления или закрытия винтом
б
: для работы, затяжки или регулировки с помощью винта
с
: для накручивания или скручивания на винтовой резьбе
2
: вывернуться из формы
лицо испорченное от боли
3
: увеличить сумму
попытка облажаться достаточно наглости, чтобы спросить
облажался
существительное
Медицинское определение
винт
существительное
ˈskrü
: устройство с резьбой, используемое в костной хирургии для фиксации частей (например, фрагментов сломанных костей)
Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!
Merriam-Webster без сокращений
винт | компонент машины | Британика
Винты и головки винтов
См.
все материалы
- Ключевые сотрудники:
- Уильям Селлерс
- Похожие темы:
- винт Архимеда
установочный винт
силовой винт

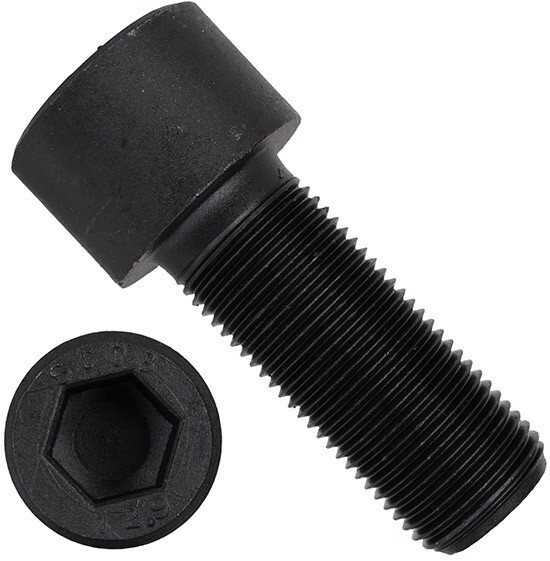

колпачковый винт
стягивающий винт
См. все связанные материалы →
винт , в машиностроении, обычно круглый цилиндрический элемент с непрерывным спиральным ребром, используемый либо в качестве крепежного элемента, либо в качестве модификатора силы и движения.
Хотя пифагорейский философ Архит из Тарента (5 век до н.э.) является предполагаемым изобретателем винта, точная дата его первого появления в качестве полезного механического устройства неясна. Хотя изобретение водяного винта обычно приписывают Архимеду (3 век до н.э.), существуют свидетельства того, что подобное устройство использовалось для орошения в Египте в более раннее время. Винтовой пресс, вероятно, изобретенный в Греции в 1 или 2 веке до нашей эры, использовался со времен Римской империи для глажки одежды. В I в.
н.э. в прессах для вина и оливкового масла использовались деревянные винты, а также резцы (метчики) для нарезания внутренней резьбы.
Еще из Britannica
Ручной инструмент: Винтовые инструменты

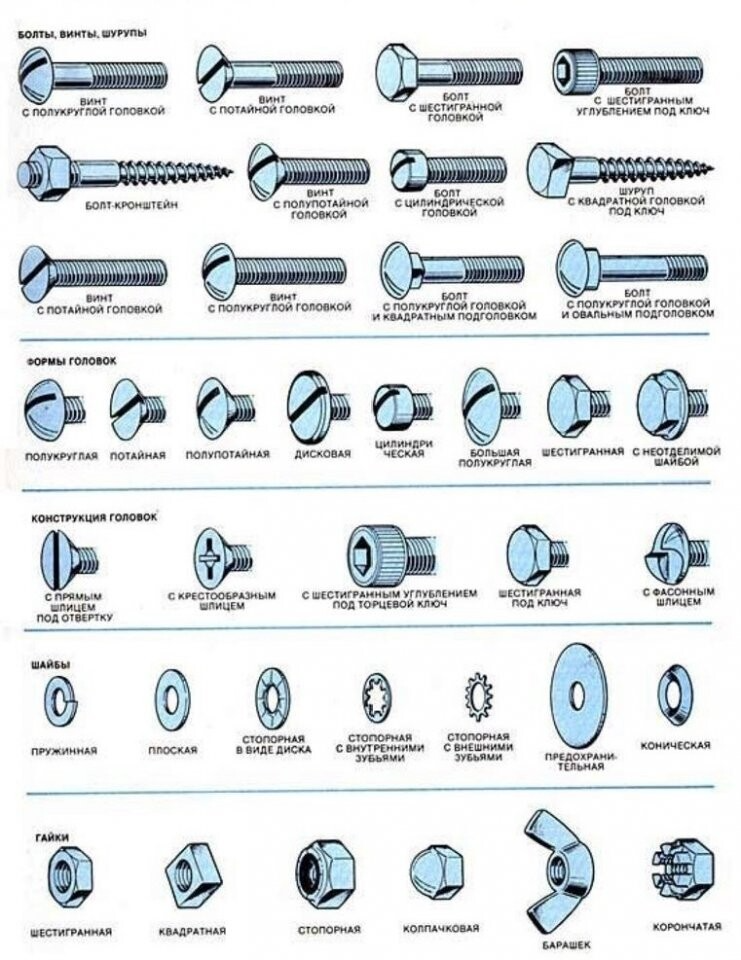

На рисунке, который показывает основные типы винтов и головок винтов, используемых в современном детали имеют резьбовое отверстие или в сочетании с гайкой. Эти винты растягиваются при затягивании, и создаваемая растягивающая нагрузка скрепляет детали. Крепежные винты имеют различные типы головок, большинство со шлицами под отвертку. Они изготавливаются в меньших размерах, чем винты с головкой и болты.
Установочный винт на рисунке входит в резьбовое отверстие в одном элементе; при затягивании чашеобразный наконечник вдавливается в ответный элемент (обычно вал) и препятствует относительному движению. Установочные винты также изготавливаются с коническими и цилиндрическими наконечниками, которые входят в соответствующие отверстия, а также с прорезными и квадратными головками.
Шпилька представляет собой стержень с резьбой на обоих концах. Он постоянно ввинчивается в один элемент и зажимается гайкой на другом конце.
Самонарезающие винты формируют или нарезают сопрягаемую резьбу в таких материалах, как металлы, пластмассы, стекловолокно, асбест и фанера, пропитанная смолой, при ввинчивании или завинчивании в просверленные или забитые (литые) отверстия. Саморез на рисунке образует резьбу, перемещая материал, прилегающий к направляющему отверстию, так что он обтекает винт. Самонарезающие саморезы имеют режущие кромки и полости для стружки, которые создают сопрягаемую резьбу за счет удаления материала.
Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас
Шурупы изготавливаются самых разных диаметров и длин; при использовании больших размеров просверливаются пилотные отверстия, чтобы избежать расщепления древесины. Шурупы — это большие шурупы, используемые для крепления тяжелых предметов к дереву.
