Диаметр напильника для заточки цепи: как правильно подобрать и использовать

Содержание

как правильно подобрать и использовать

Главная » Бензопилы

Работа бензопилы с притупленными кромками режущих звеньев пильной цепи снижает эффективность применения инструмента практически наполовину. В самом простом варианте проблему решает напильник для заточки цепей бензопил в комплекте с направляющим устройством.

Простое приспособление по производительности уступает заточным устройствам с электрическим или механическим приводом, но дает существенный выигрыш в стоимости. Правильная заточка цепи с должным качеством может быть выполнена оператором непосредственно на рабочем участке.

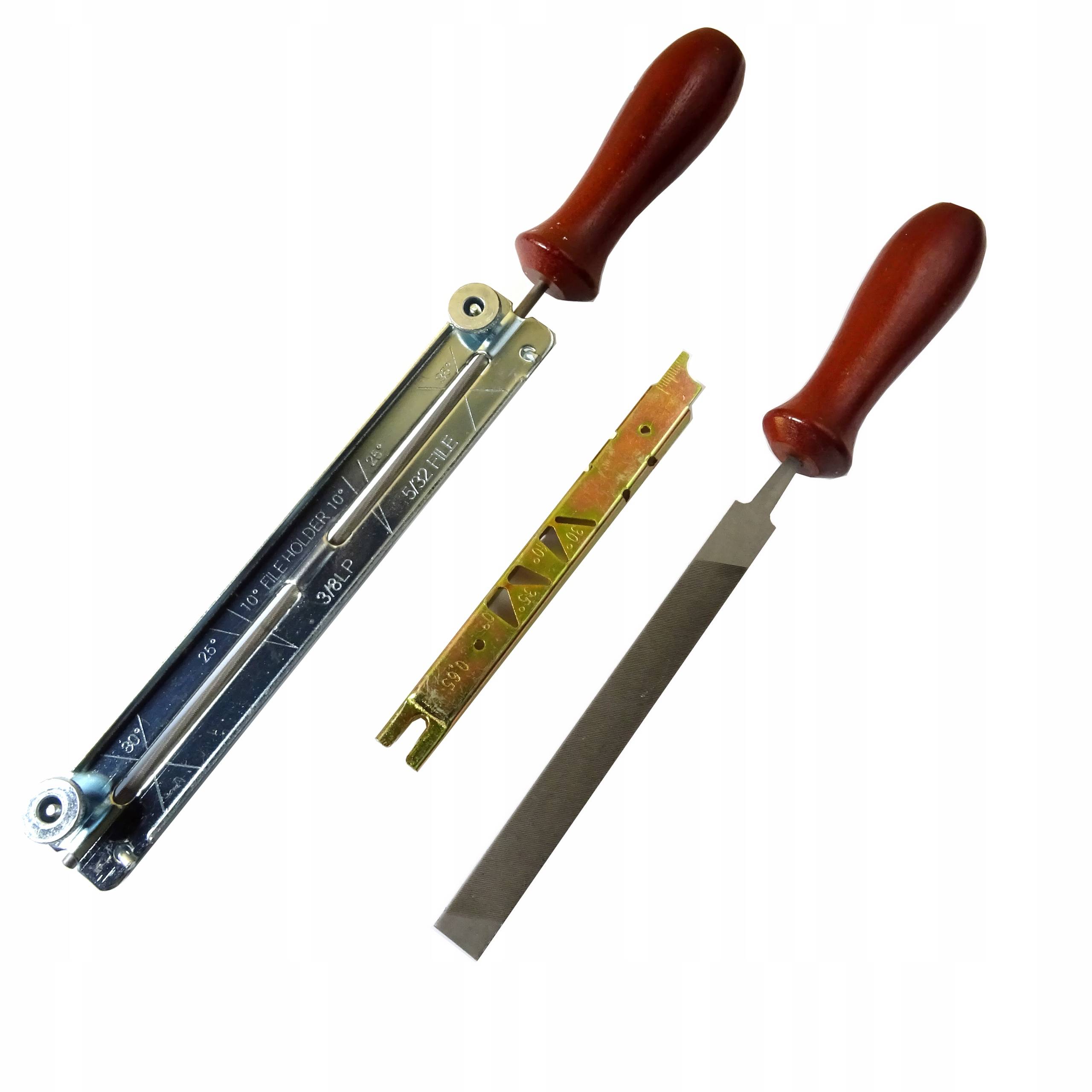

Фото: напильники для заточки цепей бензопил

В перечне преимуществ ручной заточки:

  • компактность и небольшой вес заточных комплектов;
  • автономность работы, позволяющая привести цепь в рабочее состояние на удалении от источников электропитания;
  • менее интенсивный расход эксплуатационного ресурса пильной цепи.

Износостойкие цепи с твердосплавными режущими элементами рекомендуется точить только на специальном оборудовании.

ОГЛАВЛЕНИЕ:

  • 1 Критерии выбора напильника с учетом параметров цепи
  • 2 Преимущества станочной и ручной заточки пильных цепей
  • 3 Состав заточных комплектов
  • 4 Преимущества фирменного ассортимента
  • 5 Выбор напильника с учетом параметров пильной цепи
  • 6 Альтернативные варианты
  • 7 Правила хранения
  • 8 Рекомендации по применению рабочего цепного комплекта
  • 9 Особенности ухода и обслуживания пильных гарнитур

Критерии выбора напильника с учетом параметров цепи

Необходимость правки кромок режущих звеньев проявляется заметным снижением производительности распиловки, повышенной вибрацией, выходом мелкой стружки, необходимостью дополнительных усилий для входа гарнитуры в распил.

Напильники и направляющие устройства подбираются с учетом шага цепи. Установленное на шине приспособление обеспечивает оптимальный угол заточки. В фирменном ассортименте многих производителей имеются простые державки и более совершенные заточные приспособления роликового типа.

Преимущества станочной и ручной заточки пильных цепей

Несмотря на оперативность, автономность и другие преимущества ручной заточки, специалисты рекомендуют периодически точить цепи на специальном станочном оборудовании. Даже разовая операция положительно сказывается на калибровке режущих звеньев.

С другой стороны, механизированная заточка существенно сказывается на ресурсе пильной цепи, поскольку все режущие звенья подвергаются стандартной обработке независимо от их состояния.

  • Для того чтобы самостоятельно точить цепь в полевых условиях нужно иметь прочные навыки работы с имеющимся инструментом. Лучший вариант — держать в запасе несколько цепей, которые можно менять с минимальными потерями рабочего времени.
  • Для правильной заточки режущих кромок гарнитуры, кроме хорошего глазомера и твердой руки нужен специальный комплект для заточки, в состав которого входит плоский и круглый напильник.

Состав заточных комплектов

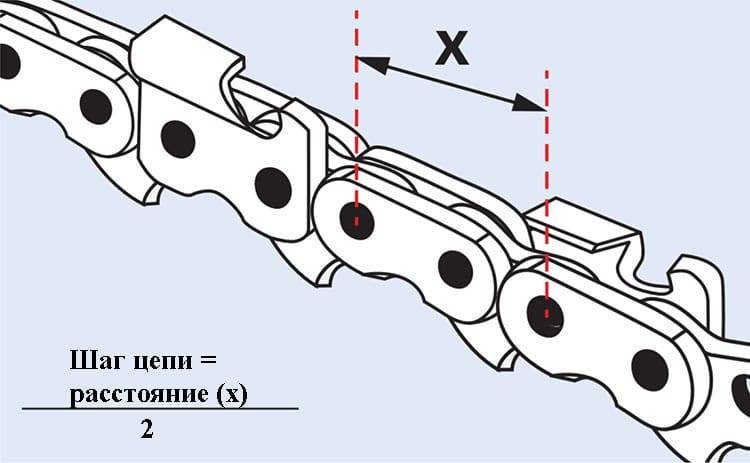

Подбор нужного по диаметру круглого напильника определяется шагом цепи пильной гарнитуры. Стандартный набор для заточки цепей состоит из нескольких комплектующих. В перечень наряду с цилиндрическим и плоским напильниками входит несколько шаблонов и приспособление для очистки гарнитуры.

Оба напильника применяются для обработки каждого режущего звена. В частности, цилиндрическим — формируется режущая кромка зуба, верхнее и торцевое лезвия.

Плоский напильник используется для обработки ограничителя глубины распиловки. В результате правки режущих зубьев производительность распиловки древесины разных пород существенно повышается.

Преимущества фирменного ассортимента

В любом случае, самый лучший результат можно получить, используя фирменный инструмент для заточки цепей, возможности которого на порядок выше дешевых аналогов.

Практика работы с инструментом брендов показывает, что продукция ведущих производителей Штиль, Хускварна, Орегон и ряда других, по качественным характеристикам не отличается.

Выбор напильника с учетом параметров пильной цепи

От правильного диаметра напильника во многом зависит качество конечного результата. При эксплуатации бензопилы в комплекте с неправильно заточенной цепью, в лучшем случае, снизится производительность распиловки, в худшем — цепь будет безнадежно испорчена. Также, велика вероятность повреждения инструмента в целом.

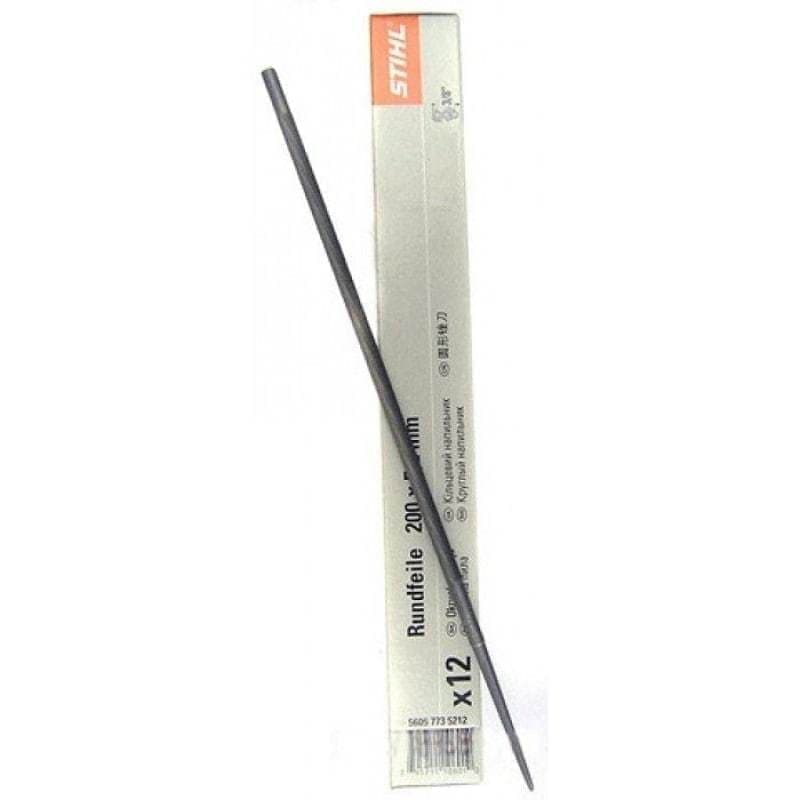

В обиходе для заточки цепей с шагом ¼, 0,325″,3/8″ и 0,404″ рекомендованы напильники диаметром соответственно 4,0/4,8/5,2 и 5,5 миллиметров. Для отдельных эксклюзивных разновидностей пильных цепей используются цилиндрические аналоги Ø 3,2 мм. Наиболее удобный для ручной заточки цепи размер напильника — 200 мм.

Альтернативные варианты

На российском рынке имеется широкий ассортимент вспомогательного оборудования, позволяющего подобрать напильник или приспособление для заточки цепи разной комплектации и ценового уровня. Лучшим качеством отличается продукция ведущих производителей бензопильной техники.

Значительную часть предложений составляют фирменные комплектующие к разным моделям заточных станков. Такие напильники не имеют хвостовиков и рукояток, поэтому для ручной заточки не пригодны. Штучные изделия могут продаваться отдельно или в комплекте с шаблонами, оправками, державками или другим дополнительным оборудованием.

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Рекомендации по применению рабочего цепного комплекта

Практика работы с одной цепью в принципе неправильна. Опытные пильщики советуют держать в комплекте несколько экземпляров и периодически эксплуатировать их в рабочем режиме.

В таком варианте происходит равномерный износ шины и ведущей звездочки, срок службы этих дорогостоящих элементов будет равняться суммарному ресурсу 3 или даже 4-х пильных цепей.

Особенности ухода и обслуживания пильных гарнитур

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

Интенсивность износа цепи и шины резко повышается при чрезмерном натяжении, попадании в гарнитуру песка и других абразивных материалов, плохом состоянии венца ведущей звездочки. Испортить новую цепь без всякой возможности восстановления может своевременно не обнаруженный в древесине гвоздь.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Понравилась статья? Поделиться с друзьями:

Заточка цепи бензопилы | STIHL

Этот раздел содержит основные сведения о правильной заточке пильной цепи.

Выбор напильника

Диаметр круглого напильника выбирается в зависимости от шага зубьев пильной цепи.

Считайте обозначение шага зубьев на наружной стороне ограничителя глубины.

Найдите значение шага цепи в следующей таблице.

Для каждого шага цепи предусмотрен определенный диаметр круглого напильника. Используйте только специальные напильники для пильных цепей. Специализированные дилеры STIHL предложат вам широкий выбор высококачественных напильников.

Ведение напильника

При ведении напильника одной рукой крепко держите его за рукоятку, а другой рукой направляйте его вперед вдоль режущего зуба. Всегда начинайте с самого короткого зуба и прикладывайте напильник к режущему зубу таким образом, чтобы его можно было вести вдоль режущего зуба, надавливая изнутри наружу.

Всегда производите заточку под углом 90° к направляющей шине. Напильник прижимается к режущему зубу только при движении вперед — при движении назад отводите напильник. Немного переворачивайте напильник через определенные промежутки времени, чтобы избежать одностороннего его износа.

По стандарту пильные цепи STIHL затачиваются под углом 30° — параллельно сервисной маркировке угла заточки.

Ведите напильник таким образом, чтобы четвертая часть диаметра напильника выступала за верхнюю режущую грань зуба.

Первый зуб, который Вы выбрали, необходимо затачивать до тех пор, пока снова не будет достигнуто превосходное качество реза.

Контроль результатов заточки

Если от режущей кромки отражается свет, это означает, что режущий зуб ещё недостаточно острый.

Только когда свет перестанет отражаться, можно говорить о хорошо заточенном режущем зубе.

После этого заточите все режущие зубья на этой стороне на ту же длину, после чего переверните бензопилу на 180° и заточите все зубья на другой стороне. Все режущие зубья должны быть заточены на длину равную длине того режущего зуба, который Вы затачивали первым. Он служит ориентиром.

Корректировка ограничителя глубины

При заточке режущего зуба расстояние до ограничителя глубины уменьшается. По окончании заточки всех режущих зубьев следует проверить расстояние до ограничителя глубины и при необходимости откорректировать. Используйте для проверки расстояния до ограничителя глубины контрольный калибр, соответствующий шагу цепи.

Для этого просто наложите контрольный калибр на пильную цепь. Если ограничитель глубины выступает за контрольный калибр, его следует немного сточить напильником.

Доработайте ограничитель глубины так, чтобы он не выступал за контрольный калибр.

У пильных цепей с ведущим звеном с выступом, выступ обрабатывается одновременно с ограничителем глубины.

В завершение подточите верхнюю кромку ограничителя глубины под углом параллельно сервисной маркировке — при этом не опускайте ещё больше самый высокий участок ограничителя глубины. Следите за тем, чтобы только что заточенные режущие зубья не обрабатывались плоским напильником. Если перестараться с ограничителем глубины, увеличится отдача бензопилы.

STIHL профессиональный намек

  • В самом начале сделайте на одном режущем зубе отметку фломастером. Через два-три прохода напильником проверьте, как снят материал. Если материал снимается равномерно, ваши действия правильные. Если краска снялась только местами, проверьте, правильный ли напильник вы используете, и следите за тем, чтобы при ведении напильник не располагался слишком высоко или слишком низко.

  • Не ждите, пока пильная цепь окончательно затупится. Часто бывает достаточно всего нескольких проходов напильником, чтобы пильная цепь снова стала острой.

  • Считайте проходы напильником и делайте одинаковое количество проходов на каждом режущем зубе, чтобы обеспечить одинаковую длину всех зубьев.

  • Если вы увидите, что режущие зубья одного ряда короче, чем другого, это означает, что на этой стороне Вы надавливали на напильник сильнее. Сравняйте длину режущих зубьев, сделав один-два прохода напильником на более длинных зубьях.

Guide for 3/8 Files & More [2023]

Ограничено по времени: присоединяйтесь к нашему конкурсу по деревообработке на Facebook и мгновенно получите 3 бесплатных плана по деревообработке

Если вы купите что-то через наши посты, мы можем получить небольшую комиссию. Подробнее читайте здесь.

Поделись

Тип цепи Шаг цепи Размер (мм)
25, 91 ¼ дюйма 4,0 5/32
90  0,325 дюйма 4,5 11/64
20, 21 , 22, 95 ⅜” 4,8 3/16
16, 18, 26, 27, 72, 73, 75 0,404 дюйма 5,5 7/32
