Джилекс датчик давления: Реле давления РДМ-5 Джилекс от российского производителя, купить с доставкой по низкой цене. / Комплектующие Джилекс для водоснабжения

Реле давления Джилекс PДM 5 (2-х полюсное 1,4 — 4,6 атм.)

Реле давления Джилекс PДM 5 (2-х полюсное 1,4 — 4,6 атм.) — технические характеристики на сайте РУСКЛИМАТ

код товара: НС-0027777

Отзывов: 0

  • Описание

  • Характеристики

  • Отзывы (0)

  • Документация


Основные

Артикул9002

БрендДЖИЛЕКС

Гарантийный срок12 мес

Страна производстваРОССИЯ

Потребительские

Область примененияВодоснабжение

Применение и соответствиеСистемы водоснабжения

Управление

Вид управленияПолная автоматика

Монтажные

Макс. температура жидкости35 °С

Напряжение электропитания, В220

Дополнительные

Гарантийный документГарантийный талон

  • Сравнить

  • В избранное

138
₽

6 мес

Товары можно приобрести в рассрочку без доплаты. Рассрочка предоставляется на 6 месяцев, стоимость товара делится на равные платежи. Возможно досрочное погашение.

Нашли дешевле? Снизим цену!

Статус
в наличии

Доставка
350 ₽

Срок доставки
1 день

  • Забери из магазина

  • При онлайн-оплате

Забери из магазина — скидка 5%

При онлайн-оплате скидка 3%

Беспроцентная рассрочка 0-0-6

Закажите
коммерческое
предложение



Закажите звонок!

Удобная функция заказа
обратного звонка.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



Сайт РУСКЛИМАТ.ру предлагает посмотреть технические характеристики Реле давления Джилекс РДМ 5 (2-х полюсное 1,4 — 4,6 атм.), которые могут вам помочь сделать правильный выбор при покупке товара.

Загрузка…

Загрузка…

ТРЕБУЕТСЯ ПОМОЩЬ?

ЗАЯВКА НА РАСЧЕТ

бюджета на кондиционирование, отопление, вентиляцию.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



8 (495) 777-19-77

Сравнение

0
товаров

Товар добавлен к сравнению!

Товар удален из сравнения!

Корзина

0
товаров,
0a

Оформить

Загрузка…

Продолжая работу с rusklimat.ru, вы подтверждаете использование сайтом cookies вашего браузера.

ОК

Подробнее



Оставьте номер вашего телефона
и мы вам перезвоним



Вы успешно заказали покупку
товара в один клик!

Наши менеджеры свяжутся с вами в ближайшее время.



Неверно указан номер телефона,
пожалуйста, повторите ввод!



Оставьте номер вашего телефона
и мы вам перезвоним

Заказать



Ваша заявка принята!

Наши менеджеры свяжутся с вами в ближайшее время.

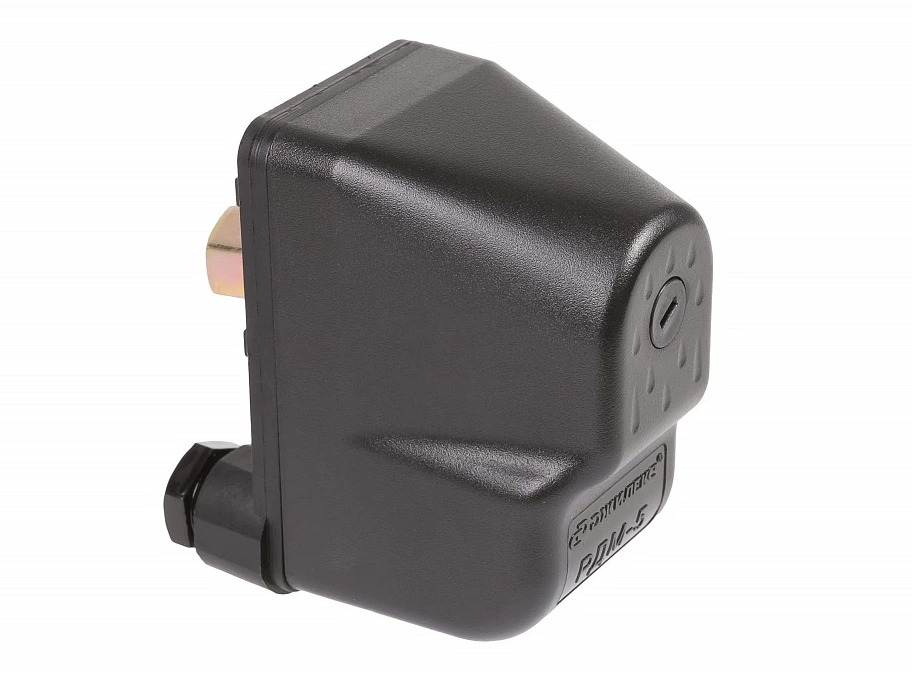

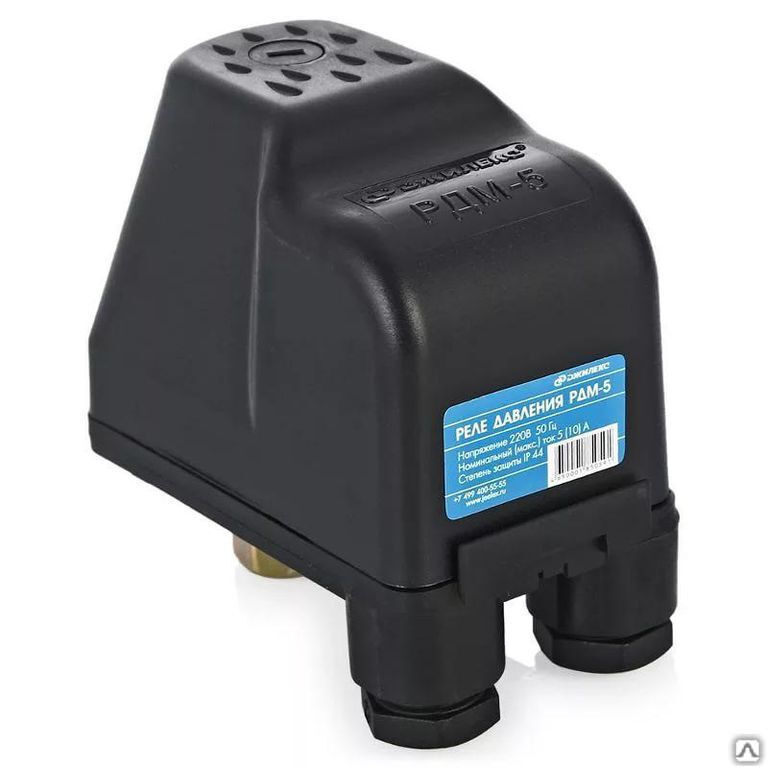

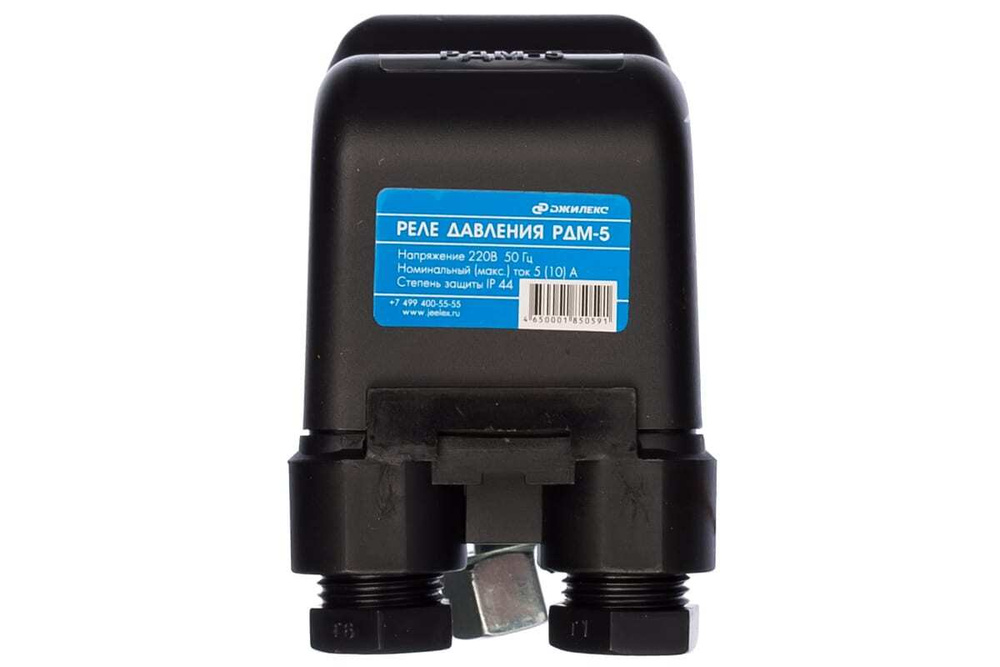

Реле давления РДМ — 5 Джилекс

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

  • установка емкости либо устройство бассейна, наполняемого привозной водой;
  • бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

  1. Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
  2. Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
  3. При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

  • емкость гидроаккумулятора недостаточна;
  • напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
  • используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

  • диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
  • диапазон температур окружающего воздуха — от 0 до +40 °С;
  • минимальный перепад давлений — 1 Бар;
  • напряжение питания — 220 В;
  • диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Дальше производится регулировка реле давления, как того требует инструкция:

  1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
  2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
  3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
  4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.



Giles 20390 Switch

Только

$ 149,60 / каждая

  • OEM -деталь обеспечивает гарантию / соблюдение агентства и лучшая производительность

Код в UPC: 400014394285

. Обычно поступает в тот же день до 40PM 3

View All Gileser All Gileser All Gileser All Gileser All Gileser All Gileser All Gileser All Gileser All Gileser All Gileser Fryer. Детали и аксессуары

Технические характеристики
Количество 1/шт.0027
В чем разница между OEM-деталью и OEM-эквивалентной деталью?
Деталь OEM — это оригинальный компонент, который был изготовлен для вашего оборудования.

Мы также продаем детали, эквивалентные продукции OEM, но не являющиеся подлинными OEM. У каждого типа есть свои преимущества — вот некоторые моменты, которые следует учитывать при выборе между OEM и OEM-эквивалентными деталями:

• Использование OEM-детали гарантирует, что вы будете соблюдать все действующие гарантии производителя и одобрения агентства для вашего продукта. Деталь, эквивалентная OEM, может давать или не давать такие же гарантии.

• Детали, эквивалентные OEM, изготавливаются по тем же спецификациям, что и оригинальные детали, и часто доступны по более низкой цене. В некоторых случаях он может даже поставляться из того же места, что и OEM-часть, хотя это может варьироваться от изделия к изделию.

Может ли тип утилиты, серийный номер или дата производства моего оборудования повлиять на то, подходит ли эта деталь?
Иногда такие факторы, как напряжение, тип топлива и серийный номер, могут определять, подходит ли та или иная деталь к вашему конкретному устройству. Мы делаем все возможное, чтобы предоставлять самую актуальную информацию на нашем сайте, но мы не можем гарантировать, что это прояснит все возможные сценарии. Если вам требуется дополнительное подтверждение того, что эта деталь подходит для вашего устройства, мы рекомендуем обратиться к литературе производителя и ресурсам для вашего оборудования, чтобы проверить правильность детали.
Это OEM-деталь?
Да. Это часть OEM (производитель оригинального оборудования).

Задайте свой вопрос!

Джайлз 20390 Реле давления.

Габаритные размеры:
Длина: 3,64 дюйма
Ширина: 2,82 дюйма
Высота: 2,32 дюйма

товары к определенной дате, пожалуйста, свяжитесь с нами перед размещением заказа. Доступность ускоренной доставки может варьироваться. Мы не можем гарантировать, что этот товар может быть отменен из заказа или возвращен после его размещения.

Вниманию жителей штата Калифорния: Опора 65 Предупреждение

Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.

Resources

  • How to Choose the Best Commercial Deep Fryer
    • 1919191919191919192919191919191919291191919292911919192919291191919RIL -400-VH
    Giles EH-5
    Giles EH-6
    Giles FSH-3.5
    Giles FSH-4
    GILES FSH-5
    GILE FSH-6
    GLES GBF-35D-VH
    Giles GEF-560-VH
    Giles GEF-720-VH
    Giles GGF-400
    Giles GGF-720
    Giles OVH-10
    Джайлз ПО-ВХ
    Giles WOG-20MP
    Giles WOG-20MP-VH
    Giles WOG-MP
    Giles WOG-MP-VH

    If you’ve used this product, войдите в систему и оставьте отзыв, чтобы рассказать нам и другим клиентам, что вы думаете об этом. Получите вознаграждение до 16 долларов США за отправку одного из первых текстовых, фото- или видеоотзывов об этом товаре. Подробности смотрите в своей учетной записи.

    • Написать текстовый отзыв
      Заработайте 2,00 $
    • Разместите фото продукта
      Заработайте 4,00 $
    • Разместите видео о продукте
      Заработайте 10,00 $

    Войдите или зарегистрируйтесь

    Датчик давления газа Go Direct® 1

    4

    4

    Эдвин П. Кристманн

    Опубликовано 01 марта 2018 г.

    Введение

    Датчик давления газа Go Direct используется для отслеживания изменений давления во время экспериментов по газовому закону. Впоследствии учителя естественных наук могут использовать его для графического анализа и интегрировать его использование как в математику, так и в преподавание естественных наук. Кроме того, к нему прилагается бесплатное приложение «Graphical Analysis™ 4», которое создает графики в реальном времени на основе экспериментальных данных и очень простое в использовании.

    После того, как учащиеся соберут данные, программное обеспечение генерирует различные статистические данные, которые учащиеся могут использовать для анализа данных и включать в свои лабораторные отчеты, например, центральную тенденцию, диапазон, соответствие кривой и т. д. приложение» в сочетании с поддерживаемым оборудованием позволяет использовать ваше мобильное устройство для сбора данных с другими датчиками Vernier, например, датчиками температуры, движения, силы, pH и т. д.

    Что включено

    • Датчик давления газа Go Direct
    • Два конических соединителя клапана и пробка № 5
    • Один конический клапан, вставленный в пробку № 1
    • Один двухходовой клапан
    • Два замка Люэра, соединенные с любым концом пластиковой трубки
    • Один шприц на 20 мл
    • Два зажимы для трубок
    • Соединительный шнур USB

    Принцип работы

    Датчик имеет гибкую мембрану, которая реагирует на изменение давления и предназначена для измерения абсолютного давления. Одна сторона мембраны является вакуумной, а другая открыта для атмосферы. Таким образом, обнаруживается изменение давления, и датчик выдает выходное напряжение, которое передается в «Graphical Analysis™ 4 app», что приводит к отображению графика. В следующем видео показано, как настроить устройство:

    Ссылка на видео:

    Основные характеристики

    1. Сбор данных
    • Одновременный сбор данных с нескольких датчиков либо с помощью многоканального интерфейса, такого как LabQuest Stream, либо с использованием нескольких датчиков Go Direct. Используйте Data Sharing для получения данных практически от каждого датчика Vernier.
    • Выберите сбор данных на основе времени или событий, включая события с записью.
    • При необходимости отрегулируйте скорость и продолжительность сбора данных.
    • Инициировать сбор данных на основе времени для значений датчиков
    • Откалибровать датчики, хотя в большинстве случаев в этом нет необходимости.
    • Введите данные вручную или с помощью буфера обмена.
    • Изменить единицы отображения на многих датчиках.

    2. Анализ данных
    • При необходимости отобразите один, два или три графика.
    • Установить масштаб графика.
    • Выберите, что отображается на каждой оси, и выберите линейный или точечный график.
    • Рассчитать описательную статистику ваших данных.
    • Подгонка линий и кривых к некоторым или всем вашим данным.
    • Определить вычисляемые столбцы на основе столбцов датчиков.
    • Просмотр данных в виде таблицы.
    • Выделите и прочитайте значения на графике.
    • Интерполяция и экстраполяция с использованием графических данных.

    3. Совместное использование данных
    • Получение общих данных от Lab Quest или компьютера, на котором запущен Logger Pro.

    4. Хранение данных
    • Храните и извлекайте ранее совместно используемые сеансы сбора и анализа данных.

    Скриншот Примеры:

    Выберите одно из стандартных уравнений подбора кривой для анализа экспериментальных данных. Пример: Закон Бойля

    Собирайте данные с нескольких датчиков одновременно, используя два датчика силы. Пример: третий закон Ньютона.

    Выполнение математических упражнений на графике с помощью детектора движения
    Требования для загрузки программного обеспечения

    • Windows
    Компьютер под управлением Windows 7 или Windows 10. Только компьютеры с Windows 10 и совместимыми радиомодулями Bluetooth® будут поддерживать соединения Bluetooth.

    • Mac OS
    Компьютер с Mac OS, USB и Bluetooth.

    • Хромбук
    Chromebook под управлением Chrome OS 53 или более поздней версии. USB и Bluetooth.

    • Устройства iOS
    iOS 9 или новее
    iPad (4-го поколения или новее), iPad mini, iPad Air и iPad Pro
    iPhone (5-го поколения или новее)
    iPod touch (5-го поколения или новее)

    • Android-устройства
    Android 4. 3 или новее
    Планшеты: Nexus 7, Nexus 10
    Телефоны: Nexus 5, серии Samsung Galaxy, устройства Android с версиями 4.1–4.2.2 можно загрузить Graphical Analysis v1.2 из Google Play.

    Версия Graphical Analysis 4 для Android будет доступна в первом квартале 2018 года с обновленными системными требованиями.

    Резюме

    Изучив датчик давления газа Go Direct®, мы пришли к выводу, что это удобное в использовании устройство, которое отлично подходит для научных исследований и сбора данных как в средних, так и в средних классах. При цене 89,00 долларов его стоимость является разумной, а в сочетании с бесплатным программным обеспечением для анализа данных это технологическое приложение, которое, по нашему мнению, улучшит научные исследования в любом классе естественных наук. Несомненно, компания Vernier пользуется отличной репутацией в научно-образовательном сообществе, а датчик давления газа Go Direct® является еще одним прекрасным примером того, насколько превосходные продукты Vernier отличаются высоким качеством и помогают сделать обучение интересным и значимым для студентов, изучающих научные дисциплины!

    Стоимость: $89. 00

    Эдвин П. Кристманн — профессор и председатель отдела среднего образования, а также координатор программы обучения математике и естественным наукам в Университете Слиппери-Рок в Слиппери-Рок, штат Пенсильвания. Кейтлин Бакстер — аспирант программы преподавания математики и естественных наук в Университете Слиппери-Рок в Слиппери-Рок, штат Пенсильвания.
