Электрический водонагреватель накопительного типа Инструкци…

Инструкция по установке и эксплуатации

• Изображение
• Текст

1

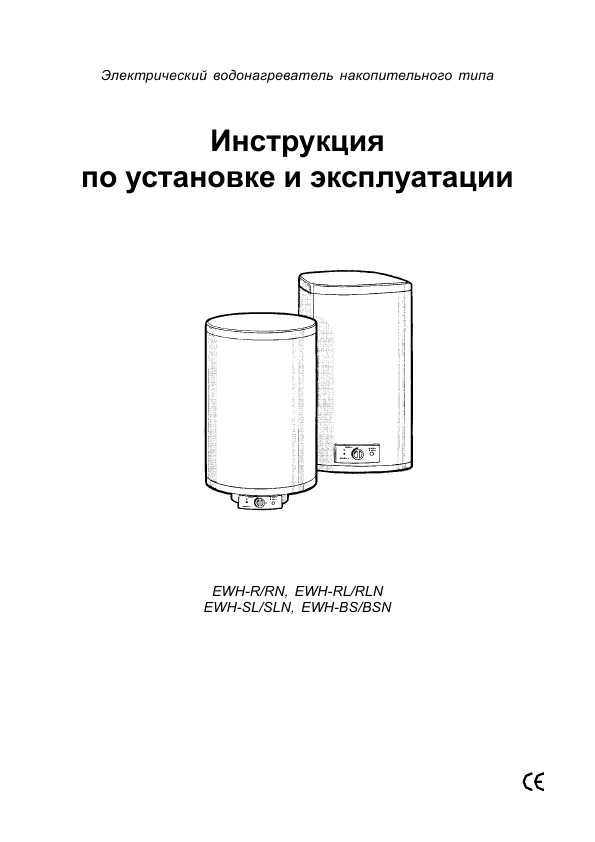

Электрический водонагреватель накопительного типа

Инструкция

по установке и эксплуатации

EWH-R/RN, EWH-ECO R/RN

EWH-SL/SLN, EWH-BS/BSN

Установка, Крепление к стене, Расположение

Подключение к водопроводу

• Изображение
• Текст

2

Предохр.

клапан

Холодная

вода

Горячая

вода

Предохранительный клапан

Холодная

вода

Горячая

вода

50 см

50 см

6

4

5

2

3

1

6

6

4

5

1

2

3

мин. 20 мм возд. зазор

мин. 20 мм возд. зазор

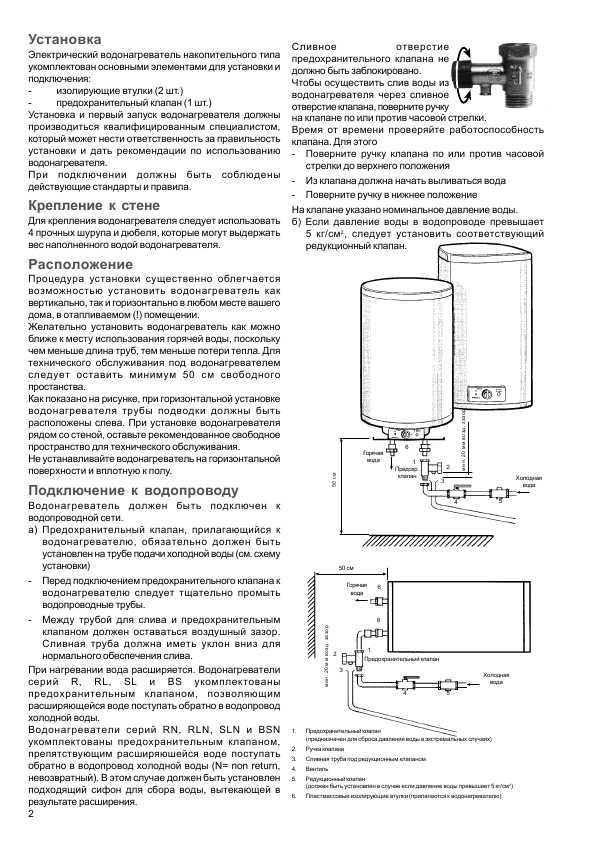

Установка

Электрический водонагреватель накопительного типа
укомплектован основными элементами для установки и
подключения:
—

изолирующие втулки (2 шт.)

—

предохранительный клапан (1 шт.)

Установка и первый запуск водонагревателя должны
производиться квалифицированным специалистом,
который может нести ответственность за правильность
установки и дать рекомендации по использованию
водонагревателя.
При подключении должны быть соблюдены
действующие стандарты и правила.

Крепление к стене

Для крепления водонагревателя следует использовать
4 прочных шурупа и дюбеля, которые могут выдержать
вес наполненного водой водонагревателя.

Расположение

Установка водонагревателей серий EWH-SL è -R
существенно облегчается возможностью установить их
как вертикально, так и горизонтально в любом месте
вашего дома, в отапливаемом (!) помещении.
Желательно установить водонагреватель как можно
ближе к месту использования горячей воды, поскольку
чем меньше длина труб, тем меньше потери тепла. Для
технического обслуживания под водонагревателем
следует оставить минимум 50 см свободного
пространства.
Как показано на рисунке, при горизонтальной установке
водонагревателя трубы подводки должны быть
расположены слева. При установке водонагревателя
рядом со стеной, оставьте рекомендованное свободное
пространство для технического обслуживания.
Не устанавливайте водонагреватель на горизонтальной
поверхности и вплотную к полу.

Подключение к водопроводу

Водонагреватель должен быть подключен к
водопроводной сети.
а) Предохранительный клапан, прилагающийся к

водонагревателю, обязательно должен быть
установлен на трубе подачи холодной воды (см. схему
установки)

— Перед подключением предохранительного клапана к

водонагревателю следует тщательно промыть
водопроводные трубы.

— Между трубой для слива и предохранительным

клапаном должен оставаться воздушный зазор.
Сливная труба должна иметь уклон вниз для
нормального обеспечения слива.

При нагревании вода расширяется. Водонагреватели
серий eco R, R è SL укомплектованы предохранительным
клапаном, позволяющим расширяющейся воде
поступать обратно в водопровод холодной воды.
Водонагреватели серий RN è SLN укомплектованы
предохранительным клапаном, препятствующим
расширяюшейся воде поступать обратно в водопровод
холодной воды (N= non return, невозвратный). В этом
случае должен быть установлен подходящий сифон для
сбора воды, вытекающей в результате расширения.
Сливное отверстие предохранительного клапана не
должно быть заблокировано.

Чтобы осуществить слив воды из
водонагревателя через сливное
отверстие клапана (не для клапана
ECO), поверните ручку на клапане
по или против часовой стрелки.
Время от времени проверяйте
работоспособность клапана:
— Поверните ручку клапана по или

против часовой стрелки до
верхнего положения

— Из клапана должна начать

выливаться вода

— Поверните ручку в нижнее положение
На клапане указано номинальное давление воды.
б) Если давление воды в водопроводе превышает

5 кг/см

2

, следует установить соответствующий

редукционный клапан.

1.

Предохранительный клапан
(предназначен для сброса давления воды в экстремальных случаях)

2.

Ручка клапана

3.

Сливная труба под редукционным клапаном

4.

Вентиль

5.

Редукционный клапан
(должен быть установлен в случае если давление воды превышает 5 кг/см

2

)

6.

Пластмассовые изолирующие втулки (прилагаются к водонагревателю)

клапан

клапан ЕСО

Подключение к электрической сети, Эксплуатация, Уход

Страница 3

• Изображение
• Текст

3

Подключение к электрической сети

Все водонагреватели накопительного типа серии EWH
рассчитаны на подключение к электрической сети с
однофазным напряжением 220/230 В. Перед
подключением убедитесь, что параметры электросети в
месте подключения соответствуют параметрам,
указанным на табличке с техническими данными прибора.
При установке прибора следует соблюдать действующие
правила электробезопасности.
При установке водонагревателя в ванной комнате или
туалете следует принимать во внимание ограничения,
связанные с существованием запрещенного и защитного
объемов.
Запрещенный объем — это пространство, ограниченное
тангенциальными и вертикальными плоскостями по
отношению к внешним краям ванны, унитаза или
душевого блока и плоскостью, расположенной над ними
или над полом, если сантехника смонтирована на полу,
на высоте 2,25 м.
Защитный объем — это пространство, ограничивающие
горизонтальные плоскости которого совпадают с
плоскостями запрещенного объема, а вертикальные
плоскости отстоят от соответствующих плоскостей
запрещенного объема на 1 метр.

В запрещенном объеме запрещается устанавливать
выключатели, розетки и осветительные приборы.
В защитном объеме установка выключателей
запрещается, однако, можно устанавливать розетки с
заземлением.
По возможности водонагреватель следует устанавливать
за пределами запрещенного объема, чтобы на него не
попадали брызги воды.
Подключение прибора к электросети должно быть
осуществлено через многополюсный переключатель,
прерыватель или контактор. Для обеспечения
безопасности работы водонагревателя должен быть
установлен предохранитель подходящего номинала.
Подключение к электросети должно включать в себя
заземление. Вилку кабеля питания водонагревателя со
специальным разъемом для заземления следует
вставлять только в розетку, имеющую соответствующее
заземление.
Если в вашей домашней электропроводке не
предусмотрен контакт заземления, рекомендуем
использовать устройство защитного отключения (УЗО).

Эксплуатация

Наполнение водой. После установки водонагревателя
откройте вентиль подачи воды. Откройте кран горячей
воды. Как только водонагреватель наполнится, из него
потечет вода. Закройте краны и убедитесь в отсутствии
протечек. В случае неуверенности в том, есть ли в
водонагревателе вода, не подключайте его к электросети.
Подключение к электросети. Вставьте вилку прибора
в розетку и включите водонагреватель. В некоторых
моделях при включении нагревательного элемента
начнет мигать световой индикатор. Термостат обеспечит
повторное включение нагревательного элемента после
израсходования некоторого количества воды.

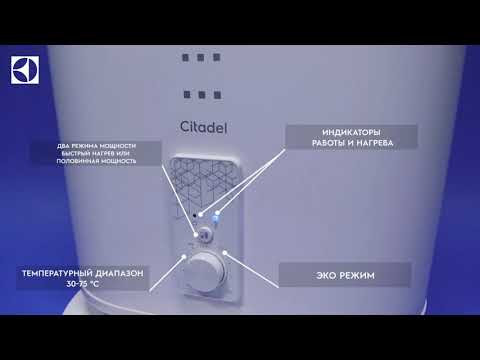

Установка температуры. В некоторых моделях
предусмотрен внешний регулятор температуры с
диапазоном регулировки от 30°С (минимум) до 70°С
(максимум).
Экономичный режим (положение Е). В этом режиме
вода нагревается только до температуры около 55°С,
позволяя водонагревателю работать более экономично.
Потери тепла при этом минимальны, а осадка
практически не образуется.

Переключатель мощности нагрева. В некоторых
моделях предусмотрена возможность переключения
мощности нагрева.
Положение II MAX: максимальная мощность нагрева
Положение I MIN: минимальная мощность нагрева
Рекомендуется всегда держать водонагреватель
включенным в сеть, поскольку термостат включает нагрев
только тогда, когда это требуется для поддержания
установленной температуры.
Слив воды. Из водонагревателя следует полностью
слить воду, если он не будет использоваться в течение
длительного времени или температура в помещении, где
он установлен может опуститься ниже 0°С. Слив можно
произвести с помощью предохранительного клапана (не
для клапана ЕСО), при этом возможно подтекание из-
под штока клапана. Для слива желательно предусмотреть
тройник с вентилем между клапаном и втулкой.
Перед сливом воды из водонагревателя не забудьте:
—

отключить водонагреватель от сети

—

закрыть вентиль

—

открыть кран горячей воды.

Уход

Водонагреватель не требует специального ухода. Корпус
водонагревателя следует время от времени протирать
мягкой тряпкой или влажной губкой. Ни в коем случае не
используйте абразивные или пеномоющие средства.
После истечения гарантийного срока рекомендуется
обратиться в уполномоченную на техобслуживание и
ремонт фирму для проверки состояния магниевой
пластины. Хотя эта операция и не входит в гарантийное
обслуживание, она позволит определить степень износа
данного элемента и выяснить, как скоро его потребуется
заменить. Таким образом вы сможете сделать ваш
водонагреватель более долговечным.
В случае неисправности термостата и перегрева
водонагревателя срабатывает автоматическая система
отключения, блокирующая нагрев и подачу
электроэнергии.

В этом случае обратитесь в уполномоченную на
техобслуживание и ремонт фирму. Однако, в случае
незначительной неисправности, попробуйте снова
включить водонагреватель, поступая следующим
образом:
— Охладите водонагреватель, открыв для этого кран

горячей воды и держа его открытым до тех пор, пока
температура воды не упадет.

— Отключите водонагреватель от сети и снимите крышку
— Нажмите маленькую кнопку на корпусе

предохранительного выключателя.

— Установите на место крышку и снова подключите

прибор к сети.

Внимание: Ни в коем случае не снимайте крышку
водонагревателя, не отключив его предварительно от
электросети.

Ewh-eco r/rn ewh-r/rn ewh-sl/sln ewh-s/sn

Страница 4

• Изображение
• Текст

4

J

D

A

C

I

D

B

G

H

F

E

J

D

A

C

I

D

G

H

F

E

J

D

A

C

I

D

L

F

E

Характеристики электрических водонагревателей

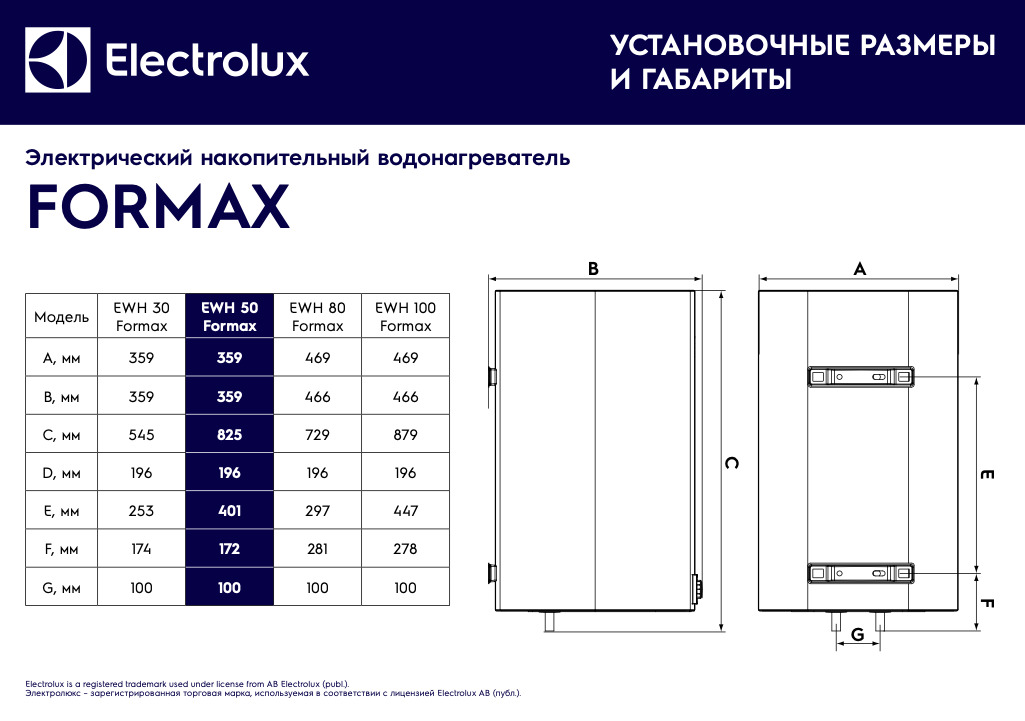

Схема размеров

Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики прибора.

Два нагревательных элемента (ТЭНа)

Три нагревательных элемента

ТЭН

ТЭН

ТЭН

ТЭН

Термостат

Термостат

Термостат

Тепловая
защита

Тепловая
защита

МОДЕЛИ

ОБЪЕМ

(л)

МОЩНОСТЬ

230 В

ВРЕМЯ

НАГРЕВА (ч)

60°С ( 50°С)

РАЗМЕРЫ (мм)

ВЕС

(кг)

МОНТАЖ НА СТЕНЕ

ВОДОНАГРЕВАТЕЛИ

ОБЪЕМОМ 15 литров

EWH-eco R/RN
EWH-R/RN

EWH-SL/SLN

EWH-S/SN

Комментарии

Выделить → Я нашёл инструкцию для своего водонагревателя здесь! #manualza

• Кликнуть →

Из инструкции по пользованию противогазом:

— Натягивать до тех пор, пока очко не станет напротив глаза!

накопительный водонагреватель ELECTROLUX EWH 50 Formax 50л

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

EWH 30 –100 Formax

EWH 30 –100 Formax  DL

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Страница:
(1 из 24)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Оглавление инструкции

• Страница 1 из 25
  ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ EWH 30­–100 Formax EWH 30­–100 Formax DL
• Страница 2 из 25
  2 electrolux Инструкция по эксплуатации электрического аккумуляционного водонагревателя серии EWH 30–100 Formax, EWH 30–100 Formax DL Добро пожаловать в мир Electrolux Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится

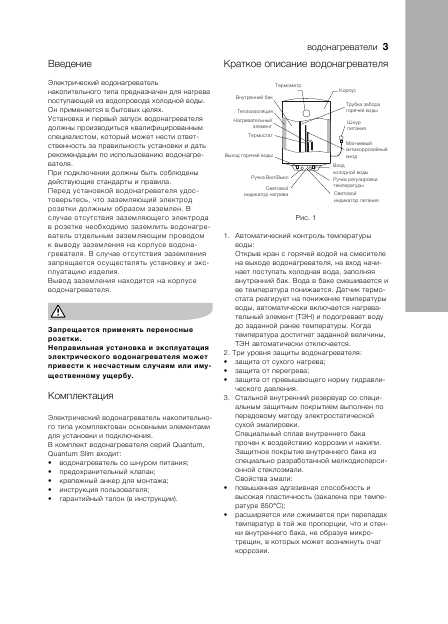

• Страница 3 из 25
  водонагреватели 3 Введение Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды (не для производства питьевой воды). Он применяется в бытовых целях. Установка и первый запуск водонагревателя должны производиться квалифицированным
• Страница 4 из 25
  4 electrolux альным защитным покрытием выполнен по передовому методу электростатической сухой эмалировки. Специальный сплав внутреннего бака прочен к воздействию коррозии и накипи. Защитное покрытие внутреннего бака из специально разработанной мелкодисперсионной стеклоэмали. Свойства эмали: •
• Страница 5 из 25
  водонагреватели 5 дли­на труб, тем мень­ше по­те­ри теп­ла. Как по­ка­за­но на ри­сун­ке 9, при го­ри­зон­ таль­ной ус­та­нов­ке во­до­на­гре­ва­те­ля тру­бы под­вод­ки долж­ны быть рас­по­ло­же­ны сле ва. При ус­та­нов­ке во­до­на­гре­ва­те­ля ря­дом со сте­ной, ос­тавь­те ре­ко­мен­до­ван­ное
• Страница 6 из 25
  6 electrolux Подключение к электрической сети Шнур питания УЗО Водонагреватель Обратный предохранительный клапан Тройник водоразбора Вход холодной воды Выход горячей воды Кран на входе холодной воды Смеситель Душевая насадка Магистраль холодного водоснабжения Ванна Рис. 7. Водонагреватель Шнур
• Страница 7 из 25
  водонагреватели 7 1. Панель управления. 2. Ручка включения/выключения («ON»/»OFF») – переключение ступеней нагрева. – метка «OFF» – выключение нагрева. – метка включения нагрева. Первая ступень мощности 800 Вт. – метка включения второй ступени мощности нагрева 1200 Вт. – метка включения третьей
• Страница 8 из 25
  8 electrolux Включение и установка температуры После нажатия клавиши водонагреватель включиться и индикатор Heating будет гореть красным цветом, последняя установленная температура или установленная во время первого включения заводская настройка Eco – 55°С, будет мигать красным в течении 2 секунд.
• Страница 9 из 25
  водонагреватели 9 плению изделия. 3. Предохранительный клапан следует устанавливать в месте входа воды (см. рис. 12 и 13). 4. При первом использовании водонагревателя (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного
• Страница 10 из 25
  10 electrolux Следует использовать только запасные детали, поставляемые производителем. 11. Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физическими или умственными способностями и недостатком навыков или знаний, за исключением случаев показа или
• Страница 11 из 25
  водонагреватели 11 Технические характеристики Модель Объем, л EWH 30 Formax EWH 50 Formax EWH 80 Formax EWH 100 Formax 30 Номинальная мощность, Вт Номинальное напряжение, В~/Гц 800/1200/2000 50 800/1200/2000 80 100 800/1200/2000 800/1200/2000 220/50 220/50 220/50 220/50 0,8 0,8 0,8 0,8 Максимальное
• Страница 12 из 25
  12 electrolux Уход и техническое обслуживание Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной губкой. Для обеспечения продолжительного срока службы водонагревателя, рекомендуется через год, после введения в эксплуатацию,
• Страница 13 из 25
  водонагреватели 13 Схема электрических соединений для EWH Formax Переключатель Реле температуры Термостат Коричневый Нагревательный элемент Синий Световой индикатор питания Желтый/зеленый Световой индикатор нагрева Схема электрических соединений для EWH Formax DL Реле температур Нагревательный
• Страница 14 из 25
  14 electrolux Утилизация По окон­ча­нии сро­ка служ­бы водонагреватель сле­ду­ет ути­ли­зи­ро­вать. По­дроб­ную ин­фор­ма­цию по ути­ли­за­ции водонагревателя Вы мо­же­те по­лу­чить у пред­ста­ви­те­ля ме­ст­но­го ор­га­на вла­с­ти. Сертификация Товар сертифицирован на территории России,
• Страница 15 из 25
  водонагреватели 15
• Страница 16 из 25
  Га­ран­тий­ный та­лон Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение сторон либо договор. Правильное заполнение гарантийного талона Внимательно ознакомьтесь с гарантийным талоном и
• Страница 17 из 25
  Модель/ Модель:…………………………………………………………………………………………………… Серийный номер/ Серійний номер:…………………………………………………………………………. Дата покупки/Дата
• Страница 18 из 25
  Серійний номер Телефон/ Телефон:………………………………………………………………… …………………………….. …………………………………………………………………………………………………………………………….
• Страница 19 из 25
  У кон­струкцію, ком­плек­тацію або тех­но­логію ви­го­тов­лен­ня ви­ро­ бу, з ме­тою поліпшен­ня йо­го тех­но­логічних ха­рак­те­ри­с­тик, мо­жуть бу­ти вне­сені зміни. Такі зміни вно­сять­ся у виріб без по­пе­ред­ньо­го повідом­лен­ня По­куп­ця і не не­суть зо­бов’язань по зміні/поліпшен­ню раніше
• Страница 20 из 25
  20 electrolux Для заметок ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________
• Страница 21 из 25
  водонагреватели 21 Для заметок ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________
• Страница 22 из 25
  22 electrolux Для заметок ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________
• Страница 23 из 25
• Страница 24 из 25
• Страница 25 из 25

Ручной котел Electrolux EWH-SL

Требуется руководство по эксплуатации для вашей Electrolux EWH-SL Бойлер? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF. Также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, чтобы вы могли оптимально использовать свой продукт. Если это не то руководство, которое вам нужно, свяжитесь с нами.

Ваш продукт неисправен, а руководство не предлагает решения? Зайдите в ремонтное кафе, чтобы получить бесплатные услуги по ремонту.

Руководство

Загрузка…

Скачать инструкцию на английском языке (PDF, 0,3 МБ)

(учитывайте окружающую среду и печатайте это руководство только в случае крайней необходимости)

Идет загрузка…

Оценка

Сообщите нам, что вы думаете о Electrolux EWH-SL Котел, оставив оценку продукта. Хотите поделиться своим опытом использования этого продукта или задать вопрос? Пожалуйста, оставьте комментарий внизу страницы.

Довольны ли вы этим изделием Electrolux?
Да Нет

50%

50%

2 голоса

Часто задаваемые вопросы

Наша служба поддержки ищет полезную информацию о продуктах и ​​ответы на часто задаваемые вопросы. Если вы обнаружите неточность в наших часто задаваемых вопросах, сообщите нам об этом, используя нашу контактную форму.

Мой бойлер производит только теплую воду, почему?

Проверено

Вероятно, это означает, что термостат неисправен. Обратитесь к производителю за консультацией.

Это было полезно (816) поделиться

Я хочу узнать возраст моего прибора Electrolux. Как мне это сделать?

Проверено

Возраст вашего продукта можно определить по серийному номеру. Это можно найти на вашем устройстве. Первый символ серийного номера указывает год (т.е.: 1 = 2001), а два следующих за ним символа указывают неделю производства (т.е.: 35 = 35-я неделя этого года). Итак, серийный номер 13500016 указывает на то, что машина 35-й недели 2001 года.

Это было полезно (734) поделиться

Полезно ли выключать котел во время отсутствия или отпуска?

Проверено

Многие современные котлы очень энергоэффективны. Во время отсутствия или отпуска, который длится 1 неделю или меньше, потребуется больше энергии, чтобы снова нагреть воду, чем для поддержания текущей температуры воды. Во время отсутствия, которое длится более 1 недели, можно сэкономить энергию, отключив котел.

Это было полезно (285) доля

Из редукционного клапана течет вода, это нормально?

Проверено

Да, котел — это сосуд высокого давления. Когда давление становится слишком высоким, котел снизит его, выпуская воду через предохранительный клапан. Монтажник котла должен предусмотреть надлежащий дренаж.

Это было полезно (245) поделиться

Где лучше всего установить котел?

Проверено

Лучшее место для установки бойлера рядом с местом, где будет использоваться самая теплая вода (например, ванная комната).
