Как подобрать автоматический выключатель для электрокотла
Назначение
Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.
Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.
Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.
Провод
Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.
Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод.
Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.
Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.
Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.
Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.
Таблица сечения проводов
| Площадь сечения жилы, мм2 | Медный провод | Алюминиевый провод | ||||||
| Однофазная сеть 220 В | Трехфазная сеть 380 В | Однофазная сеть 220 В | Трехфазная сеть 380 В | |||||
| Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | |
|
1,5
| 19 | 4,3 | 16 | 10,0 | — | — | — | — |
| 2,5 | 27 | 6,0 | 25 | 16,6 | 20 | 4,5 | 19 | 11,9 |
| 4 | 38 | 8,5 | 30 | 18,7 | 28 | 6,3 | 23 | 14,6 |
| 6 | 46 | 10,3 | 40 | 25,0 | 36 | 8,1 | 30 | 18,7 |
| 10 | 70 | 15,7 | 50 | 31,2 | 50 | 11,2 | 39 | 24,3 |
| 16 | 85 | 19,0 | 75 | 46,8 | 60 | 13,4 | 55 | 34,3 |
| 25 | 115 | 25,8 | 90 | 56,2 | 85 | 19,0 | 70 | 43,7 |
| 35 | 135 | 30,2 | 115 | 71,8 | 100 | 22,4 | 85 | 53,0 |
| 50 | 175 | 39,2 | 145 | 90,5 | 135 | 30,2 | 110 | 68,6 |
| 70 | 215 | 48,2 | 180 | 112,3 | 165 | 37,0 | 140 | 87,4 |
| 95 | 260 | 58,2 | 220 | 13,7 | 200 | 48,0 | 170 | 106,1 |
| Мощность электрического котла, кВт | Питание 220 В | Питание 380 В | ||||
| Сечение медного провода, мм2 | Номинальный ток, А | Ток предохранителя, А | Сечение медного провода, мм2 | Номинальный ток, А | Ток предохранителя, А | |
| 3,0 | 2 × 1,5 | 13,9 | 16 | 4 × 1,5 | 4,38 | 6 |
| 4,5 | 2 × 2,5 | 20,1 | 25 | 4 × 1,5 | 7,2 | 10 |
| 6,0 | 2 × 4,0 | 26,8 | 32 | 4 × 2,5 | 9,6 | 10 |
| 7,5 | 2 × 6,0 | 33,5 | 40 | 4 × 2,5 | 12,0 | 16 |
| 9,0 | 2 × 6,0 | 40,2 | 50 | 4 × 4,0 | 14,4 | 16 |
| 10,5 | — | — | — | 4 × 4,0 | 16,9 | 20 |
| 12,0 | — | — | — | 4 × 6,0 | 19,2 | 20 |
| 15,0 | — | — | — | 4 × 10 | 24,0 | 25 |
| 18,0 | — | — | — | 4 × 10 | 28,8 | 32 |
| 21,0 | — | — | — | 4 × 10 | 33,7 | 40 |
| 24,0 | — | — | — | 4 × 10 | 38,5 | 40 |
| 30,0 | — | — | — | 4 × 16 | 48,1 | 50 |
| 36,0 | — | — | — | 4 × 16 | 57,7 | 63 |
Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.Времятоковая характеристика автоматических выключателей
В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В.
Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.
Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).
Полюсность автоматических выключателей
Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.
Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.
В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.
Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).
Схемы подключения проводов к автоматическим выключателям с различным количеством полюсов
При покупке электрического котла в интернет-магазине “EcoСистема” мы проводим точные расчеты и даем рекомендации по подбору сопутствующего оборудования для правильной установки и подключения электрических котлов.

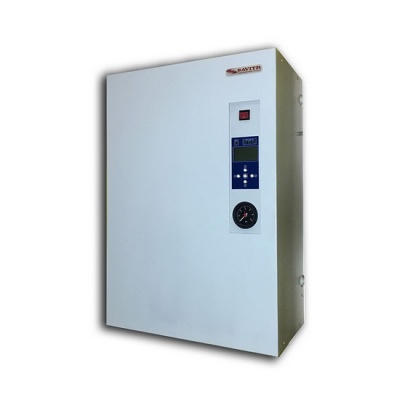

Электрический котёл Teplodom i-TRM SILVER 9 кВт: фото, характеристики, сертификат
Линейка бесшумных, экономичных электрических котлов Teplodom i-TRM SILVER. Технические решения, применённые в наших изделиях, позволили создать продукт с уникальным соотношением цена/качество.
i-TRM – TriacRevolverModulation – интеллектуальное микропроцессорное управление ТЭНами и модуляция мощности обеспечивает плавный нагрев и существенную экономию электроэнергии (до 30%-40%) по сравнению с обычными релейными котлами. Так же выравнивает время наработки ТЭНов, обеспечивая их равномерный износ и увеличивая общее время службы.
Особенности Teplodom i-TRM SILVER 9 кВт
Микропроцессорное управлениеУдобство использования и интуитивно понятный пользовательский интерфейс обеспечивается применёнными в изделиях цифровыми микропроцессорами. | |
БесшумностьВ отличие от переключения релейного типа симисторное управление блоками ТЭНов полностью бесшумно. | |
ПриоритетАвтоматический выбор приоритетной фазы (при 3-х фазном подключении) для равномерной нагрузки на сеть и предотвращения перекоса фаз. | |
Плавный пускПлавное повышение мощности, исключающее просадку напряжения в сети. | |
РотацияЧередование работы ТЭНов для обеспечения их равномерной амортизации и увеличения срока службы. | |
Чистая сетьАктивная фильтрация помех. | |
ВебастоПредварительный прогрев спирали ТЭНов перед включением на полную мощность для значительного увеличения срока их службы. | |
Самодиагностика и индикация неисправностиБлагодаря внутренней системе самодиагностики, вы сможете в большинстве случаев самостоятельно квалифицировать возможные проблемы. | |
Расширенная цифровая и светодиодная индикациясостояния котла, отопительной системы и электрической сети. | |
МониторингАнализ параметров электрической сети и звуковая индикация при выходе их из ГОСТа. | |
EXTREMEСохранение работоспособности котла при экстремальных значениях напряжения в электрической сети (от 90 В до 300 В). | |
SOSВ случае выхода из строя одного ТЭНа или симистора управления котёл продолжает работать на оставшихся ТЭНах, сигнализируя о проблеме. | |
КомфортВход для подключения комнатного термостата. | |
Защита от замерзания системыАвтоматическое включение системы отопления в случае снижения температуры теплоносителя ниже 5 °C. | |
Защита от коррозии | |
LIGHTВстроенная аварийная или дежурная подсветка. |
Технические характеристики Teplodom i-TRM SILVER 9 кВт
| Обогреваемая мощность, м2 | 90 |
| Номинальная потребляемая мощность, кВт | 9 |
| Присоединение, G | 1 |
| Номинальное напряжения питания, В | 220 (1 фаза), 3х220 (3 фазы) |
| Диапазон предельного напряжения питания, В | 90–300 |
| Давление воды в системе отопления, не более, МПа (кгс/см2) | 0. 15 (1,5) |
| Диапазон регулирования температуры теплоносителя, °C | от +5 до +80 |
| Минимальная температура теплоносителя при работе котла в режиме защиты системы от замерзания, °C | от +5 |
| Сечение подводящего медного кабеля мм2 (220 В, 380 В) | 3х6 / 5х2,5 |
| Сечение подводящего аллюминиевого кабеля мм2 (220 В, 380 В) | 3х10 / 5х4 |
| Габаритные размеры (без упаковки), мм | 710х323х175 |
| Масса (НЕТТО), не более кг | 16 |
| Содеражние драгоценных камней и металлов | Нет |
Стандартная гарантия
2 года
Электрический котел мощностью 9 кВт ● Лучший на рынке Великобритании ● 100% энергоэффективность ● Звоните по номеру
Электрический бойлер мощностью 9 кВт
Электрический котел мощностью 9 кВт работает так же, как газовый котел, только работает он на электричестве, а не на газе.
Они выигрывают от более простой установки, так как отсутствие требований к дымоходу обеспечивает гибкое место установки — вы можете решить, где разместить свой электрический котел в соответствии с вашими потребностями или требованиями вашего клиента, в отличие от газовой системы, которая может быть продиктована требованиями к дымоходной системе газа или масляные котлы.
Для электрических котлов не требуется ежегодный сертификат безопасности по газу, что снижает затраты на техническое обслуживание и подходит для установки на территории заказчика как для модернизации, так и для новой установки.
Жидкостное центральное отопление с электрическим бойлером
Эти электрические котлы мощностью 9 кВт, обеспечивающие жидкостное центральное отопление, оснащены встроенным энергоэффективным тепловым насосом, соответствующим стандарту ERP, и встроенным расширительным баком на 7 литров, что делает эти электрические котлы общеизвестными.
как «котёл с закрытой системой» или герметичные системы.
Компактный и небольшой электрический котел — энергоэффективное электрическое решение для отопления дома от Flexiheat UK
Это означает, что этот электрический котел может не только работать в системе отопления, будь то напольное отопление или система радиаторного отопления, но также может нагревать бойлер косвенного нагрева. для ваших потребностей в горячей воде для бытовых нужд, если это необходимо.
Это позволяет вам иметь «герметичную систему отопления», что означает, что на чердаке не требуется резервуар для питательной и расширительной воды (т. потенциальная проблема с герметичными системами. Это также делает установку намного проще и компактнее в доме, потому что все необходимые детали находятся внутри корпуса электрокотла, например, установленный на заводе циркуляционный насос и расширительный бак.
Электрические котлы
- Установленный на заводе циркуляционный насос – Энергосберегающий насос, соответствующий требованиям ErP – качественная продукция
- Диапазон выходной температуры нагретой воды до 80 градусов C
- Скачки напряжения исключены благодаря плавному пуску и отключению при нулевом напряжении.
- Отсутствие движущихся частей для длительного плавного пуска
- Этот электрический котел работает практически бесшумно.
- Компактный блок – этот электрокотел небольшого размера, но производит много тепла – поместится в стандартный бытовой сушильный шкаф
- Нет требований к ежегодному сертификату безопасности для арендодателей и не требуются топливные баки — снижение затрат на техническое обслуживание только для отопления или для отопления и производства горячей воды для бытовых нужд с помощью бойлера с косвенным водонагревателем
- Может использоваться со стандартными радиаторами или системами напольного отопления – эффективное жидкостное центральное отопление
- Этот котел может использовать стандартный комнатный термостат (который должен быть беспотенциальным) или подходящий/совместимый комнатный термостат «Opentherm», такой как термостаты типа Hive или Nest, которые позволяют контролировать состояние электрического котла с помощью приложение для телефона, iPad или компьютер
- Изготовлен из инженерных продуктов высшего качества от ведущих производителей, что обеспечивает долгий срок службы электрического котла
- Для электрического котла не требуется система дымохода — приятное удобство, так как он сокращает затраты на установку время для установщика и затраты для клиента – гибкое место установки – годовой сертификат безопасности
- Имеет возможность автоматического переключения на внепиковые тарифы
Энергоэффективная влажная система центрального отопления
Для обеспечения максимальной эффективности нашего агрегата наш электрический котел мощностью 9 кВт имеет девятиступенчатую модуляцию нагрева с небольшими шагами мощности 1 кВт.
Это уникальное преимущество позволит регулировать работу котла для снижения потребления электроэнергии и эксплуатационных расходов за счет лучшего согласования тепловой нагрузки системы жидкостного центрального отопления, когда термостатические клапаны радиатора открываются и закрываются.
Эти котлы могут быть подключены либо к 3-фазной электрической сети 400 В, либо к 1-фазной электрической сети 240 В. Мы выделили электрические детали однофазного котла в приведенных выше данных, так как это наиболее распространенное электропитание для этого размера котла. .
Полную брошюру по нашему ассортименту агрегатов можно скачать здесь –
Брошюра Flexiheat для линейки электрических котлов
Энергоэффективный нагрев горячей воды для бытовых нужд с помощью водонагревателя
Доставка или производство горячей воды для бытовых нужд осуществляется через напорный или открытый непрямой водонагреватель, для быстрого наполнения ванн и одновременного снабжения горячей водой нескольких отводов крана – схематически так
Котлы имеют автоматическую
Работает в режиме переключения, а горячее водоснабжение всегда имеет приоритет и вы можете использовать эквитермальное управление — так как наш блок «Opentherm» совместим с различными контроллерами или через нашу индикацию на передней панели.
Эквитермическое управление компенсируется погодным управлением- котел автоматически понижает температуру подачи в соответствии с погодными условиями – например, в день, когда температура на улице 12С, а вы хотите 20С внутри, котел работает так, что вам нужна вода только 50С выход температуры на радиаторы, и это экономит энергию и, следовательно, эксплуатационные расходы. – подробнее об этом в этом видео
Почему эта настройка важна?
Поскольку у вас может быть две требуемые температуры – т. е. со стороны отопления котла, может работать теплый пол – для которого требуется максимальная температура 45°С, или если котел компенсирует температуру подачи, например, на радиаторную систему – он мог снизить температуру подачи до 50 или 60C – Это недостаточно высокая температура для нагрева бойлера косвенного нагрева цилиндр как можно быстрее) -автоматическое управление закрывает контур отопления и открывает контур нагрева ГВС, включает насос и ТЭНы и нагревает до более высокой температуры (75-80°C), что очень быстро нагревает емкостный водонагреватель (100 литров за ок.
10 – 20 минут!Из расчета на 15кВт)
Если вы используете невентилируемый бак для хранения горячей воды для подачи холодной воды, то вы можете получить мощное горячее водоснабжение, обеспечивающее подачу горячей воды под давлением из сети и быстрое наполнение ванн.
Примечание. Если вам требуется 9электрический комбинированный котел или комбинированный котел мощностью 9 кВт, посмотрите на наше решение – поскольку настоящий электрический комбинированный котел мощностью 9 кВт не будет работать должным образом, чтобы обеспечить адекватный расход, исходя из температуры воды, которую мы получаем в Великобритании и Ирландии, особенно в зимний период – расход оцениваются как просто жалкие и непригодные для использования – посмотрите наше решение здесь – электрические комбинированные котлы
Системы с открытой вентиляцией
Системы центрального отопления с напорной или открытой вентиляцией? Системы с открытой вентиляцией в настоящее время являются устаревшей технологией, когда речь идет о влажном центральном отоплении.
Вы можете использовать наши котлы в системе с открытой вентиляцией, но требуемый минимальный напор составляет 8 метров,
Но мы не рекомендуем это, так как системы с открытой вентиляцией допускают попадание кислорода в отопительную воду, что приводит к коррозии в системе. , со стандартными радиаторами и некоторыми термостатическими радиаторными клапанами, изготовленными из стали, это не очень хорошая идея.
Электрический котел мощностью 9 кВт с электроприводом
Мы в Flexiheat UK ограничиваем поставку и храним большой ассортимент электрических котлов, с нашими Электрический котел мощностью 9 кВт является лучшим на рынках Великобритании и Ирландии. Имея множество преимуществ, таких как лучшая на рынке модуляция котла или динамический диапазон. Будучи чрезвычайно компактным и подходящим для использования в доме, квартире, мобильном доме или квартире, а также в других типах жилых помещений. С плавным пуском и переключением при нулевом напряжении, чтобы избежать скачков напряжения.
Пожалуйста, не стесняйтесь обращаться в нашу службу поддержки клиентов по телефону 01202 822221 или используйте нашу контактную форму электронной почты через вкладку контактов выше, чтобы отправить нам сообщение и получить лучшую цену. Обычно у нас есть запас электрического котла на полке, или мы можем организовать доставку на небольшом поддоне, который может быть доставлен в течение суток или в течение 2/3 дней в зависимости от требований заказчика. Все счета-фактуры наших клиентов включают НДС, так как мы зарегистрированы как компания с номером GB236 9.061 01.
Электрический котел 240 В Thermo2000 Mini Ultra 9 кВт / 30 708 BTU
Перейти к содержимому
Thermo 2000
Артикул: T2MINI-ULTRA09
1258,00 $
Количество
Электрический котел 240В Thermo2000 Mini Ultra 9 кВт / 30,708 BTU
Электрический котел Thermo2000 Mini Ultra, 240 В, 9 кВт / 30 708 БТЕ для горячей воды и гликолевой трубы системы водяного отопления пола
Описание
100% компактность
Наши электрические котлы mini ULTRA славятся своей компактной конструкцией.
Благодаря уменьшенным размерам эти системы отопления подходят даже для самых маленьких помещений. Кроме того, трубопровод можно подсоединить несколькими способами, что упрощает установку.100% КПД
Наши котлы не тратят энергию впустую. Не производя сгорания или выбросов парниковых газов, мини-электрический котел является очень энергоэффективной и экологичной альтернативой. Обслуживание простое и сведено к минимуму. Добавление контроллера UltraSmart TM также помогает повысить общую производительность системы.
100% комфорт
Бесшумные и малозаметные электрические мини-котлы идеально подходят для частных домов и кондоминиумов. Нужна ли вам водяная система для обогрева подвала, гаража или любого другого объекта, компактный мини-генератор — разумный выбор для отопления.
Контроллер UltraSmartTM
Точный и простой в настройке контроллер UltraSmartTM mini ULTRA с дисплеем с подсветкой позволяет оптимально управлять температурой окружающей среды и существенно экономить затраты на электроэнергию.
Стандартные функции
- Контроль безопасности для ограничения чрезмерно высоких температур
- Блок питания насоса 120 В
- Блок питания 24 В для термостата и других принадлежностей
- Предохранительный клапан 30 PSI
- Дренажный/продувочный клапан
- Электропитание 208/240 В переменного тока
Mini Ultra обладает следующими дополнительными функциями:
- Контроллер UltraSmart TM позволяет пользователям быстро просматривать рабочее состояние котла
- Предустановленные конфигурации на основе системы распределения тепла
- Наружный датчик, регулирующий температуру котловой воды
- Обогрев прекращается, когда наружная температура становится выше
- Режим «Boost», автоматически повышающий температуру при необходимости
- Возможность продувки насоса, когда система не работает
Технические характеристики
mini ULTRA 240 В перем.
тока / 60 Гц / 1 фаза 1 Мощность 2 Рекомендуемое электропитание 4 Модель кВт БТЕ/ч Ампер 3 Электрические элементы Ступени Медная проволока Алюминиевая проволока Выключатель МИНИ УЛЬТРА 3 3 10 236 12,5 1 х 3 кВт 1 12 10 20 МИНИ УЛЬТРА 4,5 4,5 15 354 18,8 1 х 4,5 кВт 1 10 10 30 МИНИ УЛЬТРА 6 6 20 472 25,0 2 х 3 кВт 1 8 6 40 МИНИ УЛЬТРА 7,5 7,5 25 590 31,3 1 х 3 кВт + 1 х 4,5 кВт 2 8 6 40 МИНИ УЛЬТРА 9 9 30 708 37,5 2 х 4,5 кВт 2 8 6 50 МИНИ УЛЬТРА 12 12 40 944 50,0 2 х 6 кВт 2 6 4 70 1 Электропитание 120/240 В или 120/208 В 1 фаза (L1-N-L2) с тремя проводами 90°C и заземлением или двумя проводами и заземлением, если котлу не требуется насос на 120 В переменного тока или принадлежности.
Благодаря уменьшенным размерам эти системы отопления подходят даже для самых маленьких помещений. Кроме того, трубопровод можно подсоединить несколькими способами, что упрощает установку.
тока / 60 Гц / 1 фаза 1
