Электрокотел протерм: Электрические котлы Protherm, цены на котлы Протерм в Москве, доставка по России

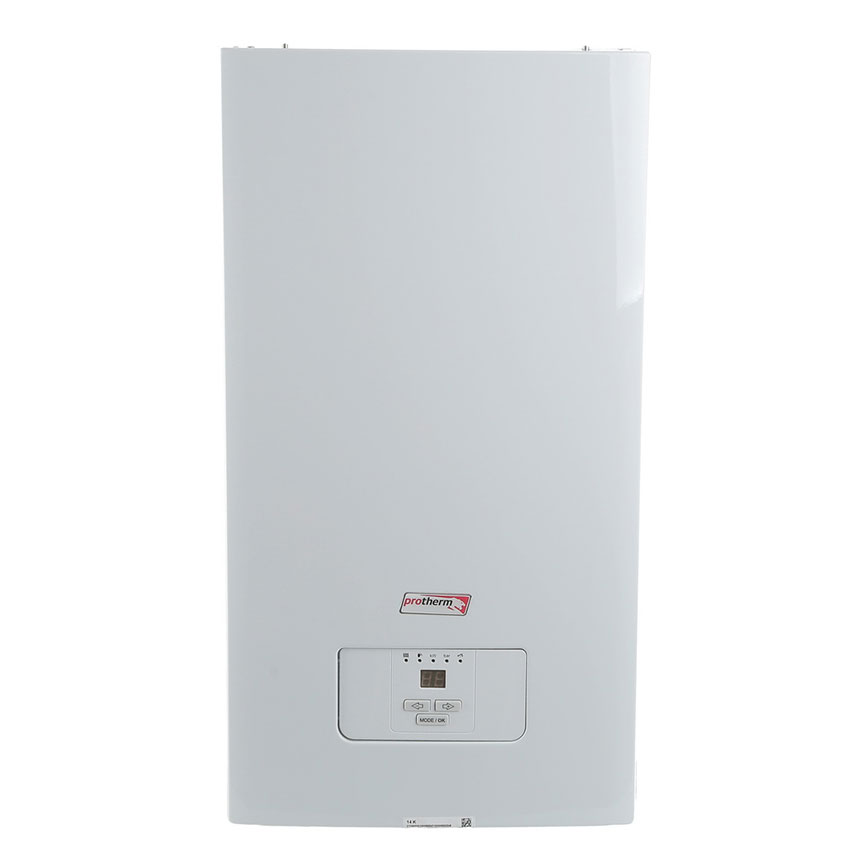

Электрический котел Протерм СКАТ 9 KE 14

Артикул:Протерм-СКАТ-9-KE

К сравнению

В избранное

Вид котла:Электрический

Мощность:9 кВт

Площадь отопления:10 — 90 кв. м.

Гарантия, лет:2

Страна изготовления:Словакия

Все характеристики

В наличии

88 220 ₽

Описание

Характеристики

Документация

Электрический котел Protherm (Протерм) СКАТ 9 KE

Настенный электрический котел Протерм СКАТ 9 KE 14 мощностью 9 кВт для отопления небольшого дома, дачи или квартиры. Приготовление горячей воды происходит в дополнительном накопительном бойлере.

Особенности конструкции электрокотла Протерм СКАТ 9 кВт

  • Может работать от электросети напряжением как ~220В, так и ~380В.


  • Встроенный циркуляционный насос.


  • Встроенный 8-литровый расширительный бак.


  • Автоматический клапан удаления воздуха.


  • Жидкокристаллический дисплей.


  • Интуитивно понятное управление.


  • Высочайшая безопасность и надёжность — самодиагностика и датчики работоспособности: тепловой предохранитель, система защиты от замерзания, система защиты насоса от заклинивания.


  • Встроенные программы тестирования и диагностики.


  • Контроль давления теплоносителя в системе.


  • Обновленный интерфейс с коммуникационной шиной eBus.


  • Не требует специальных навыков для обслуживания.


  • Возможность настройки до 4-х ступеней мощности.

  • Возможность подключения: комнатного регулятора температуры, датчика температуры наружного воздуха, датчика NTC (накопитель горячей воды), термостата (накопитель горячей воды), внешнего насоса.

Технические характеристики электрокотла Протерм СКАТ 9 кВт





























Технические параметрыПротерм СКАТ 9
Площадь отопления до, м290
Номинальная тепловая мощность, кВт9,0
КПД, %99,5
Объем встроенного расширительного бака, л8
Преднакаченное давление в расширительном баке, бар1,0
Давление теплоносителя максимальное/минимальное, бар3/0,8
Номинальное напряжение питания (+/-10%), В220 1Ф / 380 3Ф
Рекомендуемое сечение силового кабеля 220/380 (количество жил * сечение мм2), мм23×10 / 4х1,5
Максимальная температура теплоносителя, °С85
Силовое управление нагревомэлектромеханическое (контактор)
Размер присоединительных патрубков, G»3/4
Габаритные размеры котла (Ширина*Высота*Глубина), мм410*740*310
Масса нетто, кг32,9

Вид котла

Электрический

Тип отопления

Водяной

Protherm

Мощность

9 кВт

Площадь отопления

10 — 90 кв. м.

Тип электропитания

Однофазное/Трёхфазное

Напряжение питания, В

~220/380

Тип электронагревателя

ТЭН

Управление нагревом

Электромеханическое (электромагнитные реле, контакторы, пускатели)

Встроенный циркуляционный насос

Есть

Встроенный расширительный бак, л

8

Ширина, мм

410

Высота, мм

740

Глубина, мм

310

Вес нетто

32.9 кг

Гарантия, лет

2

Страна изготовления

Словакия

Протерм СКАТ 9. Руководство по эксплуатации. (PDF)

Протерм СКАТ 9. Руководство по установке и техническому обслуживанию. (PDF)

Категории: Protherm, Подбор котла, Электрические котлы

Электрический котел Лемакс PROPLUS 9 кВт

84 370 ₽

Электрический котел Stout 9 кВт

69 900 ₽

Электрический котел ZOTA MK-S 9 кВт

67 210 ₽

Электрический котел ZOTA Solid-9 кВт

48 950 ₽

Пеллетный котел ZOTA Forta 25

146 700 ₽163 000 ₽

Пеллетный котел Heiztechnik Q Eko Duo LUX 17

246 900 ₽

Пеллетный котел Lavoro ECO LF-400

1 911 600 ₽

Пеллетный котел Lavoro ECO LR-22

195 800 ₽

Пеллетный котел TIS EKO DUO 95

563 500 ₽

Пеллетный котел Термокрафт TECO PELLET 15 кВт

225 400 ₽

Пеллетный котел TIS Duo Pellet 80

518 000 ₽

Пеллетный котел Kostrzewa Compact Bio 24

357 855,20 ₽

Электрический котел Протерм СКАТ 6 KE 14

Артикул:Протерм-СКАТ-6-KE

К сравнению

В избранное

Вид котла:Электрический

Мощность:6 кВт

Площадь отопления:10 — 60 кв. м.

Гарантия, лет:2

Страна изготовления:Словакия

Все характеристики

В наличии

85 790 ₽

Описание

Характеристики

Документация

Электрический котел Protherm (Протерм) СКАТ 6 KE

Настенный электрический котел Протерм СКАТ 6 KE (14) для отопления небольшого дома, дачи или квартиры. Мощность 6 кВт. Приготовление горячей воды происходит в дополнительном накопительном бойлере.

Особенности электрокотла Протерм СКАТ 6 кВт

  • Может работать от электросети напряжением как ~220В, так и ~380В.


  • Встроенный циркуляционный насос.


  • Встроенный 8-литровый расширительный бак.


  • Автоматический клапан удаления воздуха.


  • Жидкокристаллический дисплей.


  • Интуитивно понятное управление.


  • Высочайшая безопасность и надёжность — самодиагностика и датчики работоспособности: тепловой предохранитель, система защиты от замерзания, система защиты насоса от заклинивания.


  • Встроенные программы тестирования и диагностики.


  • Контроль давления теплоносителя в системе.


  • Обновленный интерфейс с коммуникационной шиной eBus.


  • Не требует специальных навыков для обслуживания.


  • Возможность настройки до 4-х ступеней мощности.

  • Возможность подключения: комнатного регулятора температуры, датчика температуры наружного воздуха, датчика температуры накопителя горячей воды (NTC, термостата), внешнего насоса.

Технические характеристики электрокотла Протерм СКАТ 6 кВт



























Технические параметрыПротерм СКАТ 6
Площадь отопления до, м260
Номинальная тепловая мощность, кВт6,0
КПД, %99,5
Объем встроенного расширительного бака, л8
Преднакаченное давление в расширительном баке, бар1,0
Давление теплоносителя (максимальное / минимальное), бар3 / 0,8
Номинальное напряжение питания (+/-10%), В220 1Ф / 380 3Ф
Рекомендуемое сечение силового кабеля 220/380 (количество жил * сечение мм2), мм23×6 / 4х1,5
Максимальная температура теплоносителя, °С85
Размер присоединительных патрубков, G»3/4
Габаритные размеры котла (Ширина х Высота х Глубина), мм410х740х310
Масса нетто, кг32,6

Вид котла

Электрический

Тип отопления

Водяной

Protherm

Мощность

6 кВт

Площадь отопления

10 — 60 кв. м.

Тип электропитания

Однофазное/Трёхфазное

Напряжение питания, В

~220/380

Тип электронагревателя

ТЭН

Управление нагревом

Электромеханическое (электромагнитные реле, контакторы, пускатели)

Встроенный циркуляционный насос

Есть

Встроенный расширительный бак, л

8

Ширина, мм

410

Высота, мм

740

Глубина, мм

310

Вес нетто

32.6 кг

Гарантия, лет

2

Страна изготовления

Словакия

Протерм СКАТ 6. Руководство по эксплуатации. (PDF)

Протерм СКАТ 6. Руководство по установке и техническому обслуживанию. (PDF)

Категории: Protherm, Подбор котла, Электрические котлы

Электрический котел Лемакс PROPLUS 6

82 640 ₽

Электрический котел Kospel EKCO L2M 6

66 000 ₽

Электрический котел ZOTA MK-S 6 кВт

65 780 ₽

Электрический котел ZOTA Solid-6 кВт

44 880 ₽

Пеллетный котел TIS Pellet 95

560 000 ₽

Пеллетный котел Пиролиз Мастер PELLET-250

690 000 ₽

Пеллетный котел Kostrzewa Twin Bio 12

313 123,30 ₽

Пеллетный котел Lavoro ECO LF-400

1 911 600 ₽

Пеллетный котел Пиролиз Мастер PELLET-400

1 150 000 ₽

Угольный котел FACI BLACK 1000

от 2 390 000 ₽2 748 500 ₽

Пеллетный котел Roteks 25

210 000 ₽

Пеллетный котел Pelletor ECO 50

345 000 ₽

Наша история — Protherm

  • 1991 — основание — производитель электрокотлов «мелкой серии» в Праге — Зличин
  • 1992 — бум продаж электрокотлов, серийное производство в г. Скалице
  • 1993 — сеть из 853 продавцов и сервисных компаний в г. Чешская и Словацкая Республики, 65% рынка электрокотлов
  • 1994 г. — вся прибыль вложена в развитие производства настенных газовых котлов
  • 1995 г. — первый экспорт в Украину и Германию (котлы на дизельном топливе)
  • 1996 г. — вход стратегического партнера: группа Hepworth — Saunier Duval
  • 1997 г. — расширение сотрудничества с оптовиками в Чехии и Словакии, получение сертификата ISO 9001 на производство котлов
  • 1998 г. — фундаментальные инновации, внедрение котлов TIGER и MEDVEĎ линии
  • 1999 — начат экспорт в Великобританию, сертифицирован CE
  • 2000 — большая модернизация производственных мощностей, 3 производственные линии, современная лаборатория разработки, новые котельные линии PANTHER и LEOPARD
  • 2001 г. — новый конденсационный котел LEV — золотая медаль на выставках Aquatherm в Праге, Нитре и Racioenergia в Братиславе, ежедневный рекорд 732 котлов, произведенных в 2 смены слияние PROTHERM с группой Vaillant
  • 2002 г. — внедрение проекта ProEngineer система проектирования, международный проект Odyssea, расширение производства до 5 сборочных линий
  • 2003 г. — экспорт котлов в 24 страны Европы, Азии и Африки
  • 2004 г. — расширение производства до 7 сборочных линий, двухсменный режим работы, сервисная сеть в Чехии и Словакии с 1750 офисами
  • 2005 г. — открытие нового филиала завода, специализация на напольных газовых и конденсационных котлах в группе Vaillant, новая лаборатория разработки, новая сборочная линия для поверхностной обработки жестяных компонентов, новая линия настенных конденсационных котлов LEV, инновации в линии котлов TIGER, внедрение новой компьютерной системы SAP
  • 2006 г. — расширение производства двумя сборочными линиями для напольных котлов, внедрение двух монопоточных производственных линий для настенных котлов, инновации в котлах PANTHER, получение сертификата ISO 14001
  • 2007 г. — расширение производства до 5 линий сборки напольных котлов, производство настенных котлов полностью переведено с классической линии сборки на 7 монопоточных линий, новый склад готовой продукции общей площадью 7000 м2, Лаборатория разработок получает сертификат, позволяющий принимать собранные данные испытательными институтами, инновации в чугунных котлах MEDVEĎ моделей KLOM и KLZ, новая линейка твердотопливных котлов BOBOR
  • 2008 г. — новая версия настенных газовых котлов PANTHER и конденсационных котлов LEV, бренд Protherm становится лидером конденсационных котлов на словацком рынке
  • 2009 — Protherm занимает лидирующие позиции в области отопительного оборудования в Восточной Европе и продолжает наращивать экспорт в Азию
  • 2010 — новые линейки настенных газовых котлов PANTHER и GEPARD, новая линейка настенных конденсационных котлов PANTHER CONDENS, инновации в Линейка электрических котлов RAJA, вывод на словацкий рынок гелиопродукции под названием HELIOSET
  • 2011 г. – начало экспорта конденсационных котлов
  • 2013 г. – начало производства плоских солнечных коллекторов HelioPLAN ​​

Протерм скат 12 кВт инструкция

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Введение …………………… ..

Страница 3

  • Фото
  • Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Введение ……… …………………………………………. 4 Управление и сигнализация……………………. 6 Выбор режима чтения……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …… .. 10 Схема управления работой котла …………. 11 Характеристики котла …………………………. 12 Пуск и остановка котла …………………. 13 Регулирование работы котла……………….. 13 Защитные функции котла…………………….. 15 Техническое обслуживание и уход………… 17 Транспортировка и хранение……………….. 18 Гарантия и гарантии условиях……………18 Технические параметры………………………..19Присоединительные размеры ………………. 20 Схема принципиальная ………………………… 21

СКАТ 6, 9, 12, 14, 18, 21, 24, 28 К

Серийный номер, обозначение типа, технические данные котла указаны на заводская табличка

, расположенная на нижней панели корпуса котла. Чтобы прочитать информацию о

на шильдике, необходимо снять переднюю панель корпуса котла.

Раздел «Инструкция по эксплуатации» содержит описание основных функций котла.

и рекомендации по безопасному использованию. Раздел «Инструкция по установке»

предназначен только для специалистов сервисных и монтажных организаций.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ Введение ……………………….. ………………………………….. 25 Подключение котла к электросети ………. 26 Схема подключения бойлера косвенного нагрева…………………. 28 Схема подключения котла …………………. 30 Неисправности котла …………………………… 37

0020095669_04

Популярные модели

Электрокотел Protherm Скат 9 КР 13 самый покупаемый. Используется для обогрева помещений до 90 кв.м.

Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемым током — все остальные данные идентичны, вплоть до габаритов и веса. Самые популярные модели: 9 кВт, 12 кВт и 21 кВт. .

Кроме того, в модельный ряд Скат входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь нагрева зависит от мощности (в расчетах необходимо учитывать потери тепла и возможность подключения бойлера).

Введение

Страница 4

  • Фото
  • Текст

4

Вы стали обладателем котла центрального отопления с возможностью регулировки теплового комфорта с помощью электрического отопления. Надеемся, что электрокотел Скат прослужит вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием данной инструкции по эксплуатации и при работе с котлом действовать в соответствии с данными в ней рекомендациями и указаниями. Мы верим, что электрический котел СКАТ поможет вам создать в доме приятную атмосферу и оптимальный тепловой комфорт. Пожалуйста, обратите внимание на следующие основные моменты:

1.

Котел вместе с сопутствующим оборудованием должен устанавливаться и эксплуатироваться в соответствии с проектной документацией, соответствующими действующими законами и техническими регламентами, а также инструкциями производителя.

2. Котел разрешается устанавливать только в

специально оборудованных помещениях.

3. Ввод котла в эксплуатацию после установки

может производиться только

специалистом специализированной организации, сертифицированной Protherm.

4.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом соответствия, выданным уполномоченным органом, Разрешением на применение Федеральной службы по Экологический, технологический и атомный надзор.

5.

В случае возникновения неисправностей обращаться только в специализированную сервисную организацию — непрофессиональную

Введение

фальсификация может повлиять на гарантию оборудования.

6.

Работник сервисной организации, вводящей котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и контроле за работой котла; операции, которые пользователь вправе выполнять самостоятельно и операции, которые вправе выполнять только квалифицированный специалист обслуживающей организации. Если указанная сервисная организация является также поставщиком котла, она обязана обеспечить сохранение заводской упаковки котла на случай возможной транспортировки.

7. Проверить целостность и комплектность.

доставка.

8. Убедитесь, что тип поставляемого Вам котла

по входным параметрам (указанным на заводской табличке) подходит для эксплуатации в данном регионе. Входные параметры означают: напряжение электрической сети.

9. В случае, когда у вас нет определенного

, чтобы быть уверенным в правильности своих действий по обслуживанию котла, найдите и внимательно изучите соответствующие инструкции и рекомендации, содержащиеся в данном руководстве по обслуживанию, и действуйте исключительно в соответствии с их.

10.

Не удаляйте и не повреждайте маркировку или надписи на котле.

Сохранять оригинальную упаковку котла на случай возможной транспортировки до ввода котла в эксплуатацию.

11.

Для ремонта используйте только оригинальные запасные части. Запрещается вмешиваться во внутреннее устройство котла и вносить какие-либо изменения в его конструкцию.

12.

В случае длительного отключения котла рекомендуется опорожнить его и отключить от сети. Эта рекомендация сделана с учетом общего

Безопасность при эксплуатации

Отопление помещения электрическим теплогенератором должно быть полностью безопасным. Безопасность эксплуатации обеспечивают следующие системы:

  • Система аварийного отключения. Инициируется специальным датчиком перегрева. Аварийное отключение происходит при достижении температуры теплоносителя более 1000 градусов.
  • Автоматическая задержка включения и выключения ТЭНов по заданной мощности.
  • Аварийный датчик давления. Механизм срабатывает в результате снижения давления охлаждающей жидкости ниже 0,8 бар.
  • Пять степеней защиты устройства в зависимости от напряжения.

Электрические котлы Протерм, применяемые для оборудования автономной системы отопления, представляют собой высокотехнологичные современные устройства. Они подходят для использования в климатических условиях, типичных для нашей страны.

Что такое деаэратор в котельной — вопрос достойный внимания для людей, не знакомых с этим устройством.

О типах деаэраторов читайте здесь.

В обязательном порядке котлы оснащены электронным управлением и системой безопасности, что делает их работу максимально безопасной. Аппараты имеют очень высокий КПД (99,5%), что значительно снижает затраты на отопление дома или другого помещения.
Установка оборудования не представляет сложности, не требует в последующем наличия специальных навыков для обслуживания.

Инструкция ↑

  • Котел устанавливается специалистом в соответствии с проектной документацией.
  • Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
  • Перед включением котла необходимо подключить его к сети, открыть краны на отопительном контуре и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
  • На дисплее отображаются параметры настройки.
  • Потребитель задает требуемую температуру для системы отопления, контура водоснабжения (при подключении котла) и требуемую мощность.
  • Если давление в системе падает, на дисплее мигает индикатор «бар». Это указывает на необходимость добавления воды в систему. Если давление все же падает, необходимо обратиться к специалисту.
  • Если котел остановлен на длительное время, необходимо будет отключить его от электропитания и перекрыть краны. Если это происходит зимой, необходимо слить воду из системы во избежание замерзания.

Внимание: Не используйте абразивные или другие химические средства для чистки котла. Поверхность корпуса можно протирать влажной тканью, а затем вытирать насухо.

8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Кодовые номера расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начинает капать вода или он замерз, подключать его к сети запрещается. Вам необходимо вызвать специалиста для диагностики и ремонта. 10. Детали котла можно заменять только оригинальными запчастями.

Модельный ряд котлов Protherm — одноконтурные и двухконтурные

Газовое оборудование Proterm выпускается европейским производителем в нескольких модификациях, что позволяет подобрать модель, оптимальную с точки зрения функциональности, а также практичности и максимально удобная модель в эксплуатации.

Настенное

Настенное газовое оборудование имеет неоспоримые преимущества, среди которых компактные размеры, внешняя эстетика, отличные эксплуатационные свойства, возможность адаптации к работе с разными энергоносителями посредством замены штатной форсунки, а также экономичность.

  • «Пантера». Недорогая модель с двумя теплообменниками для отопления помещений и нагрева воды. Современный обогреватель с возможностью работы в закрытой системе. Имеет надежную защиту от замерзания, автоматическую отсечку газа и управление насосом.

Недорогой вариант отопителя в линейке Protherm

  • «Ягуар». Бюджетный вариант оборудования, не имеющий режима зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением при помощи рукояток.

Простая модель с минимально необходимым набором функций

  • «Гепард». Двухконтурный турбированный котел мощностью 11-23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны за одну минуту нагреть 10-11 литров воды. Настенный прибор, в котором движение теплоносителя осуществляется принудительно.

Турбированный котел с высоким КПД

  • «Тигр». Он отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или работа в автоматическом режиме «комфорт». Есть возможность автоматического регулирования процесса горения, его отличает особая система зажигания.

Компактное оборудование с различными режимами работы

Основные характеристики котла

Напольный тип

Напольные одноконтурные и двухконтурные котлы имеют ряд преимуществ, которые делают данный тип оборудования востребованным у потребителей. Нельзя обойти вниманием высокие эксплуатационные показатели, максимальную эффективность теплоотдачи, экономичный расход топлива, широкий функционал и гарантированную долговечность.

  • «Медведь». Качественный чугунный теплообменник делает агрегат долговечным и очень надежным. Модель имеет режим «Зима-Лето» и удобный контроль тяги. Он имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.

Чугунный теплообменник предполагает длительную эксплуатацию котла

  • «Буйвол». Удобный и долговечный котел с высоким КПД, способный работать на различных видах топлива. Очень мощный агрегат с высокой степенью надежности.

Мощное оборудование, способное работать на разных видах топлива

Основные характеристики модели Бизон

Котел напольный с надежным теплообменником

Основные характеристики модели

Стационарный отопительный газовый котел

Основные характеристики модели Медведь КЛОМ17

Устройство газового котла Протерм

Различные модификации газового оборудования имеют индивидуальные характеристики устройства.
