Виды и особенности труб для прокладки кабеля в земле

Трубы для подземной прокладки кабеля различаются по техническим характеристикам и конструкции. Традиционно высоким спросом пользуется сегмент пнд изделий.

Согласно общепринятой классификации инженерные коммуникации данной категории делят на

• Технические. Гладкие одностенные трубы чёрного цвета созданы специально для защиты электропроводки в кирпичных стенах, полу, под грунтом вдали от атодорог. Выпускают в отрезках длиной 12 метров и бухтах по 500, 200 и 100 метров.
• Электротехнические. Двустенные гофрированные трубы изготавливают из полиэтилена низкого давления высокой плотности и чаще всего приобретают для прокладки телефонных, телевизионных и других линий с общим напряжением тока до 1 кВ включительно. Протягивать кабель в таких трубах проще и быстрее, поскольку в комплекте с ними довольно часто поставляется зонд (протяжка).

На фото. Укладка электротехнического кабеля в трубе

Трубы для прокладки кабеля в земле из пнд давно и надолго обосновались в сметах проектных компаний. Причина проста: полиэтилен обладает характеристиками, необходимыми для надёжной защиты электротехнической проводки. Кроме того, покупателей привлекает низкая стоимость. Решая, купить трубу пнд или металлическую, многие делают выбор в пользу полиэтиленовых конструкций ещё и потому, что они проще транспортируются и монтируются. Подробнее о преимуществах и применении ПНД трубы можно почитать здесь.

Виды укладки кабеля

На сегодняшний день существует три способа прокладки кабеля

• Под землёй
• Над землёй
• В здании

При укладке кабеля непосредственно в помещении используют технические трубы, известные так же как технические пнд трубы, электротехнические трубы, пнд-оболочки. Разнообразие наименований объясняется тем, что производители берут за основу определённую характеристику или руководствуются рекомендациями действующих ГОСТов.

На фото. Труба пнд 32 мм для кабеля

Для внутридомовой укладки кабеля подходят именно технические трубы пнд, но это не значит, что в прайсе дилера или смете они не могут называться по-другому. Главное, чтобы совпадали характеристики.

При выполнении работ важно придерживаться следующих правил

• Трубу можно располагать в бетонных, кирпичных и даже гипсокартонных перекрытиях.
• Монтаж возможен в любое время года при температуре до минус 30 С.
• Если глубина залегания более двух метров, следует оборудовать дополнительную бетонную нишу толщиной от 8 до 10 см.
• Если трубы будут расположены горизонтально, то их можно заливать вместе с фундаментом.
• Важно убедиться в герметичности соединений и переходов коммуникации.
• При возможном появлении конденсата необходимо заранее позаботиться об установке специальной сборной трубки.

Чем надёжнее будет спрятан кабель, тем дольше он сохранит техническую исправность. С пнд трубой его функционал не пострадает. Под защитой оболочки электропровод не подвержен воздействию влаги, пыли и разрушительным деформациям.

Специалисты советуют использовать для стыковки сварные и компрессионные фитинги. Перечисленные соединительные детали обеспечат наилучшую герметичность, конечно, при условии грамотной сборки и установки.

Принципы подземной прокладки кабеля

В земле электрические кабели прокладывают на подходе к частному дому, коттеджу или даче.

1. Сначала все элементы тщательно осматривают, особое внимание уделяют местам соединений. На корпусе не должно быть разрывов и прочих дефектов.
2. Далее на земле делают разметку, по которой копают траншею. Готовую нишу осматривают на предмет инородных предметов.
3. Труба соответствующего диаметра располагается в траншее, после чего в неё помещается кабель.
4. Готовую коммуникацию засыпают песком (слой до 10 см) и грунтом (слой до 15 см).
5. Отметить место укладки можно при помощи специальной сигнальной ленты.

На фото. Бестраншейная прокладка кабеля

Помимо траншейной протяжки большой популярностью пользуется метод ГНБ (горизонтально-направленное бурение). Выбрав такой способ, вам не придётся выкапывать траншею. Специальная бурильная установка затянет трубу с кабелем под землю, что гораздо быстрее, но в то же время более затратно в сравнении с обычной процедурой прокладки.

Подробнее о ГНБ вы можете прочитать, пройдя по этой ссылке.

В заключении хотелось бы назвать главные преимущества, которые даёт использование именно пнд трубы.

• Долговечность. Готовая коммуникация прослужит не менее 30 лет, а при грамотной эксплуатации – все 50.
• Доступность. Общеизвестный факт: полимерные трубы в несколько дешевле металлических.
• Безопасность. Полиэтилен не наносит вреда окружающей среде, может перерабатываться повторно.
• Комфорт. Монтаж пнд конструкций займёт минимум времени. Достаточно подобрать подходящие фитинги.

Хотите приобрести пэ и пнд трубы с максимальной выгодой? Обязательно звоните нам. Мы поможем вам подобрать подходящие тип, размер и количество.

Обзор видов электротехнических защитных труб

Главная / Статьи

Гофрированные ПНД/ПВД трубы в зависимости от назначения могут быть красного и синего цветов:

Кроме того, бывают и чёрные, предназначенные для кабельных линий общего назначения.

Электротехнические трубы устанавливаются для защиты электропроводки от повреждения в результате внешних воздействий. Эта система труб также служит в качестве маршрутизатора проводов, поскольку она обеспечивает определенную форму и направление проводов.

Схематический профиль ПНД/ПВД гофрированной трубы

Чтобы обеспечить механическую защиту внутренней проводки, для производства электротехнических труб используют различные материалы. В зависимости от условий, в которых используется электротехническая труба, ее верхний слой может быть изготовлен из волокна, металла или пластика. Разная степень гибкости и прочности этих материалов соответствует различным требованиям проводки. Например, жесткая металлическая или пластиковая труба идеально подходит для максимальной защиты, но эти негибкие трубы под кабель могут вызвать затруднение при установке в определенных местах. Гибкая электротехническая труба, с другой стороны, используется в тех местах, где жесткими трубами трудно маневрировать.

Рассмотрим подробнее основные виды труб, их преимущества и недостатки, а также особенности их использования.

Пластиковая армированная электротехническая труба

Эта защитная пластиковая труба чаще всего используется для создания внешних кабельных линий, для подводки кабелей к подвижным механизмам и машинам. Также она хорошо подходит для защиты кабелей в условиях вибрации. Армированная пластиковая труба не горит, отлично гнется и имеет хорошие диэлектрические свойства, обеспечивает высокую степень защиты.

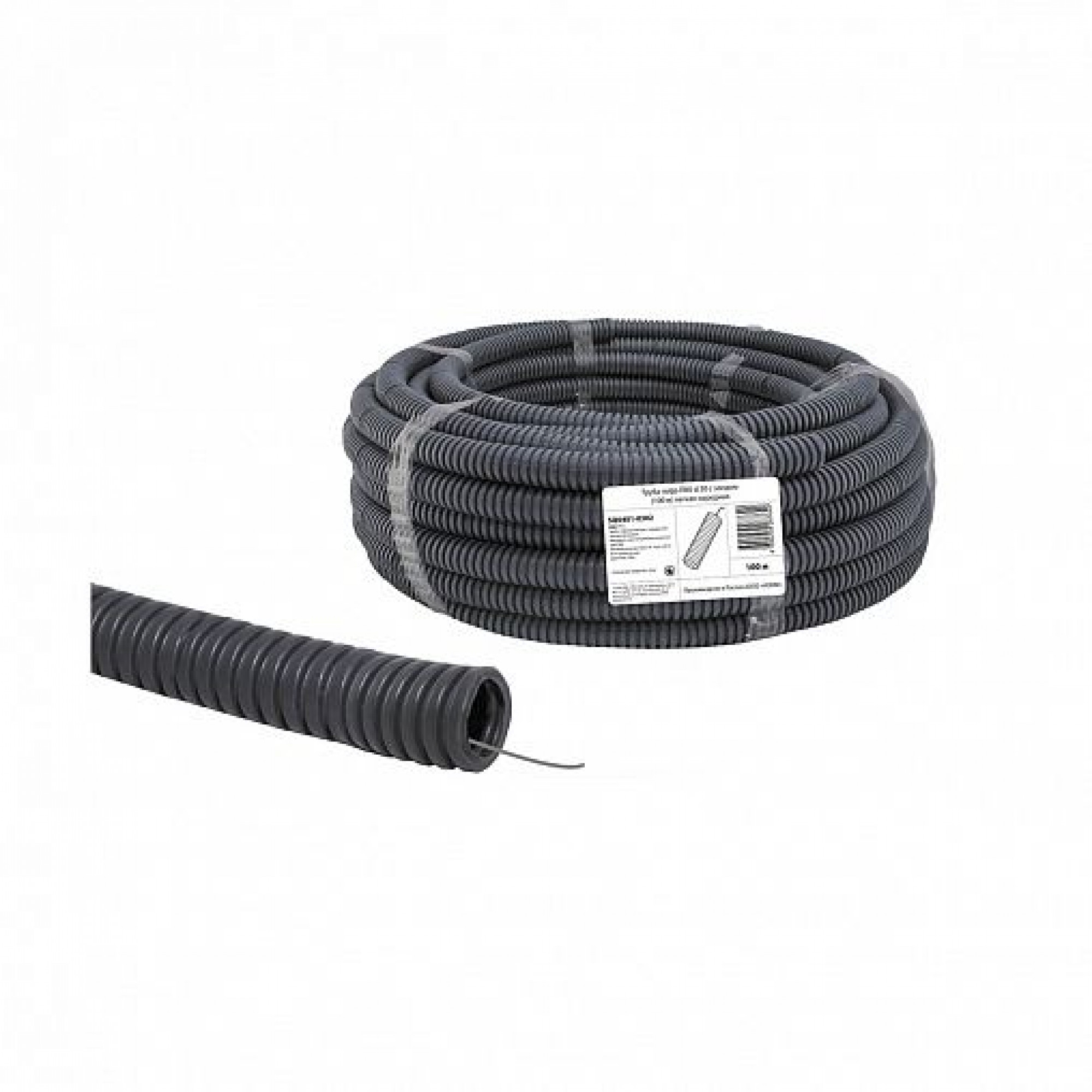

Пластиковая гофрированная электротехническая труба

Пластиковая гофрированная труба является еще одним видом электротехнических труб для кабеля. Неметаллические трубы изготовлены из тонкостенного гофрированного материала — ПВХ, ПНД или ПВД, они влагостойкие и огнестойкие. Такая труба может быть согнута вручную и легко установлена благодаря ее гибким стенкам. Тем не менее, фитинги, которые используются для соединения гофрированных пластиковых труб, являются жесткими и не гнутся.

Преимущества пластиковых гофрированных труб:

Кроме того, пластик является самым легким материалом для производства труб и обычно стоит меньше других материалов. Трубы из пластика могут различаться по толщине, в зависимости от использования и места установки. Труба из пластика противостоит влаге и коррозии, имеет более высокий коэффициент теплового расширения, позволяющий трубе расширяться и сжиматься.

Двустенная пластиковая гофрированная труба

Двустенные пластиковые трубы – это оптимальный вариант практически для всех видов коммуникаций, даже для кабелей из оптоволокна. Двустенные гибкие пластиковые трубы чаще всего используются при прокладке кабелей в бетонных стенах, потолках, фальшь полах, телевизионных и телефонных проводов и для внешней установки в складских и производственных помещениях.

Двухслойная конструкция из ПВД и ПНД обеспечивает максимальную прочность и удобство в использовании. Преимущества таких труб – гладкий внутренний слой, который позволяет без проблем укладывать кабеля в трубу, дополнительная защита кабеля от повреждений механического характера, защита от удара током при поврежденной изоляции кабеля и невозможность распространения горения при коротких замыканиях. Высокая экологичность, легкость и долговечность сделали эти трубы одними из самых популярных среди профессионалов. Вы можете заказать двустенные пластиковые трубы высокого качества у нас в магазине.

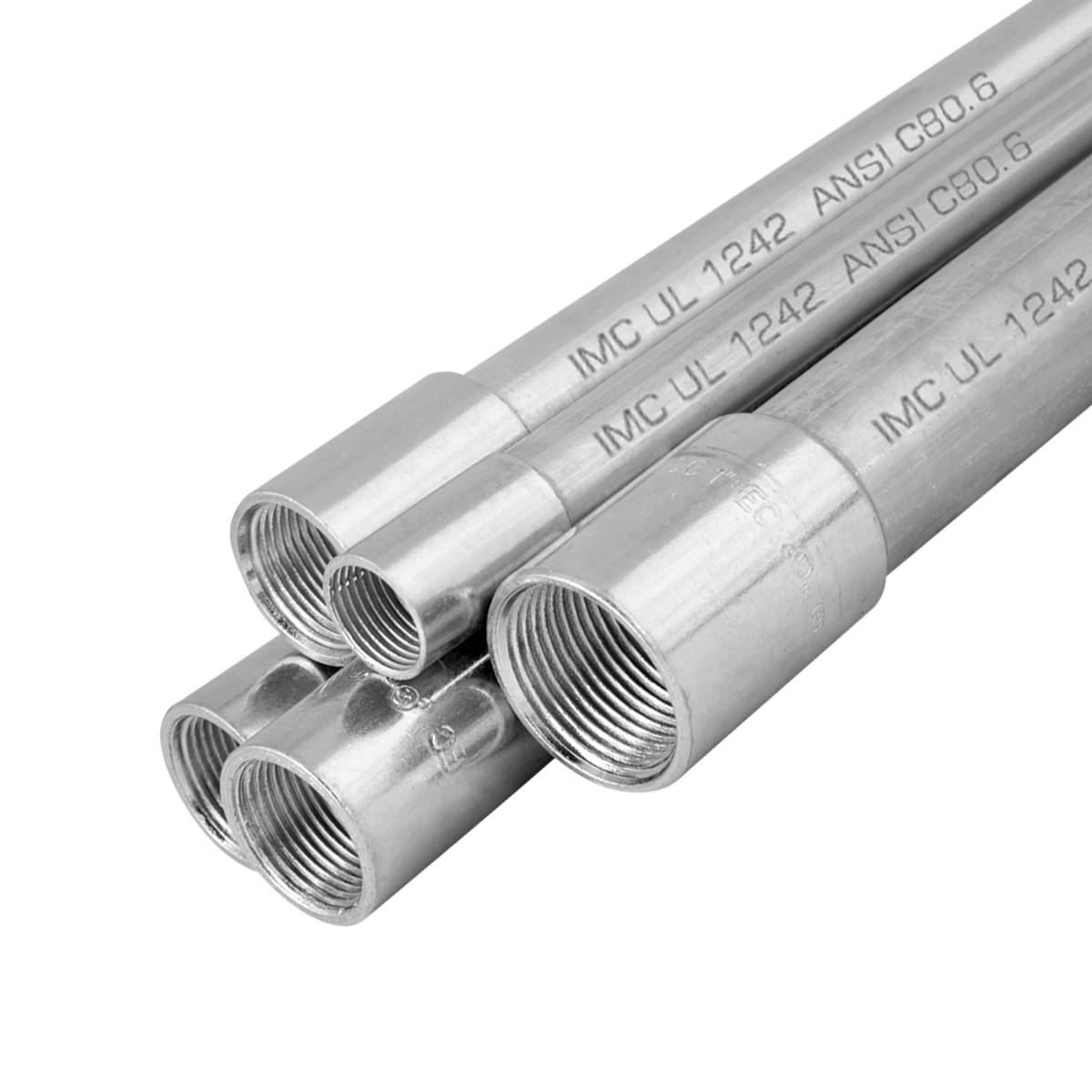

Жесткая металлическая электротехническая труба

Жесткий трубопровод из металлических труб обычно устанавливают в помещениях, где высока степень риска возгорания или взрывов. Такие трубы обеспечивают максимальную защиту проводки, но крайне неудобны для прокладки. Толщина металлической жесткой трубы защищает электропроводку от ударов и негативного воздействия окружающей среды. Электротехнические металлические трубы могут быть изготовлены из алюминия или стали. Жесткая металлическая труба может также рассматриваться как защита проводки от коррозии. Жесткая стальная труба имеет максимальный вес, по сравнению с остальными видами труб и имеет самые толстые стенки. Алюминиевые электротехнические трубы используются для предотвращения коррозии и являются предпочтительными для установки в местах, где есть большое количество воды. Алюминиевые трубы не заливают бетоном, так как металл вступает в реакцию со щелочами в растворе и портится. Однако, алюминиевые трубы могут быть покрыты дополнительными защитными веществами для предотвращения реакции с бетоном при использовании в бетонных плитах или стенах.

Гибкая металлическая электротехническая труба

Гибкая металлическая труба представляет собой гнущуюся полую трубку, в которую прячутся электрические провода. Этот вид труб настоятельно рекомендуется к применению в засушливых районах. Гибкая металлическая труба не выдерживает постоянного изгиба, поэтому такие трубы не используются в бетонных конструкциях.

Пластиковая жесткая электротехническая труба

Жесткая и гладкая труба из пластика довольно часто используется для электропроводки. Чаще всего такие трубы используют при проводке кабелей по стенам зданий и потолкам из мало-горючих материалов и в скрытых в бетоне электропроводках.

• — прочность — наиболее широко используемым материалом для производства ПВХ трубявляется пластик высокой плотности
• — пластичность – жесткая полиэтиленовая или поливинилхлоридная труба практически не подвержена природной коррозии.
• — высокая стойкость к воздействию температуры. Пластиковые трубы отлично себя ведут как при высокой, так и при низкой температуре. Также они не портятся при частых перепадах температуры.
• — высокая стойкость к постоянным изгибам. Гибкие пластиковые трубы могут часто сгибаться и разгибаться без нарушения прочности. Поэтому их целесообразно использовать там, где есть частые колебания и сдвиги.
• — возможность установки при любой температуре окружающей среды.

Смотрите также по этой теме

Трубы защитные ПНД, НПВХ, ПНД/ПВД

Трубы двустенные гофрированные ПНД/ПВД

Какие бывают типы подземных электропроводов?

При работе с электрическими системами и цепями крайне важно соблюдать все возможные меры предосторожности. Через эти системы проходит опасное количество электричества, и даже если питание системы отключено, все равно существует риск короткого замыкания, поражения электрическим током и пожара. Использование непроводящих материалов в строительстве или конструкциях является отличной стратегией смягчения последствий поражения электрическим током на рабочих площадках.

Существует несколько типов электрических кабелепроводов , изготовленных из различных материалов. Важно использовать правильный тип кабелепровода для конкретного проекта, поскольку использование электрического кабелепровода, не подходящего для данной ситуации, может подвергнуть рабочих риску.

В этом руководстве мы рассмотрим основные типы электрических кабелепроводов, используемых монтажниками и работниками коммунальных служб. Мы обсудим преимущества и недостатки каждого из них, а также типы ситуаций, в которых следует использовать каждую трубу. В Divergent Alliance мы поставляем электрические кабелепроводы оптом, в том числе кабелепроводы из стекловолокна, ПВХ и ПЭВП от ведущих производителей WL Plastics, Prime Conduit, Inc. и Champion Fiberglass.

Позвоните в Divergent Alliance по телефону (847) 531-0559 или отправьте контактную форму, чтобы получить наши оптовые цены на электрические кабелепроводы.

Что такое электрический кабелепровод?

Электрический кабелепровод представляет собой трубу, в которой размещены электрические провода для различных применений в зданиях или конструкциях. Электрическая кабелепроводная труба также может использоваться для защиты электропроводки от влаги, ударов, химических паров и животных.

Имея несколько вариантов электрических кабелепроводов, важно использовать наилучший кабелепровод для вашего конкретного проекта. Различные материалы электрических проводов имеют разные свойства, и некоторые из них могут больше подходить для определенных подземных условий, чем другие. Большинство электрических кабелепроводов изготавливаются из металла, пластика, волокна или обожженной глины.

Кабелепроводы из ПВХ

Кабелепроводы из ПВХ являются самыми легкими и наименее дорогими электрическими кабелепроводами, они не проводят электрический ток, поэтому хорошо защищают от поражения электрическим током. Они также прочны, устойчивы к коррозии, выдерживают различные погодные условия и защищают электропроводку от влаги. Кабелепроводы из ПВХ поставляются с коленами, фитингами, муфтами и соединителями, и их можно собирать и скреплять клеем для ПВХ.

Трубы из ПВХ имеют два основных недостатка. Первый недостаток заключается в том, что они не могут выдерживать температуры ниже примерно 20 градусов и выше 140 градусов по Фаренгейту. Второй недостаток заключается в том, что если под воздействием тепла ПВХ расплавится или загорится, он будет выделять токсичные пары. Хотя трубы из ПВХ являются хорошим вариантом в большинстве ситуаций, вам следует избегать их использования в проектах, в которых они будут подвергаться воздействию сильной жары или холода.

Традиционные металлические кабелепроводы

Традиционные кабелепроводы представляют собой электрические кабелепроводы, изготовленные из металла, обычно из стали или алюминия. Эти типы кабелепроводов постепенно заменяются более современными материалами, такими как ПВХ и стекловолокно, но в некоторых все еще могут использоваться традиционные металлические кабелепроводы.

Ниже приведены основные типы металлических кабелепроводов:

• Жесткий металлический кабелепровод (RMC): Жесткие металлические кабелепроводы могут быть изготовлены из стали с покрытием, нержавеющей стали или алюминия, они толстые и тяжелые. Они обеспечивают превосходную защиту в суровых условиях, но их вес и толщина делают их дорогими и сложными в установке. Они также имеют резьбовые соединения, что затрудняет монтаж проводки.
• Электрические металлические трубки (EMT): Электрические металлические трубки легкие и гибкие, но они лучше всего подходят для использования внутри помещений, а не под землей, поскольку их легко повредить. Эти кабелепроводы следует использовать только для проектов, в которых они не будут подвергаться риску физического повреждения.
• Гибкий металлический кабелепровод (FMC): Эти металлические кабелепроводы изготавливаются с использованием спиральной намотки для создания полос из взаимосвязанных алюминия и стали. Это делает их очень гибкими, что отлично подходит для приложений, в которых необходимы жесткие изгибы. Однако установка этих трубопроводов более дорогая и трудоемкая из-за их толстых стенок.

Трубопроводы из стекловолокна

Трубопроводы из стекловолокна все чаще используются в качестве подземных электрических кабелепроводов, поскольку они легкие, экономичные и устойчивы к таким элементам, как температура и влажность. Стекловолокно неметаллическое, поэтому оно защитит от поражения электрическим током и никогда не подвергнется коррозии. Он также обеспечивает отличную защиту электропроводки и дешев в установке.

Ниже перечислены основные преимущества труб из стекловолокна:

• Низкий коэффициент трения, облегчающий протягивание кабеля через
• Химическая стойкость, устойчивость к коррозии и разрушению под воздействием влаги, растворителей, химикатов и УФ-излучения
• Может выдерживать экстремальную жару и холод без растрескивания и расширения
• Устойчив к ударам и сжатию
• Непроводящий
• Легкий
• Простая и недорогая установка

Кабелепроводы из полиэтилена высокой плотности

Кабелепроводы из полиэтилена высокой плотности (ПЭВП) прочны, гибки и экономичны в установке. Они используются в распределительных электросетях и телекоммуникационных приложениях, потому что они могут защитить электрические распределительные кабели и оптоволоконные телекоммуникационные кабели от повреждений.

Ниже перечислены основные преимущества труб из ПЭВП:

• Непрерывная длина: Трубы из ПЭВП могут поставляться на катушках большой непрерывной длины, что устраняет необходимость в соединениях. Эти катушки облегчают транспортировку и установку трубы из ПНД.
• Гибкость: Труба из ПЭВП очень гибкая и может быть согнута для прокладки любым способом без трещин или заломов.
• Долговечность: Трубы из полиэтилена высокой плотности обладают высокой ударопрочностью, а также могут выдерживать широкий диапазон температур и выдерживать длительное время в земле.
• Химическая стойкость: Материал HDPE устойчив к агрессивным химическим веществам, влаге, коррозии, химически активным минералам и разложению бактерий, грибков и вредителей.
• Низкий коэффициент трения (COF): Естественный низкий коэффициент трения означает, что можно использовать более длинные тяги с меньшим количеством люков, расположенных дальше друг от друга. Трубопроводы из полиэтилена высокой плотности также можно смазывать, если это необходимо.
• Термическое сопротивление: Трубы из полиэтилена высокой плотности могут прокладывать электрические кабели с рабочей температурой выше 190 градусов по Фаренгейту и выдерживают температуру до -40 градусов по Фаренгейту.

Электрические кабелепроводы оптом от Divergent Alliance

Каждый тип электрических кабелепроводов, описанных выше, имеет свои преимущества и недостатки, но ПВХ, стекловолокно и ПЭВП явно превосходят традиционные металлические кабелепроводы, которые постепенно выводятся из употребления. Важно выбрать правильные электрические кабели для проекта, которые могут выдержать условия окружающей среды, а также электрическую проводку или кабели, которые должны быть размещены и перенаправлены. Если вам нужны подземные трубопроводы для ваших проектов, Divergent Alliance может вам помочь.

Divergent Alliance поставляет оптом электрические кабелепроводы, в том числе из стекловолокна , ПВХ и ПЭВП , которые соответствуют отраслевым стандартам. Мы предлагаем электрические кабелепроводы от крупных производителей, включая WL Plastics, Prime Conduit, Inc. и Champion Fiberglass.

Позвоните в Divergent Alliance по телефону (847) 531-0559 или отправьте контактную форму, чтобы узнать оптовые цены на наши электрические кабелепроводы. Мы можем отправить в любую точку США

Как проложить подземный электропровод до кода

Проверьте местные требования перед началом копания

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

омега77 / Getty Images

Расширение электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то прокладка цепи в отдельно стоящей хозяйственной постройке — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели главного автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа на главной сервисной панели может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который сделает окончательные подключения на сервисном щите и подключит розетки и светильники в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом в гараж или надворную постройку. Предоставляя собственный капитал, вы ограничите расходы на эту часть проекта стоимостью материалов.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Каждый метод будет определять, насколько глубоко закопать кабель. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными органами Кодекса, поэтому всегда обращайтесь в местное управление строительной инспекции, чтобы узнать, что рекомендуется в вашем сообществе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

• Прокладка кабеля UF (подземный фидер) непосредственно в землю . Это известно как прямое заглубление , и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность прокола кабеля при обычном копании. Кроме того, вертикальные трассы, где кабель спускается в землю со стороны дома и выходит из-под земли со стороны хозяйственной постройки, должны быть размещены в жестком кабелепроводе, обычно из ПВХ. На дне траншеи к концам вертикального трубопровода крепится фитинг для зачистки, а кабель протягивается через колена и поднимается в трубопровод с обеих сторон.
• Прокладка провода через жесткую трубу из оцинкованного металла . В этом методе кабелепровод может иметь глубину до 6 дюймов, а отдельные проводники внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Провод THWN-2, например, является стандартным типом для прокладки в подземных кабелепроводах. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для подземных применений.
• Прокладка провода через трубу из ПВХ сортамента 40. Здесь кабелепровод должен иметь глубину не менее 18 дюймов, а отдельные проводники внутри кабелепровода также должны иметь степень водонепроницаемости «W», например THWN-2.

Прокладка кабеля UF через металлическую трубу или трубу из ПВХ. Хотя это обычно и не делается, допускается прокладка кабеля UF (но НЕ NM) через металлический или ПВХ-канал в подземных условиях. Но может быть трудно провести кабель через кабелепровод, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Совет

Знайте свои варианты, прежде чем копать. Если вы прокладываете кабель в районе, который вряд ли будет нарушен, использование прямого заглубления на глубину 24 дюйма может быть вашим лучшим методом. Если вы планируете протянуть провод через свой двор, где когда-нибудь могут начаться раскопки для другого проекта, закопайте провод в одном из каналов на рекомендованной выше глубине.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически можно просто расширить существующую электрическую сеть дома, проложив дополнительный кабель в гараж или другую надворную постройку, большинство требований местных норм потребует от вас прокладки одной или нескольких новых цепей. Вот стандартные рекомендации:

• Для питания потолочных светильников и одной или двух настенных розеток в гараже: установите одну 15- или 20-амперную цепь 120 В.
• Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
• Если вы будете использовать несколько инструментов или один или несколько инструментов на 240 вольт, установите в гараже дополнительную электрическую панель.

Продление существующей цепи на надворную постройку должно выполняться только в том случае, если существующая цепь уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не превышают пропускную способность цепи. И убедитесь, что простое расширение цепи разрешено вашим местным Кодексом.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод из ПВХ сортамента 40 и протягиваем через него кабель UF или отдельные провода THWN. Процесс аналогичен прямому заглублению кабеля UF или при использовании жесткого металлического канала.

1. С помощью веревки или садового шланга проложите дорожку для прокладки электропроводки по земле от дома к гаражу. Самый короткий и прямой путь всегда лучше.
2. С помощью траншейной лопаты выкопайте узкий канал от дома до гаража на рекомендуемой глубине для вашего типа установки. Если вам нужно выкопать длинную траншею, вы можете рассмотреть возможность аренды траншейной машины для этой работы.
3. При необходимости пересечения тротуаров выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вбив кусок жесткой трубы или трубопровода горизонтально. Затем пропустите трубопровод под тротуаром через отверстие, которое вы просверлили.
4. Уложите трубу в траншею, сварив стыки отдельных секций растворяющим клеем ПВХ. На каждом конце прикрепите фитинги для уборки, соединенные с вертикальными участками трубопровода, выходящими из траншеи.
5. Протяните рыболовную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля UF (или отдельных проводов THWN) к концу липкой ленты, затем осторожно протяните кабель обратно через кабелепровод. Помощник, подающий кабель с одного конца, когда вы натягиваете рыболовную ленту, значительно упрощает эту работу. Нанесение смазки для кабеля облегчит натяжение кабеля.
6. Оставьте достаточно кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
7. Прежде чем засыпать траншею, убедитесь, что инспектор «прошел» ее, если этого требует ваш местный кодекс. Инспектор проверит, что ваш кабелепровод заглублен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение установки контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключение. Убедитесь, что все провода находятся внутри кабелепровода, когда они проходят через стены дома и гаража и внутрь помещения. После подключения розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главном сервисном щите.
