Взрыв-схема и запчасти для компрессора Elitech КПБ 190/24

Скачать

Скачать Каталог Elitech 2021

Скачать Каталог Elitech Promo 2021

Скачать Расходные материалы и оснастка 2021

Заявка на запчасти Осторожно, мошенники!

> Взрыв-схемы и запчасти > Взрыв-схемы и запчасти для компрессоров > Взрыв-схема и запчасти для компрессора Elitech КПБ 190/24

Отправить заявку на заказ запчастей

Заказ запчастей Elitech

Ваше имя*

Имя контактного лица

Ваш телефон*

Телефон для связи

Перечень запчастей*

Список запчастей для заказа, через запятую

Ваш Email*

Адрес электронной почты

Город*

Информация об адресе заказа

Список взрыв схем и запчастей

ПозицияАртикул ЛИТОписаниеКоличествоСовместимость
10701. 071500Болт М6Х65BOLT4
2НЕ КОДИРУЕТСЯШайба пружинная 6 ммSPRING WASHER4КПБ 190/6
3НЕ КОДИРУЕТСЯШайба плоская 6 ммFLAT WASHER4КПБ 190/6
40701.070100Головка цилиндраCYLINDER HEAD1КПБ 190/6
50701.020800 0701.011200Фитинг угольникELBOW1КПБ 190/6
60701.070110Прокладка головки цилиндраGASKET1КПБ 190/6
70701.070150Клапанная плитаVALVE PLATE1КПБ 190/6
80701.010600 (0701.070120 устарел)КлапанVALVE2КПБ 190/6
90701.070130Прокладка алюминиеваяALU GASKET1КПБ 190/6
100701. 070160ПрокладкаGASKET FOR VALVE PLATE1
110701.010910Цилиндр D=69х61 mm. H=35 mm. Стенки 4 мм. С фаскойCYLINDER1НЕТ
12НЕ КОДИРУЕТСЯБолт М5Х14BOLT1
13НЕ КОДИРУЕТСЯБолт М6Х20BOLT1
14НЕ КОДИРУЕТСЯГайка М6NUT1КПБ 190/6
150701.015700Подшипник 6203BEARING 1КПБ 190/6
160701.015400КоленвалCRANK1
170701.011000Кольцо поршня прижимное D=58PLATENS1КПБ 190/24 старый
180701.011100Кольцо поршня эластичное (66х45х1.4)PISTON RING1КПБ 190/24 старый
190701. 015800Шатун-поршеньCONNECT ROD1КПБ 190/24 старый
200701.071580Шайба пружинная SPRING WASHER1
21НЕ КОДИРУЕТСЯБолт М4Х16BOLT1
220701.016000 (0701.071590 — устарел)Крыльчатка помпыFAN1
23НЕ КОДИРУЕТСЯШайба плоская 5 ммFLAT WASHER1
24НЕ КОДИРУЕТСЯБолт М5Х14BOLT1
250701.011800Картерcrankcase1
260701.011700 0701.012400 0701.023600 1201.013800 1601.004300Подшипник 6204BEARING 1
27НЕ КОДИРУЕТСЯШайба плоская 8 ммFLAT WASHER1
280701.012000КожухCOVER1
29НЕ КОДИРУЕТСЯБолт М5Х14BOLT4
300701. 011600Конденсатор 35 мкФ, 450ВCAPACITY1
310701.012100СтаторSTATOR1
320701.012200РоторROTOR1
330701.012400 0701.023900 0701.043400Подшипник 6202BEARING 1
340701.072040Шайба фигурнаяWAVE WASHER1КПМ 250/75
350701.012600Крышка электродвигателя задняяBRACKET1
360701.024400 (0701.072390 устарел)Крыльчатка электродвигателяFAN1КПМ 250/75
37НЕ КОДИРУЕТСЯШайба пружинная 6 ммSPRING WASHER3
380701.012900Болт М6Х110BOLT3
390701.012300Кольцо стопорное 14 ммCLIP1
40НЕ КОДИРУЕТСЯКлемма заземленияEARTHING1
41НЕ КОДИРУЕТСЯШайбаWASHER1
42НЕ КОДИРУЕТСЯБолт М4Х8BOLT1
430701. 014800Соединение быстросъёмноеCOULPER1
440701.013200Манометр 40ммPRESSURE GAGUE1
450701.013000РедукторPRESSURE SWITCH1Все КПМ
460701.013800Фитинг ниппельCONNECT1
470701.013300Манометр 50ммPRESSURE GAGUE1
480701.013100ПрессостатPRESSURE SWITCH1КПБ 190/6 КПМ 250/75 КПР 360
490701.013400Клапан предохранительныйSAFETY VAVLE1КПБ 190/6 КПМ 250/75 КПР 360
500701.013600Шнур питания 3Х1 ммCABLE1
510701.013700Накладка рукоятки резиноваяCOVER OF HANDLE1
520701. 013900Клапан обратныйCHECK VALVE 1
530701.014100Ресивер 24ЛTANK1
54НЕ КОДИРУЕТСЯГайка М8NUT1
55НЕ КОДИРУЕТСЯШайба пружинная 8 ммSPRING WASHER1
56НЕ КОДИРУЕТСЯШайба плоская 8 ммFLAT WASHER1
570701.014300Ножка резиноваяFOOT CUSHION1
58НЕ КОДИРУЕТСЯШайба плоская 8 ммFLAT WASHER1
59НЕ КОДИРУЕТСЯБолт М8Х25BOLT1
600701.070390Клапан дренажныйDRAIN VALVE1КПБ 190/6 КПР 360 КПМ 250/75
61НЕ КОДИРУЕТСЯБолт М8Х25BOLT4
62НЕ КОДИРУЕТСЯШайба плоская 8 ммFLAT WASHER8
63НЕ КОДИРУЕТСЯГайка М8NUT4
64НЕ КОДИРУЕТСЯВоздухопровод трубка отводнаяUNLOADING PIPE1КПР 360 КПБ 190/6(2014)
64А0701. 015200Воздухопровод в сборе Поз.64+66UNLOADING PIPE+NUT ASSEMBLY1КПР 360 КПБ 190/6(2014)
65НЕ КОДИРУЕТСЯГайка + шайба плоскаяNUT+FLAT WASHER2
66НЕ КОДИРУЕТСЯГайка М10NUT1
67НЕ КОДИРУЕТСЯВоздухопровод приёмныйEXHAUST PIPE1Трубка, за исключением гаек, совместима с КПБ 190/6, КПМ 250/75
67А0701.015300Воздухопровод приёмный (в сборе) Поз. 65+67EXHAUST PIPE+NUT+FLAT WASHER1КПБ 190/6
68НЕ КОДИРУЕТСЯГайка М10NUT2
69НЕ КОДИРУЕТСЯШайба пружинная 10 ммSPRING WASHER2
700701.016200Колесо 5″WHEEL2
710701.026600Болт колеса 13Х29AXLE2
72НЕ КОДИРУЕТСЯШайба плоская 4 ммFLAT WASHER1
730701. 070140ФильтрFILTER1КПБ 190/6

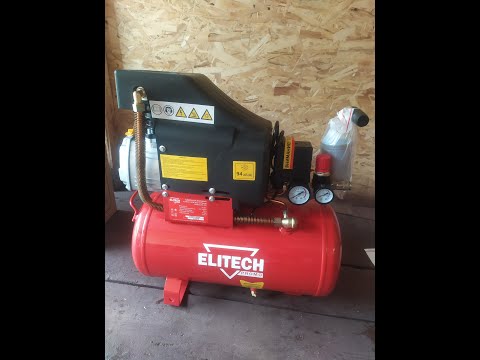

Elitech КПБ 190/24 компрессор поршневой безмасляный. Весь ассортимент Элитэк, характеристики, обсуждение

  • Мощность: 1500 Вт

  • Объем ресивера: 24 л

  • Напряжение: 220 В

  • Производительность: 180 л/мин

  • Рабочее давление: 8 бар

  • Число цилиндров: 1

  • Привод: коаксиальный

  • Упаковка: 1 коробка

  • Комплектация: 1 компрессор + 2 колеса + 2 опорные ножки + 1 колесная ось

  • Масса нетто: 24 кг

  • Масса брутто: 24 кг

  • Габариты упаковочные: 605 * 280 * 615 мм

  • Номер: КПБ 190/24

  • Артикул: 4640004980227

  • Страна: Китай

Все характеристики

  • Мощность: 1500 Вт

  • Объем ресивера: 24 л

  • Напряжение: 220 В

  • Производительность: 180 л/мин

  • Рабочее давление: 8 бар

  • Число цилиндров: 1

  • Привод: коаксиальный

  • Упаковка: 1 коробка

  • Комплектация: 1 компрессор + 2 колеса + 2 опорные ножки + 1 колесная ось

  • Масса нетто: 24 кг

  • Масса брутто: 24 кг

  • Габариты упаковочные: 605 * 280 * 615 мм

  • Номер: КПБ 190/24

  • Артикул: 4640004980227

  • Страна: Китай

Все характеристики

Характеристики

  • Марка

    Elitech

  • Тип

    Компрессор безмасляный.

  • Назначение

    Используется исключительно как источник сжатого воздуха.

  • Свойства


    • Чистый воздух на выходе.


    • Блок автоматического управления давлением.


    • Регулировка давления на выходе.


    • Компактный размер.

    • Технические характеристики

  • Привод

    Коаксиальный.
