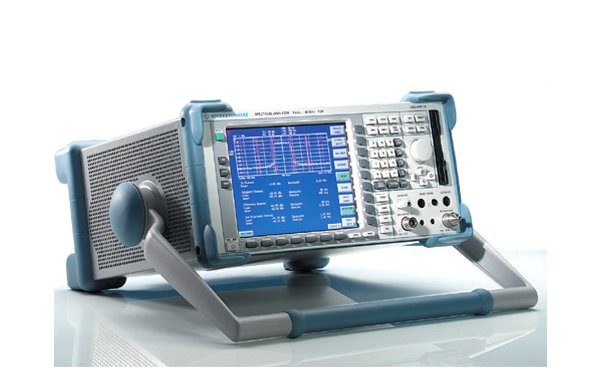

FSP30: Анализатор спектра (30 ГГц)
Лабораторный анализатор спектра FSP30, разработанный компанией Rohde & Schwarz, является одним из представителей серии оборудования FSP. Главным отличием от базовой версии FSP3 является частотный диапазон, расширенный с 3 до 30 ГГц. Это значительно расширяет область применения прибора, и дает возможность выполнять сложные задачи без использования дополнительной аппаратуры.
При покупке R&S FSP30 следует обратить внимание на то, что максимальное значение диапазона частот не может быть увеличено при помощи программного кода активации, поскольку для подобной модернизации необходима доработка аппаратной части и редактирование программного обеспечения (прошивки).
Оборудование с аналогичными характеристиками — 9 кГц; 30 ГГц;
К сожалению, данный товар не имеет аналогов.
Технические характеристики FSP30
R&S FSP3 | R&S FSP7 | R&S FSP13 | R&S FSP30 | R&S FSP40 | |
Диапазон частот | От 9 кГц до 3 ГГц | От 9 кГц до 7 ГГц | От 9 кГц до 13,6 ГГц | От 9 кГц до 30 ГГц | От 9 кГц до 40 ГГц |
Уход частоты в процессе старения | 1*10-6/год, с опцией R&S FSP-B4: 1*10-7/год | ||||
Чистота спектра | |||||
Фазовый шум | номинальное значение –113 dBc/Гц при расстройке относительно несущей на 10 Гц | ||||
Остаточная ЧМ | 3 Гц (ном.![]() | ||||
Время свипирования | |||||
Полоса обзора >10 Гц | От 2,5 мс до 16000 с | ||||
Полоса обзора 0 Гц | От 1 мкс до 16000c | ||||
Разрешающая способность по частоте | От 10 Гц до 10 МГц, фильтры БПФ: от 1 Гц до 30 кГц, канальные фильтры полосы пропускания фильтров свипирования стандарта CISPR | ||||
Видеополоса | От 1 Гц до 10 МГц | ||||
Отображаемый диапазон | От уровня собственных шумов до +30 дБм | ||||
Средний отображаемый уровень шума | |||||
1 ГГц | –145 дБм (ном.) | –145 дБм (ном.) | –145 дБм (ном.) | –145 дБм (ном.) | –145 дБм (ном.) |
7 ГГц | – | –143 дБм (ном.) | –145 дБм (ном.![]() | –145 дБм (ном.) | –145 дБм (ном.) |
13 ГГц | – | – | –138 дБм (ном.) | –138 дБм (ном.) | –138 дБм (ном.) |
30 ГГц | – | – | – | –123 дБм (ном.) | –128 дБм (ном.) |
40 ГГц | – | – | – | – | –120 дБм (ном.) |
Средний отображаемый уровень шума с включенным электронным аттенюатором R&S FSP-B25 | –152 дБм | –152 дБм | – | – | – |
Суммарная погрешность измерений, f<3ГГц | 0,5 дБ | ||||
Погрешность измерения уровня | 0,2 дБ (от 0 дБ до –70 дБ) |
Дополнительные опции и аксессуары для FSP30
Название | Описание |
Программное обеспечение R&S ES SCAN |
Удобное для пользователя программное обеспечение для измерений электромагнитных помех |
Адаптер N типа R&S RT-ZA9 |
Адаптер тип N для подключения пробников RT-Zxx |
FSP-B10 |
Управление внешним генератором |
FS-K5 |
GSM/EDGE прошивка |
FS-K8 |
Bluetooth прошивка |
FS-K9 |
Программное обеспечение для работы с датчиками мощности |
FS-K30 |
Прошивка для измерения уровня шума |
FS-K72 |
Прошивка для поддержки 3GPP BTS |
FS-K73 |
Прошивка для поддержки 3GPP UE |
FS-K73+ |
Прошивка для поддержки 3GPP HSPA+ UE |
FS-K74 |
Прошивка для поддержки 3GPP HSDPA BTS |
FS-K74+ |
Прошивка для поддержки 3GPP HSPA+ BTS |
FS-K76 |
Прошивка для поддержки 3GPP TD-SCDMA BTS |
FS-K77 |
Прошивка для поддержки 3GPP TD-SCDMA UE |
FS-K82 |
Добавляет функции измерения в соответствии со спецификациями 3GPP2 |
FS-K83 |
Прошивка для поддержки CDMA2000/1xEV-DV |
FS-K84 |
Прошивка для поддержки CDMA2000/1xEV-DO BTS |
FS-K85 |
Прошивка для поддержки CDMA2000/1xEV-DO MS |
FS-K40 |
Прошивка для измерения фазового шума |
FS-K7 | |
FSP-K90 | |
FSP-K93 | |
FSP-B1 | |
FSP-B3 | |
FSP-B4 | |
FSP-B6 | |
FSP-B9 | |
FSP-B15 | |
FSP-B16 | |
FSP-B18 | |
FSP-B19 | |
FSP-B20 | |
FSP-B21 | |
FSP-B25 | |
FSP-B29 | |
FSP-B30 | |
FSP-B31 | |
FSP-B32 | |
FSP-B70 | |
FSP-B28 |
Стандартный комплект поставки:
- Анализатор спектра Rohde & Schwarz FSP30 — 1 шт.
- Инструкция — 1 шт.
FSP30 – Встроенное ПО | Rohde & Schwarz
FSP30 – Встроенное ПО | Rohde & Schwarz
Встроенное ПО
/ 20
Встроенное ПО
/ 20
Версия
Date
Size
R&S®FSP Release Notes Version 4.50 SP5 (for XP)
Версия
V 4.50 SP5
Date
Aug 17, 2012
Size
3 MB
R&S®FSP Firmware Version 4.50 SP5 (for XP)
R&S®FSP Firmware Version 4.50 SP5 (for XP)
incl. FS-K5 v 4.50
FS-K30 v 4.51
FS-K40 v 4.50 SP1
FS-K72/K73/K73+/K74/K74+ v 4.50 SP1
FS-K76/77 v 4.50
FS-K82/83 v 4.50
FS-K84/85 v 4.50
FSP-K90 v 4.50
FSP-K93 v 4.50
Версия
V 4.50 SP5
Date
Aug 17, 2012
Size
64 MB
R&S®FSP Release Notes Version 4.40 SP2 (for XP)
Версия
V 4.40 SP2
Date
May 12, 2009
Size
3 MB
R&S®FSP Firmware Version 4.40 SP2 (for XP)
R&S®FSP Firmware Version 4. 40 SP2 (for XP)
incl. FS-K5 v 4.40
FS-K30 v 4.40
FS-K40 v 4.40
FS-K72/73/74/74+ v 4.40
FS-K76/77 v 4.40
FS-K82/83 v 4.40
FS-K84/85 v 4.40
FSP-K90 v 4.40
FSP-K93 v 4.40
Версия
V 4.40 SP2
Date
May 12, 2009
Size
53 MB
R&S® Release Notes LXI Class C Support V1.21
Версия
V 1.21
Date
Aug 04, 2008
Size
341 kB
R&S® LXI Class C Support V1.21
Версия
V 1.21
Date
Aug 04, 2008
Size
15 MB
R&S FSP Firmware Version 2.80 SP3 (for NT)
Версия
V 2.80 SP3
Date
Jun 05, 2007
Size
11 MB
R&S FS-K5 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
2 MB
R&S FS-K85 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
R&S FS-K73 Firmware Version 2.80 (for NT)
Версия
V 2. 80
Date
Jan 25, 2006
Size
2 MB
R&S FS-K84 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
R&S FS-K77 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
R&S FS-K82 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
R&S FS-K72/FS-K74 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
2 MB
R&S FS-K76 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
R&S FS-K83 Firmware Version 2.80 (for NT)
Версия
V 2.80
Date
Jan 25, 2006
Size
1 MB
International Keyboard Support (Release Note)
Версия
V 5.0
Date
Nov 23, 2017
Size
356 kB
International Keyboard Support (Setup File)
Версия
V 1. 0
Date
Sep 28, 2016
Size
124 kB
FBW Filter Driver Installation for Spectrum Analyzers R&S®FSP, R&S®FSU, R&S®FSQ, R&S®FSG
Версия
Date
Dec 21, 2010
Size
476 kB
R&S®FSx Windows XP Image Update Version 1.20
Версия
V 1.20
Date
Apr 14, 2005
Size
19 MB
- {{{login}}}
{{{flyout}}}
{{! ]]> }}
Анализатор спектра R&S®FSP | Rohde & Schwarz
Рекомендованная производителем розничная цена (MSRP). Указанная цена не включает НДС. Цены и предложения предназначены только для предпринимателей, а не для частных конечных потребителей.
1. Розыгрыш призов «10 лет осциллографам Rohde & Schwarz» (далее именуемый «Розыгрыш») организован компанией Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Мюнхен, Германия, тел. +49 89 41 29 0 (далее именуемый «R&S»).
2. Период розыгрыша. Этот розыгрыш проводится с 1 января 2020 г. по 31 декабря 2020 г. R&S оставляет за собой право изменить дату окончания розыгрыша.
3. Участие. Покупка не требуется. В этом розыгрыше могут принять участие законные жители США и Канады в возрасте от 18 лет на момент подачи заявки. Сотрудники R&S, ее филиалов, дочерних компаний, партнеров по сбыту и агентов, а также ближайшие родственники каждого из них не имеют права. Государственные учреждения и учреждения (включая государственные университеты) и их сотрудники не имеют права участвовать или получать призы. Этот розыгрыш недействителен там, где это запрещено законом.
4. Вход. Заполните форму выше в период розыгрыша и следуйте инструкциям, чтобы заполнить и отправить форму. Ограничьте одну запись на человека. R&S по своему единоличному разумному усмотрению оставляет за собой право дисквалифицировать любые заявки лиц, которые, как установлено, вмешиваются или злоупотребляют каким-либо аспектом этого розыгрыша. Участник должен указать свое имя, адрес и адрес электронной почты, чтобы считаться имеющим право на участие.
5. Политика защиты данных и конфиденциальности. Чтобы считаться имеющим право на участие, участник должен предоставить личные данные, такие как имя, адрес и адрес электронной почты. Эти данные будут использованы для предоставления необходимой контактной информации для уведомления победителя. Помимо целей уведомления, собранные данные будут использоваться в маркетинговых целях, и участник соглашается разрешить R&S связаться с ним. Персональные данные, которые были получены от вас и сохранены, не будут проданы Rohde & Schwarz третьим лицам. Однако может потребоваться раскрытие ваших личных данных поставщикам услуг Rohde & Schwarz в деловых целях, чтобы они могли предоставлять услуги для Rohde & Schwarz. Веб-сайты Rohde & Schwarz могут содержать ссылки на другие веб-сайты. Это заявление о конфиденциальности не распространяется на эти другие веб-сайты, и компания Rohde & Schwarz не несет никакой ответственности ни за методы обеспечения конфиденциальности, ни за содержание этих других веб-сайтов. Дополнительную информацию о защите данных и конфиденциальности можно найти по адресу: http://www.rohde-schwarz.us/en/general_information/statement-of-rivacy_101515.html.
6. Описание приза. Будет определен один (1) победитель для каждого из одного (1) из десяти (10) цифровых осциллографов R&S®RTB2000. R&S оставляет за собой право заменить приз равной или большей стоимости в случае, если указанный приз станет недоступен. Денежный эквивалент или обмен не допускается. Все федеральные, государственные и/или местные подоходные и другие налоги или сборы, если таковые имеются, являются исключительной ответственностью победителя.
7. Шансы на победу. Шансы на победу в этом розыгрыше зависят от количества полученных допущенных заявок.
8. Выбор победителей. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Muehldorstrasse 15, 81671 Мюнхен.
9. Уведомление победителя. Победители каждого из призов будут проинформированы по электронной почте в течение пяти (5) рабочих дней. Участник, выбранный в качестве победителя приза, должен сообщить Rohde & Schwarz о принятии цены. В случае отказа в приеме или отсутствия ответа в течение двух (2) недель будет выбран новый победитель. Если в течение четырех (4) недель не удается определить победителя, розыгрыш завершается, а приз аннулируется.
10. Ограничение ответственности. Принимая участие, участники освобождают компанию Rohde & Schwarz и ее соответствующие материнские компании, дочерние компании, аффилированные лица, директоров, должностных лиц, сотрудников и агентов от какой-либо ответственности или любых травм, убытков или ущерба любого рода, возникающих в результате или в связи с этом розыгрыше или с любым присужденным призом. Денежный эквивалент или обмен призов не допускается. Призы не подлежат передаче. Все налоги, сборы, пошлины, сборы и другие платежи, взимаемые в стране участника, несет участник.
11. Интернет. Если по какой-либо причине интернет-часть Розыгрыша не может работать, как планировалось, включая заражение компьютерным вирусом, ошибки, вмешательство, несанкционированное вмешательство, мошенничество, технические сбои или любые другие причины, не зависящие от R&S или ее третьих лиц- сторонние провайдеры, которые нарушают администрирование, безопасность, честность, целостность или надлежащее проведение этого розыгрыша или влияют на него, R&S оставляет за собой право по своему собственному усмотрению отменить, прекратить, изменить или приостановить розыгрыш, а также дисквалифицировать любое лицо, которое вмешивается с процессом входа.
R&S не несет ответственности за любую ошибку, упущение, прерывание, удаление, дефект, задержку в работе или передаче, отказ линии связи, кражу или уничтожение, несанкционированный доступ или изменение записей. R&S не несет ответственности за какие-либо проблемы или техническую неисправность какой-либо телефонной сети или линий, компьютерных онлайн-систем, серверов или провайдеров, компьютерного оборудования или программного обеспечения, а также за невозможность получения компанией Rohde & Schwarz любого электронного сообщения или записи по техническим причинам. проблемы или перегруженность трафика в Интернете или на любом веб-сайте, или любое их сочетание, включая любые травмы или повреждения компьютера участника или любого другого лица, связанные или возникшие в результате участия или загрузки каких-либо материалов в этом Розыгрыше.
12. Общие условия.
а. Участники соглашаются соблюдать условия этих официальных правил и решения R&S, которые являются окончательными и обязательными по всем вопросам, касающимся данного Розыгрыша. Любой Участник, который не соблюдает настоящие Условия и положения, может быть дисквалифицирован компанией R&S из этого Розыгрыша. В таких случаях призы также могут быть отозваны задним числом. В случае отзыва приза задним числом из-за несоблюдения настоящих Положений и условий, он должен быть возвращен соответствующим участником за его счет на адрес R&S, указанный в № 1, и будет выбран новый победитель. Розыгрыш и любые договорные отношения, вытекающие из него между R&S и соответствующим участником, регулируются и толкуются в соответствии с законами Германии без каких-либо коллизионных норм. Суды Мюнхена, Германия, обладают исключительной юрисдикцией в случае любых споров, возникающих прямо или косвенно в связи с участием в этом Розыгрыше.
б. Подоходный налог: победитель из США должен будет предоставить R&S свой номер социального страхования по номеру 1099 на общую сумму (текущая оценка составляет примерно 1540 долларов США), которая будет выдана. Любой победитель несет единоличную ответственность за любые и все налоговые обязательства/ответственность за это. R&S не несет ответственности за какие-либо налоги или налоговые последствия для победителя или для победителя, связанные с выигрышами в розыгрышах.
13. Информация о победителе. Чтобы узнать имена победителей, отправьте конверт с обратным адресом и маркой в компанию Rohde & Schwarz USA, Inc. по адресу 6821 Benjamin Franklin Drive, Columbia, MD 21046.
ATTN: Победитель — осциллографы Rohde & Schwarz, посвященные 10-летию розыгрыша. Запросы, полученные после 1 января 2021 года, выполняться не будут.
* «Быстрая доставка» в течение 7 рабочих дней относится к внутренним процедурам Rohde & Schwarz, начиная с обработки заказа и заканчивая отправкой с завода.
Аренда или покупка Rohde & Schwarz FSP30 Анализатор спектра, 9 кГц
Анализаторы спектра и сигналов >> Более 26,5 ГГц, до 40 ГГц >> Анализатор спектра, 9кГц — 30 ГГц
Производитель: Rohde & Schwarz
Модель: ФСП30
Загрузить техническое описание продукта
Обзор продукта
RENT ROHDE & SCHWARZ Анализатор спектра FSP30 (по запросу)
Анализаторы спектра Rohde & Schwarz FSP30 отличаются инновационными измерениями и множеством стандартных функций. Вместо широкого выбора опций FSP30 в стандартной комплектации предлагает все функции и интерфейсы, ожидаемые от современного анализатора спектра. Со скоростью 100 измерений в секунду в ручном режиме и цифровыми фильтрами со временем развертки в 2,5 раза быстрее, чем у сопоставимых аналоговых фильтров, Rohde & Schwarz FSP30 также окажется полезным в повседневных задачах разработки продукции.
Полоса разрешения Rohde & Schwarz FSP30 до 100 кГц является полностью цифровой и обеспечивает, помимо высокой селективности, идеальную основу для точных измерений мощности (в соседнем) канале благодаря максимальному отклонению полосы пропускания в 3%. Детектор среднеквадратичных значений — уникальная функция всех современных анализаторов спектра Rohde&Schwarz — быстро дает стабильные и воспроизводимые результаты даже для сложных сигналов, таких как CDMA. Благодаря своей модульной конструкции Rohde & Schwarz FSP30 оптимально оснащен для решения всех текущих и будущих задач. В конструкции учтены расширения как аппаратного, так и встроенного ПО, чтобы защитить ваши инвестиции в далеком будущем.
Технические характеристики анализатора спектра ROHDE & SCHWARZ FSP30 включают:
Диапазон частот | от 9 кГц до 3 ГГц |
Полоса разрешения | от 1 Гц до 10 МГц |
Отображаемый средний уровень шума | -155 дБм (1 Гц) |
Фазовый шум | -113 дБ (1 Гц) при 10 кГц |
Полные технические характеристики см. в техническом описании
