Общие сведения

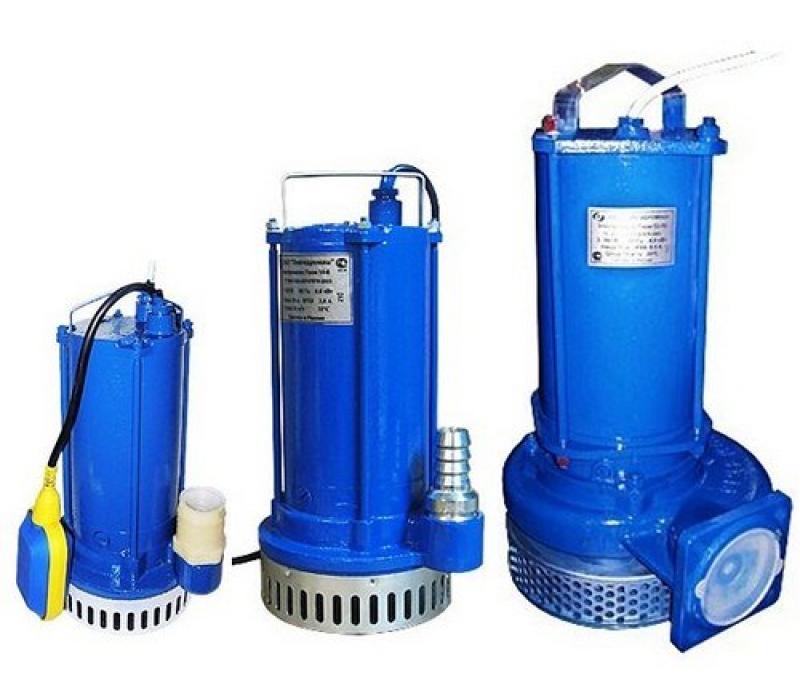

 Электронасос ГНОМ погружной дренажный представляет собой переносной моноблок, состоящий из электродвигателя и насосной части (центробежный насос). Приводом электронасосов является трехфазный асинхронный электродвигатель или однофазный конденсаторный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой. Электронасосы в однофазном исполнении ( на 220В) изготавливаются со встроенным датчиком уровня (поплавковым выключателем) и без датчика уровня.

Назначение

 Электронасос ГНОМ предназначен для откачивания загрязненных вод температурой до 35 °С (исполнение Тр — до 60 °С) и плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм. Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях. Электронасосы ГНОМ предназначены для:

  • откачивание воды из подвалов и с участков при затоплениях
  • откачивание грунтовых и паводковых вод из котлованов в строительстве
  • орошение и осушение в сельском хозяйстве
  • отвод сточных вод от стиральных машин и от установок для мойки машин
  • в очистных сооружениях
  • в технологических процессах

Основные преимущества относительно аналогов

  • Легкосъемный для очистки фильтр.
  • Высокая надежность и длительный срок службы.
  • Отличное качество используемых материалов.
  • Простота в обслуживании и эксплуатации.
  • Высокий КПД.
  • Допускают работу во всем интервале напорной характеристики.
  • Износостойкое открытое рабочее колесо обеспечивает стабильные параметры.

Условия эксплуатации

 Рабочее положение электронасоса вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка электронасоса на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно с гибким.

Структура условного обозначения

Электронасос Гном 10- 10 Тр, 380 В ТУ 3631- 025 -05747979-2003
          Гном — торговое наименование;
          10 — номинальная подача, м3/ч;
          10 — номинальный напор, м;
          4 — без обозначения — для воды температурой до 35 0С,
          Тр -для воды температурой до 60°С, если Тр не стоит — то для воды температурой до 35°С;
          380В — номинальное напряжение, В.

Электронасос Гном 10- 10 Д, 220 В ТУ 3631- 025 -05747979-2003,
          Гном — торговое наименование;
          10 — номинальная подача, м3/ч;
          10 — номинальный напор, м;
          Д — с датчиком уровня (с поплавковым выключателем), если Д не стоит — то без датчика уровня;
          220 В — номинальное напряжение, В.

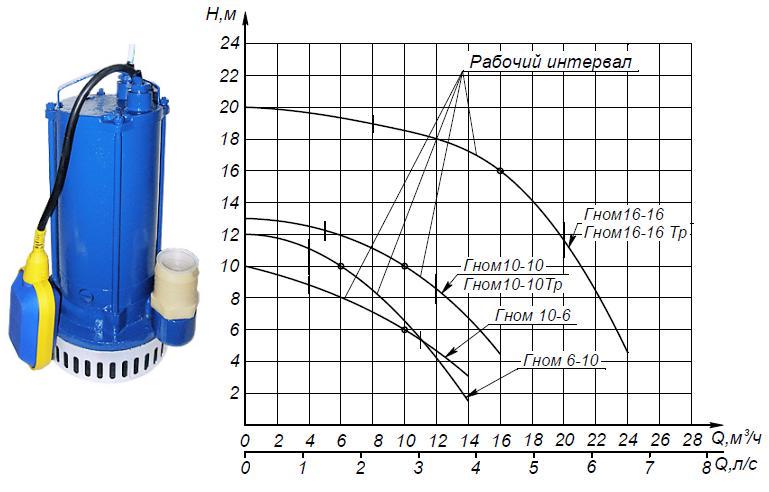

Технические характеристики

Тип насоса

Напряже
ние, В

Ток,
А

Мощность эл.дв.,
кВт

Подача
ном.-макс.
м3/ч (л/с)

Напор, м

КПД, %, не менее

Масса без шнура питания, не более, кг

Гном 10-10
Гном 10-10Д

1~220

8,0

1,1

10 (2,78)

10

30
40

16,0

Гном 10-10
Гном 10-10Тр

3~380

2,0

0,75
1,1

10 (2,78)

10

40

15,0
16,0

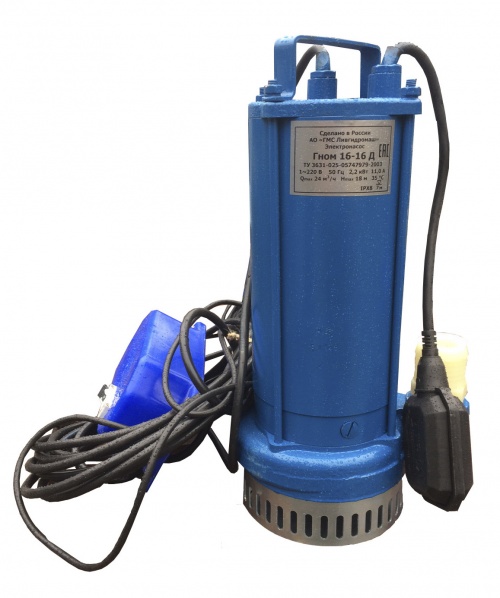

Гном 16-16
Гном 16-16Д

1~220

11,0

2,2

16 (4,44)

16

30

28,0

Гном 16-16
Гном 16-16Тр

3~380

3,5

2,2

16 (4,44)

16

40

24,0

Гном 25-20
Гном 25-20Тр

3~380

6,1

3,0

25 (6,94)

20

46

31,8

Гном 40-25
Гном 40-25Тр

3~380

11,0

5,5

40 (11,11)

25

50

59,0

Гном 53-10
Гном 53-10Тр

3~380

8,5

4,0

53 (14,72)

10

50

63,0

 Габаритные, присоединительные и установочные размеры

Новости

18. 11.22

Ежегодный Технический семинар, организованный группой компаний «Электродвигатель-НК» и НПО «Стратегия», состоялся 18 ноября в конференц-зале гостиницы «Park Inn by Radisson Novokuznetsk», в котором приняли участие ведущие технические специалисты производственных предприятий Кузбасса.

подробнее…

11.11.22

Мы подготовили специальные предложения по общепромышленным двигателям АИР на Черную пятницу.

подробнее…

25.10.22

Друзья, у нас отличная новость – 5 октября 2022 года наша компания получила свидетельство на товарный знак (знак обслуживания) в Государственном реестре товарных знаков обслуживания Российской Федерации.

подробнее…

28.09.22

 Время покупать АИР!







подробнее…

26.09.22

С ДНЕМ МАШИНОСТРОИТЕЛЯ!

подробнее…

Запчасти к насосам ГНОМ — ООО «ТД «Электромаш»



Гном 10-10

Наименование детали Номер чертежа
Диафрагма28ТНП. 00.015
Колесо рабочее28ТНП.00.007
Кольцо 010-013-19-2-2 ГОСТ 9833-73
Кольцо 110-116-36-2-2 ГОСТ 9833-73
Кольцо 112-118-36-2-2 ГОСТ 9833-73
Манжета 20х40х10
Подшипник 6-180204 ГОСТ 8882-75
Фильтр27ТНП.03.000
Гном 10-6
Колесо рабочее28ТНП.00.007-01
Манжета 20х40х10
Подшипник 6-180204 ГОСТ 8882-75
Гном 6-10
Колесо рабочее28ТНП.00.007-02
Манжета 20х40х10
Подшипник 6-180204 ГОСТ 8882-75

Гном 16-16

Наименование детали Номер чертежа
Диафрагма28ТНП.00.015-01
Колесо рабочее29ТНП. 00.019
Кольцо 125-130-36-2-2 ГОСТ 9833-73
Манжета 20х40х10
Подшипник 6-180205 ГОСТ 8882-75
Подшипник 6-180305 ГОСТ 8882-75

Гном 25-20

Наименование детали Номер чертежа
Диафрагма33ТНП.00.002
Колесо рабочее33ТНП.00.005
Кольцо 010-013-19-2-2ГОСТ9833-73/188829-73
Кольцо 075-083-46-2-2
Кольцо 145-150-36-2-2 ГОСТ 9833-73
Крышка верхняя33ТНП.00.004А
Манжета 1.1-25х42-2 ГОСТ 8752-79
Подшипник 6-180306 ГОСТ 8882-75
Уплотнение торцовое MG1/25-G60Q1Q1PGG

Гном 40-25

Наименование детали Номер чертежа
Колесо рабочее40ТНП. 00.005
КольцоН49.902.10.040А
Кольцо 027-032-30-2-2
Кольцо 065-070-30-2-2
Кольцо 160-170-46-2-2
Кольцо 170-180-58-2-2
Манжета 1.1-25х42-2 ГОСТ 8752-79
Уплотнение торцовое MG1/25-G60Q1Q1PGG
УплотнительН49.947.00.00.012

Гном 53-10

Наименование детали Номер чертежа
Колесо рабочее38ТНП.00.001
Манжета 1.1-25х42-2 ГОСТ 8752-79
Уплотнение торцовое MG1/25-G60Q1Q1PGG
УплотнительН49.947.00.00.012

Гном 50-25

Наименование детали Номер чертежа
Колесо рабочее40ТНП. 00.005
Уплотнение торцовое MG1/25-G60Q1Q1PGG
Щит подшипникаН49.161.00.006
Манжета SCN1 45х65х10
Кольцо 062-066-25-2-2
Кольцо 030-035-30-2-2
Кольцо 185-190-36-2-2
Втулка защитная Н49.161.00.004

Гном 100-25

Наименование детали Номер чертежа
Колесо рабочееН49.162.00.005
ДиафрагмаН49.162.03.000
КорпусН49.162.00.001
Щит подшипникаН49.162.00.006
Уплотнение торцовое MG1/40-G60Q1Q1PGG
Манжета SCN1 60х85х10
Втулка защитная Н49.161.00.004-01
Кольцо 010-013-19-2-2
Кольцо 045-050-30-2-2
Кольцо 080-085-30-2-2
Кольцо 180-185-36-2-2
Кольцо 210-215-36-2-2
Кольцо 220-230-49-2-2
Уплотнитель Н49. 161.00.017
Уплотнитель выводовН49.161.00.021
Пробка28ТНП.00.012А
ПатрубокН49.161.05.001
