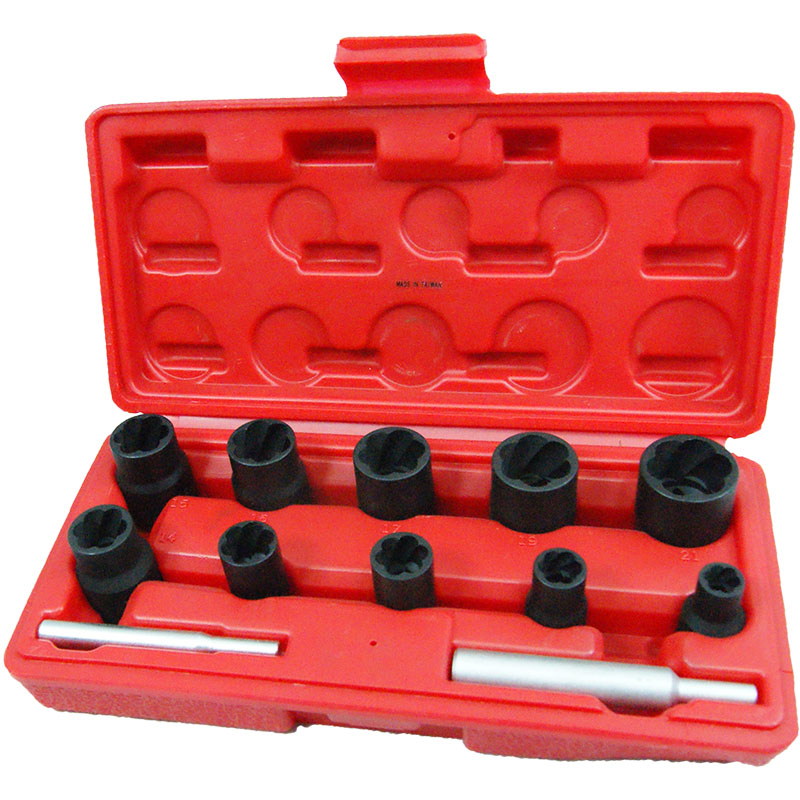

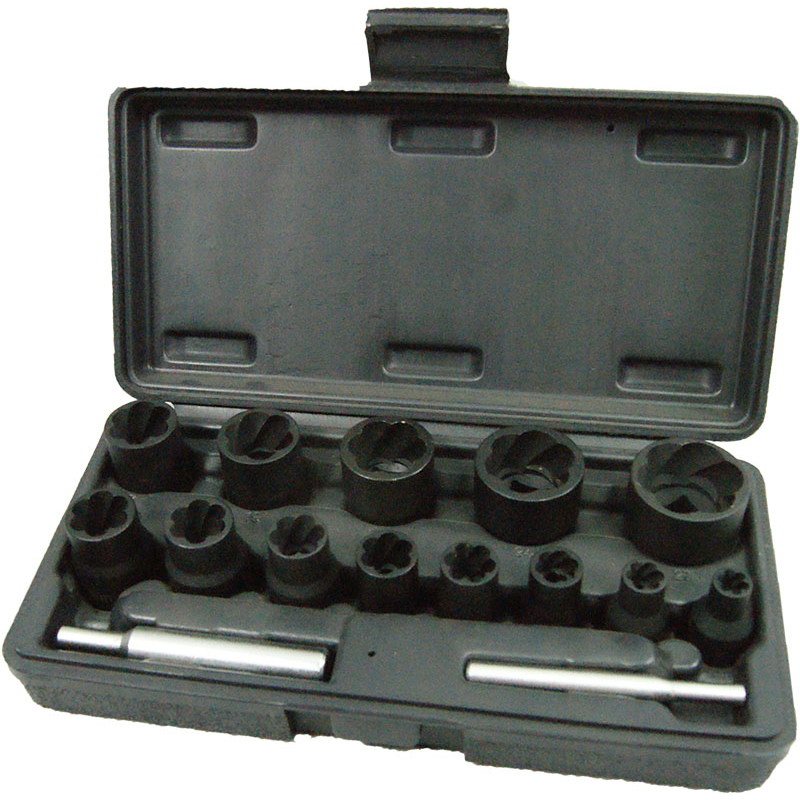

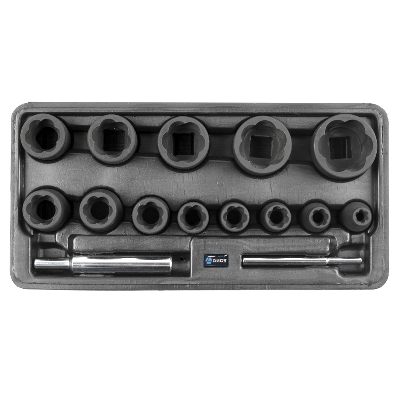

Набор головок — экстракторов для поврежденных гаек и болтов 6-27 мм с выколотками, 1/2’’DR (21 шт)
16 825 ₽
TVK-07004 применяется для демонтажа поврежденных или заржавевших гаек и болтов. Головки для поврежденного крепежа имеют специальную насечку, которая надёжно врезается в проблемный болт или гайку, помогая без труда демонтировать их.
Размеры: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 27 мм.
Размер привода 1/2» 1/4» DR.
2 выколотки.
Количество Набор головок — экстракторов для поврежденных гаек и болтов 6-27 мм с выколотками, 1/2’’DR (21 шт) | TVK-07004
Артикул: TVK-07004
Категории: Наборы экстракторов, Экстракторы
Метки: TVK-07004, головка для поврежденного крепежа, набор для поврежденного крепежа, Набор экстракторов для зализаного крепежа, Поворотные торцевые головки, экстрактор болтов, экстрактор гаек, экстрактор сорванной гайик
Описание
Видео
Габариты и вес
Запасные детали
Описание
TVK-07004 применяется для демонтажа поврежденных или заржавевших гаек и болтов.
Головки для поврежденного крепежа имеют специальную насечку, которая надёжно врезается в проблемный болт или гайку, помогая без труда демонтировать их.
Включает две выколотка для удаления застрявших болтов/гаек из гильзы.Выколотки используются с молотком для удаления гаек, застрявших в отверстии.
Головки изготовлены из легированной стали с добавлением молибдена (сталь SNCM 439), что придаёт инструменту особую прочность и высокую износостойкость при воздействии высоких нагрузок.
Предназначен для использования с ключом трещоткой или ключом с квадратом 1/2. Не используется с воздушным / ударным гайковертом.
Способ применения:
Выберите подходящую по размеру поворотную торцевую головку для откручивания и наденьте ее на гайку которую надо выкрутить.
Соедините ключ-трещетку или гаечный ключ с поворотной торцевой головкой и поверните против часовой стрелки.
После откручивания гайка может застрять в торцевой головке. Используйте выколотку для выбивания и выбейте ударами гайку из торцевой головки.
Видео
Детали
| Вес | 2.0 kg |
|---|---|
| Габариты | 25 × 12 × 5 cm |
Головки для откручивания болтов с сорванными гранями
Всем привет!
В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе головок для откручивания болтов (гаек) с сорванными гранями, заказанном на eBay.
Думаю, многие из нас хоть раз, да сталкивались с необходимостью откручивания болта или гайки с сорванными (слизанными) гранями. Я также не исключение и подобные проблемы периодически встают у меня на пути. Выходов из подобной ситуации несколько: начиная от срезания гайки и заканчивая привариваем к ней трубки или ключа.
Правда, подобные методы не всегда удобны и практичны, а потому зачастую не очень результативны. В общем, в один прекрасный момент, почти круглая гайка меня вывела из себя окончательно. Было решено искать подходящий инструмент и, если честно, я думал, что столкнусь с проблемами. Но, как оказалось, никаких проблем — всевозможных штук, облегчающих жизнь, предостаточно. Я остановил свой выбор на наборе соответствующих головок.
На момент покупки набор стоил $14.50, сейчас он прибавил в цене и продается за $18.58. Не знаю к чему бы это и что явилось причиной, но, думаю, без особых проблем можно найти вариант по более привлекательной цене. Посылка была отправлена с полноценным треком, всю информацию по ее отслеживанию можно посмотреть здесь.
Поставляются головки в оригинальной упаковке, которая представляет собой металлический кейс. Выглядит он очень симпатично, сделан добротно. В общем, в руки взять приятно, даже презентовать не стыдно.
Закрывается он при помощи защелки, так что самопроизвольное его открытие исключено.
Открываем, смотрим что же там внутри:

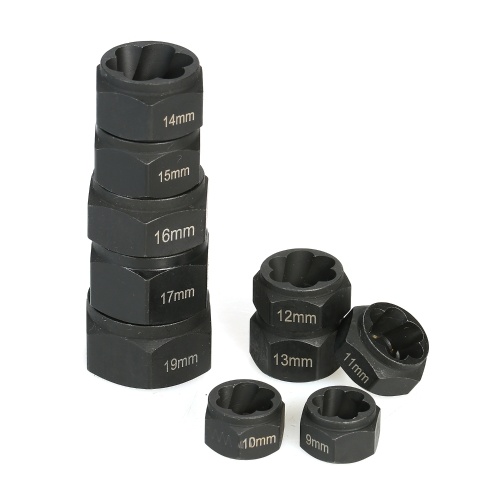

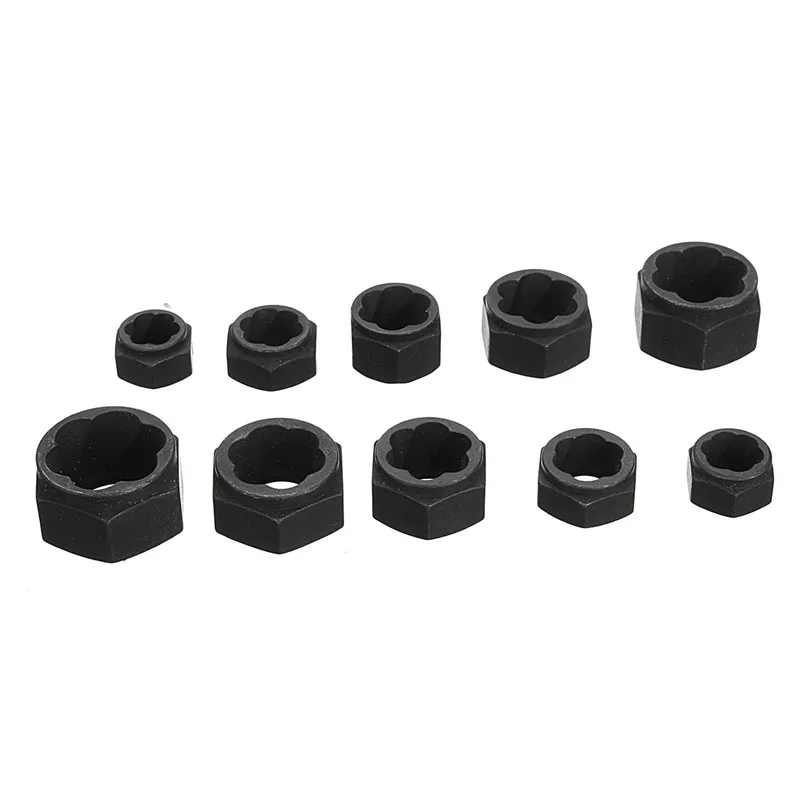

Здесь у нас 10 универсальных головок, каждая из которых помещена в соответствующую ячейку с номером. На крышке же имеется вставка с таблицей размеров: номер головки, внутренний размер, наружный размер. То есть, головка №1 подходит для болтов/гаек на 9 миллиметров, наружный размер головки — 16 миллиметров. В принципе, все просто, проблем с восприятием быть не должно.

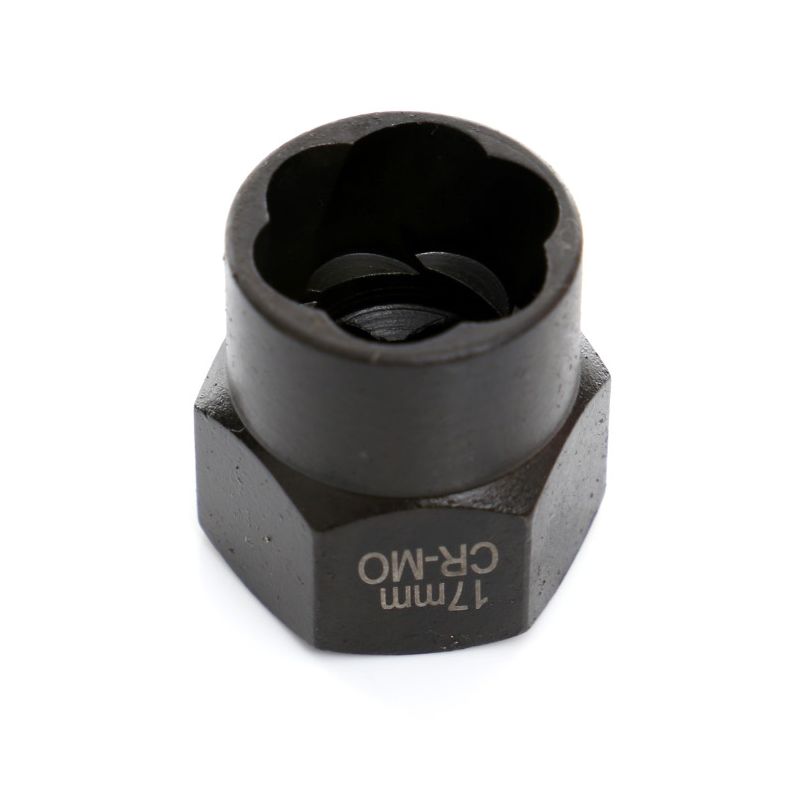

На каждой из головок продублирован номер. Он выбит на одной из наружных граней.
В целом, к качеству изготовления головок вопросов нет, точно также как и к качеству изготовления упаковки. Металл обработан качественно, никаких заусенец, кривых граней, следов коррозии нет. Все выглядит красиво. Единственное, что мне не совсем понятно, так это устройство головок. Как видно на фото, это головки под головки или ключ. Почему было не сделать вместо круглого отверстия обычное четырехугольное под вороток/трещотку? Китайский инженер где-то явно просчитался.
Хотя, если использовать эти головке в связке с накидными ключами, то их маленькая высота имеет один явный плюс — не везде удобно пользоваться полноразмерными головками, не говоря уже об удлиненных.

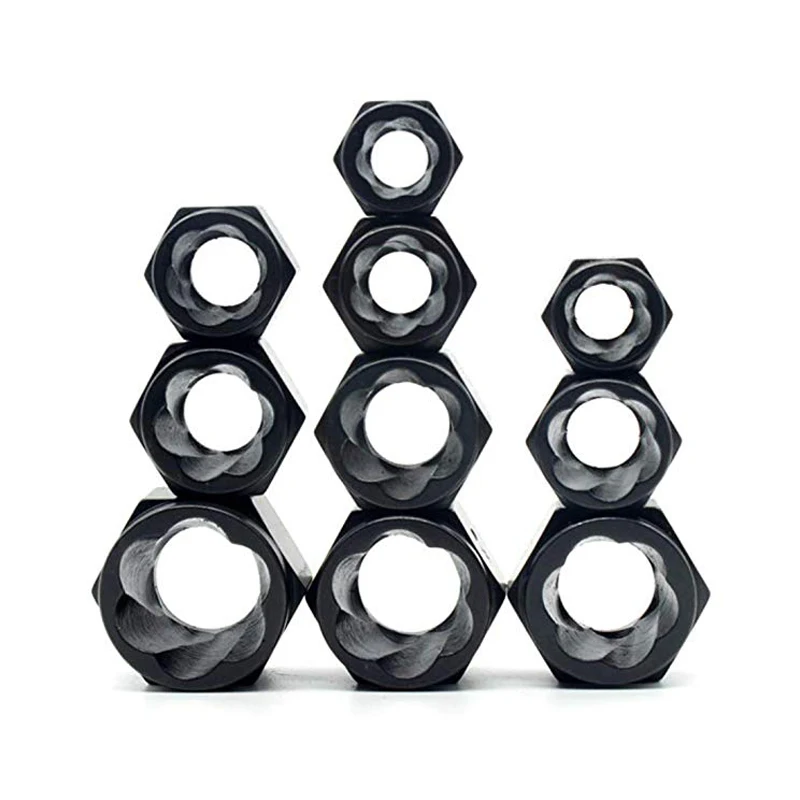

Отдельного внимания заслуживает «внутренний мир» этих головок: внутренний профиль напоминает вывернутый экстрактор для выкручивания сломанных болтов. То есть внутри они «нарезные», причем посадочное отверстие идет под конус. Благодаря сочетанию этих двух факторов, головки должны прочно удерживать сорванную гайку за счет спиральной внутренней поверхности. Так же за счет особенности конструкции происходит постоянное усиление фиксации гайки/болта в головке: чем больше прилагаемое усилие — тем сильнее головка врезается в тело гайки/болта. Но тут есть и минус, из-за спиралеобразной внутренней нарезки данные головки работают только на откручивание и не подходит для закручивания.
В принципе, больше ничего интересного в их устройстве и внешнем виде нет. А значит можно переходить к практическим испытаниям.
В качестве подопытного была использована гайка на болте, удерживающем замок на дверях гаража. Сперва гайка была зажата с максимально возможным усилием. Затем, воспользовавшись ключом на размер больше, у гайки были сорваны все грани. Делал все добросовестно, целых граней не осталял.
Берем подходящую головку из набора, надеваем ее на гайку. Для более надежной фиксации стукаем по ней молотком 🙂
Далее берем ключ или головку подходящего размера и начинаем откручивать. Головка, врезаясь в гайку, неминуемо начинает ее вращать. Гайка с сорванными гранями откручивается без проблем. Вот так выглядит гайка, надежно зафиксированная в головке.
Собственно, еще один недостаток — гайка очень надежно сидит в головке, выковырять ее весьма проблематично. Проще всего начать ее закручивать на какой-нибудь коротки болт, чтобы она уперлась и перестала вращаться, тогда головка скрутится с нее сама.
Вот так выглядит гайка после экзекуции:
Как видно, головки работают.
Причем вполне себе результативно. Желаемый эффект достигается без каких-либо проблем. Да, в силу конструктивных особенностей, головки не лишены недостатков и с этим приходится мириться. Думаю, проще было бы работать с головками типа Super Lock, в основе которых лежит усовершенствованный профиль шестигранной головки с плоскими гранями рабочего профиля. головка с таким внутренним профилем прилагает нагрузку не к углам (как это происходит во время использования стандартной головки), а ближе к середине профиля где есть пространство надежного контакта при увеличении нагрузки. Благодаря такой конструкции они успешно справляется с крепежом с поврежденными гранями, а отсутствие острых углов на стыках граней повысило прочность головок (исчезли концентраторы напряжения). Но головки Super Lock — это совсем другая ценовая категория…
В целом я покупкой остался доволен. Надеюсь, в условиях реальной эксплуатации головки покажу себя так же, как и во время этого теста 🙂
На этом, пожалуй, все.
Спасибо за внимание и потраченное время.
Создание рваных краев в Photoshop и Photoshop Elements — Дэвид Аше | TipSquirrel
Всем привет.
В этом месяце я надену свой цилиндр и смокинг, чтобы показать вам захватывающий карточный фокус. Сначала я разорву открытку пополам, а потом, без мановения волшебной палочки, плавно починю ее прямо у вас на глазах!
А если серьезно, если вы когда-нибудь копались во множестве фильтров, доступных в Photoshop и Photoshop Elements, вы, несомненно, сталкивались с фильтром «Рваные края». Как следует из названия, это даст вам эффект супер рваных краев на вашем изображении. Ну нет, на самом деле не будет, если его применить непосредственно к изображению, то есть; все, что вы в конечном итоге создадите, — это нечеткий монохромный графический элемент.
В этом уроке, который можно использовать как с Photoshop, так и с Photoshop Elements, я покажу вам, как создать реалистичный рваный край с помощью фильтра «Рваный край», но другим способом.
Вместо того, чтобы применять фильтр к изображению, он будет применен к маске слоя. Как мы увидим, работа таким образом дает очень разные результаты; эффект делает именно то, что должен. Мы также увидим, как можно накладывать фильтры в галерее фильтров для создания комбинированных эффектов. Это отличный способ создания эффекта, и его можно применять во многих различных ситуациях. Это также дает вам гораздо больший контроль над результатом, чем при использовании пользовательских кистей или отсканированных элементов.
Многослойный PSD-файл доступен в шкафчике мультимедиа в конце этого поста. Все, о чем мы просим вас, это немного поделиться информацией в социальных сетях, чтобы помочь распространить информацию об этом сайте. Остальное вы получаете бесплатно!
Итак, начнем.
1. Убедитесь, что слой карты активен, щелкнув его миниатюру на панели слоев. Возьмите инструмент Freehand Lasso (сочетание клавиш L). Теперь, начиная немного дальше края открытки, нарисуйте зубчатую линию посередине.
Старайтесь не делать это слишком беспорядочно, так как это сделает эффект менее реалистичным. оставьте достаточно места на дальнем краю. Теперь завершите выделение, широко обведя карту и вернувшись к исходной точке.
2. Щелкните значок «Новая слой-маска» в нижней части панели «Слои». Половина карты исчезает, оставляя зазубренный край выделения. Однако на данный момент он не выглядит разорванным, скорее отломленным. Теперь немного о науке.
3. Щелкните миниатюру маски слоя на панели «Слои», чтобы убедиться, что она активна. Перейдите в меню «Фильтр». Выберите Галерея фильтров. Начнем с раздела Sketch. Нажмите на Torn Edges, так как это то, что мы делаем. Это немного сложно увидеть, поэтому мы можем увеличить масштаб, нажав кнопки «плюс» и «минус» в левом нижнем углу диалогового окна.
4. Настройка фильтра по умолчанию здесь не работает. Начнем с настройки контраста. Это определяет, как смешиваются светлые и темные пиксели.
Бумага обычно рвется с мягким волокнистым краем. Около 8 пикселей выглядит хорошо на этом изображении. Далее мы изменим гладкость. Опять же, мы хотим, чтобы он был мягким, поэтому 6 кажется хорошей настройкой. Наконец, мы настроим баланс изображения. Это контролирует смещение цветов, черного и белого в данном случае. Эффект довольно тонкий, 29выглядит хорошо. Пока не нажимайте OK, чтобы применить фильтр.
5. В нижней части панели настроек фильтра находятся две иконки. Щелкните значок слева. Теперь у нас есть два экземпляра фильтра «Рваные края». Это похоже на наличие слоев фильтров. Перейдите в раздел «Мазки кисти». Щелкните миниатюру брызг. Теперь это добавляет эффект нового фильтра к фильтру «Рваные края». Это добавляет немного больше случайности к эффекту. Установите Радиус распыления на 8, это улучшит края без слишком большого количества потерянных пикселей. Установите Smoothness на 7. Это укрощает эффект, сохраняя более мягкий край, который нам нужен. Нажмите OK, чтобы применить фильтры.
6. Хотя оказалось, что фильтры повлияют на всю секцию карты, эффект будет только у верхнего края. Вот почему мы сделали гораздо более широкий выбор для начала. Теперь это больше похоже на рваную бумагу.
7. У нас есть только одна половина карты; другая половина была замаскирована. Перейдите в меню «Слой». Выберите «Создать» > «Слой» через копирование или нажмите Cmd+J (Mac)/Ctrl+J (ПК), чтобы дублировать слой. Видимой разницы, конечно, нет. Щелкните миниатюру маски скопированного слоя на панели «Слои». Перейдите в меню «Изображение». Нажмите «Коррекция» > «Инвертировать». Это меняет черный цвет на белый, переворачивая замаскированную область. Теперь у нас есть вторая часть открытки с идеально подобранной слезой.
8. Возьмите инструмент «Перемещение» (сочетание клавиш V). Мы можем раздвинуть слои, чтобы эффект выглядел лучше; маска движется вместе с картой, удерживая разрыв на месте. Обратите внимание, как стиль слоя с тенью дублируется со слоем, что дает нам гораздо более реалистичный эффект.
9. Как и любая хорошая иллюзия, карта никогда не рвалась. Щелкните значок видимости верхнего слоя (глазное яблоко), чтобы скрыть слой. Теперь, удерживая нажатой клавишу Shift, щелкните миниатюру маски слоя первой карты. Это отключает маску, возвращая нам карту в целости и сохранности. Вот это волшебство; цитируя известного британского иллюзиониста.
[sociallocker id=”16850″]
Нажмите ЗДЕСЬ, чтобы получить бесплатную игральную карту в формате PSD. Спасибо за Вашу поддержку.
[/sociallocker]
11 Трюки для снятия закругленных болтов
Опубликованы от Jefferson Bryant3 Комментарии на 11079. Bolts Know How
С каждым из нас это случалось. Вы поворачиваете гаечный ключ, а затем БАМ, головка болта закругляется, гаечный ключ соскальзывает, и вы разбиваете костяшки пальцев о край чего-то острого.
Это никогда не терпит неудачу; всегда есть острый край рядом с закругленным болтом, ожидающим ваших нежных костяшек. Вы не только съеживаетесь от боли, но теперь у вас есть проблема: это был последний болт, удерживающий ту часть, которую вы должны снять с машины. Его необходимо удалить, но некоторые методы лучше, чем другие, чтобы выполнить работу. Вот несколько советов и приемов по удалению закругленных болтов.
Методы снятия закругленных болтов
Использование смазки
Во-первых, всегда следует смазывать гайки и болты, прежде чем пытаться их снять, особенно если они заржавели или стояли на месте много лет. При первом намеке на проблему остановитесь, возьмите немного проникающей жидкости и смочите ее. Дайте ему постоять 5-10 минут и вернитесь к нему. Время, которое вы тратите на ожидание, спасет вас в долгосрочной перспективе. Еще один способ смазки — нагреть болт, а затем расплавить его воском. Тепло впитывает воск в резьбу, и во многих случаях болты выпадают.
Просто будьте осторожны с источником тепла, чтобы случайно ничего не расплавить и не вызвать пожар.
Чтобы намазать болт воском, нагрейте его непосредственно. Этот конкретный болт — сломанный выпускной болт. Затем нанесите немного воска. Это пчелиный воск, но вы можете использовать практически любой воск.
Используйте жидкость для предотвращения кулачков
Если вы работаете с винтом, особенно с крестообразным шлицем, нанесите каплю жидкости для предотвращения кулачка на головку при первом намеке на проскальзывание. Это поможет удерживать насадку отвертки на месте, пока вы нажимаете и поворачиваете. Зачистка головки винта воняет.
Используйте отвертку
Допустим, закругленные болты или винты крутятся, но не выкручиваются из-за повреждения резьбы. Быстрый способ вернуть болт к хорошей части резьбы — вставить маленькую отвертку или плоское лезвие между частью и болтом, гайкой или головкой винта. Приложите усилие, чтобы вытолкнуть болт и вывинтить его. Это творит чудеса.
Иногда зачищается само отверстие. Этот трюк работает с винтами и болтами. Вставьте маленькое лезвие, отвертку или отмычку под головку, поворачивая застежку. Дополнительное давление обычно приводит к тому, что застежка входит в хорошую резьбу, чтобы удалить ее.
Специальные головки/ключи

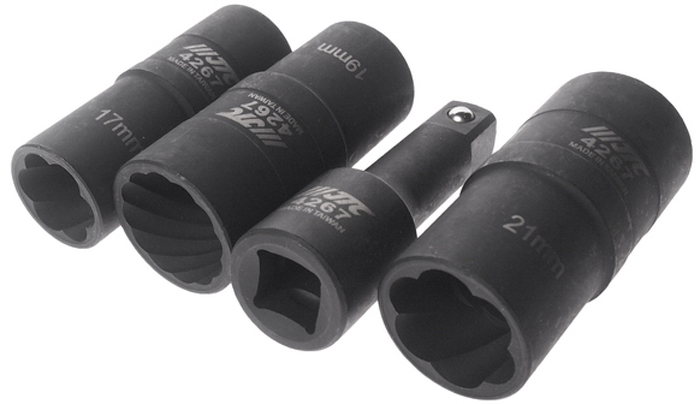

Если головка болта или гайки сгрызена и закруглена, на помощь приходят несколько специальных головок и ключей. Традиционные насадки для извлечения болтов имеют спиральные зубья с обратным вырезом, которые захватывают головку гайки или болта, когда вы поворачиваете храповик. В зависимости от того, насколько скрючена застежка, вам, возможно, придется попробовать экстракторы разных размеров, чтобы получить наилучшее сцепление. К счастью, у NAPA есть несколько уникальных дизайнов, которые помогут вам избавиться от косяка.
Специальные гаечные ключи, такие как этот от Gearwrench, предназначены для захвата закругленных углов.
Гаечный ключ/головка меньшего размера
Если у вас нет специального инструмента или вы находитесь на обочине дороги, попробуйте головку или гаечный ключ немного меньшего размера.
Рекомендуется иметь в автомобиле как метрические, так и SAE-головки, независимо от того, какой тип болтов используется. Головка на 12 мм немного меньше, чем на 1/2 дюйма, так что вы можете постучать по ней молотком, добавить немного смазки и можете быть дома. Если вы пойдете по этому пути, обязательно осмотрите розетку на наличие трещин или повреждений, вызванных тем, что ее надавили на поврежденный крепеж.
Плоскогубцы для фиксации
Если болт полностью израсходован, вам понадобятся клещи для фиксации VISE-GRIP. Плоскогубцы с фиксатором бывают разных размеров, поэтому вы сможете подобрать пару, которая будет совпадать. Однако держитесь подальше от острогубцев и плоскогубцев с фиксатором, так как они не смогут обеспечить необходимый вам захват. Вместо этого используйте круглую часть челюстей. Если фиксирующие плоскогубцы не могут обеспечить хороший захват, возьмите напильник и сгладьте две противоположные стороны зачищенного болта или гайки. Это даст блокирующим плоскогубцам лучшую поверхность для удержания.
Часто причиной закругления болтов являются пассатижи, которые также подходят для их удаления. Убедитесь, что вы закрутили его плотно.
Тепловой удар
Если вы все еще не можете отсоединить его, возьмите пропановую горелку и немного нагрейте деталь. Вы можете попробовать нагреть окружающие резьбы или сосредоточиться на болте. Как только он станет хорошим и горячим, нанесите на него проникающее масло. Это ударит по горячему металлу, разорвав сцепление с резьбой, что позволит вам освободить болт.
Удары по застежке часто разрушают связь. Начните с нагрева области вокруг крепежа. Затем используйте CRC Freeze-Off, чтобы резко охладить болт. Распыляйте только на болт, оставляя окружающие резьбы горячими. Freeze-Off имеет специальный газ-вытеснитель, который замерзает при распылении. Вы также можете попробовать лед.
Вырезать слот
Все еще не можете достать? Возьмите вращающийся инструмент, шлифовальную машину или угловую шлифовальную машину и вырежьте прорезь в центре головки.
Это позволяет использовать плоскую отвертку. Если болт застрял, простая ударная отвертка отлично подойдет, чтобы нанести удар, необходимый болту, чтобы вырваться. Просто не забудьте использовать надлежащую защиту для глаз во время резки.
Приварить гайку
Если у вас есть оборудование, вы можете попробовать приварить новую гайку к головке старой. Это последнее средство для глухих креплений (где нет гайки с другой стороны), прежде чем вам придется его высверливать. Тепло от процесса сварки также может помочь освободить заевшую резьбу.
Если у вас сломана шпилька или гайка сорвана и вам нужен большой крутящий момент, приварка гайки к концу может помочь.
Cut It Off
Иногда нужно просто вырезать закругленные болты. Лучше всего подойдет угловая шлифовальная машина с отрезным кругом, но и сабельная пила тоже подойдет. Это используется, когда есть гайка и болт. Нет электроинструмента? Для очищенных орехов вы можете использовать орехокол, чтобы физически разделить орех пополам.
Просто поместите гайковерт над гайкой и затяните болт.
Высверлить
Если нельзя вырезать, придется высверливать. Используйте кернер, чтобы подобраться как можно ближе к центральной линии болта. Используйте самое маленькое сверло, которое сможете, чтобы начать отверстие, а затем медленно продвигайтесь вверх. В конце концов, вы доберетесь до края резьбы, и болт выйдет. Экстракторы для болтов имеют дурную привычку ломать болт, поэтому будьте осторожны, если решите их использовать. Не экономьте; Вам нужны хорошие экстракторы, а не дешевые, которые ломаются. Извлечение сломанного экстрактора для болтов — это совершенно новый уровень разочарования.
Сверление — крайняя мера, требующая терпения и времени. Начните с малого и продвигайтесь вверх, пока он не выйдет. После сверления вам придется повторно нарезать отверстие. Убедитесь, что вы используете смазку для крана.
Используя эти советы, вы сможете быстро выкрутить закругленные болты.
Ознакомьтесь со всеми инструментами и оборудованием
Для получения дополнительной информации о том, как удалить закругленные болты, поговорите со знающим специалистом в вашем местном магазине автозапчастей NAPA.
