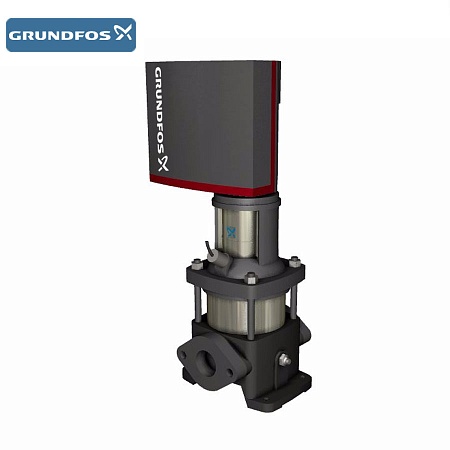

Grundfos CR 3-31 A-FGJ-A-E-HQQE арт.96513350

Насос Grundfos CR 3-31 A-FGJ-A-E-HQQE представляет собой вертикальный многоступенчатый центробежный агрегат с нормальным всасыванием со стандартным электродвигателем фирмы Grundfos. Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов. В основании имеются соосно расположенные всасывающий и напорный патрубки (конструкция типа «ин-лайн»). Конструкция «ин-лайн» позволяет устанавливать насос на горизонтальном трубопроводе. Номенклатура насосов включает множество типоразмеров с различным значением расхода, и различными значениями давления.

Насосы данной серии пригодны для перекачивания различных жидкостей, от питьевой воды до химикатов. Благодаря широкому диапазону производительности и наличию разнообразных исполнений данные насосы могут применяться в различных насосных системах

Correction sheet for CR, CRI, CRN pumps (Installation and operating instructions)

Correction sheet for CR, CRI, CRN pumps (RU) (Installation and operating instructions)

CR deep-well (Installation and operating instructions)

CR, CRI, CRN (Installation and operating instructions)

CR, CRI, CRN 140°C, supplement (Installation and operating instructions)

CR, CRI, CRN 1s, 1, 3, 5, 10, 15, 20 \ CR, CRN 32, 45, 64, 90, 120, 150 Double seal (tandem)

CR, CRI, CRN 1s, 1, 3, 5, 10, 15, 20, CR, CRN 32, 45, 64, 90, 120, 150 (air-cooled top)

CR, CRI, CRN, CRE, CRIE, CRNE (RU/KZ/KG/AM version) (PIOI)

CR, CRI, CRN, CRT, ATEX-approved pumps

CR, CRN, CRI, CRT, Removal of TRANSPORT BRACKET (Quick Guide)

Fire Mono CR, Mono CR (RU/KZ version) (PIOI)

Couplings (Service kit instruction)

CR 1, CR 3, CR 5 (Сервисная инструкция)

CR Air-cooled top (Service Kit Catalogue)

CR Back to back (Service Kit Catalogue)

CR MAGdrive (Service Kit Catalogue)

CR Tandem (Service Kit Catalogue)

CR, CRI, CRN — Coupling/shaft seal (Service kit instruction)

CR, CRI, CRN (Service Kit Catalogue)

CR, CRI, CRN 1 to 150 (Recommended spare parts) (Service Kit Catalogue)

CR, CRI, CRN 1, 3 , 5, 32, 45, 90 Bearing flange (Service kit instruction)

CR, CRI, CRN 1/3/5 — Chamber stack (Service kit instruction)

CR, CRI, CRN 1/3/5 Silicone-free cartridge shaft seal (Service Kit instruction)

CR, CRN SF 32, 45, 64 и 90 (Модель А) (Сервисная инструкция)

CR, CRI, CRN, CRE, CRIE, CRNE — (Ukraine)

CR, CRI, CRN, CRE, CRIE, CRNE — Vertical multistage centrifugal pumps (Kaz)

CR, CRN, CRT (КАТАЛОГ)

Чертеж и 3d модель CR 3-31 A-FGJ-A-E-HQQE в форматe *. dwg

Характеристики товара
Cos фи — характеристика мощности	0.87-0.82
EAN код	5700396636900
Head max	206.6 м
Low NPSH	N
Вес(Брутто)	59.8 кг
Вес(Нетто)	54.5 кг
Диапазон температур жидкости	-20 .. 120 °C
Допуски по рабочим хар-кам	ISO9906:2012 3B
Допустимое давление	PN 25
Защита электродвигателя	PTC
Класс изоляции (IEC 85)	F
Класс энергоэфф-ти	IE3
Код материала	A
Код присоединения	FGJ
Код резины	E
Код торцевого уплотнения вала	HQQE
Количество полюсов	2
Макс. давление при заданной темп-ре	25 бар / -20 °C
Макс. рабочее давление	25 бар
Максимальная температура окружающей среды	60 °C
Минимальный индекс эффективности, MEI ≥	0.70
Модель	A
Номер электродвигателя	85U15510
Номинальная мощность — P2	3 кВт
Номинальная скорость	2900-2920 об/м
Номинальное напряжение	3 x 380-415D В
Номинальный напор, м	156.5
Номинальный расход, м.куб/ч	3.033
Номинальный ток	6.3 A
Объем поставки	0.133 м³
Основание и головная часть	Чугун
Основание и головная часть, EN/DIN	EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM	ASTM A48-25B
Плотность	998. 2 кг/м³
Подшипник	SIC
Преобразователь частоты	NONE
Пусковой ток	840-920 %
Рабочая жидкость	Вода
Рабочее колесо	Нержавеющая сталь
Рабочее колесо, AISI/ASTM	AISI 304
Рабочее колесо, EN/DIN	EN 1.4301
Рабочие колеса	31
Размер всасывающего патрубка	DN 25/32
Размер входного фланца	250 lb
Размер напорного патрубка	DN 25/32
Размер фланца электродвигателя	FT130
Расположение насоса при монтаже	ВЕРТИКАЛЬН.
Сертификаты на шильдике	CE, EAC,ACS
Скорость насоса, при которой расчитаны его характеристики	2902 об/м
Стандарт электродвигателя	IEC
Степень защиты (IEC 34-5)	55 Dust/Jetting
Ступени	31
Тип исполнения	A
Тип установки уплотнения	Одинарное
Тип электродвигателя	100LC
Трубное присоединение	DIN / ANSI / JIS
Частота питающей сети	50 Hz
Число рабочих колес с уменьшенным диаметром	0
Энергия (Р2), необходимая для насоса	3 кВт
Энергоэффективность	IE3 87,1%
Эффективность двигателя при 3/4 нагрузки	88. 0 %
Эффективность электродвигателя при 1/2 нагрузки	87.7 %
Эффективность электродвигателя при полной нагрузке	87.1 %
№ продукта	96513350
Температура перекачиваемой жидкости	20 °C

Насосы циркуляционные Grundfos UPS (Грандфус) для отопления

Описание

Эффективная организация отопления помещений неразрывно связана с постоянной циркуляцией теплоносителя в системе. Это обеспечивается использованием циркуляционных насосов, включая линейку Grundfos UPS, которые поддерживают заданную скорость движения воды или разбавленного антифриза по трубам и своевременную отдачу тепла в обогреваемые помещения.

Особенности grundfos ups

Насос циркуляционный grundfos энергоэффективен и потребляет минимум энергии, что позволяет организовать эффективную автономную систему отопления дома. Основными достоинствами этого оборудования является не только удобство эксплуатации, но и отсутствие необходимости в дополнительной покупке датчика давления, приборов и систем защиты электродвигателя при его использовании.

Предлагаются несколько типов исполнения:

со ступенчатым регулированием;

с электронным регулированием скорости.

Модель grundfos ups 100, 200

Конструктивно циркуляционный насос grundfos в исполнении usp 100,200 – это 3-скоростные устройства с «мокрым» ротором. Их особенностями являются:

Движок имеет тепловую защиту от перегрева.

Надежные керамические подшипники и вал.

Пластина подшипниковая и гильза ротора выполнены из нержавеющей стали.

Рабочее колесо не подвержено коррозии.

Можно заказать вариант исполнения с корпусом из нержавейки.

Серия uspd 100, 200 – сдвоенные насосы, используемые в системах отопления или кондиционирования.

Модификация grundfos Alpha 2

Представляют собой небольшие насосы, предназначенные для принудительной циркуляции теплоносителя в системах отопления с переменным расходом или в регулируемых. Соответствуют первой группе энергоэффективности («А»). На текущий момент циркуляционные насосы grundfos– единственные приборы, оснащенные AutoAdapt или автоматической системой регулировки.

Технически – насос, где ротор изолирован от статора специальной гильзой, а само насосное устройство и электрический двигатель совмещены, образуя один узел с двумя прокладками уплотнения. Во время эксплуатации подшипники смазываются теплоносителем.

Особенности этого насоса циркуляционного grundfos сводятся к следующим:

Подшипники и вал керамические.

Защитная гильза ротора, подшипниковая платина изготовлена из нержстали.

Автоматическая регулировка давления.

Электродвижок находится под защитой автоматики, не требует установки дополнительных средств.

Функция экономичной работы – «ночной режим».

Возможно приобретение облегченной модели Grundfos Alpha 2L без функции авторегулирования Auto Adapt.

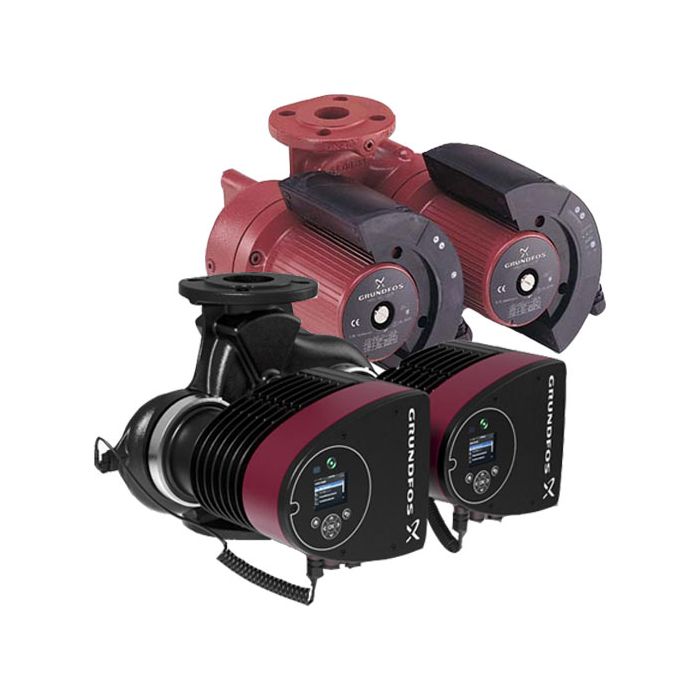

Модель grundfos Magna 3D

Этот вариант оснащен интуитивно понятной системой управления. Среди технических особенностей выделяются:

Низкий уровень потребления энергии, благодаря функциям Flowlimit и Autoadapt.

Датчики температуры и давления.

С помощью модулей расширения возможен внешнее управление и контроль.

Ночной режим работы с пониженной производительностью.

Теплоизоляционные кожухи.

Датский производитель также предлагает и другие модификации насосов grundfos ups. Более полную информацию об ассортименте, ценах на циркуляционные насосы можно получить у технических специалистов ООО ГК «Ханке». Звоните!

Ассортимент

Циркуляционный насос UPS 25-40

Электрическая мощность (1/2/3 скорость)	30/45/60 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	2. 45 м
Рекомендуемый расход	1.55 м³/ч
Подача воды	до 12.0 м³/час
Напор	до 4.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2.6 кг

Циркуляционный насос UPS 25-60

Технические характеристики	UPS 25-60
Электрическая мощность (1/2/3 скорость)	45/65/90 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	3.7 м
Рекомендуемый расход	2 м³/ч
Подача воды	до 12. 0 м³/ч
Напор	до 6.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2.6 кг

Циркуляционный насос UPS 25-80

Технические характеристики	UPS 25-80
Электрическая мощность (1/2/3 скорость)	140/210/245 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	5.26 м
Рекомендуемый расход	3. 93 м³/ч
Подача воды	до 12.0 м³/ч
Напор	до 8.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2.6 кг

Циркуляционный насос UPS 32-40

Технические характеристики	UPS 32-40
Электрическая мощность (1/2/3 скорость)	30/45/60 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	2. 45 м
Рекомендуемый расход	1.55 м³/ч
Подача воды	до 12.0 м³/ч
Напор	до 4.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	2.6 кг

Циркуляционный насос UPS 32-60

Технические характеристики	UPS 32-60
Электрическая мощность (1/2/3 скорость)	45/65/90 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	3. 7 м
Рекомендуемый расход	2 м³/ч
Подача воды	до 12.0 м³/ч
Напор	до 6.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	2.6 кг

Циркуляционный насос UPS 32-80

Технические характеристики	UPS 32-80
Электрическая мощность (1/2/3 скорость)	140/210/245 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	4. 58 м
Рекомендуемый расход	5.47 м³/ч
Подача воды	до 12.0м³/ч
Напор	до 8.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	4.8 кг

Справочная информация

Инструкция по установке и эксплуатации

PDF

Посмотреть Скачать

Технические характеристики

PDF

Посмотреть Скачать

Библиотека документов — Intelliquip Portal

Загрузка…

Загрузка… 9 0003

Загрузка…

Загрузка. ..

Загрузка…

Стандартная муфта КП

Загрузка…

Стандартная муфта

Загрузка…

90 002 Загрузка …

Загрузка …

Загрузка ..

Загрузка…

90 002 Загрузка …

Загрузка…

LF с распорной муфтой

Загрузка …

Загрузка . ..

Загрузка …

0003

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка. ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Репозиторий документов Grundfos Hydronic и аксессуаров для насосных систем

Загрузка…

Загрузка. ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка. ..

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка. ..

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка. ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка. ..

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка. ..

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка… 90 003

Загрузка…

Загрузка . ..

Загрузка…

Загрузка. ..

Загрузка…

Загрузка… 90 003

Загрузка…

Инструменты выбора, используемые для выбора оборудования для приложения

Загрузка…

Брошюры для конкретных линеек продукции

Загрузка…

▷ 3d модели насосов grundfos 【STLFinder】

Насос Grundfos

грабкад

Питающий насос

Насос Grundfos

грабкад

Насос Grundfos CR 64-3

Насос Grundfos

грабкад

Насос Grundfos CR 64-3

Насос Grundfos Ch3

грабкад

водяной насос

Насосы Grundfos, серия up26

грабкад

3D-модель насоса Grundfos

НАСОС GRUNDFOS _ SRP

грабкад

Погружной рециркуляционный насос — SRP 70_30_814

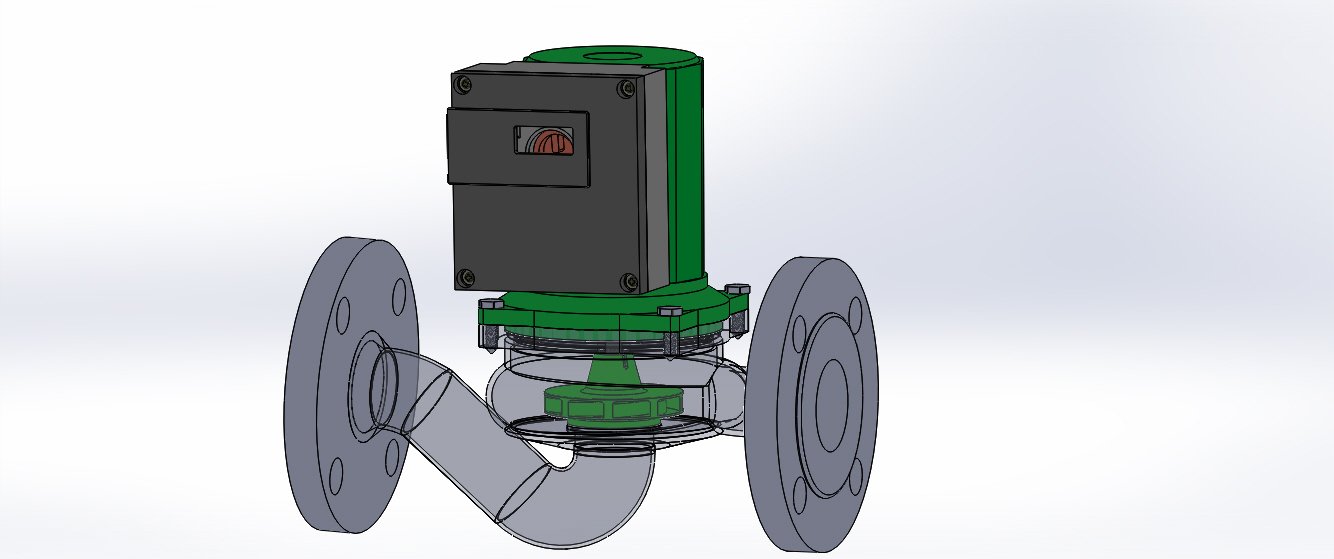

Насос Grundfos — UPS32-160BG

грабкад

Grundfos UPS32-160 Насос с герметичным ротором, т. е. насос и двигатель образуют единое целое без уплотнения вала и только с двумя уплотнительными прокладками. Подшипники смазываются перекачиваемой жидкостью.
…
Найдите больше файлов САПР в нашем онлайн-продукте…

Насос Grundfos PFBasic 1-30

грабкад

Самовсасывающий насос Grundfos

НАСОС/ПОМП GRUNDFOS CR15

грабкад

НАСОС/ПОМП GRUNDFOS CR15

Дозировочный насос Grundfos DDA

грабкад

Насос-дозатор химикатов Дозирующий насос с электромагнитным приводом

НАСОС GRUNDFOS NBG_125-80-250 _ 75 кВт

грабкад

Продукт насоса Grundfos и опорная рама местного производства — GPV (Grundfos Pump Вьетнам)

Насос Grundfos — MAGNA3 40-80 F N

грабкад

Этот насос класса Grundfos Master Class идеально подходит как для обогрева, так и для охлаждения, что делает его очевидным выбором практически для любого строительного проекта — старого или нового.
MAGNA3 относится к типу с герметичным ротором, т.е. насос и двигатель образуют…

Насос Grundfos — ALPHA1 25–40 А 180

грабкад

… GRUNDFOS ALPHA2 L. …Кроме того, ALPHA1 теперь оснащен двузначным дисплеем, показывающим фактическую потребляемую мощность насоса в ваттах. selection.grundfos.com/

Насос Grundfos — ALPHA1 25-40 180

грабкад

GRUNDFOS ALPHA1 — это новый насос, основанный на конструкции и дизайне GRUNDFOS ALPHA2 L. Кроме того, ALPHA1 теперь оснащен двухразрядным дисплеем, показывающим фактическую потребляемую мощность насоса в ваттах. …Дополнительные варианты продукции и файлы CAD можно найти на нашем…

Насос Grundfos — ALPHA3 15-40 130

грабкад

Высокоэффективный циркуляционный насос с двигателем с постоянными магнитами (технология ECM) и встроенной электронной регулировкой мощности благодаря бесступенчатой регулировке частоты вращения для циркуляции чистой отопительной воды в соответствии с VDI 2035.

Насос Grundfos — MAGNA3 D 32-120 F

грабкад

… и специалисты, желающие создать высокопроизводительные системы для зданий. … Этот насос в мастер-классе Grundfos идеально подходит как для обогрева, так и для охлаждения, что делает его очевидным выбором практически для любого строительного проекта — старого или нового.

Насос Grundfos — ALPHA2 25–40 180

грабкад

Высокоэффективный циркуляционный насос с двигателем с постоянными магнитами (технология ECM) и встроенной электронной адаптацией производительности благодаря бесступенчатому регулированию скорости для циркуляции чистой отопительной воды в соответствии с VDI 2035. …
Найти гораздо больше…

Насос Grundfos — NKG 100-65-200

грабкад

Grundfos Нормальновсасывающий, одноступенчатый, центробежный насос Найдите другие варианты продукции в нашем каталоге продукции, где вы можете подобрать размер и сконфигурировать свои собственные модели. ..

Насос в сборе Grundfos

грабкад

Grundfos CM3-5 в сочетании с 24-литровым баком PressureWave от Global Water Solutions и контроллером PumpWave, оптимизированным для максимального расхода 50 л/мин.

Жидкостный насос Grundfos 3D модель

cgtrader

Комплект жидкостного насоса Grundfos + двигатель Модель насоса: CRN 64-7 (вертикальный многоступенчатый центробежный насос) Производительность насоса: 1067 л/мин (64 кубических метра в час) Количество: 4 комплекта (насос + двигатель)

3D-модель насоса Grundfos MLD

cgtrader

Модель канализационной насосной станции Grundfos MLD. Учтены все детали и крепления.
Используется PBR шейдера Corona Render.
Имитация нового продукта, слегка припыленная.
Указана заводская маркировка изделия.
Бак…

НАСОС СОЖ GRUNDFOS

грабкад

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ GRUNDFOS 3-5 A-FGJ-A-V-HQQV

Насос Grundfos — Hydro Multi-E 2CME3-5

грабкад

Установки повышения давления GRUNDFOS Hydro Multi-E предназначены для перекачки и повышения давления чистой воды в водопроводных сооружениях, многоквартирных домах, гостиницах, промышленности, больницах, школах и т. д.
…Дополнительные варианты продукции см. на…

Насосная система Grundfos — Hydro MPC-E 4CRIE10-3 2,2 кВт

грабкад

Система повышения давления Hydro MPC-E
Найдите еще больше вариантов продуктов в нашем онлайн-инструменте выбора продуктов
http://product-selection. grundfos.com/catalogue.html#/Produktkatalog/Produktfamilie/Hydro%20MPC/Hydro%20MPC-E

Насос Grundfos CRI 10

грабкад

Насос Grundfos CRI 10, центробежный многоступенчатый насос.

Насос Grundfos CRN 15

грабкад

Модель Solidworks насоса Grundfos CRN 15. …Включает в себя три конфигурации установки двигателя

Насос Grundfos Бесплатная 3D-модель

cgtrader

Насос Grundfos

Дозировочный насос Grundfos DDI 222

грабкад

Дозировочный насос Grundfos DDI

Дозировочный насос Grundfos DME 60

грабкад

Дозировочный насос Grundfos DME 60 с муфтами

Водяной насос Grundfos CRE X2 3D-модель

cgtrader

Насос CRE представляет собой насос CR, двигатель и встроенный частотно-регулируемый привод.
