Техническое описание:
Grundfos CR 20-5 A-F-A-E-HQQE, артикул: 96521960 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос оснащен асинхронным электродвигателем, с воздушным охлаждением. См. подробное описание серии |
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.Технические данные:Скорость насоса, при которой расчитаны его характеристики 2919 об/м | Жидкость:Рабочая жидкость Вода |
Материалы:Основание Чугун | Данные электрооборудования:Тип электродвигателя 132SC |
Монтаж:Максимальная температура окружающей среды 60 °C | Управление: |
Другое:Вес(Нетто) 90 кг |
5 кВт
43 м3Гидравлические характеристики:
Габаритные размеры:
Деталировка:
Документация:
[elementor-template id=»26708″]
[elementor-template id=»162759″]
Ваше имя:
Организация:
E-mail:
Телефон:
Введите текст сообщения:
Дополнительно можете прикрепить до 3-ёх файлов, размер каждого не должен превышать 5Мб:
Насос Grundfos CR 20-5 A-F-A-E-HQQE (96500511), цена 64900 грн — Prom.ua (ID#863557146)
Данные каталога
CR 20-5 A-F-A-E-HQQE
| Наименование продукции | CR 20-5 A-F-A-E-HQQE A-F-A-E HQQE |
| Производственный номер | 96500511 |
| EAN номер | 5700396203287 |
| Наименование продукции | CR 20-5 A-F-A-E-HQQE |
Описание
CR 20-5 A-F-A-E-HQQE
CR 20-5 A-F-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. |
н. «ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна — все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением.Основные данные
CR 20-5 A-F-A-E-HQQE
| Частота вращения | 2919 об/м |
| Номинальная подача | 21 м3/ч |
| Номинальный напор | 58 м |
| Макс. гидростатический напор | 73.4 м |
| Рабочие колеса | 05 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 05 |
| Исполнение насоса | A |
| Модель | A |
| Номинальная подача | 21 м3/ч |
| Данные на фирменной табличке | CE,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Тип насоса | CR 20 |
| Ступени | 5 |
CR 20-5 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики
CR 20-5 A-F-A-E-HQQE
Жидкость
CR 20-5 A-F-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы
CR 20-5 A-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования
CR 20-5 A-F-A-E-HQQE
| Тип электродвигателя | 132SC |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность — P2 | 5. 5 кВт |
| Энергия (Р2), необходимая для насоса | 5.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 11.2 A |
| Пусковой ток | 1070-1170 % |
| Cos фи — характеристика мощности | 0,88-0,84 |
| Номинальная скорость | 2910-2930 об/м |
| Эффективность электродвигателя при полной нагрузке | 87,0-87,0 % |
| Эффективность двигателя при 3/4 нагрузки | 90-89,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 88-87 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D17417 |
| Класс энергоэфф-ти | IE3 |
| Номинальный ток | 11 A |
| Пусковой ток | 1080-1180 % |
| Cos фи — характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2920-2940 об/м |
| Энергоэффективность | IE3 89,2% |
| Эффективность электродвигателя при полной нагрузке | 89,2-89,2 % |
| Эффективность двигателя при 3/4 нагрузки | 90,0-89,8 % |
| Эффективность электродвигателя при 1/2 нагрузки | 89,6-88,4 % |
| Номер электродвигателя | 85U17417 |
Характеристика двигателя
CR 20-5 A-F-A-E-HQQE
Монтаж
CR 20-5 A-F-A-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 бар / -20 °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 50 |
| Допустимое давление | PN 16 |
| Размер фланца электродвигателя | FF265 |
Другое
CR 20-5 A-F-A-E-HQQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 94.1 кг |
| Полный вес | 118 кг |
| Объем упаковки | 0.43 м3 |
Габаритный чертеж
CR 20-5 A-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений
CR 20-5 A-F-A-E-HQQE
Описание

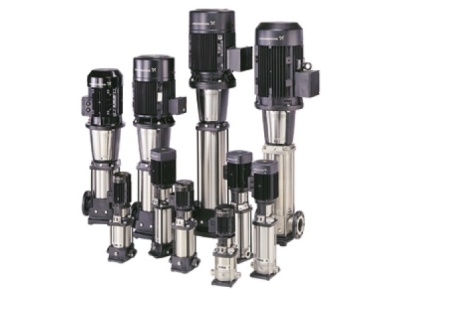

Вертикальные многоступенчатые насосы
Условные обозначения
GRUNDFOS CR 20-5 AFAE-HQQE-96500511
Загрузить лист данных
Обширные спецификации насоса
Dimensional Sketch, насос и мотор.
Grundfos CR 20-5 AFAE-HQQE — 96500511
Насос Grundfos CR 20-5 AFAE-HQQE доступен для поставки. Запросите новый насос, запасные части или капитальный ремонт насоса непосредственно через форму.
Запросить бесплатную цитату (насос, запасные части или капитальный ремонт)
Наименование
Название компании
Насос или детали
New Pumpmechanical SealSealing SetimpellerShackback PlatePump Nastant (Seal Sealling Kitoverhaulhaul
Message PlatePackpumbumpumt (Seal Sealling Kitoverhaulhaulhaul
2 (Ottance))
Технические характеристики
| Название продукта | CR 20-5 Afae-HQQE |
| CR 20-5 Afae-HQQE | |
| CR 20-50049 Product number | 96500511 |
| EAN number | 5700396203287 |
| price | |
Technical | |
|---|---|
| Speed on which the pump data is based | 2919 об/мин |
| Номинальный расход | 21 м³/ч |
| Номинальный напор | 58 м |
| Максимальный напор | 73. 4 m |
| Kick | 5 |
| Fans | 5 |
| Number of reduced impellers | 0 |
| Low NPSH | N. |
| Placement | Vertical |
| Уплотнение вала | Только |
| Код уплотнения вала | HQQE |
| Сертификаты на фирменной табличке | ACS, WRAS, UK CE, EAC0050 |
| Curve tolerance | ISO9906: 2012 3B |
| Pump version | a |
| Fashion model | a |
Materials | |
|---|---|
| Pump housing | чугун |
| EN 1561 EN-GJL-2009 | |
| ASTM A48-25-25B | |
| ПРИБОР | STAINLESS Steel |
| 0050 | |
EN 1. 4301 | |
| AISI 304 | |
| Material code | a |
| Code for rubber | E |
| Lower | SIC |
| SIC | |
Монтаж | |
|---|---|
| Максимальная температура окружающей среды | 600 600045 |
| Максимальное рабочее давление | 16 бар |
| Макс. Давление при разрешении Temp | 16 бар / 120 ° C |
| 16 бар / -20 ° C | |
| Тип подключения | DIN |
Размер Suction Connection Connection. | |
| Размер напорного патрубка | DN 50 |
| Ступень давления для патрубка | PN 25 |
| Flange size of the motor | FF265 |
| Code for pipe connection | F. |
Liquid | |
|---|---|
| Fluid handled | Water |
| Диапазон температур жидкости | -20 .. 120 °C |
| Температура среды при эксплуатации | 20 °C |
| Плотность | 998.2 kg / m³ |
Regulation | |
|---|---|
| Frequency converter | NONE |
Others | ||
|---|---|---|
| Minimum Efficiency Index, MEI ≥ | 0,70 | |
| Вес нетто | 90 кг | |
| Вес брутто | 112 кг | |
| Transport volume | 0. 285 m³ | |
| Danish VVS No. | 385 | 0 |
| Swedish RSK No. | 5823489 | |
| Finnish LVI No. | 4925448 | |
| Country of origin | HU | |
| HS Code | 84137075 | |
GRUNDFOS CR 20-5 AFAE-HQQE-96500511 Кривая насоса GRUNDFOS CR 20-5 AFAE-HQQE-96500511 DEVENT CRUVE GRUVERFOS CR 20-5 AFAE-HQQE-96500511.6500511 dimensional drawing
Electrical data | ||||||
|---|---|---|---|---|---|---|
| Motor standard | IEC | |||||
| Engine type | 132SC | |||||
| IE efficiency class | IE3 | |||||
| Rated power — P2 | 5,5 кВт | |||||
| Мощность (P2), необходимая для насоса | 5,5 кВт | |||||
| Частота сети | 50 Гц | |||||
| Номинальное напряжение | 3 x 380-415D V | |||||
| Номинальный ток | 11 A. | |||||
| . | ||||||
| Nominal Speed | 2920-2940 об/мин | |||||
| Эффективность | IE3 89,2 % | |||||
| Моторная эффективность при нагрузке | 89,2 % | 9499999999999999999999999999999999999999999999999999999. Эффективность на моторике | .0050 | 90.0 % | ||
| Motor efficiency at half power | 89.6 % | |||||
| Polar Valley | 2 | |||||
| Enclosure class (IEC 34-5) | 55 Dust / Jetting | |||||
| Insulation class (IEC 85) | F. | |||||
| Motor protection | PTC | |||||
Engine No. | 85U17417 | |||||
