Индикатор рычажный многооборот. 1МИГ 0-1 0,001 SHAN

Артикул: 136293

Фото может не соответствовать внешнему виду. Производитель оставляет за собой право изменять внешний вид изделия с целью улучшения эксплуатационных характеристик.

Характеристики

Бренд	SHAN
Тип	1МИГ
Вес, г	0.253
Высота, мм	40
Диапазон измерений	0- 1
Цена деления. мм	0. 001
Ширина, мм	75
Длина, мм	130

Описание

Индикатор многообор.1МИГ. 0.001 SHAN — высокоточный измерительный инструмент, применяемый для измерений линейных размеров деталей и заготовок, а так же отклонения их размеров от заданного диапазона. Применяется совместно с дополнительным оборудованием, таким как штативы, скобы и разнообразные подставки. Особенность прибора – в многооборотном циферблате, на котором нанесены деления круговой шкалы и расположен указатель числа оборотов стрелки. Точность многооборотного индикатора достаточно высока: в диапазоне измерений 1—2 мм погрешность находится в пределах 10—15 мкм.
Приборы должны эксплуатироваться при температуре 20±15°С и относительной влажности воздуха не более 80% при температуре 25°С. Материал изготовления – углеродистая или нержавеющая сталь, измерительные поверхности покрыты твердым сплавом. Хранить многооборотный индикатор следует в специальном пластиковом или деревянном кейсе, который поставляется в наборе.
Шкала инструмента имеет цену деления 0.001 мм и верхний предел измерений 0- 1 мм. Производство компании SHAN.

16 900
.00
p
(Без НДС)

20 280
.00
p
(С НДС)

В наличии:
224 шт.

В корзину

Самовывоз —
Москва

Доставка по РФ —
Подробнее

Рычажный индикатор торцевой длина щупа 14,5 мм 0,1/38 мм, арт: 436355 0,1/38 — РИНКОМ

Скрыть уведомление

Внимание! Мы не работаем в праздничные дни с 31 декабря 2022 по 8 января 2023. Все заявки будут обработаны 9 января.

Главная

Инструменты

Измерительные инструменты

Индикаторы

Код товара: 135853

Описание инструмента

Как купить?

Доставка и оплата

Статьи по теме

<h4>Исполнение:</h4> <div>Рычажные индикаторы с <b>горизонтально расположенной шкалой.</b><br>Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении. Корпус и зажимные призмы в виде ласточкина хвоста выполнены из одной заготовки и особенно жёсткие на изгиб. Антикоррозионное матовое хромовое покрытие корпуса.<br><b>Mahr</b> ? Измерительный механизм на рубиновых опорах с твердосплавным измер. шариком. Опора измер. щупа в вилке выполнена из одной заготовки, что обеспечивает особенно точный ход; антимагнитное исполнение. </div> <div><b>Цена деления 2/1000.</b></div> <h4>Применение:</h4> <div>В качестве прецизионного компарирующего измерительного прибора для проверки отклонений от заданных размеров при измерении радиальных биений, внутренних размеров, параллельности и плоскостности, а также для центрирования обрабатываемых деталей.</div> <h4>Объем поставки:</h4> <div>Включая цанговый зажим ? 8 мм.</div> <h4>Специальные принадлежности:</h4> <div>Четырехгранная державка № 436510, центрирующий держатель № 436512, шарнирный измерительный штатив № 359680.</div> <h4>Запасные части:</h4> <div>Запасной щуп с твердосплавным или рубиновым шариком поставляется на заказ.</div> <h4>Примечание:</h4> <div><b>Дополнительная информация по DIN 2270: Цена деления 0,01</b> ? размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. <b>Цена деления 0,002/0,001</b> ? размах показаний 2 мкм, суммарная погрешность на всем диапазоне 4 мкм, вариация показаний измеряемой величины 2 мкм.</div>

Нашли ошибку? Сообщите нам!

Для того чтобы заказать и купить выбранный вами товар, найдите его в каталоге инструмента, укажите его количество и щелкните на кнопку «Добавить в корзину»

Перейти в пункт меню «Ваша корзина» и заполнить небольшую форму заказа.

На вашу электронную почту придет письмо, о том что ваша заявка принята. Статусы заказа можете отслеживать в личном кабинете.

Доставка инструмента Рычажный индикатор торцевой длина щупа 14,5 мм 0,1/38 мм

Заказанный в нашей компании инструмент доставляется практически в любой город России с помощью транспортных компаний. Подробнее о доставке.

Оплата возможна через:

Оплата картой

Оплата по счету

Оплата по QR-коду

Индустриальные масла в промышленности

Похожие товары

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

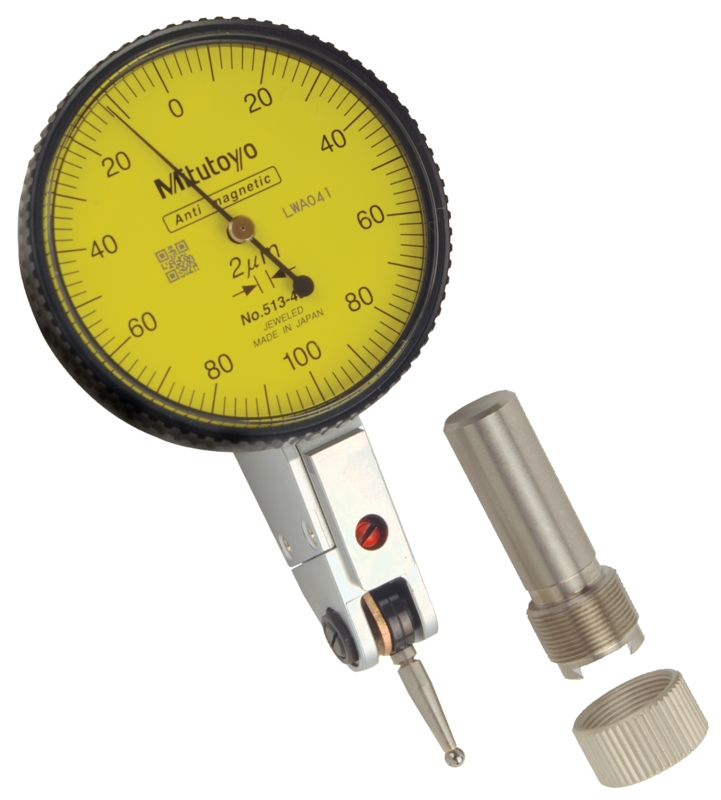

Тестовые индикаторы и циферблатные индикаторы

Индикаторы, тестовые индикаторы

Тестовые индикаторы довольно сильно отличаются от циферблатных индикаторов. Сразу бросается в глаза разница в том, что тестовые индикаторы имеют контакты рычажного типа, а циферблатные индикаторы имеют контакты плунжерного типа. Тестовые индикаторы также меньше и легче циферблатных индикаторов. Как правило, эти два инструмента используются в разных приложениях, хотя есть области совпадения, в которых любой инструмент может выполнять свою работу.

Циферблатные индикаторы превосходно подходят для повторяющихся сравнительных измерений: при установке в приспособление прямолинейное вертикальное движение циферблатного индикатора гарантирует, что контакт всегда находится в одном и том же месте относительно приспособления. Это означает, что индикатор должен быть ориентирован вертикально по отношению к измеряемому элементу, но для быстрой проверки качества размеров детали прибор с циферблатным индикатором не имеет себе равных в большинстве случаев

Тестовые индикаторы лучше подходят для измерения согласованности, чем сравнительные. Они чаще всего используются для исследования относительно широких поверхностей деталей в одном или двух измерениях, например, для измерения изменений высоты, плоскостности или округлости. Контрольные индикаторы часто используются в сочетании с высотным штативом и поверочной пластиной, и либо заготовка, либо штатив могут свободно перемещаться по пластине. В сочетании с V-образным блоком или парой центров контрольные индикаторы можно использовать для проверки круглости или биения цилиндрических деталей. Угловое движение рычага тестового индикатора позволяет контакту легко перемещаться по неровностям поверхности детали. Эта возможность отсутствует в циферблатных индикаторах, потому что плунжер вертикального действия может не реагировать на неровности поверхности, толкая «вбок» к контакту.

Эта способность перемещаться по неровным поверхностям также делает тестовые индикаторы подходящими для использования в установках станков, особенно на токарных станках. Индикатор удерживается шарнирно-сочлененной испытательной стойкой, обычно устанавливаемой прямо на машине. Оператор приводит индикатор в грубый контакт с зажатой заготовкой, затем поворачивает шпиндель, чтобы получить очень быстрое считывание биения. При проверке округлости, биения или плоскостности мастеринг не требуется. Вы просто подносите индикатор к поверхности детали, нажимаете на рычаг, чтобы он коснулся детали, и поворачиваете безель индикатора до нуля. Это намного быстрее, чем обычная настройка циферблатного индикатора.

Контрольные индикаторы могут более гибко ориентироваться относительно заготовки, чем циферблатные индикаторы, в широком диапазоне углов подхода. Узкий рычаг и очень маленький контактный шарик также легко помещаются во многих местах, недоступных для циферблатных индикаторов, кроме как со специальными приспособлениями. С другой стороны, тестовые индикаторы не могут измерять глубину отверстий, как это делают циферблатные индикаторы. Они также не подходят для использования в большинстве измерительных приборов, а также в измерителях внутреннего и наружного диаметра, нутромеров, толщиномеров и высотомеров. Все это стандартные, не требующие лишних вопросов приложения для циферблатных индикаторов.

Усилие пружины на тестовых индикаторах намного ниже, что может быть желательным при измерении деформируемых материалов. Тестовые индикаторы меньше и легче циферблатных индикаторов, и эти факторы могут быть проблемой для некоторых приспособлений. Сам циферблат тестового индикатора маленький по сравнению с циферблатными индикаторами, поэтому видимость не такая хорошая. Однако, как и в случае с циферблатными индикаторами, для тестовых индикаторов для специальных приложений доступны настраиваемые циферблаты.

Тестовые индикаторы, как правило, имеют более высокое разрешение, но более короткий диапазон измерения, чем циферблатные индикаторы, хотя оба фактора перекрываются на концах шкал. Типичное разрешение (наименьшее) для тестовых индикаторов 9.0017 от .0001″ до .00005″; для циферблатных индикаторов это от 0,001″ до 0,0001″. Циферблатные индикаторы обычно имеют общий диапазон измерений не менее 0,025 дюйма, а 0,250 дюйма также считается стандартной цифрой, в то время как устройства с длинным ходом позволяют измерять до нескольких дюймов. Диапазон измерения тестовых индикаторов значительно короче — обычно между 0,008″ и 0,030″.

Еще несколько отличий, на которые следует обратить внимание: тестовые индикаторы допускают только один оборот стрелки по циферблату (что является одной из причин их относительно ограниченного диапазона измерения), в то время как большинство циферблатных индикаторов допускают 2,5 оборота (или более, с счетчики оборотов). Стрелки контрольных индикаторов всегда перемещаются по часовой стрелке, а циферблаты непрерывны 9Чтение 0017, т. Е. Цифры продолжают возрастать, пока циферблат не вернется к нулю. Напротив, большинство циферблатных индикаторов доступны с движением по часовой стрелке или против часовой стрелки и предлагают выбор циферблатов с непрерывным чтением или «сбалансированных» с отрицательными значениями с одной стороны от нуля и положительными значениями с другой.

Контрольные индикаторы — чрезвычайно полезные мелочи, которыми иногда пренебрегают в пользу более привычных циферблатных индикаторов. При выборе между ними необходимо сравнить их относительные сильные и слабые стороны в свете требований приложения.

Рычаги и шестерни: строение циферблатного индикатора

Опубликовано

01.06.2008

Циферблатные индикаторы очень
чувствительные инструменты.

Джордж Шютц

Директор прецизионных измерительных приборов,

Махр Инк.

Доля

Читать дальше

5 вещей, которые операторы ЧПУ должны знать о регулировке размеров
Как создать швейцарский отдел механической обработки с нуля
7 параметров ЧПУ, которые вы должны знать

Большинство инженеров охвачены ненасытным любопытством и не могут
помочь, но разобрать вещи. Однако, поскольку циферблатные индикаторы очень
чувствительные инструменты, я хотел бы помочь им сопротивляться этому желанию с помощью
после анатомического описания. Механические циферблатные индикаторы
(компараторы) отличаются чувствительным контактом; измерение
система, передающая и усиливающая механическое движение; и средство
указания измерения.

Американское общество
Инженеры-механики (ASME) несут ответственность за подготовку
стандарты, которые охватывают контроль/средства измерения различных
размерные характеристики, а также инструменты, используемые для изготовления
те измерения. Большинство циферблатных индикаторов, используемых в Соединенных Штатах,
построен и используется для измерения в дюймах; они вообще не
подпадают под спецификации ISO. Скорее, ASME обновил старый коммерческий
и стандартов American Gage Design (AGD) в самую последнюю версию ASME.
B89.1.10-2000. Эта спецификация определяет многие аспекты циферблатных индикаторов,
включая различные размеры, разрешения, предложения по строительству
и заявления о производительности.

Приступаем к делу
и болты, циферблатный индикатор заключен в металлический корпус, защищающий
механизм инструмента. Корпус также служит жестким каркасом
поддерживать средства усиления движения от точки контакта до
рука, движущаяся по градуированному циферблату.

Почему металл? С
все доступные композиты и пластмассы, можно было бы подумать,
легко снизить затраты за счет использования композитного корпуса. Мы должны помнить
что мы находимся здесь в мире измерений, и мы не можем идти против
некоторые основные правила измерения. В данном случае (без каламбура) дело
является частью измерительного контура, и мы знаем, что температура является одним из
вносят наибольший вклад в ошибки измерения. Если случай или любая часть
индикатор не зависит от температуры так же, как
часть или стенд, то в результаты будут закрадываться небольшие погрешности.

В
чтобы прочитать измерение, часто крошечное движение чувствительного
контакт нужно усилить. Два наиболее распространенных средства
усиление в индикаторе связано с использованием рычагов или шестерен.

Рычаги
являются одним из старейших и простейших способов усиления движения — подумайте о
старый стержень и точка опоры с усилием, приложенным к короткому концу
бар. Однако в одиночку рычаг не обеспечивает точности, т.к.
степень усиления или чувствительность других методов. Тем не менее, потому что
из-за своей простоты рычаг обычно встречается в сочетании с
шестерни. Например, это основа для этого родственника циферблата
индикатор, тестовый индикатор.

Шестерни также являются типом
рычаг. Усиление зубчатой передачи является наиболее распространенным методом, используемым для
увеличить движение циферблатного индикатора, потому что его точность соответствует
Требования сравнительного измерения. При использовании чувствительный контакт
часть рейки, в которой ряд из трех-пяти передач увеличивает
и передает движение контакта на шестерню, на которой
установлена стрелка индикатора.

Сумма
увеличение индикатора зависит от его использования и желаемого
разрешающая способность. Циферблатные индикаторы могут иметь зубчатые передачи, которые усиливают
движение от 40:1 до 1500:1. Это может дать циферблатный индикатор
дискриминация или разрешение от 0,001 дюйма до 0,00005 дюйма.
общий ход или емкость считывания индикатора обычно колеблется
от 0,003 дюйма до 2 футов и более. С индикаторами дальнего действия
зубчатая передача управляет счетчиками оборотов, которые сообщают пользователю количество
раз стрелка прошла по циферблату, и, таким образом, диапазон
смещение индикатора.
