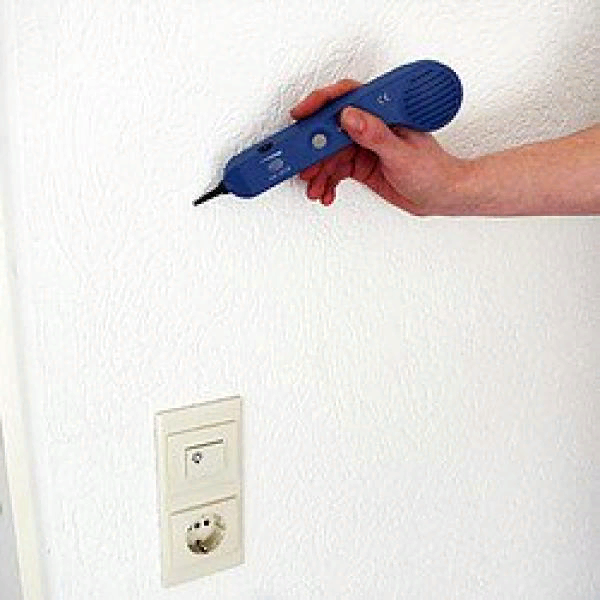

Инструменты для проверки проводки: ТОП-6 инструментов для нахождения скрытой проводки в стене

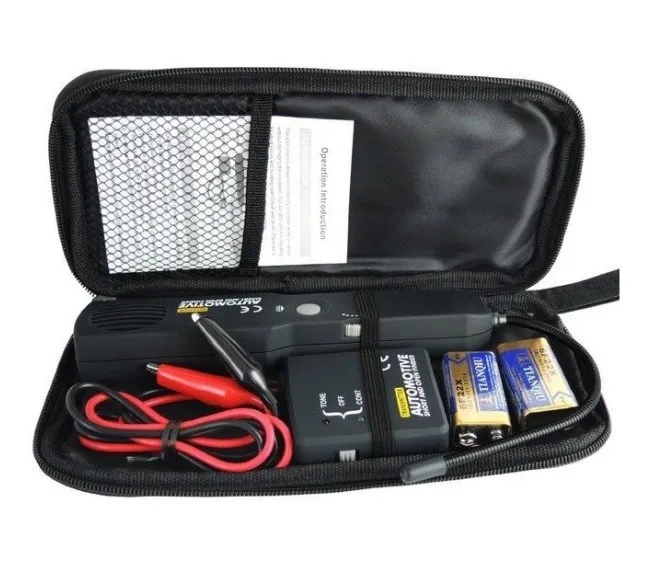

Какие инструменты должны быть в машине для ремонта электроники и проводки?

В пути первая проблема с которой сталкивается водитель при поломке электрических приборов — это отсутствие нужных материалов и инструментов. Давайте же определимся, что должно быть всегда под рукой, кроме гаечных ключей и пасатижей.

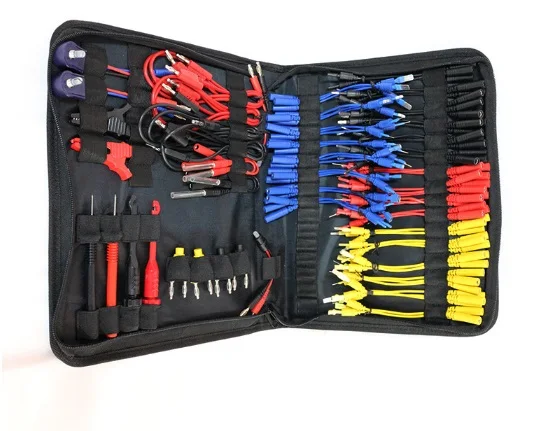

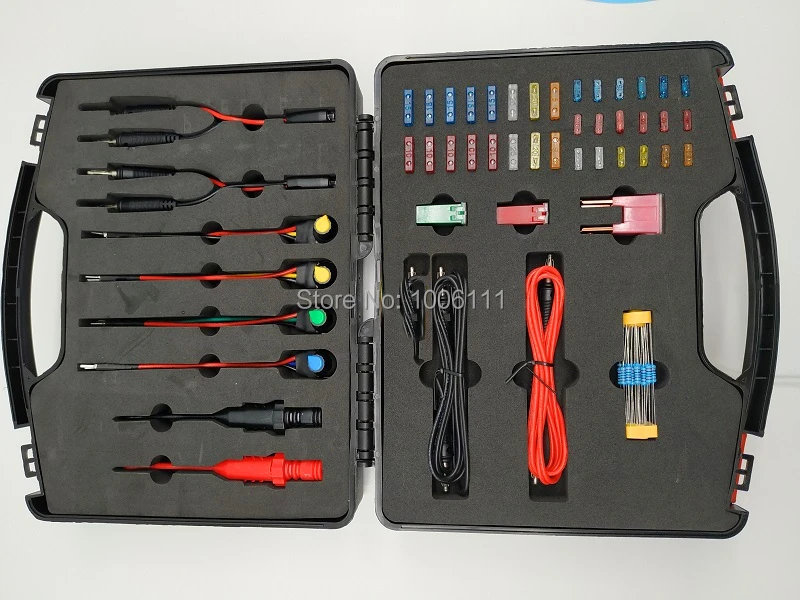

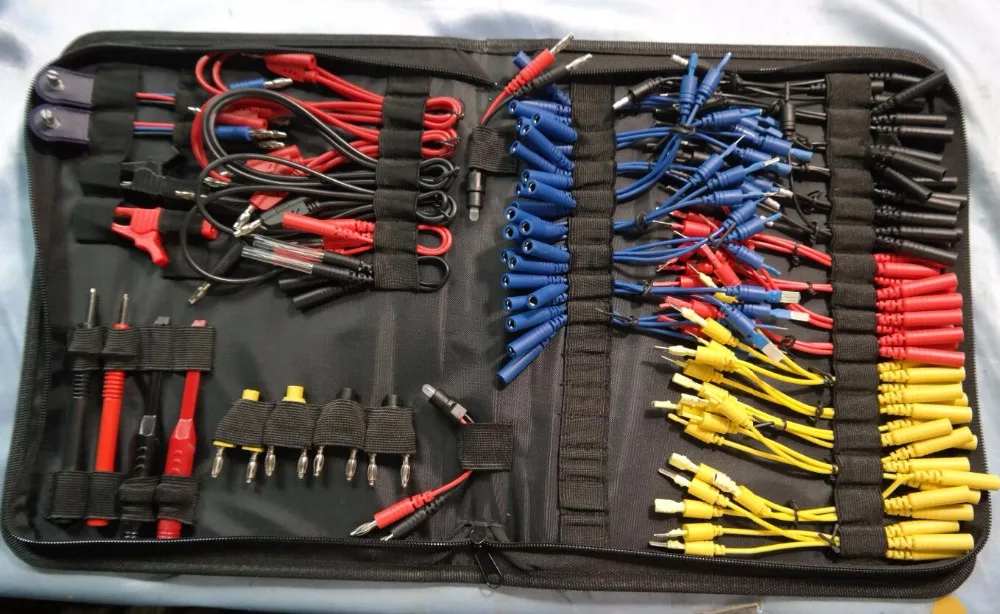

1. Провода. Лучше всего иметь несколько видов проводов, разного сечения и как можно большей длинны — скажем 5 метров провода сечением 0,5 мм и 5 метров провода сечением 1,5 мм.

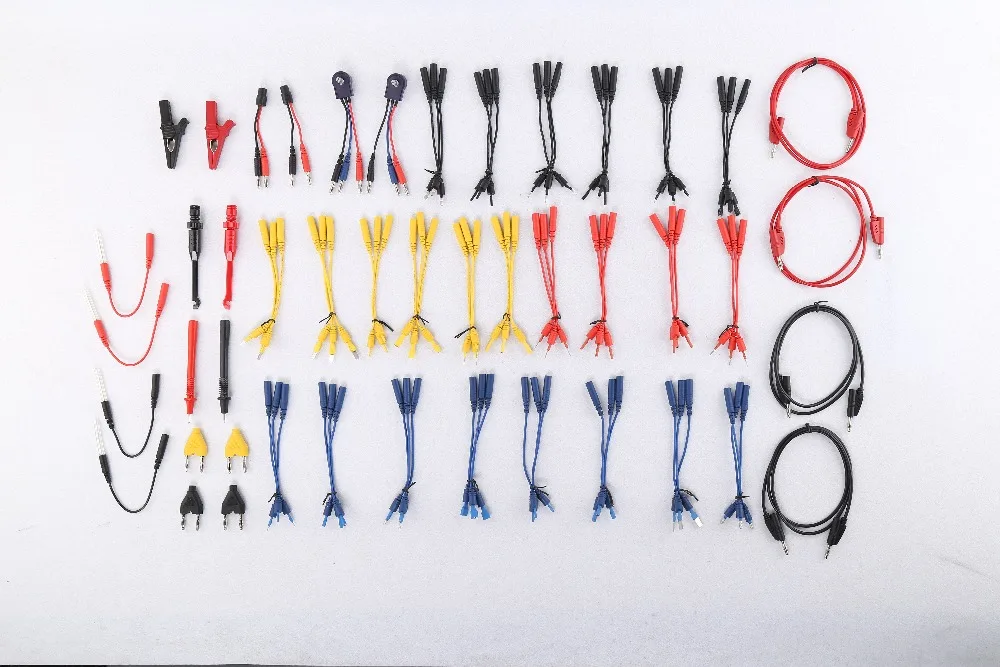

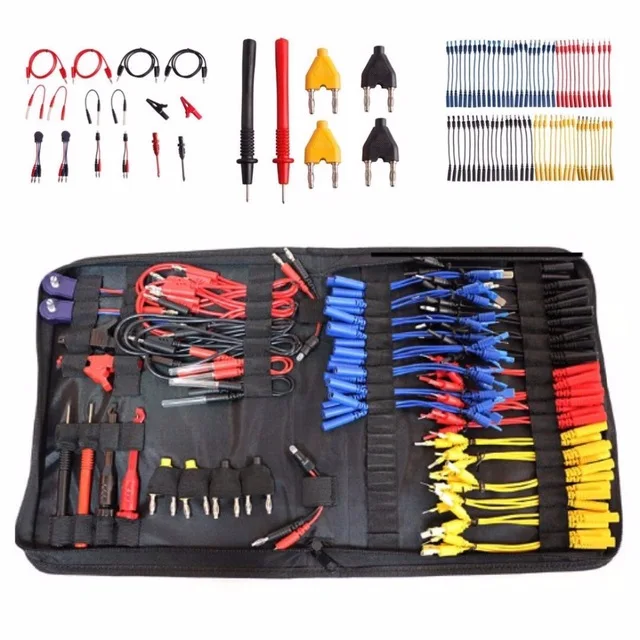

Набор проводов разного сечения и длинны для ремонта электропроводки автомобиля

Зачем вам нужно столько проводов?

Часто если вам необходимо проверить обрыв того или иного провода вам нужно дотянуться сразу до контактов непосредственно в месте их подключения и у места подключения к потребителю (скажем возле кнопки включения обогрева стекла и на контактах самого обогрева).

От длинного провода вы всегда можете отрезать определенные кусок для восстановления проводки. Всегда лучше если его больше чем надо, чем когда его не хватает.

Очень много приборов можно проверить непосредственно подключив плюсовую клемму аккумулятора наяпрямую к прибору. Скажем — так можно проверить работает ли лампочка ближнего света или дело в проводке или выключателе. Так можно проверить вентилятор охлаждения радиятора, в том числе исключив из цепи датчик температуры.

2. Провода клеммы для прикуривания автомобиля — наверно не нужно много объяснять как выручают такие провода в нештатных ситуациях. Их так же можно применить для проверки обрыва сети электропитания. К примеру можно проверить есть ли искра на свечах — об этом мы поговорим в других наших статьях.

Провода с клеммами рассчитанные на большие токи стартера для прикуривания автомобиля

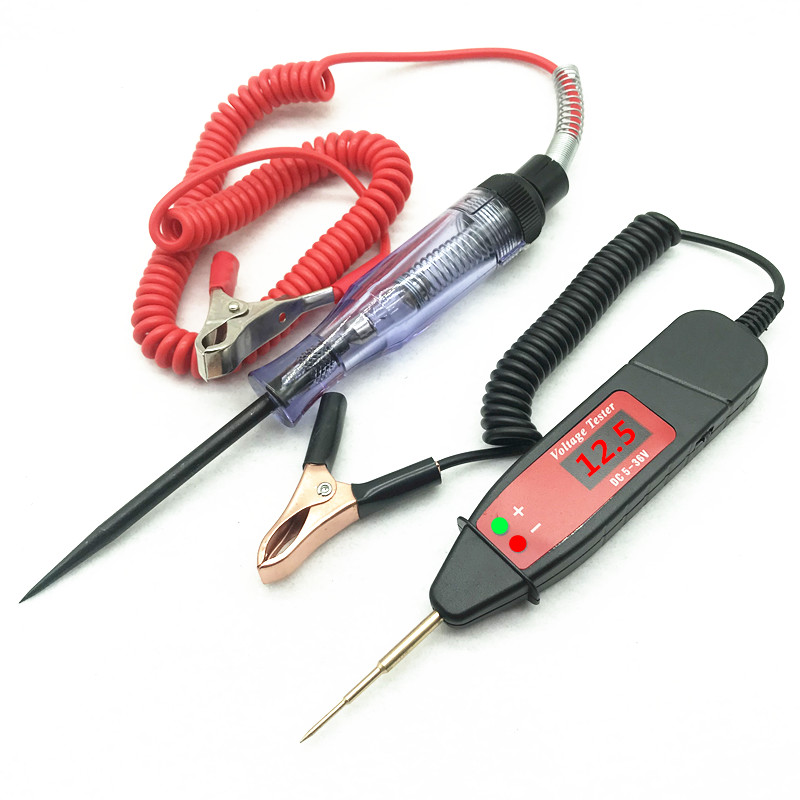

3. Пробник или индикатор. В роли пробника может выступать автомобильная лампочка с припаянными проводами на клеммах.

Автомобильная лампа с припаянными к цоколю проводами, для тестирования целостности проводки автомобиля

Этот прибор не только поможет вам проверить проводку на разрыв, но так же в комплекте с проводами может существенно вас выручить по освещению, если вдруг поломка застанет вас поздно ночью или зимой когда на улице уже темно.

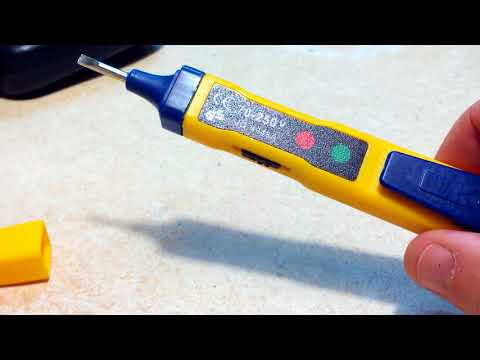

Так же может подойти отвертка индикатор со светодиодом внутри.

Индикатор с пластиковым прозрачным корпусом для тестирования проводки автомобиля

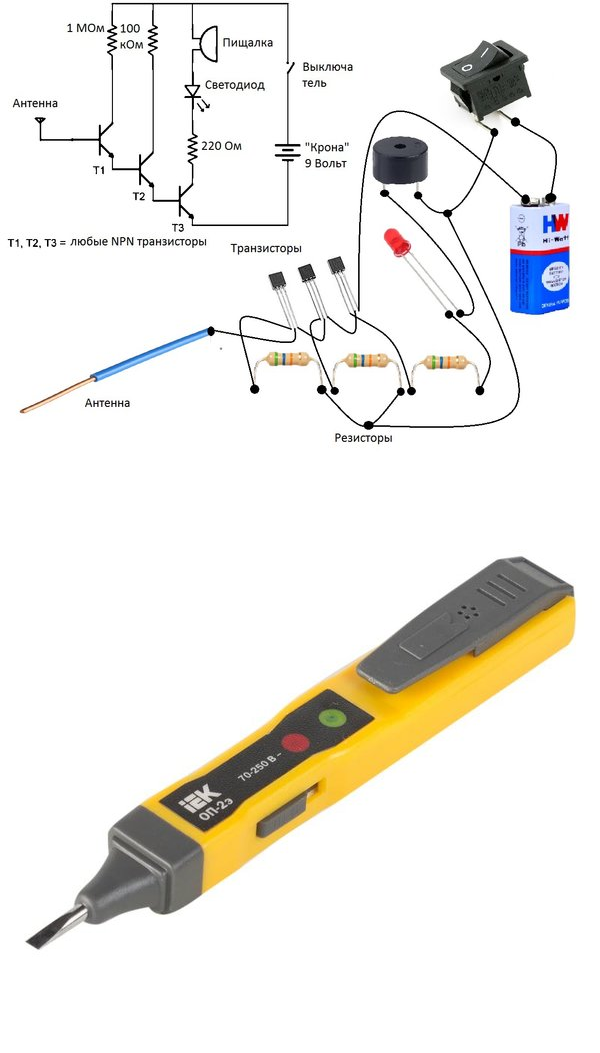

Или пищалки, звуковые генераторы — при замыкании цепи которых слышен четкий и громкий звук.

Об индикаторах более подробно мы говорили в наших статьях.

4. Мультиметр (тестер) — подойдет даже самый простой  и дешевый, можно цифровой или аналоговый, на батарейках или без. Мы бы рекомендовали даже без, так как в машине вы вряд ли когда то будете менять батарейку в тестере, а измерять вам придется активные токи и напряжения (при условии, что у вас будет индикатор, о котором мы говорили выше).

Советский аналоговый тестер (мультиметр) без внешних источников питания для тестирования неисправностей в электрической сети автомобиля

Если вам попался мультиметр с батарейкой, лучше что бы он мог проверять напряжение, силу тока, сопротивление (имел встроенный звуковой тестер для проверки проводки на обрыв) и возможно индуктивности.

Простой цифровой тестер на батарейке для поиска неисправности в электросети автомобиля

Если есть альтернатива выбрать прибор с измерением емкости, лучше наверно остановится на индуктивности — так как измерить емкость какого либо элемента вам вряд ли когда то придется, а вот померять индуктивность разных датчиков (чаще всего это катушки индуктивности), будет очень полезно.

Если ваш прибор сможет еще и измерять температуру термопарой, это тоже лишним не будет.

5. Изолента — тут наверно и без объяснений все ясно, незаменима для изолирования проводки при проведении любых работ с электричеством.

Изолента для изолирования мест пайки и так же оголенных провода в местах их повреждения

6. Стяжки пастиковые

Очень помогает наглядно скреплять провода в жгуты, что обеспечивает не только надежность, но и разборчивость всей электросистемы -предотврящает дребезжания и запутывания проводки.

Стяжки пластиковые для стягивания электропроводки в жгуты и крепления внутри автомобиля

Не забывайте так же что с помощью изоленты и маркера вы можете помечать нужные провода в жгутах.

7. Кембрики или усадочная изоляция для проводов.

Такие кембрики можно изготовить и самостоятельно, срезав толстую изоляцию разного диаметра с проводов потолще. Такая изоляция очень выручает, если нужно заизолировать провода или контакты расположенные очень близко друг к другу. Изолентой обмотать такие провода очень сложно, а вот кембрик можно разрезать вдоль и одеть на провод, перетянув на место которое необходимо изолировать. После этого можно закрепить кембрик изолентой, что бы он не двигался по проводу.

Кембрики, усадочная изоляция для изолирования мест пайки и восстановления изоляции поврежденной проводки

8. Клемные колодки (Контактные группы) — могут очень пригодится в тех местах, где нельзя спаять провода, а вот скручивать очень не рекомендуется (например при больших токах, как то — дальний свет, генератор, стартер и д.р.) Так же клемники очень выручают в тех случаях, когда вы не уверены, что соединение будет  выполнено на длительный период. Такие контакты дают вам свободу действий, вы можете в любой момент их отключить, подключить другой прибор или легко проверить напряжение на контактах. В тоже время, такое соединение проводов одно из самых надежных.

Клеммные колодки или контактные группы с изоляцией для винтового соединение проводов

9. Кусачки и ножик — незаменимы для обрезания и зажиливания  проводов (снятие изоляции).

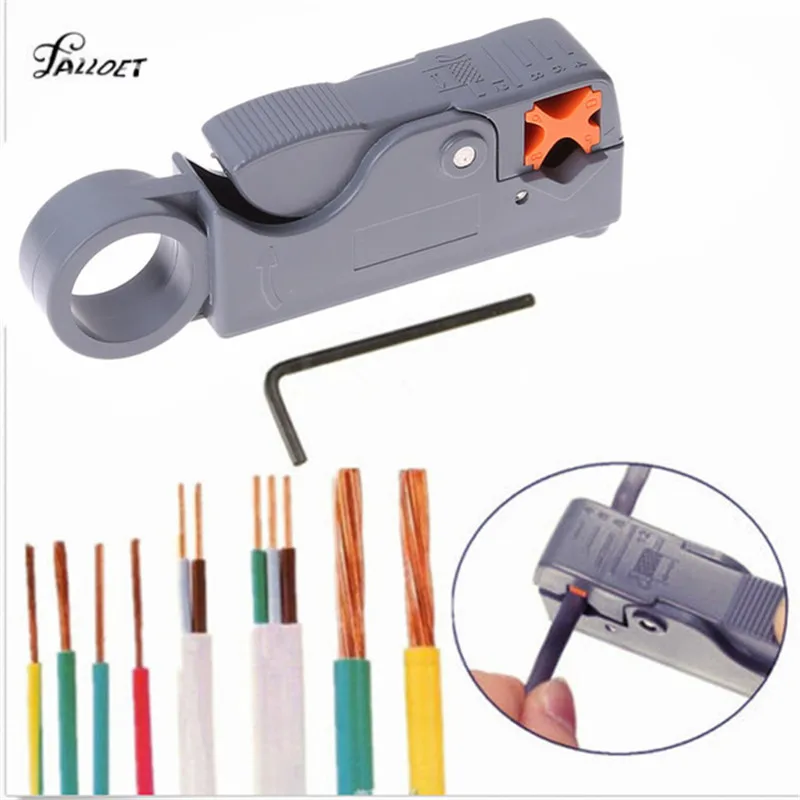

Кусачки, ножик и стриппер для снятия изоляции, последующей зачистке и пайки

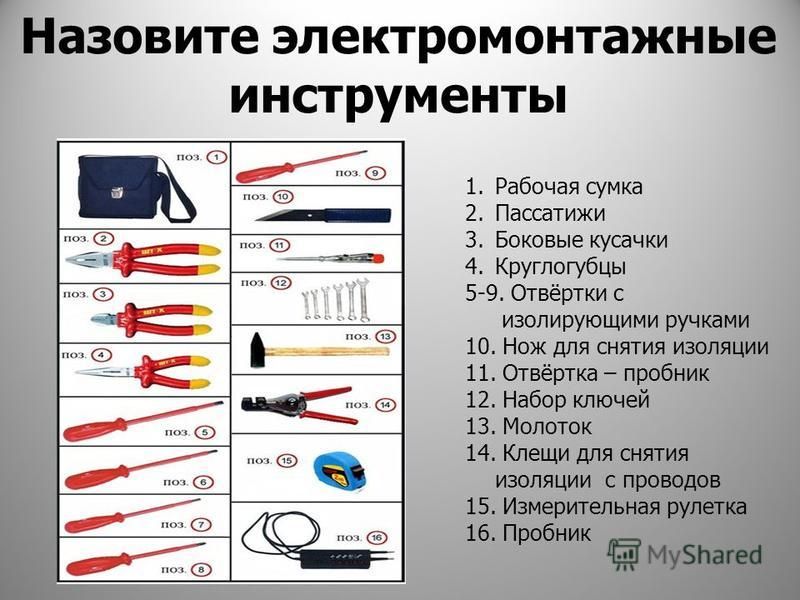

10. Отвертки, плоскогубцы, ключики (особенно восьмеграннички)  и прочие инструменты, которые понадобятся вам в автомобили не только для работы с электрикой.

11. Набор предохранителей разных номиналов. В пути может сгореть любой предохранитель и из-за этого вы не сможете продолжать свой путь. Ни в коем случае нельзя заменять предохранитель чем-нибудь другим (скажем перемычкой). В большинстве случаев, предохранитель сгорает не просто так  и если вы замените его перемычкой, не устранив проблемы — скорее всего в сети вашего автомобиля начнется возгорание. Это может привести не только к аварийной ситуации, но ваша машина может и вовсе сгореть.

Путевой набор автомобильных предохранителей разных номиналов

Отдельным списком можно выделить

— преобразователь напряжения 12 Вольт в 220 Вольт

этот прибор вам может пригодится в очень многих случаях. Когда вам просто нужно подключить ноутбук на зарядку или даже мобильный со стандартной зарядкой от 220 Вольт. Так же он может помочь в случае если вам нужно подключить дрель, паяльник, или даже лампу работающую от напряжения 220 Вольт.

Преобразователь напряжения автомобильный 12 в 220 Вольт мощностью 150 Ватт

Мощность преобразователя лучше выбирать по принципу чем больше тем лучше. К сожалению бывают такие случаи, что зимой иногда необходимо применять фен или скажем пылесос и или насос летом. Конечно мощность в 1000 Ватт  — это уже очень серъезные деньги, но мощность в 500 Ватт точно не будет лишней.

— паяльник

Этот прибор незаменим при разного рода обрывах проводки. К сожалению большинство поломок электросети автомобиля связаны с плохими контактами. Именно поэтому, всякого рода скручивания обычно не очень надежны.

Паяльник автомобильный с переходником для прикуривателя

К сожалению у спаивания есть тоже значительный недостаток. Место спаивания контактов может лопнуть при разных вибрациях и нагрузках на изгиб — поэтому паять обычно рекомендуется в тех местах, где провода расположены прямолинейно и не подвергаются вибрациям.

В местах спаивания проводов, вы можете с помощью изоленты  или стяжки закрепить их к основному жгуту проводов, что бы вся проводка была более плотно и надежноо скреплена в местах излома.

Если вы припаиваете провод к контакту, проследите, что бы он был крепко закреплен у контакта, что бы он не изгибался в месте припаивания.

Желаем вам удачи в пути, пусть вас не подстеригают неприятности. Даже если что то поломалось, будьте уверены, что с таким набором инструментов вы всегда сможете вовремя диагностировать проблему и продолжить дальше свой путь.

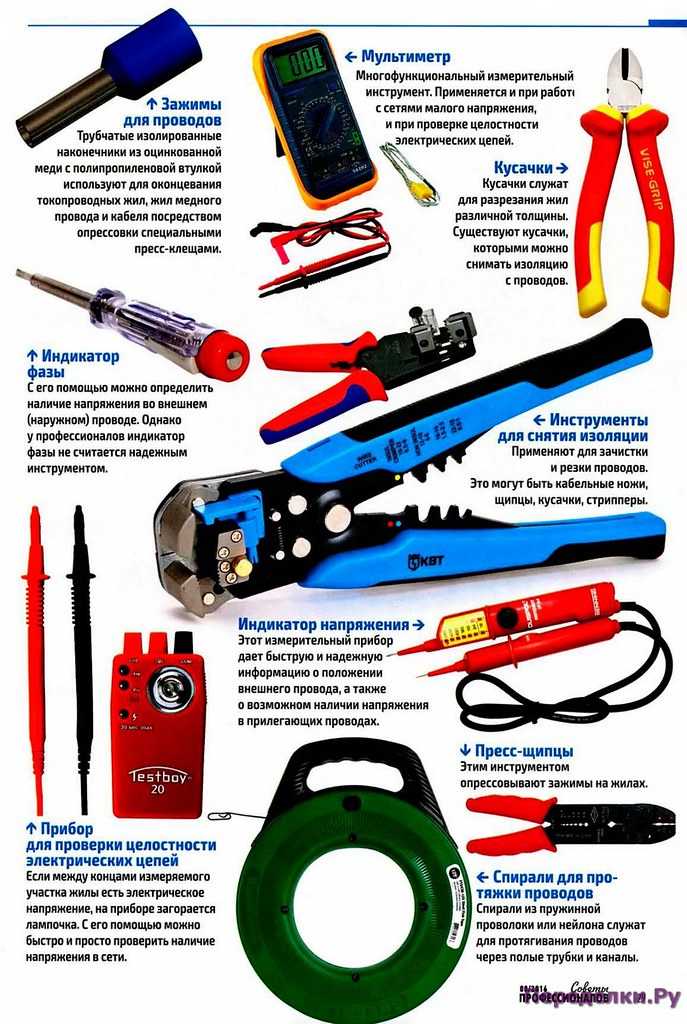

Мультиметры, детекторы проводки, осциллографы и специальные инструменты для электромонтажных работ

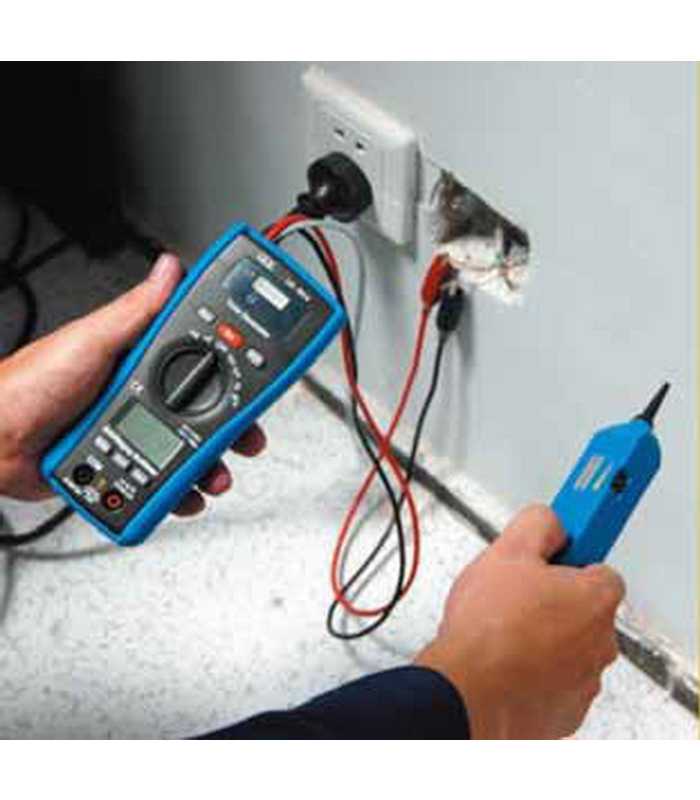

Так уж повелось, что собрать полный набор инструмента для монтажных работ по электрике не просто, да и, зачастую, дорого. Приходится искать и подбирать себе качественный инструмент для всех видов работ. Одним из таких могут стать специальные детекторы проводки и трассоискатели, удобные мультиметры-ручки, мультиметры с магнитом для монтажа на поверхность шкафа, а также полезный инструмент, который пригодится электрику.

Мультиметры, тестеры, индикаторные отвертки, детекторы проводки, токовые клещи

Мультиметр ручка NEWACALOX Мультиметр MESTEK Набор BSIDE ZT-M1

Каждый электрик в арсенале должен иметь различные мультиметры, тестеры-клещи, пробники и индикаторные отвертки, а также качественные детекторы проводки и индикаторные отвертки. Смотрите отдельно подборку на полезные инструменты и приспособления, а там же найдете клеммники, термоусадку с припоем, обжимки и универсальные ключи для электрошкафов. Что касается мультиметров — то рекомендую ряд моделей с контрастным EBTM-экраном.





Осциллографы и специальные измерительные приборы

Портативный осциллограф ADS1013D

Индикаторные отвертки и детекторы проводки

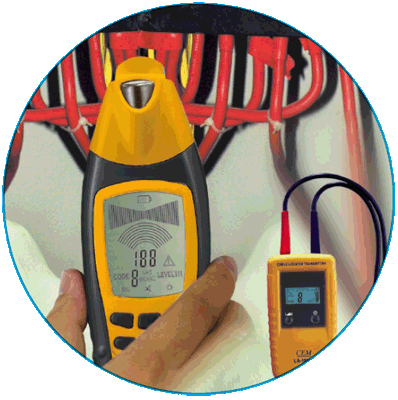

Индикаторная отвертка ANENG Бесконтактный детектор напряжения BSIDE AVD06 Индикатор напряжения Habotest HT100E

При проведении электромонтажных работ крайне важно не повредить рабочую проводку — необходимо заранее оценивать и перепроверять месторасположение силовых кабелей. А также необходимо определить фазный или нулевой провод. Для этого, как правило, используются индикаторные отвертки и специальные детекторы проводки. Одни из самый популярных на Алиэкспресс — это ANENG и BSIDE. Из серьезных можно предложить Fluke и UNI-T.  Выбирайте по карману, тот же ANENG стоит всего $2.

Универсальные ножи для зачистки

Складной нож WORKPRO

Для монтажных работ подойдет универсальный нож WORKPRO или подобные. Он отлично справляется с надрезанием жесткой изоляции, а сменные лезвия не дают ему «устать» даже после длительной работы. Для работы под напряжением он не подходит — имейте это в виду. Зато надежный замок и встроенный кейс для набора сменных лезвий делают его просто не заменимым.



Обжимной инструмент и пресс клещи

Комплект SN-48B (Обжимка) Мини-кримпер для гильз

Любой, кто уже столкнулся с необходимостью монтажа или замены проводки, пусть даже в автомобиле, представляет, что проще один раз купить комплект инструмента для зачистки и обжима проводов, чем каждый раз мучиться. Один из самых популярных — это комплект обжимные клещи + насадки SN-48B. В наборе есть все необходимое для обжима большинства типов гильз, терминалов и наконечников.

Таким образом, можно собрать базовый комплект инструмента для электромонтажа за небольшие деньги. Ко всему этому я бы добавил удобную сумку для инструмента с жестким дном, и какой-нибудь электроинструмент для мелких работ.

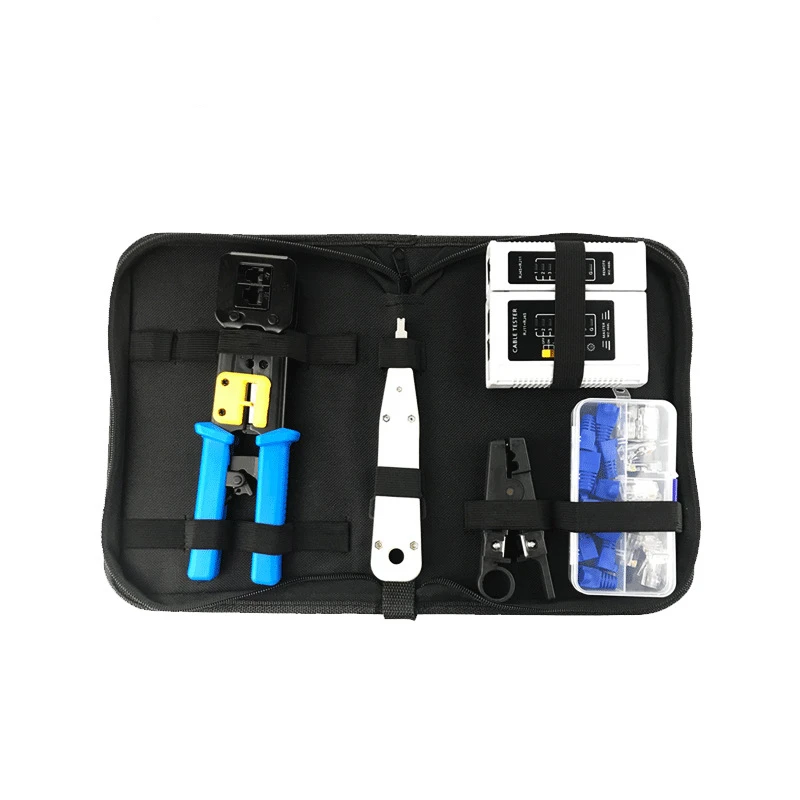

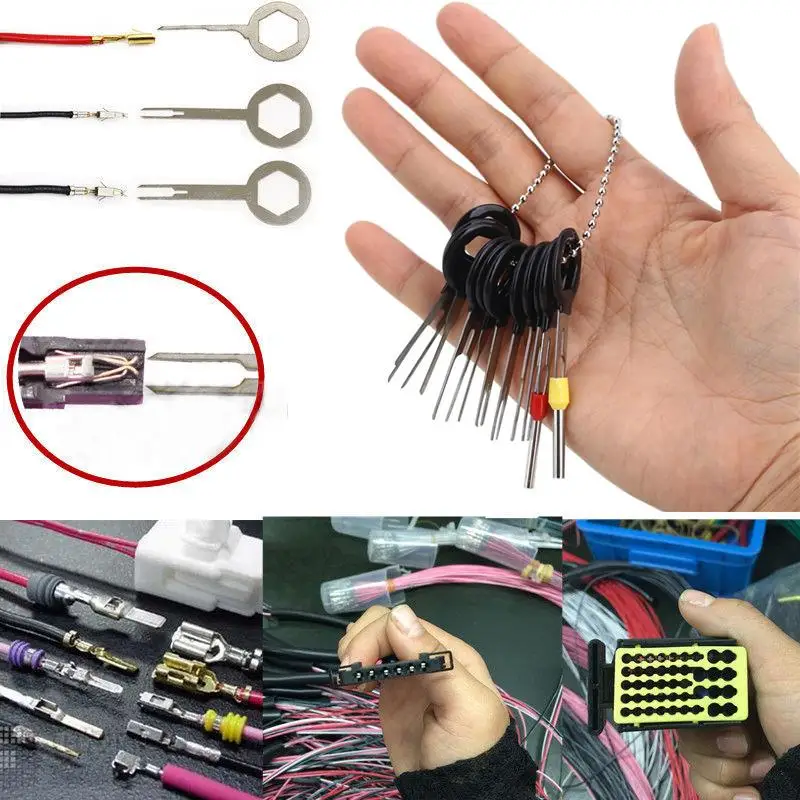

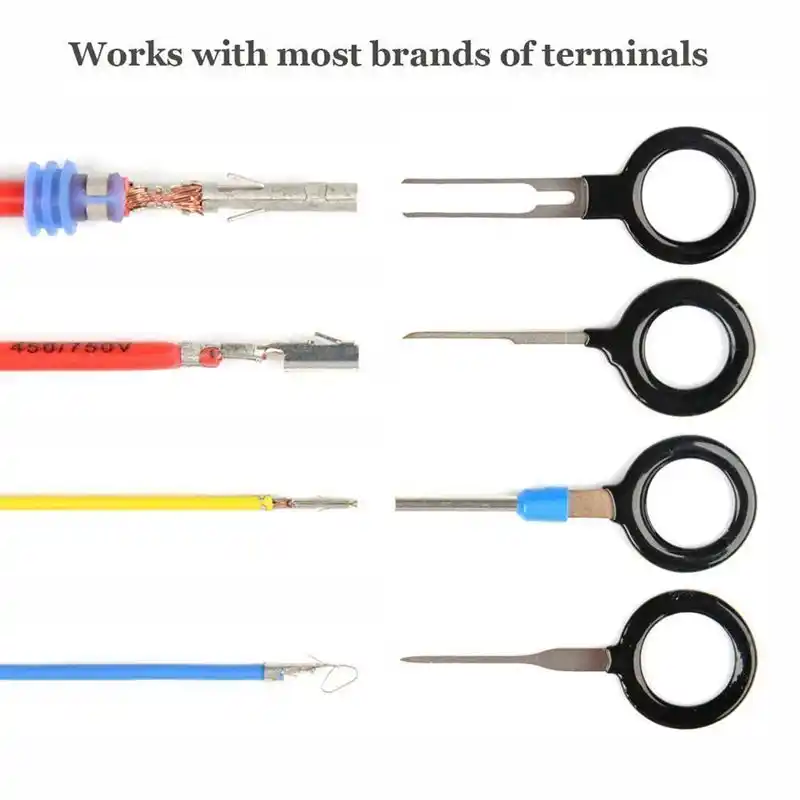

Есть и другие спец-инструменты, например, для монтажа витой пары, для протягивания кабеля по каналам, приспособления для монтажа розеток, оборудование для инспекции электрических шкафов на предмет перегрева и неисправного монтажа (тепловизоры) и многое другое. По тепловизорам у меня имеется ряд подробных статей в профиле.

Новости

Публикации

Ремонт легко начать и почти невозможно
закончить. Вот и в этот раз речь пойдет об очередном инструменте, который
довелось использовать при ремонте квартиры, а именно – о дрели-шуруповёрте
Bort…

К сожалению спам начинает появляться и в Телеграм. Читатели подсказали, как запретить добавление в спам-группы и как заблокировать спам от «Уведомление бот». В последнее время меня часто…

Обледенение – это скопление наледи на объекте в холодных условиях в результате попадания переносимой по воздуху жидкости. Обледенение морских судов можно разделить на две основные категории. Если…

К сожалению, не все дороги гладкие. И у водителей нередко бывают моменты, когда они просчитываются с торможением на неровной дороге, сжимают руль и ждут неприятный, громкий удар. Если вы редко…

Речь в этой статье будет идти об умных напольных весах от компании Tefal, показывающая не только вес, но и целых 10 показателей тела. Это устройство действительно заслуживает вашего внимания, а…

Игровые ноутбуки — это удобное средство организации игрового места почти везде Machenike S15C может предложить связку процессора Intel i7-12700H с видеокартой Nvidia RTX 3060 и 32 ГБ оперативной…

8 различных типов электрических тестеров и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 13.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Марго Кавин

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение. Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

8 лучших диммерных выключателей 2022 года

• 01
  из 08

  Бесконтактный тестер напряжения (тестер индуктивности)

  Ель / Кевин Норрис

  • Подходит для: Обнаружение и измерение напряжения

  Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

  Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели. Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

  Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.

  Совет

  Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

• 02
  из 08

  Неоновый тестер напряжения

  Ель / Кевин Норрис

  • Подходит для: Определение напряжения, тестирование розеток с заземлением

  Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи. Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

  Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

  Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и к нейтральному разъему на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.

  Наконечник

  Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током. Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

• 03
  из 08

  Подключаемый анализатор цепей

  Ель / Марго Кавин

  • Подходит для: Проверка розеток с заземлением

  Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

  Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.

  Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

  Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

• 04
  из 08

  Тестер непрерывности

  Амазонка

  • Подходит для: Проверка целостности цепи

  Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

  В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи. Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

  Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.

• 05
  из 08

  Мультиметр

  Ель / Кевин Норрис

  • Подходит для: Измерения нескольких электрических величин

  Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты. Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

  Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для настройки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

• 06
  из 08

  Тестер напряжения соленоида

  Амазонка

  • Подходит для: Измерения нескольких электрических величин

  Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля. Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

  Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

• 07
  из 08

  Цифровые клещи

  :ХотенкоВладимир / Getty Images

  • Подходит для: Измерения нескольких электрических величин

  Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра. Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

  Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.

• 08
  из 08

  Измеритель напряжения с трубкой

  Ель / Ларри Кэмпбелл

  • Подходит для: Обнаружение и измерение напряжения

  Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками. Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.

6 различных типов электрических проводов и их выбор

Электротехнические инструменты, которые вам нужны

Любой порядочный электрик, достойный своего Ромекса, имеет в своей коллекции целый арсенал электрических тестовых инструментов. В связи с недавним появлением на рынке новых электрических инструментов и устройств мы хотели поделиться своими мыслями о покупке правильных инструментов для тестирования и устранения неполадок. Надеемся, что это руководство по покупкам поможет как профессионалам, так и ученикам создавать или улучшать свои инструментальные установки при выполнении наиболее распространенных задач.

Руководство по покупке инструментов для электрических испытаний

В нашем кругу электрики — это люди, которые специализируются на электропроводке жилых и коммерческих зданий. В то время как некоторые электрики специализируются на новом строительстве, другие очень хорошо разбираются в ремонтных работах и ​​замене проводки. Оба, однако, должны иметь полный набор инструментов для электрических испытаний, чтобы успешно выполнять свою работу. Мы хотим быть полезными, давая рекомендации, когда дело доходит до покупки инструментов для электрических испытаний.

Токоизмерительные клещи

Токоизмерительные клещи (или токоизмерительные клещи/накладные амперметры) – это электросчетчик со встроенными токоизмерительными клещами переменного тока. Очевидным преимуществом этого инструмента является то, что он позволяет измерять ток, не отключая и не отключая устройство или цепь. Инструмент предназначен для размещения вокруг одного проводника. Он используется в основном как средство определения тока или силы тока данного провода или кабеля. Если проходит более одного проводника, измерение будет представлять собой векторную сумму токов, протекающих в проводниках.

В случае со стандартным кабелем 12/2, рассчитанным на питание 120 В, один и тот же ток течет по одному проводу и вверх по другому. Это дает вам нулевой чистый ток. Эту проблему легко решить с помощью разделителя линий переменного тока, который разделяет положительные и нейтральные линии для удобства измерения. Токоизмерительные клещи также могут измерять напряжение и сопротивление, среди прочего. Этот удобный инструмент остается крайне важным для профессионалов.

У нас не может быть руководства по покупке инструментов для электрических испытаний без самого простого инструмента, который вы можете иметь под рукой. Мы имеем в виду, что бесконтактный датчик напряжения — это инструмент, который действительно может спасти вас от удара. Он загорается и/или издает звуковой сигнал при обнаружении горячего провода. Подсоедините его к розетке, и вы узнаете, отключил ли выключатель, который вы только что отключили, питание, как ожидалось. Или, если вы заменяете потолочный вентилятор, вы будете знать, убило ли выключение выключателя всю мощность в приборе. Это убережет вас от отключения, если горячая линия придет из другой цепи. Это недорогой инструмент, который каждый, от домовладельца до электрика, должен иметь в своем наборе инструментов. В качестве дополнительного бонуса многие новые электрические устройства, такие как токоизмерительные клещи и некоторые цифровые мультиметры, уже имеют эту функцию.

При покупке этого инструмента ищите модели со звуковым сигналом. Это избавляет вас от необходимости уделять пристальное внимание световому индикатору. Их часто трудно увидеть при ярком солнечном свете. Также может быть полезно иметь встроенный светодиодный индикатор на инструменте, хотя это не обязательно. Если вам нужна дополнительная информация, кроме определения напряжения, вы можете заплатить за нее. На самом деле мы предпочитаем только простой инструмент и оставляем все остальное на усмотрение наших мультиметров.

Вилочные счетчики

Вилочный измеритель похож на токоизмерительные клещи тем, что он измеряет переменный ток в дополнение к напряжению (и часто к сопротивлению, если у него есть щупы). Токоизмерительные клещи идеально подходят для работы в цепи, где вы хотите измерить ток, просто проведя вилкой инструмента по самому кабелю.

Инструмент работает с одножильным кабелем, что делает его идеальным для работы в распределительной коробке. В панельной коробке кабели уже разделены и доступны. Вот где светит вилочный метр. Этот инструмент может быть недорогим, или он может быть сертифицирован для работы с чрезвычайно точными параметрами и даже сертифицирован NIST.

Цифровые мультиметры

Когда вы научитесь пользоваться цифровым мультиметром (или цифровым мультиметром), вы, вероятно, получите доступ к одному из самых мощных инструментов для тестирования электрических характеристик. Цифровые мультиметры, также известные как вольтметры, омметры или вольтомметры, бывают нескольких видов. В общем, любой приличный цифровой мультиметр имеет точность 97%. Мы всегда рекомендуем приобрести измеритель «True RMS». Разница проста. Настоящий измеритель RMS на самом деле измеряет напряжение и ток. Он делает это даже тогда, когда условия не идеальны.

Это особенно полезно, когда частота в источнике не является хорошими чистыми 60 Гц. Это особенно удобно при работе с электродвигателями. Кроме того, цифровые мультиметры отличаются специфическими опциями и функциональностью. Некоторые из них позволяют использовать такие функции, как выборка и хранение, автоматическая полярность, автоматический выбор диапазона и даже осциллограф с низкой полосой пропускания.

Тестеры цепей или тестеры розеток

Тестер цепей или тестер розеток мгновенно сообщает вам, есть ли у вас обрыв заземления, нейтраль или горячая линия в любой точке цепи. Большинство тестеров цепей также позволяют узнать, перепутаны ли местами «горячий» и «земля» или «горячий» и «нейтраль». По причинам, которые должны быть очевидны, это может привести к разрушительным последствиям, если не будет устранено немедленно перед подключением любого электрического устройства.

Более сложные тестеры цепей добавят дополнительные функции, такие как тестирование GFCI. На самом деле, во многих случаях эти продукты просто удобны для идентификации корректирующих цепей. Используйте их при обнаружении ведомых цепей GFCI, отключив переключатель GFCI и проверив, гаснет ли индикатор на тестере. Усовершенствованное обнаружение цепей возможно с устройствами, которые поставляются с «анализатором цепей». Они позволяют подключать тестер цепи непосредственно к стене. Затем вы определяете местонахождение соответствующего выключателя в ящике панели с помощью бесконтактного детектора.

Совет: Вы можете использовать более прочные тестеры цепей, чтобы «манипулировать» электрическими розетками во время установки, чтобы убедиться, что они прямые, чтобы ваша плита была идеально ровной и перпендикулярной стене.

Анализаторы цепей

Анализатор цепей — это в основном тестер цепей на стероидах. Он предлагает некоторые дополнительные функции, которых нет в базовом тестере цепей. Например, он будет считывать импедансы горячих и нейтральных проводников, выявлять ложные (незаконные) заземления и тестировать прерыватели цепи замыкания на землю (GFCI) и EPD (устройства защиты оборудования — устройство, подобное GFCI, которое отключается при более высоком уровне тока). ) для правильной работы.

Что наиболее важно для новых домов с последними кодами, эти устройства могут тестировать прерыватели цепи сбоя ARC (AFCI). Теперь они являются обязательными в спальнях с NEC 1999 г. (дата вступления в силу которого — 2002 г.). Эти устройства обычно стоят намного дороже, чем базовый тестер цепей. Дополнительные преимущества, которые они предлагают, чрезвычайно полезны для электриков и ремонтников домов, которые имеют дело с большим количеством проводки.

Дополнительные инструменты для электрических испытаний с ваттметрами

Ваттметр не является профессиональным инструментом в обычном смысле, если только вы не продаете бытовую технику или не проводите аудит энергоэффективности. Это инструмент, который измеряет, сколько электричества проходит по той или иной цепи. Это означает, что вы можете сказать, например, сколько электроэнергии потребляет определенное устройство на 120 В (скажем, холодильник или компьютерная система) в течение определенного периода времени.

Он измеряет электроэнергию в ватт-часах — буквально количество ватт, потребленных за определенный период времени. Он может отображать напряжение, ампер, кажущуюся мгновенную мощность и даже коэффициент мощности (коэффициент реальной мощности, поступающей на нагрузку, по сравнению с кажущейся мощностью, измеренной в цепи).
