Кабель для освещения: марка, сечение, характеристики

• Статья
• Видео

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях.

• Конструкция и сечение
• Условия эксплуатации
• В квартире и частном доме
• На улице или в гараже
• На балконе или на крыльце дома
• В саду
• В бане или санузле

Конструкция и сечение

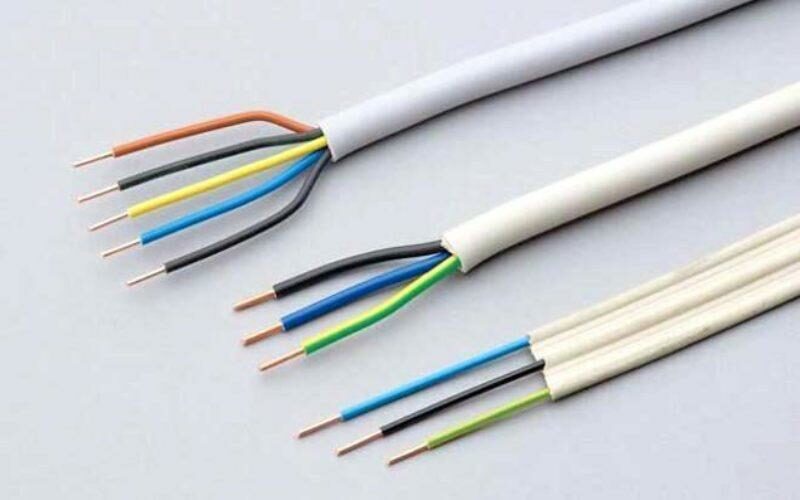

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

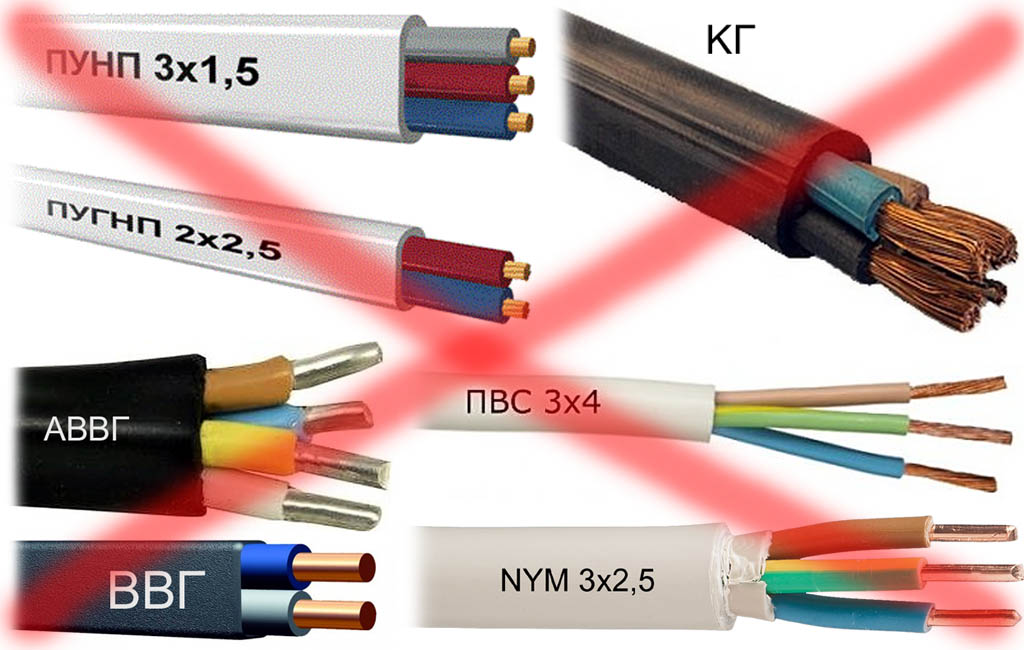

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

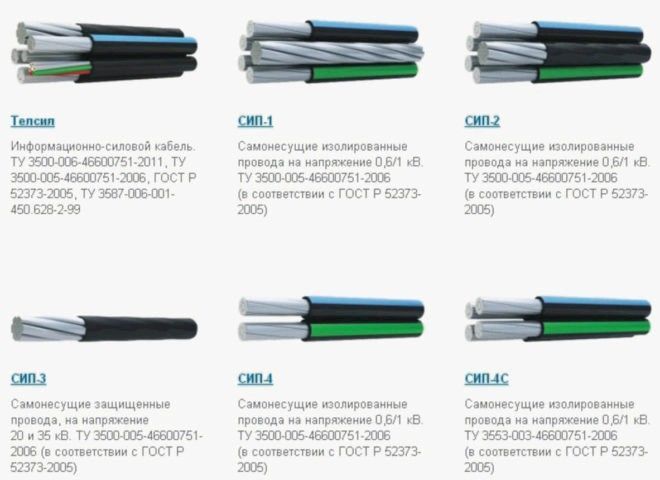

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

• Как выбрать кабель для розеток
• Как сделать уличное освещение своими руками
• Светодиодное освещение в квартире

Какой кабель выбрать для освещения

Главная → Блог → Какой кабель выбрать для освещения

27.12.2021

Замена электропроводки в доме или квартире чаще всего осуществляется при капитальном ремонте. Старые линии не рассчитаны на мощность современных электроприборов. Также может возникнуть необходимость переместить или добавить несколько источников света (люстры, торшеры, точечные светильники и т.п.). Для их подключения стоит выбрать соответствующую марку и сечение кабеля. Надежную кабельно-проводниковую продукцию можно купить в интернет-магазине Икс Кабель. Весь товар имеет необходимые сертификаты. Гарантируем выгодную цену и оперативную доставку во все уголки страны.

Конструкция и сечение

Для начала составляем схему расположения всех точек освещения. На основании схемы сможем подсчитать требуемую длину кабеля и после расчета потенциальной максимальной нагрузки по специальной таблице подобрать кабель с необходимыми характеристиками.

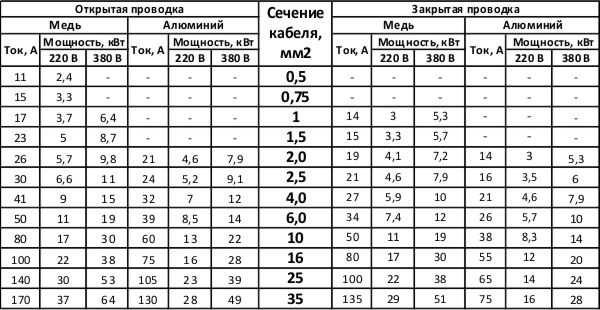

Таблица нагрузок по сечению кабеля:

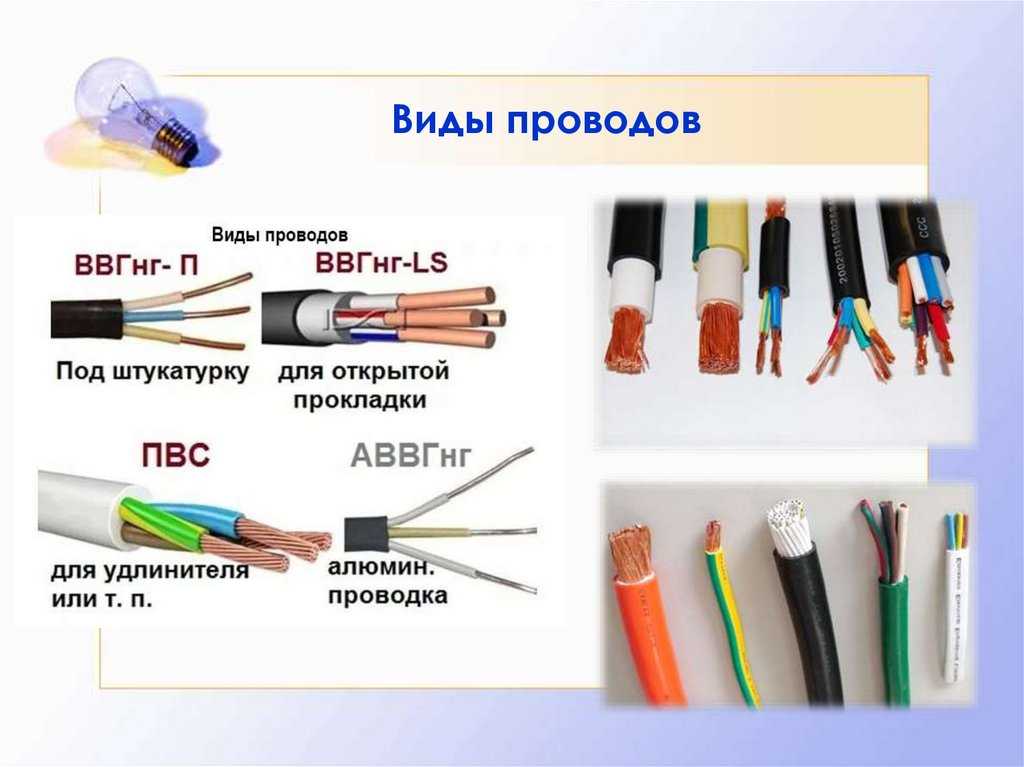

Кабельно-проводниковую продукцию различают по следующим признакам:

• металл токопроводящих жил,
• материал изоляции,
• способ защиты от механических повреждений,
• количество жил.

Сегодня разрешено применение в жилых помещениях, в том числе и для освещения, проводов как с алюминиевыми, так и с медными жилами. Однако алюминий имеет ряд недостатков: текучесть, хрупкость и ломкость, проблемы при подключении к автоматическим выключателям, увеличение сечения жил проводки.

Для стационарных светильников подходят преимущественно жесткие провода и однопроволочные кабели. Для подключения настольной лампы или переносного светильника необходима электропроводка с гибкой жилой. Для цепей освещения чаще всего применяют кабель с медными жилами не более 1,5 мм². Более тонкий провод не дает гарантии надежного контакта в клеммниках. А кабель с большим сечением лишь удорожает стоимость электроповодки.

Условия эксплуатации

В квартире и частном доме

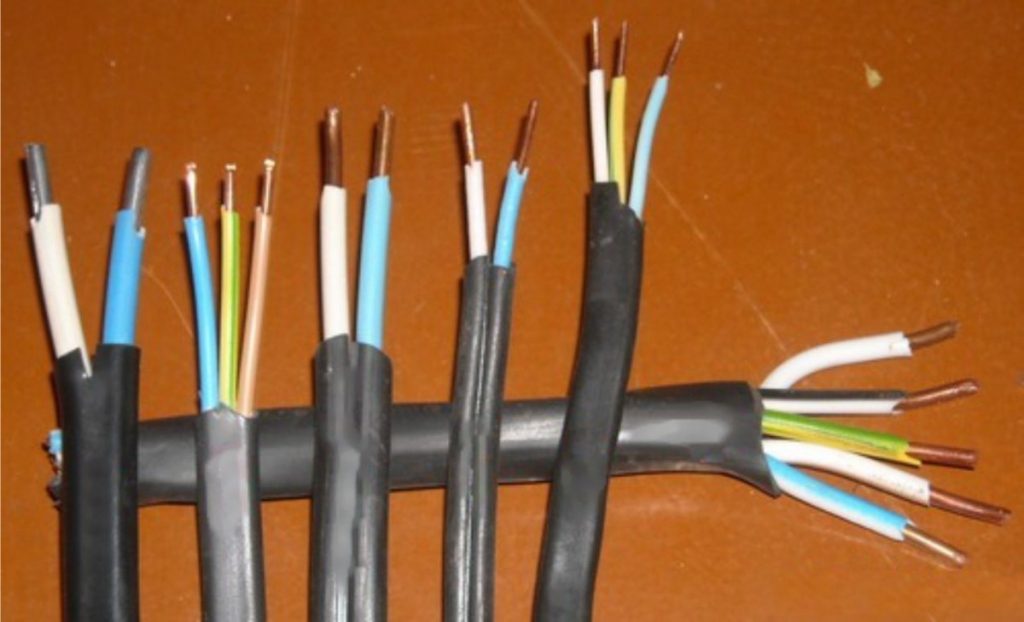

Самая распространенная марка кабеля для освещения в жилых помещениях это ВВГ. При скрытом монтаже удобно применять плоский ВВГ-П. В деревянных домах используют кабель, который не распространяет горение ВВГнг, выделяет минимальное количество газа и дыма при горении ВВГнг-LS или NYM.

На улице

При прокладке проводки открытым способом обязательно применение дополнительной защиты в виде гофры или трубы. При прокладке в земле применяют кабель с броней для предохранения от механических повреждений или обычный, но в ПВХ трубе.

На балконе или на крыльце дома

Уличный светильник на крыльце или балконе может быть запитан проводом, проложенным наружным способом прокладки. Применяются марки ВВГ, ПВС или ШВВП в защитной гофре. ВВГ также подойдет для прокладки в стене.

В саду

Линии освещения в саду прокладывают чаще всего в траншеях. Это наиболее безопасный и эстетичный вариант. Применяют кабель с усиленной изоляцией, например бронированный ВБбШв, либо прокладывают ВВГ в ПВХ-трубе. Для защиты от влаги также стоит использовать герметичные муфты.

В бане и сауне

В бане и сауне допускается применять, как скрытую, так открытую электропроводку с достаточным уровнем пожаробезопасности. Высокая влажность и температура в парилке предполагают применение термоустойчивых марок: провода РКГМ, ПРКА, ПМТК или OLFLEX HEAT. Запрещены к прокладке металлические трубы и гофра. В других помещениях для монтажа стоит брать ВВГнг-LS.

← Какие бывают марки термостойких проводов и кабелей
Характеристики кабеля ВВГнг-LS →

6 типов электропроводки для вашего дома

Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома постройки после середины 19 века60-е вообще имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.

Кабель и провод

Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токонесущих) проводов
• нейтральный провод
• провод заземления

1. NM-кабель

Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки. Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• 6-калибр, 55-амперные цепи поставляются с черной оболочкой
• 8-калиберные, 40-амперные цепи поставляются с черной оболочкой 30-амперные цепи поставляются с оранжевой оболочкой
• Цепи 12 калибра, 20 А поставляются с желтой оболочкой
• Цепи 14 калибра, 15 А поставляются с белой оболочкой

Серая оболочка предназначена для подземных (UF) кабелей.

2. Бронированный кабель

Когда дело доходит до электропроводки дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.

Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.

3. Подземный питательный кабель

UF (подземный питательный кабель) — это кабель NM, специально разработанный для влажных мест и прямого прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.

Этот тип кабеля обычно используется для питания наружных светильников и состоит из изолированного горячего и нейтрального провода, а также оголенного провода заземления. В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой. Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.

5. Провод THHN/THWN

Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белые или коричневые;
• Провода заземления зеленого или желто-зеленого цвета.

Что касается изоляции, буквы указывают на ее свойства:

• T означает термопласт;
• H означает термостойкий, а HH означает очень термостойкий;
• W означает Номинальный для влажных помещений;
• N означает с нейлоновым покрытием для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам. Поскольку это провода цепи, их нельзя трогать при включенных цепях.

6. Телефон и кабель передачи данных

Телефоны и интернет-провода используют низковольтные провода. Хотя наиболее распространенным типом кабеля для этого является Cat (Category) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и является наиболее эффективным типом для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую пропускную способность и качество, чем стандартный телефонный провод.

Несмотря на то, что проводка данных не находится под высоким напряжением, по-прежнему опасно соприкасаться проводкой данных с домашней проводкой. Так что относитесь к нему бережно и не касайтесь оголенных проводов.
