Как поднять постоянное напряжение с 12 до 18 вольт: Как повысить напряжение постоянного и переменного тока

Как повысить напряжение постоянного и переменного тока

Чтобы питать электроприборы, нужно обеспечить номинальные значения параметров электропитания, заявленные в их документации. Безусловно большинство современных электроприборов работают от сети переменного тока 220 Вольт, но бывает так, что нужно обеспечить питание приборов для других стран, где напряжение другое или запитать что-нибудь от бортовой сети автомобиля. В этой статье мы рассмотрим, как повысить напряжение постоянного и переменного тока и что для этого нужно.

• Повышение переменного напряжения
• Цепи постоянного тока

Повышение переменного напряжения

Повысить переменное напряжение можно двумя способами – использовать трансформатор или автотрансформатор. Основная разница между ними состоит в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.

Интересно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).

Рассмотрим часто возникающие вопросы. Если вы попали за границы нашей необъятной родины и электросети там отличаются от наших 220 В, например, 110В, то чтобы поднять напряжение со 110 до 220 Вольт нужно использовать трансформатор, например, такой как изображен на рисунке ниже:

Следует сказать о том, что такие трансформаторы можно использовать «в любую сторону». То есть, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не значит, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В или другое повышенное значение, пропорциональные коэффициенту трансформации.

Следующая проблема, с которой многие сталкиваются – низкое напряжение в электросети, особенно часто это наблюдается в частных домах и в гаражах. Проблема связана с плохим состоянием и перегрузкой линий электропередач. Чтобы решить эту проблему – вы можете использовать ЛАТР (лабораторный автотрансформатор). Большинство современных моделей могут как понижать, так и плавно повышать параметры сети.

Схема его изображена на лицевой панели, а на объяснениях принципа действия мы останавливаться не будем. ЛАТРы продаются разных мощностей, тот что на рисунке примерно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Такой способ подходит для подачи номинальных 220 Вольт на конкретный электроприбор.

Если вам нужно дёшево поднять напряжение во всем доме, ваш выбор — релейный стабилизатор. Они также продаются с учетом разных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как выбрать стабилизатор напряжения для дома, мы рассказали в статье, на которую сослались.

Цепи постоянного тока

Всем известно, что на постоянном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? В большинстве случаев постоянку повышают с помощью дросселя, полевого или биполярного транзистора и ШИМ-контроллера. Другими словами, это называется бестрансформаторный преобразователь напряжения. Если эти три основных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.

Ku=1/(1-D)

Также рассмотрим типовые ситуации.

Допустим вы хотите сделать подсветку клавиатуры с помощью небольшого отрезка светодиодной ленты. Для этого вполне хватит мощности зарядного от смартфона (5-15 Вт), но проблема в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.

Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить с помощью такого устройства как «dc-dc boost converter» или «импульсный повышающий преобразователь постоянного напряжения».

Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что позволит в большинстве случаев поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабым элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.

При использовании указанной платы выходной ток будет меньше входного во столько раз, во сколько поднялось напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С их помощью можно сделать устройство для проверки реле регулятора не на генераторе автомобиля, а на рабочем столе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такого устройства.

Интересно! Любители самоделок часто задают вопрос «как повысить напряжение с 3,7 В до 5 В, чтобы сделать Power bank на литиевых аккумуляторах своими руками?». Ответ прост – использовать плату-преобразователь FP6291.

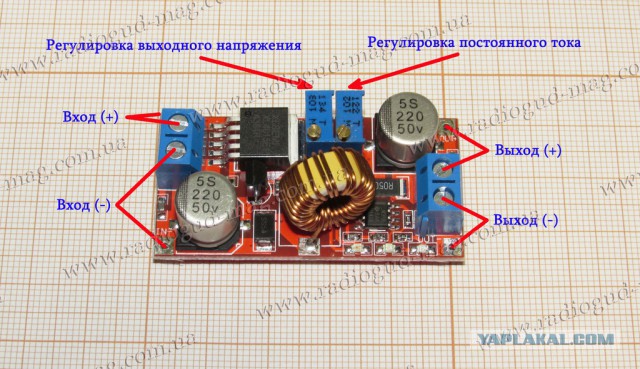

На подобных платах с помощью шелкографии указано назначение контактных площадок для подключения, поэтому схема вам не понадобится.

Также часто возникающая ситуация — необходимость подключить к автомобильному аккумулятору 220В прибор, а бывает что за городом очень нужно получить 220В. Если бензинового генератора у вас нет – используйте автомобильный аккумулятор и инвертор, чтобы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно купить за 35 долларов – это недорогой и проверенный способ подключить 220В дрель, болгарку, котёл или холодильник к 12В аккумулятору.

Если вы водитель грузовика, вам не подойдёт именно указанный выше инвертор, из-за того, что в вашей бортовой сети скорее всего 24 Вольта. Если вам нужно поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора.

Хотя стоит отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

В случаях, когда нужно получить высокое напряжение, например, поднять с 220 до 1000В, можно использовать специальный умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе постоянный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

А так выглядит схема несимметричного умножителя (Кокрофта-Уолтона).

С его помощью вы можете повысить напряжение в нужное число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан принцип работы умножителя.

Кроме этих схем существует еще множество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые используются для повышения напряжения:

В заключении хотелось бы напомнить о технике безопасности. При подключении трансформаторов, автотрансформаторов, а также работе с инверторами и умножителями будьте аккуратны. Не касайтесь токоведущихчастей голыми руками. Подключения следует выполнять при отключенном питании от устройства, а также избегать их работы во влажных помещениях с возможностью попадания воды или брызг. Также не превышайте заявленный производителем ток трансформатора, преобразователя или блока питания, если не хотите, чтобы он у вас сгорел. Надеемся, предоставленные советы помогут вам повысить напряжение до нужного значения! Если возникнут вопросы, задавайте их в комментариях под статьей!

Наверняка вы не знаете:

• Что такое линейное и фазное напряжение
• Как сделать 380В из 220
• Что такое ограничитель перенапряжения

Понизить напряжение с 12 до 5 вольт – Как понизить напряжение с 12 на 5 вольт (резистор, микросхема)

Напряжение и сила тока – две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие. Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током – Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать.

Определение физической величины

Напряжение это разность потенциалов между двумя точками, характеризует выполненную работу электрического поля по переносу заряда из первой точки во вторую. Измеряется напряжение в Вольтах. Значит, напряжение может присутствовать только между двумя точками пространства. Следовательно, измерить напряжение в одной точке нельзя.

Потенциал обозначается буквой «Ф», а напряжение буквой «U». Если выразить через разность потенциалов, напряжение равно:

Если выразить через работу, тогда:

где A – работа, q – заряд.

Измерение напряжения

Напряжение измеряется с помощью вольтметра. Щупы вольтметра подключают на две точки напряжение, между которыми нас интересует, или на выводы детали, падение напряжения на которой мы хотим измерить. При этом любое подключение к схеме может влиять на её работу. Это значит, что при добавлении параллельно элементу какой-либо нагрузки ток в цепи изменить и напряжение на элементе измениться по закону Ома.

Вывод:

Вольтметр должен обладать максимально высоким входным сопротивлением, чтобы при его подключении итоговое сопротивление на измеряемом участке оставалось практически неизменным. Сопротивление вольтметра должно стремиться к бесконечности, и чем оно больше, тем большая достоверность показаний.

На точность измерений (класс точности) влияет целый ряд параметров. Для стрелочных приборов – это и точность градуировки измерительной шкалы, конструктивные особенности подвеса стрелки, качество и целостность электромагнитной катушки, состояние возвратных пружин, точность подбора шунта и прочее.

Для цифровых приборов – в основном точность подбора резисторов в измерительном делителе напряжения, разрядность АЦП (чем больше, тем точнее), качество измерительных щупов.

Для измерения постоянного напряжения с помощью цифрового прибора (например, мультиметра), как правило, не имеет значения правильность подключения щупов к измеряемой цепи. Если вы подключите положительный щуп к точке с более отрицательным потенциалом, чем у точки, к которой подключен отрицательный щуп – то на дисплее перед результатом измерения появится знак «–».

А вот если вы меряете стрелочным прибором нужно быть внимательным, При неправильном подсоединении щупов стрелка начнет отклоняться в сторону нуля, упрется в ограничитель. При измерении напряжений близких к пределу измерений или больше она может заклинить или погнуться, после чего о точности и дальнейшей работе этого прибора говорить не приходится.

Для большинства измерений в быту и в электронике на любительском уровне достаточно и вольтметра встроенного в мультиметры типа DT-830 и подобных.

Чем больше измеряемые значения – тем ниже требования к точности, ведь если вы измеряете доли вольта и у вас погрешность в 0.1В – это существенно исказит картину, а если вы измеряете сотни или тысяч вольт, то погрешность и в 5 вольт не сыграет существенной роли.

Что делать если напряжение не подходит для питания нагрузки

Для питания каждого конкретного устройства или аппарата нужно подать напряжение определенной величины, но случается, так что имеющийся у вас источник питания не подходит и выдает низкое или слишком высокое напряжение. Решается эта проблема разными способами, в зависимости от требуемой мощности, напряжения и силы тока.

Как понизить напряжение сопротивлением?

Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление (токоограничивающий резистор). Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 (например, бортовая сеть автомобиля до 14.7 Вольт). Тогда, если светодиод рассчитан на питание от 3.3 В, током в 20 мА, нужен резистор R:

R=(14.7-3.3)/0.02)= 570 Ом

Но резисторы отличаются по максимальной рассеиваемой мощности:

Ближайший по номиналу в большую сторону – резистор на 0.25 Вт.

Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает 5-10 Вт. Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов т. к. мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока.

Недостаток – выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором?

Если речь вести только о переменном токе, то можно использовать реактивное сопротивление. Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации.

Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления.

Реактивное сопротивление дросселя (и любого индуктивного элемента) зависит от частоты переменного тока (для бытовой электросети 50 Гц) и индуктивности, оно рассчитывается по формуле:

где ω – угловая частота в рад/с, L-индуктивность, 2пи – необходимо для перевода угловой частоты в обычную, f – частота напряжения в Гц.

Реактивное сопротивление конденсатора зависит от его емкости (чем меньше С, тем больше сопротивление) и частоты тока в цепи (чем больше частота, тем меньше сопротивление). Его можно рассчитать так:

Пример использования индуктивного сопротивление – это питание люминесцентных ламп освещения, ДРЛ ламп и ДНаТ. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством (пусковое реле) для формирования всплеска высокого напряжения включающего лампу. Это связано с природой и принципом работы таких светильников.

А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется «бестрансфоматорный блок питания с балластным (гасящим) конденсатором».

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов (например, свинцовых) в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны – нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения.

Как понизить и стабилизировать напряжение постоянного тока

Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы. Часто их делают на отечественных микросхемах типа КРЕН или зарубежных типа L78xx, L79xx.

Линейный преобразователь LM317 позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе.

Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO(low dropout)-стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В. Пример такого стабилизатора AMS1117, выпускается в версиях от 1.2 до 5В, чаще всего используют версии на 5 и 3.3В, например в платах Arduino и многом другом.

Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток – низкий КПД. Чем больше разница между входным и выходным напряжением – тем он ниже. Он просто «сжигает» лишнее напряжение, переводя его в тепло, а потери энергии равны:

Компания AMTECH выпускает ШИМ аналоги преобразователей типа L78xx, они работают по принципу широтно-импульсной модуляции и их КПД равен всегда более 90%.

Они просто включают и выключают напряжение с частотой до 300 кГц (пульсации минимальны). А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам.

Как повысить постоянное напряжение?

Для повышения напряжения производят импульсные преобразователи напряжения. Они могут быть включены и по схеме повышения (boost), и понижения (buck), и по повышающе-понижающей (buck-boost) схеме. Давайте рассмотрим несколько представителей:

1. Плата на базе микросхемы XL6009

2. Плата на базе LM2577, работает на повышение и понижение выходного напряжения.

3. Плата преобразователь на FP6291, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь – нужно корректировать цепи обратной связи.

4. Плата на базе MT3608

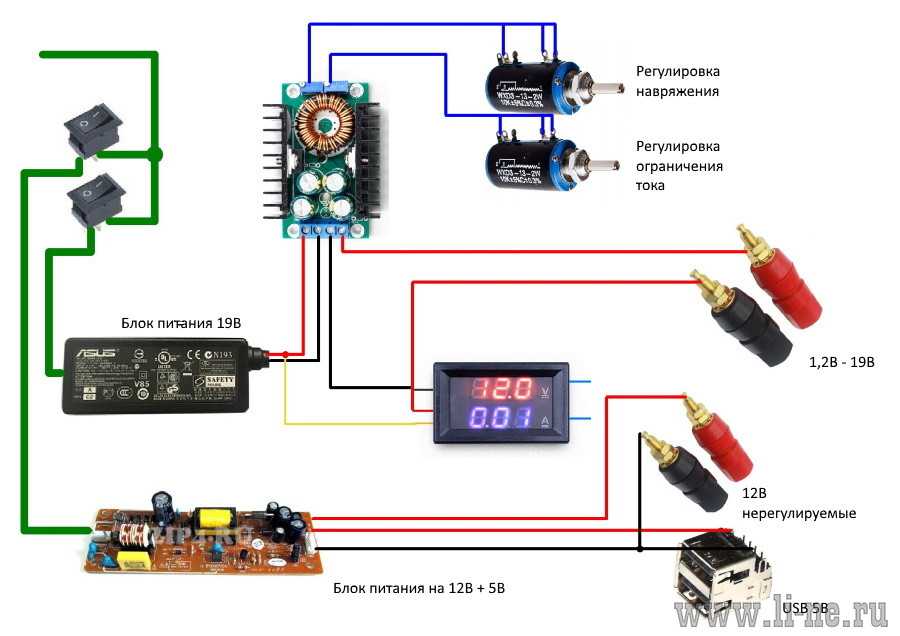

Здесь всё подписано на плате – площадки для пайки входного – IN и выходного – OUT напряжения. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.

Как повысить переменное напряжение?

Для корректировки переменного напряжения используют два основных способа:

Автотрансформатор – это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода.

Промышленностью выпускаются ЛАТРы – лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения. Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания. Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство.

Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

Трансформатор – это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Отдельный вид – это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц. Используются в подавляющем большинстве импульсных блоках питания, например:

Зарядное устройство вашего смартфона;

Блок питания ноутбука;

Блок питания компьютера.

За счет работы на большой частоте снижаются массогабаритные показатели, они в разы меньше чем у сетевых (50/60 Гц) трансформаторов, количество витков на обмотках и, как следствие, цена. Переход на импульсные блоки питания позволил уменьшить габариты и вес всей современной электроники, снизить её потребление за счет увеличения кпд (в импульсных схемах 70-98%).

В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение 220В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост из высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже.

Достоинства – простота схемы, гальваническая развязка и малые размеры.

Недостатки – большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью (указано в спецификациях конкретного прибора) он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.

Используются чаще всего для питания 12В галогенных ламп, например точечные светильники подвесного потолка.

Заключение

Мы рассмотрели базовые сведения о напряжении, его измерении, а также регулировки. Современная элементная база и ассортимент готовых блоков и преобразователей позволяет реализовывать любые источники питания с необходимыми выходными характеристиками. Подробнее о каждом из способов можно написать отдельную статью, в пределах этой я постарался уместить базовые сведения, необходимые для быстрого подбора удобного для вас решения.

Привет друзья. Имеется блок питания 24в 4а. Подскажите, как изменить выходное напряжение на 18в без потери мощности.

Учебное пособие по преобразователю постоянного тока в постоянный

Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое постоянное напряжение, хотя
иногда на выходе такое же напряжение. Обычно это регулируемые устройства, принимающие
возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до
расчетному току (силе тока). Устройства переключения режимов основаны на микропроцессорах.
для высокого коэффициента полезного действия и меньше потерь и тепла. Преобразователи обычно используются
обеспечить изоляцию от электрических помех, или преобразование напряжения, или обеспечение
стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны
для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

Устройства с переключением режимов, которые предлагает ChargingChargers.com, имеют преимущества по сравнению с линейными.
конструкции. Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему
потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее
проблемы управления температурой. Линейные типы могут использоваться в интегрированных конструкциях (встроенных
дюймов) и может быть дешевле в этом приложении, но режим переключения почти
полностью заменили линейные блоки питания в большинстве ситуаций.

Понижающие преобразователи постоянного тока в постоянный называются «понижающими» преобразователями. Типичный пример
быть преобразователем 24 вольта в 12 вольт, имеющим диапазон входного напряжения постоянного тока от 20 до 30
вольт постоянного тока и выход 13,8 вольт постоянного тока (В постоянного тока) при, скажем, 12 ампер (максимум). Вход
напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей.
система с колеблющимся напряжением из-за состояния заряда батареи. Выход регулируется
микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным плавающим напряжением для
аккумуляторная система на 12 вольт постоянного тока и обычно приемлемый вход для устройства «12 вольт постоянного тока».

Некоторые примерные коэффициенты напряжения

Понижающие преобразователи постоянного тока очевидным образом используются в военных, жилых и морских транспортных средствах.
при напряжении системы постоянного тока 24 вольта и требуется регулируемый источник постоянного тока 12 вольт
для радиосвязи, сонара, эхолота, компьютеров и, конечно же, аудио или
видеооборудование для развлечений.

Дисбаланс батарей и преобразователи постоянного тока

Почему бы не использовать отвод на 12 вольт, если система (например, на 24 вольта) состоит из
последовательное соединение аккумуляторов более низкого напряжения (например, двух по 12 вольт)? Батареи
может (вероятно) стать несбалансированным для состояния напряжения/зарядки. В параллельной конфигурации
(положительный подключен к положительному, отрицательный к отрицательному), батареи уравняются
со временем и установится при общем напряжении. При последовательном соединении выравнивание
состояние напряжения/заряда не является естественным состоянием. Система и любое зарядное устройство
участвует, видит комбинированное выходное напряжение, и зарядное устройство попытается поднять
напряжение до заданного значения, которое указывает на полный заряд, путем подачи тока для достижения
это. Неиспользованная батарея, которая изначально имеет более высокое напряжение, достигнет
его «полное напряжение заряда» быстрее, но ток все еще передается зарядному устройству
стремится поднять комбинированное напряжение от двух батарей до такого же полного заряда
уровень. В крайних случаях может наблюдаться газообразование и перезарядка.

Преобразователь постоянного тока в равной степени потребляет исходное напряжение и обеспечивает регулируемое
выходное напряжение. Аккумулятор остается сбалансированным, обеспечивая надлежащий заряд
цикла и максимальное время автономной работы.

Повышающие преобразователи постоянного тока

Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример
быть преобразователем 12 вольт в 24 вольта, имеющим диапазон входного напряжения постоянного тока от 11 до 15
вольт постоянного тока и выход 24 вольта постоянного тока (VDC) при, скажем, 5 ампер (максимум). Приложение
может быть частью военного оборудования, предназначенного для 24-вольтовой системы, используемой в
система на 12 вольт.

Изолированные и неизолированные преобразователи

Неизолированные преобразователи имеют общий минус и обычно очень подходят для
типичное электронное приложение (радио, стереосистема, сонар и т. д.). Определенная безопасность
требованиям или опасным приложениям может потребоваться изоляция входа и выхода.
изолированные преобразователи соответственно дороже, чем неизолированные типы.

Размер преобразователя

Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют рейтинг перенапряжения.
Большинство устройств, используемых в приложениях постоянного тока, указывают свое потребление в ваттах или амперах. Устройства
с двигателями или компрессорами или с использованием конденсаторных пусковых цепей может потребоваться перенапряжение
учет мощности. Большая часть электроники (радио, DVD, сонар, GPS и т. д.) не будет.
Для преобразования ватт в ампер можно использовать следующие основные электрические формулы:

P = E x I     Мощность = Вольты, умноженные на ток
или
Ватт = Вольты x Ампер
Ампер = Ватт/Вольт
Вольт = Ватт/Ампер

Итак, зная любые два приведенных выше значения, вы можете вычислить третье. В качестве примера у вас есть
стереосистема мощностью 60 Вт, рассчитанная на 12-вольтовую систему. Разделение 60 Вт
на 12 вольт дает ток 5 ампер. Если вам дан только текущий розыгрыш, и
вам нужно рассчитать мощность преобразователя постоянного тока, вы можете умножить ампер на
системное напряжение, дающее ватты. Для 5-амперного розыгрыша, 12-вольтового стерео выше, у вас есть
5 ампер х 12 вольт = 60 ватт.

Не пропустите другие наши уроки!

Главная | Учебники | Преобразователи

Промышленные преобразователи постоянного тока QUINT

• Выходное напряжение: 12, 24 или 48 В пост. тока
• Ампер: 5, 8, 10 или 20
• Вт: 96, 120, 240 или 480 Вт
• Широкий диапазон входного напряжения постоянного тока от 9 В до 154 В постоянного тока

Узнать цену
Вопрос о продукте?

Источники питания для фильтров и поиска

Если вам нужно эффективно генерировать регулируемое выходное напряжение от источника, который может или не может хорошо контролироваться, на нагрузку, которая может быть или не быть постоянной, DC/DC преобразователи QUINT для вас. Эти преобразователи постоянного тока в постоянный обеспечивают регулируемое напряжение постоянного тока. Они изменяют уровень напряжения, восстанавливают напряжение на концах длинных кабелей или позволяют создавать независимые системы питания посредством гальванической развязки. Обладая всеми необходимыми сертификатами безопасности для поддержки ITE (оборудование информационных технологий), прочной конструкцией, расширенными рабочими температурами, возможностями высоких пиковых нагрузок и высоким напряжением изоляции, преобразователь постоянного тока в постоянный QUINT Industrial разработан для удовлетворения потребностей вашего промышленного применения. В преобразователях постоянного тока QUINT используются передовые технологии для повышения безопасности и надежности:

• Превентивный функциональный контроль предупреждает о критических рабочих состояниях до возникновения ошибок.
• Статический резерв мощности позволяет надежно запускать сложные нагрузки с током, в 1,25 раза превышающим номинальный (POWER BOOST).
• Быстрое отключение стандартных автоматических выключателей с шестикратным номинальным током за 12 мс (технология SFB).

Диапазон регулируемого выходного напряжения от 5 до 56 В пост. тока

С помощью поворотного потенциометра на передней панели источника питания QUINT можно оптимально отрегулировать выходное напряжение в соответствии с конкретными требованиями среды применения. Например, вы можете легко настроить компенсацию падения напряжения, вызванного большой длиной кабеля.

• 12 В пост. тока: от 5 до 18 В пост. тока
• 24 В пост. тока: от 18 до 29,5 В пост. тока
• 48 В пост. тока: от 30 до 56 В пост. тока

POWER BOOST: надежный запуск сложных нагрузок

Для настройки, оптимизации и расширения больших систем требуется высокая степень гибкости. Для оптимальной адаптации системы или машины к вашим требованиям запас мощности в блоке питания имеет решающее значение. С функцией QUINT Power Boost статическое усиление будет непрерывно обеспечивать до 125% номинального тока . Это полезно, когда невозможно предсказать, какие нагрузки будут включаться одновременно, или необходимо потреблять большие токи включения емкостных нагрузок без провалов напряжения.

Превентивный мониторинг функций сообщает о критических рабочих состояниях до их возникновения

Промышленный блок питания QUINT постоянно контролирует выходное напряжение и выходной ток. Превентивный мониторинг функций визуализирует критические рабочие состояния и сообщает о них локально и удаленно контроллеру следующим образом:

• Через светодиод
• Через беспотенциальный контакт реле
• Через активный коммутационный выход

Для использования в экстремальных условиях окружающей среды

Оборудование, предназначенное для управления дорожным движением, нефте- и газопроводов, отслеживания погоды, промышленного и наружного применения, должно работать при температурах, которые не могут поддерживаться коммерческими источниками питания. С рабочей температурой от -25°C до +70°C и надежным запуском устройства при -40°C , промышленный источник питания QUINT идеально подходит для использования с оборудованием, работающим в суровых условиях и при высоких температурах.

Высокая эффективность и низкое энергопотребление без нагрузки

По сравнению с другими продуктами на рынке, промышленный источник питания QUINT обеспечивает превосходную экономию энергии. Благодаря очень низкому энергопотреблению без нагрузки и высокой эффективности при номинальной нагрузке лишь небольшое количество электроэнергии преобразуется в нежелательную тепловую энергию, что делает эти блоки питания очень экологичными.

Технология SFB (Selective Fuse Breaking)

Технология SFB может использоваться для быстрого и надежного срабатывания автоматических выключателей и предохранителей, подключенных на вторичной стороне. В случае короткого замыкания на вторичной стороне QUINT подает до 6-кратного номинального тока в течение 12 мс. Неисправные токовые пути выборочно отключаются, неисправность локализуется, а важные части системы остаются в работе. Нагрузки, подключенные параллельно, по-прежнему снабжаются энергией, обеспечивающей непрерывную работу этих частей системы.

• Отключение автоматических выключателей: автоматический выключатель обычно отключается высоким током SFB в течение 3–5 мс. В результате исключаются провалы напряжения при параллельном подключении нагрузки.
• Срабатывание предохранителя: Предохранители срабатывают путем плавления заданной точки разрыва внутри капсулы предохранителя. Характеристика срабатывания предохранителя описывается интегралом плавления (I²t). Большой ток имеет решающее значение для достижения очень короткого времени срабатывания.

Идеальные условия применения для источника питания QUINT для DIN-рейки

• Железные дороги: все модели имеют допуски для железных дорог
• машиностроение
• автоматизированный производственный процесс
• промышленное контрольное, автоматизирующее, сборочное и испытательное оборудование
• системы управления зданием, безопасности и наблюдения, а также системы климат-контроля.
• обеспечивает питание бесчисленных устройств промышленной автоматизации, таких как датчики, контроллеры и клапаны

Другие причины выбрать промышленный преобразователь постоянного тока в постоянный QUINT

• Вход/выход с развязкой по напряжению: 1,5 кВ переменного тока
• Защита: короткое замыкание, перегрузка, перенапряжение, перегрев
• Для обеспечения максимальной доступности все модели имеют высокие значения MTBF (среднее время наработки на отказ).

Для получения информации о заказе нажмите на номер детали.

08

18

28

Номер детали	Название продукта	Входное напряжение (В постоянного тока)	Диапазон входного напряжения (В постоянного тока)	Выходное напряжение (В постоянного тока)	Диапазон выходного напряжения (В постоянного тока)	Выходной ток (Ампер)	Выходная мощность (Ватт)	Размеры (Ш х В х Г)	Дополнительные функции	Подробная техническая Характеристики
23201158	QUINT-PS/24DC/12DC/8	24	18 . .. 32	12	5 … 18	8	96	32 х 130 х 125	Разрешение на судостроение	Учить больше
2	78	QUINT-PS/12DC/12DC/8	12	9 … 18	12	5 … 18	8	96	32 х 130 х 125		Учить больше
23200348	QUINT-PS/24DC/24DC/5	24	18 . .. 32	24	18 … 29,5	5	120	32 х 130 х 125	Разрешение на судостроение	Учить больше
23201318	QUINT-PS/12DC/24DC/5	12	9 … 18	24	18 … 29,5	5	120	32 х 130 х 125	Разрешение на судостроение	Учить больше
23201448	QUINT-PS/48DC/24DC/5	48	30 . .. 60	24	18 … 29,5	5	120	32 х 130 х 125		Учить больше
23205428	QUINT-PS/24DC/24DC/5/CO	24	18 … 32	24	18 … 29,5	5	120	32 х 130 х 125	ATEX / IECEx Защитное покрытие Разрешения на судостроение	Учить больше
23200928	QUINT-PS/24DC/24DC/10	24	18 . .. 32	24	18 … 29,5	10	240	48 х 130 х 125	Разрешение на судостроение	Учить больше
2	98	QUINT-PS/60-72DC/24DC/10		42 … 96	24	18 … 29,5	10	240	48 х 130 х 125		Учить больше
2	QUINT-PS/96-110DC/24DC/10		67,2 . .. 154	24	18 … 29.5	10	240	48 х 130 х 125		Учить больше
23205558	QUINT-PS/24DC/24DC/10/CO	24	18 … 32	24	18 … 29,5	10	240	48 х 130 х 125	ATEX / IECEx Защитное покрытие Разрешения на судостроение	Учить больше
2	QUINT-PS/60-72DC/24DC/10/CO		42 . .. 96	24	18 … 29,5	10	240	48 х 130 х 125	Защитное покрытие Вредный газ	Учить больше
2	QUINT-PS/96-110DC/24DC/10/CO		67,2 … 154	24	18 … 29,5	10	240	48 х 130 х 125	Защитное покрытие Вредный газ	Учить больше
23201028	QUINT-PS/24DC/24DC/20	24	18 . .. 32	24	18 … 29,5	20	480	82 х 130 х 125	Разрешение на судостроение	Учить больше
23205688	QUINT-PS/24DC/24DC/20/CO	24	18 … 32	24	18 … 29,5	20	480	82 х 130 х 125	ATEX / IECEx Защитное покрытие Разрешения на судостроение	Учить больше
23201288	QUINT-PS/24DC/48DC/5	24	18 . ➜
