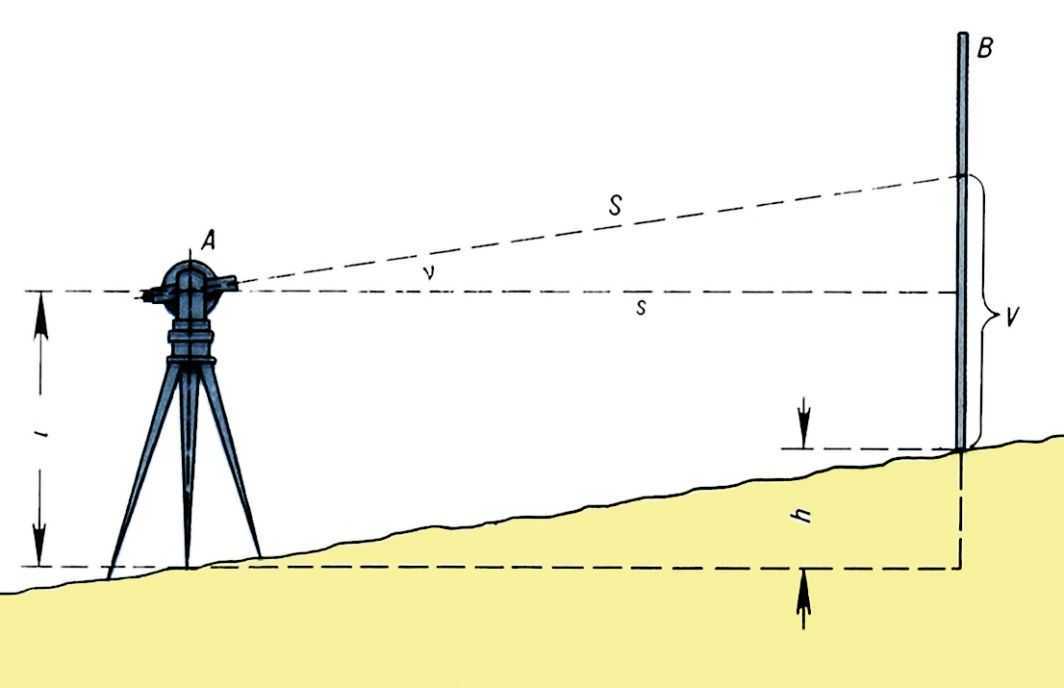

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.
Как пользоваться оптическим нивелиром?
Комплект оптического нивелира состоит из штатива, рейки с делениями в миллиметрах на одной стороне и сантиметрах с другой, а также самого нивелира.
- 1 шаг. Для начала необходимо выбрать место для установки нивелира. Самым удобный считается расположение в центре измеряемой площадки. На выбранном месте устанавливается штатив. Для достижения ровного горизонтального положения необходимо ослабить зажимы ножек штатива, установить площадку (головку) штатива на необходимую высоту и закрутить винты.
- 2 шаг. Нивелир устанавливается и закрепляется становым винтом на штатив. Вращая подъемные винты нивелира, с помощью уровня достигается горизонтальное положение прибора.
- 3 шаг. Осталось произвести фокусировку. Для этого зрительную трубу необходимо навести на рейку и вращая фокусировочный винт получить максимально резкое изображения, окулярным кольцом настраивается фокусировка сетки нитей.

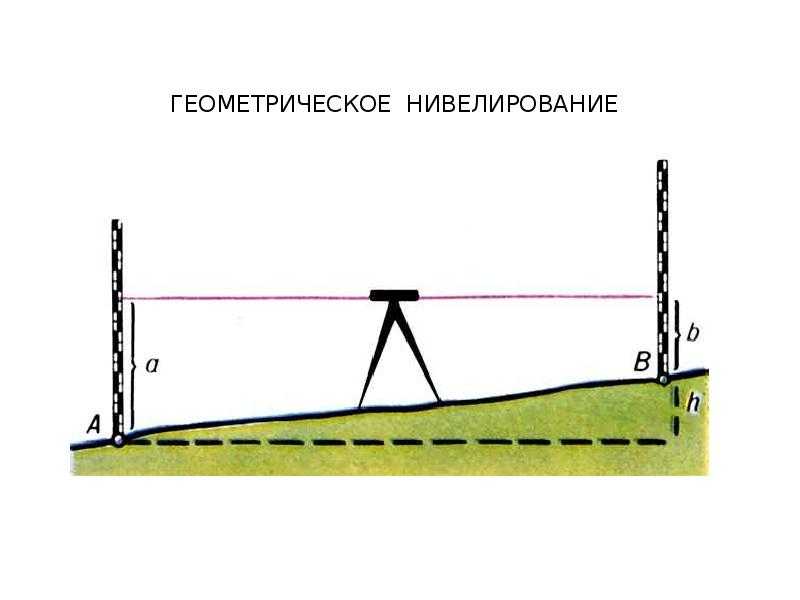

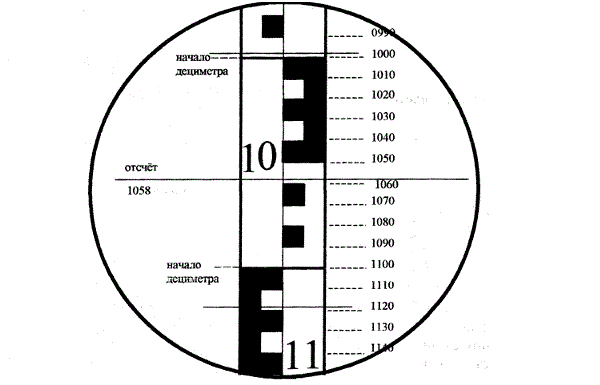

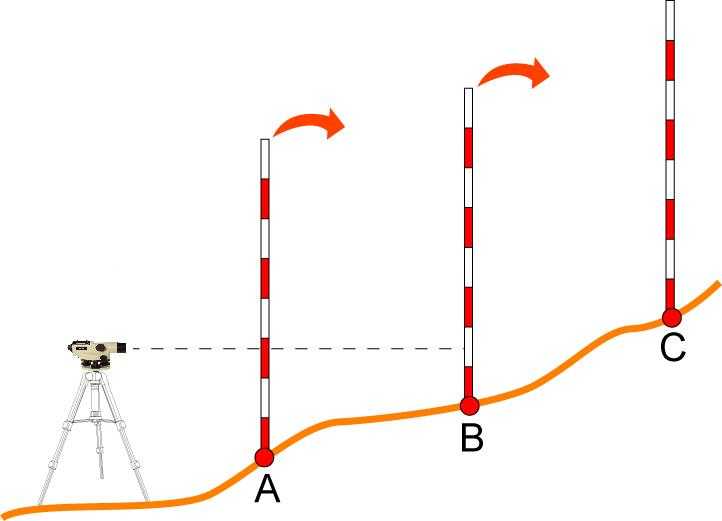

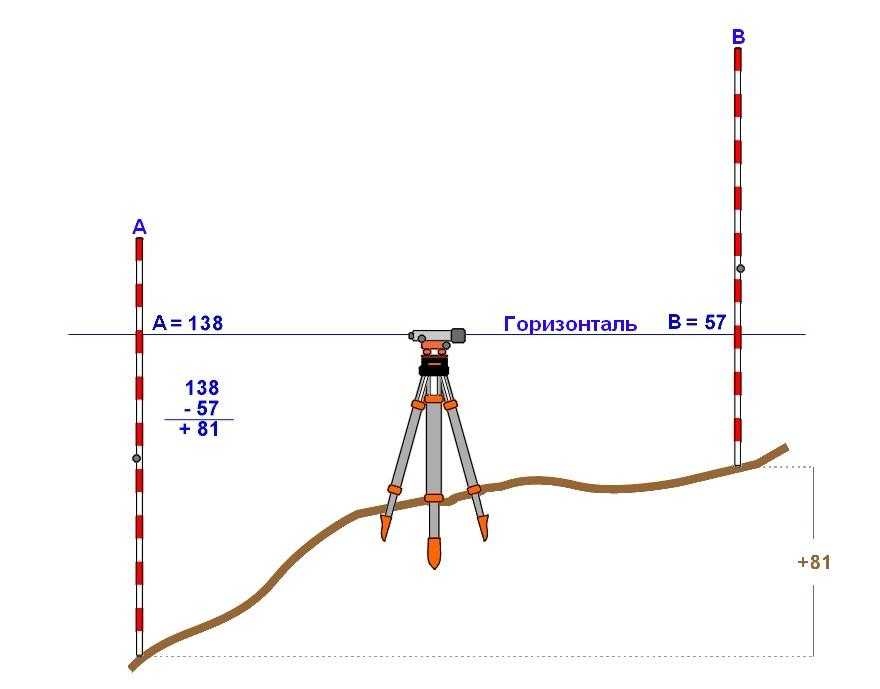

Если необходимо измерить расстояние от одной точки до другой или вынести оси здания, то проводится центрирование. Для этого нивелир устанавливается над точкой, а за становый винт подвешивается отвес. Нивелир смещается по головке штатива, при этом отвес должен находится над точкой, потом прибор закрепляют. - 4 шаг. После установки и настройки прибора можно переходить к изысканиям. Нивелирная рейка устанавливается на начальную точку (или высотный репер), производится снятие отсчета по средней нити сетки нитей нивелира. Отсчет записывается в полевой журнал. Далее рейка переносится на измеряемую точку, повторяется процедура снятия и записи отсчета. Разница между отсчетами начальной и измеряемой точки и будет составлять превышение.
Как пользоваться лазерным нивелиром?
До начала работы необходимо проверить функционирование прибора. Для этого нужно зарядить аккумулятор или вставить батареи, и включить нивелир. Если луч светит ярко и четко, то аппарат готов к работе.
Для достижения высокого качества разметки необходимо соблюдать следующие правила расположения прибора:
- Проецирование линии или плоскости должно происходить беспрерывно. На пути луча не должно быть препятствий.
- Расстояние от нивелира до объекта не должно превышать максимального допустимого для выбранной модели. С увеличением расстояния погрешность разметки увеличивается. Но использование специального приемника позволяет увеличить дальность использования прибора до 2-х раз.
- Лазерный луч опасен для зрения животных и людей, поэтому перед проведением работ необходимо предупредить окружающих и, по возможности, изолировать животных с рабочей площадки.
Настройка лазерного нивелира зависит от выбранной модели, важно помнить, что отключение неиспользуемых функций позволяет экономить заряд батареи и увеличить время работы устройства. Основные параметры настройки:
- Для достижение точного результата работы прибор необходимо расположить на ровной поверхности с помощью штатива, при этом нивелир должен находиться в устойчивом положении. В некоторых моделях предусмотрено крепление к потолку или стене, в этом случае важно не допускать возможность смещения или тряски устройства.
- До начала работ необходимо провести выравнивание прибора по горизонтали путем вращения винтов. Многие современные модели обладают функцией самовыравнивания. Такие приборы не допускают неправильного положения устройства и подают звуковой сигнал при ошибке.
- В зависимости от задачи необходимо настроить видимость вертикальной и горизонтальной оси. В некоторых моделях также возможно выбрать режим «линии» или «точки» и отрегулировать их.
- В ротационных нивелирах доступна настройка скорости вращения луча или величины угла для задания рабочего сектора.
- При необходимости измерений на дальних расстояниях следует использовать приемник лазерного луча, который требуется закрепить на рейке и поместить ее на измеряемую точку.
Использование лазерного нивелира в строительстве или ремонте позволяет выполнять большое количество задач. Способы использования зависят от конкретно поставленных целей, например:
Использование лазерного нивелира при работе на полу:
- Чтобы определить ровность залитого бетона.
Для этого рейку необходимо поставить к стене в любом месте помещения и отметить, где на ней находится красный луч. После этого сделать еще несколько таких измерений в разных точках комнаты и сравнить отклонения показателей. - Для декоративной укладки напольной плитки.
Для этого необходимо наклонить устройство и перенести луч на пол, при этом зафиксировав нивелир. Самым популярным считается способ, когда лучи пересекаются под прямым углом, что позволяет аккуратно выложить плитку. Наличие зажимов в комплектации лазерного нивелира позволяет проецировать перпендикулярное пересечение на любую поверхность.
Использование лазерного нивелира для работ на стене:
- Для выравнивания стен
Для этого необходимо направить луч вдоль поверхности и замерить отклонения. - Наклейка керамической плитки и обоев
Применение разметки стен лазерным нивелиром позволяет выложить плитку или наклеить обои быстро и идеально ровно. Используется или один вертикальный луч для обоев или пересечение двух лучей для плитки. Для экономии заряда обычно только первый ряд наклеивается по лучам, остальные выравниваются по первому, иногда производя контрольное выравнивание нивелиром. - Установка техники, карнизов, полок и другие бытовые способы применения нивелира.
На смену карандашам, рулеткам и пузырьковым уровням пришли лазерные нивелиры. Проецирование лучей на стену позволяет быстро и без хлопот справляться с большим количеством бытовых вопросов.
В заключение
Нивелир является незаменимым устройством как на стройке, так и в быту. Купить лазерный или оптический нивелир вы можете в нашем интернет-магазине. А также мы проводим обучение по использованию профессионального геодезического и строительного оборудования. Обращайтесь к нашим специалистам, и мы ответим на все ваши вопросы.
разновидности и использование, правила работы
Нивелир — это специальный геодезический прибор, который позволяет определять как высоту местности, так и расположение предметов на ровной поверхности. С помощью нивелира можно установить горизонтальность поверхности, поэтому такой инструмент используется сегодня не только в геодезии, но и в строительстве. Расскажем вам поподробнее, как пользоваться нивелиром и рейкой и получать максимально точные данные.
- Разновидности нивелиров
- Использование прибора
- Правила работы
Разновидности нивелиров
В настоящее время в продаже можно найти различные типы нивелиров, которые различаются своими характеристиками. В зависимости от точности таких приборов их принято разделять на три категории:
- Технические, погрешность которых может достигать 10 миллиметров.
- Точные — с погрешностью не более 2 миллиметров.
- Высокоточные — с допустимой погрешностью 0,5 миллиметров.
До недавнего прошлого востребованы были оптические нивелиры, однако сегодня наибольшей популярностью пользуются измерительные приборы, которые построены на электронной и лазерной технологии.
Лазерные нивелиры отличаются компактными размерами, а для использования такого прибора не требуются какие-либо профессиональные навыки. Сегодня наибольшую популярность подобные приспособления получили в строительстве, где с их помощью можно вычислять горизонтальность даже небольших по своему размеру поверхностей. Лазерные модели способны рисовать светящуюся четкую линию, наличие которой позволяет наглядным образом установить имеющиеся отклонения от горизонтали, что значительно упрощает выполнение необходимых расчетов.

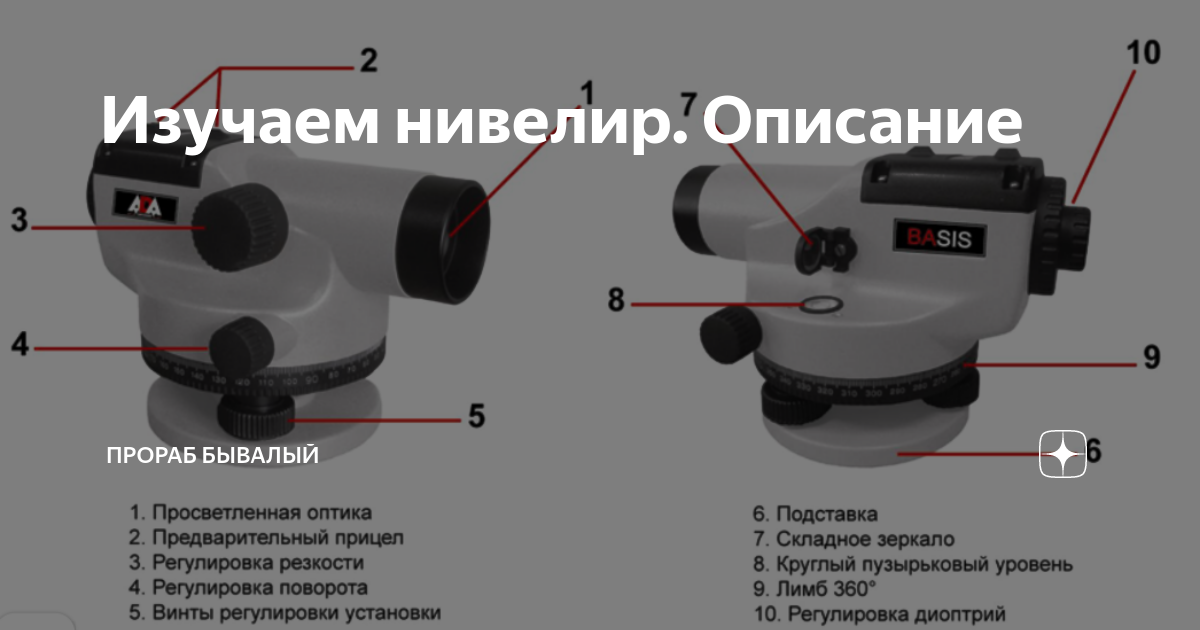

Оптические приборы используют специальную конструкцию из многочисленных линз, что и позволяет строить максимально точное изображение, получая данные по горизонтальности поверхности. Такой измерительный прибор отличается простотой конструкции и легкостью в использовании. Он состоит из следующих элементов:
- Зрительной трубы.
- Подставки.
- Круглого уровня.
- Штатива или треноги.
Использование прибора
Первоначально эти измерительные приборы использовались в геодезии, где с помощью такого инструмента проводилась топографическая съемка, а также многочисленные землеустроительные работы. Сегодня же эти измерительные приборы применяются при возведении различных зданий и сооружений, при благоустройстве территории, строительстве беседок, детских площадок, строительных оград и так далее.
Правила работы
Работа с нивелиром не представляет особой сложности. Предлагаем вам простейший алгоритм использования этих измерительных приборов, что позволит вам даже без наличия какого-либо специального опыта получать максимально точные данные и определять даже малейшие отклонения от горизонтали.
- Необходимо правильно установить штатив, для чего расслабляют крепежные винты, находящиеся на ножках, устанавливают нивелир горизонтально на неподвижной плоскости, при этом измерительный прибор должен располагаться на уровне груди. Закрепляют винты и фиксируют ножки.
- На штативе устанавливают зрительную трубу, которую фиксируют крепежным винтом.

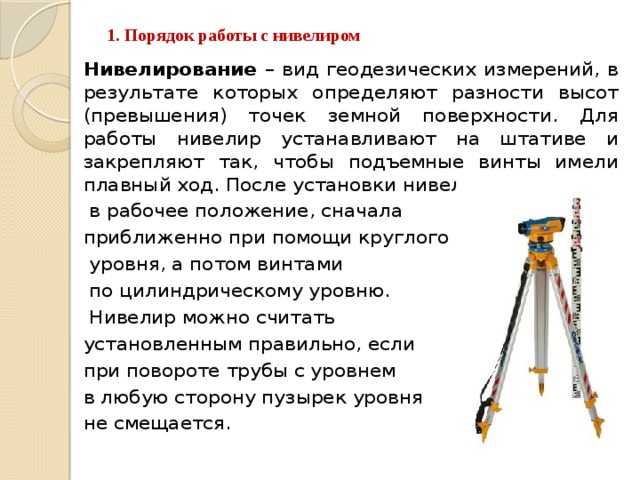

- Нивелир приводится в горизонтальное положение, для чего вращают три регулировочных винта и выставляют пузырек с воздухом в центральном положении на круглом экране в видоискателе.
- Выполняется фокусировка и настройка оптики. Окуляр следует подстроить под особенности зрения оператора. Для этого прибор наводят на большой освещенный объект, после чего, вращая кольцо на окуляре, добиваются четкого изображения.
- Для работы вам потребуются две геодезических рейки, которые могут иметь длину в 3 или 5 метров. Рейки расчерчены в миллиметрах с одной стороны и в сантиметрах с другой. Они могут выполняться телескопическими из пластика или алюминия и раскладными из дерева.

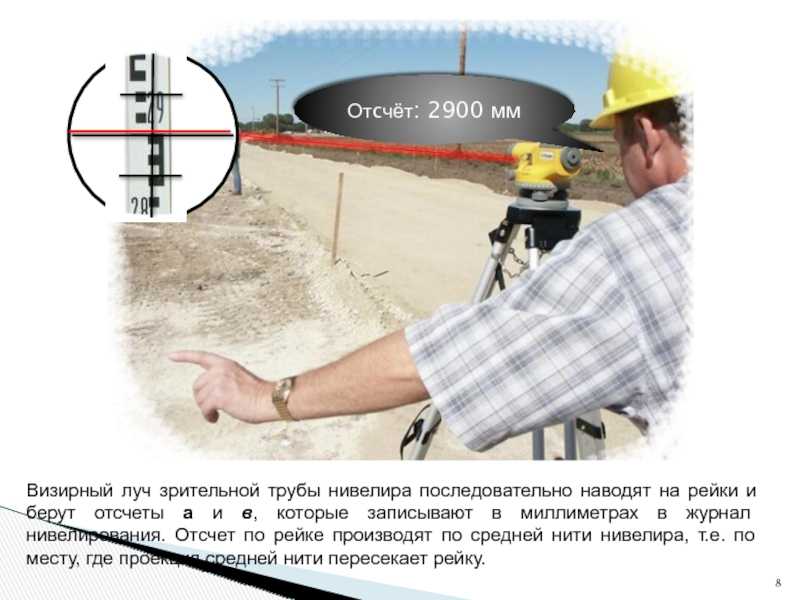

- Выравнивание по высоте. Геодезическую рейку устанавливают максимально близко от точки, которую необходимо измерить и выровнять. В окуляре можно будет наблюдать среднюю линию сетки, данные с которой записываются на бумажный или электронный носитель. Далее проводят аналогичные измерения с другими точками, определяют участок, по которому будет выполняться выравнивание, и на основании полученных расчетов можно будет обеспечить максимально точную и идеально ровную линию.

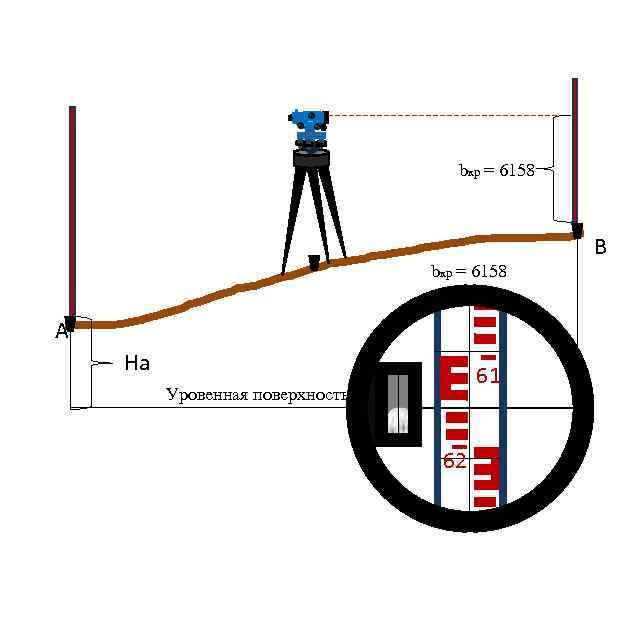

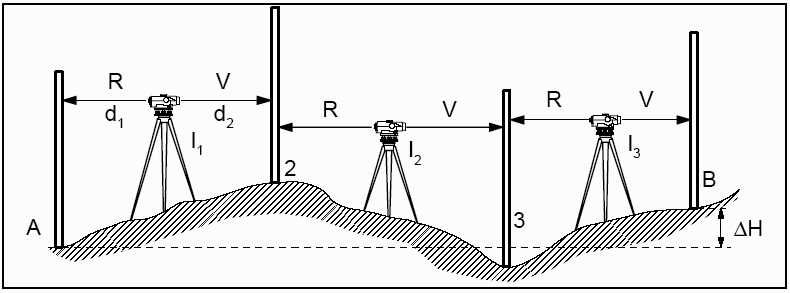

- Выравнивание по средней линии позволит вам получить максимально точные данные. Необходимо выбрать место, где были бы видны все точки, через которые и нужно построить идеально ровную горизонтальную линию. Нивелир устанавливается таким образом, чтобы до ближайшей точки было не меньше 5 метров. Рейку выставляют спереди прибора, а вторая измерительная рейка устанавливается сзади. Задняя рейка будет необходима для нанесения отметок, а основная рейка спереди позволит рассчитать высоту. Прибор первоначально наводится на заднюю рейку, записываются значения по штрихам, после чего выполняют фокусировку на основной рейке и записывают данные по красной стороне.
Современные лазерные и электронные устройства позволяют существенно упростить вычисления. Вся информация и все данные рассчитываются автоматикой, после чего предоставляются пользователю в удобочитаемом виде. С использованием таких электронных и лазерных приборов сможет справиться каждый из нас, даже если он не имеет соответствующего опыта работы.
Нивелиры представляют собой достаточно простые в использовании приборы, позволяющие получать геодезические данные и определять идеальную геометрию и горизонтальность плоскости. Использование таких приборов не представляет сложности, в особенности при применении для измерения лазерных и электронных нивелиров.
