Как разобрать триммерную головку: Разборка триммерной головки

Содержание

как снять, разобрать, поменять леску, собрать и установить обратно

Триммер, будь он бензиновый или электрический, является единственно верным решением для покоса травы в труднодоступных местах, с которыми не справляется колесная газонокосилка. В качестве режущего инструмента в триммерах используются металлические ножи либо специальная леска, которая заправляется в катушку триммера. Но, к сожалению, триммерные головки в процессе эксплуатации со временем приходят в негодность. Некоторые неисправности можно устранить своими руками, а при некоторых понадобится полная замена косильной головки.

Содержание

Устройство катушки триммера

Косильные головки для триммеров бывают разных конструкций — как простых, так и сложных. На рисунке ниже показана полуавтоматическая триммерная головка от мотокосы Husqvarna (Хускварна) в разобранном виде.

Данный тип головки присутствует в комплектации большинства бензокосилок и электротриммеров, таких как Stihl (Штиль), Patriot (Патриот), Champion (Чемпион), Bosch (Бош), Huter (Хутер) и других. Устройство косильной головки достаточно простое. В ее состав входят следующие детали:

  • основание косильной головки;
  • кнопка для полуавтоматической подачи корда;
  • шпулька (катушка), в которую заправляется леска;
  • пружина;
  • проушины — через них леска выходит наружу;
  • крышка триммерной головки;
  • леска (корд).

Также существуют более простые триммерные головки, показанные на следующем фото.

Все эти насадки не позволяют менять длину лески в полуавтоматическом режиме (после нажатия кнопки). В случае обрыва корда, приходится останавливать косилку и менять его вручную.

Основные неисправности катушки

Пользователи электротриммера и бензокосы нередко сталкиваются с проблемой, связанной с полуавтоматической косильной головкой. Неисправности катушки могут быть следующие:

  • леска не удлиняется автоматически;
  • корд самопроизвольно выходит из катушки.

Леска не удлиняется автоматически

Если при легком ударе кнопкой катушки триммера о землю леска не удлиняется, то причины этого могут быть следующие.

Вариант 1 — произошло закусывание, т.е. зажатие корда между витками. Данная проблема обычно появляется, если пользователь наматывал леску на катушку неровно, с пересечением витков, либо наматывал ее с недостаточным натяжением. В последнем случае, при вращении косильной головки на больших оборотах под воздействием центробежной силы корд начинает затягиваться, в результате чего возможно межвитковое зажатие лески. Для устранения проблемы придется разобрать катушку на триммере и перемотать корд правильно, то есть ровными витками с хорошим натяжением.

Вариант 2 — слишком короткие концы выступают из головки. Леска может не выходить при ударе о землю, если ее концы, торчащие из головки, недостаточной длины (короткие). В таком случае центробежной силы недостаточно, чтобы леска вытянулась. Поэтому требуется остановить агрегат (заглушить двигатель или отключить электротриммер от сети) и вытянуть леску вручную, предварительно нажав на кнопку.

Вариант 3 — леска спаялась внутри косильной головки. Это приводит к тому, что катушка стопорится и не крутится при нажатии кнопки. В основном, это происходит по нескольким причинам: плохое качество корда, перегрев катушки при продолжительной работе агрегата, удар лески о твердые предметы.

  1. В первом случае корд сторонних производителей может быть сделан из некачественных и легкоплавких материалов, которые не выдерживают механическую и температурную нагрузку. Поэтому следует отдавать предпочтение “фирменным” лескам.
  2. Но, если вы все же приобрели леску неизвестного качества, и она часто спаивается во время работы, то можно последовать примеру некоторых пользователей, которые после заправки корда в катушку смачивают его либо силиконовой смазкой (из баллончика), либо минеральным маслом. Эта процедура намного уменьшает вероятность спаивания между собой витков лески.
  3. Также леска может спаяться, если во время кошения она ударяется о твердый предмет (камень, забор, сухую ветку и т.д.). В результате этого она немного растягивается и с большой скоростью втягивается обратно в головку. От трения корд нагревается, и витки его слипаются. Единственное, что можно сделать для устранения данной неисправности – это открыть катушку триммера и перемотать леску.

Корд самопроизвольно удлиняется

Бывают ситуации, когда пользователь триммера замечает очень быстрый расход лески. При этом он ни разу не бил кнопкой о землю для удлинения лески. Причиной того, что леска самопроизвольно удлиняется, обрезаясь о специальный нож на кожухе аппарата, может послужить отсутствие пружины в косильной головке. Часто начинающие пользователи косилок, пытаясь зарядить леску в катушку, забывают установить прижимную пружину в головку, или вовсе теряют ее при открывании крышки, и в дальнейшем, даже не подозревают о ее существовании.

Также леска может удлиняться без применения кнопки, если пружина ослабла. Если проверка пружины подтвердила этот факт, то под нее необходимо подложить несколько шайб, чтобы усилить ее прижимные свойства.

Как снять катушку и заменить леску

Владельцы триммеров, в основном новички, приходят в замешательство, граничащее с паникой, когда появляется надобность поменять режущий инструмент или леску в катушке. Очень часто при попытке открутить косильную головку пользователи просто приводят ее в негодность, не подозревая, что она откручивается в обратную сторону. Чтобы этого не произошло, если потребуется замена инструмента, рекомендуется ознакомиться с пошаговой инструкцией, приведенной далее.

  1. Прежде чем заправить леску в катушку, заглушите двигатель мотокосы или обесточьте электротриммер, чтобы избежать травм, которые могут возникнуть при случайном запуске вращения режущего инструмента.
  2. Открутите насадку, закрепленную на валу редуктора. Чтобы это сделать, вал необходимо зафиксировать, совместив отверстия на шайбе и на оси, и вставив в них металлический прут или отвертку.
  3. Открутите насадку. Следует знать, что резьба на валу левая. Поэтому крутить катушку триммера следует вправо, то есть по часовой стрелке.
  4. Разберите косильную головку. Чаще всего крышка головки крепится на фиксаторах. Чтобы снять ее, потребуется эти фиксаторы утопить в корпус, отжимая края крышку. В случае, если на вашем триммере установлена полуавтоматическая косильная головка, имеющая кнопку снизу, то разборка насадки должна производиться аккуратно, поскольку можно потерять пружину, которая иногда вылетает при снятии крышки.
  5. Отрежьте необходимое количество лески. Обычно ее длина составляет 5 метров. Применяйте корд такого диаметра, какой указан в инструкции к инструменту. Не рекомендуется превышать максимальный диаметр лески, поскольку это приведет к повышенной нагрузке на двигатель и большему расходу бензина.
  6. Найдите середину отрезка корда, сложив его пополам. У вас получится петля.
  7. Внутри катушки прорезаны специальные пазы (могут быть отверстия). Вставьте петлю из лески в этот паз.
  8. Намотайте леску на катушку, поворачивая ее против часовой стрелки. Заправлять корд нужно максимально ровно, витки должны ложиться без перекрытия и с хорошим натяжением. Когда намотка будет закончена, оставьте свободные концы лески длиной около 20 см и зафиксируйте их в пазах, находящихся на бортиках катушки.
  9. Соберите косильную головку. Перед тем, как окончательно собрать насадку, не забудьте вставить пружину и шайбу (если она имеется). Установите катушку в корпус, а концы корда проденьте сквозь отверстия или проушины.
  10. Оденьте крышку и зафиксируйте ее защелками.
  11. Прикрутите насадку обратно на вал редуктора, также зафиксировав его отверткой. Закручивать катушку триммера потребуется влево (против ч. стрелки).

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

  1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
  2. Вырежьте диск с помощью лобзика или ножовки по металлу.
  3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
  4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
  5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

Популярные триммеры 2018 года

Триммер СОЮЗ БТС-9252Л

Триммер Hammer MTK33LE

Триммер PATRIOT PT 3555 ES

Триммер Huter GGT-800S

Триммер Интерскол КБ-25/33В

каким образом открутить часть головки для замены лески, как разобрать бобину, или барабан, разного типа электрической и другой мотокосы?

Триммерная катушка, она же косильная головка, предназначена для стрижки травы с помощью лески и, за исключением самых простых моделей, сделанных штамповкой из стального листа, является сложным разборным устройством.

Описание разборки этой детали приведено в руководстве по эксплуатации триммера, но этот документ не всегда под рукой, а также на этом устройстве может быть установлена катушка другого типа.

Поэтому каждому владельцу такого садового инструмента будет полезной подробная инструкция по разборке головок всех конструкций.

Расскажем пошагово, как открыть и разобрать головку (катушку, барабан, бобину) электрического и другого триммера для замены лески и диагностики неисправностей.

Содержание

  • Типы косильных головок и как их разобрать?
    • Механические разборные
    • Автоматические и полуавтоматические
  • Полезные видео
  • Заключение

Типы косильных головок и как их разобрать?

Все косильные головки, за исключением механических неразборных, можно разделить на 3 типа:

  • механические разборные;
  • автоматические;
  • полуавтоматические.

Механические разборные

Эти устройства состоят из двух или трех частей:

  • верхней;
  • нижней;
  • фиксирующей (есть не на всех моделях).

Верхняя часть оснащена резьбой для крепления на валу редуктора и соединения с нижней деталью. В свою очередь, в нижней детали двухкомпонентных изделий лишь одна резьба, а трехкомпонентных две – для соединения с верхним элементом и фиксирующей частью.

В триммерных головках, состоящих лишь из двух деталей, в верхней половине прорезаны канавки для укладки лески определенного диаметра, встречаются модели с увеличенным числом канавок, позволяющих использовать корд разной толщины.

У изделий, состоящих из трех частей, в нижней детали просверлены отверстия, позволяющие вставлять леску с большим разбросом размеров, а надежное удержание корда обеспечивает ввинчивание фиксатора.

Чтобы разобрать двухкомпонентную катушку для замены лески или ремонта, поступайте так:

  • переверните триммер, чтобы косильная головка оказалась сверху;
  • зафиксируйте вал редуктора маленьким шестигранником или любым другим подходящим инструментом;
  • очистите отверстие на нижней стороне от остатков травы и вставьте в него штатный ключ (большой шестигранник), идущий в комплекте;
  • поверните ключ против часовой стрелки, если у вас триммер с изогнутой штангой, или по часовой, если с прямой;
  • выкрутите нижнюю часть полностью (ключом или рукой) и снимите с верхней части.

Чтобы разобрать трехкомпонентную катушку, поступайте так:

  • выкрутите фиксирующую деталь по описанному в предыдущем списке алгоритму;
  • вытащите леску;
  • обхватив рукой нижнюю часть или вставив в отверстия для лески подходящий инструмент, поверните в соответствующую сторону;
  • открутите полностью и отделите от верхней части.

Автоматические и полуавтоматические

Такие катушки изготовлены из пластика и при ударе кнопкой о землю дозированно выпускают леску, причем корд выходит из головки под действием центробежной силы, то есть внутренний механизм не выталкивает ее наружу, а позволяет выходить.

Разница между обоими типами катушек лишь в способе зарядки из режущей струной:

  • автоматические заправляют без разборки, то есть вставляют корд и с помощью кнопки накручивают его на шпулю;
  • полуавтоматические сначала разбирают, затем наматывают леску на шпулю, после чего собирают.

Несмотря на такие отличия, методика их разборки одинакова.

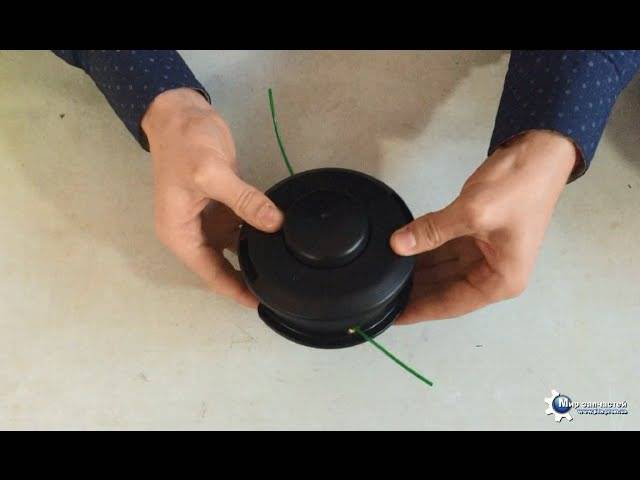

Чтобы разобрать автоматическую или полуавтоматическую катушку, действуйте так:

  1. Переверните триммер, чтобы косильная головка оказалась сверху.
  2. Очистите боковую поверхность катушки от остатков травы, найдите на ней язычки фиксаторов, обычно на них написано «Push».
  3. Если у вас сильные пальцы, то нажмите одновременно оба язычка, если же силы не хватает, то нажмите один. Если же силы не хватает и на это, не отчаивайтесь, используйте отвертку или любой подручный инструмент.
  4. Когда отщелкните оба язычка, снимите нижнюю крышку.
  5. Вытащите из корпуса катушки внутренности (шпулю, пружину, кнопку, а на автоматических головках еще и направляющую пластину).
  6. Не потеряйте пружину и пластину.

Поступая по нашим рекомендациям, вы сможете разобрать любую автоматическую или полуавтоматическую катушку, вне зависимости от ее модели и производителя.

Полезные видео

Предлагаем посмотреть видео о том, как разобрать триммерную головку с разным устройством, чтобы поменять леску:

И еще одно видео о том, как разбирается катушка автомат:

Заключение

Благодаря стандартизации любую катушку определенного типа, вне зависимости от ее размера или производителя, разбирают по общему принципу.

Теперь вы знаете, как разбирают катушки разных типов, а значит сможете выполнить эту операцию, даже если у вас под рукой нет инструкции по эксплуатации триммера или на нем установлена иная косильная головка.

Как быстро удалить голову травоядки?

Ежедневный садовник

Если вы когда-нибудь пытались изменить линейку своей травоядки, вы знаете, как это может быть неприятно, особенно если у вас есть опыт работы с более массивными машинами, такими как самоходная газонокосилка или самоходная газонокосилка. Однако многие люди не знают, что есть более быстрый и простой способ закончить эту надоедливую работу.

Вместо того, чтобы терять самообладание, нервы и время из-за неаккуратно скручивающихся катушек, выберите замену головки блока. Это, конечно, не единственная причина замены головки триммера, но какой бы ни была причина, процедура замены этой детали травоядки всегда одинакова. Давайте вместе научимся это делать.



Содержание

Что такое голова травоеда?

Давайте начнем с выяснения того, что на самом деле представляет собой головка косилки для сорняков. Что ж, это одна из важнейших частей вашего устройства, которая содержит так называемую «триммерную леску » на катушке.

Кроме того, в нижней части вы можете найти относительно небольшой выступ, который позволяет удлинить леску, когда вам это нужно. После того, как вы нажмете курок газа на вашей машине, он включит головку триммера. Затем он почти сразу начнет вращаться через кабель в шахте.

В общем, когда вы используете леску для более существенной работы, чем рекомендуется, вам нужно будет время от времени заменять головку триммера. Вне зависимости от того, бензиновая у вас или электрическая травоядка , процесс замены ее головки достаточно схож.

Возможные вариации в процедурах монтажа обычно весьма незначительны и зависят от марки вашей травоядки.

Я дам вам универсальные правила выполнения этой работы, но если вы хотите быть точным или все еще не уверены в небольших различиях между моделями, вы всегда можете воспользоваться инструкцией, прежде чем приступать к установке новой головки.

Процедура замены

Как всегда, когда вам нужно что-то заменить на травоядном, вы должны начать процедуру с очистки. После выключения двигателя дайте устройству полностью остыть.

Если у вас электрическая модель, следующим шагом будет отсоединение шнура питания. Если у вас газонокосилка , достаточно отсоединить колпачок свечи зажигания.

Следующим шагом будет протирание головки вашего устройства магазинным полотенцем, старым полотенцем или любой другой тряпкой, чтобы удалить как можно больше мусора и обрезков травы. Когда головка триммера очистится, можно приступать к ее снятию.

Еще одно! Своевременно определите тип стопорной гайки и треугольного адаптера, которые подходят к резьбовому валу вашего устройства. Теперь начнем!

Шаг 1. Снимите головку травоядки

В самом начале вам необходимо снять катушку лески с корпуса вашего устройства. Проверенный метод подразумевает вдавливание, скручивание и вытягивание катушки.

Возможно, голова используемой вами модели травоядки немного отличается от наиболее распространенных. В этом случае просто постарайтесь следовать инструкции по эксплуатации, прилагаемой производителем к приобретенному продукту. Тогда у вас, вероятно, не возникнет проблем со снятием старой головы.

Если у вас стандартная модель пожирателя сорняков, вам нужно найти стопорную гайку или болт, которыми головка крепится к устройству. Открутите его и снимите. Не путайте с направлением их откручивания. В зависимости от производителя, некоторые из этих деталей будут иметь обратную резьбу.

Шаг 2. Ослабьте головку травосборника. Чтобы сделать эту часть правильно, посмотрите на голову, где вы должны сначала найти два маленьких отверстия. Один находится во внутренней, а другой во внешней части головки триммера.

Вставьте меньшую отвертку в эти два отверстия, чтобы зафиксировать ее в желаемом положении. Затем вы должны использовать разводной ключ, чтобы снять центральную гайку и снять старую головку.

Снимите головку с помощью беспроводной отвертки и попытайтесь ослабить ее. Если вы все сделали правильно, достаточно будет стянуть гайку, расположенную в нижней части вала.

Шаг 3. Закрепите новую головку на травосборнике

Установите новую головку на вал устройства и с помощью отвертки закройте отверстия. После этого, если используемая вами модель имеет внешнюю гайку, вам необходимо заменить ее с помощью разводного ключа.

Вставьте два конца катушки лески в отверстия на внешней части головы, но ненадолго оставьте ее свободной. Затем вам просто нужно затянуть нижнюю ручку на новой головке.

Необходимые инструменты для снятия головки травоядки

Чтобы заменить головку травоядки, вам понадобится подходящий инструмент, достаточно времени и немного навыков. В общем, вам понадобятся следующие вещи:

  • Новый насадка для поедания сорняков
  • Строка
  • Хозяйственное полотенце, старое полотенце или любые другие тряпки для уборки
  • Маленькая отвертка
  • Разводной ключ
  • Отвертка с плоской головкой

Эта работа не слишком сложна, и вы можете сделать ее самостоятельно. Просто внимательно следуйте инструкциям, и все будет хорошо.

Предупреждения

Не приступайте к этой работе, пока не будут приняты необходимые меры безопасности. Имейте в виду, что линия вашего травоядного будет двигаться очень быстро, пока устройство включено.

Если вы замените головку неправильно, есть вероятность травмировать себя, других людей или животных рядом с вами при следующем использовании устройства.

Всегда следуйте инструкциям, приведенным в руководстве пользователя, которое производитель прилагает к приобретенному изделию. У большинства травоедов одинаковые головы, и удаление их почти одинаковое.

Однако есть несколько брендов, модели которых требуют другого подхода. Если у вас есть один из них, найдите отличия, следуйте рекомендациям, и у вас не возникнет проблем закончить работу так, как вы хотите.

Не забудьте закрепить!

Как снять электрическую головку триммера Black & Decker

от Carter

Black & Decker производит одни из лучших электрических триммеров. Они легкие и идеально подходят для домашнего использования. Поскольку триммеры не используют бензин, у них меньше механических проблем. Однако, как и у других триммеров, струна рано или поздно закончится. Если это произойдет, у вас есть два варианта решения проблемы.

Вы можете либо повторно натянуть шпулю, либо заменить головку на предварительно натянутую. Чтобы починить триммер для струн Black and Decker любым из двух способов, вам потребуются только обычные инструменты в вашей мастерской. Однако из-за сложности перенатяжки головки триммера целесообразно снять ее и заменить на новую.

Итак, как снять головку электрического триммера Black and Decker? Во-первых, убедитесь, что триммер остыл. В нижней части головки триммера снимите регулировочную ручку. Используя маленькую отвертку, удалите винты, удерживающие головку триммера на месте. Чтобы снять гайку в центре, используйте гаечный ключ. Наконец, вытащите головку из триммера.

Замена триммерной головки Black and Decker

Хотя замена неисправной триммерной головки не является сложной процедурой, вам необходимо иметь правильный набор инструментов. Вам может понадобиться отвертка, гаечный ключ и хозяйственное полотенце. Кроме того, надевайте защитную одежду, такую ​​как закрытая обувь, очки и длинные брюки.

Для замены головки триммера:

1. Протрите головку триммера

Протрите головку триммера салфеткой. Основная цель на этом этапе – убрать остатки травы и обрезки. Процесс может занять больше времени, если на головке триммера больше грязи.

2. Снимите головку

После очистки головки триммера ее необходимо отделить от машины. Поскольку разные производители имеют разное расположение винтов, начните с ручки.

  • Найдите регулировочную ручку на кнопке на головке триммера.
  • Поверните ручку отбойника против часовой стрелки.
  • После того, как вы сняли рукоятку отбойника, вытащите катушку триммерной лески из головки.
  • С помощью отвертки удалите винты, удерживающие головку на месте.
  • Для центральной гайки используйте гаечный ключ.
  • Снимите головку триммера с вала триммера.

Это механический процесс, который означает, что вы должны защищать глаза, руки и пальцы ног от любой опасности. Кроме того, будьте осторожны, чтобы не сломать любую другую часть.

3. Установите новую головку триммера на вал

Последний шаг – установка новой сменной головки триммера Black and Decker на вал.

  • Начните с установки центральной гайки с помощью гаечного ключа. Однако не затягивайте его на этом этапе.
  • С помощью отвертки вставьте два маленьких винта в маленькие отверстия.
  • Затяните два винта
  • Вернитесь к центральной гайке, затяните ее тоже.
  • Установите ручку отбойника на место.

Если вы никогда не снимали головку триммера, золотое правило — не торопитесь.

После того, как вы установили триммерную головку, вы можете попробовать ее использовать. Если он работает идеально, вам не нужно повторять процесс. Однако, если головка триммера неудобна, повторите описанные выше шаги и затяните винты.

В некоторых неудачных случаях повторная затяжка винтов может не решить проблему. В этом случае обратитесь за помощью в Black & Decker.

Обратитесь в службу поддержки Black & Decker

В некоторых случаях замена головки триммера может не решить проблему автоматической подачи. Если какое-либо из вышеперечисленных решений не сработало, окончательным решением является обращение к представителю службы поддержки клиентов. Компания потребует от вас заполнить запрос. Как только они его получат, они перенаправят вас к ближайшему продавцу.

Если электрический триммер находится на гарантии, все расходы на ремонт берет на себя продавец. Однако, если он не находится на гарантии, вы можете оплатить стоимость ремонта.

Починили электрическую головку триммера Black & Decker?

Снятие электрической головки триммера Black & Decker и замена ее новым триммером экономит время. Тем не менее, вы должны иметь подходящие инструменты и убедиться, что ваши руки, пальцы ног и глаза защищены от потенциальной опасности.

➜
