Столы координатные крестовые для фрезерных и сверлильных станков
Столы координатные неповоротные предназначены для использования в
качестве дополнительной оснастки преимущественно на
универсальных фрезерных, шлифовальных, сверлильных станках.
Сортировать по:
Популярности
Возрастанию цены
↑
Убыванию цены
↓
Наличию
Показывать по:
306090
Код товара: 35698
В наличии 17 шт.
Крестовинный стол Proma G-5757 (312х140мм)
Ширина стола140 мм
Длина стола312 мм
Ход по Х203 мм
Ход по Y125 мм
Масса17 кг
Код товара: 35699
В наличии 77 шт.
Крестовинный стол Proma KRS-475
Ширина стола155 мм
Длина стола475 мм
Ход по Х330 мм
Ход по Y150 мм
Масса24 кг
Код товара: 29609
В наличии 53 шт.
Стол 2-х координатный неповоротный АКВ-2
Ширина стола140 мм
Длина стола300 мм
Ход по Х180 мм
Ход по Y100 мм
Масса17 кг
Код товара: 29612
В наличии 18 шт.
Стол 2-х координатный поворотный АКР-1-302
Ширина стола175 мм
Длина стола225 мм
Ход по Х105 мм
Ход по Y90 мм
Масса16 кг
Код товара: 36221
В наличии 1 шт.
Стол координатный VISPROM KRS-330
Ширина стола220 мм
Длина стола330 мм
Ход по Х210 мм
Ход по Y116 мм
Масса17 кг
Код товара: 29610
В наличии 18 шт.
Стол 2-х координатный неповоротный ТС-18
Ширина стола156 мм
Длина стола473 мм
Ход по Х270 мм
Ход по Y120 мм
Масса26 кг
Код товара: 29613
В наличии 27 шт.
Стол 2-х координатный поворотный АКР-1-303
Ширина стола220 мм
Длина стола330 мм
Ход по Х190 мм
Ход по Y100 мм
Масса28 кг
Код товара: 29611
В наличии 6 шт.
Стол 2-х координатный неповоротный с фиксаторами BF-30
Ширина стола180 мм
Длина стола700 мм
Ход по Х280 мм
Ход по Y175 мм
Масса45 кг
Код товара: 29616
В наличии 14 шт.
Стол координатный неповоротный АКВ-1
Ширина стола140 мм
Длина стола300 мм
Ход по Х180 мм
Масса13 кг
Код товара: 36222
В наличии 17 шт.
Стол поворотный координатный VISPROM KRS-225R
Ширина стола175 мм
Длина стола225 мм
Ход по Х130 мм
Ход по Y120 мм
Масса16 кг
Код товара: 36224
В наличии 28 шт.
Стол поворотный координатный VISPROM KRS-425R
Ширина стола240 мм
Длина стола425 мм
Ход по Х225 мм
Ход по Y150 мм
Масса48 кг
Код товара: 29608
В наличии 40 шт.
Стол 2-х координатный неповоротный АКР-1-201
Ширина стола100 мм
Длина стола185 мм
Ход по Х80 мм
Ход по Y50 мм
Масса11 кг
Код товара: 36426
В наличии 11 шт.
Стол 2-х координатный неповоротный с фиксаторами BF-16
Ширина стола120 мм
Длина стола400 мм
Ход по Х220 мм
Ход по Y160 мм
Масса24 кг
Код товара: 29615
В наличии 8 шт.
Стол 2-х координатный поворотный АКР-1-305
Ширина стола240 мм
Длина стола600 мм
Ход по Х400 мм
Ход по Y150 мм
Масса55 кг
Код товара: 36223
В наличии 7 шт.
Стол поворотный координатный VISPROM KRS-330R
Ширина стола220 мм
Длина стола330 мм
Ход по Х190 мм
Ход по Y100 мм
Масса28 кг
Код товара: 42136
В наличии 1 шт.
Стол координатный наклоняемый VISPROM KTT-300
Ширина стола241 мм
Длина стола302 мм
Масса34 кг
Код товара: 36427
В наличии 6 шт.
Стол 2-х координатный неповоротный с фиксаторами АКР-2-204
Ширина стола240 мм
Длина стола425 мм
Ход по Х225 мм
Ход по Y150 мм
Масса44 кг
Код товара: 42131
В наличии 2 шт.
Стол координатный наклоняемый PROMA KTT-180
Ширина стола130 мм
Длина стола180 мм
Масса8 кг
Код товара: 42134
В наличии 8 шт.
Стол координатный наклоняемый поворотный VISPROM KTT-180R
Ширина стола130 мм
Длина стола180 мм
Масса13 кг
Код товара: 40171
В наличии 2 шт.
Стол координатный поворотный наклоняемый WTS-12
Ширина стола241 мм
Длина стола302 мм
Масса52 кг
Код товара: 40170
В наличии 7 шт.
Стол координатный поворотный наклоняемый WTS-10
Ширина стола180 мм
Длина стола255 мм
Масса33 кг
Код товара: 40166
В наличии 3 шт.
Стол координатный неповоротный наклоняемый WT-10
Ширина стола180 мм
Длина стола225 мм
Масса21 кг
Код товара: 40168
В наличии 4 шт.
Стол координатный неповоротный наклоняемый WT-15
Ширина стола255 мм
Длина стола381 мм
Масса58 кг
Код товара: 40165
В наличии 4 шт.
Стол координатный неповоротный наклоняемый WT-7
Ширина стола130 мм
Длина стола180 мм
Масса8 кг
Код товара: 40167
В наличии 1 шт.
Стол координатный неповоротный наклоняемый WT-12
Ширина стола241 мм
Длина стола302 мм
Масса34 кг
Код товара: 56992
В наличии 4 шт.
Стол поворотный горизонтально-вертикальный круглый d320мм «CNIC» (ТSL-320)
Стол поворотный горизонтально-вертикальный круглый d320мм «CNIC» (ТSL-320)
Код товара: 33837
Стол крестовинный К411
Длина стола200 мм
Ширина стола90 мм
Ход по Х100 мм
Ход по Y70 мм
Код товара: 35702
Нет в наличии
Фрезерное приспособление наклонное-поворотное, стол 100х125мм
Масса4 кг
Код товара: 36219
Нет в наличии
Стол координатный VISPROM KRS-185
Ширина стола100 мм
Длина стола185 мм
Ход по Х80 мм
Ход по Y50 мм
Масса11 кг
Код товара: 34485
Нет в наличии
Регулируемый наклонный стол
Регулируемый наклонный стол
Сортировать по:
Популярности
Возрастанию цены
↑
Убыванию цены
↓
Наличию
Показывать по:
306090
- «
- 1
- 2
- »
Использование стола позволяет успешно выполнять такие операции
как продольно-поперечное фрезерование, сверление и шлифование,
фрезерование пазов, уступов и других элементов детали через
необходимые расстояния, а так же производить разметку и
контрольные измерения.
Отзывы
Изготовители
JET (Швейцария)
PROMA (Чехия)
Optimum (Германия)
ЭНКОР КОРВЕТ (Китай)
CNIC
Выбираем координатный стол для сверлильного станка © Геостарт
Выбираем координатный стол для сверлильного станка

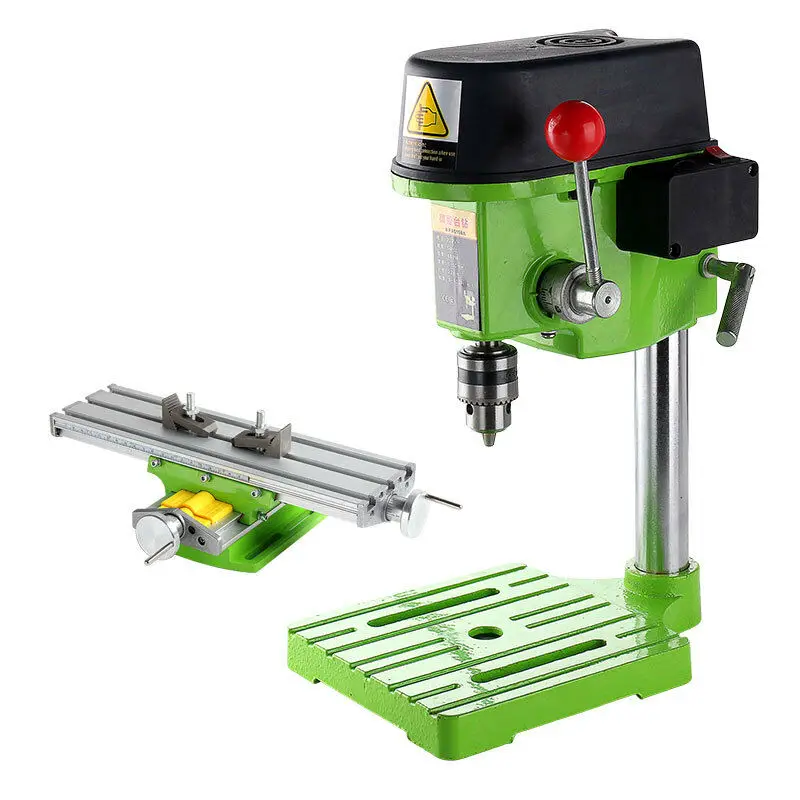

Сверлильный станок – специальное оборудование для обработки различных материалов. Улучшить и ускорить работу установки поможет дополнительное приспособление в виде координатного стола. Стоит подробнее рассмотреть особенности изделия, возможности и нюансы выбора.
Общее описание

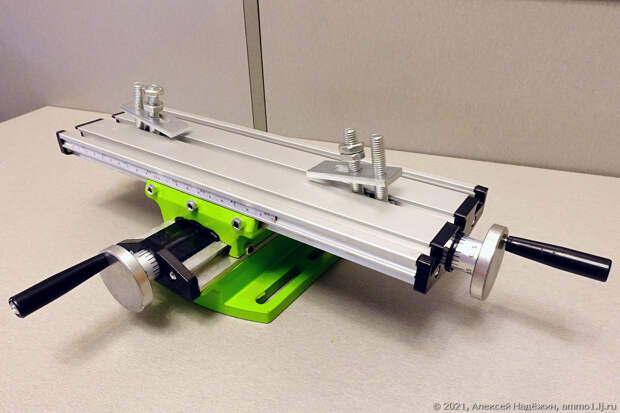

Координатный стол представляет собой подвижную платформу, выполненную из легированной стали высокой прочности.
Поверхность приспособления обрабатывают антикоррозийными составами. Главное назначение – фиксация обрабатываемой на станке заготовки. Выделяют несколько способов крепления детали, среди распространенных:
использование механических крепежей;
применение вакуумных устройств;
задействование собственного веса габаритных конструкций.
Координатные столы обладают различным количеством степеней свободы: от 2 до 3. Часть производимых моделей способна перемещаться исключительно в горизонтальной плоскости, остальные могут менять положение в вертикали.
Столы с двумя степенями свободы используют преимущественно для обработки плоских заготовок. Вторые подходят для работы с деталями со сложной конфигурацией.
Такие столы устанавливают на станки, которые стоят на крупных промышленных предприятиях, где происходит обработка больших объемов материала.
Стол крепится к станку таким образом, чтобы впоследствии было возможно его перемещение. За смену положения приспособления отвечают следующие виды приводов:
механический;

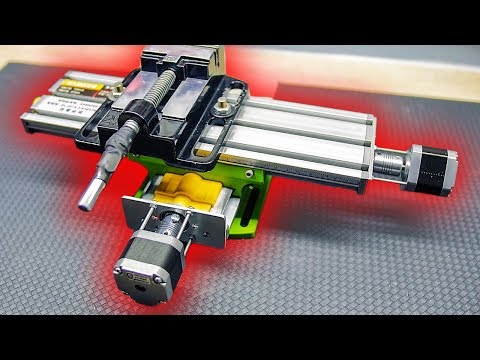

электрический;
с системой ЧПУ.
У каждого стола также есть основание, которое обеспечивает долгий срок службы изделия и повышает его прочность. Обычно основание изготавливают из:
стали;
чугуна;
легких сплавов.
В составе последних в основе лежит алюминий. Стоит отметить, что такие конструкции подходят для обработки легких деталей, так как не способны выдержать большие нагрузки. Чаще на столах с основой из алюминия выполняют обработку деревянных и пластиковых материалов. Стальные и чугунные столы устанавливают преимущественно на промышленных станках, где речь идет о весомых нагрузках.
Дополнительные элементы столов.
Направляющие. Одни из важных компонентов, обеспечивающих перемещение стола в плоскостях. Изделие двигается с помощью кареток, установленных на рельсовые направляющие. Элементы могут иметь разную длину. При необходимости возможна стыковка с другими направляющими, если это не ухудшает движение общей конструкции.
Передачи механического типа. Отвечают за преобразование вращательного движения валов в поступательное движение кареток, обеспечивая своевременное перемещение конструкции. Производители используют три вида передач: зубчато-реечные или ременные, а также шарико-винтовые.
Координатный стол – обязательный элемент любого станка, где требуется фиксация заготовки.
Разновидности
Производители выпускают разные модели координатных столов. Классификация по конструктивной схеме предусматривает деление изделий на:

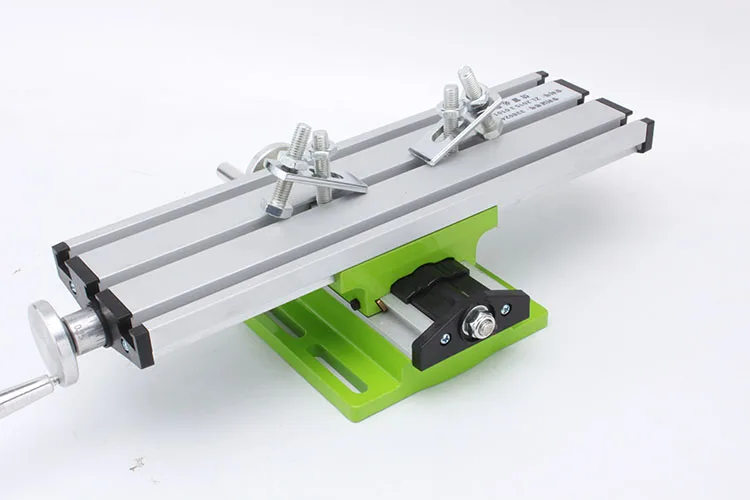

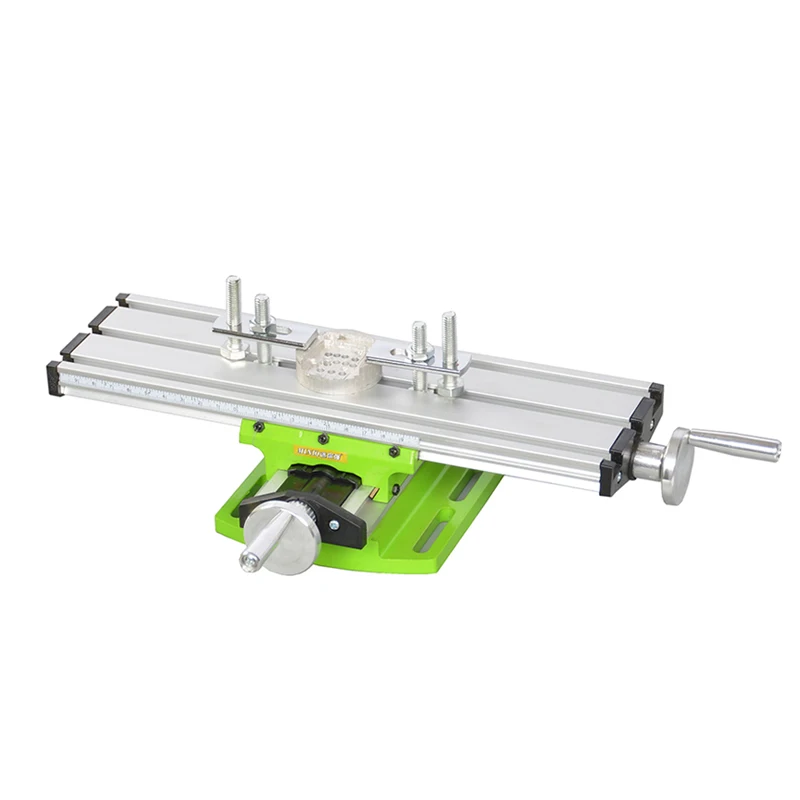

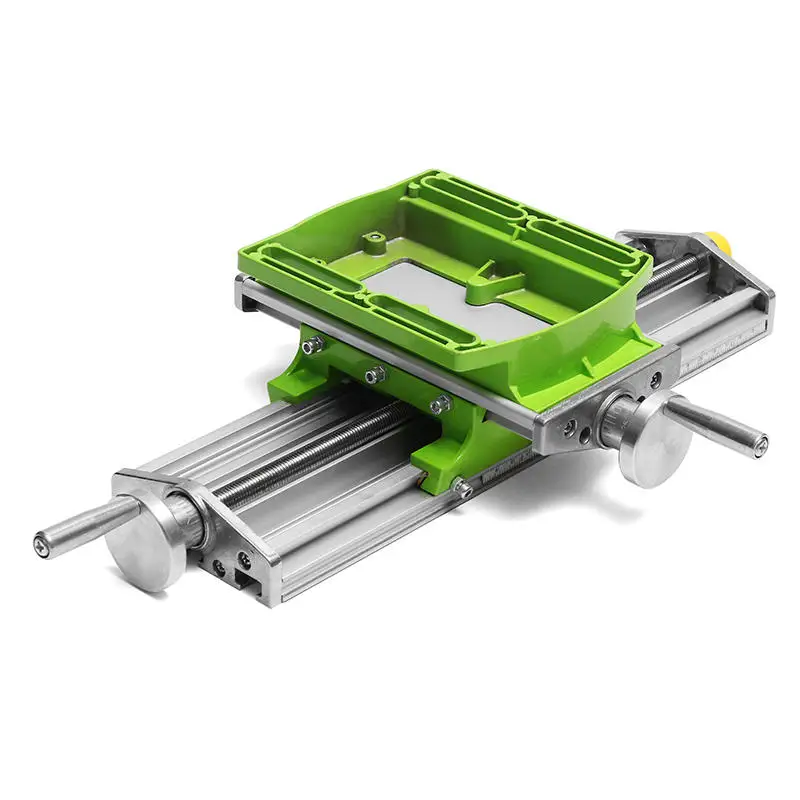

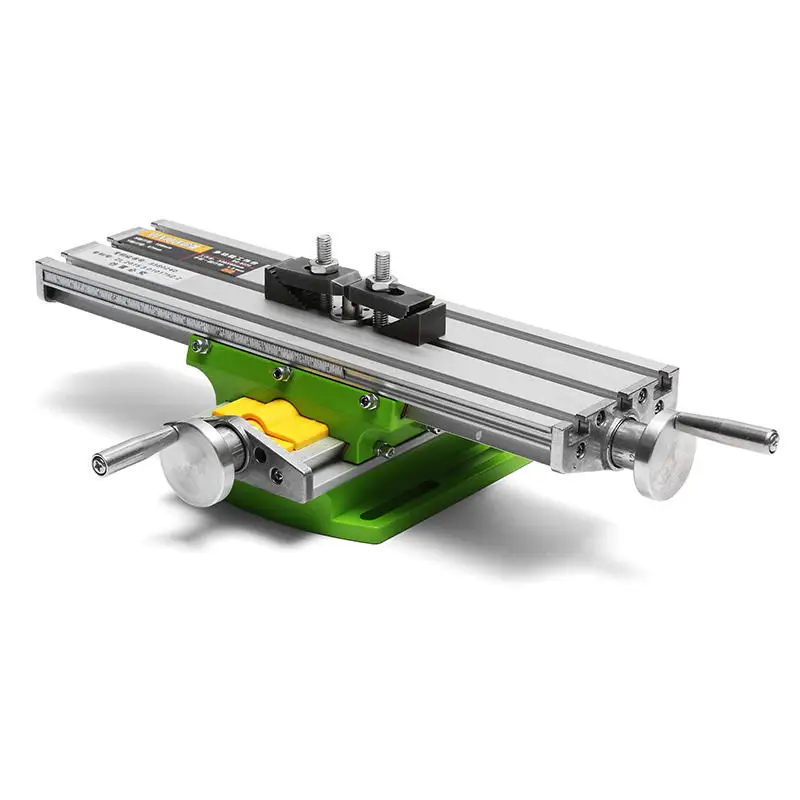

крестовые;
портальные.
Столы, собранные по первой схеме, устанавливают на универсальные сверлильные станки. Такие приспособления подходят для обработки сложных деталей, так как обеспечивают надежную фиксацию заготовок и открывают доступ к детали с трех сторон. Последнее достигается за счет конструктивных особенностей стола.
Портальные изделия монтируют на станки, где требуется формирование отверстий в заготовках. Стоит выделить длинные столы из алюминия, которые монтируют на профессиональных станках, используемых на крупных предприятиях. Использование такого приспособления повышает функциональные возможности установки, позволяя закрепить:
разъемы для инструментов;
приводы охлаждения и смазки;
нейтрализаторы вредных веществ;
устройства для удаления пыли и стружки.
Фиксация дополнительного оборудования происходит на рабочем верстаке, предусмотренном конструкцией стола.
Популярные производители и модели
Координатные поворотные столы обновляются с каждым годом. Кроме того, производители регулярно выпускают новые модели, и неудивительно, что пользователь теряется в столь широком ассортименте. Чтобы ускорить и упростить поиск подходящего приспособления, был сформирован рейтинг из топ-3 координатных стола.
KRS-185 Visprom, Proma
Стандартная модель, не предусматривающая возможность поворота. Применяется для установки на станках, где планируется фрезерование, сверление или шлифование заготовок. Стол обеспечивает надежную фиксацию заготовки с помощью предусмотренных Т-образных пазов и крепежей. Плюсы:
Изделие способно на осуществление продольной и поперечной подач.
АКР-1-303, CNIC
Координатный тип с двумя степенями свободы, способный поворачиваться. Используется в роли дополнительной оснастки на различных станках.
Длина рабочей поверхности изделия составляет 330 мм, что позволяет назвать модель компактной. Плюсы:
Единственный недостаток – отсутствие желоба для отвода СОЖ.
КТ 70, Proxxon
Стол для фрезерования заготовок, который устанавливают на сверлильные станки со станиной. Приспособление отличается компактными размерами и возможностью перемещения как в продольном, так и в поперечном направлениях. Особенности модели:
Соединение элементов регулируется вручную. При необходимости пользователь может убрать люфты.
Нюансы выбора
Покупка координатного стола требует ответственного подхода, так как рынок обладает широким многообразием моделей. При выборе приспособления стоит учитывать:
Дополнительно стоит обратить внимание на возможности изделия и соответствие параметров изделия требованиям нормативных документов.
А также мастера советуют учитывать расстояние между отверстиями для крепежа, от которых зависит надежность крепления стола к оборудованию.
Не менее важными при выборе координатного стола являются и другие факторы.
Материал. При работе с габаритными и тяжелыми деталями предпочтение стоит отдавать стальным или чугунным моделям. Если планируется обработка деревянных или других изделий небольшого веса, можно купить алюминиевую модель.
Качество шлифовки рабочей поверхности. От нее напрямую зависит точность сверления. А также стоит уточнить наличие защитного слоя, который влияет на срок службы изделия.
Тип направляющих. Чем дешевле модель, тем менее плавными будут движения. При рассмотрении этого параметра также стоит обратить внимание на тип привода.
Способ управления.
Предпочтение советуют отдавать столам, перемещение которых можно регулировать с помощью ЧПУ. Однако при использовании простого оборудования можно отдать предпочтение стандартным приспособлениям с ручным управлением.
Предпочтение советуют отдавать столам, перемещение которых можно регулировать с помощью ЧПУ. Однако при использовании простого оборудования можно отдать предпочтение стандартным приспособлениям с ручным управлением.Координатный стол – важная часть конструкции любого станка, которая обеспечивает надежную фиксацию заготовки и стабильную работу оборудования.
автор Добрынина София |
MF DRILL Стандартный XY-координатный стол для сверления
Двухосевой многофункциональный координатный стол с фиксированным основанием для профессионального использования на станках с охлаждающей жидкостью.
Предназначена для точных работ серия координатных столов MF DRILL аналогична серии MF, но для работ с применением охлаждающих жидкостей, сверл и т.д. В состав оборудования DRILL входят: канавки для сбора хладагента, маховик большого диаметра, телескопические защиты на продольной оси для механизма гайки и шпинделя и регулируемого упора для перемещения по оси X.
Координатный стол MF DRILL оптимален для операций сверления, вертикального сверления, горизонтального сверления, фрезерования, сварки, систем переноса, держателей инструмента и для любого другого механического применения, где необходим точный контроль положения XY.
Надежная и надежная конструкция линейного стола позволяет выполнять большое количество операций, сохраняя при этом точность и повторяемость позиционирования при любом типе линейного позиционирования. Промышленный стандарт и прочный координатный стол, обеспечивающий длительный срок службы.
Все элементы ручных координатных столов серии MF DRILL изготовлены из чугуна (высококачественный стабилизированный серый чугун GG25), что придает ему исключительную механическую жесткость.
Технические характеристики
• Перемещение с помощью ласточкиного хвоста с регулировкой зазора (шлифование всех поверхностей)
• Миллиметровые линейки и матовый хромированный нониус, с циферблатом и регулировкой нуля.
• Шпиндель с трапециевидной резьбой и регулируемой гайкой.
• Стопорный тормоз для фиксации XY-стола в рабочем положении
Фиксированный кроссовый стол серии MF DRILL предлагает 5 моделей различных размеров, от 240×160 до 700×400 мм полезного хода, чтобы адаптироваться к потребностям приложения и обеспечить гибкость и адаптацию к различным применениям и приложениям: все типы станков, сверла, шлифовальные, заточные, фрезерные станки, токарные станки, оптические и лазерные системы, позиционирование рабочих головок, регулировка и регулировка положения деталей в прессах, перемещение для резки, сварка, промышленная гравировка.
MF-2-Drill
Неподвижный кроссовый стол «DRILL» передвижной 240×160
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 240 |
| Y — ход [мм] | 160 |
Макс. вес [кг] | 270 |
| Макс. работа прес. [кг] | 900 |
| Вес [кг] | 46 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосевой перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. СВЕРЛИЛЬНОЕ оборудование: пазы для сбора охлаждающей жидкости, маховик большого диаметра, продольные упоры и телескопические защитные направляющие для поперечного шпинделя. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении).
Коробка для слива охлаждающей жидкости. Телескопические стальные протекторы. X-конец остановки
MF-3-Drill
Неподвижный кроссовый стол «DRILL» передвижной 350×160
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 350 |
| Y — ход [мм] | 160 |
| Макс. вес [кг] | 270 |
| Макс. работа прес. [кг] | 980 |
| Вес [кг] | 56 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосевой перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY.
СВЕРЛИЛЬНОЕ оборудование: пазы для сбора охлаждающей жидкости, маховик большого диаметра, продольные упоры и телескопические защитные направляющие для поперечного шпинделя. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении). Коробка для слива охлаждающей жидкости. Телескопические стальные протекторы. X-конец остановки
MF-4-Drill
Неподвижный кроссовый стол «DRILL» передвижной 470×240
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 470 |
| Y — ход [мм] | 240 |
Макс. вес [кг] | 290 |
| Макс. работа прес. [кг] | 1200 |
| Вес [кг] | 86 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосевой перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. СВЕРЛИЛЬНОЕ оборудование: пазы для сбора охлаждающей жидкости, маховик большого диаметра, продольные упоры и телескопические защитные направляющие для поперечного шпинделя. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении).
Коробка для слива охлаждающей жидкости. Телескопические стальные протекторы. X-конец остановки
MF-5-Drill
Неподвижный кроссовый стол «DRILL» передвижной 470×300
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 470 |
| Y — ход [мм] | 300 |
| Макс. вес [кг] | 320 |
| Макс. работа прес. [кг] | 1200 |
| Вес [кг] | 122 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосевой перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY.
СВЕРЛИЛЬНОЕ оборудование: пазы для охлаждающего коллектора и маховик большого диаметра. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении). Лоток для слива охлаждающей жидкости
MF-6-Drill
Неподвижный кроссовый стол «DRILL» передвижной 700×400
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 700 |
| Y — ход [мм] | 400 |
| Макс. вес [кг] | 900 |
Макс. работа прес. [кг] | 1350 |
| Вес [кг] | 290 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосевой перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. СВЕРЛИЛЬНОЕ оборудование: прорези для сбора охлаждающей жидкости, маховик большого диаметра и защитные кожухи по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении). Коробка для слива охлаждающей жидкости. Защита ниже в XY
MF Стандартный координатный стол XY
Двухосевой многофункциональный координатный стол XY с фиксированным основанием для профессионального использования.
Координатные столы серии MF, разработанные для точных работ, оптимальны для сверления, вертикального сверления, горизонтального сверления, фрезерования, сварки, систем перемещения, держателей инструментов и любых других механических применений, где требуется точное управление положением по осям XY.
Надежная и надежная конструкция XY Crosstable позволяет выполнять большое количество операций, сохраняя при этом точность и повторяемость позиционирования при любом типе линейного позиционирования. Классика отрасли, гарантирующая долгий срок службы.
Все элементы ручных координатных столов серии MF изготовлены из чугуна (высококачественный стабилизированный серый чугун GG25), что придает ему исключительную механическую жесткость.
Технические характеристики
• Перемещение с помощью ласточкиного хвоста с регулировкой зазора (шлифование всех поверхностей)
• Миллиметровые линейки и матовый хромированный нониус, с циферблатом и регулировкой нуля.
• Шпиндель с трапециевидной резьбой и регулируемой гайкой.
• Стопорный тормоз для фиксации XY-стола в рабочем положении
Фиксированный кроссовый стол серии MF предлагает 7 моделей различных размеров, от 120×110 до 700×400 мм полезного хода, чтобы адаптироваться к потребностям приложения и обеспечить гибкость и адаптацию к различным применениям и приложениям: все типы станков, сверл, шлифовальных, заточных, фрезерных станков, токарных станков, оптических и лазерных систем, позиционирование рабочих головок, регулировка и регулировка положения деталей в прессах, перемещение для резки, сварка, промышленная гравировка.
MF-0
Фиксированный кроссовый стол XY передвижной 120×110
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 120 |
| Y — ход [мм] | 110 |
Макс. вес [кг] | 55 |
| Макс. работа прес. [кг] | 500 |
| Вес [кг] | 16 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с треугольной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении)
MF-1
Фиксированный кроссовый стол XY передвижной 190×130
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 190 |
| Y — ход [мм] | 130 |
Макс. вес [кг] | 105 |
| Макс. работа прес. [кг] | 700 |
| Вес [кг] | 33 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении)
MF-2
Фиксированный кроссовый стол XY передвижной 240×160
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 240 |
| Y — ход [мм] | 160 |
Макс. вес [кг] | 270 |
| Макс. работа прес. [кг] | 900 |
| Вес [кг] | 46 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении)
MF-3
Фиксированный кроссовый стол XY передвижной 350×160
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 350 |
| Y — ход [мм] | 160 |
Макс. вес [кг] | 270 |
| Макс. работа прес. [кг] | 980 |
| Вес [кг] | 56 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении)
MF-4
Фиксированный кроссовый стол XY передвижной 470×240
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 470 |
| Y — ход [мм] | 240 |
Макс. вес [кг] | 290 |
| Макс. работа прес. [кг] | 1200 |
| Вес [кг] | 86 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении). Дренажная коробка охлаждающей жидкости в Т-образном пазе стола.
MF-5
Фиксированный кроссовый стол XY передвижной 470×300
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 470 |
| Y — ход [мм] | 300 |
Макс. вес [кг] | 320 |
| Макс. работа прес. [кг] | 1200 |
| Вес [кг] | 122 |
Чертежи и документы
Скачать PDF
Скачать чертежи STEP
Фиксированный двухосный перекрестный стол, предназначенный для использования на сверлильных, фрезерных, тампопечатных машинах, специальных узлах переноса и в любых механических приложениях, в которых необходимо контролировать и регулировать перемещение по осям XY. Все элементы из стабилизированного чугуна GG25. Все поверхности со шлифованной отделкой. Миллиметровые правила в XY. Нониус/нониус матовый хром. Циферблат с установкой нуля. Шпиндель с трапециевидной резьбой. Регулируемая гайка шпинделя. Стандартная фиксация по осям XY (винт M6 для фиксации направляющих типа «ласточкин хвост» в рабочем положении). Дренажная коробка охлаждающей жидкости в Т-образном пазе стола.
MF-6
Фиксированный кроссовый стол XY передвижной 700×400
Передний
Сигуиенте
Технические характеристики
| X — Путь [мм] | 700 |
| Y — ход [мм] | 400 |
Макс. ➜ |
