Монтажные коробки для розеток и выключателей: Коробка монтажная под розетку: особенности выбора и установки

Коробка монтажная под розетку: особенности выбора и установки

Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.

Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.

Содержание

• 1 Выбор коробки для розеток и выключателей
• 2 Установка коробки
• 3 Установка в гипсокартонную стену
• 4 Установка в деревянную стену
• 5 Заключение

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

• Материал, из которого изготовлена стена.
• Размер и форму отверстия под розетку или выключатель.
• Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике.  Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Коробки для розеток и выключателей(Подрозетники).Виды и установка

Старая розетка пришла в негодность, ее необходимо демонтировать, проштробить стену для монтажа новой розетки, укрепить подрозетник на стене. Коробки для розеток нужны для надежного крепления выключателя или розетки в приготовленном отверстии в стене. Для деревянных домов это изделие особенно актуально, так как подрозетник предохраняет стену от возгорания при неисправностях в розетке.

Подрозетники изготавливают из нескольких материалов в зависимости от применения каждого вида изделия. Существуют основные материалы для подрозетников:

• Пластмасса. Она широко применяема. Есть варианты негорючей пластмассы, можно монтировать коробку для розеток в деревянной постройке.

• Металл. Изделия из металла все реже применяются в подрозетниках. Металл предохраняет стену от возгорания, но зато является проводником электрического тока. По соображениям безопасности такие коробки в последнее время не находят широкого применения.

• Дерево. Наружные типы розеток устанавливают на деревянную накладку, на стене. Такой способ применяется при наличии электропроводки открытого типа. Ранее таким методом пользовались часто, но сейчас от него практически отказались, так как в основном используется скрытая проводка в стене.

Особенности конструкции

Коробки для розеток отличаются друг от друга по конструктивным особенностям. Есть стаканы для выключателей и розеток для монтажа в бетоне и в гипсокартоне. Разница заключается в том, что для гипсовых стен на стакане имеются прижимные лапки для фиксации стакана в стене.

Простые пластмассовые стаканы не отличаются по форме от металлических, используются для монтажа в бетон, газобетон или кирпич. Могут также устанавливаться в пеноблоки. Крепление таких стаканов осуществляется путем наложения алебастра слоем в приготовленное отверстие.

Также подрозетники разделяются по типам установки: открытого и скрытого. Открытый способ монтажа для стаканов применяют в случае фиксации на плинтусе, когда проводка прокладывается в плинтусе. Скрытый тип нами уже рассмотрен, это обычный подрозетник без ушек или с ними.

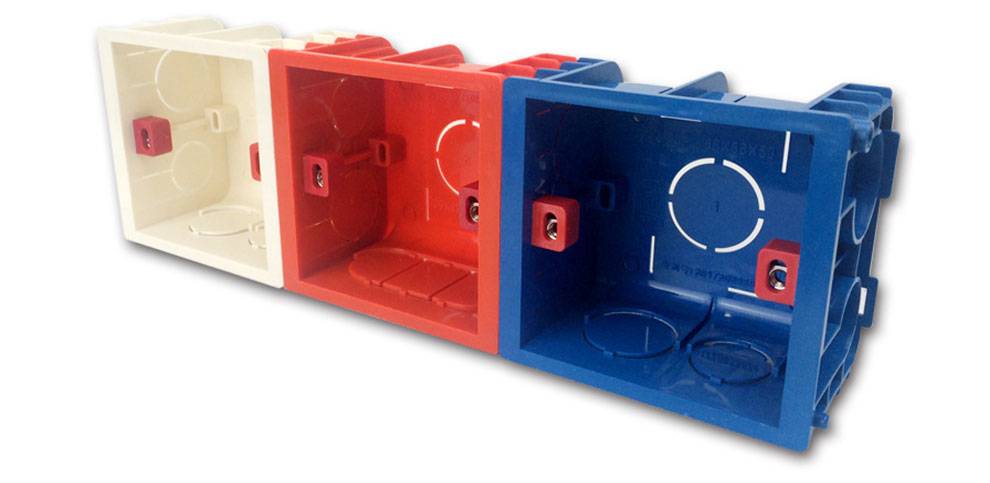

Коробки для розеток бывают круглые, овальные, и квадратные. Широко применяется круглое исполнение. Но иногда нужно использовать изделия другой формы, например, квадратные. В них можно вместить больше конструкции по объему. Стаканы формы овала необходимы для установки в них двух розеток, или розетку с выключателем.

Для монтажа блока розеток или выключателей существуют конструкции составных стаканов, которые имеют соединители. Из них собирают нужное количество стаканов в одно целое для удобства сборки.

Стаканы для розеток могут отличаться и глубиной. Их три вида: углубленные, стандартный вид и узкие стаканы. Такая конструкция выполнена для использования их в разных условиях. Например, коробка может служить распредкоробкой, если проводка выполнена без распределительных коробок.

Типоразмеры

Габаритные размеры подрозетников бывают разными. Стандартное исполнение – это 45 мм на 68 мм. Если учесть толщину стенок, то диаметр внутри станет 65 мм, а глубина 40 мм. В коробках узкого исполнения глубина 25 мм, а глубоких может быть 65 мм вместо 60.

Размеры квадратной формы коробки различаются, так как их изготавливают разные производители. Наиболее применяем размер 70х70 мм, но бывает размер 60х60 мм.

Выбор коробки для розеток

Часто мы задаемся вопросом, как сделать правильный выбор коробки для установки розетки или выключателя. В этом вопросе необходимо руководствоваться местом монтажа и установочными размерами. Если планируется установка розетки в гипсокартонной стене, то на коробке должны быть крепления и зажимы, предназначенные для этого. Если стена будет бетонной или из кирпича, то любая коробка подойдет, даже та, которая выполнена для гипсокартонной стены.

Лучше всего приобретать коробку для розетки вместе с покупкой самой розетки, так как можно сразу по розетке определить ее размеры для установки: глубину и диаметр.

Установка

Установка коробки для розеток или выключателя в стене из кирпича. Сначала готовим отверстие в стене. Для такой работы применяют электродрель с насадкой специального типа. Также можно пользоваться перфоратором. Если нет электрического инструмента, то вполне можно обойтись молотком и зубилом.

После выдалбливания отверстия установите в него коробку, убедитесь в достаточной глубине отверстия. Закрепить коробку лучше алебастром. Для этого диаметр отверстия и его глубина должны быть с запасом. В стакане нужно подготовить отверстия для прохождения проводов. Их места в коробке обычно уже приготовлены, выдавлены в пластмассе, нужно просто продавить их, и отверстие готово. В случае отсутствия таких мест, отверстия вырезаются самостоятельно при помощи ножа или другого режущего инструмента.

Теперь вставьте кабель в отверстие стакана, возьмите немного алебастра в виде раствора. Отверстие для коробки необходимо смочить водой. Промажьте отверстие раствором алебастра, а также и саму установочную коробку. Установите ее в отверстие и откорректируйте положение по горизонтали и вертикали. Для этого можно применить строительный уровень. Все операции нужно проводить быстро, так как алебастр очень быстро схватывается.

После затвердевания алебастра, нужно замазать пустоту, которая осталась вокруг пластмассового стакана. Когда раствор окончательно застынет, то можно начинать подключение проводов розетки и закреплять ее в стакане.

Установка новой коробки для розеток на место старой

Часто бывает, что железный советский подрозетник слишком большой по диаметру, и современные розетки в нем имеют плохое крепление, перемещаются, хотя лапки крепления разведены до конца.

Порядок проведения работ:

• Отключаем питание в электрическом щите, либо на счетчике.
• Делаем контрольное включение лампы света, чтобы убедиться в отсутствии тока в сети.
• Демонтируем старую розетку, открутив у нее крышку, затем ослабив крепление.
• Отключаем провода от клемм розетки.
• Оцениваем состояние старой коробки: если она закреплена надежно, не болтается, имеется хорошая стенка, то новую коробку просто закрепляем к задней стенке старой. Для этого используем саморезы. При установке обратите внимание на расположение узкой и широкой частей стакана: широкая часть должна стоять горизонтально, а узкая – вертикально.

При вкручивании саморезов нельзя забывать об опасности повреждения проводов. Лучше притупить кончики саморезов, или сделать их короче, сточив на наждаке, чтобы предотвратить короткое замыкание проводки.

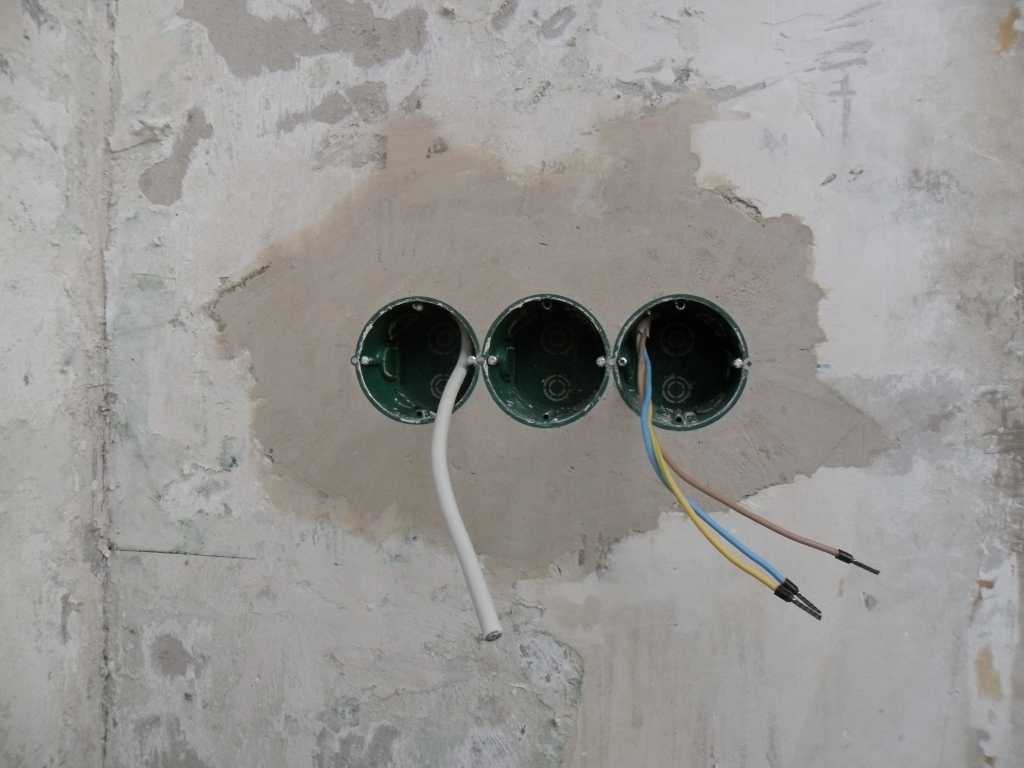

Монтаж блока стаканов

Для установки блока пластмассовых или металлических стаканов нужен такой же электроинструмент. Насадка на дрель понадобится с размером 80 мм, это больше, чем для одной розетки.

Разметку на стене для блока подрозетников делаем справа от жгута проводов, чтобы провода заходили в коробку в углу по диагонали. Там провода не будут мешать креплению саморезами. Если блок стаканов не наборный, а готовый, то в нем уже отмечены все расстояния для коробок и для проводов. Если разметки в нем не оказалось, то делаем это самостоятельно.

Горизонтальное положение нужно тщательно отмерить уровнем. На установленном блоке розеток будут хорошо заметны все огрехи установки. Корпус блока также обводим карандашом. Между отверстиями от насадки на дрель необходимо выдержать расстояния 71 мм, чтобы в них правильно расположились стаканы.

Сверлим дрелью отверстия, зубилом выдалбливаем перегородки между отверстиями. Примеряем провода. Чтобы блок для стаканов можно было расположить строго горизонтально, сверлим отверстия с коронкой большего размера, 80 мм. Узкая часть подрозетников на блоке уже сделана вертикальной. Переходы в блоке между подрозетниками обеспечивают вертикальное положение.

Установка коробки для розеток на любые места

Если устанавливать на гипсокартон, то эта задача проще, так как не нужно пользоваться алебастром. Выполняются такие же операции: разметка, сверление отверстия, крепление. Коробка фиксируется на гипсокартонной стене особыми крепежными лапками. Они придавливаются при вкручивании саморезов в гипсокартон.

Такой стакан для выключателя или розетки является универсальным. Он может фиксироваться к тонким стенкам поверхностей. При выпирании коробки нужно уменьшить ее толщину, края отверстий в гипсокартоне обточить под углом.

Размеры универсального блока большие, так как между лапками расстояние больше, и равно 83 мм. Это удобно при монтаже нестандартного выключателя или розетки, у которых расстояние для крепления большое.

В случае с деревянными поверхностями поступают аналогично, для тонких стенок. Если это бревенчатые стены, то коробку закрепляют саморезами к дереву.

Если приобретен подрозетник универсального вида для стен из кирпича или дерева, то лапки демонтируются. В одинарном подрозетнике отверстия выполняют горячим ножом, чтобы не сломать корпус. Работать нужно аккуратно, чтобы не повредить руки, а также стены.

При установке стаканов на стены, предназначенные для штукатурки или для выкладывания плитки, отверстия сверлят не на всю глубину, так как еще добавится размер толщины плитки или штукатурки. Подрозетник делают немного выступающим. При выборе типа коробки для розеток или выключателей  необходимо учесть, что величина глубины выключателя или розетки иногда может отличаться от размера глубины самого стакана, а также и его диаметр.

Похожие темы:

• Распределительные коробки. Виды, особенности установки
• Выдвижные блоки розеток. Виды и применение. Как выбрать
• Перенос розетки. Определение места. Подготовка и монтаж
• Установка розеток и выключателей. Правила и порядок монтажа
• Установка выключателей и розеток в одном корпусе. Подключение

11 типов электрических коробок и как их выбрать

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 03.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров смущает разнообразие коробок. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

• 01
  из 11

  Металлические и пластиковые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

  Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

  Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы. Металлические ящики более прочные, пожаробезопасные и безопасные.

  Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9). 0055 косичка ).

  Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

  Когда использовать пластиковую или металлическую электрическую коробку

• 02
  из 11 стандартных прямоугольных коробок

  Ель / Марго Кавин

  • Подходит для: Одиночные выключатели и розетки

  Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер около 2 х 4 дюйма, а глубина варьируется от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

  Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

• 03
  из 11

  2-местные, 3-местные и 4-местные коробки

  Ель / Марго Кавин

  • Подходит для: Несколько электрических устройств в одном корпусе

  Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

  Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

  Как пользоваться разборными электрическими коробками

• 04
  из 11

  Электрические коробки с круглым поддоном

  Ель / Марго Кавин

  • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

  Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Они могут быть глубиной всего 1/2 дюйма или 3/4 дюйма, и они могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

  Важно, чтобы провода крепления могли быть правильно подключены и установлены внутри круглой коробки. Это неглубокие электрические коробки, в которых достаточно места только для установки нескольких электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

• 05
  из 11

  Восьмиугольные и круглые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

  Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

  Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

• 06
  из 11

  Электрическая коробка с потолочным вентилятором

  Ель / Марго Кавин

  • Подходит для: Потолочных вентиляторов весом до 70 фунтов или светильников весом от 90 до 150 фунтов в зависимости от номинала светильника

  Электрические коробки потолочных вентиляторов обычно используются для вентиляторов весом до 70 фунтов или светильников весом до 90 фунтов (или более), в зависимости от метода установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

  Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

  Совет

  Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.

• 07
  из 11 шт.

  4-дюймовая квадратная коробка

  Ель / Марго Кавин

  • Подходит для: Несколько проводников, проходящих в двух или более направлениях

  Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

  Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

• 08
  из 11

  Распределительная коробка

  Ель / Марго Кавин

  • Подходит для: Ограждающие сращивания проводов

  Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

  Совет

  Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

• 09
  из 11

  Крышки электрических коробок

  Ель / Марго Кавин

  • Подходит для: Для защиты различных типов электрических коробок

  Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

  Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

• 10
  из 11

  Наружная электрическая коробка

  Ель / Марго Кавин

  • Подходит для: Наружное электроснабжение

  Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Они используются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

  Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

  Электрические коробки для защиты от атмосферных воздействий

• 11
  из 11 шт.

  Удлинители коробок

  Ель / Марго Кавин

  • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью

  Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

  Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки.

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

Советы по установке распределительной коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

• 01
  из 07

  Установите электрическую коробку между шпильками, если необходимо

  Ель / Кевин Норрис

  Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.

  Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?

  Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.

  Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.

  Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.

• 02
  из 07

  Установка настенных коробок на одинаковой высоте

  Ель / Кевин Норрис

  Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Неравномерная высота коробки будет означать, что электрические работы в доме выполнены любительскими.

  Настенные выключатели

  Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.

  Выходные коробки над полом

  Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.

  Распределительные коробки над столешницей

  Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.

• 03
  из 07

  Используйте контрольную планку для гипсокартона

  Ель / Кевин Норрис

  В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.

  Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.

  Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.

• 04
  из 07

  Используйте измерительную вкладку коробки

  Ель / Кевин Норрис

  Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.

  Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.

• 05
  из 07

  Гвозди для молотка Осторожно

  Ель / Кевин Норрис

  Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.

• 06
  из 07

  Попеременные удары между ногтями

  Ель / Кевин Норрис

  Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.

  Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.

• 07
  из 07

  Использование металлических коробок для уменьшения натяжения шнура

  Ель / Кевин Норрис

  В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.

  Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.

  Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50.
