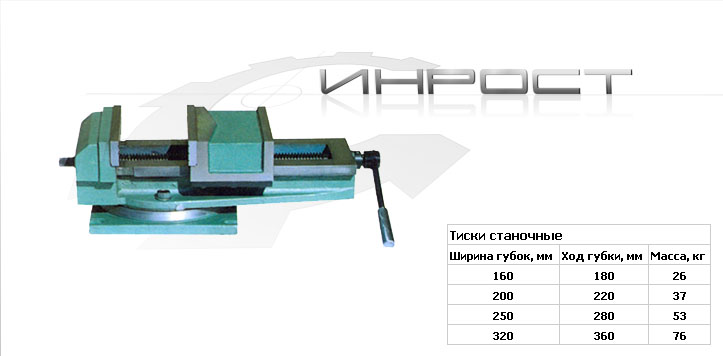

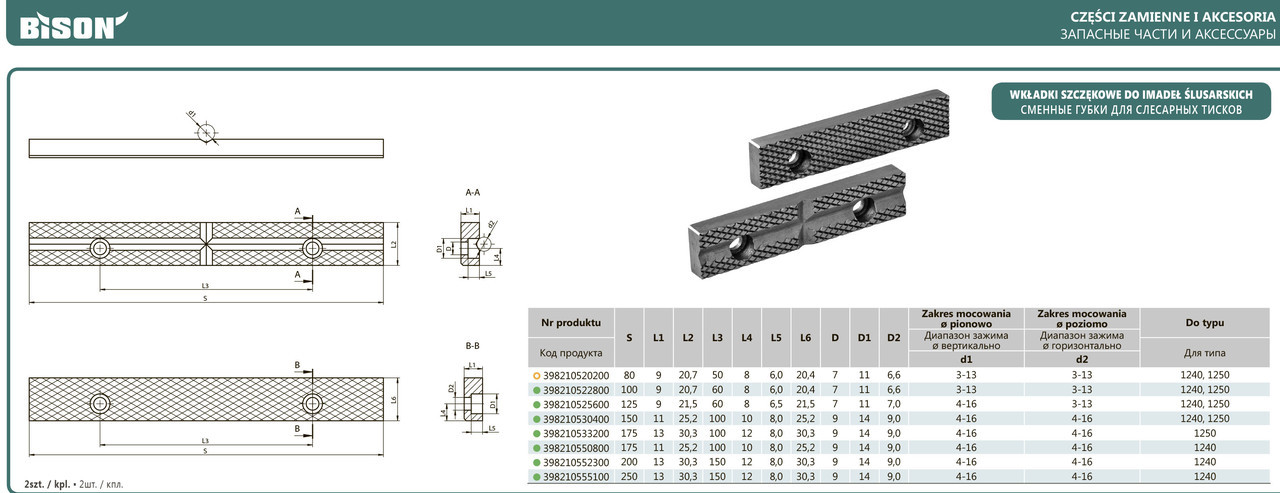

Накладные губки для тисков: ширина сменных губок для слесарных тисков. Из чего сделать их своими руками? Зачем на них делают насечки?

Как сделать металлические губки для слесарных тисков: 6 разных вариантов

В данном обзоре мастер поделится с нами идеей, как быстро и просто изготовить самодельные прижимные губки для слесарных тисов.

Содержание

  • 1 Металлические губки
    • 1.1 Основные этапы работ
    • 1.2 Видео по теме
  • 2 Зажимные призматические губки
    • 2.1 Основные этапы работ
  • 3 Губки с быстрой фиксацией
    • 3.1 Основные этапы работ
  • 4 Прижимные губки из труб
    • 4.1 Основные этапы работ
  • 5 Быстросъемные мягкие накладки
    • 5.1 Основные этапы работ
  • 6 Сменные губки из пластика
    • 6.1 Обработка заготовки

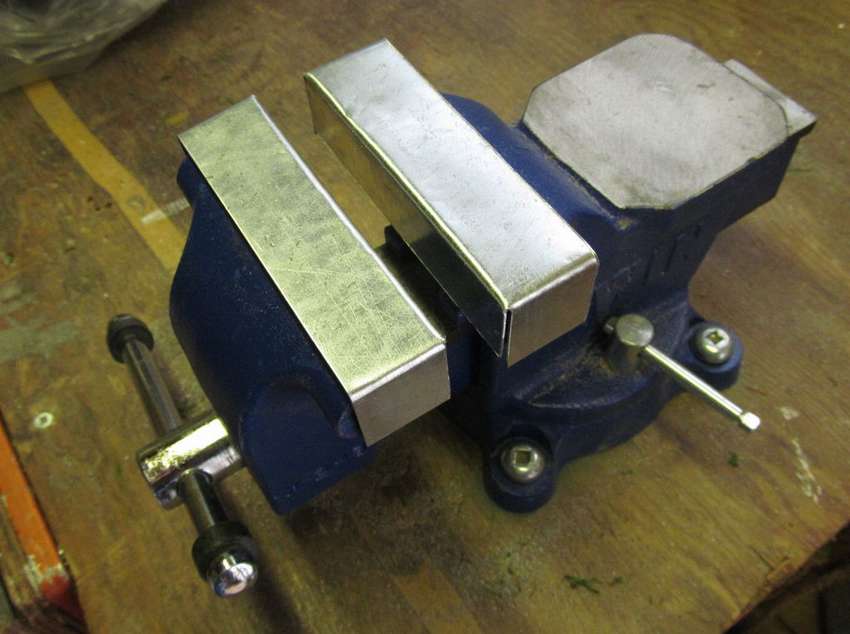

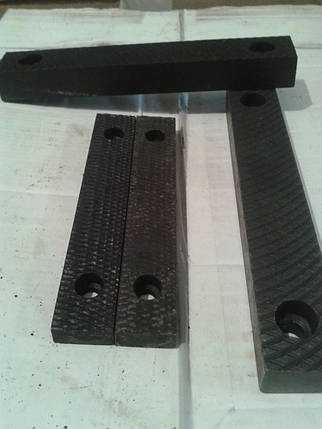

Металлические губки

Сначала рассмотрим вариант изготовления классических металлических губок, как наиболее распространенных.

В идеале лучше использовать толстостенный металл.

Читайте также:
Печь для бани своими руками из металлолома

Однако если достать его проблематично, то можно взять вместо него металлические полосы 50*5 мм и 40*4 мм.

Основные этапы работ

Первым делом автор отрезает необходимые заготовки: 4 полосы 50*5 мм длиной по 170 мм и две полосы 40*4 мм длиной по 160 мм.

Рекомендуем вам также прочитать статью-обзор: как своими руками изготовить функциональный мини гриндер для гаража из дешевой шлифовальной машинки.

Между двумя пластинами из полосы 50*5 мм помещаем пластину из полосы 40*4 мм. Зажимаем заготовки в тисках и обвариваем по контуру. Аналогичным образом делаем вторую губку.

Читайте также:
8 способов как сделать металлический хомут своими руками

Сварные швы обрабатываем с помощью угловой шлифмашинки (болгарки) с лепестковым кругом.

На следующем этапе делаем диагональную разметку под канавки. Делаем пропилы по линиям тонким диском на глубину 1 мм.

Привариваем прижимные губки на свои места, после чего обрабатываем УШМ с лепестковым кругом. Если же вам нужны съемные губки, то сверлим отверстия и фиксируем их на болты.

Видео по теме

Читайте также:
Как сделать ролики для гриндера: 6 разных способов

Подробно о том, как сделать металлические губки для слесарных тисов, можете посмотреть на видео ниже. Идеей поделился автор YouTube канала «Сергей Я –».

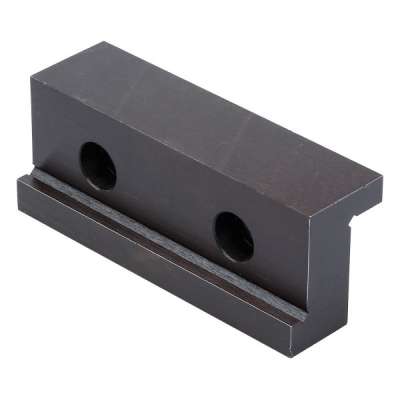

Зажимные призматические губки

Губки накладные, на магнитах, поэтому их можно быстро установить и снять, что очень удобно.

Эти зажимные губки удобны, в первую очередь, тем, что позволяют надежно зажимать заготовки разных форм и разного размера.

Читайте также:
Простая приспособа для точных измерений в углах

Возможно, вам также понравится еще одна идея: как изготовить универсальную самодельную струбцину из профильной трубы.

Основные этапы работ

Для изготовления накладных прижимных губок на тиски мастер использует два алюминиевых кругляка подходящего диаметра.

На фрезерном станке заготовкам придается необходимая форма.

В верхней части накладных губок дополнительно сделан небольшой бортик, который будет цепляться за штатные губки тисков.

Эти же бортики не позволят губкам сползать вниз во время обработки заготовок. На тыльной стороне обеих губок надо будет высверлить по четыре глухих отверстия.

В просверленные отверстия автор вклеивает круглые неодимовые магниты.

Чтобы они держались надежно и не вывалились, автор использует двухкомпонентный клей на основе эпоксидки.

Читайте также: как сделать садовые ножницы из дисковой пилы и подшипника.

Подробно о том, как сделать зажимные призматические губки для слесарных тисков, можно посмотреть на видео ниже.

Данная статья подготовлена на основе авторского видеоролика с YouTube канала my mechanics insights.

I make Prismatic Aluminium Jaws for the Bench Vice — Holding with Magnets

Губки с быстрой фиксацией

Стандартные губки слесарных тисков имеют рифленую поверхность и отлично подходят для удержания металлических или деревянных заготовок.

Однако, когда нужно зажать деревянные детали с полированной поверхностью или защитным декоративным покрытием, а также металлические хромированные детали, то рифленые губки не годятся для этого.

В данном случае необходимо использовать губки, которые не оставят следов на поверхности удерживаемой детали. Их можно изготовить самостоятельно из обрезков пиломатериалов.

Если вы занимаетесь изготовлением деревянных ручек для инструмента или подсвечников, вам может пригодиться компактный токарный станок, собранный на базе электрической дрели.
Что же, давайте теперь приступим к изготовлению самодельных быстросъемных зажимных губок для слесарных тисков. Это не займет много времени.

Первым делом необходимо отпилить два одинаковых бруска, длина которых должна соответствовать длине штатных губок тисов. Также потребуются еще две деревянных планки толщиной 1-2 см.

Основные этапы работ

На следующем этапе делаем разметку и сверлим в деревянных брусках по два глухих отверстия. Это будут посадочные места для круглых неодимовых магнитов.

Затем с помощью суперклея приклеиваем магниты, вставив их до упора в просверленные углубления.

После этого необходимо будет приклеить деревянные планки к брускам. В данном случае можно использовать столярный клей, зафиксировав детали зажимами или с помощью струбцин.

Подробно о том, как изготовить деревянные губки с быстрой фиксацией для слесарных тисков, смотрите на видео ниже. Обзор подготовлен на основе видео с YouTube канала DIYFixMan.

Magnetic Soft Jaws — Tip For Your Clamps

Прижимные губки из труб

Слесарные тиски имеются практически в каждой домашней мастерской и гараже — они существенно облегчают обработку заготовок из металла. Однако в них не очень удобно зажимать круглые трубы. Чтобы это исправить, можно изготовить для них самодельные прижимные губки.

Они не только позволяют жестко фиксировать стальные круглые трубы, но также и профильные трубы, когда нужно установить их ребром вверх. Сделать такие губки можно из подручных материалов.

Первым делом необходимо отрезать два куска строительного уголка длиной по 8 см (по длине губок слесарных тисков).

Также по длине отрезанных уголков нужно будет отрезать еще четыре куска круглой трубы.

Основные этапы работ

К каждому отрезку (к одной из полок) уголка надо будет приварить по два отрезка круглой трубы.

Предварительно поверхность заготовок надо очистить от коррозии, если она имеется. После сварки нужно зачистить швы болгаркой.

Далее необходимо отрезать два куска металлического квадрата. Их надо приварить ко второй полке уголков. Сварные швы также желательно сразу зачистить угловой шлифмашинкой.

Прижимные самодельные губки просто устанавливаются на губки тисков, а между ними зажимается уже сама заготовка — круглая или профильная труба, которую надо обработать.

Быстросъемные мягкие накладки

В процессе механической обработки различных заготовок из металла или дерева при фиксации их в слесарных тисках лучше использовать мягкие накладки на губки, чтобы не оставались вмятины и царапины на поверхности.

Также самодельные резиновые накладки позволяют захватывать детали нестандартной или округлой формы.

Чтобы сделать быстросъемные мягкие накладки на губки тисков, потребуются два больших ластика из резины (можно купить в магазине) и неодимовые магниты.

На их изготовление вы потратите примерно 5–10 минут, а чтобы снять или установить мягкие накладки для столярных тисков, понадобится несколько секунд.

Основные этапы работ

Первым делом при помощи линейки и маркера выполняем разметку и отрезаем скошенные края у ластиков. Удобнее всего это сделать на ленточной пиле.

Но можно воспользоваться обычной ножовкой по металлу. В итоге должны получиться две одинаковых резиновых накладки на губки тисков в форме прямоугольника.

Далее в верхней части мягких накладок необходимо просверлить по два отверстия под установку неодимовых магнитов. Глубина в просверленных отверстиях должна быть такой, чтобы в них поместилась пара магнитов. В этом случае накладки будут лучше удерживаться на губках тисков.

На последнем этапе работ «садим» неодимовые магниты на клей, и самодельные быстросъемные мягкие накладки на губки тисков готовы. Подробнее о том, как их сделать, смотрите в видеоролике на сайте.

How to Make Soft Jaws for your Vice — Cheap and Easy

Сменные губки из пластика

Иногда приходится работать с мягкими материалами (кожа, дерево и др. ), поверхность которых при фиксации в тисках легко повредить рифлеными металлическими губками.

Но решить данную проблему можно очень просто — достаточно сделать сменные губки для тисков из пластика.

В качестве основного сырья для изготовления губок можно использовать пустые пластиковые бутылки и банки из-под бытовой химии.

Подготовленные емкости необходимо порезать на мелкие кусочки ножом или ножницами, после чего насыпать в алюминиевую форму и отправить в духовой шкаф, который предварительно надо разогреть до 350 градусов, на 10–15 минут. В итоге должен получиться пластиковый брусок прямоугольной формы.

Обработка заготовки

Боковые стороны пластикового бруска ровно обрезаем на циркулярной пиле, а торцы заготовки подравниваем на торцовочном станке.

Затем обрабатываем основную и боковую плоскость пластикового бруска на фуганке, после чего пропускаем заготовку через рейсмус.

В результате всех этих манипуляций получаем идеально ровный брусочек из пластика. Далее снимаем родные металлические губки с тисков, на которых вы планируете работать, и исходя из их фактических размеров вырезаем губки из пластика.

Ну а дальше все просто — сверлим отверстия в нужных местах под болты и прикручиваем сменные губки к тискам.

После обработки изделий из дерева или других мягких материалов пластиковые губки легко снять, чтобы поставить родные — из металла. Основные этапы работ вы можете посмотреть в видеоролике на сайте.

HDPE Vise Jaws & Miter Slot Runners

Андрей Васильев

Задать вопрос

Запчасти и оснастка — Gerardi SPA

Параллельные подставки / прижимы / установочные сухари / боковые упоры / ключи блокировки / динамометры

Одним из главных преимуществ модульной системы Gerardi является широчайший ассортимент компонентов и оснастки, а также постоянные инвестиции и разработки новейших технологий и оригинальных решений.

Ассортимент, представленный на следующих страницах

это часть самой широкой и полной модульной системы в мире, которая позволяет превратить самые сложные специальные проекты в стандартные решения (более 1000 наименований в 6 различных размерах)

Секрет заключается в модульной системе, которая позволяет (добавляя некоторые элементы) получить более универсальное применение оснастки.

СПЕЦИФИКАЦИЯ

Apt.133

Удлинитель фиксированной губки.

Apt.132

Удлинитель подвижной губки.

Apt.212

Подвижная серединная губка с двойным уступом.

Apt.257

Зажимной узел со шпинделем с ручным гидравлическим винтом.

Apt.271

Зажимной узел с гидравлическим цилиндром для автоматических решений.

Apt.131

Накладные губки для горизонтального зажима круглых деталей.

Apt.138

Накладные губки для вертикального зажима круглых деталей.

Apt.150

Накладные губки для вертикального зажима круглых деталей.

Apt.210

Цельные подвижные губки для круглых деталей.

Apt.188

Гидравлические цельные подвижные губки.

Apt.217

Призматические цельные подвижные губки (для зажима круглых и прямоугольных деталей) .

Apt.146

Цельные подвижные губки с прямой основой.

Apt.192

Плавающие подвижные губки с двумя плавающими сегментами и сферическим гладким наконечником.


СЕРИЯ
  • Apt.132
    Удлинитель подвижной губки
  • Apt.133
    Удлинитель фиксированной губки
  • Apt.212
    Подвижная серединная губка с двойным уступом
  • Apt.257
    Зажимной узел со шпинделем с ручным гидравлическим винтом
  • Apt.258
    Механический зажимной узел
  • Apt.271
    Зажимной узел с гидравлическим цилиндром для автоматических решений
  • Apt.131
    Накладные губки для горизонтального зажима круглых деталей
  • Apt.138
    Квадратные накладные фиксированные или подвижные губки
  • Apt.150
    Накладные губки для вертикального зажима круглых деталей
  • Apt.210
    Цельные подвижные губки для круглых деталей
  • Apt.190 + 4 Apt. 570
    Цельные подвижные губки с установочными болтами
  • Apt.188
    Гидравлические цельные подвижные губки
  • Apt.217
    Призматические цельные подвижные губки (для зажима круглых и прямоугольных деталей)
  • Apt.146
    Цельные подвижные губки с прямой основой
  • Apt.120
    Цельные стандартные неподвижные губки с уступами 5х5. При повороте на 180°, возможно использование с призматической подвижной губкой (Арт. 217), которую можно заказать отдельно
  • Apt.127
    Подвижные губки встроенные в цельный корпус с нисходящим углом
  • Apt.105
    Поворотная основа (0-360°) используется для зажима деталей, при обработке которых необходимо вращение на рабочем столе. Быстрое и точное получение любого угла
  • Apt.2
    Тиски с поворотной основой

Каталог
Просмотр полной зажимные Каталог

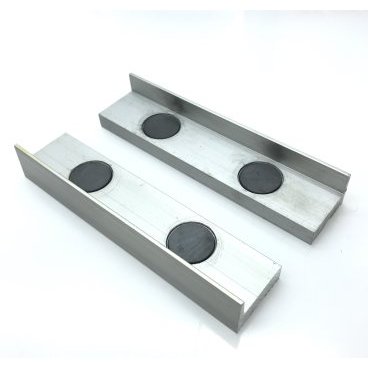

Тиски Алюминиевые губки из мягкой и закаленной стали

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

    Каталог

    Поиск

    Shars Tool предлагает полный ассортимент губок для тисков для вашего применения. Широкий выбор захватных тисков Mitte-Bite Talon, набора быстросменных губок Kurt, набора быстросменных губок CarveSmart типа «ласточкин хвост», мягких алюминиевых губок и сменных губок из закаленной стали. Компания Shars гарантирует, что вы останетесь довольны качеством и возможностями наших тиски челюсти.

    Просмотр как:
    Сетка ViewList View

    Сортировать по

    Сортировать по: позиции
    Сортировать по имени
    Сортировать по: Артикул
    Сортировать по: Цена

    Показать

    Показать: 9
    Показать: 15
    Показать: 30
    за страницу

    Пункты 1-15 из 95

    1. 1 из 7
    2. 2
    3. 3
    4. 4
    5. 5
    • Артикул 202-0068

      Нет в наличии

      $187,00

      Страница 243

    • Артикул 202-0069

      Нет в наличии

      187,00 $

      Страница 243

    • Артикул 212-4460

      24,95 $

      Страница 240

    • Артикул 212-8512

      $155,36

      Страница 244

    • Артикул 212-8510

      Нет в наличии

      107,73 $

      Страница 244

    • Артикул 202-1663

      18,82 $

      Страница 243

    • Артикул 202-0082

      Нет в наличии

      $165,00

      Страница 244

    • Артикул 212-8511

      $124,74

      Страница 244

    • Артикул 202-1097

      $205,95

      Страница 240

    Мягкие тиски Otis для оружейного дела | Умный уход за оружием

    Инструменты для технического обслуживания

    $55,99

    Артикул:
    FG-VSJ-GEN

    Для оружейников или владельцев огнестрельного оружия, работающих со своим огнестрельным оружием, мягкие челюсти Otis для общего использования являются важным элементом для защиты вашего оружия, удерживая его в тисках. Работает как с легкими тисками, так и с большими, тяжелыми тисками (минимальные размеры губок тисков 4”Д x 0,5”В). Изготовленные из нескользящего резинового материала, эти мягкие губки обладают идеальным балансом твердости, позволяющей удерживать даже самые мелкие детали, и гибкости, позволяющей принимать различные формы огнестрельного оружия. Мягче, чем детали оружия, эти мягкие губки не царапают и не царапают оружейный металл. Резина устойчива к маслам, растворителям и спиртам и легко чистится. Они также имеют верхнюю кромку, которая не только помогает защитить огнестрельное оружие, но и в сочетании со встроенными магнитами также удерживает мягкие губки в губках тисков. Мягкие губки общего назначения, разработанные группой профессиональных оружейников, имеют плоскую поверхность, которая идеально подходит для зажима ствольной коробки и затвора огнестрельного оружия с равномерным усилием. Он также имеет каналы ствола размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы.

    • Имеет плоскую поверхность, идеально подходящую для ствольной коробки и затворов огнестрельного оружия, которые можно зажимать с равномерным усилием
    • Имеет каналы для стволов размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы
    • Изготовлен из нескользящей твердой резины с высокой твердостью, которая выдержит пытки использования.
    • Достаточно прочный, чтобы зафиксировать даже самые маленькие детали, но при этом достаточно гибкий, чтобы принимать различные формы огнестрельного оружия
    • Имеет верхнюю кромку для защиты огнестрельного оружия и в сочетании со встроенными магнитами удерживает губки в тисках
    • Не портит и не царапает оружейные металлы
    • Устойчив к маслам, растворителям и спиртам, легко чистится
    • Предназначен для тисков от легких до больших и тяжелых (минимальный размер губок тисков 4”Д x 0,5”В)
    • Сделано в США

    ПОЛНОЕ ОПИСАНИЕ

    Полное описание

    Количество

    Предупреждение

    Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак. Для получения дополнительной информации перейдите на
    www.p65warnings.ca.gov.

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    Нажмите здесь, чтобы увеличить

    $55,99

    Для оружейников или владельцев огнестрельного оружия, работающих со своим огнестрельным оружием, мягкие челюсти Otis для общего использования являются важным элементом для защиты вашего огнестрельного оружия, удерживая его в тисках. Работает как с легкими тисками, так и с большими, тяжелыми тисками (минимальные размеры губок тисков 4”Д x 0,5”В). Изготовленные из нескользящего резинового материала, эти мягкие губки обладают идеальным балансом твердости, позволяющей удерживать даже самые мелкие детали, и гибкости, позволяющей принимать различные формы огнестрельного оружия. Мягче, чем детали оружия, эти мягкие губки не царапают и не царапают оружейный металл. Резина устойчива к маслам, растворителям и спиртам и легко чистится. Они также имеют верхнюю кромку, которая не только помогает защитить огнестрельное оружие, но и в сочетании со встроенными магнитами также удерживает мягкие губки в губках тисков. Мягкие губки общего назначения, разработанные группой профессиональных оружейников, имеют плоскую поверхность, которая идеально подходит для зажима ствольной коробки и затвора огнестрельного оружия с равномерным усилием. Он также имеет каналы ствола размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы.

    • Имеет плоскую поверхность, идеально подходящую для ствольной коробки и затворов огнестрельного оружия, которые можно зажимать с равномерным усилием
    • Имеет каналы для стволов размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы
    • Изготовлен из нескользящей твердой резины с высокой твердостью, которая выдержит пытки использования.
    • Достаточно прочный, чтобы зафиксировать даже самые маленькие детали, но при этом достаточно гибкий, чтобы принимать различные формы огнестрельного оружия
    • Имеет верхнюю кромку для защиты огнестрельного оружия и в сочетании со встроенными магнитами удерживает губки в тисках
    • Не портит и не царапает оружейные металлы
    • Устойчив к маслам, растворителям и спиртам, легко чистится
    • Предназначен для тисков от легких до больших и тяжелых (минимальный размер губок тисков 4”Д x 0,5”В)
    • Сделано в США

    Полное описание

    Количество

    Предупреждение

    Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак. Для получения дополнительной информации перейдите на
    www.p65warnings.ca.gov.

    Для оружейников или владельцев огнестрельного оружия, работающих со своим огнестрельным оружием, мягкие челюсти Otis для общего использования являются важным элементом для защиты вашего огнестрельного оружия, удерживая его в тисках. Работает как с легкими тисками, так и с большими, тяжелыми тисками (минимальные размеры губок тисков 4”Д x 0,5”В). Изготовленные из нескользящего резинового материала, эти мягкие губки обладают идеальным балансом твердости, позволяющей удерживать даже самые мелкие детали, и гибкости, позволяющей принимать различные формы огнестрельного оружия. Мягче, чем детали оружия, эти мягкие губки не царапают и не царапают оружейный металл. Резина устойчива к маслам, растворителям и спиртам и легко чистится. Они также имеют верхнюю кромку, которая не только помогает защитить огнестрельное оружие, но и в сочетании со встроенными магнитами также удерживает мягкие губки в губках тисков. Мягкие губки общего назначения, разработанные группой профессиональных оружейников, имеют плоскую поверхность, которая идеально подходит для зажима ствольной коробки и затвора огнестрельного оружия с равномерным усилием. Он также имеет каналы ствола размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы.

    • Имеет плоскую поверхность, идеально подходящую для ствольной коробки и затворов огнестрельного оружия, которые можно зажимать с равномерным усилием
    • Имеет каналы для стволов размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы
    • Изготовлен из нескользящей твердой резины с высокой твердостью, которая выдержит пытки использования.
    • Достаточно прочный, чтобы зафиксировать даже самые маленькие детали, но при этом достаточно гибкий, чтобы принимать различные формы огнестрельного оружия
    • Имеет верхнюю кромку для защиты огнестрельного оружия и в сочетании со встроенными магнитами удерживает губки в тисках
    • Не портит и не царапает оружейные металлы
    • Устойчив к маслам, растворителям и спиртам, легко чистится
    • Предназначен для тисков от легких до больших и тяжелых (минимальный размер губок тисков 4”Д x 0,5”В)
    • Сделано в США

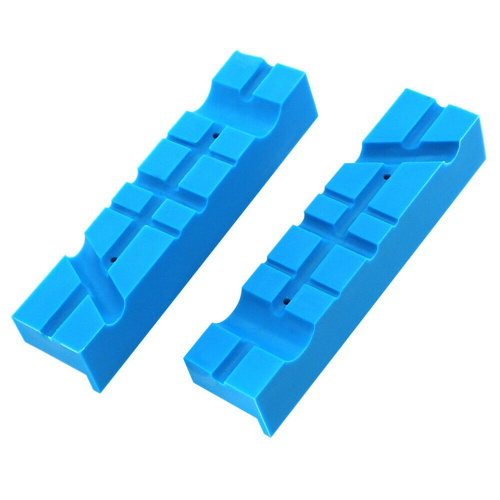

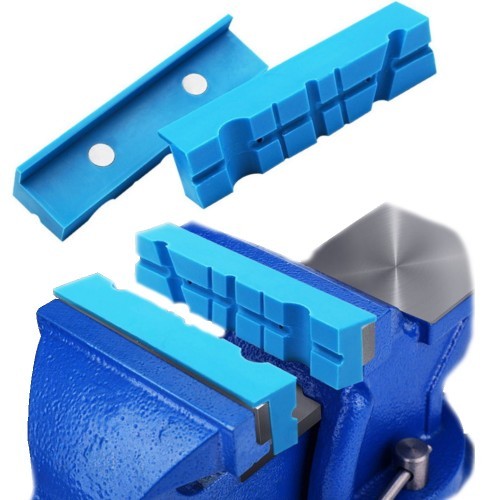

    Для оружейников или владельцев огнестрельного оружия, работающих со своим огнестрельным оружием, мягкие челюсти Otis для общего использования являются важным элементом для защиты вашего огнестрельного оружия, удерживая его в тисках. Работает как с легкими тисками, так и с большими, тяжелыми тисками (минимальные размеры губок тисков 4”Д x 0,5”В). Изготовленные из нескользящего резинового материала, эти мягкие губки обладают идеальным балансом твердости, позволяющей удерживать даже самые мелкие детали, и гибкости, позволяющей принимать различные формы огнестрельного оружия. Мягче, чем детали оружия, эти мягкие губки не царапают и не царапают оружейный металл. Резина устойчива к маслам, растворителям и спиртам и легко чистится. Они также имеют верхнюю кромку, которая не только помогает защитить огнестрельное оружие, но и в сочетании со встроенными магнитами также удерживает мягкие губки в губках тисков. Мягкие губки общего назначения, разработанные группой профессиональных оружейников, имеют плоскую поверхность, которая идеально подходит для зажима ствольной коробки и затвора огнестрельного оружия с равномерным усилием. Он также имеет каналы ствола размером 0,625 дюйма и 0,750 дюйма для надежного зажима круглых предметов, таких как болты и стволы.
