Фреза по дереву для дрели виды и особенности применения – Мои инструменты
Содержание
- 1 Виды фрез для обработки древесины
- 1.1 Как правильно работать дрелью с фрезой
- 1.2 Выбор фрез по дереву для дрели
- 1.3 Вертикальный фрез изготовление своими руками
Дрель уже давно применяется не только для сверления отверстий в различных материалах. Этот инструмент нашел свое применение не только в сфере строительства, но еще и в области конструирования и сборки мебели. Для этого на инструмент устанавливаются специальные виды насадок, которые называются фрезами по дереву. Фрезы по дереву для дрели позволяют проводить разные виды обработок древесных материалов. Чтобы правильно провести работу, понадобится правильно подобрать необходимую насадку.

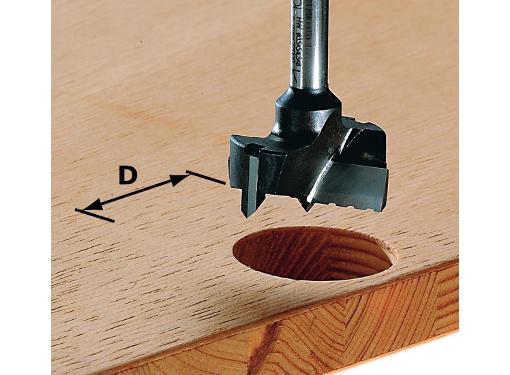

Фреза по дереву для дрели чем-то напоминает сверло, однако, вместо режущей кромки имеются зубья различных конструкций. От формы зубьев зависит возможность выполнения тех или иных технологических операций.

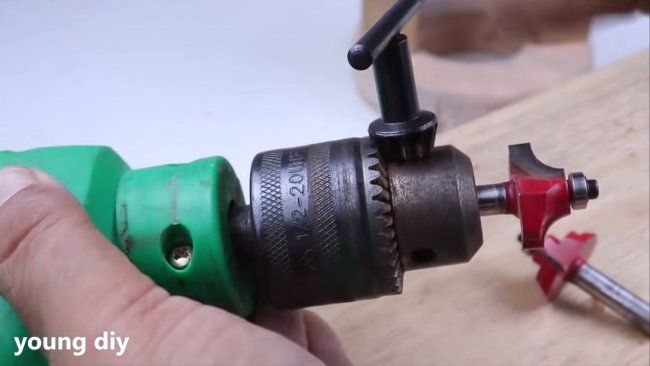

Для закрепления насадки в патроне инструмента, фреза имеет хвостовик цилиндрической формы.

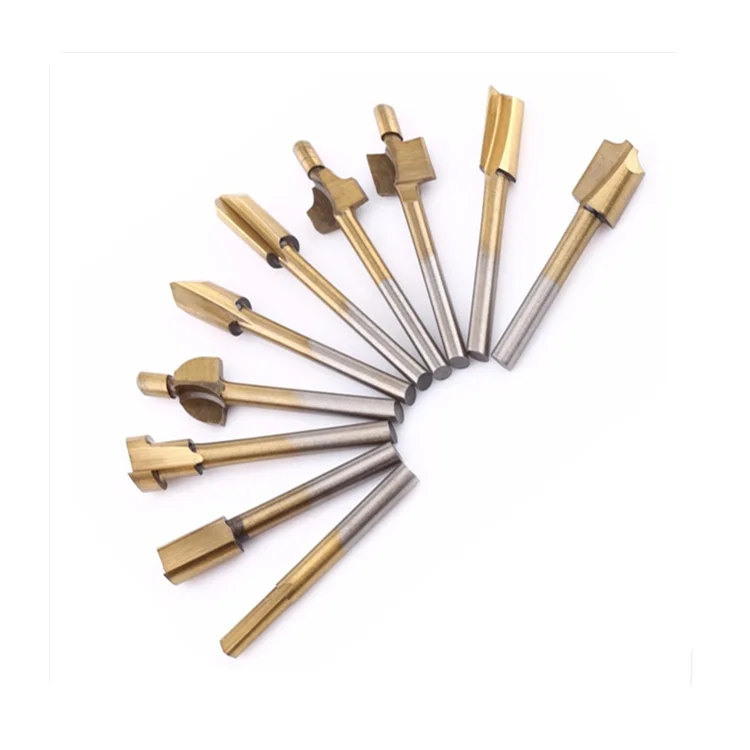

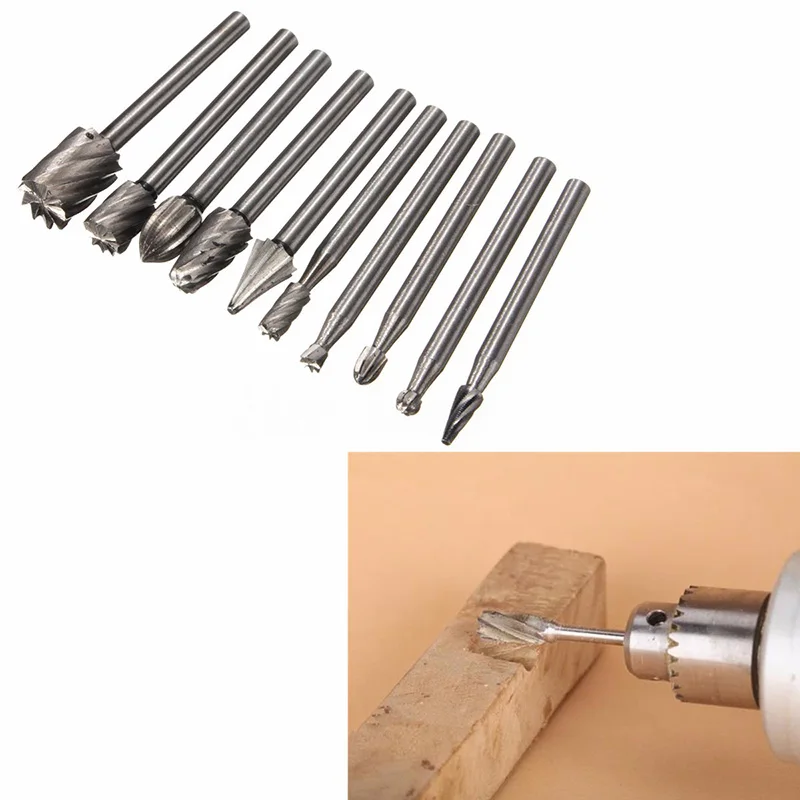

Набор фрез по дереву
Рабочая часть насадок затачивается на высокоточном оборудовании, а для их изготовления используются специализированные сорта стали. От качества используемой стали для производства насадок зависит их срок службы. Фрезерные насадки на дрель бывают следующих видов:
- Насадные, размеры посадочных отверстий таких изделий составляют 32 мм, и предназначаются они для выполнения соответствующих задач на стационарных фрезерных станках
- Концевые — фрезы еще называются пальчиковыми, а их посадочная зона может иметь размеры от 8 до 12 мм. Такие изделия подходят не только под стационарные фрезерные станки, но и для ручных дрелей

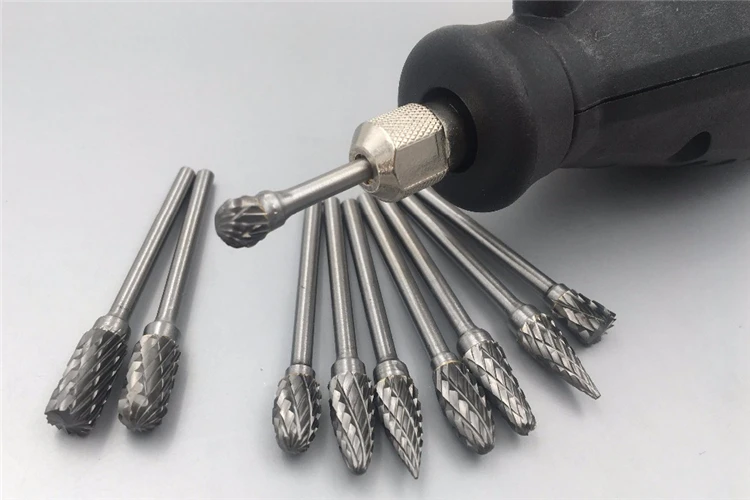

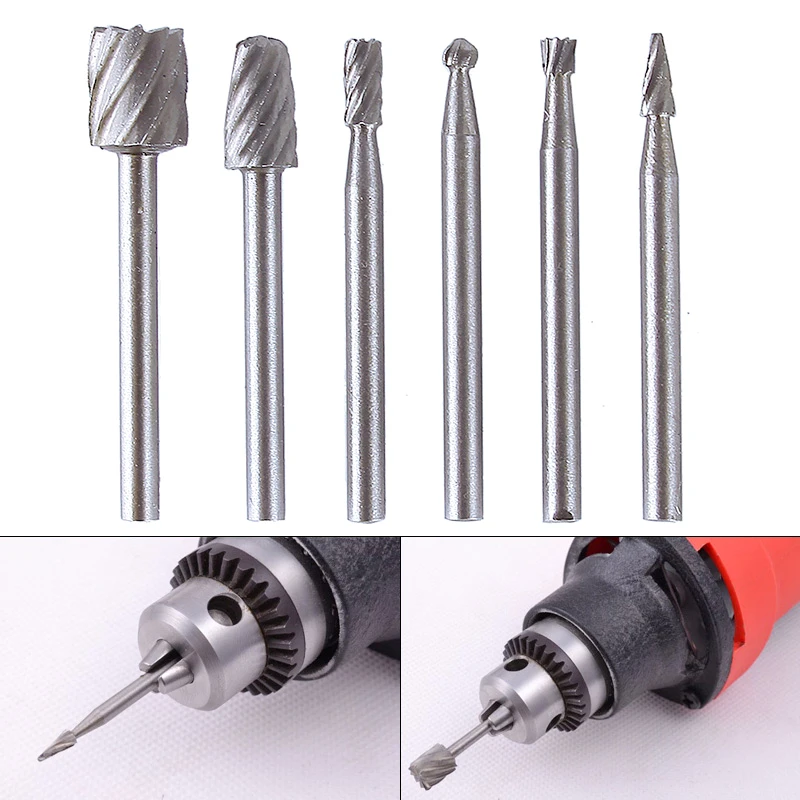

Разновидности фрез по дереву
Это интересно! Для ручного инструмента важно применять исключительно концевые виды фрез. При помощи этих изделий можно обрабатывать не только древесные материалы, но и гипсокартон.
Фрезы выпускаются по назначению в зависимости от типов древесных материалов, которые планируется ними обрабатывать. Одними из самых надежных и износостойких считаются изделия, предназначенные для обработки фанеры. Их основным преимуществом являются пластины, изготавливаемые из твердых сплавов, что положительно отражается на сроке службы изделий. В зависимости от того, какую операцию планируется выполнить в древесном материале, фрезы подразделяются на соответствующие виды (калевочные, дисковые, фальцевые, галтельные и т.п.).
Как правильно работать дрелью с фрезой
Прежде чем брать в руки инструмент, и закреплять в его патроне насадку, следует понимать, что так могут проводиться исключительно черновые работы. Для достижения идеальной чистовой обработки материала понадобится воспользоваться фрезерным станком.
Чтобы воспользоваться фрезой по дереву на дрель, необходимо разобраться с особенностями выполнения данных действий. Принцип работы насадок аналогичен сверлению, только при этом происходит обработка материала, получая в нем различного вида отверстия и формы.
Чтобы в домашних условиях обработать древесину такой насадкой, необходимо прибегнуть к сооружению фрезерного станка своими руками из дрели.

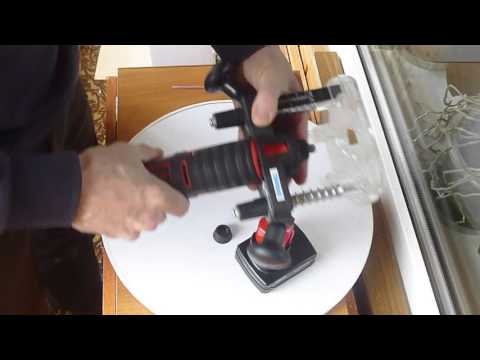

Это интересно! Выпускаются специальные кронштейны в виде каркаса для закрепления дрели, которые позволяют применять ручной инструмент для работы с фрезами.

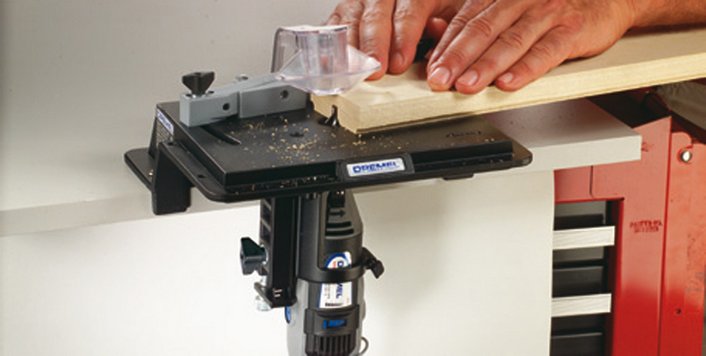

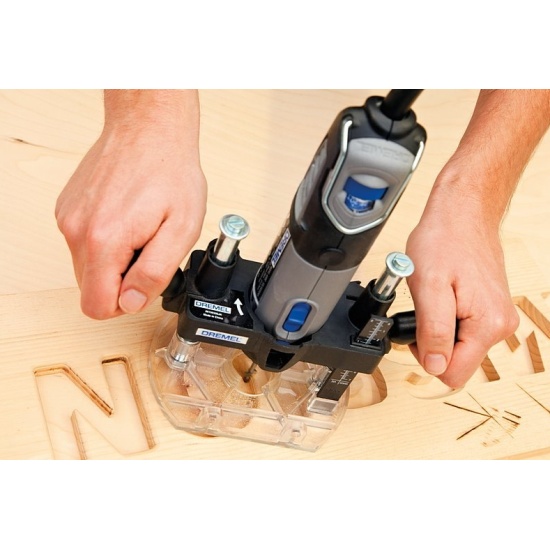

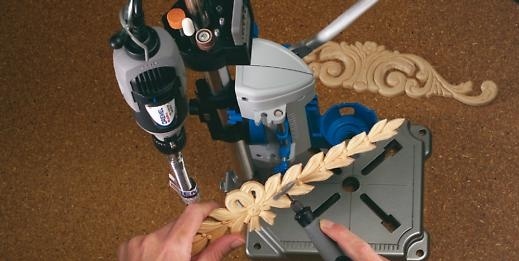

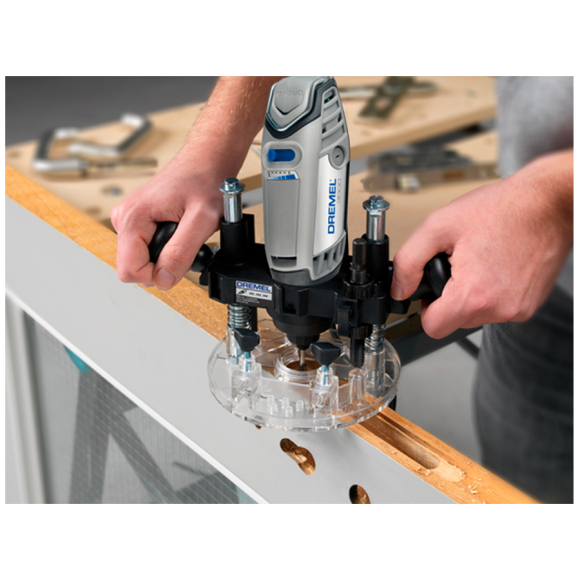

Дрель со специальным кронштейном для работы фрезой
О том, какая дрель подойдет для фрезеровки, знают далеко не многие домашние умельцы. Чтобы получить высокую точность вырезаемых форм в древесине, нужно чтобы инструмент имел функцию регулирования оборотов и большой запас мощности. Дрель в качестве фрезеровального инструмента — это не самое лучшее решение, так как этому способствуют такие негативные факторы:
- Отрицательное воздействие на редуктор инструмента
- Быстрое нагревание инструмента, что сокращает его срок службы
- Вероятность образования перекоса по отношению к обрабатываемой заготовке
- Ненадежность фиксации в патроне инструмента
Несмотря на все эти недостатки, ручной инструмент продолжает использоваться для работы с фрезой по дереву.
Выполняя работы нужно с соблюдением таких правил:
- Не торопиться выполнять работу
- Действовать аккуратно
- Надежно фиксировать заготовку
- Делать периодические паузы, чтобы давать инструменту остыть
Это интересно! Если планируется продолжительная работа фрезой по дереву, то для таких целей не лишним будет приобрести специальную насадку из твердосплавных материалов. Как только насадка будет надежно зафиксирована в ключевом патроне инструмента, можно приступать к выполнению соответствующих действий.
Выбор фрез по дереву для дрели
При выборе насадок важны их параметры. Насадки бывают не только разных видов, но еще и отличаются видами материалов, которые планируется ними обрабатывать. К ряду основных критерий выбора фрезерных насадок относятся:
- Размер изделия, что зависит от поставленной технологической задачи
- Форма режущих ножей, от которых зависит получение конечного результата
- Угол заточки
- Материал производства, который влияет не только на возможности насадки, но еще и срок их службы
- Предназначение.
Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.
Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.Обработка древесины фрезой на дрели
Выбирая изделие, необходимо обратить внимание на производителя, но если планируется применение рассматриваемых насадок на дрели, то целесообразно покупать фрезы из недорогостоящих изделий.
Вертикальный фрез изготовление своими руками
Работать дрелью, в патроне которой установлена такая насадка, достаточно сложно, а получить чистовой результат практически невозможно. Если под рукой отсутствует фрезерный станок, но при этом необходимо воспользоваться фрезерной насадкой для выполнения черновых работ, то подойдет обычная дрель. Для этого ее рекомендуется зафиксировать в вертикальном положении, и надежно закрепить.
Это интересно! Чтобы иметь возможность регулировать обороты вращения патрона инструмента, рекомендуется воспользоваться регулятором напряжения.

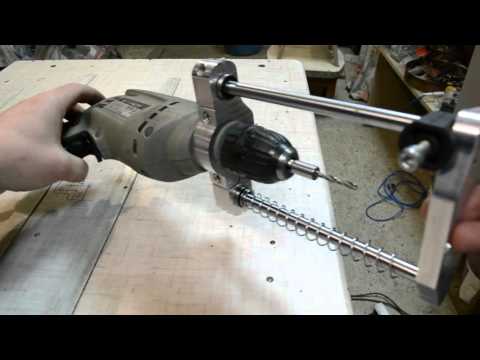

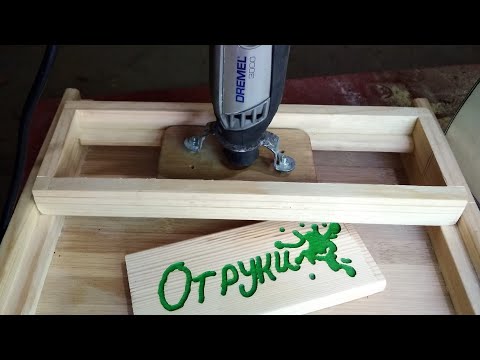

Фрезерный самодельный станок
Для того чтобы произвести черновую обработку древесины, понадобится соответствующий набор фрез по дереву, а также самодельный станок из дрели, который можно сделать своими руками. Изготовление установки не требует никаких навыков и знаний, и в каждом индивидуальном случае конструкция может отличаться. Главное правило такой установки — это надежное закрепление инструмента.
Чтобы изготовить самодельный фрезерный станок из дрели своими руками, понадобится произвести ряд следующих действий:
- Изготавливается стол, для чего понадобится древесина. Количество необходимой древесины для изготовления стола зависит от размеров будущего устройства
- Создание площадки с ограничителем. В этой площадке будет фиксироваться дрель, и перемещаться при помощи соответствующих направляющих. Для изготовления площадки можно использовать ДСП и стальные трубки
- Установка инструмента на площадку. Для закрепления инструмента нужно использовать стальные пластины и резьбовые соединители в виде болтов и гаек
- Изготовление ручки, посредством которой происходит перемещение инструмента по вертикали вверх и вниз

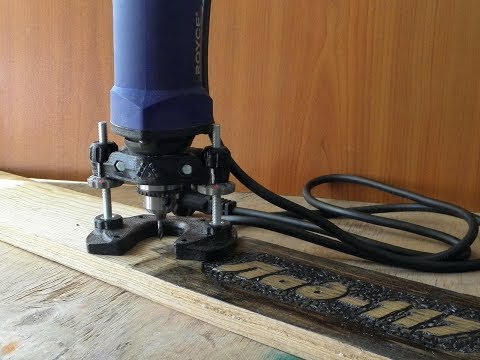

Станок самодельный для фрезерования древесины
Станок фрезеровочный из дрели готов к работе.
Можно устанавливать соответствующие фрезы в патрон, и приступать к его испытанию. Не забывайте, что производить работы нужно с особой осторожностью, так как малейшее неверное движение, и инструмент может вырвать с конструкции установки.
Если сооруженное устройство своими руками пройдет первое испытание, то можно изготовить к нему пульт управления для облегчения работы. Такой инструмент имеет одно существенное преимущество — его можно использовать как для фрезерования, так и для сверления. В любой момент дрель можно извлечь, и воспользоваться ею вне конструкции. Не забывайте о негативном влиянии на дрель при работе насадками, что очень снижает срок службы инструмента.
Публикации по теме
Фрезерная насадка на дрель: виды, конструкция
Главная » Обработка металла » Фрезеровка » Как выбрать и использовать фрезерную насадку на дрель?
На чтение 5 мин
Содержание
- Обрабатываемые материалы
- Разновидности фрез по металлу для дрели
- Как выбрать фрезу по металлу
- Работа с фрезерной насадкой
- Изготовление своими руками
- Материалы и инструменты
- Конструкция инструментов
Когда человеку необходимо провести разовые фрезеровочные работы, необязательно покупать дорогое оборудование или обращаться в слесарные мастерские.
Можно использовать фрезерную насадку на дрель, которые продаются в строительных магазинах или изготавливаются самостоятельно.
Насадка на дрель
Обрабатываемые материалы
С помощью фрез устанавливаемых на электродрели можно обрабатывать различные виды древесины, а также черные и цветные металлы. Оснастка, изготавливаемая для электроинструмента и предназначенная для работы с металлом, обладает жесткой конструкцией. Для металлических поверхностей используется два вида фрез:
- Шарошка — применяется для снятия поверхностного слоя с заготовок и деталей.
- Зенковка — с их помощью на обрабатываемой поверхности можно делать углубления различных размеров и расширять уже готовые отверстия.
Важно понимать, что с помощью дрели не получится качественно обрабатывать прочные виды металлов и высокоуглеродистые стали. Эти материалы требуют большой мощности двигателя при работе, чем не может похвастаться обычная дрель. При обработке плотных материалов используются специальные фрезы.
Разновидности фрез по металлу для дрели
Существуют различные виды насадок для дрелей, которые используются при фрезеровании:
- Фасонные.
- Дисковые. С их помощью можно вырезать канавки и пазы на поверхности металла.
- Торцевые. Используются для обработки торцов деталей.
- Цилиндрические. Считаются универсальными. Цилиндрическими насадками снимают слой металла с заготовок.
- Угловые. Ими обрабатываются угловые пазы и наклонные поверхности.
- Концевые. Применяется для обработки глубоких выемок и пазов.
Вид насадки выбирается в зависимости от проводимых работ. Для обработки древесины желательно использовать специальные фрезы по дереву.
Разновидности фрез
Как выбрать фрезу по металлу
При выборе фрезеровочных насадок для дрели, необходимо обращать внимание на такие характеристики:
- Материал, из которого изготавливается режущая часть.
- Заточка зубьев. Она должна быть без микросколов и трещин. В противном случае придётся перетачивать фрезу.
- Внимательно выбирать диаметр.
- Брать во внимание тип хвостовика. Он может не подойти для дрели.
Работа с фрезерной насадкой
Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель. Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:
- Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
- Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
- Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
- Качество реза значительно хуже из-за малой мощности двигателя дрели.
При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.
Изготовление своими руками
Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.
Электродрель
Материалы и инструменты
Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм.
Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.
Конструкция инструментов
Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе.
Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.
( Пока оценок нет )
Поделиться
6x HSS фрезерные борфрезы по дереву + 1 вращающийся локатор для сверления резьбы + сверло для Dremel
Английский
Ваша позиция: Главная > Другое> Запчасти и аксессуары
Увеличить
Поделитесь этим продуктом:
3,99 долл. США
4,9 доллара США9
Спецификация продукта:
| Материал: | сталь, пластик |
|---|---|
| Цвет: | черный, серебристый |
| Описание |
Особенности: Технические характеристики: В комплект поставки входят: |
| Подробное изображение |
Отзывы покупателей
Пока нет отзывов
Советы по написанию отзывов
Пожалуйста, напишите отзыв с подробным описанием и четким выражением.
Отзыв должен быть связан с приобретенным вами продуктом, что помогает нам улучшить наш сервис и качество продукта.
Следующее содержание не допускается в отзывах о товарах:
Недопустимый материал:
- • Непристойный или неприятный контент (например, порнография)
- • Ненормативная лексика или злобные высказывания
- • Поощрение незаконного или аморального поведения
Инструкции по загрузке фото или видео:
Пожалуйста, загрузите реальные фотографии или видео, которые вы сделали для продукта. Любые фотографии или видео с эротикой, кровавостью или нарушением каких-либо авторских прав строго запрещены и будут немедленно удалены.
Пн-Пт Круглосуточная горячая линия Напишите нам: [email protected]
Концевые фрезы. Основное руководство для начинающих.
Концевые фрезы, сверла для пазов, фрезеры, фрезы, сверла, V-образные биты и борфрезы — что все это значит?
А какой бит мне нужен для какой работы? Например, какие концевые фрезы самые лучшие? и какие концевые фрезы лучше всего подходят для алюминия и какие концевые фрезы лучше всего подходят для нержавеющей стали.
В этой статье представлена краткая информация о фрезах и инструментах с ЧПУ.
Фрезы или концевые фрезы используются в станках с ЧПУ: с компьютерным цифровым управлением.
Специализированное программное обеспечение используется для отправки автоматических инструкций по фрезерованию или «траектории инструмента» на станок, который затем вырезает рисунок из исходного материала.
В последнее время рынок ремесленных изделий буквально взорвался замечательными компактными настольными фрезерными станками с ЧПУ и мини-фрезерными станками.
Фрезерные станки с ЧПУ теперь достаточно доступны, чтобы дать энтузиастам-любителям доступ к этому высокоточному фрезерному инструменту для резьбы и гравировки.
Концевые фрезы, маршрутизаторы и фрезы используются на станках с ЧПУ, но если у вас нет станков с ЧПУ, вы можете использовать борфрезы на вращающихся инструментах.
Борфрезы доступны из карбида, стали и алмаза.
Практически любой материал можно разрезать на станке с ЧПУ. Популярными материалами являются металлы, пластмассы и дерево.
Так почему же использовать концевую фрезу, а не сверло? Короче говоря, сверло движется вверх и вниз, концевая фреза перемещается из стороны в сторону (Примечание: доступны концевые фрезы, которые перемещаются во всех направлениях).
1. Концевые фрезы режут с вращением в горизонтальном или боковом (из стороны в сторону) направлении, в то время как сверло врезается в материал только вертикально вниз.
2. Концевые фрезы доступны в широком диапазоне длин, диаметров, канавок и типов, и выбираются в зависимости от материала, который они режут, и чистоты поверхности, требуемой для проекта.
3. Концевые фрезы являются фрезами в мире фрезерования и используются для прорезки пазов, профилирования, контурной обработки, зенковки и развертывания.
4. Концевые фрезы позволяют резать прецизионные детали, начиная от деталей машин, дизайна ювелирных изделий, гравюры на дереве, изготовления вывесок, резки пластика, изготовления пресс-форм и печатных плат.
1. Сверла вырезают круглые отверстия прямо в материале, вращая их во вращающемся сверле.
2. Большинство сверл имеют спиральные канавки (канавки), которые придают сверлам скрученный вид и помогают срезать материал при движении вверх и вниз в отверстии.
3. Сверла из быстрорежущей стали и твердого сплава имеют рифление. (спиральные сверла)
4. Исключением из этого правила являются алмазные сверла, которые имеют плоский конец, а не заостренный или рифленый. (Если это не спиральное алмазное сверло, которое используется не для сверления, а для расширения уже существующих отверстий, например, в бусинах)
Спиралевидные режущие кромки на боковой стороне концевой фрезы называются канавками.
Канавки обеспечивают свободный проход для выхода стружки, когда концевая фреза вращается в заготовке.
Концевые фрезы имеют 2, 3 или 4 зуба на фрезу. 2 и 4 флейты являются наиболее популярными.
- Для использования на дереве и алюминии
- Меньшее количество канавок лучше подходит для отвода стружки, охлаждая фрезу, но оставляя более шероховатую поверхность реза.
- 2 канавки лучше всего подходят для обработки дерева и алюминия, так как они дают очень большую стружку по сравнению с другими материалами.
- Концевые фрезы с двумя канавками также называются сверлами для пазов.
- Для использования с большинством других материалов
- 4 зуба используются для большинства других материалов, могут резать более твердые материалы, чем 2 зуба, и создают более гладкую поверхность.
Существует несколько типов концевых фрез, каждый из которых разработан с учетом различных факторов, чтобы вы могли выбрать правильную концевую фрезу, соответствующую материалу, с которым вы работаете, и типу проекта, который вы собираетесь выполнять.
использовать его для.
Наконечники типа «рыбий хвост» предотвращают расщепление и разрывы и погружаются прямо в материал, образуя плоскую поверхность.
Эти концевые фрезы идеально подходят для врезной фрезеровки и создания точных контуров, что делает их идеальными для изготовления вывесок и обработки металлов давлением .
Для отличной отделки выберите бриллиант с верхней огранкой, так как он имеет множество режущих кромок.
Щелкните здесь, чтобы купить Концевые фрезы для фрезерования
V-образные фрезы обеспечивают проход в форме буквы «V» и используются для гравировки, в частности, для изготовления знаков.
Они бывают разных углов и диаметров наконечника. Небольшие углы и кончики этих V-образных гравировальных фрез обеспечивают узкие прорези и мелкую деликатную гравировку букв и линий.
Щелкните здесь, чтобы купить V-образные биты для гравировки
Сферические фрезы имеют радиус в нижней части, что обеспечивает более качественную обработку поверхности вашей заготовки, что означает меньше работы для вас, поскольку деталь не нужно будет дорабатывать.
дальше.
Используются для контурного фрезерования, обработки неглубоких пазов, обработки карманов и обработки контуров.
Сферические фрезы идеально подходят для 3D контурной обработки, поскольку они менее склонны к выкрашиванию и оставляют красивую закругленную кромку.
Совет: сначала используйте черновую концевую фрезу для удаления больших участков материала, а затем используйте концевую фрезу со сферическим концом.
Щелкните здесь, чтобы купить концевые фрезы со сферическим концом
Концевые фрезы для черновой обработки отлично подходят для обработки больших площадей, имеют многочисленные насечки (зубья) на канавках для быстрого удаления большого количества материала, оставляя шероховатую поверхность.
Их иногда называют измельчителями кукурузных початков или свинорезками — так называют свинью, которая «перемалывает» или съедает все на своем пути.
Обычно называемые плоскими концевыми фрезами, квадратные концевые фрезы создают острую кромку в нижней части пазов и карманов заготовки.
Они используются для общего фрезерования, включая прорезание пазов, профилирование и врезное резание.
Нажмите здесь, чтобы купить концевые фрезы
Похожи на квадратные концевые фрезы/плоские концевые фрезы, но имеют круглую режущую кромку, также известную как выпуклая (не путать со сферической, как упоминалось выше).
Они менее склонны к выкрашиванию и обычно имеют более длительный срок службы.
Большинство концевых фрез изготавливаются либо из сплавов кобальтовой стали, называемой HSS (высокоскоростной сталью), либо из карбида вольфрама.
Выбор материала выбранной вами концевой фрезы будет зависеть от твердости вашей заготовки и максимальной скорости вращения шпинделя вашего станка.
Концевые фрезы из быстрорежущей стали продаются по более низкой цене, но не обеспечивают такой же срок службы или скорость, как цельные твердосплавные концевые фрезы.
Концевые фрезы из кобальта стоят дороже, чем быстрорежущие, но обеспечивают лучшую износостойкость и прочность.
Цельные твердосплавные концевые фрезы значительно тверже, жестче и более износостойкие, чем другие.
Твердосплавные концевые фрезы чрезвычайно термостойкие и используются для высокоскоростной обработки некоторых из самых твердых материалов, таких как чугун, цветные металлы, сплавы и пластмассы.
Концевые фрезы с дополнительным химическим покрытием также популярны сегодня.
Эти покрытия, часто более дорогие, наносятся на долото для уменьшения износа и трения. Однако не все покрытия подходят для всех материалов, и хотя конкретное покрытие может быть эффективным для одного материала, оно может не подходить для другого.
Популярными покрытиями являются нитрид алюминия, титана (AlTiN) и диборид титана (TiB2). Они могут фрезеровать, и они могут сверлить. (У них есть режущие кромки на торце и по бокам). Обычно это концевые фрезы с 2 или 3 канавками, а иногда можно встретить и 4-канавочные концевые фрезы с центральной режущей кромкой.
(имеют режущие кромки только по бокам)Итак, какие концевые фрезы вам нужны для общего фрезерования? 9№ 0005
- Для твердой древесины, фанеры и алюминия: Высококачественные 2-зубые (шлицевые сверла) концевые фрезы прямого и прямого реза.
- Для 3D-контуров и профилирования: концевые фрезы со сферическим концом с двумя зубьями
- Для изготовления вывесок и фрезерования пластиков, акрила и металлов: концевые фрезы для фрезерования твердого сплава. и твердосплавные гравировальные V-образные биты
Нажмите здесь, чтобы купить все концевые фрезы
- Выбор правильного инструмента для вашего материала и проекта повысит качество вашей работы и уменьшит потребность в чрезмерной ручной чистовой обработке.
- Скорость подачи материала должна соответствовать оптимальной скорости концевой фрезы.
- Снижение рабочей скорости на 50 % может удвоить срок службы вашей концевой фрезы.
- Выберите правильное количество канавок для конкретного применения – надлежащее удаление стружки имеет решающее значение, так как нагретые фрезы могут привести к некачественной резке (пригорание материала, заусенцы на кромках и затупление инструмента).
- Используйте твердосплавные концевые фрезы для обработки твердых материалов и высокопроизводительных операций.
- Иногда необходимо использовать концевые фрезы увеличенной длины, но для борьбы с отклонением (изгибом долота) работайте с надлежащей скоростью и скоростью подачи и всегда используйте самую жесткую (самую короткую и самую широкую) концевую фрезу, доступную для данного применения.
- Используйте охлаждающую жидкость или сжатый воздух для предотвращения образования стружки.
- Используйте всю сторону режущих кромок, а не небольшую часть ближе к кончику.
