Насосы горизонтальные — Римос
+7 499 995-09-49 | [email protected]
|
|
Продуктовые линейки
ЦНС 13 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 13 — 13; Напор, м: 70 — 350; Мощность электродвигателя, кВт: 11 — 30; Частота вращения ротора, об/мин: 2950 — 2950; Допускаемый кавитационный запас, м: 3 — 3;
ЦНС 38 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 38 — 38; Напор, м: 44 — 220; Мощность электродвигателя, кВт: 11 — 45; Частота вращения ротора, об/мин: 2950 — 2950; Допускаемый кавитационный запас, м: 3.
6 — 3.6;
ЦНС 60 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 60 — 60; Напор, м: 66 — 330; Мощность электродвигателя, кВт: 18.5 — 90; Частота вращения ротора, об/мин: 2950 — 2950; Допускаемый кавитационный запас, м: 4.5 — 4.5;
ЦНС 105 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 105 — 105; Напор, м: 98 — 490; Мощность электродвигателя, кВт: 55 — 250; Частота вращения, об/мин: 3000 — 3000; Допускаемый кавитационный запас, м: 5.5 — 5.5;
ЦНС 180 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 180 — 180; Напор, м: 85 — 425; Мощность двигателя, кВт: 75 — 315; Частота вращения, об/мин: 1500 — 1500; Допускаемый кавитационный запас, м: 5.
5 — 5.5;
ЦНС 300 — Многоступенчатые насосы для воды
Пинский опытно-механический завод
Подача, м3/ч: 300 — 300; Напор, м: 120 — 600; Мощность двигателя, кВт: 160 — 800; Частота вращения, об/мин: 1450 — 1450; Допускаемый кавитационный запас, м: 5.5 — 5.5;
АНС — Насосы самовсасывающие
Пинский опытно-механический завод
Подача, м3/ч: 30 — 220; Напор, м: 11.5 — 18; Мощность двигателя, кВт: 5.5 — 15; Частота вращения, об/мин: 1500 — 2900;
ДС 125 — Насосы шестеренные битумные
Пинский опытно-механический завод
Подача, м3/ч: 30 — 30; Максимальное давление на выходе, Мпа: 0.63 — 0.63; Частота вращения, об/мин: 450 — 450;

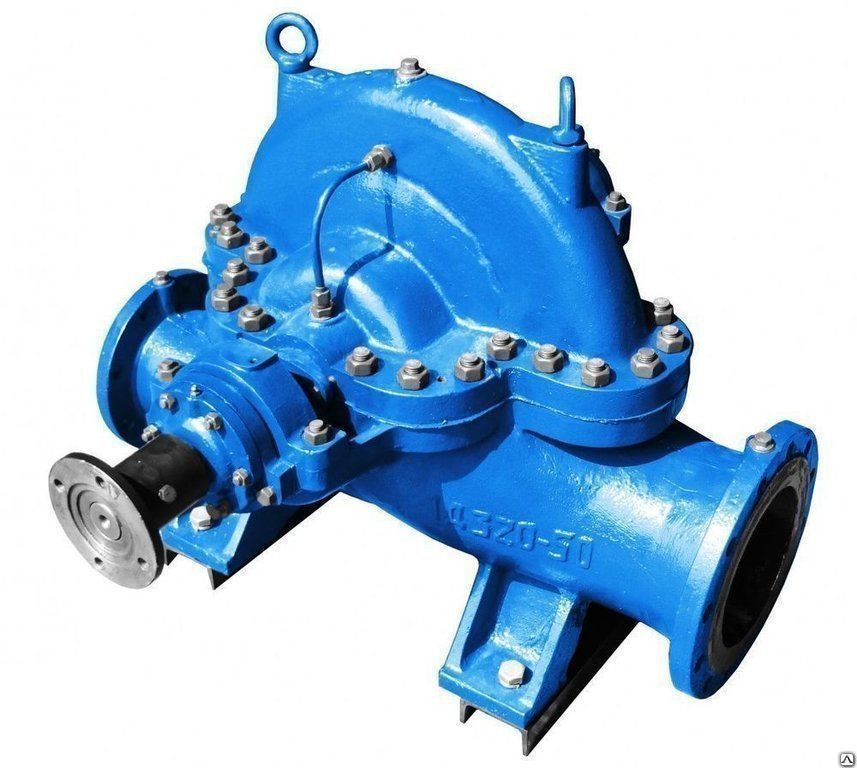

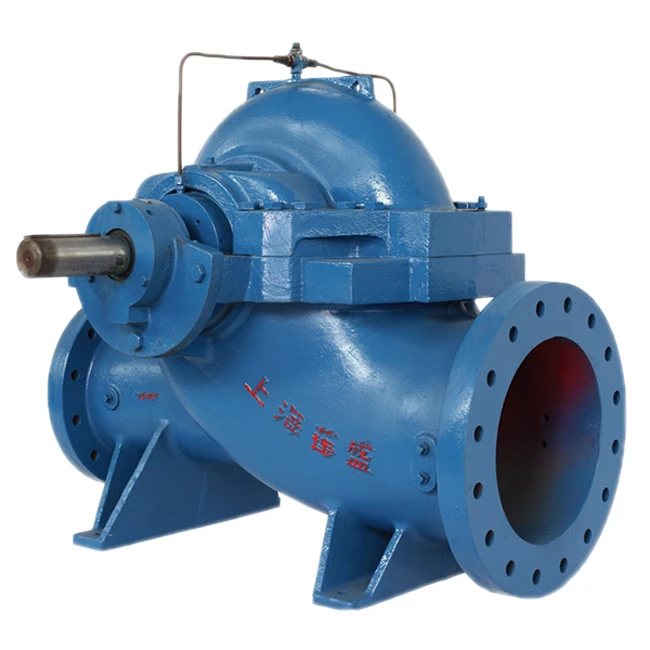

Д, 1Д, 2Д — Насосы для воды горизонтальные двустороннего входа
АО «ГМС Ливгидромаш»
Подача, м3/ч: 70 — 2000; Напор, м: 10 — 125; Частота вращения, об/мин: 730 — 2900; Потребляемая мощность, кВт: 7.
6 — 625; Допускаемый кавитационный запас, м: 2.5 — 7.2;
Delium — Насосные агрегаты двустороннего входа премиум-класса
АО «ГМС Ливгидромаш»
Мощность, кВт: 11 — 1250;
СМ — Фекальные насосы центробежные для сточных масс
АО «ГМС Ливгидромаш»
Подача, м3/ч: 20 — 400; Напор, м: 7.5 — 80; Частота вращения, об/мин: 960 — 2950; Потребляемая мощность, кВт: 1 — 101;
К, 1К — Насосы для воды консольные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 8 — 290; Напор, м: 15 — 90; Частота вращения, об/мин: 1450 — 2900; Потребляемая мощность, кВт: 0.8 — 47; Допускаемый кавитационный запас, м: 3.5 — 4.5;
2К — Насосы для воды консольные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 45 — 100; Напор, м: 23 — 38; Частота вращения, об/мин: 2900 — 2900; Потребляемая мощность, кВт: 6.
5 — 14; Допускаемый кавитационный запас, м: 4 — 4.5;
КМ — Насосы для воды консольные моноблочные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 10 — 200; Напор, м: 16 — 80; Мощность двигателя, кВт: 1.5 — 45; Частота вращения, об/мин: 1450 — 2900; Допускаемый кавитационный запас, м: 3.5 — 4.5;
Ш и НМШ — Масляные насосы шестеренные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 0.06 — 37.5; Давление насоса, кгс/см2: 1.6 — 25; Мощность двигателя, кВт: 0.75 — 15; Частота вращения, об/мин: 40 — 1450;
ЦВК — Насосы центробежно-вихревые консольные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 14.4 — 22.7; Напор, м: 112 — 160; Частота вращения, об/мин: 2950 — 2950; Потребляемая мощность, кВт: 17 — 29; Допускаемый кавитационный запас, м: 2.
6 — 3;
ВК, ВКС, ВКО — Вихревые насосы
АО «ГМС Ливгидромаш»
Подача, л/с: 1 — 5; Подача, м3/ч: 3.6 — 18; Напор, м: 16 — 32; Частота вращения, об/мин: 1450 — 1450; Максимальная потребляемая мощность насоса, кВт.: 1.2 — 8.8; Допускаемый кавитационный запас, м: 4
ВК, ВКС (2Г,1Г) — Вихревые насосы с торцовым уплотнением
АО «ГМС Ливгидромаш»
Подача, л/с: 1 — 5; Подача, м3/ч: 3.6 — 18; Напор, м: 16 — 32; Частота вращения, об/мин: 1450 — 1450; Максимальная потребляемая мощность насоса, кВт.: 1.2 — 8.8; Допускаемый кавитационный запас, м: 4
СМС — Фекальные насосы центробежные для сточных масс
АО «ГМС Ливгидромаш»
Подача, м3/ч: 90 — 90; Напор, м: 60 — 60; Частота вращения, об/мин: 2900 — 2900; Мощность потребляемая насосом (макс.
), кВт: 35 — 35; Допускаемый кавитационный запас, м: 5 — 5;
1ЦНСг — Центробежные многосекционные насосы и агрегаты электронасосные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 40 — 60; Напор, м: 44 — 198; Частота вращения, об/мин: 2950 — 2950; Потребляемая мощность, кВт: 9 — 53.8; Допускаемый кавитационный запас, м: 2 — 4.5;
ЦНСп — Центробежные секционные питательные насосы
АО «ГМС Ливгидромаш»
Подача, м3/ч: 2.5 — 2.5; Напор, м: 80 — 160; Частота вращения, об/мин: 2950 — 2950; Потребляемая мощность, кВт: 1.6 — 2.9;

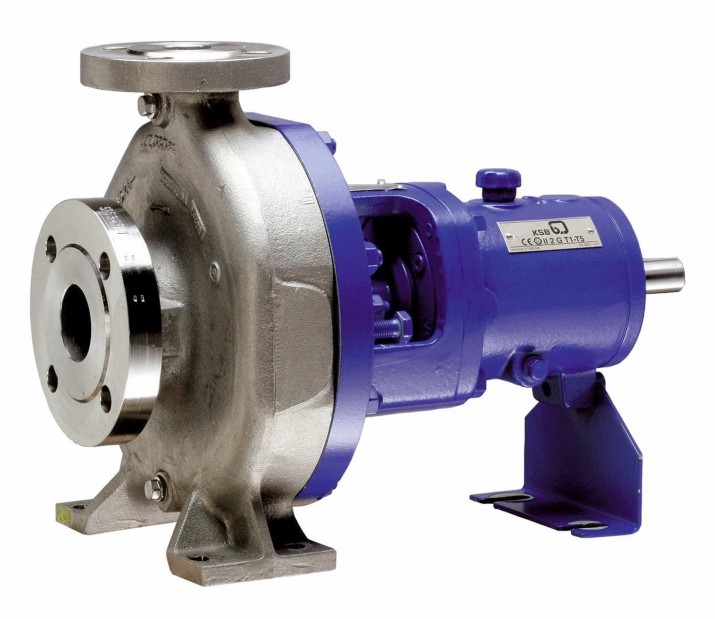

Х — Насосы центробежные консольные химические
АО «ГМС Ливгидромаш»
Подача, м3/ч: 45 — 100; Напор, м: 45 — 90; Частота вращения, об/мин: 2900 — 2900; Потребляемая мощность, кВт: 11 — 45; Допускаемый кавитационный запас, м: 3.
5 — 4.5;
1КС — Насосы центробежные конденсатные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 20 — 80; Напор, м: 50 — 155; Частота вращения, об/мин: 2950 — 2950; Потребляемая мощность, кВт: 5.7 — 63; Допускаемый кавитационный запас, м: 1.5 — 1.6;
К-Е — Насосы для нефти консольные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 50 — 50; Напор, м: 50 — 50; Частота вращения, об/мин: 2900 — 2900; Мощность потребляемая насосом (макс.), кВт: 15 — 15;
КМ-Е — Насосы для нефти консольные моноблочные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 100 — 100; Напор, м: 33 — 33; Частота вращения, об/мин: 2940 — 2940; Мощность потребляемая насосом (макс.), кВт: 12 — 12;
ЦН — Насосы центробежные нефтяные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 80 — 160; Напор, м: 78 — 112; Частота вращения, об/мин: 2600 — 2900; Потребляемая мощность, кВт: 40 — 85; Допускаемый кавитационный запас, м: 4.
4 — 4.8;
НДс, НДв — Насосы центробежные нефтяные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 275 — 1250; Напор, м: 20.5 — 90; Частота вращения, об/мин: 960 — 1450; Потребляемая мощность, кВт: 52 — 290; Допускаемый кавитационный запас, м: 4.5 — 6.8;
ВВН — Насосы вакуумные водокольцевые
АО «ГМС Ливгидромаш»
Мощность двигателя, кВт: 2 — 22; Частота вращения, об/мин: 1000 — 2900;
Бурун Н1В — Насосы одновинтовые
АО «ГМС Ливгидромаш»
Подача (диапазон), м³/ч: 1.2 — 3.6; Давление на выходе из насоса (диапазон), МПа, не более: 0 — 2.5; Мощность двигателя, кВт: 0.55 — 0.75; Частота вращения, об/мин: 3000 — 3000;
2ВВ — Насосы двухвинтовые для воды
АО «ГМС Ливгидромаш»
Подача, м3/ч: 1.
6 — 45; Давление насоса, кгс/см2: 4 — 6.3; Мощность двигателя, кВт: 2.2 — 18.5; Частота вращения, об/мин: 1450 — 2900;
А1 2ВГ, А2 2ВГ, А3 2ВГ, А5 2ВГ — Насосы двухвинтовые мазутные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 11 — 60; Давление насоса, кгс/см2: 6 — 20; Мощность двигателя, кВт: 18.5 — 45; Частота вращения, об/мин: 1000 — 1450;
А1 2ВГ и 2ВГ — Насосы двухвинтовые химические
АО «ГМС Ливгидромаш»
Подача, м3/ч: 12 — 60; Давление насоса, кгс/см2: 4 — 10; Мощность двигателя, кВт: 11 — 55; Частота вращения, об/мин: 750 — 1450;
2ВВ — Насосы двухвинтовые многофазные
АО «ГМС Ливгидромаш»
Давление насоса, кгс/см2 (на масле/ на воде ): 16 — 63; Частота вращения, об/мин: 1450 — 1460;
3В — Насосы трехвинтовые гидроприводные
АО «ГМС Ливгидромаш»
Подача, м3/ч: 1.
8 — 21; Давление насоса, кгс/см2: 40 — 160; Мощность двигателя, кВт: 11 — 55; Частота вращения, об/мин: 2900 — 2900;
КММ — Насосы для отопления
ООО НПО «Курс»
Подача, м3/ч: 3 — 400; Напор, м: 4 — 90; Мощность двигателя, кВт: 0.75 — 110; Частота вращения, об/мин: 960 — 2900;
КММ-Е — Насосы для нефти, бензина
ООО НПО «Курс»
КММ-Х — Насосы химические
ООО НПО «Курс»
Подача, м3/ч: 6 — 400; Напор, м: 7 — 90; Мощность двигателя, кВт: 1.5 — 132; Частота вращения, об/мин: 960 — 2900;
КМШ — Насосы для воды
ООО НПО «Курс»
Подача, м3/ч: 5 — 200; Напор, м: 6 — 80; Мощность двигателя, кВт: 0.75 — 30; Частота вращения, об/мин: 960 — 2900;
КМ-премиум — Насосы для воды
ООО НПО «Курс»
Подача, м3/ч: 5 — 200; Напор, м: 6 — 80; Мощность двигателя, кВт: 0.
75 — 30; Частота вращения, об/мин: 960 — 2900;
КММ-Х — Химические насосы для барды
ООО НПО «Курс»
Подача, м3/ч: 6 — 400; Напор, м: 7 — 90; Мощность двигателя, кВт: 1.5 — 132; Частота вращения, об/мин: 960 — 2900;
КММ-СХ — Насосы для соляных растворов
ООО НПО «Курс»
Подача, м3/ч: 6 — 400; Напор, м: 7 — 90; Мощность двигателя, кВт: 1.5 — 132; Частота вращения, об/мин: 960 — 2900;
ООО Римос-Импэкс
5047030779
Контакты:
Адрес:
Горная, 23
141421
Московская область, Химки, Сходня,
Телефон:+7 499 995-09-49,
Электронная почта: zakaz@rimos.
ru

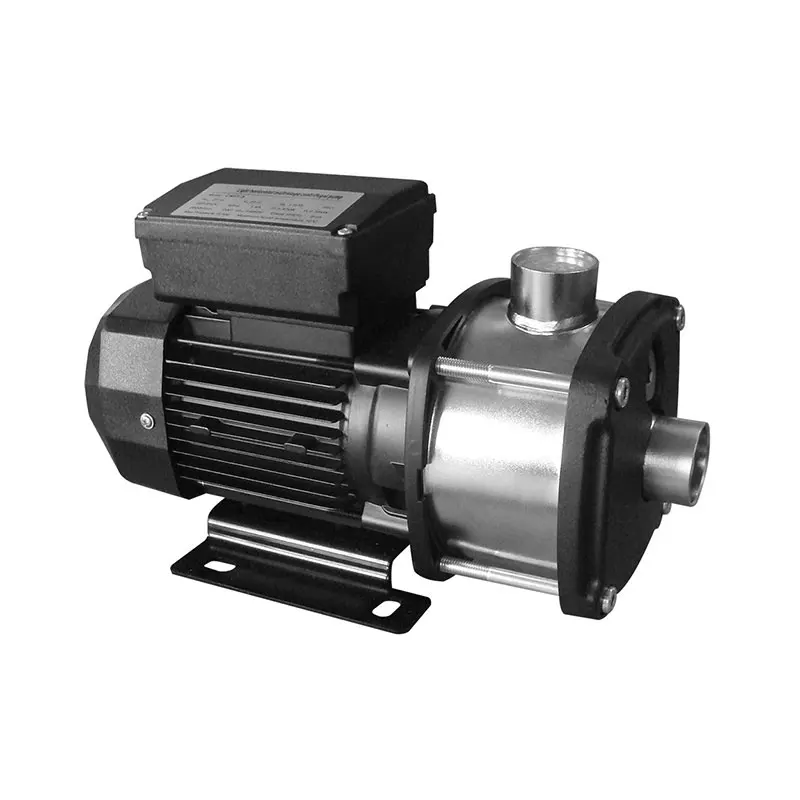

Насос горизонтальный, многоступенчатый, центробежный CNP серии CHLF(T) 2-30 100088429
Насос горизонтальный, многоступенчатый, центробежный CNP серии CHLF(T) 2-30 оснащен асинхронным электродвигателем с вентиляторным охлаждением. Патрубки выполнены из чугуна.
Горизонтальный, многоступенчатый, центробежный насос CNP серии CHLF(T) 2-30 нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.
Особенности конструкции:
- Горизонтальный, моноблочный, многоступенчатый, несамовсасывающий, центробежный насос с асинхронным двигателем.
- Компактная и прочная конструкция, осевой вход и радиальный выход.
Применение
Электронасосы CHL в основном используются в промышленности:
- Водоснабжение.
- Системы кондиционирования воздуха.
- Системы охлаждения, циркуляции, водонагрева.
- Системы водоочистки: фильтрация, водоподготовки.
- Системы орошения.
- Санитарно-техническое оборудование.
- Установки повышения давления.
Перекачиваемые жидкости
Насос горизонтальный, многоступенчатый, центробежный CNP серии CHLF(T) 2-30 служит для перекачивания:
- Чистой, невзрывоопасной, маловязкой жидкости, не содержащая абразивных частиц и волокон.
- Чистой воды, минеральной воды, пищевое растительное масло и химически-умерено агрессивные жидкости.
- Если плотность или вязкость подаваемой жидкости выше, чем плотность или вязкость воды, необходимо применять приводной двигатель с большей мощностью.
- Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.
| Характеристики | |
| Вес, кг | 15 |
| Класс изоляции | F |
| Максимальное рабочее давление, бар | 10 бар |
| Максимальный напор, м | 22 |
| Максимальный расход, м3/час | 2 |
| Материал корпуса | Чугун |
| Назначение использования | Циркуляция, Повышение и поддержание давления, Бытовое водоснабжение, Промышленное водоснабжение, Орошение |
| Напряжение сети, В/ГЦ | 3∼380-690/50 |
| Номинальная мощность, Вт | 370 |
| Размер присоединения, мм | 25 |
| Степень защиты | IP55 |
| Температура жидкости, °С | от -15 °С до +70 °С |
| Температура окружающей среды, °С | до +40 °С |
| Тип насоса | Центробежный |
| Тип присоединения | Резьбовое трубное |
| Тип сооружения | Жилые и административные здания, Промышленные сооружения |
Нет отзывов о данном товаре.
Написать отзыв
Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.
Различия между горизонтальными и вертикальными центробежными насосами
Центробежные насосы используются во многих отраслях промышленности. Они обеспечивают превосходную эксплуатационную эффективность и универсальность, когда речь идет о давлении и расходе жидкости. Линейные центробежные насосы бывают разных конфигураций: горизонтальные и вертикальные.
В чем разница между центробежными насосами двух типов? И какой из них подходит для вашего процесса? Это вопросы, на которые мы здесь, чтобы ответить.
Основные отличия конструкции
Первое и наиболее очевидное отличие — ориентация вала. Горизонтальный центробежный насос имеет вал, расположенный горизонтально, обычно между подшипниками или выступающий. Между тем, вертикальный центробежный насос имеет вал, ориентированный вертикально.
Конструкция вала радиально-разъемная и выступающая.
Решение о том, какой насос использовать в вашей работе, зависит от нескольких факторов. Среди них общее удобство эксплуатации и обслуживания насоса, пространство для установки и функциональность. Имея это в виду, мы теперь рассмотрим некоторые плюсы и минусы каждой конструкции насоса.
Горизонтальные центробежные насосы – плюсы и минусы
Положительным моментом является то, что горизонтальные центробежные насосы легче устанавливать и обслуживать, а их внутренние детали легкодоступны. Вы можете выбрать правильную конструкцию вала, чтобы обеспечить желаемое давление нагнетания. Для приложений с низким уровнем всасывания лучше всего использовать выступающий вал, в то время как для высокого давления всасывания вам понадобится вал с подшипником. Горизонтальные центробежные насосы можно легко надежно соединить с внешними аксессуарами, такими как турбины, электродвигатели или двигатели, работающие на топливе.
Наконец, небольшой запас высоты горизонтального насоса делает его идеальным для применения внутри помещений, где вертикальное пространство часто ограничено.
С другой стороны, горизонтальный центробежный насос будет занимать больше места, если на вашем заводе мало места. Как правило, рабочая температура и давление у горизонтальных насосов ниже, чем у вертикальных насосов. Вы также не захотите использовать горизонтальный центробежный насос для приложений, требующих большего NPSH (чистого положительного напора на всасывании), чем NPSH, который может обеспечить конкретный насос. В этом смысле его возможности будут ограничены.
Горизонтальные приложения
- Высокая температура
- Системы распыления
- Циркуляция воды
- Перенос жидкости
- Общего назначения
Вертикальные центробежные насосы – плюсы и минусы
Если у вас ограниченная площадь поверхности и вам нужен насос, занимающий гораздо меньшую площадь, вертикальные центробежные насосы определенно займут меньше места.
Они хорошо подходят для жидкостей с высокими температурами и давлением, а NPSH может быть изменен для работы в более широком диапазоне применений.
Для вертикального насоса потребуется много места, что усложняет его установку и обслуживание. Большинству также потребуется яма и бочка (особенно для больших многоступенчатых насосов). Вертикальные центробежные насосы также могут быть соединены только с электродвигателями. Некоторые эксплуатационные проблемы возникают при высоком давлении всасывания, поскольку конструкция выступающего вала затрудняет балансировку осевого усилия. Аналогичным образом, жидкости с высокой концентрацией растворенных газов трудны в обращении и могут привести к выходу из строя механических уплотнений.
Вертикальное применение
- Конденсат
- Отстойники
- Бустерная станция
- Подъемные станции
Выбор и настройка подходящего горизонтального или вертикального насоса для вашего применения имеет решающее значение, поэтому вам следует поработать с таким экспертом, как Cortech DXP, чтобы получить все необходимые ответы, прежде чем принимать окончательное решение о насосе.
Мы представляем всех ведущих мировых производителей вертикальных и горизонтальных центробежных насосов, включая Blackmer, Pumpworks, Sundyne, Vertiflow, Ansimag и Floway (среди прочих). Позвольте нам помочь вам найти насос, который наилучшим образом соответствует вашим потребностям. Свяжитесь с нами сегодня или посетите наш веб-сайт для получения дополнительной информации о центробежных насосах и аксессуарах.
Что такое горизонтальный насос?
Насосы могут быть изготовлены и установлены в различных положениях в зависимости от их конструкции, области применения и перекачиваемой жидкости. Они могут быть установлены горизонтально, вертикально, погружены или погружены в жидкость, причем каждая конструкция имеет преимущество перед другой.
Но в чем разница между горизонтальными, вертикальными, погружными и погружными насосами и почему вы предпочитаете один из них другому? Ниже мы обсудим разницу между горизонтальными и вертикальными насосами, какие типы доступны в каждой конфигурации и почему может потребоваться выбор горизонтального насоса для данного процесса или приложения.
Что такое горизонтальный насос?
Горизонтальные насосы представляют собой конструкцию, в которой головка насоса расположена рядом с двигателем в горизонтальной плоскости. Соединяемые с муфтой или без нее, они могут быть установлены на опорной плите, если они соединены длинной муфтой, или просто на опорной плите, если они соединены плотно.
Они являются одной из наиболее широко используемых конструкций насосов и обычно изготавливаются в соответствии со стандартом DIN24255/EN733 , в котором указаны размеры впускного и выпускного фланцев, обеспечивающие взаимозаменяемость между брендами, хотя габаритные размеры и производительность могут немного отличаться от стандартных. классифицируется как стандартизированный DIN24255/EN733 насосы.
Этот дизайн имеет много преимуществ, но давайте рассмотрим его более подробно ниже.

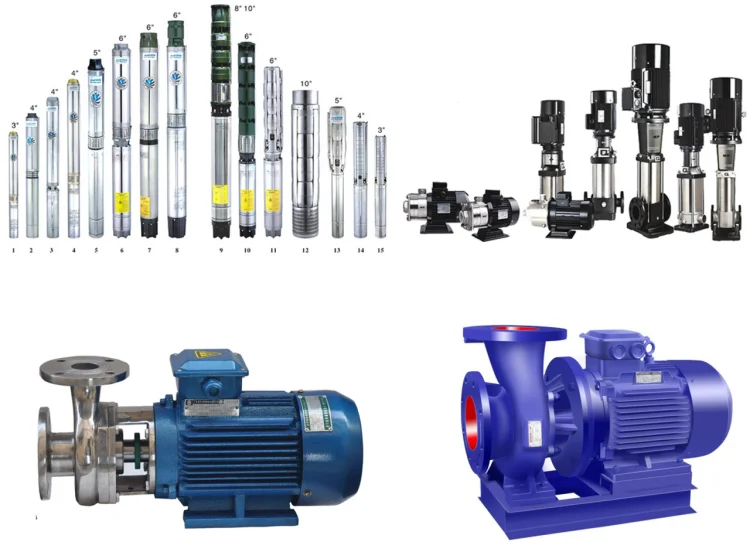

Различия между горизонтальными и вертикальными насосами
Горизонтальные насосы имеют некоторые сходства в конструкции с вертикальными конструкциями, с небольшими отличиями, позволяющими подключать двигатель рядом с насосом или над ним.
Ниже представлен обзор каждой конструкции с иллюстрациями, иллюстрирующими основные различия в конструкции:
Горизонтально: Это означает, что двигатель расположен в одной горизонтальной плоскости и примыкает к насосу. Конструкции могут быть тесно соединенными, что означает, что двигатель соединяется с головкой насоса без муфты или редуктора между ними, или с длинным соединением, когда агрегат соединяется с опорной плитой с помощью муфты и с редуктором или без него.
Вертикальный: Здесь двигатель расположен над насосом, а насос и вал двигателя ориентированы вертикально, отсюда и описательное название – вертикальные линейные насосы. Двигатель может быть тесно соединен с двигателем, что означает, что он подключается без муфты, или длинно соединен с использованием распорного кронштейна, выступающего в качестве опоры для двигателя, что позволяет обслуживать устройство без снятия двигателя.
Погружные: Также называемые вертикальными погружными насосами, в погружной конструкции головка насоса погружена в жидкость, а двигатель расположен вне жидкости.
Это полезно в таких приложениях, как перекачка горючих жидкостей, когда в яме присутствуют твердые вещества, требующие перекачки, температура жидкости очень высокая, что препятствует использованию других конструкций, таких как погружные, вязкость жидкости высоким или там, где доступный NPSH (NPSHa) очень низкий.
Эта конструкция служит дольше погружной модели, поскольку двигатель не контактирует с перекачиваемой жидкостью.
Погружной: В этой конструкции насос является полностью погружным, а жидкость охлаждает двигатель. Они могут быть установлены на направляющих для облегчения снятия или с отдельно стоящей опорной плитой или ножками, чтобы всасывающий патрубок поднимался над дном резервуара, позволяя жидкости и твердым частицам легко попадать во впускное отверстие. Рабочий процесс контролируется вручную с помощью встроенного поплавкового выключателя или регуляторов уровня.
Горизонтальные насосы и вертикальные насосы
Ниже мы рассмотрели преимущества и недостатки использования горизонтального насоса по сравнению с вертикальным насосом в вашем приложении.
| Horizontal | Vertical | |
| Priming | Standard End Suction pumps can be made self-priming utilizing a foot valve on the inlet.
Также возможно исполнение насоса самовсасывающим по конструкции корпуса.
Горизонтальные насосы предназначены для работы с воздухом, так как он может проходить через насос, поскольку выпускное отверстие установлено в самой высокой вертикальной точке корпуса. | Не являются самовсасывающими даже при использовании обратного клапана. Требуется отдельный воздушный эжектор или электрический вакуумный насос для облегчения заливки. |
| Вход/выход | Может быть установлен в различных положениях вдоль корпуса насоса – сверху, слева или справа от двигателя. | Доступно положение с одним выходом. Вход может быть на дне корпуса или на одной линии с входом. |
| Место для установки | Занимает больше места по горизонтали. Бетонные фундаменты мельче и длиннее. | Меньшая площадь основания.
Обычно используется в местах, где недостаточно места для установки, например, на борту корабля.
Не идеально подходит для моделей, требующих снижения скорости с помощью редуктора (например, с прогрессивной полостью, зубчатым колесом, лепестком и лопастью), который имеет дополнительный вес для вертикальной поддержки, что может оказаться сложным в обслуживании. Может потребоваться более глубокая бетонная плита основания в больших конструкциях. |
| Техническое обслуживание | Легче обслуживать, так как устройство установлено горизонтально.
Двигатель можно легко отсоединить без физического подъема.
Обслуживание можно проводить на уровне земли. | Более сложен в обслуживании и обычно может включать кран для подъема двигателя отдельно, если конструкция не позволяет проводить обслуживание насоса без отсоединения от двигателя.
Техническое обслуживание может потребоваться на высоком уровне. |
| Дизайн | Требуется длинная опорная плита. | Для больших двигателей требуется удлиненная опорная рама. Упорный подшипник требуется для высоких давлений или потоков. |
| Жидкости | Подходит для чистых, твердых и технологических жидкостей. | Ограниченное обращение с увлеченными газами. Мелкие твердые частицы могут попасть в мертвые зоны корпуса вертикального встроенного насоса. |
3 причины, по которым следует использовать горизонтальные насосы по сравнению с вертикальными насосами
Вот 3 наиболее распространенные причины, по которым насосы должны устанавливаться горизонтально, а не вертикально: 7 9 Воздух 9 0023 4 Эвакуация
В некоторых конструкциях блоки, установленные вертикально, не могут функционировать должным образом. Например, если самовсасывающий насос установлен вертикально, он не сможет откачивать воздух, поступающий в корпус, поэтому центробежный насос с односторонним всасыванием нельзя устанавливать вертикально или использовать с обратным клапаном, чтобы он стал самовсасывающим, как в горизонтальном положении. конструкции.
То же относится и к насосам с боковым каналом, которые являются самовсасывающими при горизонтальной установке, но не могут самовсасывать и откачивать воздух при вертикальной установке.
Другие агрегаты с объемной конструкцией, такие как лопастные или роторно-поршневые, теоретически могут работать в вертикальном положении, но требования к такой конструкции никогда не предъявлялись.
Вертикальные самовсасывающие насосы возможны только в том случае, если для откачки воздуха используется воздушный эжектор или электрический вакуумный насос.
Некоторые модели нельзя устанавливать вертикально, так как внутренние компоненты не выдерживают нагрузки при вертикальной установке.
Это может иметь место в некоторых конструкциях больших многоступенчатых насосов, где подшипники двигателя используются для противодействия радиальным силам внутри насоса.
Они не могут выдерживать осевое усилие во время работы, когда блок установлен вертикально, и если блок не переработан для установки отдельного упорного подшипника, его никогда нельзя устанавливать вертикально.
В некоторых моделях, таких как многоступенчатые или большие центробежные насосы, мощность для создания больших потоков или давлений может означать, что требуется мощный двигатель.
Нередко такие двигатели весят более тонны. Затем этот вес опирается на опорную раму над насосом, чтобы выдерживать нагрузку, а также силы вращения двигателя и насоса.
По мере увеличения веса двигателей возможность установки двигателей над насосами становится менее экономичной (за исключением конструкции с вертикальным погружением). Особенно, когда может быть изготовлена опорная плита, рассчитанная на вес двигателя и насоса по отдельности вдоль горизонтальной плоскости, усиленная бетонным основанием, которое намного более экономично в производстве, установке и обслуживании.
Аналогичным образом, в некоторых конструкциях, таких как шестеренчатые, более крупные конструкции насосов могут не устанавливаться вертикально из-за веса редуктора, который будет трудно поддерживать не только в вертикальном положении, но также трудно выравнивать и обслуживать в течение всего срока службы агрегата.
Какие типы насосов можно устанавливать горизонтально или вертикально?
Мы составили удобную таблицу ниже, чтобы указать, какие типы насосов можно устанавливать горизонтально или вертикально.
| Pump Type | Horizontal Mounting Possible | Vertical Mounting Possible | ||||||||||||||||||||||||
| AOD | ✓ | ✓ | ||||||||||||||||||||||||
| Barrel | ✓ | ✓ | ||||||||||||||||||||||||
| Скважина | ✓ *При использовании охлаждающей втулки | ✓ | ||||||||||||||||||||||||
| Циркуляционный насос | ||||||||||||||||||||||||||
| Flexible Impeller | ✓ | ✓ | ||||||||||||||||||||||||
| Gear | ✓ | ✓ | ||||||||||||||||||||||||
| Hand Pump | ✓ | ✓ | ||||||||||||||||||||||||
| Lobe | ✓ | ✗ *Доступны вертикальные порты | ||||||||||||||||||||||||
| Malgetic Drive | ✓ | ✓ | ✓ | .0008 | ✓ | ✓ *Providing bearing design can accommodate vertical installation due to thrust created during operation | ||||||||||||||||||||
| Peripheral | ✓ | ✗ | ||||||||||||||||||||||||
| Pistol / Plunger | ✓ | ✓ | ||||||||||||||||||||||||
| Прогнозирующаяся полость | ✓ | ✓ | ||||||||||||||||||||||||
| Piston | 3 | 3 | 3 | |||||||||||||||||||||||
| 9000 | ||||||||||||||||||||||||||
| 9 | . 0390 ✗ | |||||||||||||||||||||||||
| Screw | ✓ | ✓ | ||||||||||||||||||||||||
| Self Priming Centrifugal | ✓ | ✗ *Unless priming device / vacuum assist is used | ||||||||||||||||||||||||
| Side Channel | ✓ | ✗ | ||||||||||||||||||||||||
| Сплит.0002 *If dry mounted | ✓ | |||||||||||||||||||||||||
| Vane | ✓ | ✗ | ||||||||||||||||||||||||
| Vertical Immersion | ✗ | ✓ | ||||||||||||||||||||||||
| Vertical Inline | ✗ | ✓ |
Остались вопросы о горизонтальных или вертикальных насосах? Если вы не уверены, какой насос выбрать для вашего процесса, свяжитесь с нами по телефону, электронной почте, в чате или через нашу онлайн-форму.
