подбор по напору и расходу, формулы, примеры
- Сферы использования циркуляционных насосов
- Для чего необходимо выполнять расчет
- Как правильно рассчитать производительность насоса
- Как рассчитать гидравлические потери отопительной системы
- Как выбрать циркуляционный насос по количеству скоростей
Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.
Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат
Сферы использования циркуляционных насосов
Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.
При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.
Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики
Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.
По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.
Устройство циркуляционного насоса для отопления
Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.
Для чего необходимо выполнять расчет
Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:
- создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
- обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.
Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.
При выполнении такого расчета учитывают два основных параметра:
- общую потребность здания в тепловой энергии;
- суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.
Таблица 1. Тепловая мощность для различных помещений
После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.
Как правильно рассчитать производительность насоса
Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:
Q = 0,86R/TF–TR.
Параметры, которые используются в данной формуле, указаны в таблице.
Таблица 2. Параметры теплоносителя для расчета производительности насоса
Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:
- частные дома небольшой и средней площади – 100 кВт на 1 м2;
- многоквартирные дома – 70 кВт на 1 м2 площади их помещения.

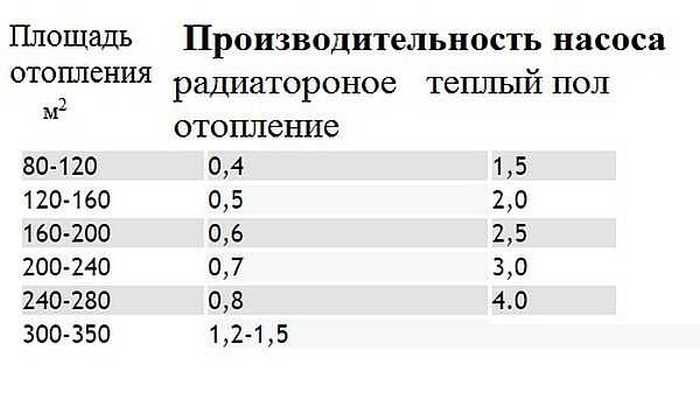

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м2.
Как рассчитать гидравлические потери отопительной системы
На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:
H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.
Параметры, используемые в данной формуле, указаны в таблице.
Таблица 3. Параметры для расчета высоты всасывания
Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.
Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:
- отопительный котел – 1000–2000 Па;
- сантехнический смеситель – 2000–4000 Па;
- термоклапан – 5000–10000 Па;
- прибор для определения количества тепла – 1000–1500 Па.
Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.
Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

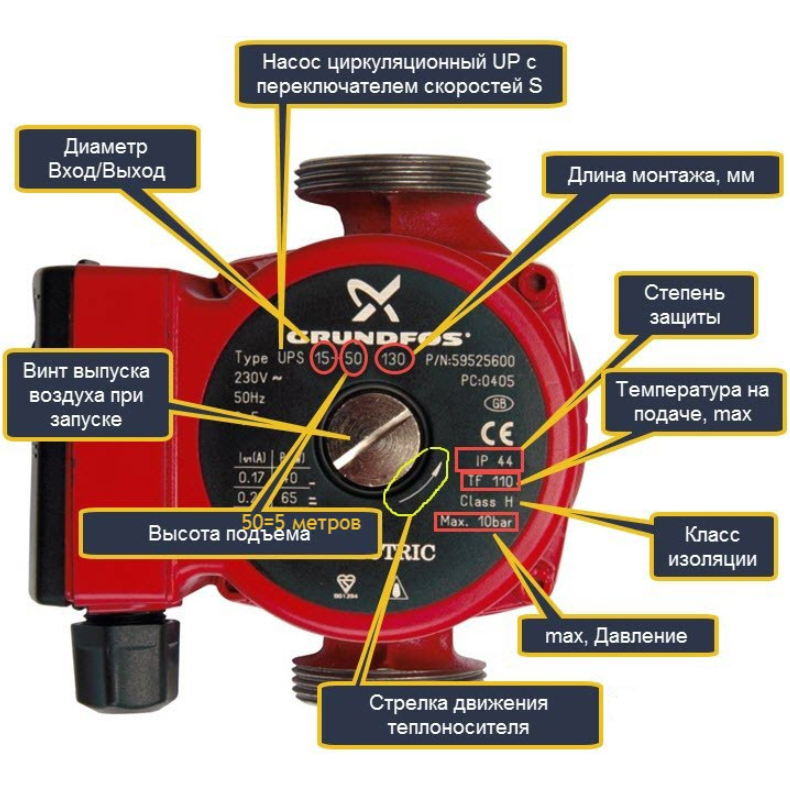

Как выбрать циркуляционный насос по количеству скоростей
Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.
Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.
Насос Wilo-Stratos с автоматической регулировкой мощности
Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.
Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.
В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

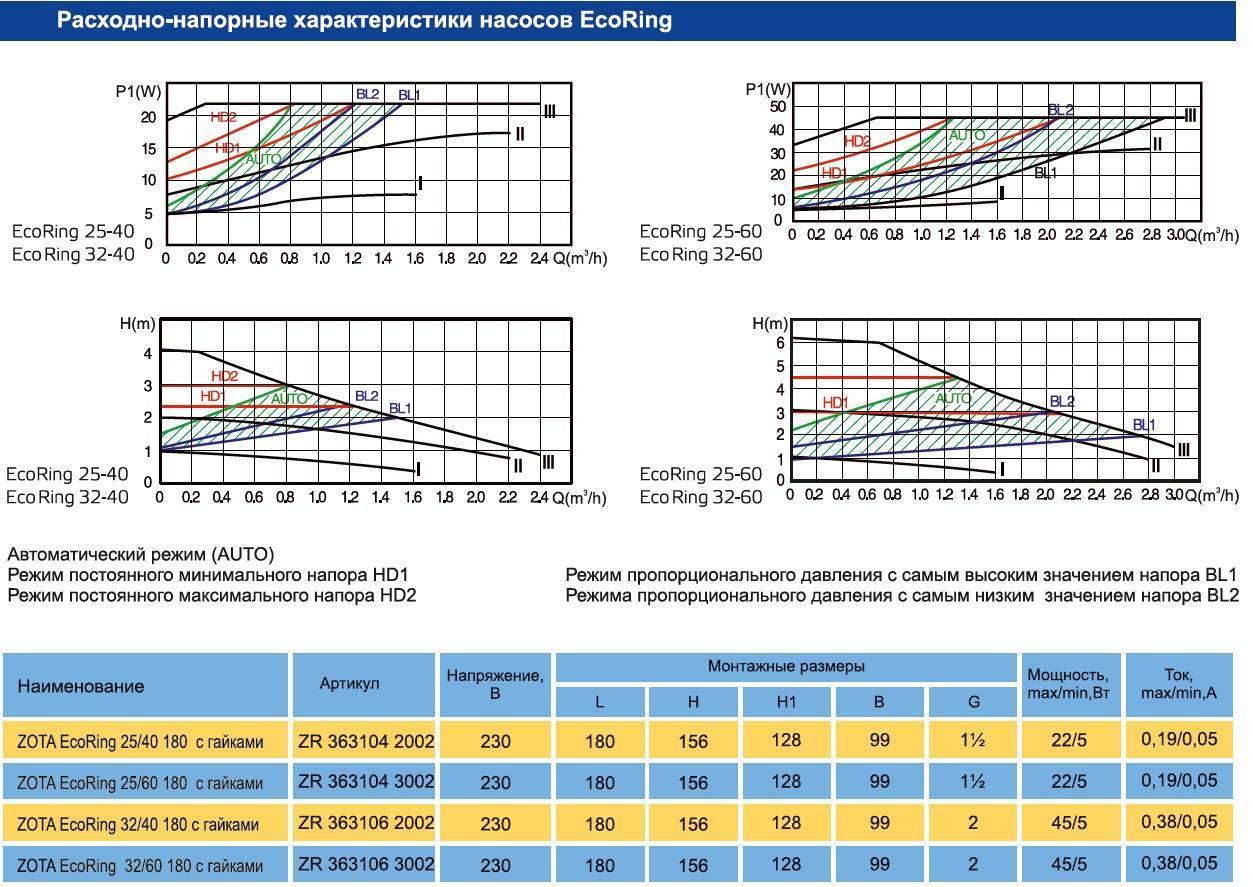

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.
Расчет циркуляционного насоса для системы отопления
Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса.
В ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.
Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.
И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.
Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.
Расчет подачи и напора циркуляционного насоса.
Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.
Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.
Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:
V=(Sопп×Qуд)/(1,16×?T)
V – подача циркуляционного насоса, м3/ч.
Sопп – полезная площадь отапливаемого помещения, м2.
Qуд – удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
?T – разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.
Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.
Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.
Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.
Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.
Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.
Потери давления на местных сопротивлениях определяются по формуле:
Z=∑ζ×V2×ρ/2
ζ – коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V – скорость движения теплоносителя, м/с.
ρ – плотность теплоносителя.
Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

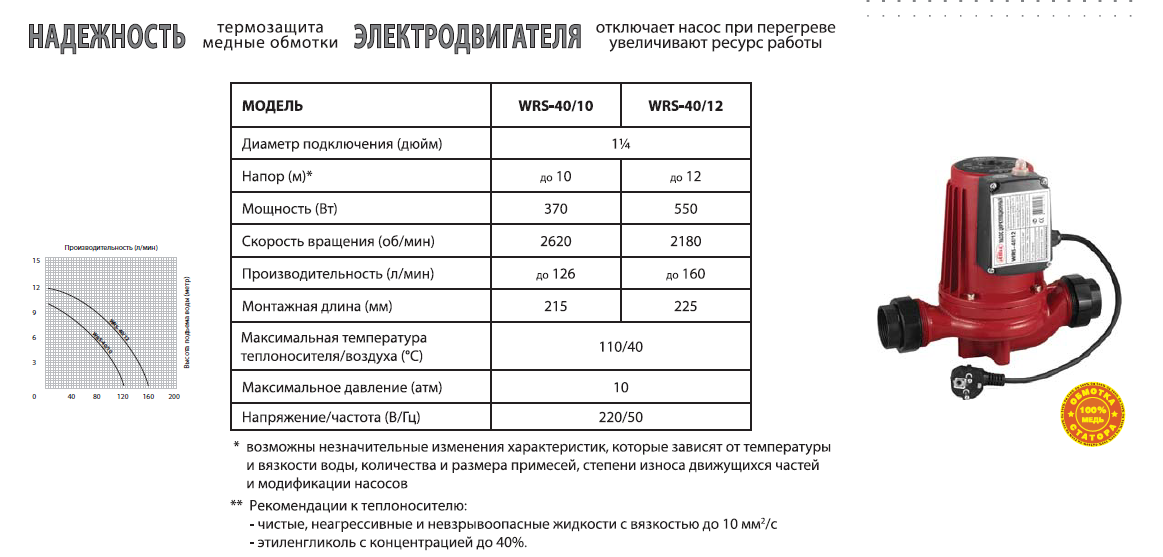

Выбор циркуляционного насоса.
Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.

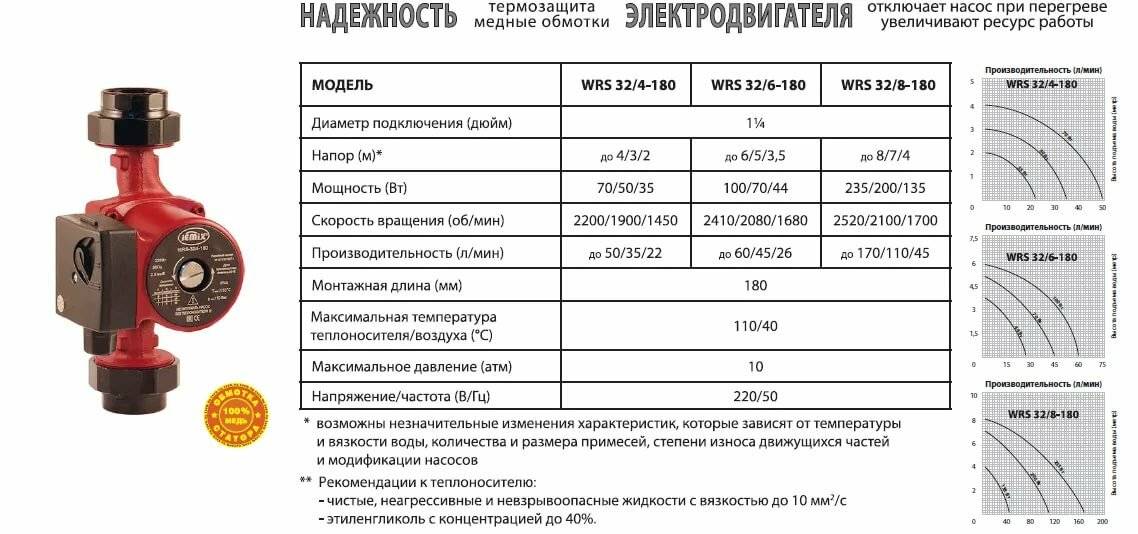

Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.
В случае если вы не хотите разбираться в формулах, обращайтесь к нашим менеджерам и они подберут правильный насос для вашей системы отопления.
8 800 511 47 48 бесплатно для РФ
+7 499 899 08 71
WhatsApp +7 919 231 04 32
Как определить размер циркуляционного насоса для лучистого тепла?
Системы лучистого отопления обеспечивают комфортное и эффективное отопление домов и зданий за счет циркуляции горячей воды по трубам, установленным в полах, стенах или потолках.
Циркуляционный насос является важным компонентом системы лучистого отопления, так как он отвечает за перемещение горячей воды по сети трубопроводов.
Правильный подбор циркуляционного насоса необходим для того, чтобы система могла обеспечивать требуемую тепловую нагрузку и эффективно работать.
Выбор размера циркуляционного насоса для системы лучистого отопления зависит от нескольких факторов, включая размер системы, требования к тепловой нагрузке, перепад температур и перепад давления в системе трубопроводов. Вот общие шаги, которые необходимо выполнить:
Определение требований к тепловой нагрузке
Тепловая нагрузка — это количество тепловой энергии, необходимое для поддержания желаемой температуры в помещении.
Это можно рассчитать на основе размера помещения, уровня изоляции, климата и других факторов. Тепловая нагрузка обычно измеряется в БТЕ (британских тепловых единицах) в час.
Определение расхода
Расход – это количество воды, которое должно циркулировать в системе для обеспечения необходимой тепловой нагрузки. Это можно рассчитать на основе тепловой нагрузки и разницы температур между подающей и обратной линиями системы.
Расчет перепада давления
Перепад давления — это величина потери давления при протекании воды по системе трубопроводов. Это можно рассчитать на основе скорости потока, длины и диаметра труб, а также фитингов и клапанов системы.
Выберите насос
После того, как вы определили требуемый расход и перепад давления, вы можете выбрать циркуляционный насос, который может обеспечить требуемую производительность. Насосы обычно оцениваются по расходу и напору.
Проверка выбора насоса
Очень важно убедиться, что выбранный насос может обеспечить требуемый расход и перепад давления для конкретной системы. Вам может потребоваться свериться со спецификациями производителя или выполнить дополнительные расчеты, чтобы убедиться, что насос подходит.
Подбор циркуляционного насоса для лучистого тепла
Прежде чем принять решение о выборе циркуляционного насоса, необходимо рассмотреть некоторые важные характеристики.
Материалы конструкции (чугун, бронза, нержавеющая сталь), расход (галлонов в минуту или галлонов в минуту), потеря напора (в футах напора), мощность (л. с.), источник питания (В) и типы соединений/ размеры (фланцевые, резьбовые, пот) относятся к числу особенностей.
Чугунный фланцевый тип является наиболее распространенным типом циркуляционного насоса для систем лучистого или водяного отопления с замкнутым контуром.
Обычно циркуляционные насосы из нержавеющей стали или бронзы используются для водяного/лучистого отопления с разомкнутым контуром и рециркуляции горячей воды для бытовых нужд. Подключение циркуляционного насоса к существующим водопроводным линиям с использованием резьбовых и потовых соединений в более поздних типах применения часто проще.
Термостаты Taco и Grundfos по умолчанию работают от сети 115 В, 60 Гц. Обычно он заказывается для других моделей, например, с блоком питания 230 В или с вилкой.
Подходящий размер циркуляционного насоса зависит от тепловой нагрузки и потери напора (падения давления) в данной зоне.
Шаг 1
Зная тепловую нагрузку (в БТЕ) для данной зоны, вы можете рассчитать расход вашего циркуляционного насоса. Для гидравлических или радиационных применений его можно применять следующим образом:
галлонов в минуту = 0,002*БТЕ/(перепад температуры, F)
Существует перепад температур между температурами подачи и возврата циркуляционного насоса, а расход галлонов в минуту равен количество потока, создаваемого циркулятором.
Поскольку в большинстве систем лучистого отопления используется перепад температуры 20F, формулу можно адаптировать следующим образом: 10 000 БТЕ тепловой нагрузки.
В этом случае циркуляционный насос должен подавать не менее 10 галлонов в минуту при перепаде давления 100 000 БТЕ/ч.
Приведенное выше уравнение не относится к системам снеготаяния со смесью гликоля и воды 50/50:
1 галлон в минуту = 11 000 БТЕ/час
Шаг 2
Далее необходимо рассчитать потери напора или падения давления в системе.
Гидравлические или лучистые системы отопления страдают от потери напора в результате трения между водой и трубами/шлангами, что ограничивает скорость потока.
Несмотря на то, что коллекторы лучистого тепла и размеры труб PEX являются двумя отдельными темами, давайте предположим, например, что коллектор лучистого тепла имеет восемь выходов с трубками 1/2″ PEX, установленными на расстоянии 300 футов на каждый контур, и системе требуется 72 000 БТЕ.
Используя приведенную выше формулу, мы можем определить скорость потока, необходимую для данной зоны: 72 000/10 000 = 7,2 галлона в минуту.
В коллекторе расход по каждому контуру равен расходу, деленному на количество контуров:
По оценкам, каждый контур использует 0,9 галлона в минуту (при условии, что все контуры одинаково сбалансированы).
Рассчитать падение давления на фут трубы PEX в соответствии с таблицей падения давления или диаграммой падения давления можно с помощью диаграммы производителя трубы PEX.
ПРИМЕЧАНИЕ: Производители могут предоставлять данные о перепаде давления в фунтах на квадратный дюйм (PSI) и футах на душу населения (FT).
Для преобразования используйте следующее уравнение: 1 psi = 2,3 фута напора (для пресной воды) и 1 фут напора = 0,43 psi.
Исходя из этого примера, падение давления из-за 1 фута трубы PEX диаметром 1/2″ будет составлять примерно 0,03 фута напора).
Учитывая, что длина каждого отдельного контура труб PEX составляет 300 футов, падение давления на контур будет составлять 0,03 x 300 = 90,0 футов напора.
Падение давления на контур в трубке PEX такое же, как и во всей зоне, поскольку контуры труб PEX проходят параллельно друг другу. Следовательно, общее падение давления составляет 9,0 футов.
Теперь, когда у нас есть все технические характеристики циркуляционного насоса, у нас есть расход 7,2 галлона в минуту при напоре 9,0 футов.
Существуют также другие компоненты, установленные в зоне, которые необходимо учитывать при выборе размера циркуляционного насоса (например, сам коллектор лучистого тепла, фитинги, обратные клапаны, смесительные клапаны, балансировочные клапаны, теплообменники, отрезки труб PEX и т. д. ).
Производитель предоставляет информацию о падении давления в виде технической спецификации или бланка заявки.
ПРИМЕЧАНИЕ: Напор насоса относится к силе, создаваемой циркуляционным насосом из-за преодоления перепада давления (из-за труб, фитингов и клапанов).
Когда напор насоса является частью закрытой системы, высота здания не определяет напор насоса. Нет расчета по росту (№10 на схеме выше).
При наличии реальных условий мы можем добавить дополнительные 2 фута напора, что приведет к падению давления на 11 футов.
Шаг 3:
Диаграмма характеристик циркуляционного насоса должна использоваться для сопоставления данных с соответствующим насосом.
Например, мы можем рассмотреть циркуляционные насосы Taco 008, Taco 009 и Taco 0010, которые соответствуют нашим потребностям.
Несмотря на это, циркуляционный насос Taco 009 предназначен для использования только в приложениях с высоким напором и низким расходом, поэтому, если требования к расходу немного возрастут, производительность циркуляционного насоса пострадает.
Аналогичные условия действуют для модели Taco 0010. Насос, предназначенный для приложений с высоким расходом и низким напором, значительно ухудшит свои характеристики, если перепад давления в системе изменится путем добавления или модификации чего-либо в системе.
Циркуляционный насос Taco 008 был бы наиболее подходящим для системы, исходя из описанных условий.
Заключительные слова
Во время системного анализа вы можете определить размер и тип циркуляционного насоса, который лучше всего подойдет для вашей системы. Эта информация была собрана с https://www.pexuniverse.com.
Рециркуляция горячей воды для бытовых нужд Часть 4: Пример подбора насоса —
Чад Эдмондсон
Проектирование системы рециркуляции горячей воды для бытовых нужд обычно не представляет сложности. На самом деле, мы видим рециркуляционный насос одной и той же модели, который без происшествий использовался один раз за другим, поскольку этот насос, как правило, способен удовлетворить незначительные требования к напору и расходу большинства рециркуляционных систем. Тем не менее, важно проработать надлежащие процедуры проектирования для любой системы рециркуляции. Немного времени заранее может сэкономить много времени (и денег) постфактум.
Во-первых, важно помнить о цели вашего проекта, которая состоит в том, чтобы компенсировать потери тепла в трубе между водонагревателем и самой удаленной арматурой в периоды отсутствия водоразбора. Думайте о рециркуляционной части системы как о расширении хранилища горячей воды. Чем больше объем хранилища, тем больше БТЕ требуется для поддержания горячей воды. Количество БТЕ зависит от следующих факторов:
1. Максимальная разница температур (Дельта Т), которую вы готовы терпеть между нагревателем и последним приспособлением. Обычно это 10°F, 15°F или 20°F.
2. Возвратную часть рециркуляционного трубопровода можно не учитывать, так как потери тепла происходят после последней арматуры и не влияют на температуру подаваемой воды.
Возвратную часть рециркуляционного трубопровода можно не учитывать, так как потери тепла происходят после последней арматуры и не влияют на температуру подаваемой воды.
Пример проектирования рециркуляции
Рассмотрим простой пример, основанный на проектных параметрах многоквартирного дома, показанных здесь:
Далее, на основе использования изолированной медной трубы с длиной 25 футов между стояками, мы можем вручную рассчитать общие потери тепла в линии подачи от нагревателя до самого дальнего стояка, получив общие потери тепла 9320 BTUH.
С помощью этой информации мы можем завершить наши расчеты, чтобы определить необходимый расход рециркуляции, необходимый для преодоления потерь тепла в данной конкретной системе. Поскольку 1 галлон в минуту переносит 5000 BTUH при ∆T 10°F, скорость рециркуляционного потока составляет:
9320 BTUH/5000 = 1,87 гал/мин
Размер линии возврата рециркуляции. Калькулятор размера (например, System Syzer) можно использовать для определения размера линии возврата. Для 1,87 галлонов в минуту мы бы выбрали медную трубу ¾ дюйма. По данным System Syzer, потери на трение для подающей трубы такого диаметра будут составлять около 1,4 фута на 100 футов.
Определить напор насоса и выбрать насос. Учитывая, что длина нашей рециркуляционной линии составляет 300 футов, а скорость потока составляет 1,9 галлона в минуту (округленная в большую сторону), мы должны рассчитать общие потери на трение:
Падение давления в трубопроводе = 300 футов x 1,4/100 = 4,2 фута
Падение давления обратного клапана = 1,0 фута
Подающая труба (пренебрежимо мала) = 0
Водонагреватель (пренебрежимо мала) = 0
Суммарное трение потеря напора = 5,2 фута.
Теперь достаточно свериться с характеристикой насоса производителя, чтобы выбрать наш насос для производительности 1,9 галлона в минуту при напоре 5,2 фута.
Следует признать, что для получения окончательного размера насоса требуется довольно много вычислений, и для выполнения большей части работы доступны программы расчета. Тем не менее, важно понимать логику правильно спроектированной системы рециркуляции горячей воды, особенно по мере того, как конструкции системы становятся более сложными, как мы увидим в некоторых следующих блогах.
