Насосы центробежные консольные водяные: Консольные насосы — характеристики и параметры.

Консольные насосы и их конструктивные особенности

Дренажные насосы центробежного типа не кардинально отличаются от остальных, но определенные отличия в принципе работы присутствуют. На сегодня их выпускают более 60% от всего объема предлагаемых на рынке разных видов насосов. Это как изобретение, имеющее универсальную и практичную конструкцию, из разряда велосипеда, который не нужно выдумывать заново.

С точки зрения гидравлики, принцип из работы насоса водяного консольного базируемся на центробежной силе, полученной при работе колеса насоса. Различия между вариантами агрегатов обусловлены требованиями к мощностям и объемам перекачиваемой жидкости, и, конечно же, химическим составом жидкостей, их температурой, степенью загрязненности и характером загрязнения. Купить консольный насос для бытового использования гораздо дешевле, чем для сельского хозяйства или промышленности, это разные по конструктиву виды машин. Для правильного выбора любые вопросы всегда можно задать менеджеру. Насос необходимо покупать с небольшим запасом мощности, а не впритык.

Многие впервые сталкиваются с вопросом выбора такого оборудования, знакомые и специалисты рекомендуют как самое оптимальное консольные водяные насосы. Рассмотрим, что представляют из себя этот вид дренажных насосов. Итак, в основе их просто принципа действия центробежного насоса – центробежная сила, возникающая при вращении рабочего колеса. Подвод жидкости к нему односторонний, осуществляется он к рабочему колесу, которое расположено на конце вала с удалением от привода насоса.

Существуют разные модели таких насосов, предназначенные для бытового использования, сельского хозяйства, коммунальных служб, промышленных предприятий. В зависимости от мощности и от составов перекачиваемых жидкостей, применяются различные материалы для конструктивных элементов и разные двигатели, от чего и зависит стоимость насоса центробежного консольного. Например, современная серия F применяется для перекачки жидкостей без агрессивных химических смесей и чистой воды. Агрегаты серии NGA перемещают сильно загрязнённые жидкости, при этом конструкция предотвращает возможность закупорки рабочего колеса. Модели NF применяются сельхоз. предприятиями и коммунальными службами. Они имеют высокий КПД и нормально работают при длительных нагрузках. Консольные насосы для перекачки горячих жидкостей температурой до 90 0С серии СР часто применяются в быту, для полива сада и огорода, подачи воды в комбинации с системами поддержания необходимого давления.

По расположению оси рабочего колеса бывают консольные горизонтальные насосы и вертикальные. Центробежное колесо насоса состоит из двух дисков, между которыми расположены загнутые в противоположную направлению движения сторону лопатки. Под давлением центробежной силы, образовавшейся при вращении колеса, жидкость выбрасывается из него в напорный патрубок. При этом в центре колеса образуется разряжение, а в периферии создается повышенное давление. Благодаря различию между давлением над свободной поверхностью жидкости, находящейся в резервуаре, и в центре колеса, происходит движение жидкости из резервуара по всасывающему трубопроводу.

В современных моделях центробежных насосов на воду, особенно от европейских производителей, применяются выгодные по энегроэффективности и надежности электродвигатели из надежных современных материалов корпуса и обмоток с необходимой пролакировкой и классом нагревостойкости (изоляции), что гарантирует бесперебойную работу приводимого насоса и минимальную вероятность неполадок. Вкладывая средства в качественный насос, Вы экономите свое время на решение проблем с неисправностью и обслуживанием.

Аналоги отечественных производителей во многом уступают европейским, изготовленным на более современном оборудовании, из надежных материалов нового поколения. Если требует замены старые насосы для воды консольные, сравнительные характеристики их с иностранными аналогами приводятся в специальных таблицах.

Выбор и монтаж вихревого насоса

Подробнее

Типы регулирования установок повышенного давления

Подробнее

Дренажные насосы в промышленности

Подробнее

Самовсасывающие насосы на все случаи загородной жизни

Подробнее

Насосы для воды, циркуляционные насосы 1К, К, КМ, КМЛ, ЦВК по лучшей цене, с доставкой по Москве и России

Консольные
промышленные насосы
для воды. Описание и назначение.

Наша компания реализует циркуляционные консольные насосы для воды

типа «К», «КМ», «КМЛ», «ЛМ».

Консольным насос называется так, потому что, у него
рабочая часть

расположена консольно относительно станины. См рис 1

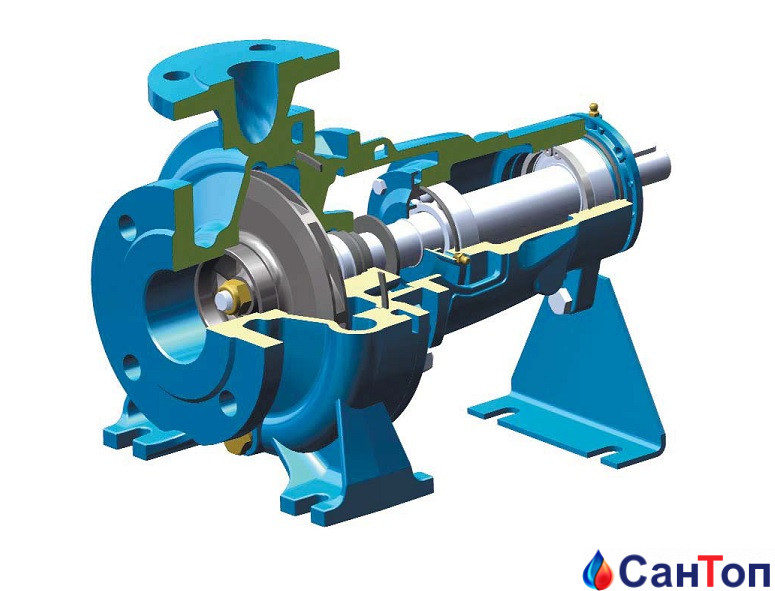

Рис 1. Устройство промышленного консольного насоса

Консольное расположение — это значит у вала (или оси), на
котором находится

колесо, только одна опора по отношению к колесу.

Консоль– это конструкция (балка,ферма), жёстко закреплённая одним концом,

или часть ее, выступающая заопору,для поддержки карниза, балкона и т.п.

(Современный толковый словарь русского языка Ефремовой)

Рабочим органом консольного насоса является центробежное
колесо. См. Рис2

Рис 2 Рабочее колесо консольного циркуляционного насоса для воды

Центробежное колесо консольного циркуляционного насоса состоит из двух дисков, между которыми находятся
лопасти, соединяющие их в единую конструкцию. Лопасти плавно изогнуты в
сторону, противоположную направлению движения колеса. Это наиболее
распространенное, так называемое, закрытое рабочее колесо. Однако встречаются
насосы и с открытым рабочим колесом, состоящие из одного диска.

Принцип работы насоса смотрите на видео

При вращении колеса консольного
промышленного насоса
на жидкость, находящуюся внутри колеса, действует
центробежная сила, прямо пропорциональная расстоянию частицы жидкости от центра
колеса и квадрату угловой скорости вращения колеса. Под действием этой силы
жидкость выбрасывается из рабочего колеса в напорный патрубок, в центре колеса
создается разрежение, а в периферийной его части — повышенное давление.
Движение жидкости по всасывающему трубопроводу происходит вследствие разности
давлений над свободной поверхностью жидкости в приемном резервуаре и в
центральной области колеса.
Как правило, к группе промышленных консольных насосов относятся центробежные одноступенчатые, чугунные насосы с односторонним
подводом жидкости к рабочему колесу. Колесо такого насоса располагается на
конце вала (консоли), установленного в подшипниках корпуса насоса или
электродвигателя. Такую же конструкцию имеют и многие другие типы насосов
(химические, фекальные, грунтовые и т.д.).

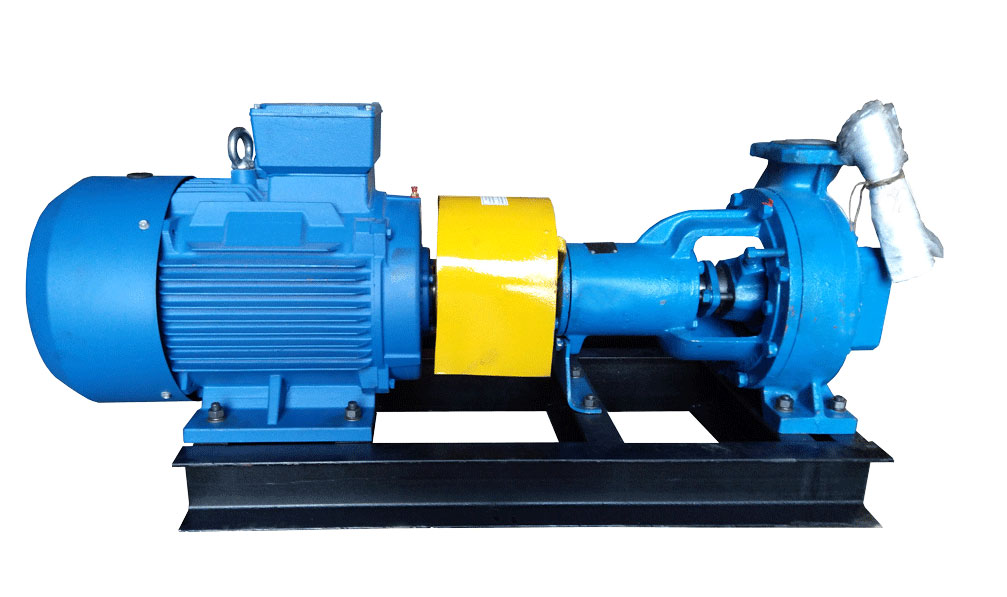

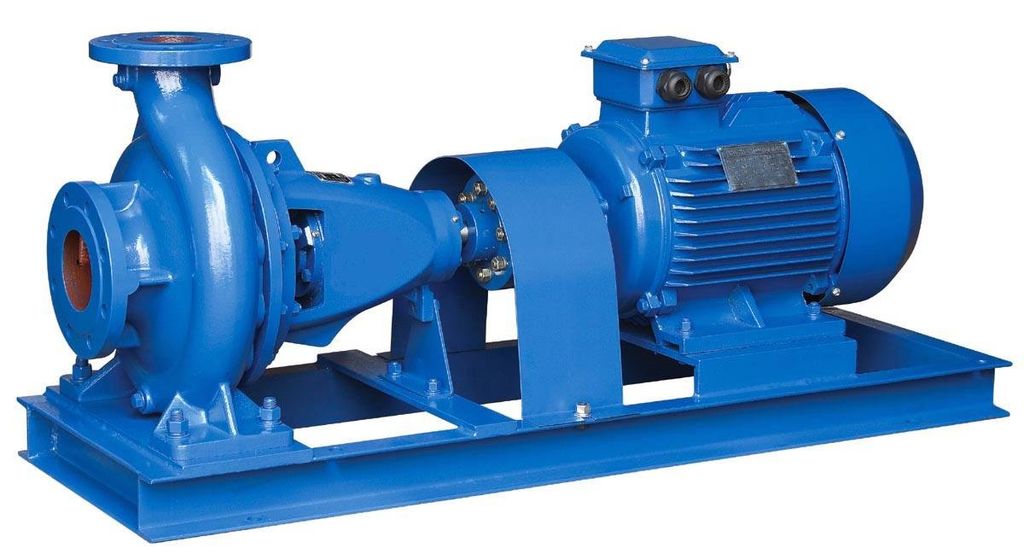

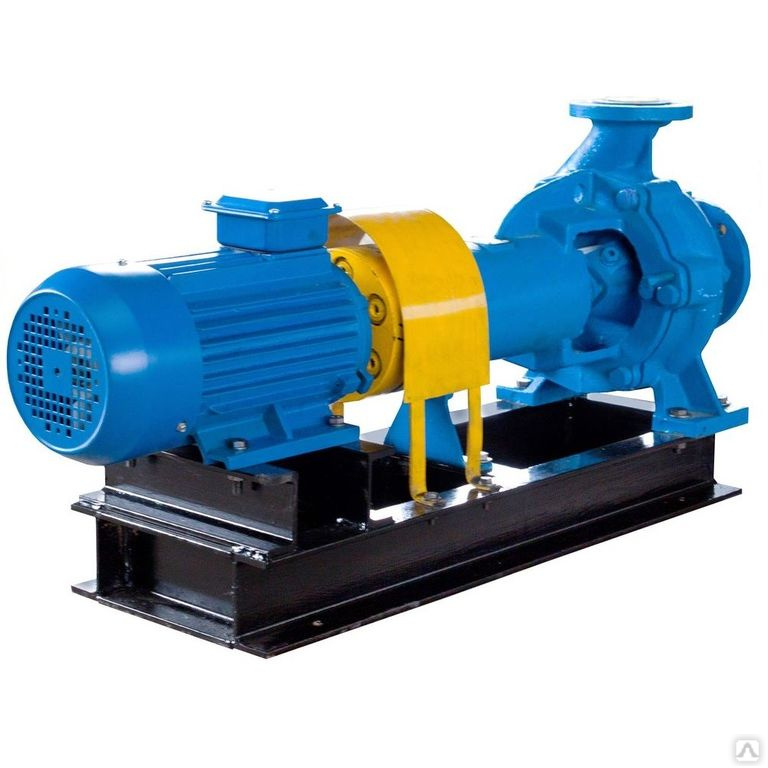

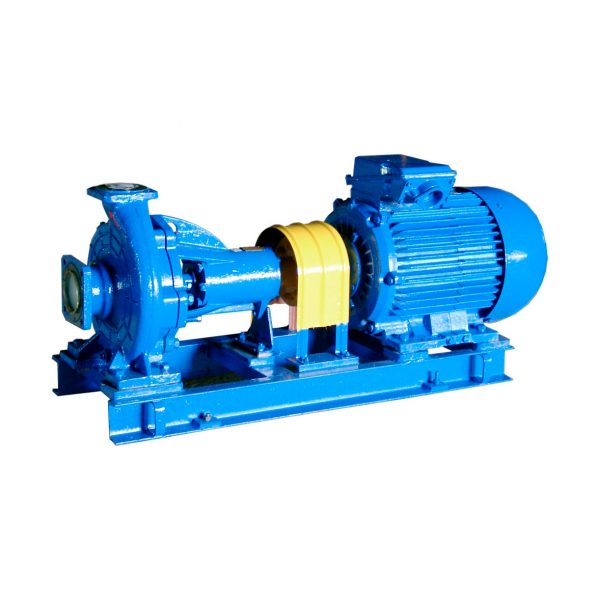

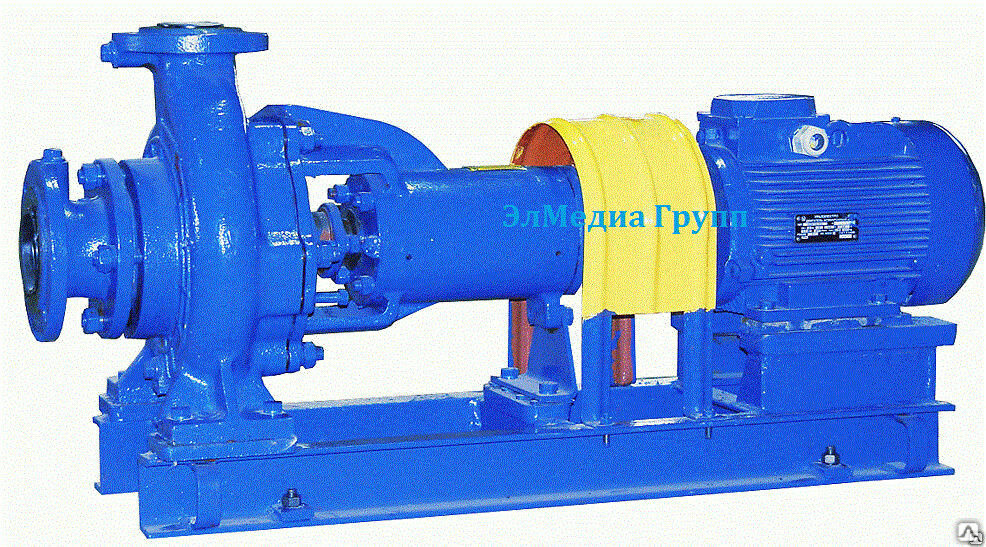

Основную массу консольных насосов для воды

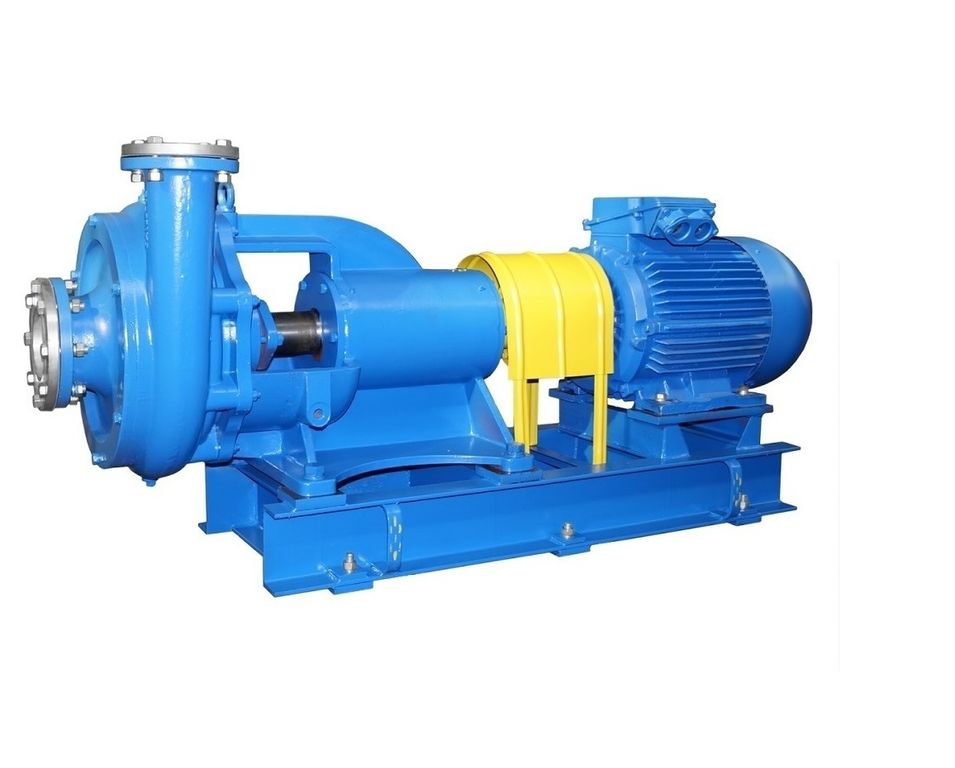

составляют наиболее распространенные насосы типа К и насосы типа КМ. В насосах
типа К подвод крутящего момента от вала электродвигателя на вал насоса
происходит через упругую муфту.

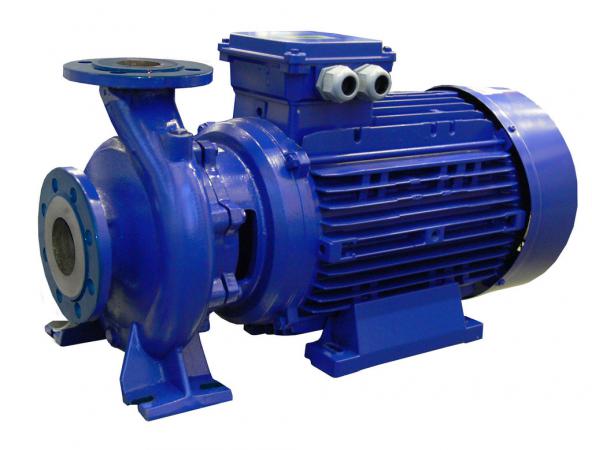

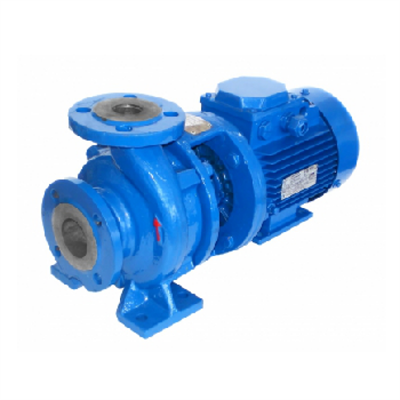

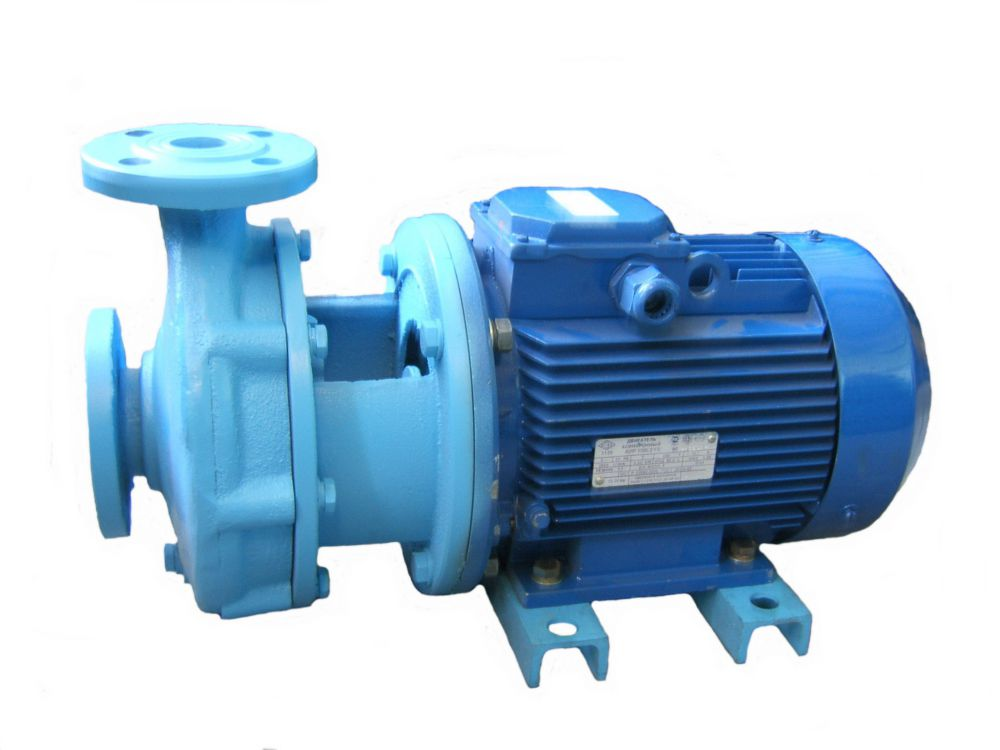

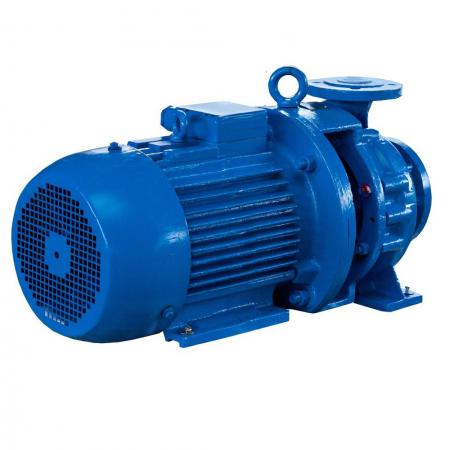

В насосах типа КМ рабочее колесо установлено на конце
удлиненного вала электродвигателя. Материал деталей проточной части консольных
насосов для воды, в основном, серый чугун.

Циркуляционные консольные водяные насосы типа К, КМ предназначены как для перекачивания
воды, так и для перекачивания других нейтральных жидкостей с температурой от 0С
до +85С (по специальному заказу с температурой до +105С) с содержанием твердых
включений размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Исполнение насоса по узлу уплотнения
определяется температурой перекачиваемой воды и давлением на входе в насос.

В одинарный мягкий сальник затворная жидкость не подается. В
двойное сальниковое уплотнение при температуре перекачиваемой жидкости до +90С
затворная жидкость подается в тупик, а при температуре свыше 90С — на проток.

К одинарному торцовому уплотнению может подводиться
перекачиваемая жидкость из напорного трубопровода. В двойное торцовое
уплотнение затворная жидкость подается только на проток. Затворная жидкость во
всех случаях подается под давлением, превышающим давление перед уплотнением на
0,5…1,5 кГс/кв.см.

В качестве затворной жидкости может быть использована любая
нетоксичная и не взрывоопасная жидкость с температурой не выше 40С, содержащая
частицы размером до 0,2 мм с объемной концентрацией их до 0,1%. Наибольшее
допускаемое избыточное давление перекачиваемой жидкости на входе: для консольных
насосов с сальниковым уплотнением — 3,5 кГс/кв. см, с торцовым уплотнением — 6
кГс/кв.см.

Допускаемая величина внешней утечки воды через сальниковое
уплотнение до 3 л/час (через сальник должна просачиваться жидкость, чтобы
смазывать и охлаждать уплотняющую поверхность). Утечка через торцовое
уплотнение существенно меньше и в идеале может быть близка к нулю. Консольные
насосы промышленного назначения выпускаются отечественными насосными заводами
по международному стандарту ИСО2858 и по ГОСТам (параметрическое обозначение)
примерно в равном количестве.

Наша компания всегда имеет в наличии весь ассортимент насосов для воды по лучшей цене в Москве. Кротчайшие сроки изготовления. По вашему запросу организуем доставку по территории России, СНГ и всему миру.

Таблица аналогов консольных промышленных насосов

Консольные насосы типа К

Типа КМ

Типа ЛМ, КМЛ

1

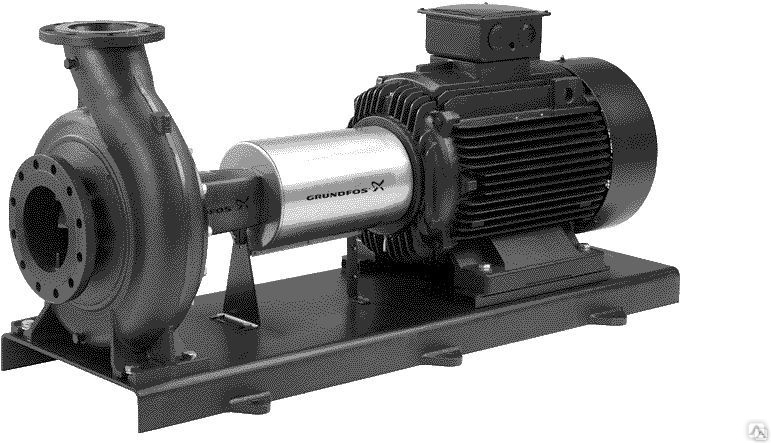

НасосыGrundfos-NK,NKG,NKE,NKGE

Насосы Grundfos-NB. NBE

Насосы Grundfos
TP

2

Насосы Pedrollo- HF. FG

Насосы

Pedrollo-F

3

Насосы

Wilo
VeroNorm NPG

Насосы Wilo Crono Bloc-BL

Насосы WILO Crono Line-IL

North Ridge PVA Centrifugal Cantilever Pumps for Corrosive Liquids

NR-PVA Centrifugal Cantilever Pump for Corrosive Liquids

Рабочая температура

Flow Rate

Up to 24 m³/h

Head (Pressure)

До 26 метров

Доступные размеры

1” — 2 1/2”

80010

Up to 90°C

Viscosity

Up to 200 cSt

Construction Materials

AISI 316 / TITANIUM



North Ridge Chemical Насосы для тяжелых условий эксплуатации предназначены для работы с кислотами, высококоррозионными химическими веществами и опасными жидкостями в целом. Ассортимент наших химических насосов NR включает более 17 различных типов насосов с широким выбором высококачественных химически стойких конструкционных материалов, таких как полипропилен, ПВДФ, AISI и Нержавеющая сталь ASTM 316 и ТИТАН.



Благодаря высокой химической стойкости и широкому модельному ряду насосов насосы NR могут использоваться для перекачки широкого спектра жидкостей, наиболее распространенными из которых являются перекачка химикатов, водоподготовка, моющие средства и перекачка топлива.

NR Химический насос Результат:

Центробежные насосы магнитного привода

Магнитные турбинные насосы

Магнитные ротационные насосы

МЕХАЛЬНЫЕ МЕХАЛИКАЛЬНЫЕ ТУРБИННЫЕ СТАРИЧЕСКИЕ НАСС

9000 9000

МЕХАЛИКАЛЬНЫЕ МЕХАЛЬНЫЕ ТУРБИННЫЕ Насосы

9000

0009

Жидкостно-кольцевые вакуумные насосы

Вертикальные погружные центробежные насосы

* Самовсасывающий Mag. Также доступны приводные насосы*



NR-PVA — это линейка вертикальных центробежных консольных насосов, также называемых вертикальными погружными центробежными насосами. Эти насосы изготавливаются из нержавеющей стали AISI 316 или из титана. Насосы NR-PVA подходят для агрессивных жидкостей, содержащих твердые частицы, и жидкостей с некоторым содержанием газа.

Эти вертикальные погружные центробежные насосы поставляются с рабочим колесом с малым осевым усилием и комбинацией лабиринтных колец и манжетных уплотнений из ПТФЭ, предназначенных для обеспечения большей герметичности при работе с жидкостями с содержанием газа и пара.

Серия насосов NR-PVA специально разработана для производства печатных плат.



Наша линейка насосов NR-PVA соответствует всем европейским нормам по охране окружающей среды и безопасности, а также производственным стандартам.



Подходит для агрессивных жидкостей, содержащих твердые частицы

Насос среднего давления

Макс. рабочая температура: 90 °C

Конструктивные особенности/преимущества



•        Крыльчатка с малым осевым усилием

•        Специально разработан для производства печатных плат (печатных плат).

•        Возможность работы с жидкостями, содержащими твердые частицы

•        Макс. вязкость 200 сСт

•        Низкие требования к техническому обслуживанию.

•        Высококачественные конструкционные материалы – AISI 316 / ТИТАН

•       Двигатели NEMA доступны по запросу

Типичные отрасли/жидкости:

•       Производство печатных плат (9 печатных плат)0009

• Коррозионные жидкости, содержащие твердые вещества

• Применение перманганата калия при 90 ° C — (версия AISI 316)

• Черный оксид — (версия титана)

Подробнее о погружении в нашем направляющем

Вертикальные центрифуги. Насосы) -Насосы PFS

Перейти к содержимому

Вертикальные центробежные насосы Teral

  • НСВМ-100


    • Емкость галлонов США в минуту:

      155-450


    • Ноги головы:

      100-600

    • Двигатель л. с./об/мин:

      от 7,5 до 60/3600


    • NPSH футов:

      5-30

    Посмотреть подробности →

  • НСВМ-100Б


    • Емкость галлонов США в минуту:

      240-630


    • Ноги головы:

      100-525


    • Двигатель л. с./об/мин:

      от 15 до 60/3600


    • NPSH футов:

      5-35

    Посмотреть подробности →

  • НСВМ-125


    • Емкость галлонов США в минуту:

      255-700


    • Ноги головы:

      100-600


    • Двигатель л. с./об/мин:

      от 20 до 100/3600


    • NPSH футов:

      5-31

    Посмотреть подробности →

  • НСВМ-125Б


    • Емкость галлонов США в минуту:

      345-800


    • Ноги головы:

      100-510


    • Двигатель л. с./об/мин:

      от 25 до 100/3600


    • NPSH футов:

      10-31

    Посмотреть подробности →

  • НСВМ-25


    • Емкость галлонов США в минуту:

      6-24


    • Ноги головы:

      60-790


    • Двигатель л. с./об/мин:

      0,33 ДО 6/3600


    • NPSH футов:

      1-3

    Посмотреть подробности →

  • НСВМ-25Л


    • Емкость галлонов США в минуту:

      4-12


    • Ноги головы:

      50-790


    • Двигатель л. с./об/мин:

      0,33 ДО 3/3600


    • NPSH футов:

      3-14

    Посмотреть подробности →

  • НСВМ-32


    • Емкость галлонов США в минуту:

      14-44


    • Ноги головы:

      55-780


    • Двигатель л. с./об/мин:

      от 0,75 до 7,5/3600


    • NPSH футов:

      2-17

    Посмотреть подробности →

  • НСВМ-40


    • Емкость галлонов США в минуту:

      26-68


    • Ноги головы:

      45-815


    • Двигатель л. с./об/мин:

      от 0,75 до 15/3600


    • NPSH футов:

      4-17

    Посмотреть подробности →

  • НСВМ-50


    • Вместимость галлонов США в минуту:

      45-120


    • Ноги головы:

      55-795


    • Двигатель л. с./об/мин:

      от 2 до 25/3600


    • NPSH футов:

      4-17

    Посмотреть подробности →

  • НСВМ-50Б ​​


    • Емкость галлонов США в минуту:

      55-150


    • Ноги головы:

      55-795


    • Двигатель л. с./об/мин:

      от 3 до 25/3600


    • NPSH футов:

      4-30

    Посмотреть подробности →

  • НСВМ-65


    • Емкость галлонов США в минуту:

      80-225


    • Ноги головы:

      75-795


    • Двигатель л. с./об/мин:

      от 3 до 40/3600


    • NPSH футов:

      0,8-3

    Посмотреть подробности →

  • НСВМ-80


    • Емкость галлонов США в минуту:

      115-310


    • Ноги головы:

      100-950


    • Двигатель л. с./об/мин:

      от 7,5 до 60/3600


    • NPSH футов:

      5-22

    Посмотреть подробности →

PFS Pumps снабжает предприятия любого размера и различных отраслей промышленности вертикальными центробежными насосами. Эти насосы, которые иногда также называют консольными насосами, работают с использованием уникальной конфигурации вала и подшипниковой опоры, в которой улитка висит внутри насоса, а подшипники висят снаружи насоса.

Наши клиенты могут выбрать из множества готовых вертикальных центробежных насосов или, в зависимости от их уникальных потребностей, могут выбрать один, разработанный специально для их объекта.

Кроме того, наша компания предлагает установку, техническое обслуживание и обучение, чтобы ваш новый насос работал так, как нужно для вашего бизнеса.

Как работают вертикальные центробежные насосы

Как правило, эти типы насосов обычно работают с асинхронным электродвигателем переменного тока. На одном конце насоса к валу прикреплены одна или несколько вращающихся крыльчаток. Насос направляет жидкость в корпус.

В многоступенчатом процессе, когда жидкость поступает в насос через всасывающий патрубок, она перемещается первым рабочим колесом. Затем жидкость направляется в чашу или корпус диффузора, а затем перемещается следующим рабочим колесом. Это чрезвычайно полезно, когда насос используется для откачки воды из очень глубокого колодца.

После того, как вода прошла через последнюю кишку диффузора, она направляется по вертикальной трубе с вращающимся валом. Затем напор насоса позволяет жидкости течь к напорной трубе.

Типы вертикальных центробежных насосов

  • Одноступенчатый – этот тип имеет одно рабочее колесо для перемещения жидкости.
  • Многоступенчатый – в этом типе для перемещения жидкости используются два или более рабочих колеса, что позволяет жидкости течь на большее расстояние.

Преимущества вертикальных центробежных насосов

Вертикальные центробежные насосы — идеальный выбор для отраслей промышленности, которым необходимо перекачивать слабоабразивные твердые среды. Эти насосы также отлично подходят для работы с жидкостями, имеющими высокую температуру.

Кроме того, вертикальные центробежные насосы занимают гораздо меньшую площадь, чем их горизонтальные аналоги. Это делает их хорошим вариантом, когда у вас ограниченное пространство. (Недостаток, конечно, в том, что для вертикального насоса вам потребуется больше свободного пространства, чем для горизонтального насоса)

Отрасли и области применения

Вертикальные центробежные насосы используются не только в качестве водоотливных насосов, но и в ряде отраслей, где необходимо перекачивать и перерабатывать жидкости и шламы.
