Консольные насосы и их конструктивные особенности
Дренажные насосы центробежного типа не кардинально отличаются от остальных, но определенные отличия в принципе работы присутствуют. На сегодня их выпускают более 60% от всего объема предлагаемых на рынке разных видов насосов. Это как изобретение, имеющее универсальную и практичную конструкцию, из разряда велосипеда, который не нужно выдумывать заново.
С точки зрения гидравлики, принцип из работы насоса водяного консольного базируемся на центробежной силе, полученной при работе колеса насоса. Различия между вариантами агрегатов обусловлены требованиями к мощностям и объемам перекачиваемой жидкости, и, конечно же, химическим составом жидкостей, их температурой, степенью загрязненности и характером загрязнения. Купить консольный насос для бытового использования гораздо дешевле, чем для сельского хозяйства или промышленности, это разные по конструктиву виды машин. Для правильного выбора любые вопросы всегда можно задать менеджеру.
Насос необходимо покупать с небольшим запасом мощности, а не впритык.
Многие впервые сталкиваются с вопросом выбора такого оборудования, знакомые и специалисты рекомендуют как самое оптимальное консольные водяные насосы. Рассмотрим, что представляют из себя этот вид дренажных насосов. Итак, в основе их просто принципа действия центробежного насоса – центробежная сила, возникающая при вращении рабочего колеса. Подвод жидкости к нему односторонний, осуществляется он к рабочему колесу, которое расположено на конце вала с удалением от привода насоса.
Существуют разные модели таких насосов, предназначенные для бытового использования, сельского хозяйства, коммунальных служб, промышленных предприятий. В зависимости от мощности и от составов перекачиваемых жидкостей, применяются различные материалы для конструктивных элементов и разные двигатели, от чего и зависит стоимость насоса центробежного консольного. Например, современная серия F применяется для перекачки жидкостей без агрессивных химических смесей и чистой воды.
Агрегаты серии NGA перемещают сильно загрязнённые жидкости, при этом конструкция предотвращает возможность закупорки рабочего колеса. Модели NF применяются сельхоз. предприятиями и коммунальными службами. Они имеют высокий КПД и нормально работают при длительных нагрузках. Консольные насосы для перекачки горячих жидкостей температурой до 90 0С серии СР часто применяются в быту, для полива сада и огорода, подачи воды в комбинации с системами поддержания необходимого давления.
По расположению оси рабочего колеса бывают консольные горизонтальные насосы и вертикальные. Центробежное колесо насоса состоит из двух дисков, между которыми расположены загнутые в противоположную направлению движения сторону лопатки. Под давлением центробежной силы, образовавшейся при вращении колеса, жидкость выбрасывается из него в напорный патрубок. При этом в центре колеса образуется разряжение, а в периферии создается повышенное давление. Благодаря различию между давлением над свободной поверхностью жидкости, находящейся в резервуаре, и в центре колеса, происходит движение жидкости из резервуара по всасывающему трубопроводу.
В современных моделях центробежных насосов на воду, особенно от европейских производителей, применяются выгодные по энегроэффективности и надежности электродвигатели из надежных современных материалов корпуса и обмоток с необходимой пролакировкой и классом нагревостойкости (изоляции), что гарантирует бесперебойную работу приводимого насоса и минимальную вероятность неполадок. Вкладывая средства в качественный насос, Вы экономите свое время на решение проблем с неисправностью и обслуживанием.
Аналоги отечественных производителей во многом уступают европейским, изготовленным на более современном оборудовании, из надежных материалов нового поколения. Если требует замены старые насосы для воды консольные, сравнительные характеристики их с иностранными аналогами приводятся в специальных таблицах.
Как выбрать колодезный насос
Подробнее
Принцип действия канализационной насосной станции
Подробнее
Конструкция вихревого насоса
Подробнее
Насосы для скважин
Подробнее
Консольный насос.
принцип действия, классификация.
Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов. Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.
Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название «консольный» и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:
«Консольный насос соединен с электродвигателем через упругую муфту.
В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…»
Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно. Пример на рисунке — консольный насос марки К65-50-160/4:

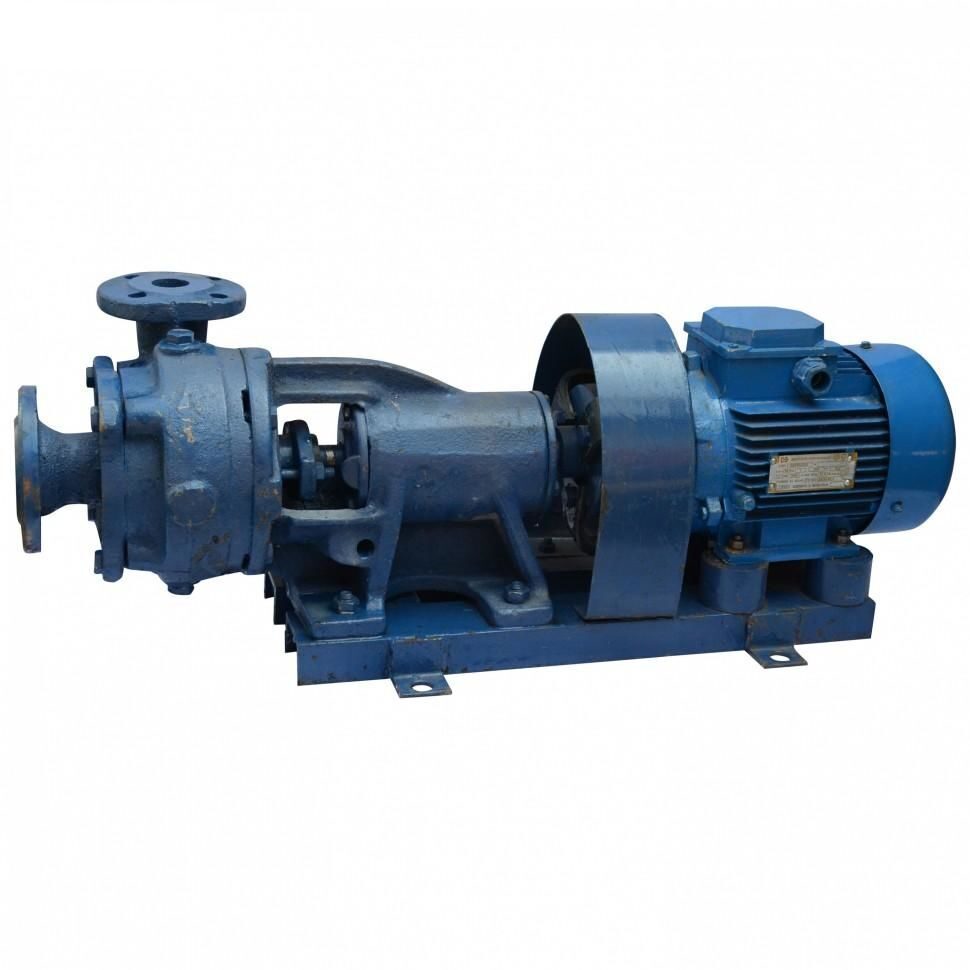

Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?
А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.
Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом.
Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия — одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе — для отвода жидкости под давлением. Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса — лопастями консольного насоса. Отсюда и название одного из видов консольных насосов — «центробежный консольный насос«.
Насосы консольные различают на:
- «К» — основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата.
Привод происходит посредством упругой муфты. - «КМ» — консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии «К», а на удлиненном валу специального асинхронного электродвигателя.
- «КМП» — повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
- «КМЛ» (ЦВЦ) — линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.
Привод происходит посредством упругой муфты.
Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.
В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры.
Серийно выпускаемые консольные насосы «К» и «КМ» предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.
North Ridge Центробежный консольный насос PVA для агрессивных жидкостей
Центробежный консольный насос NR-PVA для агрессивных жидкостей
Расход | Up до 24 м³/ч |
Напор (давление) | До 26 метров |
Доступные размеры | 1” — 2 1/2” |
Рабочая температура | До 90°C |
Вязкость | До 200 сСт |
AISI 316 / ТИТАН |
North Ridge Chemical Насосы для тяжелых условий эксплуатации предназначены для работы с кислотами, высококоррозионными химическими веществами и опасными жидкостями в целом.
Ассортимент наших химических насосов NR включает более 17 различных типов насосов с широким выбором высококачественных химически стойких конструкционных материалов, таких как полипропилен, ПВДФ, AISI и Нержавеющая сталь ASTM 316 и ТИТАН.
Благодаря высокой химической стойкости и широкому модельному ряду насосов насосы NR могут использоваться для перекачки широкого спектра жидкостей, наиболее распространенными из которых являются перекачка химикатов, водоподготовка, моющие средства и перекачка топлива.
NR Chemical Pump Rage:
Центробежные насосы с магнитным приводом
Турбинные насосы с магнитным приводом
900 08 Магнитные пластинчато-роторные насосы
Центробежные насосы с механическим уплотнением
Жидкостно-кольцевые вакуумные насосы
Вертикальные погружные центробежные насосы
* Самовсасывающий Mag. Также доступны приводные насосы*
NR-PVA — это линейка вертикальных центробежных консольных насосов, также называемых вертикальными погружными центробежными насосами.
Эти насосы изготавливаются из нержавеющей стали AISI 316 или из титана. Насосы NR-PVA подходят для агрессивных жидкостей, содержащих твердые частицы, и жидкостей с некоторым содержанием газа.
Эти вертикальные погружные центробежные насосы поставляются с рабочим колесом с малым осевым усилием и комбинацией лабиринтных колец и манжетных уплотнений из ПТФЭ, предназначенных для обеспечения большей герметичности для работы с жидкостями с содержанием газа и пара.
Серия насосов NR-PVA специально разработана для производства печатных плат.
Наша линейка насосов NR-PVA соответствует всем европейским нормам по охране окружающей среды и безопасности, а также производственным стандартам.
Подходит для агрессивных жидкостей, содержащих твердые частицы
Насос среднего давления
Макс. рабочая температура: 90 °C
Конструктивные особенности/преимущества
• Крыльчатка с малым осевым усилием
• Специально разработан для производства печатных плат (печатных плат).
• Возможность работы с жидкостями, содержащими твердые частицы
• Макс. вязкость 200 сСт
• Низкие требования к техническому обслуживанию.
• Высококачественные конструкционные материалы – AISI 316 / ТИТАН
• Двигатели NEMA доступны по запросу печатные платы)
• Агрессивные жидкости, содержащие твердые частицы
• Применение перманганата калия при 90°C – (версия AISI 316)
• Черный оксид – (версия TITANIUM)
Подробнее о погружных насосах в нашем руководстве
Консольный насос FV | Sulzer
Доступность ограничена. Пожалуйста, свяжитесь с вашим местным торговым представителем для получения дополнительной информации.
Основные особенности дизайна
- Универсальная, надежная, высокоэффективная гидравлика и варианты материалов
- Без уплотнения вала для надежной работы и снижения затрат
- Надежный, упрощенный подшипниковый узел для тяжелых условий эксплуатации
- Модульная конструкция минимизирует затраты на запасные части
Ключевые характеристики
| Вместимость | До 170 л/с или 2 600 галлонов США в минуту |
| Головки | До 65 м / 215 f |
| Давление | До 1,0 МПа / 150 фунтов на кв. дюйм |
| Температура | До 220°C / 430°F |
| Размеры нагнетания | От 50 мм/2 дюйма до 200 мм/8 дюймов |
| Максимальная скорость вращения | 3000 об/мин |
Диапазон производительности
Диаграмма диапазона производительности FV, 50 Гц
