Ремонт термопота своими руками при различных неисправностях
Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в аппарате предусмотрена функция подогрева. Несмотря на достаточно надежную конструкцию, аппарат со временем выходит из строя, и возникает вопрос: возможен ли ремонт термопота своими руками?
Содержание
- 1 Устройство чайника-термоса
- 2 Принцип работы термопота
- 3 Типичные неисправности
- 3.1 Сетевой провод
- 3.2 Микросхемы
- 3.3 Электрические нагреватели
- 3.4 Помпа
- 3.5 Термовыключатели

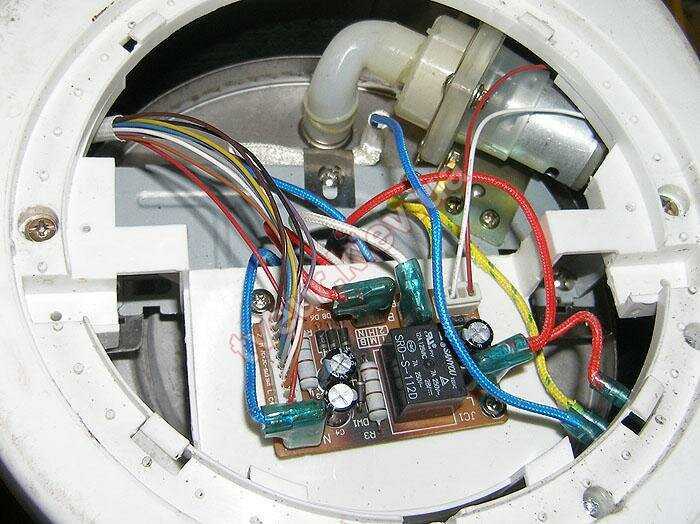

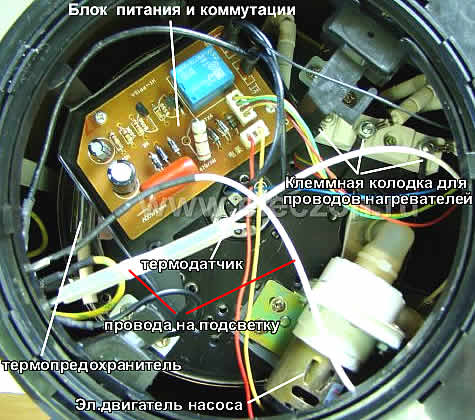

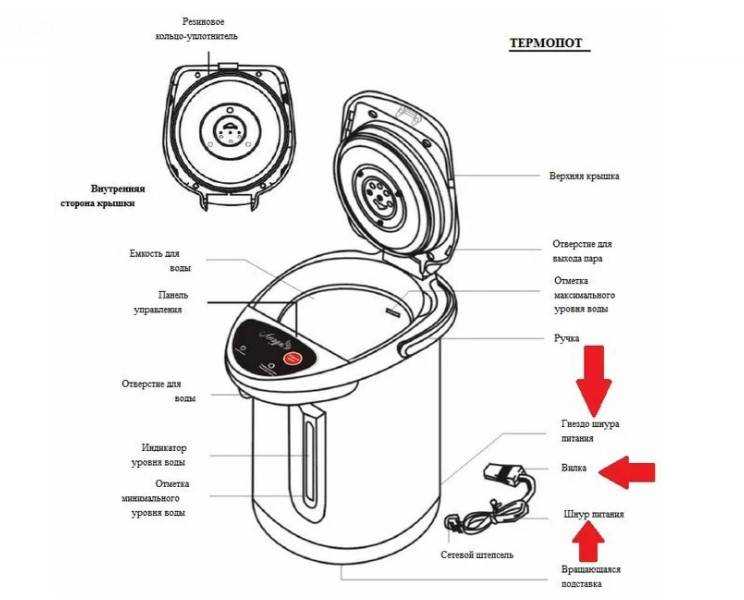

Устройство чайника-термоса
Рассмотрим ключевые элементы термопота.
- Бак из коррозийно-стойкой стали.
- Спирали (ТЭНы), встроенные в корпус. Один элемент предназначен для кипячения воды, а другой поддерживает необходимую температуру. Для исключения короткого замыкания каждая спираль обёрнута в специальные «бусы» из керамики.
- Система подачи воды. Состоит из помпы, двигателя, нагнетателей и соединительных трубок для транспортировки жидкости. Питание двигателя колеблется в районе 8-12 В. У более продвинутых моделей этот показатель увеличен для 24 В.
- Электронный блок. Здесь находится временное реле, отвечающее за принудительное включение нагревательной спирали. Тут же можно увидеть элементы, формирующие локальное напряжение как для двигателя, так и для самого реле.
- Чип управления. Эта часть отвечает за активацию режимов термопота: «Подача жидкости» и «Повторное кипячение». Сюда же включены светодиоды – индикация событий: зелёный свет указывает на режим поддержания температуры, а красный на процесс нагрева.
- Термовыключатель. Иногда эту деталь называют термопрерывателем, температурным датчиком или термостатом. Корректная работа чайника полностью зависит от этого элемента.
Термовыключатель
Термовыключатель выглядит как небольшой бочонок, выполненный из керамики.
Внутри корпуса расположены два спаренных металлических контакта. В зависимости от типа прибора контакты или замкнуты, или разъединены.
В первом случае при достижении критичной температуры линия размыкается и спирали отключаются. Когда вода остынет до определённого градуса контакты замыкаются запуская процесс нагрева. Температура отключения и включения, как правило, фиксированная. В бюджетных моделях показатели установлены по умолчанию, тогда как в более дорогих решениях есть возможность ручного выбора.
Если термовыключатель вышел из строя или просто не сработал, то на этот случай есть предохранитель. Температурный предел срабатывания последнего находится в пределах +125-150⁰С. Элемент монтируется рядом термовыключателем и закрывается металлической пластиной. Реже предохранитель располагается на дне бака. Во многом это зависит от конкретной модели чайника.
Термопот Scarlett
Часто случается, что причиной выхода из строя термопота является именно предохранитель.
Он размыкает цепь и не даёт корректно работать выключателю. Соответственно, чайник не выключается, так же как и индикация. Поэтому при поломке устройства в первую очередь стоит проверить предохранитель.
Следующей причиной выхода из строя чайника – это сам термовыключатель. Если под рукой есть омметр, то исключить его очень просто: он имеет нулевое сопротивление при температуре в +25-30⁰С. В противном случае выключатель нужно заменить.
Принцип работы термопота
После заполнения бака водой и включения устройства ТЭНы начинают нагревать жидкость до кипения. При достижении 100⁰С срабатывает реле и термопот в автоматическом порядке переходит в режим подогрева. На последний затрачивается порядка 70-100 Вт, в то время как на кипячение в десятки раз больше – от 1000 до 2500 Вт, что зависит от конкретной модели.
Важно! Остывание воды в устройстве происходит примерно с такой же скоростью, что и в обычном термосе, благодаря термостойкой колбе, удерживающей тепло.
То есть даже в выключенном состоянии жидкость будет оставаться горячей заметно дольше, чем в классическом электрочайнике.После того как температура воды достигнет минимальных значений, срабатывает термовыключатель, активируя ТЭНы для поддержания определённого градуса. Все устройства такого плана оснащены системой подачи. То есть, наклонять термопот нет необходимости. Достаточно установить стакан на специальную площадку и нажать на соответствующую клавишу. Подача воды будет производиться под давлением, сила которого зависит от выбранной модели.
Бюджетные термопоты имеют, как правило, до 4 режимов, которые нужны для обозначения минимальных и максимальных температурных порогов. У более дорогих устройств возможностей регулировки гораздо больше.К тому же они оснащаются каким-то дополнительным функционалом: включением по таймеру, режим «без пара», самоочистка, расширенная защита, дополнительный резервуар и т.п.
Типичные неисправности
Наиболее часто причинами поломок являются следующие детали устройства:
- сетевой провод;
- модуль управления;
- помпа;
- электрические нагреватели;
- термовыключатель.
Сетевой провод
Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы “прозвонить” провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на днище устройства и снимите его. Вы увидите клеммы, к которым прикреплен сетевой шнур. Отсоедините шнур и начните “прозванивать” его тестером. Если шнур в порядке, можно приступать к дальнейшему поиску неисправности.
Микросхемы

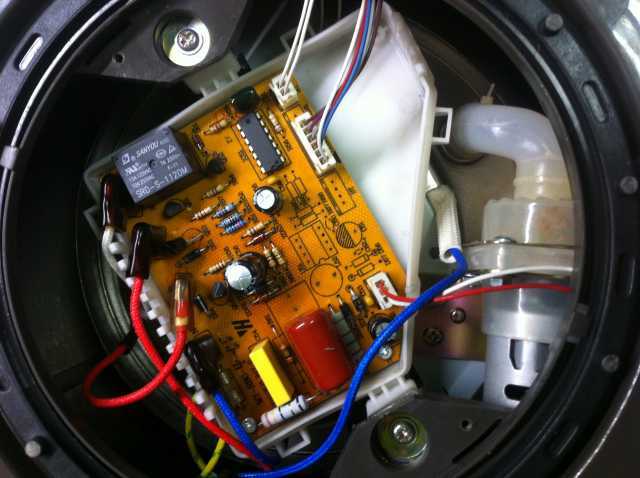

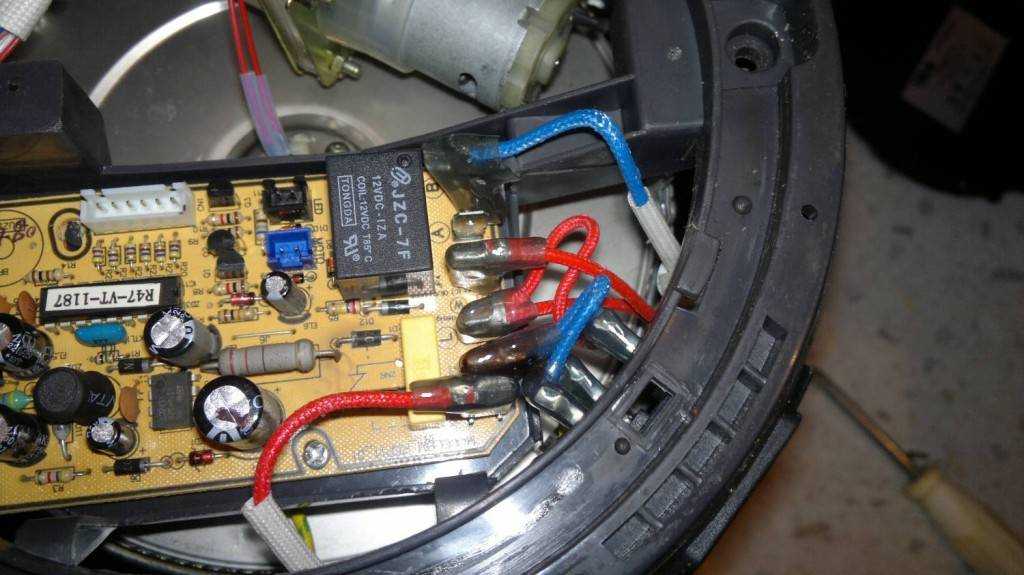

Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной неполадки может быть вышедший из строя блок управления. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике. Лучше будет, если ремонтом чайника термоса займется сервисный центр.
Электрические нагреватели
Если после включения аппарата он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы указывают на то, что возможно перегорел нагреватель, или вышло из строя термореле.

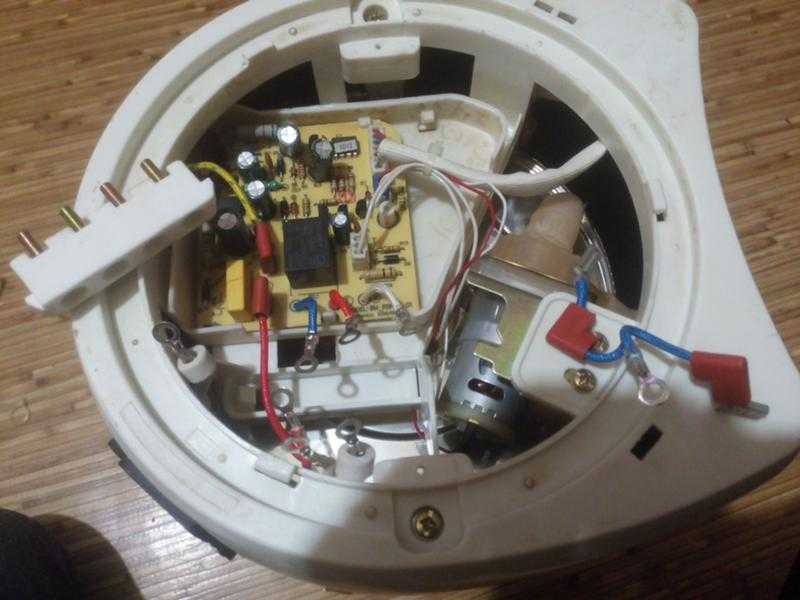

Чтобы выяснить это, потребуется разборка агрегата.
- Вылейте из емкости воду и переверните устройство. На дне вы увидите винты, которые необходимо вывернуть.
- С помощью плоского предмета (можно использовать отвертку) снимите с фиксаторов пластиковое кольцо. Под ним вы увидите крепеж, который необходимо выкрутить.
- После извлечения винтов, снимите поддон. Чтобы продолжить разборку, рекомендуется маркером наметить все провода одного цвета и сфотографировать расположение всех остальных проводников. Делать это следует для того, чтобы затем при сборке не возникало затруднений.
- Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто срезать ножницами или кусачками.
- Отсоедините шланги от патрубков электронасоса.
- Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его дном вверх и опустите бачок таким образом, чтобы он стал на стол.
- Открутите печатную плату и уберите ее в сторону.
- Под прокладкой можно обнаружить еще 2 винтика.
- После откручивания всех винтов на металлическом поддоне, его можно извлечь вместе с дном.
- Далее, выкрутите 8 винтов, удерживающих крышку.
- Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
- После извлечения элемента нагрева, его необходимо проверить на обрыв с помощью тестера. Если изменения показали, что имеются повреждения нагревателя, то его придется заменить на новый, поскольку из-за этой поломки не происходит закипание воды.
В разных моделях агрегатов вид греющих элементов может отличаться. Также может отличаться и их расположение. Но алгоритм разборки аппарата, в большинстве случаев, схож. Чтобы более подробно ознакомиться с тем, как менять нагреватели, можно посмотреть видео.
Помпа
Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя.

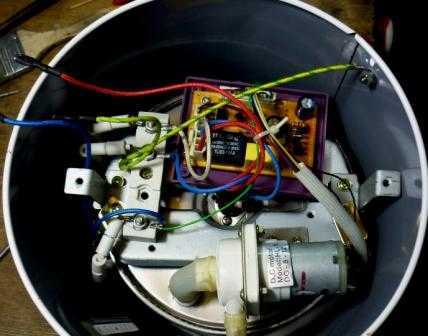

Чтобы добраться до помпы, потребуется разобрать аппарат вышеописанным способом. После снятия всех частей днища, вы увидите помпу.
Далее, проделайте следующее.
- Чтобы было удобно снять насос, отсоедините одну из трубок, подсоединенных к помпе. Если трубки забиты накипью, рекомендуется снять их и прочистить.
- Отделите насос от корпуса и постарайтесь не потерять прокладку из силикона.
- После этого, открутите крепеж, соединяющий двигатель с крыльчаткой, с корпусом помпы.
- После разъединения корпуса помпы и электродвигателя, можно заметить скопление накипи, которое мешает вращению крыльчатки.
- Также, если снять крыльчатку (именно она отвечает за подачу воды), можно обнаружить засоренный магнит, который необходимо очистить от грязи.
Если после устранения всех загрязнений насос не включается, и нет подачи воды, то потребуется покупка новой помпы, поскольку эти признаки указывают на перегорание обмотки электродвигателя.
Термовыключатели
Иногда возникает ситуация, когда термопот не отключается и постоянно кипятит воду. Или наоборот: вы залили воду, аппарат ее греет, но выключается, когда жидкость еще не кипит. Почему это происходит? Данная неисправность может возникать, когда неисправны термовыключатели. Их можно обнаружить на дне и стенках бака. Для лучшего их контакта с поверхностью применяется специальная термопаста.

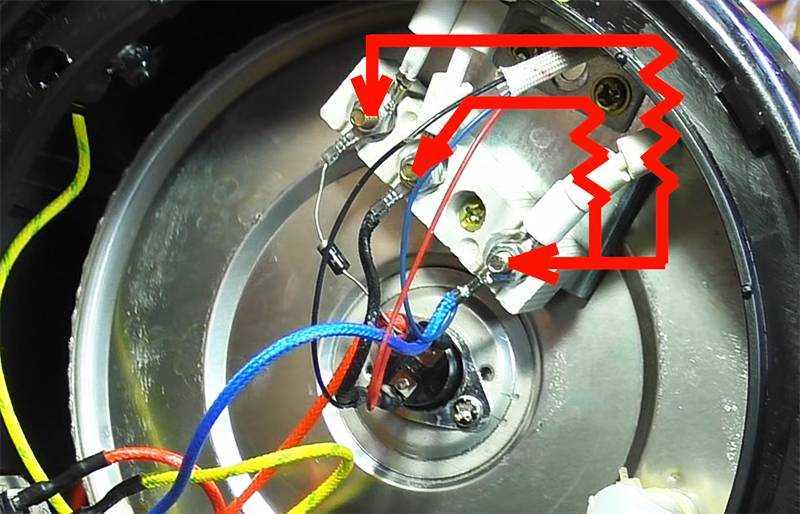

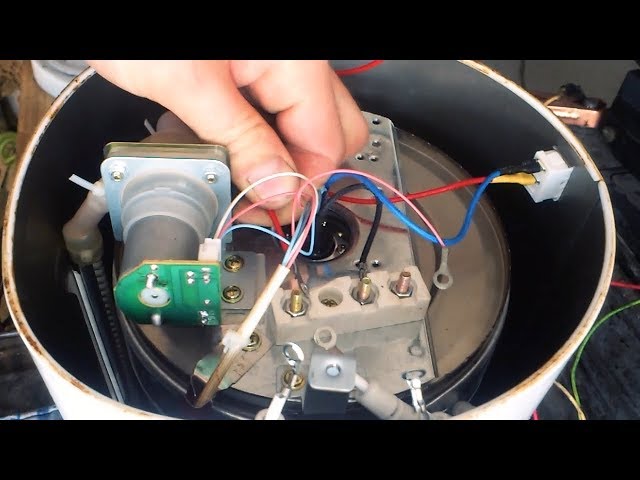

Термовыключатель, находящийся на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться.
Для проверки термореле на работоспособность, необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении “включен”. Если проверить его тестером, то прибор покажет сопротивление 0 ОМ.
Далее, следует подсоединить к выключателю 2 провода и опустить его в воду, доведенную до кипения.
Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это значит, что выключатель отключился, и он функционирует нормально. Если датчик не работающий, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.
Выше были рассмотрены некоторые поломки чайника-термоса, которые вполне можно устранить без привлечения специалиста. В остальных случаях агрегат следует отнести для ремонта в специализированный сервисный центр. Но перед тем, как сдать аппарат в ремонт, поинтересуйтесь, во сколько он вам обойдется. Чаще всего, с финансовой точки зрения, ремонт не оправдан, так как стоимость его будет в пределах цены нового термопота.
Проводим ремонт, если не греет термопот.
Термопот занял прочное место в современном мире, но что делать, если не греет термопот? Прежде чем осуществлять ремонт термопота своими руками, нам нужно разобраться, что представляет собой данный аппарат.
Термопот — это электрический чайник, совмещенный с термосом. Он состоит из ТЭНа, двигателя, который подает воду (помпа), плата управления, она же контролирует поддержание температуры и нагрева воды, а также датчики и защита от перегрева.
Как и любой бытовой прибор, чайник термопот тоже приходится ремонтировать, как известно, ничто не вечно.
Давайте выясним, почему термопот не греет воду, а также бывают случаи, когда термопот не греет, но горит лампочка, такой вариант мы тоже рассмотрим.
С чего нам следует начинать. Как известно первым делом следует произвести визуальный осмотр. Проверяем на наличие механических повреждений, подгорелых элементов и все, что выглядит так, как не должно быть. После осмотра разбираем аппарат и выявляет причину в электронной части. Нам потребуется крестовая отвертка, с ее помощью откручиваем винты, которые находятся снизу термопота.
Основную причину, почему термопот не греет, зачастую следует искать в цепи питания ТЭНа. Это может быть сам ТЭН, термореле и термопредохранители.
При помощи тестера проверяем нагревательный элемент. Так же следует проверить сетевой провод, разъём для провода, часто у них встречаются механические повреждения.
Для чего нужны эти термопредохранители? Данные элементы термопота играют очень важную роль, так как их работа обеспечивает защиту данного аппарата и не позволяет ему сгореть. Если один из данных элементов приходит в негодность, то питание не поступает на нагревательный элемент, следовательно, термопот не греет воду.
Как проверить эти элементы? При помощи бытового мультиметра, проверяем его на работоспособность, рабочая деталь имеет бесконечное сопротивление. Если в вашем аппарате горит лампочка, а он не греет, сложного при подобном дефекте нет, сейчас мы рассмотрим этот вариант.
В некоторых моделях, световая индикация стоит в цепи питания, а после нее стоит термопредохранитель, если он перегорает, то питание на ТЭН не поступает, следовательно, греть он не будет.

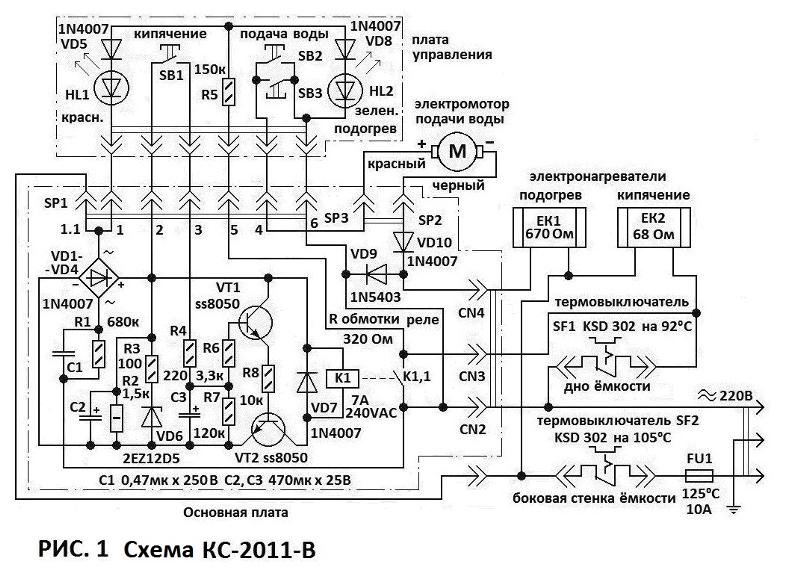

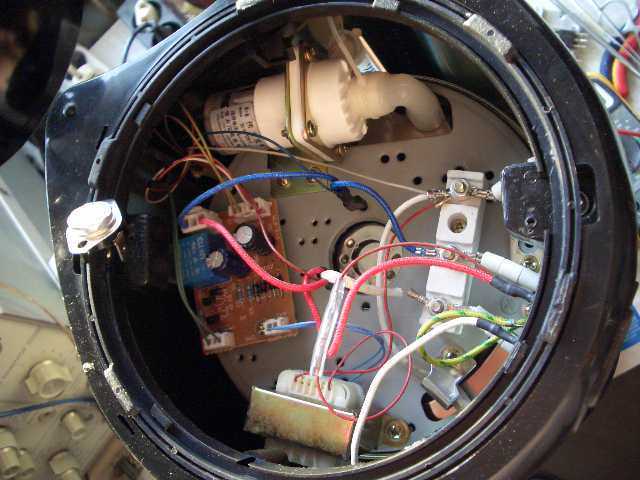

На примере данного термопота будем производить диагностику.
Берем тестер, и прозваниваем его основные узлы. Проверяем термореле, ставим тестер в режим измерения сопротивления.
По показаниям на тестере видим, что термореле не звонится, вероятнее всего это и есть причина, почему термопот не греет воду. Нам нужно его заменить на новый рабочий. С помощью отвертки откручиваем 2 винта, и меняем нерабочий элемент, важно при замене учесть рабочую температуру данного термореле, обычно это от 80 до 98 градусов.
После замены термореле аппарат стал полностью рабочий, значит, ремонт прошел успешно. Мы показали вам один из возможных вариантов подобной поломки, и как своими руками устранить такую неисправность термопота при дефекте не греет воду.
