Данный вид кабеля прекрасно подходит для любых помещений как бытового, так и промышленного характера. Отличительной особенность модификаций данного вида силовых конструкций является их строение, имеющее элементы противопожарной безопасности.
Верхний общий слой изоляции состоит из специального ПВХ – пластиката, который не подвергается горению и имеет свойство самозатухания.
В данном случае кабель серии NYM, NUM и NYMнг(A)-LS сможет обеспечить подобную функциональность. Пользователь способен применять данный вид сетевого кабеля для решения любых задач по электрификации здания даже в местах с повышенным уровнем взрывоопасности.Кабель силовой NYM (НУМ)
Для прокладки силовых линий в помещениях и за их пределами используют различные типы электрических кабелей.
Наиболее распространенной маркой, которую используют в бытовых и промышленных электрических сетях, является электрический кабель NYM.
Технические характеристики
Электрический силовой кабель NYM — это монтажный провод, выполненный из меди и заключенный в поливинилхлоридную оболочку, выполняющую функцию изолятора. Проводник рассчитан на максимальное напряжение 660 вольт при частоте напряжения в сети 50 Герц. Этот силовой кабель фактически является современным аналогом предыдущей отечественной серии силовых кабелей — ВВГ. И если старый кабель, по правилам техники безопасности, обязательно следовало прокладывать в специальной гофротрубе для защиты от вредных воздействий, то кабель НУМ может прокладываться без использования гофры, потому что оболочка кабеля имеет достаточный запас прочности.
Кабель силовой НУМ обладает рядом преимуществ. К ним относят следующие его свойства:
- высокий уровень эластичности;
- хорошая защищенность от воздействия высоких температур.
За счет высокой эластичности кабель можно изгибать под различными углами без угрозы того, что сломаются внутренние проводники. При изготовлении кабеля используются негорючие полимерные материалы, благодаря чему очень низка вероятность самовозгорания. Эти свойства позволяют без проблем использовать кабель НУМ для монтажа силовых линий в деревянных строениях, дачных домиках и т. п. Несмотря на это следует придерживаться общих правил прокладки силовых линий и не укладывать в один желоб несколько линий, связанных пучком, поскольку при этом существенно снижается теплоотдача каждого отдельного проводника.

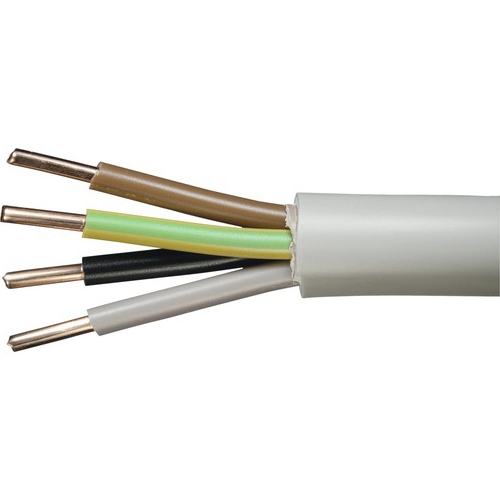

Каждая жила внутри кабеля имеет свой цвет, благодаря чему упрощается выполнение монтажных работ. Свойства этого кабеля позволяют выполнять с его помощью монтаж воздушных линий, прокладку провода в земле, а также прокладывать кабель NYM внутри помещений.
Расшифровка маркировки кабеля
N — этот знак используется Немецким Электротехническим союзом для обозначения продукции, которая прошла исследования и выдержала сертификацию в лабораториях Союза.
Y — символ, обозначающий, что изоляция выполнена из ПВХ (поливинилхлорид).
M — означает, что провод многофункционален и может использоваться в различных условиях.
Кабельно-проводниковая продукция с подобной маркировкой производится на многочисленных зарубежных предприятиях, а также в Российской Федерации на предприятиях «Севкабель», «Технотон», и многих других. Наша кампания предлагает хороший выбор электротехнических товаров, в частности у нас всегда можно купить различные кабели NYM, отпускные цены на них зависят от конкретных параметров каждого кабеля.
Технические параметры кабелей NYM (ГОСТ):
- рабочее напряжение: 300/500/660 Вольт;
- максимальная рабочая т-ра: +50°С;
- минимальная рабочая т-ра:-50°С;
- относительная влажность воздуха: не более 98%;
- максимальная рабочая т-ра жил: 70°С;
- минимальный радиус изгиба: не менее 4 диаметров;
- гарантийный срок: 5 лет;
- срок службы НУМ (ГОСТ): не менее 30 лет.
Многие производители в первую очередь позиционируют свою продукцию, как изделия, которые соответствуют немецким стандартам, поэтому и указывают в каталогах кабель NYM. ГОСТ предъявляет к продукции не менее жесткие требования, поэтому использование маркировки НУМ — это в немалой степени маркетинговый ход.
В ассортименте нашего магазина всегда имеется много позиций кабеля NYM производства компании «Севкабель», произведенных с соблюдением ГОСТ по умеренной цене. Также вы найдете у нас электротехническую продукцию других известных производителей и различные товары для стройки и ремонта.
