Скважинный насос с обратным клапаном: монтаж и способы применения

Главная
Полезное

Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.

Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.

Предыдущая запись

Насосы поверхностного типа

Следующая запись

Настройка и ремонт реле давления насосной станции

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

• Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
• Участок перед насосной скважинной системой.

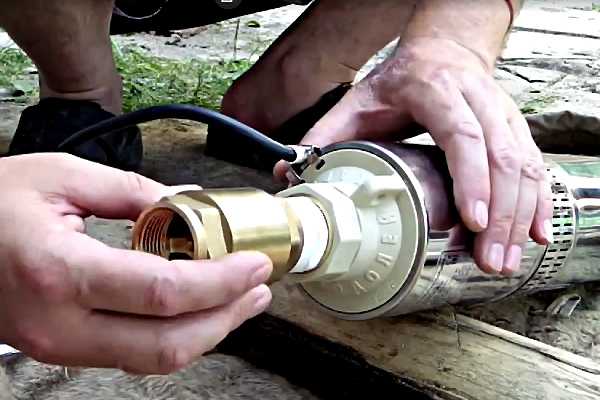

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

• внешняя и наружная резьба,
• из латуни или пластика,
• с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

Насос с обратным клапаном устроен довольно просто. В его состав входит:

• корпус,
• пружина,
• диск,
• крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

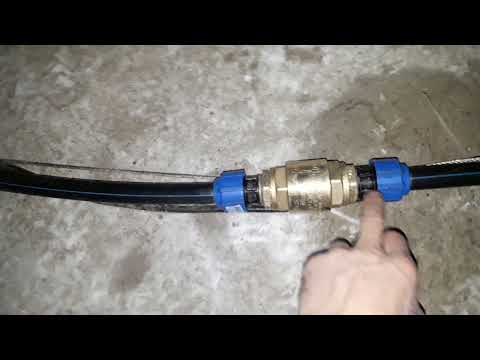

Обратный клапан для воды.

Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…

29.06.2021

Механизм простой, но выполняет очень важную функцию — стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.

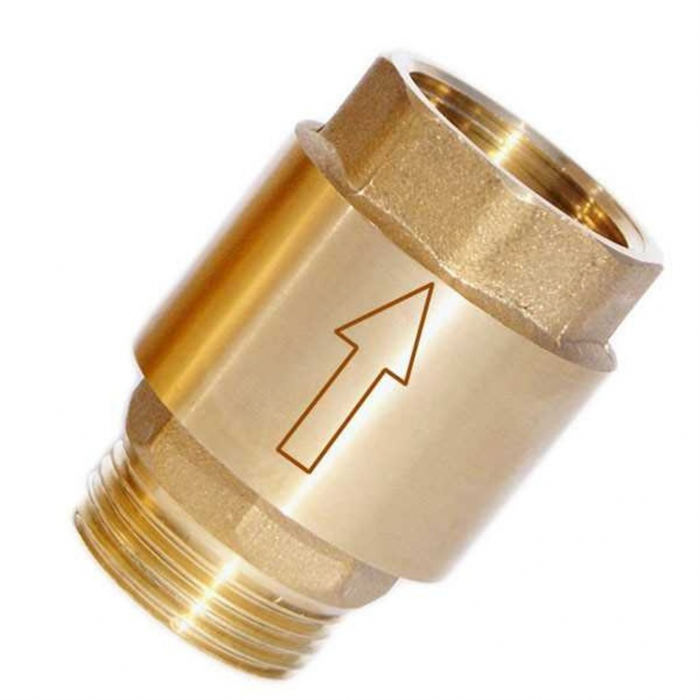

Обратный клапан из латуни

Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.

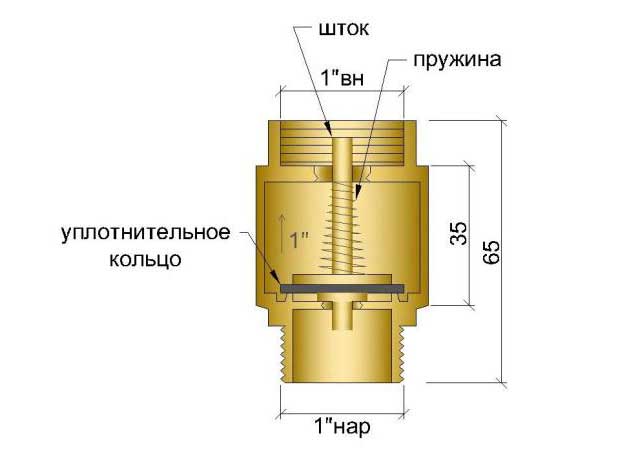

Основные элементы:

•
  Корпус: камера для золотника и муфтовое соединения с резьбой.

•
  Золотник: состоит из штока, двух тарелок золотника и прокладки.

•
  Исполнительная часть: пружина.

Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.

Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.

Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Клапан из пластика

Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала

В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.

Установка обратного клапана

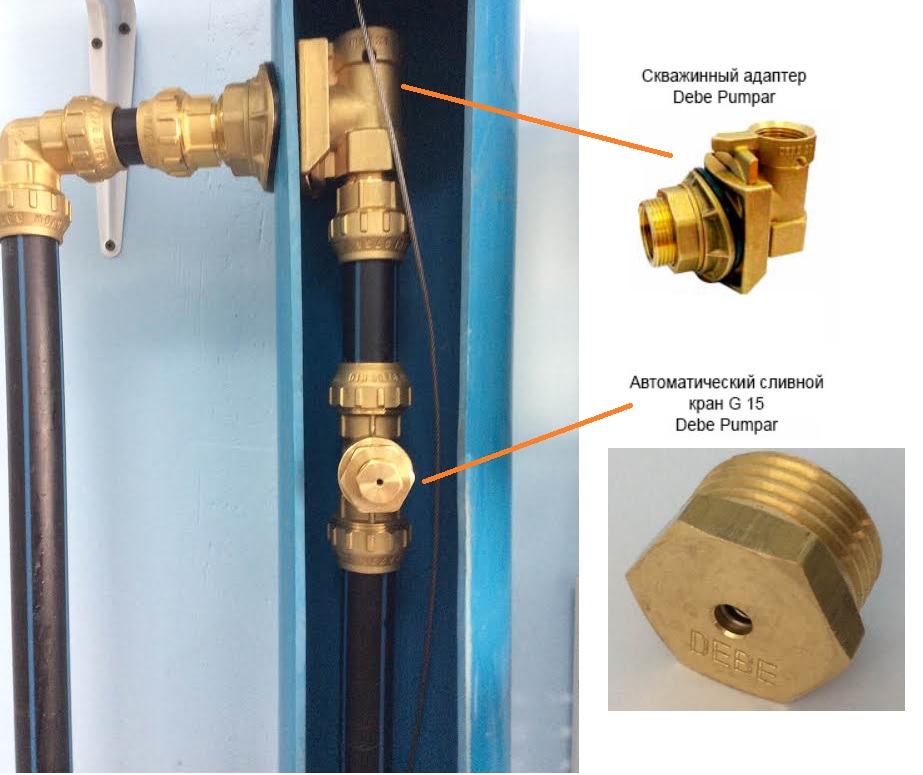

Скважинный насос

Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.

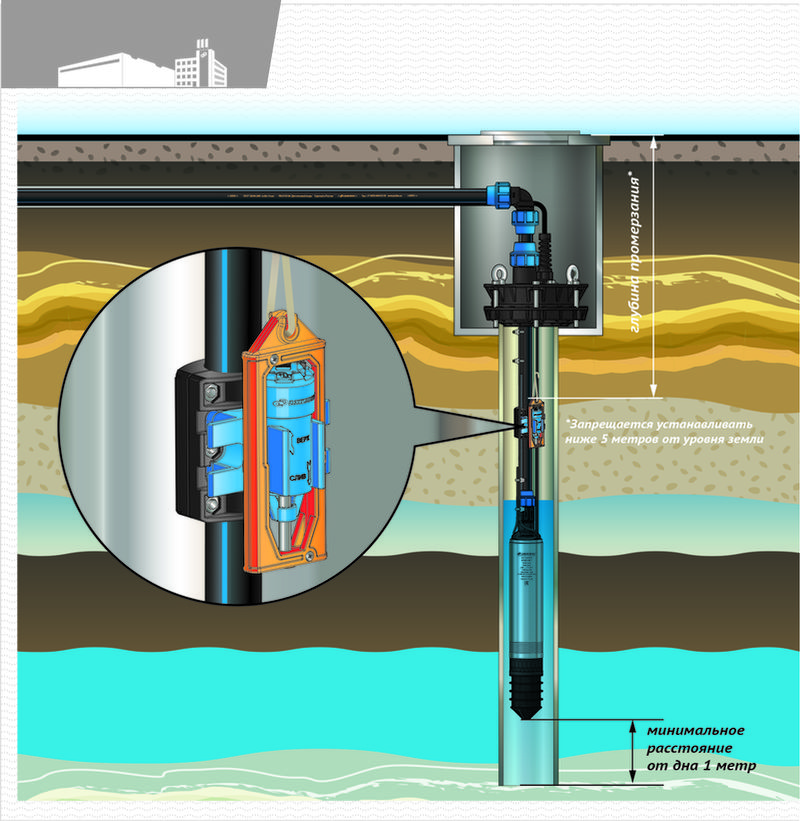

Место для установки обратного клапана на насосе зависит от типа скважины.

Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.

Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.

Насосная станция

Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.

При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.

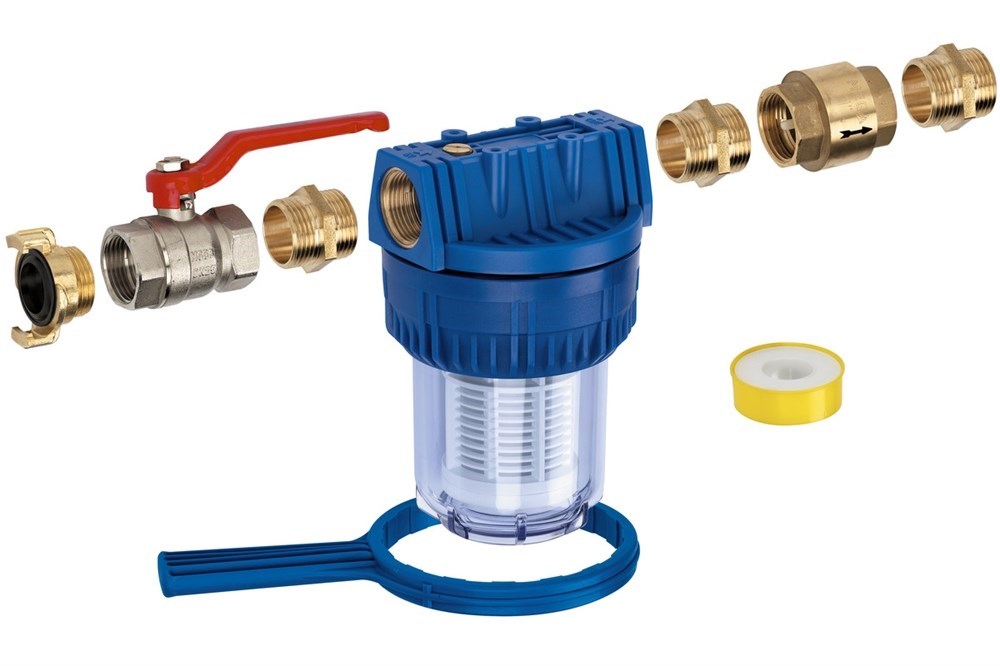

Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.

Важно! Стрелка на корпусе обратного клапана должна совпадать с направлением движения воды.

Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины. Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.

Итак:

Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:

•
  Стабилизируете напор.

•
  Сохраните магистраль постоянно наполненной.

•
  Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.

Обратный клапан скважинного насоса

| Tameson.com

Рисунок 1: Обратный клапан

Обратные клапаны являются важным компонентом водопроводных систем скважинных насосов. Они не дают воде течь обратно в скважину при отключении насоса, защищая систему от различных проблем. Нужен ли водопроводной системе колодца один или несколько обратных клапанов, зависит в основном от глубины колодца. В этой статье подробно рассматриваются обратные клапаны скважинных насосов, чтобы помочь пользователям понять их функции и способы их эффективного использования в водопроводной системе скважины.

Содержание

• Обратные клапаны и их функции
• Обратные клапаны скважинных насосов
• Почему обратные клапаны скважинных насосов важны
• Установка и техническое обслуживание обратного клапана скважинного насоса
• Материалы
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ


Обратные клапаны и их функции

Прежде чем углубляться в обратные клапаны скважинных насосов, полезно сначала понять, что такое обратные клапаны и как они работают. Обратные клапаны являются простейшими ходовыми регулирующими клапанами. Их функция состоит в том, чтобы позволить потоку двигаться в одном направлении и предотвратить его движение в противоположном направлении. Обратный клапан открывается, когда среда проходит через него, и закрывается, когда среда перестает течь или возникает обратный поток. Чтобы получить полное представление об обратных клапанах, прочитайте нашу статью об обратных клапанах!

Обратные клапаны скважинного насоса

Подпружиненный обратный клапан (рис. 2) является подходящим клапаном для водопроводной системы скважинного насоса. Когда насос работает, давление воды, поступающей в клапан, открывает его. Когда насос отключается, пружина и обратное давление объединяются, чтобы быстро закрыть клапан. Это быстрое закрытие необходимо для уменьшения гидравлического удара в системе. Поворотные обратные клапаны не подходят, потому что они закрываются слишком медленно для скважинных насосов.

Рис. 2: Обратный клапан с пружинным приводом: направление потока (A), уплотнительное кольцо (B), тарелка (C) и пружина (D).

Почему важны обратные клапаны скважинных насосов

Регулярно эксплуатируемый скважинный насос должен оставаться заполненным, а это означает, что когда он не работает, он должен иметь возможность включаться и нормально функционировать. Большинству скважинных насосов для работы требуется вода внутри насоса и трубопровода. Без обратного клапана вода будет вытекать из насоса и обратно в колодец, когда он отключается. В насосе не будет воды, и он не сможет работать, если пользователь не заполнит насос вручную.

Отсутствие заполненного насоса — не единственная проблема, если вода свободно течет обратно в колодец. Обратные клапаны также защищают насосы от обратного вращения, гидравлического удара и тяги, которые могут привести к повреждению двигателя или трубопровода.

• Обратное вращение: Когда вода свободно течет обратно в колодец, насос может вращаться в обратном направлении. Если насос включается во время обратного вращения, усилие, прилагаемое к двигателю для изменения направления вращения насоса, может привести к поломке насоса.
• Гидравлический удар: Неисправный или негерметичный обратный клапан может вызвать образование вакуума в трубопроводе из-за того, что давление в трубопроводе ниже атмосферного давления. Когда насос снова включится, вода с большой скоростью заполнит пространство и ударится о неподвижную воду над ним. Возникающий в результате гидравлический удар может повредить трубопровод, трубу или двигатель.
• Напор: Без обратного клапана насос запускается с нулевым напором. Напор — это величина давления, необходимая для перемещения среды из точки А в точку В. Крыльчатки насоса немного поднимаются и изнашиваются относительно диффузоров, что приводит к относительно быстрому выходу из строя насоса и двигателя.

Установка и техническое обслуживание обратного клапана скважинного насоса

При выборе обратного клапана для водопроводной системы скважины учитывайте следующее. Рекомендуется связаться с производителем, чтобы определить, могут ли его обратные клапаны адекватно работать в системе.

• Скорость потока в трубе: Для максимального срока службы большинства обратных клапанов скорость потока не должна превышать 3 м/с.
• Давление в системе: Рассчитайте гидравлику всей системы, а не только настройку давления насоса, при определении того, какой обратный клапан установить.
• Перед установкой: Убедитесь, что обратный клапан не имеет дефектов и что его подпружиненный тарельчатый клапан может свободно перемещаться.
• Во время установки: Стрелка на внешней стороне корпуса клапана должна указывать направление потока при работе насоса.

Место установки обратных клапанов скважинных насосов

Рис. 3: Система погружных скважинных насосов: насос (A), обратный клапан (B) установлен на нагнетании насоса. Обратные клапаны (C и D) находятся на расстоянии не более 200 футов друг от друга. Обратный клапан (E) устанавливается над уровнем земли (F).

Три типа скважинных насосов используют обратные клапаны в водопроводной системе: погружной насос, центробежный насос и струйный насос. Каждый тип насосной системы будет использовать обратные клапаны по-разному. Глубина скважины является основным фактором, определяющим количество используемых обратных клапанов.

• Глубокие скважины: Погружной скважинный насос необходим для скважин глубиной более 120 футов. Как видно на рисунке 3, насос находится непосредственно в колодезной воде. Как правило, в корпусе насоса установлен обратный клапан, а следующий обратный клапан на линии должен быть не дальше 25 футов от насоса. Однако, если обратный клапан не установлен в корпусе насоса, первый обратный клапан должен быть установлен на напорной части насоса. В обоих случаях обычной рекомендацией является установка обратного клапана через каждые 200 футов трубы.
• Неглубокие скважины: Погружные насосы можно использовать в неглубоких скважинах, но струйные и центробежные насосы также работают. Оба типа насосов используют донный клапан. Это специальный обратный клапан, помещаемый непосредственно в воду. Он имеет фильтр вокруг впускного отверстия, предотвращающий попадание более крупного осадка в клапан и, возможно, заклинивание его в открытом положении.
• Над землей: Устанавливать ли обратный клапан снаружи обсадной колонны или над землей (например, перед впуском в напорный резервуар) полностью зависит от местного законодательства. В некоторых правовых юрисдикциях требуется установка обратного клапана перед гидробаком. В других юрисдикциях это вообще запрещено. Однако необходимо учитывать одну важную концепцию: каждый дополнительный обратный клапан в системе увеличивает статическое трение в системе. При суммировании статическое давление может снизить давление воды ниже желаемых пределов.

Проверка обратного клапана скважинного насоса

Распространенной проблемой в системах скважинных насосов является потеря давления в напорном баке, когда насос не работает. Эта потеря давления может стоить значительной суммы дополнительных денег, потому что потеря давления заставляет скважинный насос работать чаще, что требует большей мощности. Поэтому важно выяснить, является ли негерметичный обратный клапан причиной этой потери давления.

Чтобы проверить, правильно ли работает обратный клапан, сначала отключите соединение между напорным баком и тем, что он обслуживает (например, бытовой сантехникой). Если после ожидания около часа давление в баке все еще снижается, это означает, что причиной является что-то на стороне нижнего колодца системы. Во многих случаях причиной этой потери давления является обратный клапан, который необходимо отремонтировать или заменить. Однако может потребоваться дальнейшее расследование. Поломка отводной трубы или подземных труб, идущих от колодца к напорному резервуару, также может привести к падению давления в системе.

Замена обратного клапана скважинного насоса

Когда встроенный обратный клапан погружного насоса выходит из строя, его необходимо заменить. После подъема насоса из скважины обратный клапан можно снять и заменить. Обратный клапан, выбранный для замены сломанного обратного клапана, должен быть той же модели. Замена обратного клапана в насосе — отличная возможность заменить уплотнительное кольцо вокруг уплотнения обратного клапана. Свяжитесь с производителем насоса, если у вас есть дополнительные вопросы по этому поводу.

Материалы

• Нержавеющая сталь : Обратные клапаны из нержавеющей стали не подвержены ржавчине или коррозии. Если скважина имеет стальной трубопровод, обратные клапаны из нержавеющей стали могут пережить трубопровод.
• Ковкий чугун: Обратные клапаны из ковкого чугуна являются экономичным и более прочным выбором, чем обратные клапаны из бронзы. Эти клапаны могут быть хорошим выбором для очень глубоких колодцев, в трубопроводах которых используется много обратных клапанов.
• Бронза: Обратные клапаны из бронзы не так прочны, как ковкий чугун, но устойчивы к коррозии.
• ПВХ: Обратный клапан из ПВХ имеет большую химическую стойкость по всей поверхности, чем обратный клапан из бронзы, и значительно дешевле. Однако ПВХ имеет более низкую механическую прочность и хуже работает в условиях высоких температур или давления, как бронза.

Обычно тарелка и пружина изготавливаются из нержавеющей стали. Ознакомьтесь с нашим руководством по химической стойкости, чтобы узнать больше о свойствах этих материалов.

Часто задаваемые вопросы

Где находится скважинный насос?

В системах погружных скважинных насосов насос находится в скважине, в воде. В системах струйных и центробежных скважинных насосов насос находится над землей.

Нужен ли скважинному насосу обратный клапан?

По крайней мере, скважинному насосу нужен донный клапан (особый вид обратного клапана), который находится в воде внутри скважины. Обратный клапан препятствует обратному течению воды в колодец, что удерживает насос в рабочем состоянии, а нагнетательный бак находится под давлением.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ


Рекомендуемая установка погружного обратного клапана.

Являясь пионерами в области строительства скважин на протяжении десятилетий, инженеры Flomatic осознают важность правильной установки нескольких погружных обратных клапанов, чтобы обеспечить бесперебойную работу систем водоснабжения. В отрасли водоснабжения колодцев есть множество доступных для общественности ресурсов по установке погружных обратных клапанов. Вопрос, который часто вызывает споры: установка одного обратного клапана или нескольких обратных клапанов для погружного насоса. Являясь лидером отрасли в области технологии и производства клапанов в течение 9 лет.0 лет, мы здесь, чтобы пролить свет на важность этой темы.

В погружном насосе обратные клапаны необходимы для предотвращения стекания воды вниз по трубе и возврата в скважину, когда насос выключен. Чтобы снизить долгосрочные риски и повреждения насоса, мы понимаем критическую важность установки нескольких обратных клапанов, а не только одного обратного клапана в погружных насосах.

Правильное размещение

Большинство высококачественных погружных насосов имеют встроенный на нагнетании обратный клапан от производителя. Этот обратный клапан будет первым установленным обратным клапаном. Второй обратный клапан должен быть размещен над насосом и не более чем на 25 футов выше уровня откачки воды в колодце . Это гарантирует, что в случае отказа обратного клапана на насосе второй обратный клапан в системе будет удерживать вакуум под ним.

Подумайте о соломинке для питья в стакане воды. Когда вы кладете палец на соломинку для питья, вы можете поднять соломинку из стакана, и жидкость, которая была в соломинке, останется внутри. Максимальный диапазон или длина соломы, которая может удерживать воду, составляет примерно 32 фута на уровне моря. Все, что выше 32 футов, физически не может удерживаться вакуумом, поэтому вода будет выпадать из соломинки. То же самое относится и к установке погружного насоса.

Над этим начальным клапаном через каждые 200 футов в отводной трубе должны быть установлены погружные обратные клапаны , как это допускается глубиной скважины . Снаружи скважины во многих штатах требуется дополнительный обратный клапан над землей, который обычно располагается рядом с напорным резервуаром. Например, давайте посмотрим на колодец глубиной 750 футов с уровнем воды 700 футов. В этой ситуации необходимо установить в общей сложности пять или шесть обратных клапанов. Система будет иметь обратный клапан, расположенный на нагнетании насоса, за которым следует еще один на глубине 675 футов. Над установкой этих клапанов должны быть установлены еще три обратных клапана через каждые 200 футов на отводной трубе под землей, на глубине 475 футов, 275 футов и 75 футов. Шестой и последний обратный клапан, при необходимости, располагается на поверхности.

ПРИМЕЧАНИЕ: Идеальное рекомендуемое место установки первого обратного клапана — на один отрезок трубы выше погружного насоса . Клапан в этом положении будет подвержен ламинарному потоку и изолирован от очень турбулентных условий вблизи нагнетания насоса.

Заблуждения

Использование высококачественных обратных клапанов является жизненно важным компонентом для правильного использования систем погружных насосов во всем мире. Распространенным заблуждением является то, что для всей системы необходим всего один погружной обратный клапан.

Высококачественные обратные клапаны, рассчитанные на длительный срок службы, такие как изготовленные Flomatic, рассчитаны на давление до 400 фунтов на квадратный дюйм или 923 фута напора. Однако это не означает, что только один клапан может быть размещен на высоте 923 фута в автономном блоке.

На каждый фут в секунду изменения скорости в стальной трубе создается противодавление 54 PSI. Таким образом, это означает, что в обычной скважинной отводной трубе диаметром 1 дюйм и потоком всего 10 галлонов в минуту может возникнуть противодавление 370 фунтов на квадратный дюйм или более, когда насос выключается и водяной столб меняет направление. В 4-дюймовой трубе поток в 350 галлонов в минуту может создать противодавление в 860 фунтов на квадратный дюйм, что приводит к большему, чем то, на что рассчитаны обратные клапаны стандартных насосов.

Установка обратных клапанов через равные промежутки вдоль стояка снижает гидравлический удар поэтапно, что продлевает срок службы клапанов, насоса и его труб . Каждый обратный клапан, установленный на высоте 200 футов или менее, защищает клапан под ним. Установка многочисленных обратных клапанов позволяет системе поглощать и уменьшать удары выше и ниже каждого обратного клапана.

При определении размера насоса важно помнить о правильном проектировании и планировании систем, а также о глубине насоса, диаметре отводной трубы, коленах трубопроводов и количестве обратных клапанов . При выборе подходящих погружных обратных клапанов важно обеспечить правильный размер клапанов и скорость потока в трубе. Размер клапанов важен, и его можно упустить из виду при установке погружных обратных клапанов или выборе размера клапана на основе потерь на трение, а не потока в системе. Чтобы узнать больше о правильной установке и рекомендациях по использованию обратных клапанов для погружных насосов, ознакомьтесь с нашими руководствами по эксплуатации и техническому обслуживанию.

Потенциальные последствия

Если насосная система спроектирована неправильно, с ней связано много потенциальных проблем и опасений – более короткий срок службы системы, а также более высокие затраты и затраты на техническое обслуживание в долгосрочной перспективе. Несколько погружных обратных клапанов также обеспечивают плавное применение. Ниже приведены несколько условий, которые помогают поддерживать и контролировать несколько погружных обратных клапанов.

Обратное вращение: Обратное вращение происходит, когда вода течет через насос в обратном направлении, в результате чего крыльчатки насоса вращаются в направлении, обратном вращению по назначению. Если насос снова включится во время вращения в обратном направлении, это создаст огромный крутящий момент на насосном узле. Это давление на насос может привести к поломке вала насоса или серьезному повреждению упорного подшипника двигателя.

Напор вверх: Напор вверх возникает, когда насос включается в условиях низкого напора, что приводит к приподнимающему действию на узел вала рабочего колеса. Многократное повышение давления в системе может привести к преждевременному износу и отказу насоса.

Гидравлический удар:  Вода, перекачиваемая и протекающая по системе трубопроводов, имеет определенное количество энергии (вес x скорость). Если перекачка остановлена, вода продолжает двигаться, и ее оставшаяся энергия должна каким-то образом поглощаться. Это поглощение энергии может иногда создавать нежелательный шум и/или повреждения. Это называется гидроударом. Гидравлический удар может разрушить трубопроводные системы, клапаны и связанное с ними оборудование. Гидравлический удар различается по интенсивности в зависимости от скорости, с которой движется вода, когда насос отключается. Для установщика очень важно осознавать потенциал гидравлического удара, и он должен учитывать это при определении размера системы и принятии решения о том, из какого материала должны быть изготовлены клапаны.

Гидравлический удар может возникнуть при определенных гидравлических условиях, если не установлены обратные клапаны надлежащего размера. Для получения более подробной информации о негативном влиянии гидравлического удара на приложение, пожалуйста, ознакомьтесь со следующей технической статьей Flomatic, содержащей наши рекомендации по предотвращению гидравлического удара.

Несколько причин для использования нескольких обратных клапанов

Что касается расхода и максимального давления в системе, существует множество различных типов погружных обратных клапанов, которые можно использовать для различных применений. Материал, размер и конструкция существенно влияют на производительность, и их важно учитывать для многолетней бесперебойной работы . Для надлежащего поглощения гидравлического удара воды, связанного с перекачиванием воды из скважины, и работы без обслуживания установка нескольких погружных обратных клапанов очень важна, чтобы обеспечить скважинной системе наибольшие шансы на долгосрочную работу без ремонта.

Почти все известные производители насосов рекомендуют установку нескольких обратных клапанов в системах водозаборных скважин.
