Размер гильзы для опрессовки проводов. Соединительные гильзы для проводов под опрессовку

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ … или этот …

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробке Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

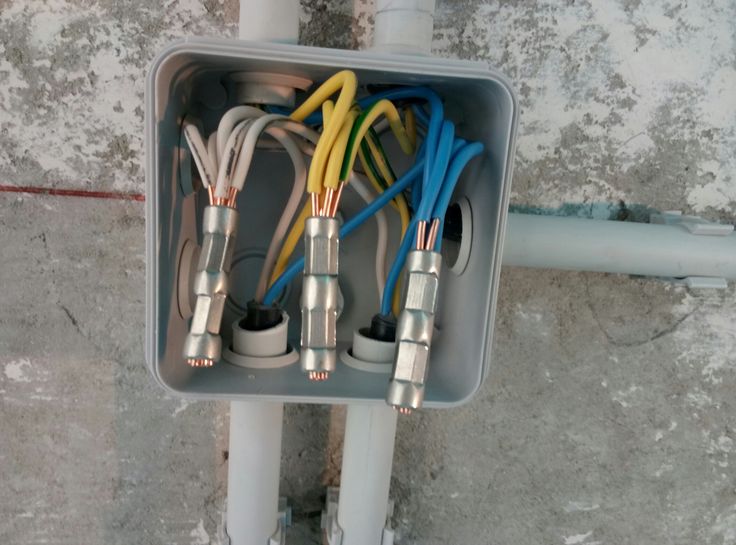

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке. Обратите внимание на высоковольтную линию электропередач или оборудование подстанций.

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

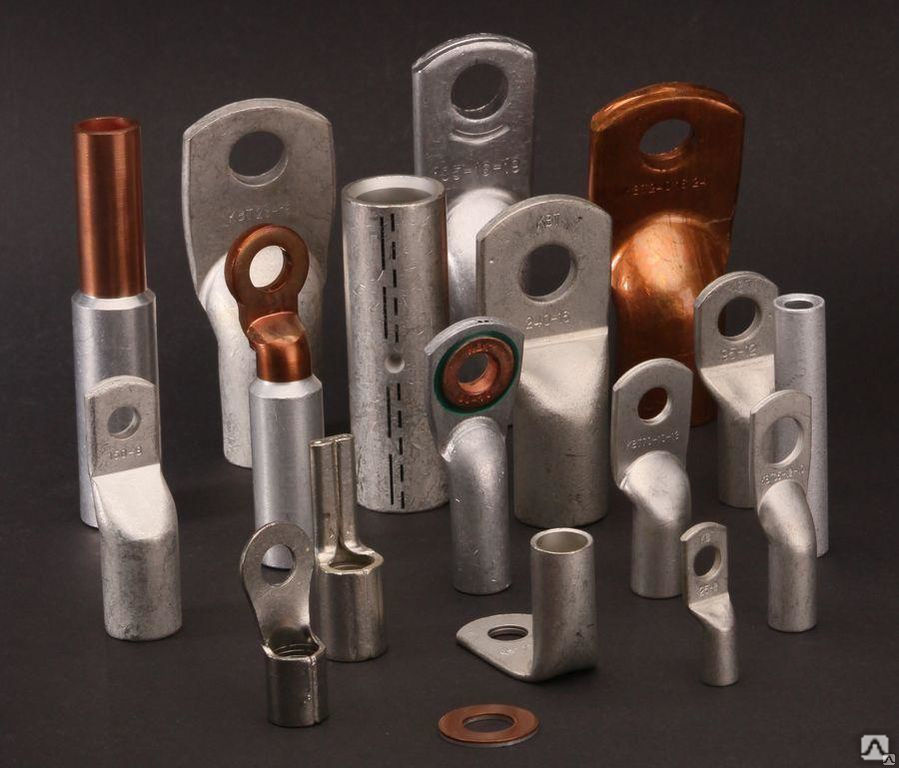

Типы гильз

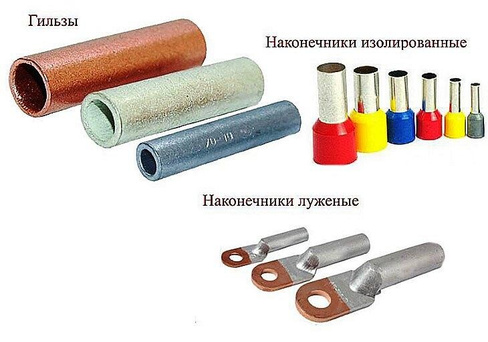

Перед опрессовкой жил проводов и кабелей необходимо правильно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте вкратце их рассмотрим. Гильзы для опрессовки проводов бывают:

1. -медные;
2. -алюминиевые;
3. -комбинированные;
4. -гильзы в изоляции.

Как вы догадались, медные гильзы применяются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.

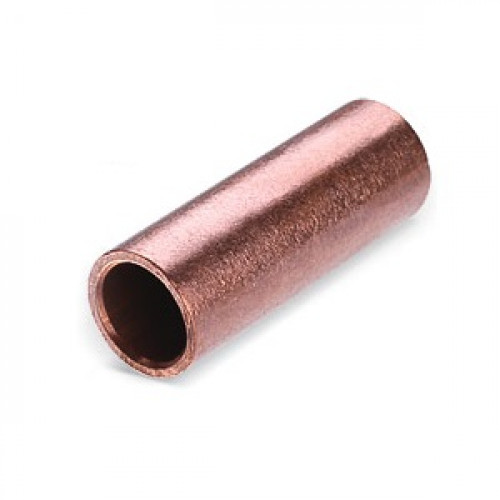

Аббревиатура ГМ расшифровывается как «гильза медная». Это обычная медная гильза, ни чем не покрыта и не обработана (внешне напоминает обычный кусок трубки медного цвета).

Аббревиатура ГМЛ расшифровывается как «гильза медная луженая». Гильзы ГМЛ проходят лужение, их поверхность покрывается специальным олово-висмутовым слоем. Этот слой защищает гильзу от коррозии и окислений. Все мы знаем, что медь имеет свойство окислятся, а лужение это предотвращает. Таким образом, при опрессовке медные провода и луженная гильза не вступают в реакцию друг с другом (не окисляются).

В своей практике я встречал мастеров, которые соединяли алюминиевые провода при помощи гильз ГМЛ. На вопрос, почему вы так делаете, они отвечали «ну так гильза луженая». По их мнению, за счет оловянного слоя нет прямого контакта меди с алюминием. Я все же не советую так делать, потому что при деформации верхний слой гильзы нарушается, и коррозия в этом случае дело времени. Ходи потом, ищи, где пропал контакт, скрутку еще можно как то осмотреть, а гильзу придется только откусывать.

Алюминиевые гильзы в документации обозначаются как ГА «гильза алюминиевая», их нужно использовать, если соединяются алюминиевые провода.

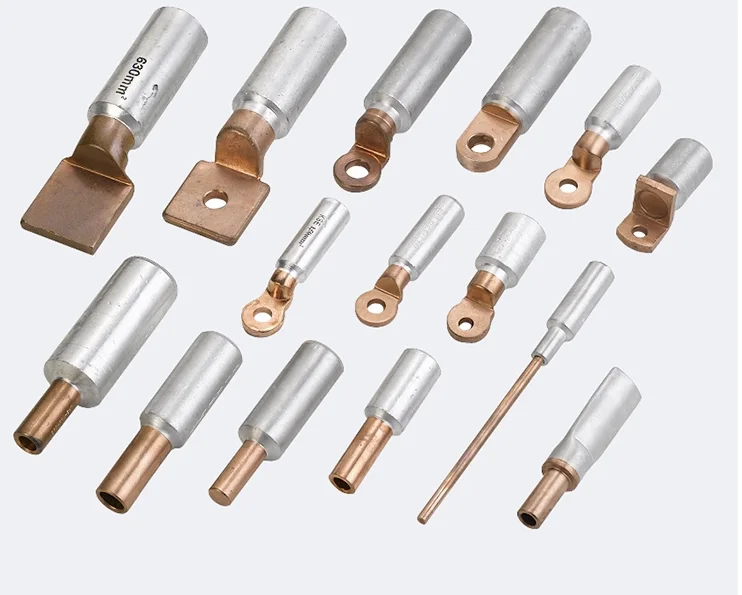

Комбинированные гильзы или как их еще называют алюмомедные, предназначены для соединения встык медного и алюминиевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные». Очень удобно, когда допустим, нужно нарастить провода со старой проводкой.

С одной стороны в гильзу вставляется алюминиевый провод с другой медный. У комбинированной гильзы медная часть соединена с алюминиевой при помощи фрикционной сварки (не пытайтесь повторить такое в домашних условиях).

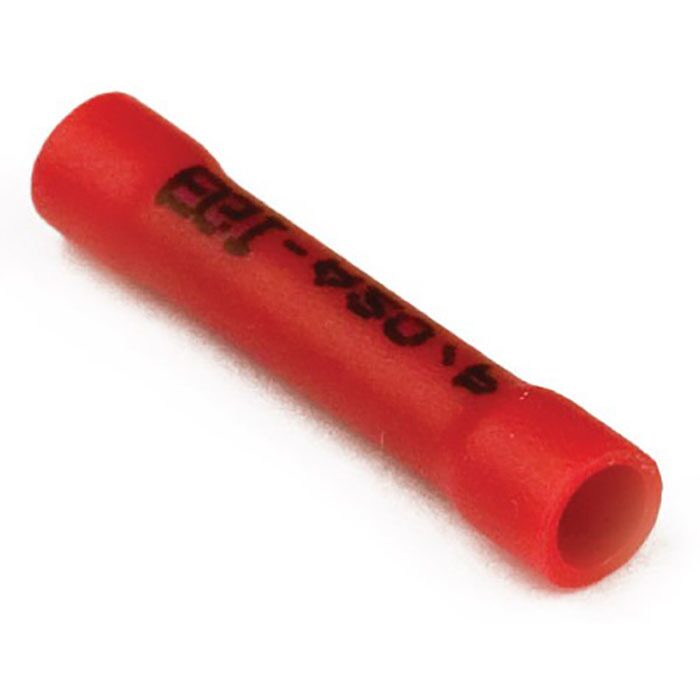

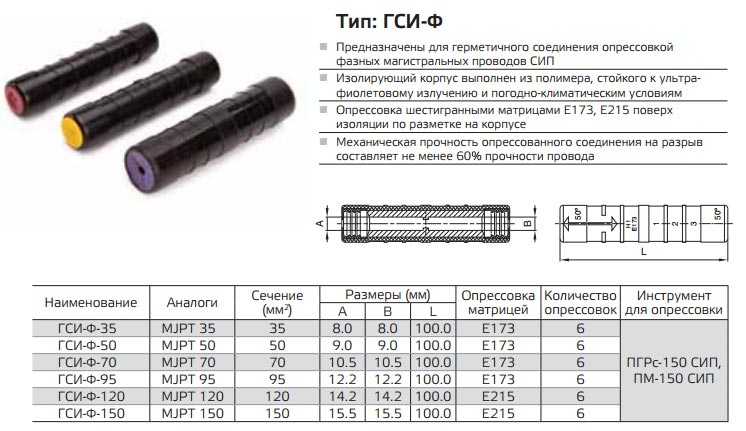

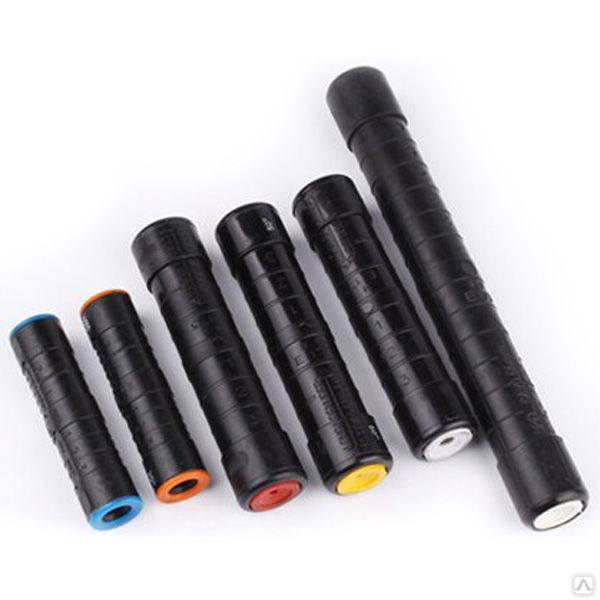

Еще один тип гильз ГСИ, аббревиатура расшифровывается как «гильза соединительная изолированная». ГСИ представляют собой обычную луженую гильзу, покрытую поливинилхлоридной (ПВХ) изоляцией. С помощью таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не нужно, клещи одеваются поверх изоляции и делается жим.

Размеры и конструктивные особенности

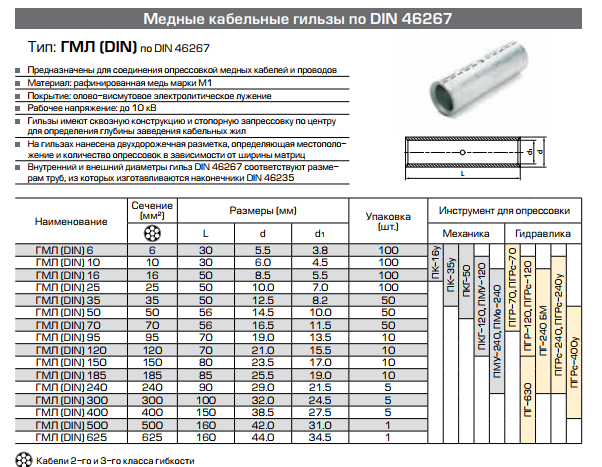

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

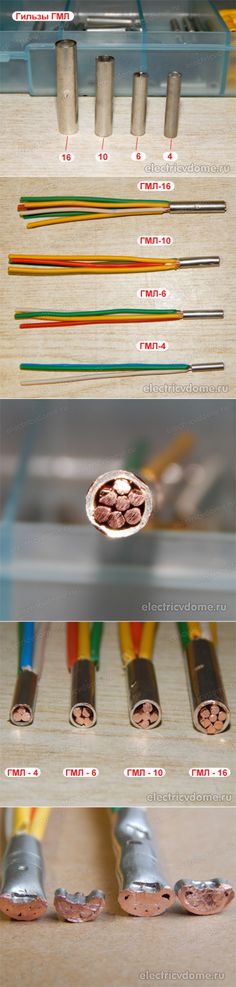

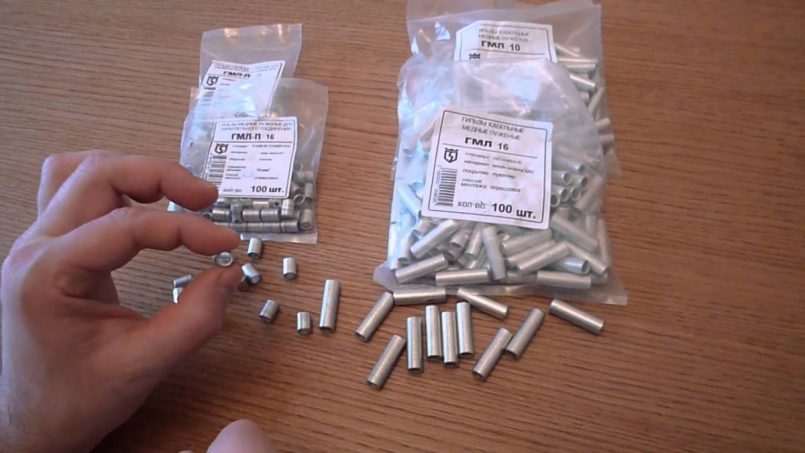

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2. 5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Похожие материалы на сайте:

• Как проверить лампу накаливания мультиметром

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов. Обзор набора для соединения проводов

$8.03

Перейти в магазин

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного кабеля, сегодня у меня продолжение обзора на ту же тематику.
В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного кабеля, цена $8.03 — ссылка
Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину.
Например выше я показывал итальянские, там размеры были 21.5-23-27мм.
На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

 'Внешние

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь.
1. На срезе белый как алюминий.
2. Мягкий
3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что:
Красный — 0.5-1.0мм.кв
Синий — 1.5-2.5мм.кв
Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку —
Красный — 0.25-1.5мм.кв
Синий — 1.0-2.5мм.кв
Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить.
Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как —
красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту.
1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера.
3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод.
4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца.
5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез.
6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента:
0.5 и 1.0 мм.кв жмет отлично
2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось.
4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная.
Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся.

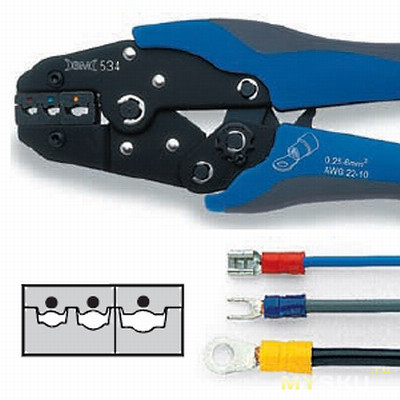

Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима.
А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда.
Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара.
Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что:
1. Скорость горения — почти не горит.
2. Время угасания — около одной секунды, норма до 10 секунд
3. Образование капель — нет
4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет.
Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников.
Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора —
Производитель: Excellway®
Модель: CT02
Материал: PVC + чистая медь
Type: 15 Value
Количество: 2360шт
Box Size: 205x105x30mm

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать.
Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось.
А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют.
Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов.
1. Неизолированные
2. Изолированные тех же размеров
3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.

 'Размеры,

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше.
Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие «хвостики».

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги.
Сначала набор гильз.
Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом.
Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей

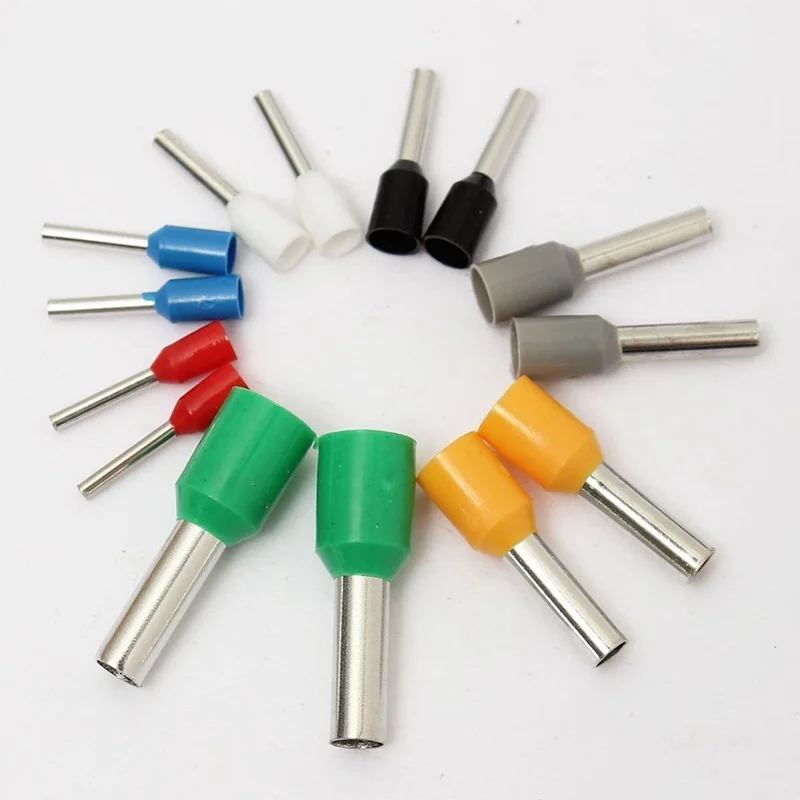

а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, синий, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре.
б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать 🙂
в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки.
г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

$8.03

Перейти в магазин

ВТУЛОЧНЫЕ СОЕДИНИТЕЛИ C-CST

Точки зрения

Категории

Приложения

Каталоги

Связанные статьи

Производство электроэнергии

Компания предлагает ряд специальных продуктов для удовлетворения различных требований к установке в области производства энергии из альтернативных источников

Подробнее

Осветительная техника

Cembre предлагает установщикам систем освещения специальные продукты, внимание к деталям и конкурентоспособные решения

Подробнее

луженая версия

Соединители «C» изготавливаются из медных профилей высокой чистоты Cu-ETP CWOO4A в соответствии со стандартом UNI EN I 3605 и подходят для различных применений: либо для создания сети заземления, либо для отвода от воздушных распределительных линий.

Каждый разъем маркируется следующим образом:

• Торговая марка Cembre
• Референтный номер
• Размер проводника-Run
• Размер проводника-Tap
• Количество обжимов
• Ссылка на смерть.

Сертификаты

Развитие сельских районов ANSI C 119.4

2011/65/ЕС

Медиа-галерея

Другие носители

Приложения

Инструкция 01 (pdf) 227 КБ техпаспорт 02 (pdf) 262 КБ

Список продуктов

Загрузка…

Загрузка. ..

Загрузка…

Загрузка…

Loading…

Загрузка…

Загрузка. ..

Загрузка…

03 Загрузка…

Загрузка…

3 Загрузка.

..

Загрузка…

03 Загрузка…

Загрузка…

03 Загрузка. ..

Загрузка…

20 Loading…

Загрузка…

20 Loading. ..

Загрузка…

20 Loading3…

90902 Загрузка…0003

20 Loading3. ..

90902 Нагрузка

0003

Загрузка…

Нагрузка 3…9002

8 909002 Загрузка 3…9000

Загрузка. ..

Загрузка…

Загрузка…

Загрузка…

Загрузка…

Загрузка. ..

Обжимной инструмент для гильз 0,25-10мм2 — набор

• БОЛЬШОЙ СПЕКТР РАБОТЫ — обжимной инструмент для обжима. Предназначен для опрессовки изолированных и неизолированных гильз сечением от 0,25 до 10 мм2.

• РУКАВА В КОМПЛЕКТЕ —   входят в комплект   упакованы в практичный чехол/органайзер, рукава разных размеров (всего 500 шт.).

• ВЫСОКОЕ КАЧЕСТВО МАТЕРИАЛОВ —   Кабельный обжимной инструмент изготовлен из стали, которая отличается своей долговечностью. Благодаря высокому качеству материала устройство прослужит долгие годы.

• ПРОСТОЙ В ИСПОЛЬЗОВАНИИ  — тросовый пресс имеет эргономичную ручку, благодаря которой он обеспечивает надежный захват, а также его использование  не требует большого усилия  и не утомляет благодаря хорошо сбалансированный рычаг.

• СПЕЦИФИКАЦИЯ — диапазон обжима 0,25-10 мм2; материал: сталь; размеры: 18/7-16/4см; вес: 0,536 кг; Вес в упаковке: 0,595 кг

Спецификация :

• Диапазон обжима 0,25-10 мм2
• Материал: сталь
• . упаковка: 0,595 кг

ВКЛЮЧЕНО:

• гильзы 100 x (0,5 мм x 0,8 мм)
• втулки 100 x (0,75 мм x 0,8 мм)
• втулки 100 x (1,0 мм x 0,8 мм)
• втулки 100 x (1,5 мм x 0,8 мм)
• прокладки 100 x (2,5 мм x 0,8 мм)

органайзер для рукавов.

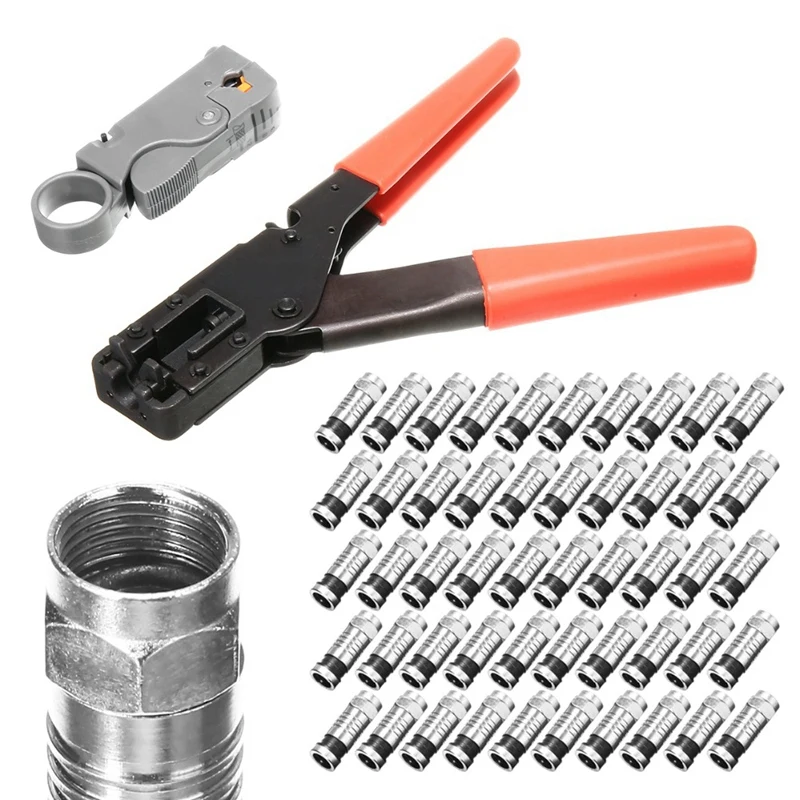

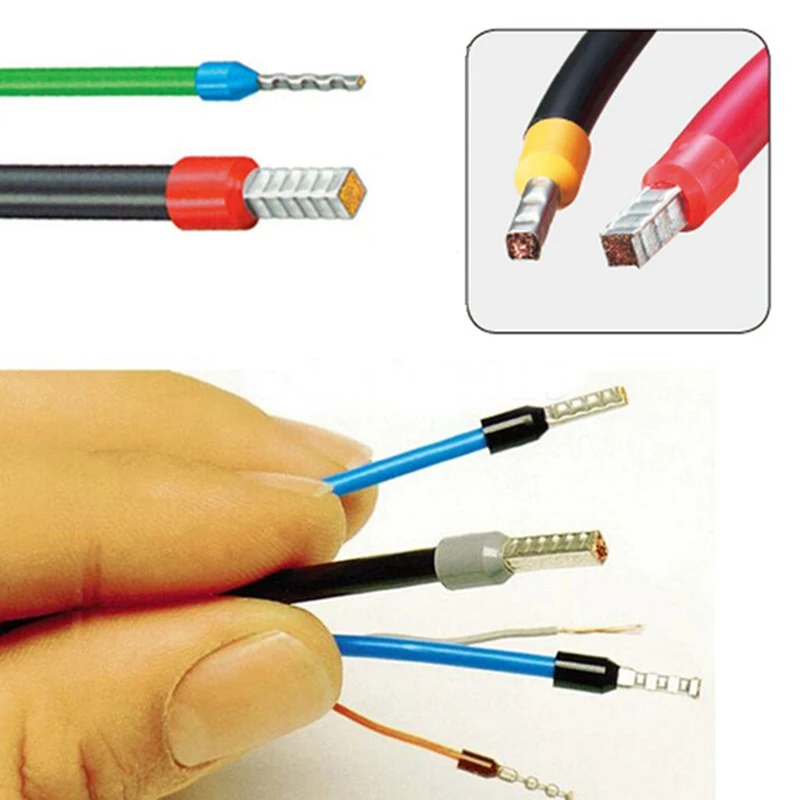

Инструмент для обжима гильз — пригодится в каждой мастерской. Ручной обжимной станок для кабеля — это удобное устройство, которое хорошо иметь в каждом ящике с инструментами. Он будет полезен не только профессионалам, но и водителям, и любителям домашнего творчества — незаменим, в том числе, при установке кабельных наконечников. Его рабочий диапазон для гильз составляет 0,25-10 мм2.

Технические характеристики:
