[Страница 3/150] — Инструкция: осциллограф FLUKE 190-202/S, 190-104/S, 190-062/S, 190-102/S
ОГРАНИЧЕНИЯ ГАРАНТИИ И ОТВЕТСТВЕННОСТИ
Для каждого изделия фирмы Fluke гарантируется отсутствие дефектов материального и производственного характера при условии нормальной
эксплуатации и технического обслуживания. Гарантийный срок прибора равен трем годам, а его принадлежностей — одному году. Гарантийный срок
отсчитывается от даты поставки. Детали, ремонт изделия и работы по техническому сервису обеспечиваются гарантией на 90 суток. Эта гарантия
распространяется только на первичного покупателя или конечного потребителя уполномоченного дилера фирмы Fluke, и не относится к
предохранителям, батареям и любым изделиям, которые, по мнению фирмы Fluke, были использованы не по назначению, переделаны, утрачены или
повреждены случайно либо в результате неправильных условий эксплуатации и обращения. Фирма Fluke гарантирует, что программное обеспечение
будет в основном работать в соответствии с его функциональными характеристиками в течение 90 суток, и что оно надлежащим образом записано на
бездефектный носитель.
Фирма Fluke не гарантирует, что программное обеспечение будет работать без ошибок или сбоев.
Уполномоченные дилеры компании Fluke распространяют эту гарантию на новые и не бывшие в эксплуатации изделия, но не имеют права
предоставлять более широкие или иные гарантийные обязательства от имени компании Fluke. Гарантийная поддержка возможна в том случае, когда
изделие приобретено через торговую точку, получившую полномочия от компании Fluke, или Покупатель уплатил цену, соответствующую
международным поставкам. Компания Fluke сохраняет за собой право предъявить Покупателю счет за импортную пошлину на запасные части, когда
изделие, приобретенное в одной стране, предъявляется для ремонта в другой стране.
Гарантийные обязательства Fluke ограничены, по выбору компании, возвратом стоимости приобретения, бесплатным ремонтом или заменой
дефектного изделия, которое возвращается в уполномоченный центр технического сервиса компании Fluke в течение гарантийного периода.
Для получения гарантийного обслуживания следует обратиться в ближайший уполномоченный центр технического сервиса фирмы Fluke или
отправить туда изделие с описанием характера неполадок, с предоплатой почтового и страхового взноса (FOB в порту назначения) Компания Fluke
предполагает отсутствие риска транспортных повреждений. После гарантийного ремонта изделие возвращается Покупателю, с предоплатой
транспортных расходов (назначение FOB). Если компания Fluke установит, что неисправность была вызвана использованием изделия не по
назначению, его переделкой, аварией или неправильными условиями эксплуатации и обращения, то, прежде чем начинать работу, фирма обеспечит
оценку стоимости ремонта и получит разрешение на его проведение. После ремонта изделие будет возвращено Покупателю при условии предоплаты
им транспортных расходов, и Покупателю будет выставлен счет за ремонт и возмещение транспортных расходов (пункт отгрузки FOB).
ЭТА ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННЫМ И ИСКЛЮЧИТЕЛЬНЫМ СРЕДСТВОМ ЗАЩИТЫ ПРАВ ПОКУПАТЕЛЯ И ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ,
СУЩЕСТВУЮЩИЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ЛЮБУЮ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ НА ПРИГОДНОСТЬ К ТОРГОВЛЕ ИЛИ К
ИСПОЛЬЗОВАНИЮ В ОПРЕДЕЛЕННЫХ ЦЕЛЯХ, НО НЕ ОГРАНИЧИВАЯСЬ ЕЮ.
КОМПАНИЯ FLUKE НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО
СПЕЦИАЛЬНЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВЫТЕКАЮЩИЕ ИЗ ЭТОГО ПОВРЕЖДЕНИЯ И ПОТЕРИ, ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ, ВОЗНИКАЮЩИЕ ИЗ-
ЗА НАРУШЕНИЯ ГАРАНТИЙНЫХ УСЛОВИЙ ИЛИ ОСНОВАННЫЕ НА КОНТРАКТЕ, ДОВЕРИИ, ГРАЖДАНСКОМ ПРАВЕ ИЛИ ЛЮБОЙ ДРУГОЙ КОНЦЕПЦИИ.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

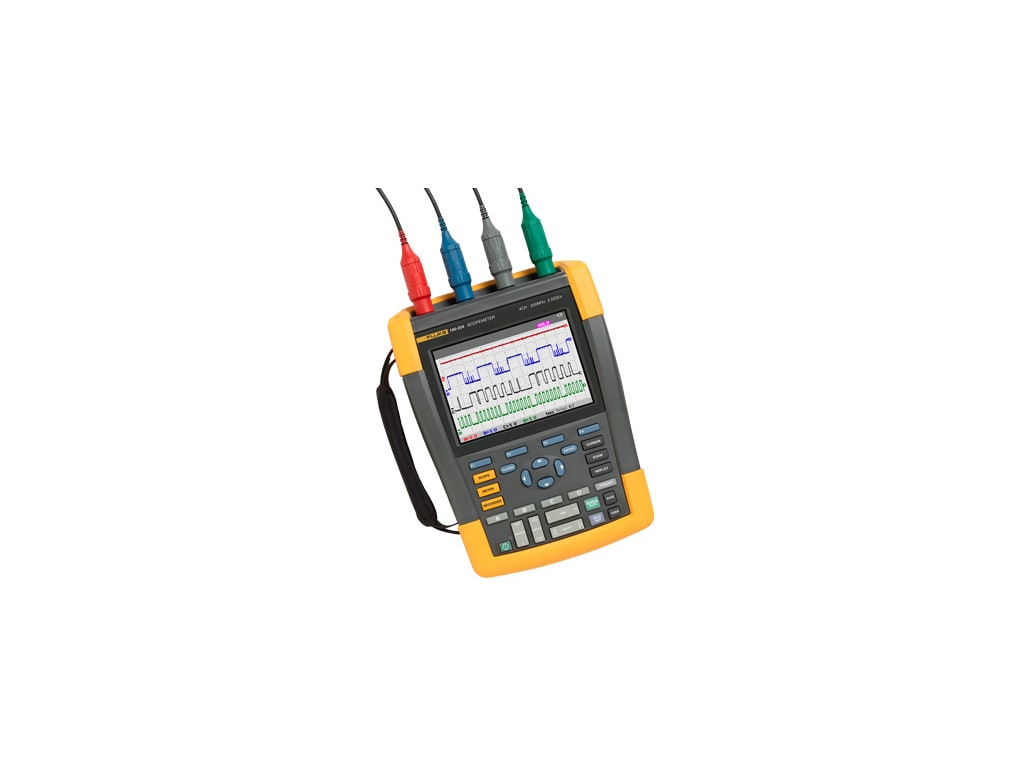

— 4 с/дел (190-504, модель 500 МГц)
Fluke 190-202 Измерительный прибор ScopeMeter®
Fluke 190-202 — 20 лет инноваций в измерительных приборах ScopeMeter®
Fluke ScopeMeter® — первый двухканальный портативный осциллограф с классом безопасности CAT III 1000 В / CAT IV 600 В 190-202 сочетает в себе беспрецедентный уровень производительности, надежности и портативности с полосой пропускания 200 МГц и частотой дискретизации в реальном времени до 2,5 Гвыб/с и разрешением 200 пс для захвата шума и других помех.
Эта модель имеет глубокую память до 10 000 сэмплов на канал; Таким образом, вы можете детально изучить очень маленькие части сигнала, а класс защиты IP-51 выдерживает попадание пыли, капель, влаги и широких перепадов температур. Измерительные приборы Fluke ScopeMeter® — это ручные приборы, работающие от батареи, разработанные для удовлетворения потребностей специалистов по обслуживанию на местах.
Увеличение мощности диагностики в четыре раза плюс рейтинг безопасности CAT IV
Портативный осциллограф Fluke ScopeMeter 190-202 представляет собой двухканальный плавающий осциллограф с двойной изоляцией, сертифицированный для измерений в средах CAT III 1000 В/CAT IV 600 В.
Трехмерное тестирование промышленных систем
Одновременная проверка входных сигналов, выходных контуров обратной связи или защитных блокировок для выявления ряда проблем, включая:
- Перегрузка цепи по напряжению/току
- Измерение временных характеристик сигнала и проблемы синхронизации
- Несоответствие затухания/входного сопротивления
- Колебания/дрейф сигнала
Трехфазное тестирование для диагностики частотно-регулируемых приводов, силовых инверторов и преобразователей
Безопасное измерение от мВ до кВ
Стандартные датчики, охватывающие широкий диапазон применений от мВ до кВ, подготовят вас ко всему: от микроэлектроники до электротехники среднего напряжения в тяжелых условиях.
Независимые изолированные входы устраняют риск случайного короткого замыкания на землю, позволяя выполнять измерения в смешанных цепях с отдельными точками заземления.
Работайте в самых суровых условиях с единственным на рынке осциллографом со степенью защиты IP-51 Прочные и ударопрочные, все портативные осциллографы ScopeMeter созданы для работы в суровых условиях. Их герметичные корпуса защищают их от пыли, водяного пара, капель, влаги и загрязняющих веществ в воздухе, обеспечивая надежную и точную работу каждый раз, когда они вам нужны.
Встроенный мультиметр для быстрого и удобного выполнения точных измерений
Встроенный цифровой мультиметр с изолированным двойным входом и специальным цифровым мультиметром. Удобно переключайтесь с анализа формы сигнала на точные мультиметрические измерения с помощью встроенного цифрового мультиметра на 5000 отсчетов. Функции измерения включают в себя Vdc, Vac, Vac+dc, сопротивление, непрерывность и проверку диодов.
Измеряйте ток и температуру с помощью подходящего шунта, датчика или адаптера с широким диапазоном коэффициентов масштабирования.
Работайте всю смену без подзарядки
В новых высокопроизводительных аккумуляторах используются преимущества литий-ионной технологии, обеспечивающие работу до четырех часов. А благодаря легкодоступной дверце аккумуляторного отсека вы можете быстро заменить аккумулятор.
Удобный захват и обмен осциллограммами благодаря новому разъему USB
Два порта USB, электрически изолированные от измерительных входных цепей, обеспечивают простое подключение USB к ПК или USB-накопителям. Храните неограниченное количество осциллограмм, снимков экрана или настроек прибора на USB-накопителе. Подключитесь к USB-интерфейсу ПК для передачи и архивирования важных данных измерений с помощью программного обеспечения FlukeView для Windows.
Мгновенный просмотр стабильного изображения с запуском Connect-and-View&trade
Connect-and-View™ автоматически настраивает правильный запуск, распознавая шаблоны сигналов.
Не нажимая кнопку, вы получаете стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управляющие сигналы. Ускоряет измерение нескольких контрольных точек в быстрой последовательности.
Запись до 48 часов сигналов высокого разрешения с помощью ScopeRecord™
Память ScopeRecord хранит до 30 000 точек данных на канал, фиксируя прерывистые и быстрые выбросы. (Два набора многоканальных записей могут быть сохранены для последующего анализа.)
- Сохраняет такие события, как профили движения, ИБП, электропитание и запуски двигателей
- В режиме Stop-on-Trigger ScopeMeter 190- 202 автоматически распознает сбой питания и сохраняет предшествующие ему данные сигнала
- Благодаря масштабированию сигнала (до 100x) вы можете рассмотреть мельчайшие детали, например, отдельные циклы питания
Запись до 22 дней с помощью безбумажного регистратора TrendPlot™ для поиска периодически возникающих неисправностей.
Периодически возникающие неисправности могут быть вызваны плохим контактом, пылью, грязью, коррозией или просто поломкой проводки или разъемов. Перебои в работе линии, провисание или запуск и остановка двигателя также могут привести к остановке машины. Функция TrendPlot в инструменте тестирования Fluke ScopeMeter помогает находить эти неисправности с помощью:
- графического отображения минимальных и максимальных пиковых значений и средних значений за период до 22 дней
- Отображение любой комбинации напряжений, амперов, температуры, частоты и фазы для всех четырех входов с отметкой времени и даты для точного определения неисправностей
Ручной осциллограф Tektronix THS3000 клиенты могут найти почти идентичную замену с помощью измерительного прибора Fluke 190 ScopeMeter®.
Сравните модели:
| THS3000 | Fluke 190 ScopeMeter | Отличия функций/возможностей | |||||
|---|---|---|---|---|---|---|---|
| Платформа | |||||||
| Размер выборки | Максимальная частота выборки в реальном времени 2,5 Гвыб. /с; 5 Гвыб/с макс. частота последовательной выборки | 2,5 Гвыб/с макс. частота дискретизации в реальном времени | Частота дискретизации в режиме реального времени для регистрации всех деталей для поиска и устранения неисправностей электронных цепей | ||||
| Рейтинг безопасности | CAT III | CAT IV | Fluke 190 Series II охватывает все прикладные установки от CAT 90 до CATIV 902 1171 CATIV 902 1171 CATIV 12 | Степень защиты IP в соответствии с IEC529 | IP 41 | IP 51 | Серия Fluke 190 со степенью защиты IP51 менее подвержена вредному воздействию условий окружающей среды независимо от того, где она используется в лаборатории или в полевых условиях |
| Программное обеспечение | OpenChoice | FlukeView® | FlukeView® упрощает извлечение, анализ и документирование сигналов | ||||
| 90903 Pro 129 Лабораторный размер | Промышленный размер | Дополнительно Fluke VPS- Датчики 510-x имеют тот же размер и характеристики, что и стандартные датчики лабораторного уровня. Портативный осциллограф Fluke 190 ScopeMeter, 200 МГц, 2 аналоговых каналаFluke Industrial ScopeMeter 190 Series IIScopeMeter серии 190 — это первые двух- и четырехканальные промышленные портативные осциллографы, позволяющие выполнять измерения в суровых, опасных и загрязненных средах с самым высоким рейтингом безопасности CAT IV 600 В. Благодаря этим функциям осциллограф ScopeMeter 190 Series II можно использовать для измерений в однофазных и трехфазных промышленных распределительных сетях, а также на улице и на служебном входе. Стандартные функции, такие как TrendPlot™, запуск Connect-and-View™ и ScopeRecord™, позволяют быстро диагностировать проблемы промышленного оборудования, автоматизации и управления технологическими процессами. Автоматический захват и отображение последних 100 экранов позволяет просматривать наблюдаемые аномалии. Размеры прибора 270 x 190 x 70 мм Поставляется с Набор из 4 датчиков (4 шт. Fluke Промышленные осциллографы ScopeMeters Небольшие и легкие ручные цифровые осциллографы идеально подходят для использования техниками, работающими в сфере обслуживания, ремонта и установки. Особенности включают в себя: Интуитивно понятное управление с помощью меню |
) -канальные модели) или 2 датчика (2-канальные модели), ремешок (прикрепленный к прибору), ремешок для подвешивания, USB-кабель, литий-ионный аккумулятор BP290, демонстрационный пакет FlukeView и руководства пользователя на компакт-диске
