Приспособление для Спайки Скруток Проводов [Лайфхак]

Если Вы часто сталкиваетесь с монтажом электропроводки, то приспособление для спайки скруток проводов будет для Вас весьма полезным.

Это позволит не только значительно экономить время на пайке, но, что не менее важно, избавляет от зависимости присутствия на объекте электричества.

Содержание:

• Устройство приспособления для пайки
  • Что нужно для изготовления
  • Сборка приспособы для пайки
• Порядок работ по пайке скруток
  • Этап №1 – подготовка инструмента
  • Этап №2 – пайка скруток
• Заключение
  • • ВИДЕО: Быстрая пайка проводов
    • Быстрая пайка проводов

Устройство приспособления для пайки

Удобное и простое приспособление

Пайка – лучший способ соединения проводов. Более эффективных методов ещё не придумано. Однако существуют несколько недостатков  – затрудненность использования пайки из-за ограниченного пространства и отсутствие электричества для паяльника. Этого всё легко решается, если использовать наше приспобу.

Что нужно для изготовления

Приспособа для пайки скруток

Для изготовления много компонентов не понадобится:

• газовая горелка
• большая канцелярская скрепка
• резьбовая шпилька
• медный наконечник для кабеля
• гайки под шпильку – 4 шт

Также для работ нужно приобрести легкоплавкий припой ПОС-61 и любой жидкий флюс для цветных металлов.

Сборка приспособы для пайки

Канцелярскую скрепку нужно просверлить

• Основу для изделия будет составлять болтовая шпилька длиной около 15-20 см
• На один конец шпильки с помощью двух гаек крепится медная гильза для кабеля
• На второй аналогичным способом устанавливают канцелярскую прищепку. Скрепка в основании сверлится под диаметр шпильки
• Шпильку сгибают под 90° так, чтобы верхний край прищепку был в одном уровне с верхним краем медной гильзы

Все размеры примерные, поскольку используемые элементы для конструкции могут отличаться.

Читайте также: Как надежно соединить провода без пайки: простая пошаговая инструкция

Порядок работ по пайке скруток

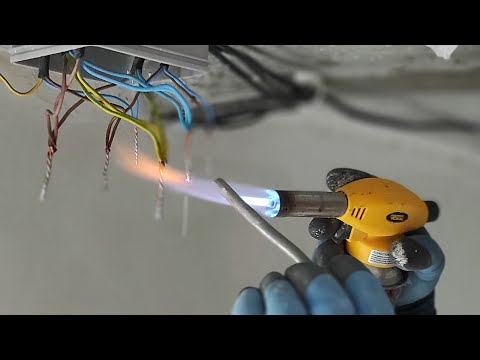

Использование пайки в ремонте электропроводки

Для пайки скруток понадобиться легкоплавкий припой. Для этой цели подойдет ПОС-61 – это припой, содержащий 61% олова, и плавящийся при температуре 180-190 ° С. Обладает повышенной текучестью.

Также понадобится флюс. Например, ЛТИ-120.

Этап №1 – подготовка инструмента

Заполняем ёмкость гильзы припоем

1

В первую очередь нужно заполнить медную гильзу припоем – заполняем им до верха.

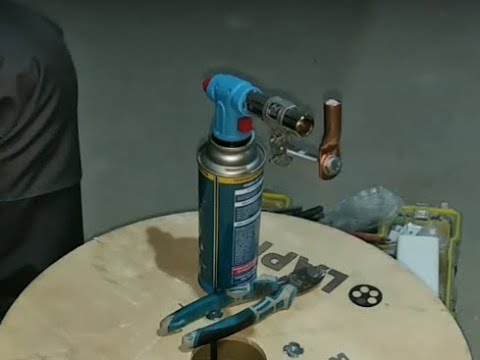

Фиксируем приспособу на газовой горелке

2

Открываем канцелярскую прищепку и помещаем в неё сопло газовой горелки.

Этап №2 – пайка скруток

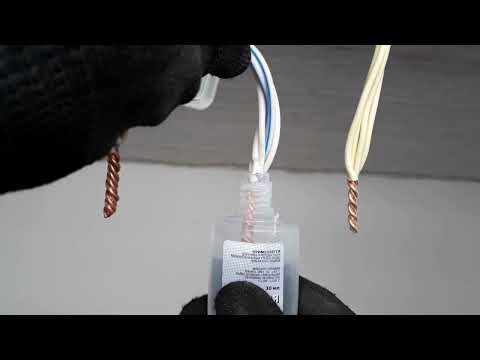

Скрупку окунаем в ёмкость с флюсом

1

Наносим на скрутку проводов жидкий флюс.

Плавим припой ПОС-61

2

Зажигаем газовую горелку. Ждём пока расплавится припой. На это потребуется не больше 1 минуты.

Внимание! Высокая температура!

3

Обработанную флюсом скрутку окунаем в ёмкость с припоем. Держим 3-5 секунд.

Процесс пайки завершён

4

Аккуратно вынимаем скрутку проводов из гильзы с расплавленным припоем. Отключаем горелку.

Читайте также: Приспособление для нарезки пластиковых бутылок в ленту [Инструкция]

Заключение

Припой равномерно растёкся по все поверхности скрученных проводов

Как Вы сами могли убедиться, сложного ничего нет. Пайка происходит очень быстро – на всю процедуру понадобилось не более 2х минут, а результат работы получился ничуть не хуже, чем при использовании электрического паяльника.

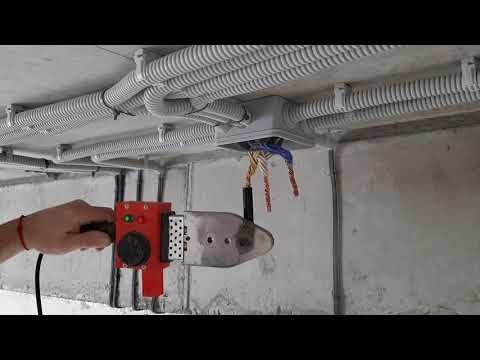

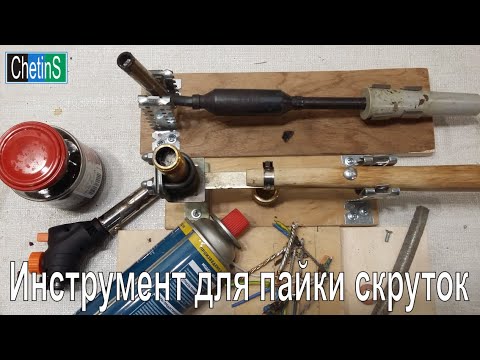

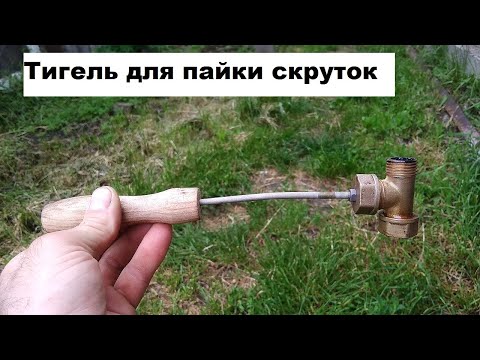

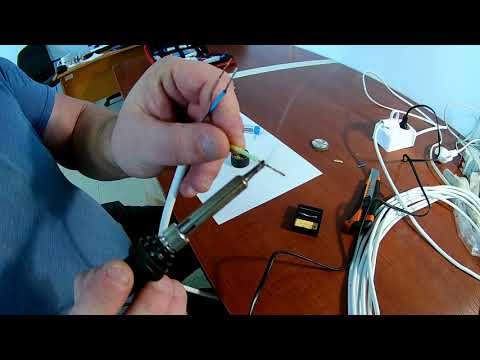

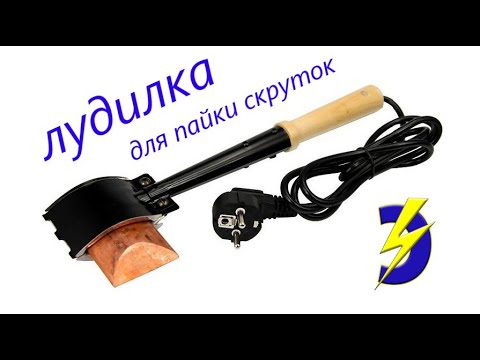

ВИДЕО: Быстрая пайка проводов

Быстрая пайка проводов

Самодельное приспособление для спайки скруток ⚡

10 Общий балл

Приспособление для спайки скруток проводов

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Рейтинг пользователей: Be the first one!

Приспособление для пайки проводов своими руками

✅ Дата публикации: 06.03.2020 | 📒 Самоделки | 🕵 Комментариев нет

Приспособление для пайки проводов

Содержание статьи:

• 1 Что потребуется для изготовления
• 2 Как сделать приспособление для пайки проводов

В электрике существует не один способ соединения проводов. Однако пайка считается самым эффективным и качественным.

Во-первых, при таком способе соединения надёжность проводки возрастает в разы, так как существенно снижается сопротивление в местах соединений. Во-вторых, пайка проводов позволяет избежать многих проблем связанных с окислением и коррозией металла.

Паять проводку обычным паяльником не очень удобно, поэтому опытные электрики, так сказать, мастера своего дела, используют для этих целей специальные приспособления. Об одном из таких приспособлений для пайки, которое очень легко сделать своими руками, и пойдёт речь в данной статье строительного журнала samastroyka.ru.

Что потребуется для изготовления

Чтобы сделать простое, но эффективное приспособление для пайки проводов, в первую очередь, понадобятся:

• Газовая горелка. Лучше всего, если это будет газовая горелка небольших габаритов. В таком случае, можно будет легко подлезть самодельным паяльником и спаять провода в распределительной коробке под потолком;

• Небольшой кусок шпильки с резьбой, диаметром 6 мм;

• Болт и три гайки на шпильку, того же диаметра;

• Одна кольцевая клемма. Следует заметить, что чем больше будет диаметр кольцевой клеммы, тем толще получится паять провода самодельным приспособлением;

• Металлическое крепление для труб, самый маленький диаметр.

Также потребуется олово и канифоль, но это уже для непосредственной пайки проводки.

Из инструментов нужно будет иметь тиски, пассатижи и молоток. Ниже рассмотрим процесс изготовления приспособления для пайки.

Как сделать приспособление для пайки проводов

В первую очередь нужно будет отрезать кусок шпильки, длиной не более 20 см. Затем шпилька зажимается в тисках, таким образом, чтобы торчал небольшой кончик, 5-7 см. Следует разогреть кончик шпильки газовой горелкой, после чего согнуть его, ровно под девяносто градусов.

Затем необходимо будет подготовить крепление, которое устанавливается на сопло газовой горелки. Суть подготовки заключается, в уменьшении диаметра крепежа, путём его сгибания пассатижами.

Подгоняем крепление, таким образом, чтобы оно плотно село на сопло газовой горелки. Затягиваем его болтом и гайкой, чтобы оно не вращалось и не ёрзало.

После этого закручиваем в крепление шпильку согнутым концом, а на другой конец шпильки, фиксируем кольцевую клемму. Крепление кольцевой клеммы следует осуществлять через две гайки. Накручиваем сначала одну гайку, ставим клемму, так, чтобы смотрела вверх, после этого затягиваем её второй гайкой.

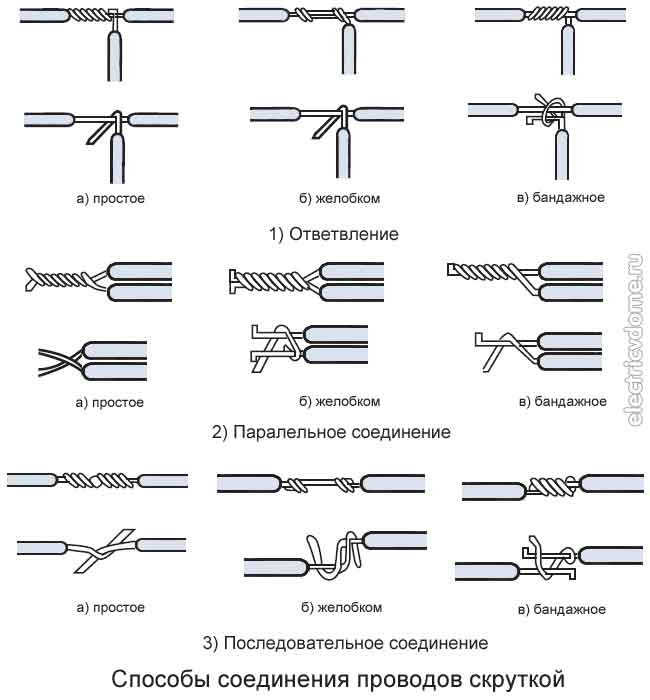

На этом все — самодельное приспособление для пайки проводов, готово! Достаточно включить газовую горелку, нагреть кольцевую клемму с оловом внутри, после чего можно приступать к пайке проводов. Обязательно сначала скрутите кончики проводов, а уже затем, опускайте их в разогретое олово.

Конечно же, вы можете использовать и какие-то свои материалы для изготовления данной самоделки. Суть статьи не в этом, а только лишь передать идею, что можно сделать из газовой горелки.

Оценить статью и поделиться ссылкой:

Самодельный припой — Conquerall Electrical Ltd

Вы хотите сделать свой собственный самодельный припой? Если нет, то прочитайте эту статью, чтобы узнать больше о процедуре. Вы узнаете, как сделать самодельный припой и чем можно заменить его. Вы даже можете использовать скрепку, чтобы сделать припой. Шаги просты и дадут вам многоразовый припой. И в этой статье мы дадим вам несколько советов о том, как использовать самодельные провода для припоя.

Самодельный припой

• Если вы когда-нибудь хотели научиться паять, то наверняка у вас дома есть паяльник. Это отличный инструмент для многих проектов, но большинство людей не носят его с собой повсюду или не имеют доступа к электричеству. К счастью, есть несколько простых способов сделать проволоку своими руками. Один из способов — расплавить металл и сделать из него паяльник.

• Набор проволочных припоев в упаковке — идеальный выбор для инженеров или сантехников. Этот комплект содержит пять рулонов по стандартной цене двух. Каждый рулон проволоки имеет встроенный флюсовый сердечник для облегчения потока при работе с ним. Это дает вам пять различных диаметров на выбор для вашего проекта. Помимо своей универсальности, он также имеет низкую температуру плавления, что делает его идеальным для работы на печатных платах. Более того, это безопасно для большинства типов проектов по благоустройству дома.

• Следующим шагом является нагрев концов проволоки. Как только провод нагреется, нанесите припой на противоположную сторону оголенного участка. Не наносите припой на уже нагретую деталь, так как на ней могут скапливаться сажа и химические остатки, что сделает невозможным прилипание припоя к ней. Использование источника тепла, такого как свеча или зажигалка, поможет вам достичь желаемого результата.

Что можно использовать вместо припоя?

Существует несколько альтернатив припою. Одним из них является использование флюса. Флюс — это вещество, внедренное в проволоку припоя, которое помогает припою растекаться по соединению. Самодельный припой без флюса, это как скотч на грязной автомобильной покрышке. Медь и эпоксидная смола являются хорошими альтернативами. Однако он дороже предыдущего. Независимо от предпочтений, проволока припоя является полезной альтернативой.

Процесс пайки проволоки включает нагревание обоих концов проволоки перед нанесением припоя. Проволоку следует нагревать не менее 20 секунд, чтобы припой расплавился. Провода должны быть достаточно горячими, чтобы припой мог впитаться, но не слишком горячим, чтобы он не капал на другую сторону. В противном случае припой не приклеится должным образом. Обрежьте оголенные провода, оставив видимым место пайки. Если припой размазался, используйте термоусадочную трубку для защиты соединения.

Припои бывают разных типов. Любители должны быть знакомы с припоем и пастой. Эти два материала обычно изготавливаются из олова и меди. Однако существуют различия в их температуре плавления. В прошлом повсеместно использовался припой на основе свинца, но сегодня использовать этот материал — плохая идея. Химический свинец, содержащийся в свинце, был опасен для окружающей среды, поэтому сейчас он запрещен во многих частях мира.

Как сделать самодельные провода для пайки?

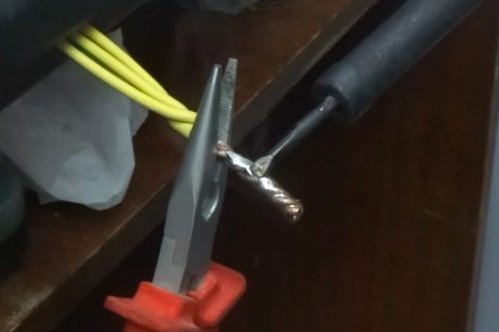

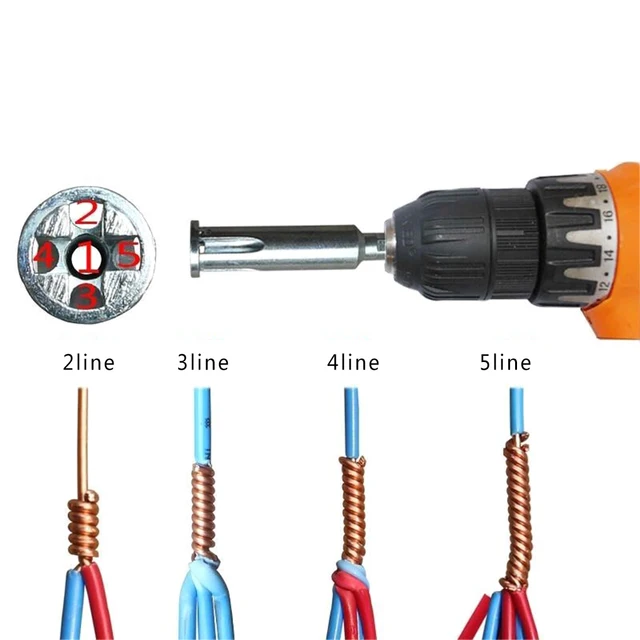

Одна из самых простых работ своими руками — пайка. Вам даже не нужно поднимать ни одного фунта припоя, чтобы спаять электрические провода вместе. Просто скрутите провода вместе и закрепите их зажимами. После того, как провода скручены вместе, нагрейте соединение проводов жалом паяльника, прижимая его к скрученным проводам.

Другой вариант — использовать моментальный клей или электронный припой для соединения двух электрических контактов. Вы также можете использовать разъемы, которые представляют собой небольшие кусочки пластика или металла с двумя или более отверстиями в центре. Вставьте концы проводов в отверстия разъема и прикрутите их к устройству. Их можно найти в любом хозяйственном магазине. Этот процесс относительно прост и недорог, если у вас есть необходимые инструменты и расходные материалы. Просто убедитесь, что ваши инструменты находятся в безопасном месте, чтобы предотвратить возгорание.

Чтобы сделать самодельную проволоку для припоя, соберите основные материалы. Сначала отрежьте короткий кусок медной проволоки. Затем оберните кусок ленты из стекловолокна вокруг него с одного конца. Обязательно оберните его от медного наконечника, чтобы его можно было использовать для нагрева припоя. Вы должны повторять этот шаг, пока у вас не получится одна жила припоя. После сборки всех материалов у вас должен быть паяльник, способный выдерживать нагрев.

Можно ли использовать скрепку в качестве припоя?

Скрепка прекрасно работает как припой. Однако это сталь, которая плохо паяется. Для электрических соединений всегда следует использовать проволоку, так как она является гораздо лучшим проводником и не подвергается коррозии при контакте с разнородными металлами. С ним также легче работать, чем со скрепкой, и его намного дешевле купить. Для изготовления припоя следует использовать припой со смоляным сердечником.

Могу ли я сделать свой собственный припой?

Припой используется для соединения металлических деталей. Хорошее паяное соединение должно быть блестящим и гладким, с полным контактом между двумя частями. Вы можете сделать свой собственный припой, следуя приведенным ниже инструкциям. Однако имейте в виду, что переработанный припой будет содержать свинец. Этот припой можно извлечь из старой печатной платы. Если вы планируете использовать припой самостоятельно, держите бессвинцовый припой вдали от детей и животных.

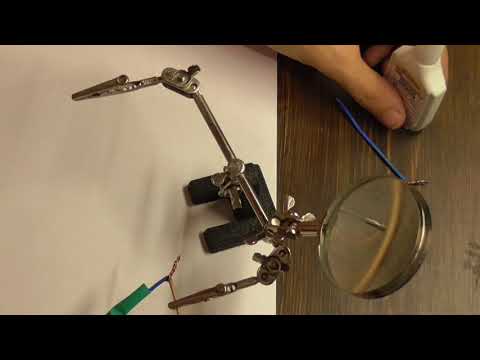

Для пайки вам понадобится паяльник, две руки и основные материалы. Вы можете купить инструменты и материалы для пайки примерно за 12 долларов. Для этого удобно использовать «Рука помощи», так как она имеет два зажима типа «крокодил» и иногда увеличительное стекло. Также могут пригодиться маленькие тиски. При пайке вы должны убедиться, что соединение чистое, чтобы избежать риска утечек.

Можно ли использовать оловянную фольгу для пайки?

Прежде чем приступить к пайке, вы должны знать, что этот процесс трудоемок и потенциально токсичен. Это может занять час или больше, в зависимости от сложности вашего проекта. Носите удобную одежду и очки, чтобы защитить кожу от потенциальных ожогов. На всякий случай обязательно держите поблизости огнетушитель. Также не забывайте надевать перчатки!

Следующим шагом в самодельной пайке является получение медной фольги и нанесение ее на предмет, который вы собираетесь паять. Медная фольга должна быть как можно шире и соответствовать размеру изделия, которое вы планируете паять. Затем сложите фольгу и отшлифуйте верхнюю и нижнюю стороны объекта, который вы собираетесь спаивать. Вы также должны убедиться, что у вас столько перекрытий, сколько позволяет дизайн. Самодельный припой. Используйте одноразовую кисточку для нанесения флюса.

При использовании припоя важно помнить, что алюминий плохо поддается этому процессу. Алюминий паять гораздо легче, чем олово, что требует исключения кислорода с поверхности. Это делает бессвинцовый припой лучшим выбором. Медная фольга — хороший выбор для пайки своими руками, поскольку она термостойкая. Вы можете использовать его как маску, чтобы скрыть рабочую зону.

Существует ли клей, работающий как припой?

В последние годы ученые изучили возможность использования клея для замены припоя в электронике. Пайка на основе свинца была стандартной практикой на протяжении десятилетий, но пайка эпоксидной смолой быстро заменяет свинец. Свинец токсичен и вызывает множество экологических проблем, поэтому многие люди переходят на бессвинцовые припои. Кроме того, процесс пайки подвержен воздействию высоких температур, которые могут повредить чувствительные компоненты.

Клей — плохой проводник электричества, но некоторые типы предназначены для работы с электроникой. Gorilla Clear Glue — лучший вариант для электроники. Он быстро застывает и не проливается. Важно отметить, что клеи не являются хорошими проводниками электричества, в отличие от некоторых типов, что делает их отличными для создания временных соединений. Некоторые суперклеи также электропроводны, что означает, что вы можете использовать их для постоянного соединения проводов.

Другой тип клея — MesoGlue. Он соединяет два металла высокопрочной электрической и тепловой связью. Этот клей все еще находится на ранней стадии разработки, но в будущем он может изменить способ производства электроники. Его изобретателями являются два профессора Северо-восточного университета, основавшие компанию. До сих пор MesoGlue кажется интересным решением. Мне было бы интересно узнать больше о MesoGlue, особенно в электронной промышленности.

Можно ли использовать суперклей вместо припоя?

Суперклей — широко используемый клей для многих целей. Однако он не предназначен для использования вместо фиксатора резьбы, поскольку не соответствует тем же стандартам производительности. Самодельный припой. Кроме того, суперклей не затвердевает в термореактивном пластике и восприимчив к загрязнениям. В результате суперклей не является идеальной заменой припоя. Однако в некоторых случаях вместо припоя можно использовать суперклей.

Суперклей — это пластиковая смола, плавящаяся при температуре около 250 градусов по Фаренгейту. Он не образует паразитных токопроводящих дорожек или коротких замыканий. В то время как некоторые типы суперклея являются электропроводными, большинство из них — нет. Это делает их непригодными для использования в большинстве электронных проектов, поскольку они не подходят для использования в качестве постоянного соединения. Они также имеют тенденцию быстро сохнуть и могут неправильно прилипать к электронным компонентам.

Суперклей не является идеальной заменой припоя, так как он не проводит электричество. То же самое и с медными проводами. В некоторых случаях это может фактически отделить медные провода друг от друга, что приведет к короткому замыканию и, возможно, искрам. Это связано с тем, что суперклей не может проводить электричество, поэтому он создаст барьер на проводнике, препятствуя прохождению электричества.

Можно ли использовать изоленту вместо припоя?

Вам может быть интересно, можно ли использовать изоленту вместо припоя, особенно если вы делаете ремонт по дому. Ответ — нет. Хотя допустимо оборачивать провода виниловой изолентой, это никоим образом не защитит провода. Лучшим вариантом гидроизоляции является силиконовая лента. Силиконовая лента прилипает к себе, когда натягивается на провода, и сплавляется вместе, образуя водонепроницаемое соединение.

Другими альтернативами изоленте являются проволочные гайки и термоусадочные трубки. Проволочные гайки представляют собой изолированные пластиковые колпачки с внутренней резьбой, предназначенные для закручивания зачищенных проводов. Термоусадочная трубка является популярной альтернативой изоленте, но обычно используется только для небольших электрических компонентов. Хотя термоусадочная трубка подходит для небольших проводов, она не подходит для бытового использования.

При пайке важно соблюдать надлежащие меры предосторожности. Во-первых, не подвергайте провод воздействию горячих предметов. Также избегайте сдавливания провода паяльником, так как это может привести к плохому соединению. Самодельный припой. Кроме того, не забывайте всегда использовать правильную изоляционную ленту, чтобы избежать перегрева. Даже если вы не являетесь экспертом по пайке, вы должны быть в состоянии сделать хорошее соединение.

Другой вариант — использовать медную ленту. Медную ленту можно использовать для покрытия проводов без риска возгорания. Медную ленту можно использовать для покрытия оголенных проводов и предотвращения замерзания труб. Для мелкого ремонта можно использовать медную фольгу, чтобы обернуть провода в защитный чехол. Даже если вы ничего не знаете о проводке, изолента может быть простым и безопасным способом герметизации ваших проводов.

Какой материал используется в паяльной проволоке?

Если вам интересно, какой материал используется в паяльной проволоке, вы не одиноки. Существует множество типов паяльных проводов. Один тип сделан из свинца, а другой — из смеси двух других металлов, таких как цинк и железо. Ниже перечислены основные типы проволоки для пайки и материалы, из которых она изготовлена. Вы также можете найти проволоку и преформы для бессвинцового припоя в местном магазине электроники.

Процесс пайки проволоки отличается от сварки и пайки. Американское общество сварщиков определяет пайку как соединение материалов при температуре ниже 450°C или 840°F. Более высокие температуры приводят к более прочным связям, которые более устойчивы к ползучести, вызванной напряжением. Вообще говоря, паяльная проволока используется в сантехнической промышленности, а электрический припой используется для соединения компонентов схемы.

Бессвинцовые припои содержат свинец и другие металлы для предотвращения образования оловянных усов. Эти припои обладают меньшей проводимостью, чем припои на основе свинца, но имеют более высокую температуру плавления. Бессвинцовые припои менее горючи и менее хрупки, чем припои на основе свинца. Но они обладают уникальными свойствами. Оловянные усы можно предотвратить, нанеся на провода никелевое или конформное покрытие.

Свинец является основным металлом в паяльной проволоке. Даже сегодня AMETEK ECP по-прежнему использует свинец в своей проволоке для пайки. Металлурги создают проволоку, содержащую не менее 85% свинца, а пустоты заполняют серебром. Самая прочная проволока на основе свинца называется «чеканочный сплав» №1000 и выдерживает температуру до 326 градусов Цельсия.

Как сделать паяльник своими руками в домашних условиях

Иногда бывают ситуации, когда владельцу просто не обойтись без простого паяльника. Например, вам нужно залудить многожильный кабель для розетки или отпаять деталь от сгоревшего устройства. В такие моменты приходится либо одалживать инструмент, либо откладывать дело в долгий ящик. Ведь не каждый захочет покупать дорогой паяльник или паяльную станцию, если он не ремонтник. Однако из этой ситуации есть простой выход – собрать небольшой паяльник самостоятельно, он как раз подходит для мелких работ. Процесс изготовления не занимает много времени и сил, зато можно сэкономить определенную сумму денег и получить бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будет предложено несколько дизайнов, и вы сможете выбрать тот, который вам больше всего подходит.

• Идея №1 — Использование резистора
• Идея #2 — Шариковая ручка Second Life
• Идея №3 — Модель Мощного Импульса
• Идея №4 — Простой вариант провода

Идея №1 — Использование резистора

Первая и самая простая технология изготовления электрического паяльника своими руками — использование мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 вольт, что позволит питать его от различных источников тока и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того, чтобы сделать инструмент своими руками, вам потребуются следующие материалы:

• Советский проволочный резистор (ПЭП), покрытый керамической изоляцией, сопротивлением 20 Ом и мощностью 7 Вт. Вы можете выбрать комплектующие с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питание. Вот самая простая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U — напряжение, которым планируется питать паяльник, в Вольтах; P — желаемая мощность нагревателя в ваттах. Этот предмет можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
• Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие непроводящие материалы, выдерживающие высокие температуры, например, некоторые виды пластика.
• Два медных стержня разного сечения. Тот, что толще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а значит время нагрева, удобство эксплуатации. Второй должен быть тоньше, он будет выполнять роль жала. С помощью напильника его нужно будет заточить до удобной для вас формы. Основные виды жала показаны на картинке. Сразу хотелось бы отметить, что наиболее удобным вариантом является тип плоской отвертки, так как на ней удобно переносить припой к месту работы, и можно паять массивные контакты и выполнять тонкие работы.
• Одно укушенное пружинное кольцо (будет служить фиксатором), винт и шайба. Все аксессуары вы можете увидеть на фото ниже.

Чтобы сделать паяльник из резистора в домашних условиях, необходимо выполнить следующие действия:

1. На конце толстого медного стержня нужно просверлить отверстие и загнать метчиком резьбу под винт . Также необходимо вырезать канавку под фиксатор, которым в нашем случае является пружинное кольцо. Это можно сделать с помощью треугольного напильника или ножовки по металлу.
2. Со второго конца просверлите отверстие диаметром, как у тонкого стержня, которое будет выполнять роль мини-жала паяльника.
3. Все элементы удилища должны быть собраны в одно целое, как показано на фото.
4. Резистор подготовлен для крепления жала паяльника, которое необходимо вставить и зафиксировать сзади с помощью винта и шайбы.
5. Из текстолитовой или фанерной плиты нужно сделать удобную ручку своими руками с посадочным местом для резистора и провода. Для этого электролобзиком выпилите две одинаковые половинки ручки и сделайте отверстия и углубления для винтов и гаек.
6. Подсоедините шнур питания к проводам нагревателя. Его нужно прикрутить, чтобы контакт был надежным.
7. Готовый самодельный паяльник скручен и проверен.

Обращаем ваше внимание, что таким переносным пистолетом легко можно паять микросхемы и даже делать зарядное устройство для автомобильного аккумулятора своими руками. Может работать не только от блока питания, но и от аккумулятора. На форумах встречали много отзывов, где этот вариант самоделки подключался от прикуривателя к 12 Вольтам, тоже очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как некоторые элементы лакокрасочного покрытия выгорают. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея #2 — Шариковая ручка Second Life

Есть еще одна необычная, но в то же время простая идея, как сделать паяльник своими руками из подручные материалы для пайки мелких деталей или smd компонентов. В этом случае мы снова пригодимся. резистор, но теперь уже не ПЭВ (как в предыдущем варианте), а МЛТ, мощностью от 0,5 до 2 Вт.

Итак, для начала необходимо подготовить следующие материалы:

• Ручка шариковая простой конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0,5 Вт.
• Двусторонний текстолит.
• Медный провод диаметром 1 мм, его можно намотать из старого индуктора или купить одножильный медный провод в изоляции в магазине электриков и аккуратно снять канцелярским ножом
• Проволока стальная или медная диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях достаточно просто, нужно лишь выполнить следующие действия:

1. Удалить краску с поверхности резистора. Эту операцию можно провести с помощью наждачной бумаги, надфиля или напильника, в крайнем случае ножа. Главное не переусердствовать, чтобы не повредить резистор. Если краска плохо удаляется, подключите изделие к регулируемому источнику питания и немного нагрейте.
2. Из ствола выходят 2 провода, обрежьте один из них и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не касалась чашки (этого нужно избегать), сделайте зенкер более толстым сверлом, как показано на фото ниже. Кроме того, нужно сделать небольшой вырез для провода прямо на чашке резистора. Треугольный файл снова здесь, чтобы помочь вам.
3. Согнуть стальную проволоку в виде ручки с кольцевым креплением, диаметром как у чашки. Если у вас медная проволока, то нужно зажать в ней чашку и сделать скрутку с помощью пассатижей, чтобы контакт был надежным, но не переусердствуйте, иначе вы запомните случай. Помните, что провод должен быть без лаковой изоляции.
4. Аккуратно вырежьте из двустороннего текстолита печатную плату, точно такую ​​же, как показано в примере на фото. Нет необходимости покупать новый лист печатной платы. Можно с помощью электролобзика вырезать подходящий кусок из любой ненужной двусторонней доски. Или вообще обойтись без него: скрутить проволоку с проводами, и прикрепить их к ручке с помощью суперклея. Главное, на что нужно обратить внимание, это расстояние между нагревательным элементом и ручкой более 5 см, иначе пластик может расплавиться.
5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать затруднений.
6. Осталось установить тонкое жало в посадочное место. Чтобы медный провод не прожег резистор, нужно между задней стенкой и жалом сделать защитный слой из кусочка слюды или керамики.
7. Последнее, что нужно сделать, это подключить самоделку к источнику питания на 1 А и напряжению не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как видите, в изготовлении этого инструмента нет ничего сложного, и вы легко с ним справитесь, а все материалы можно найти дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видео обзор устройства с нихромовым проводом работающего от 12 Вольт

Идея №3 — Мощный Импульс Модель

Этот вариант подойдет тем, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен на примере такой схемы:

Преимущество этого инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом олово можно легко плавится нагретым стержнем. При этом его можно сделать из импульсного блока питания от люминесцентной лампы, немного улучшив плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой необходимо подготовить следующие подручные средства:

• Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120 витков медного провода, диаметром 0,5 мм. Вторичная обмотка представлена ​​одним витком медной шины диаметром не более 3,5 мм.
• Медная проволока диаметром от 1,5 до 2 мм в качестве жала.

Все, что вам нужно, это подключить жало к вторичной обмотке, которая, по сути, уже является его частью. После этого один из выводов балласта необходимо соединить с первичной обмоткой трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в цепи присутствуют опасные для жизни напряжение 220 вольт!

Принцип работы данной конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до малых значений, при этом ток возрастает многократно. Один виток, являющийся, по сути, жалом паяльника, выполняет роль резистора, на котором рассеивается тепло. При нажатии на кнопку в цепь подается ток и происходит быстрый нагрев, после отпускания кнопки жало быстро остывает, что очень удобно, так как не нужно долго ждать пока инструмент нагреется и остыть.

Идея №4 — Простой вариант из проволоки

Есть еще один вариант изготовления миниатюрного паяльника — из нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытянуть его можно из старых ТЭНов, проволочных резисторов, утюгов, фенов и т.д. Основная характеристика такого провода – его диаметр, ведь от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра указано в таблице ниже.
2. Кусок дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длиной 15 см.
4. Небольшой кусок изоляции из стекловолокна для проводов.
5. Немного гипса. Продается в строительных магазинах, другое название – алебастр. У многих еще осталось немного после ремонта.
6. Провода.

Технологический процесс:

1. Просверлить в стержне отверстие под медную проволоку в 3 раза больше его диаметра.
2. Вставьте в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и зафиксируйте его там толстой шпаклевкой из гипса, дайте высохнуть.
3. На медный стержень, являющийся жалом, надеть изоляцию и намотать необходимое количество нихромовой проволоки, оставляя расстояние между витками. Также наденьте изоляцию на концы и приблизите их к ручке. Затем соедините скрутку проводами. Приклейте их к ручке на изоленту.

Вот и все, вы получили еще одну простую и надежную конструкцию паяльника своими руками.

Тем не менее, мы рекомендуем использовать либо первый, либо второй вариант, более понятный и простой в изготовлении. Что касается версии-трансформера, то она хоть и мощнее, но все же не так удобна в использовании. Надеемся, что данные фото-инструкции были для вас полезными, а напоследок рекомендуем обязательно посмотреть все видео-примеры, в которых более подробно рассмотрен процесс сборки!

Читайте также:

• Как паять провода
• Какие инструменты должен иметь электрик
• Как сделать мини дрель своими руками

Видео инструкция по изготовлению самого простого электроприбора

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой работающего от 12 Вольт

Опубликовано:
17.
