Адаптер для лампочек E14 -> E27

Простой и дешёвый переходник для лампочек с цоколем E14 для использования их в патроне E27

У меня дома полная анархия с применяемыми в осветительных приборах лампочками — специально для обзора посчитал люстры, плафоны, светильники, бра и настольные ламы: с патронами G9 — 3 различных модели, E27 — 2 модели, E14 — 2, GU10 — 2 и G5 — 1, плюс подсветки в холодильнике и в вытяжке разбирать не стал, скорее всего E14.

Но на этом разнообразие не заканчивается, т.к. лампы E27 и E14 применяются двух разных мощностей и формы, поэтому практически для каждого прибора в доме нужна своя собственная лампочка для замены.

Одно время была идея как-то сократить этот винегрет, но она наткнулась на моё мужское — «работает и ладно» и на женское жены — «а мне нравится эта люстра, а та сюда не подходит».

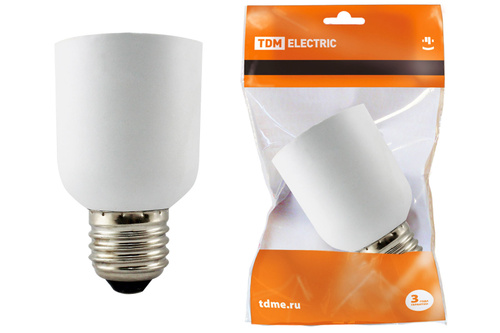

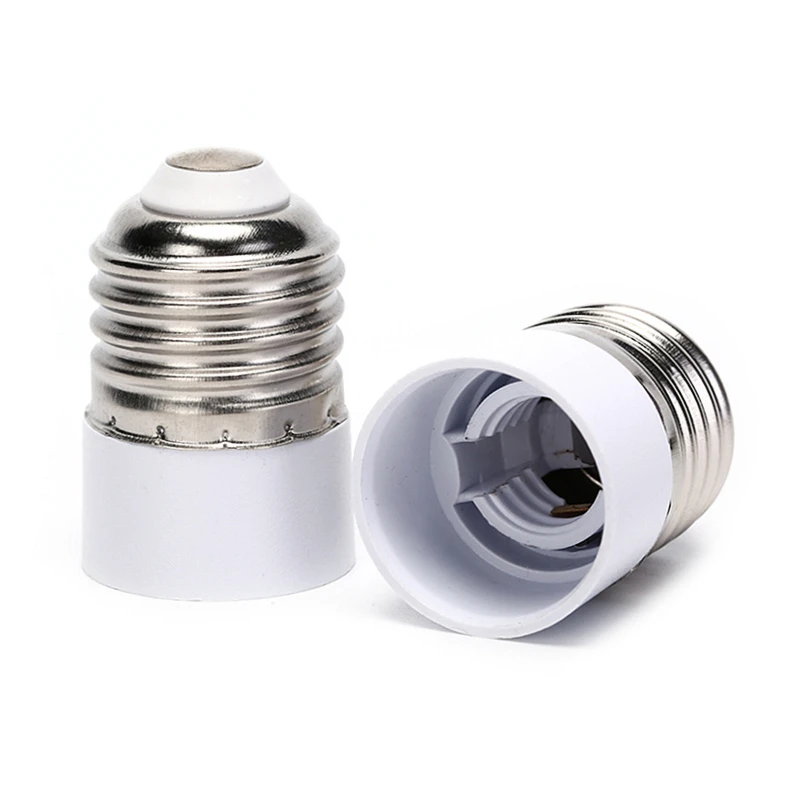

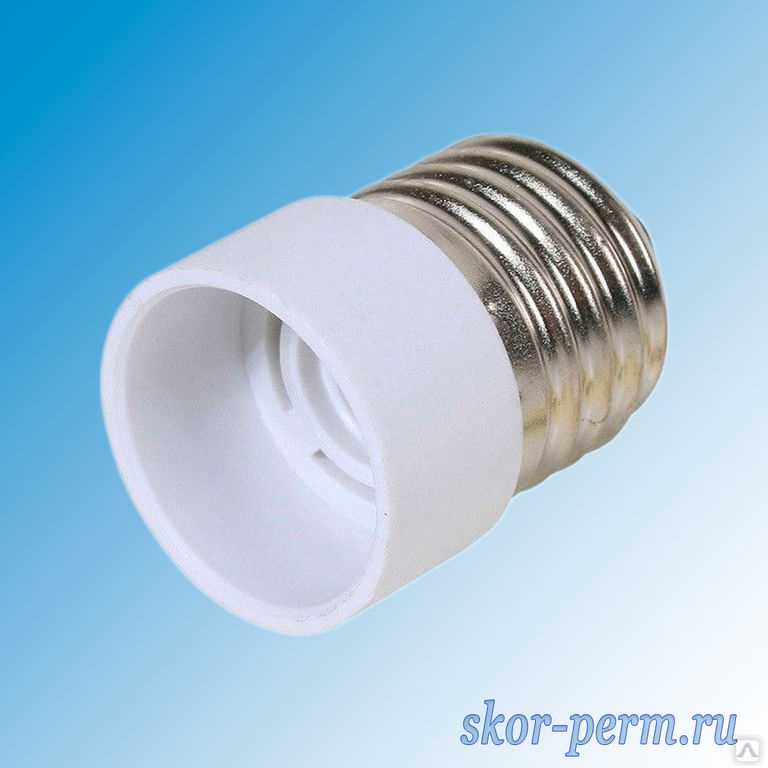

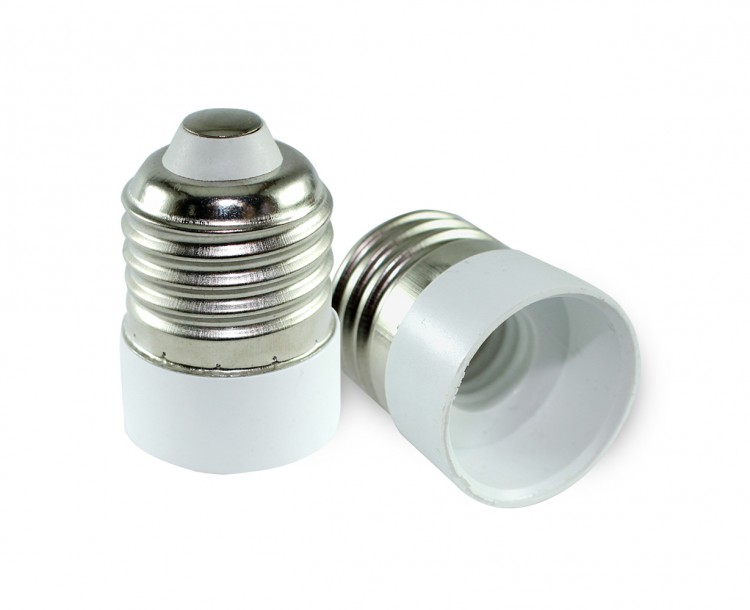

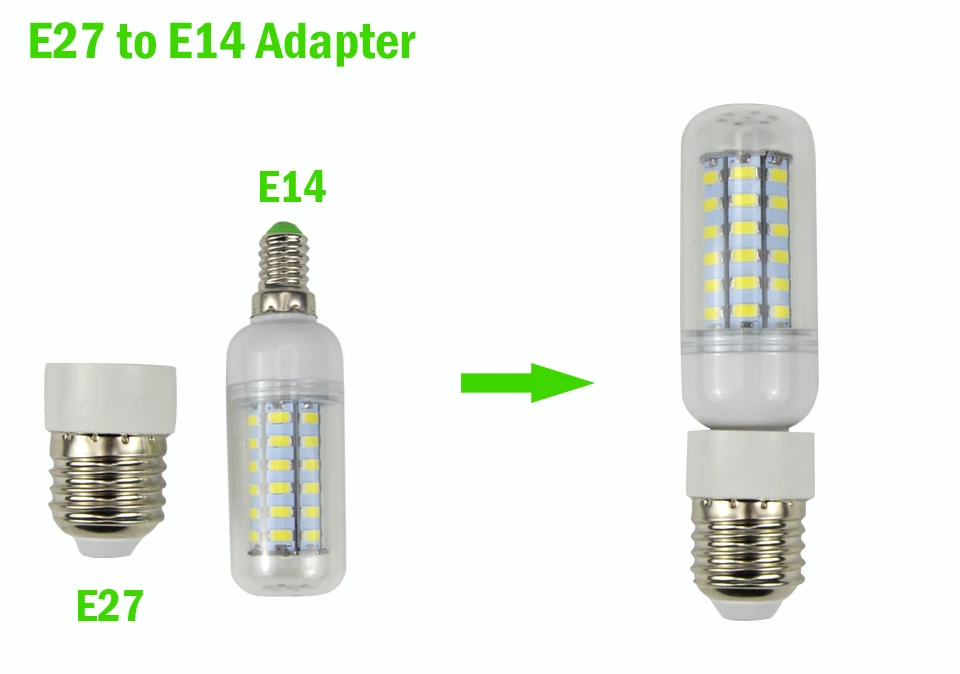

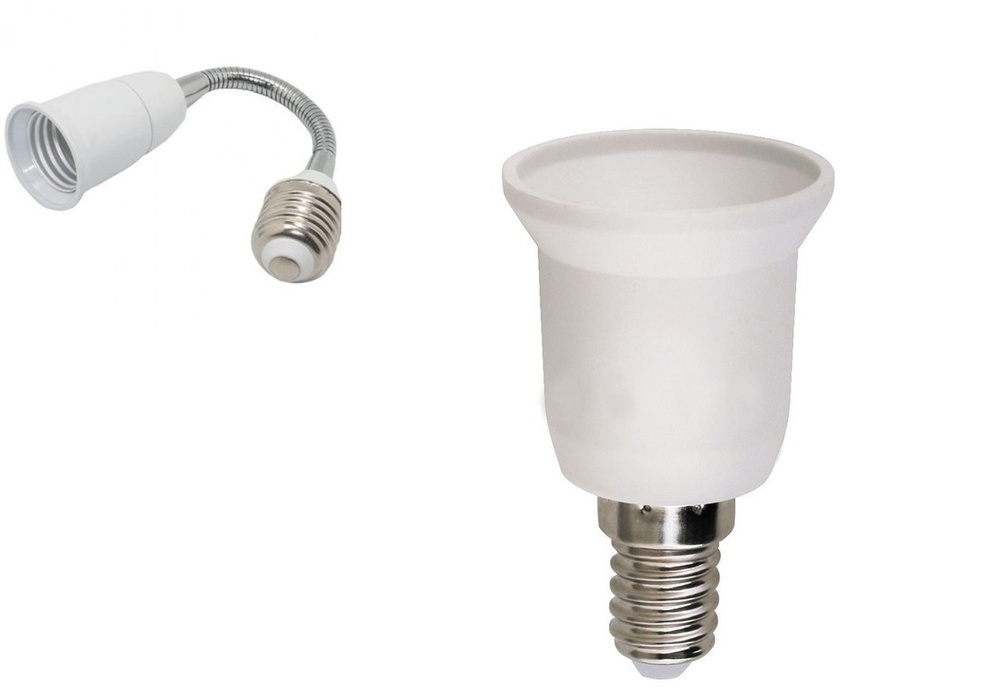

Всё бы так и осталось, но я случайно наткнулся на переходник под лампочки с E14 на E27 (или с E27 на E14, смотря с какой стороны смотреть — от лампочки или от патрона) типа такого:

Различных моделей такого типа в локальных магазинах оказалось полно, отличаются размерами, формой, ценой. Но у них у всех есть один недостаток — они увеличивают длину лампочки, а у меня есть одна настольная лампа-прищепка с коротким абажуром, и для неё критически важно использовать очень короткие лампочки. Она исправно служит уже давно, поэтому я захотел найти максимально короткий переходник.

И искомое нашлось, но только у китайцев.

Пруф покупки

Эта модель есть во многих магазинах, но, как правило, с платной доставкой. В этом же магазине доставка бесплатная, но только лот из 5 штук, зато минимальная цена за штуку — мне они обошлись по $0,34. Кому, как и мне, надо несколько штук — идеальный вариант.

Адаптеры приехали в обычном почтовом пакете без какой бы то ни было дополнительной упаковки, так что в пути вполне могли быть помяты, но на этот раз обошлось.

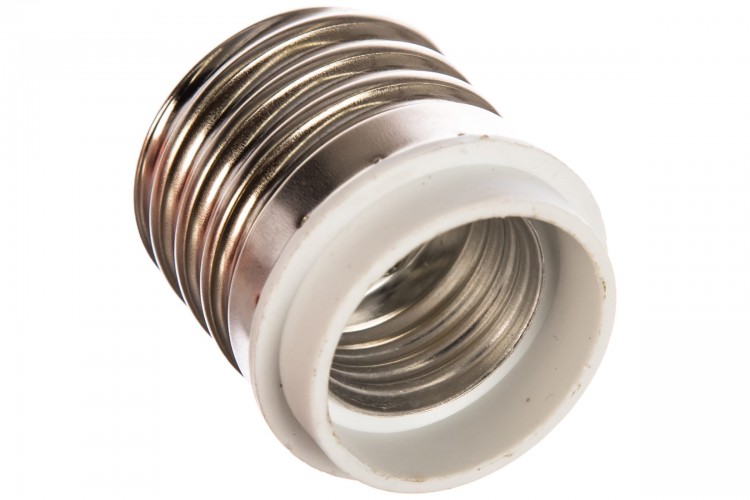

Всё гениальное — просто. Адаптер представляет собой одну единственную деталь, выштампованную из листа жести. Снаружи — это цоколь под лампочку E27, внутри — под E14.

Как так можно выштамповать, я не знаю — в металлообработке не силён, во всяком случае швов я не нашёл. Жесть тоненькая, примерно 0,3мм толщиной, но, тем не менее, вся конструкция жёсткая, не гуляет, не продавливается. Адаптер хорошо магнитится, весит 3 г.

Фотка

Вот в сравнении с лампочкой из упомянутой выше лампы-прищепки:

При вкручивании лампочки её контакт на торце проходит насквозь и общая длина конструкции не увеличивается вообще:

Для наглядности ещё фотографии с более крупной лампочкой:

Пара ламп E27 и пара E14 с адаптерами:

Не зная, где какая, не сразу и разберёшь.

Ну и ещё одно групповое фото:

Выводы:

Дешёвый переходник, выполняющий свои функции на все 100%. Теперь я точно не куплю ни одной лампы E27 и сокращу зоопарк из запасных лампочек.

По итогам этой покупки я поискал и купил на пробу пару переходников G9 -> E14, но только они уже месяц зависли где-то в Китае без движения.

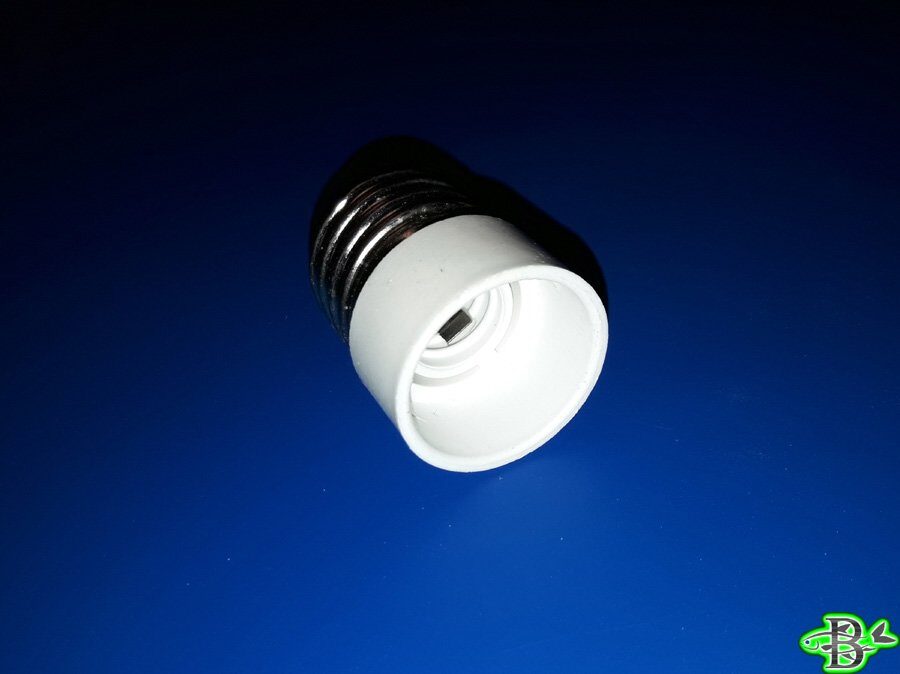

Переходник с цоколя E27 на E14

Переходник с цоколя E27 на E14

Интересный случай — купив энергосберегающую лампочку в туалет с цоколем E14 для круглосуточной работы (так как ребенок еще не мог сам включать/выключать свет), проработав около 1 года она благополучно перегорела. В магазине заменили на новую. А так как ребенок подрос и уже сам мог достать с помощью скамейки до выключателя, в туалете установили лампочку накаливания. Новая люминисцентная лежала и некуда было ее прикрутить. Тут и созрела мысль сделать переходник с цоколя E27 на E14 своими руками.

Как сделать переходник своими руками, да очень просто, достаточно немного смекалки и порыться в ящике с остатками электро фурнитуры. Были использованы непосредственно сам патрон под цоколь E14 с трубкой на резьбе для его фиксации, 1 перегоревшая люминесцентная лампочка, пара резиновых прокладок от водопроводного крана, пара проводов для удлинения, 2 см термо усадочной изоляции, паяльник и несколько капель супер клея «секунда». Делать было нечего, дело было вечером, взял да и собрал.

Нужно упомянуть, что современные перегоревшие люминесцентные лампы я разобрал еще раньше что бы использовать их как дроссель при необходимости, если попадутся старые советские люминесцентные лампы U-образные на 30 ватт. Снять колбу перегоревшей лампы не составит большого труда. Вставив отвертку в щель корпуса лампы, поворотом легко разъединить составные части и потом отмотав проволоку с контактов электронного блока вытащить отработавшую свой жизненный цикл колбу. Контакты даже не припаяны, но аккуратность все же не помешает. В интернете встречал ко всему еще и схемы переделки электронной части энергосберегающей лампы в блок питания.

Далее нужно по центру просверлить отверстие по диаметру резьбы фиксации патрона. первое отверстие для центрирования тонким сверлом, далее конусным райбером до необходимого диаметра.

Можно особо не заморачиваться и сразу просверлить сверлом нужного диаметра, у меня его просто не нашлось. В магазине патрон стоит всего около 50 центов, в моем случае залежался еще с советских времен. С внутренней стороны крепления патрона подложить пару резиновых прокладок, подошли от водопроводного крана и с усилием закрутить до упора.

На следующем шаге следует подготовить цоколь E27 и выпаять электронный блок, я просто откусил провода. Залудив, припаял два проводка для удлинения, так как провода лампы сами по себе короткие и не достанут для подключения к патрону.

Осталось подключить провода к патрону E14 и переходник готов. Собрать корпус лампы в обратной последовательности. Части корпуса собираются на защелках. По кругу в месте где основание патрона соприкасается с оранжевым корпусом лампы капнул супер клеем «Секунда», что бы патрон не проворачивался при вкручивании лампочки относительно корпуса.

За счет переходника факел лампочки поднялся на 5-8 см, что исходя из малой мощности (13Ват) лампы получило лучшее рассеивание светового потока из верхней части плафона.

Интересный факт: гарантия на люминесцентную лампочку 2 года, а ресурс указанный заводом изготовителем указан как 10 000 часов. Несложно подсчитать, при круглосуточной работе 24 ч/сутки через чуть более чем через год можно бесплатно поменять сгоревшую лампочку на новую. В моем случае лампочка от Maxus 13w проработала примерно менее одного года.

Наблюдательный читатель спросит и при чем тут ПК? Все очень просто, дорогой друг, ведь прочитать статью, как сделать переходник под цоколь с E27 на E14 можно только  с помощью все того же компьютера 😉

Как установить абажур E27 на цоколь E14 или B22

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim. com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.
Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.


Наиболее распространенные типы патронов для ламп

Существует множество типов патронов для ламп, но только два из них являются общими для настольных ламп с абажуром:

• Большая винтовая розетка под названием «Screw Cap» или «E27»
• Маленькая винтовая розетка под названием «Small Edison Screw» или «E14»

Вы можете столкнуться с осветительным прибором с абажуром, использующим байонетное гнездо называется «B22», особенно потолочные светильники.

Розетки E14 и B22 имеют одинаковый внешний диаметр. Один и тот же оттенок подходит обоим. Розетки
E27 больше. Вы не можете установить на него абажур, предназначенный для цоколя E14, но можно наоборот, используя переходник или, если хотите, переходник с E14 на E27, как показано ниже:

Использование абажура (абажура) переходное кольцо | Переходник с E14 на E27

Приведенные ниже настольные лампы оснащены цоколем B22 (лампа слева) и цоколем E14 (лампа справа).
В плафоне имеется отверстие большего размера, подходящее для розеток E27.

Здесь показаны переходные кольца абажура (абажура), поставляемые в упаковке по 2 шт., одно белое и одно золотое.

Вставьте переходное кольцо с E14 на E27 в отверстие абажура (абажура), затем установите абажур обычным образом. Вот и все!
