Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания, чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand»: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит, аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 13402 просмотра.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

• обычные,
• проходные,
• перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

• 2 связываются с первым переключателем,
• 2 связываются со вторым,
• а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Что такое проходной переключатель и где он используется

Если по каким-то причинам возникла необходимость включать/выключать освещение из разных мест коридора или комнаты, то лучшим решением будет КПП: что это такое, как работает, возможные схемы подключения и области применения — все это необходимо понимать, чтобы использовать его наиболее эффективным и наименее дорогим соединением.

Содержание

• Что такое сквозной коммутатор и как он работает
• Где используется сквозной переключатель?
• Разновидности проходных выключателей и обозначения на схемах
• Подключение проходного выключателя
• Схема при подключении трех и более выключателей
• Вывод

Что такое проходной выключатель и как он работает

Правильнее было бы назвать это устройство выключателем — это выключатель для пользователей скорее по привычке, так как он используется для включения и выключения освещения. Если его правильно назвать, то гораздо проще понять, чем он отличается от стандартных выключателей — это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия: кулисный переключатель, дублирующий переключатель или перекрестный переключатель.

Как и стандартный переключатель, проход имеет всего два положения, но принципиальное отличие в том, что в обычном устройстве оно строго определено, например вверх включено, а вниз выключено, а в пропускном эти стороны постоянно меняются.

Принцип действия проходного выключателя становится наиболее понятным при сравнении электрических схем — между ним и штатным устройством, которое изображено на рисунке:

Если нормальный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух выключателей:

Из схемы видно, что каждый из выключателей должен иметь по три вывода — один для фазы, которая идет от источника питания и два для «управляющих» проводов. Когда любой из двух переключателей меняет положение, цепь либо замыкается, либо размыкается, в зависимости от того, в каком состоянии она находилась ранее.

Дополнительно можно сформулировать еще одно отличие выключателя от выключателя — последний всегда можно подключить как простой выключатель, а вот наоборот не получится.

Важно! При ремонте такой цепи необходимо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где используется сквозной переключатель?

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель КПП — что это такое обычно узнают либо заранее у электриков, если грамотный специалист делает проводку, либо когда со временем у вас для начала активно интересоваться, как можно включить одну лампу из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных клетках и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и другие электроприборы не только с двух, но и с неограниченного количества мест — все зависит от количества выключателей. Примером случая, когда необходимо применить такое решение, может быть лестница на второй или третий этаж дома — обычно они требуют дополнительного освещения, особенно при расположении на несущей стене.

Понятно, что когда выключатель всего один, то включив свет и поднявшись наверх, вы не сможете его выключить. Как вариант, можно установить два источника света, но при этом придется бегать вверх и вниз по лестнице — включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и снова подняться наверх.

Выходом могут быть и датчики движения

, но их тоже придется устанавливать на каждом этаже, а стоимость таких устройств выше, чем выключателей. Также следует учитывать, что они не всегда работают корректно — иногда для того, чтобы загорелся свет, придется не только подняться по лестнице, но и шагнуть влево или вправо. Все-таки такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших комнат и на улице проходные выключатели можно установить в спальне, чтобы можно было ложиться спать при свете и только потом его выключать.

Разновидности проходных выключателей и обозначения на схемах

В зависимости от того, как и где вы планируете использовать такие выключатели, будут применяться соответствующие их разновидности:

Для установки в толще стены и на ее поверхности — во втором случае такие выключатели чаще всего используются для открытой проводки в деревянных домах.

Провода к клеммам выключателя можно крепить болтами или пружинными зажимами. Второй вариант считается более предпочтительным, так как не ослабляет соединение со временем.

Можно включать несколько светильников с одного места — для этого делают двойные, тройные и т.д. модели выключателя.

Если есть необходимость включения освещения с трех и более точек, то крестовые (реверсивные) выключатели необходимо дополнительно приобрести на две проходные — по количеству мест, с которых придется включать освещение.

По типу управления не отличаются от обычных — могут быть клавиатурными, сенсорными или с пультом.

Все типы проходных выключателей на схемах нарисованы с одним и тем же схематическим обозначением — фактически таким же, как и у стандартных, но развернуты в обе стороны.

Для того, чтобы сделать окончательный выбор, нужно точно понимать, где и как будут использоваться эти переключатели.

Подключение проходного выключателя

Так как для работы схемы с проходным выключателем используется больше проводов, то соединение в распределительной коробке будет выглядеть сложнее — в ней появятся дополнительные элементы. Изначально на коробку от источника питания приходит фаза и ноль. Нулевой провод через подключение идет напрямую к лампе, а фазный к первому выключателю. Далее в выключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут на второй выключатель, после чего снова один провод входит в распределительную коробку и через последнее соединение идет к светильнику.

Можно было бы сэкономить на проводе, проложив ответвления «управления» напрямую от одного выключателя к другому, но грамотный электрик никогда этого не сделает по ряду причин:

Подключение через коробку самое правильное с точки зрения электрических схем.

В случае поломки другой электрик сможет вызвонить, определить неисправность и отремонтировать проводку без дополнительных поисков.

Такое расположение упрощает установку третьего, четвертого и т. д. выключателя, если это необходимо.

В результате качественное подключение будет осуществляться только через распределительную коробку.

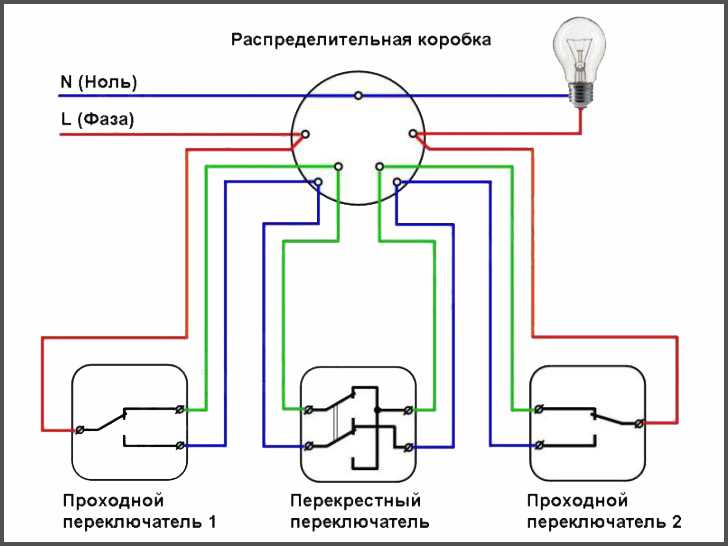

Схема при подключении трех и более выключателей

Из вышеприведенной схемы видно, что проходные выключатели можно использовать только парами — третье аналогичное устройство не может быть подключено таким же образом. Эта проблема решается применением так называемого перекрестного или реверсивного выключателя — внешне он выглядит как обычный, но в отличие от него проходной выключатель имеет не два и не три, а четыре вывода.

Предназначен для перестановки подключенных проводов при переключении. Например, если клеммы пронумерованы, пусть входные клеммы будут 1 и 2, а выходные клеммы 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходить через выключатель на клемму 3, а по второй для входа на клемму 2 и выхода через клемму 4. После переключения ток еще подается на клемму 1, но уже выводится через клемму 4, а если идет на клемму 2, то будет выводиться через клемму 3. Можно использовать неограниченное количество таких устройств в схеме. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее видно, что если изменить положение любого их проходного или реверсивного переключателя, то цепь разомкнется. Если, например, это первая обратимая, то ток по цепи будет протекать следующим образом:

Лампа не загорится, так как цепь на втором проходном выключателе будет разомкнута. Опять же видно, что теперь снова достаточно изменить положение любого из переключателей, чтобы цепь замкнулась и лампа загорелась.

Общими недостатками данного способа подключения являются большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в соединениях проводов в распределительной коробке, ведь их количество увеличивается пропорционально количеству используемых выключателей.

Каждый последующий переключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно — даже три-четыре переключателя используются довольно редко, не говоря уже о большом количестве.

Работа проходного и реверсивного переключателей на видео хорошо видна:

Заключение

Из приведенных схем понятно, как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием с его установкой справится и домашний мастер. Если нет опыта работы с проводкой, то подключение таких выключателей лучше доверить профессионалам – ведь это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Учебник по физике: Электрический ток

Если выполняются два требования к электрической цепи, то заряд будет течь через внешнюю цепь. Говорят, что есть ток — поток заряда. Использование слова ток в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах — заряд движется. Тем не менее, ток — это физическая величина, которую можно измерить и выразить численно. В качестве физической величины ток представляет собой скорость, с которой заряд проходит через точку цепи. Как показано на диаграмме ниже, ток в цепи можно определить, если количество заряда Q прохождение через поперечное сечение провода за время t может быть измерено. Ток — это просто соотношение количества заряда и времени.

Текущая величина — это скорость. В физике есть несколько количественных величин. Например, скорость — это величина скорости — скорость, с которой объект меняет свое положение. Математически скорость — это изменение положения за время. Ускорение — это величина скорости — скорость, с которой объект меняет свою скорость. Математически ускорение — это изменение скорости в зависимости от времени. А мощность — это скорость, скорость, с которой над объектом совершается работа. Математически мощность – это отношение работы к времени. В каждом случае количества скорости математическое уравнение включает некоторое количество во времени. Таким образом, ток как величина скорости будет математически выражен как

Обратите внимание, что в приведенном выше уравнении используется символ I для представления величины тока.

Как обычно, когда в Классе Физики вводится величина, также вводится стандартная метрическая единица, используемая для выражения этой величины. Стандартной метрической единицей тока является ампер . Ампер часто сокращается до Ампер и обозначается символом единицы измерения A . Сила тока в 1 ампер означает, что за 1 секунду через поперечное сечение провода проходит заряд в 1 кулон.

Чтобы проверить свое понимание, определите ток для следующих двух ситуаций. Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация. Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

Изолируют провод сечением 2 мм и определяют, что через него проходит заряд 20 Кл за 40 с.	Изолируют провод сечением 1 мм и определяют, что через него проходит заряд 2 Кл за 0,5 с.
I = _____ ампер	I = _____ ампер

Условное направление тока

Частицы, переносящие заряд по проводам в электрической цепи, — это подвижные электроны. Направление электрического поля внутри цепи по определению является направлением, в котором выталкиваются положительные пробные заряды. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически носителями заряда в полупроводниках, уличных фонарях и люминесцентных лампах являются одновременно и положительные, и отрицательные заряды, движущиеся в противоположных направлениях.

Бен Франклин, который провел обширные научные исследования как статического, так и электрического электричества, предположил, что положительные заряды являются носителями заряда. Таким образом, было установлено раннее соглашение о направлении электрического тока в направлении движения положительных зарядов. Соглашение прижилось и используется до сих пор. Направление электрического тока по соглашению является направлением, в котором будет двигаться положительный заряд. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме батареи. На самом деле электроны будут двигаться по проводам в противоположном направлении. Зная, что фактическими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это условное обозначение используется во всем мире, и к нему легко может привыкнуть студент-физик.

Ток в зависимости от скорости дрейфа

Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени. Из-за своего определения его часто путают со скоростью дрейфа величины. Скорость дрейфа относится к среднему расстоянию, пройденному носителем заряда в единицу времени. Как и скорость любого объекта, дрейфовая скорость электрона, движущегося по проводу, представляет собой отношение расстояния ко времени. Путь типичного электрона по проводу можно описать как довольно хаотичный, зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления движения электрона. Однако из-за столкновений с атомами в сплошной сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение до перенести вперед . Прогресс всегда идет к положительному терминалу. Тем не менее, общий эффект бесчисленных столкновений и высоких скоростей между столкновениями заключается в том, что общая скорость дрейфа электрона в цепи аномально низка. Типичная скорость дрейфа может составлять 1 метр в час. Это медленно!

Тогда можно было бы спросить: как может быть ток порядка 1 или 2 ампер в цепи, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует очень много носителей заряда, движущихся одновременно по всей длине цепи. Ток — это скорость, с которой заряд пересекает точку на цепи. Большой ток возникает в результате прохождения нескольких кулонов заряда по поперечному сечению провода в цепи. Если носители заряда плотно упакованы в провод, то не обязательно иметь большую скорость, чтобы иметь большой ток. То есть носители заряда не должны проходить большое расстояние за секунду, просто их должно быть много, проходящих через сечение. Ток связан не с тем, как далеко перемещаются заряды за секунду, а скорее с тем, сколько зарядов проходит через поперечное сечение провода в цепи.

Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, рассмотрим типичный провод, встречающийся в цепях бытового освещения, — медный провод 14-го калибра. В поперечном сечении этого провода длиной 0,01 см (очень тонком) будет целых 3,51 x 10 90 234 20 90 235 атомов меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов будут двигаться как носители заряда одновременно. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком проводе длиной 0,01 см будет 56 кулонов заряда. С таким большим подвижным зарядом в таком маленьком пространстве небольшая скорость дрейфа может привести к очень большому току.

Чтобы еще больше проиллюстрировать это различие между скоростью дрейфа и течением, рассмотрим аналогию с гонками. Предположим, что на очень широкой гоночной трассе проходила очень большая гонка черепах с миллионами и миллионами черепах. Черепахи передвигаются не очень быстро — у них очень низкая дрейфовая скорость. Предположим, что забег был довольно коротким — скажем, 1 метр в длину — и что большой процент черепах достиг финиша одновременно — через 30 минут после начала забега. В таком случае течение будет очень большим — миллионы черепах пролетают точку за короткий промежуток времени. В этой аналогии скорость связана с тем, как далеко черепахи перемещаются за определенный промежуток времени; а ток связан с тем, сколько черепах пересекает финишную черту за определенное время.

Природа потока заряда

Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу? после включения? Не будет ли заметной временной задержки перед тем, как носитель заряда перейдет от выключателя к нити накала лампочки? Ответ — нет! и объяснение того, почему в значительной степени раскрывает природу потока заряда в цепи.

Как было сказано выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделана проволока) внутри металлической проволоки. Как только переключатель повернут в положение на , цепь замыкается и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем подвижным электронам в цепи, приказывая им начать движение.0131 походный . При получении сигнала электроны начинают двигаться по зигзагообразной траектории в своем обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях цепи, приводя носители заряда повсюду в движение в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с медленной скоростью, сигнал, который сообщает им о начале движения, распространяется со скоростью, составляющей долю скорости света.

Электроны, которые зажигают лампочку фонарика, не должны сначала пройти от выключателя через 10 см провода к нити накала. Скорее, электроны, которые зажигают лампочку сразу после поворота переключателя в положение на — это электроны, которые присутствуют в самой нити накала. Когда переключатель щелкнут, все подвижные электроны повсюду начнут маршировать; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее лампочки. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые становятся ответственными за зажигание лампочки. Электроны движутся вместе так же, как вода в трубах в доме. Когда кран повернут на , это вода в кране, которая выходит из крана. Не нужно ждать заметное время, пока вода из точки входа в ваш дом пройдет по трубам к крану. Трубы уже заполнены водой, и вода во всем водяном контуре одновременно приводится в движение.

Картина течения заряда, развиваемая здесь, представляет собой картину, в которой носители заряда подобны солдатам, марширующим вместе, везде с одинаковой скоростью. Их марш начинается немедленно в ответ на создание электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или израсходованы. В то время как энергия, которой обладает заряд, может быть израсходована (или, лучше сказать, электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом удаляются из заряда. схема. И в цепи нет места, где носители заряда начинают накапливаться или накапливаться. Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как и скорость, с которой заряд выходит из внешней цепи на другом конце. Ток — скорость протекания заряда — везде одинакова. Поток заряда подобен движению солдат, марширующих в ногу, везде с одинаковой скоростью.

1. Говорят, что ток существует, когда _____.

а. провод заряжен

б. батарея присутствует

в. электрические заряды неуравновешены

д. электрические заряды движутся по петле

2. У тока есть направление. По соглашению ток течет в направлении, которое ___.

а. + заряды двигаются

б. — электроны движутся

в. + электроны движутся

3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

а. очень быстро; меньше, но очень близко к скорости света

б. быстрый; быстрее самой быстрой машины, но далеко не скорость света

в. медленный; медленнее, чем Майкл Джексон, бегает 220 метров

д. очень медленно; медленнее улитки

4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

Варианты:

5. На схеме справа изображен проводник. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит 10 Кл заряда. Сила тока в этом проводе ____ А.

6. Используйте диаграмму справа, чтобы закончить следующие утверждения:

a. Ток в один ампер представляет собой поток заряда со скоростью _______ кулонов в секунду.
