Кровельная горелка: применение, устройство, характеристики, виды

  • Виды кровельных горелок

  • Устройство кровельной горелки

  • Технические характеристики

  • Правила эксплуатации

  • Самостоятельное изготовление кровельной горелки

  • Кровельные горелки от компании «Кедр»


Большое количество жилых и производственных зданий построено из железобетона и перекрыто плоскими панелями. Лучшим вариантом кровли для них является мягкая наплавляемая. Для устройства мягкой наплавляемой кровли применяют рулонные материалы типа рубероида, а технология нанесения предусматривает разогрев.

Разогрев рубероида в процессе укладки осуществляется кровельной горелкой. Горелка представляет собой не сложное устройство, достаточно лёгкое и удобное в эксплуатации. Именно эти качества позволяют ей оставаться незаменимой уже не один десяток лет.

Кроме того, горелку можно использовать для ряда вспомогательных операций:

  • срыв «прикипевших» резьбовых соединений;

  • сушка поверхностей;

  • обжиг старой краски.


Небольшая стоимость, доступность, простота конструкции и лёгкость в эксплуатации сделали горелку незаменимым устройством в хозяйстве. Домашние умельцы находят для неё множество различных способов применения. Например, с её помощью устраивают мини плавильные печи.

Виды кровельных горелок


О таких устройствах говорят, что они очень удачные и поэтому существуют десятки лет без изменения в конструкции. Кровельные горелки, в основном, различают только по виду топлива:

  • газовые

  • пропановые

  • дизельные


Наибольшее распространение получили пропановые кровельные горелки и тому есть вполне логичное объяснение. Во-первых, их можно использовать в комбинации с широко распространёнными пропановыми баллонами, что сильно упрощает их приобретение и заправку. Во-вторых, пропан считается наиболее безопасным видом газа для производства газопламенных работ. И наконец, пропан имеет более высокотемпературное пламя, что существенно увеличивает скорость работ и делает процесс более экономичным.

Газовый вариант отличается от пропановых только типом применяемого газа. Чаще всего это природный газ. Температура горения природного газа немного меньше и в вопросах безопасности он уступает пропану.

Дизельные горелки относятся к жидкотопливному классу, в который также входят модели на солярке и даже на мазуте. Устройство их немного сложнее, чем газовых. Они требуют систему наддува воздуха для образования горючей смеси. Топливо для дизельных горелок обходится дороже, чем для газовых. Но это компенсируется высокой температурой пламени и повышенной безопасностью в работе. При температурах ниже минус 15 градусов цельсия качественная укладка рулонных материалов на кровле возможна только при использовании дизельной горелки.

По конструктивному исполнению различают горелки длинные и короткие. Длинные используют при раскатывании рулонной кровли. Они имеют длину около метра, что позволяет прогревать место работы не сгибаясь. Короткие используют для работы в труднодоступных местах. Ещё больше возможностей представляет наличие на рабочем месте загнутых горелок, что может облегчить работу на некоторых участках крыши.

Регулирование газового факела может осуществляться вентилем, который настраивается в начале работы. Можно регулировать пламя и рычагом, который позволяет регулировку во время работы. На лучших образцах горелок устанавливают и вентиль, и рычаг.

И наконец, необходимо отметить существование сборок из нескольких горелок. На раме их устанавливают от двух до шести в ряд. Такое приспособление значительно увеличивает скорость укладки рулонных материалов при изготовлении или ремонте мягкой кровли.


Устройство кровельной горелки


Когда говорят об устройстве кровельной горелки, подразумевают всю совокупность деталей, входящих в комплекс. Ведь кроме горелки в комплекс входит газовый баллон, на выходе из которого обязательно необходимо установить газовый редуктор. Заметьте, что ни в коем случае нельзя использовать бытовой редуктор. Такой редуктор выдает низкое давление, недостаточное для работы.

К редуктору прикрепляется шланг, по которому газ поступает в горелку. Количество газа, поступающее непосредственно в зону сгорания, регулируется либо вентилем, либо рычагом, либо обоими. Вентилем устанавливается постоянное значение расхода топлива, а рычагом его изменения в процессе работы. Такая гибкая система регулировки позволяет установить оптимальный режим нагрева и значительно экономит топливо.

Зона сгорания топлива образована металлическим стаканом с форсункой и отверстиями или щелью для подсоса воздуха. Не забывайте, что воздух – необходимое условие для образования и горения газовоздушной (гв) смеси. Поскольку в зоне горения образуется высокая температура, ручку делают в противоположной стороне корпуса и обязательно из материала с низкой теплопроводностью (дерево, пластмасса).

Перед началом работы необходимо произвести поджиг газовоздушной смеси. Это можно проделать по обыкновению спичками или зажигалкой. Более совершенные модели оснащаются пьезоподжигом. Кровельная горелка не имеет защиты от порывов ветра и организаторы работ должны побеспокоиться об установке специальных экранов.

Технические характеристики


Правильный выбор горелки гарантирует проведение работ в кратчайшие сроки и с минимальными затратами. Для того, чтобы сделать грамотный выбор, необходимо познакомиться с техническими характеристиками:

  • расходом топлива;

  • тепловой мощностью горелки;

  • возможностями регулировки длины факела;

  • шириной зоны прогрева (для рулонных материалов).


Расход топлива измеряется в кг/час и является главным экономическим показателем работы горелки. Сам по себе расход топлива мало о чем говорит, намного важнее знать какую площадь кровли можно покрыть, истратив килограмм топлива. Для определения экономичности процесса нужно учитывать зависимость между тепловой мощностью горелки и расходом газа. Тепловая мощность горелки измеряется в квт. И указывается в паспорте на изделие.

Длина факела не имеет никакого отношения к вопросам экономии, но для рабочих на крыше считается одним из главных показателей. Этот параметр колеблется в пределах от 300 мм. и до 900 мм. Понятно, что при длинном факеле можно работать не сгибаясь, и это очень важно для человека, который не выпускает горелку из рук в течение рабочего дня. То же самое можно сказать и о таком показателе, как вес кровельной горелки. Хорошими горелками считаются экземпляры, вес которых ненамного превышает 1 кг. Горелка для кровельных работ весом от полтора и до двух килограммов сильно утомляет кисти рук.

Ширина зоны прогрева является показателем скорости проведения работ, хотя рассчитать какие-либо конкретные цифры весьма проблематично. Всё зависит от комбинации многих факторов. Например, ширина прогрева может быть большой, но при недостаточной мощности горелки увеличится время прогрева и в результате не получится желанного увеличения скорости работ.

К значимой экономической характеристике можно отнести удельный расход топлива на покрытие квадратного метра поверхности, но эта характеристика сильно колеблется в зависимости от материала кровли. Например, для покрытия рубероидом достаточно от 160 до 180 градусов цельсия, а наплавляемым материалам потребуется не менее 300 градусов.

Правила эксплуатации


Невзирая на относительную простоту устройства, кровельные горелки являются газовым оборудованием и несут в себе серьёзную опасность. Для обеспечения безопасных условий работы требуется знать особенности эксплуатации такого оборудования и неукоснительно придерживаться определённых правил.

Кроме опасности возгорания и взрыва газового оборудования необходимо учитывать, что работы по настилу и ремонту мягкой кровли производятся в окружении сильно разогретых предметов. Такое окружение может привести к получению тяжёлых ожогов в случае касания, поэтому работать нужно в специальной одежде и обуви. Обувь должна иметь не скользкую подошву. Места перехода необходимо оборудовать мостиками, а в особо опасных местах работать с поясом монтажника.

Перед началом работы необходимо тщательно проверить целостность и исправность оборудования и инструмента. Особой щепетильности требует проверка горелки, баллона и соединительных шлангов.

Помните! Проверять газовое оборудование на герметичность можно только мыльным раствором и ни в коем случае не пользоваться для этого открытым огнём.

На месте проведения работ допускается наличие только одного баллона с газом. Выполнение этого простого правила позволит быстро локализовать и устранить опасность в случае возгорания. Необходим постоянный контроль за степенью прогрева наплавляемых материалов. Ни в коем случае нельзя допускать их перегрев и возгорание. Нужно помнить, что такие материалы нужно размягчать только с нижней стороны.

Поджиг горелки нужно производить исключительно спичками или зажигалкой. За исключением случаев, когда горелка оборудована пьезоподжигом. Направлять горелку необходимо в сторону от себя, предварительно убедившись, что там не могут появиться посторонние люди, а пламя не заденет газового оборудования.

Во время проведения работ оператор не должен выходить за пределы рабочей зоны с горящей горелкой, а также передвигаться по строительным лесам и лестницам. По окончанию работ или длительном перерыве следует произвести гашение горелки в строго определённом порядке: сначала перекрыть подачу газа, затем опустить блокировочный рычаг. Произвести перекрытие газа на баллоне.

Внимание! Во время работы периодически происходит засорение форсунки или соединительных проводов. Это проявляется в виде обратных ударов и специфических хлопков. В таком случае следует немедленно прекратить работу, перекрыть подачу газа, охладить горелку и устранить неисправность. Только после этого можно продолжить работу.


Самостоятельное изготовление кровельной горелки


В интернете не смолкает обсуждение вопроса, о том стоит ли изготавливать кровельную горелку своими руками. И в поддержку дискуссии предлагается масса предложений по изготовлению горелок самых различных конструкций. Что сказать по данному поводу? Конечно можно. Можно даже сделать самолёт своими руками. Но вы рискнёте на нём летать?

Не стоит шутить с газовым оборудованием. Объёмы статьи не позволяют привести множество примеров того, чем кончается самодеятельность в вопросах обращения с газовыми устройствами. Вам может казаться, что вы всё умеете и всё знаете, но маленькая деталь, о которой вы даже не подозреваете, может стоить вам жизни. Не такая уж дорогая, эта самая кровельная горелка, чтобы подвергать себя такому риску.

Даже если вы действительно всё понимаете по этому вопросу, сколько усилий времени и средств понадобится для приобретения качественных материалов? А кровельная горелка делается из очень качественных материалов потому, что другие не проработают долгий срок в условиях таких температур.

Более того, советуем вам купить не просто горелку, которая изготовлена в промышленных условиях, а ещё и позаботиться о том, чтобы горелка была сделана надёжной и проверенной фирмой.

Кровельные горелки от компании «Кедр»


Компания-производитель сварочного оборудования «Кедр» осуществляет продажу кровельных горелок, которые могут удовлетворить самого требовательного заказчика.

  1. Наиболее востребованной и универсальной можно считать горелку ГВ-111Р. Имея длину 900 мм, она позволяет работать в полный рост, что значительно экономит усилия работника и способствует высокой производительности. Эта горелка имеет стакан диаметром 50 мм и оборудована вентилем и рычагом для регулировки газового потока.

  2. Безусловно, своего потребителя порадует и такой вариант, как горелка кровельная КЕДР ГВ-111В. Горелка имеет длину 930 мм и работает на пропан- бутановой смеси. Её можно найти по ссылке

  3. Также можно приобрести укороченный вариант длиной всего 450 мм с диаметром стакана 35 мм. Станет идеальным инструментом для работы в труднодоступных местах кровли. Потоком газа управляет вентиль, расход выставляется в начале работы. Топливом является пропан-бутановая смесь. Для приобретения товара переходите по ссылке

  4. Ещё один вариант, похожий на предыдущий, можно найти по ссылке

  5. Другая горелка — образец из категории длинных – КЕДР ГВ-850 — имеет длину 900 мм. Оборудована и вентилем и рычагом. Работает на пропан-бутане. При столь значительной длине весит всего 0,8 кг. Этот вариант можно считать наиболее выгодным предложением по цене. При длине корпуса в 550 мм, её можно отнести к средним. От предыдущей модели она отличается наличием рычага для плавного регулирования пламени в период работы. Знакомьтесь с описанием и заказывайте эту горелку по адресу


Ещё одним стимулом для приобретения горелки именно в нашем интернет-магазине послужит гарантированная доставка по Москве и России.

обзор видов + как выбрать

В ремонте кровельных покрытий с необходимостью использовать горячий воздух и даже огонь приходится часто: растопить битум, расплавить изнанку рубероида и даже подпаять край металлического листа. А для этого уже необходимы специальные инструменты. Но почему бы просто не поджечь тот же рубероид самодельным факелом, если наша цель – растопить битум?

Дело в том, что так у вас ничего не получится. Как вы направите огонь в нужное направление, особенно при ветре? И надолго ли хватит таких факелов, ведь работа по укладке кровли предстоит серьезная? Вот эти две основные функции и выполняет газовая горелка. А как ее выбрать, мы сейчас вам подскажем.

Газовая горелка при ремонте кровли – вещь незаменимая. Ею не только укладывают листы рубероида, но и разогревают мастику и даже запаивают небольшие швы и отверстия. Вот полный список всех операций:

  • Резка и пайка металлических элементов.
  • Снятие старого слоя краски.
  • Заделка мелких трещин.
  • Растопка мастики.
  • Подогрев листов перед укладкой.
  • Упрочнение стыковочных швов.

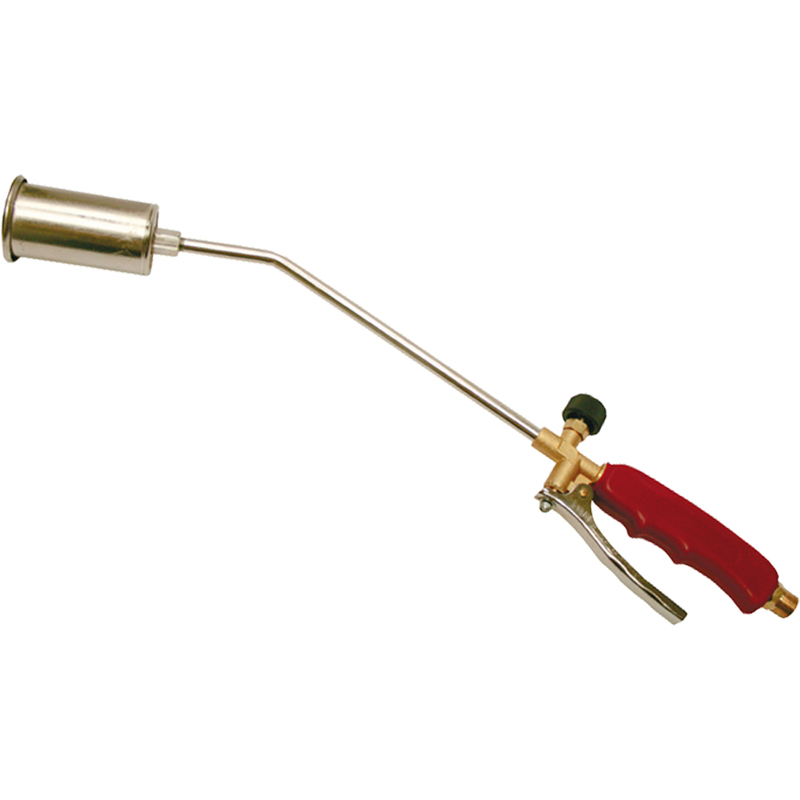

Типичная газовая горелка для кровли состоит из удобной рукоятки, трубки, которая подает газ, и металлического стакана на конце. К специальному разъему рукоятки подключается шланг, и в него от баллона поступает нужное количество газа. А регулировать напор нужно через вентиль на редукции.

На практике все просто: нажимаем на рычаг рукоятки, газ поступает в шланг, и на выходе из стакана образуется горение смеси газа и воздуха, которое мы предварительно разжигаем спичкой. Температура пламени настолько высока, что способна достигнуть 1500°С! При помощи вентиля регулируют не только силу пламени, но и его длину.

Обычные газовые горелки достаточно легкие – в пределах 1-1,5 кг, чтобы вы легко могли их удержать в руке и не уронить от усталости. А роль стакана как раз в том, чтобы сформировать поток пламени в нужное направление. Конструкция стакана имеет именно такую форму, чтобы максимально защитить пламя от задувания ветром. Причем и стакан, и ручка у разных моделей горелок сделаны по-разному. Хотя принцип действия у них один: запускать газовую горелку не сложнее кухонной – при помощи обычной спички или зажигалки.

Почти во всех современных газовых горелках для кровли предусмотрено средство регулировки рабочих режимов: режим ожидания и режим работы. Режим ожидания создан специально, чтобы экономить топливо.

Разные модели современных газовых горелок отличаются друг от друга прежде всего принципом подмешивания воздуха в газ. Более старые горелки подключают к баллону с кислородом, а современные умеют забирать воздуха из атмосферы, что удобнее, конечно.  Даже газ, который используют горелки, может быть разным. Там, чаще всего в ход идет пропан, но есть также агрегаты чисто на метане. Но мы отметим также другие отличия, ориентируясь на которые вы сможете сделать правильный выбор.

Стандартная газовая горелка в деле:

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

На первый взгляд кажется, что затаскивать газовый баллон на крыше – затея как раз самая опасная. Тем более, что сегодня можно приобрести более компактные варианты газовых горелок:

Но на самом деле как раз такие баллончики могут стать причиной ожогов и даже пожара. Речь идет о поддельной китайской продукции, которой бывает богат строительный рынок. Большой баллон все-таки стоит далеко от действующей горелки, тогда как маленький баллончик постоянно находится в зоне высокой температуры, что вовсе небезопасно. Решайте сами!

Еще один момент о безопасности. Старайтесь при выборе газовой горелки для кровли избегать подделок и слишком дешевой продукции – это просто небезопасно. Так, наиболее частая проблема таких горелок в том, что в техническом паспорте рабочее давление может быть указано 0,05-0,08 Мпа, а на деле оказывается до 1,6 Мпа, как в любой пропановой горелке. А вот прилагаемый редуктор совершенно не рассчитан на такие параметры, и закрытый клапан может не выдержать давление прямо на кровле. Такой горелке необходим редуктор, но неопытный пользователь об этом может просто не знать.

Если вы цените удобство в работе, тогда приобретайте рычажную кровельную горелку, в которой не нужно постоянно закручивать и откручивать вентиль. Но какой длины должна быть ручка?

Так, длина горелки – это не стиль, а важный функциональный момент: короткими, которые не превышают по длине и полуметра, обычно делают частичный ремонт, разогревают отдельные участки и плавят нужные места кровли. А вот для более масштабных работ вам понадобится горелка длиной не менее 80 см.

Газовоздушные горелки – самые безопасные в своем роде. Просты в использовании, легкие и создающие пламя достаточно большой мощности. Но современный рынок предлагает также более стандартные варианты, которые работают без кислорода. Выбирайте такую, с какой вам будет комфортнее всего работать:

ГГ-2У: удобные и легкие

ГГ-2С: против сильного ветра

А это уже – профессиональное оборудование. Работает такая горелка на пропане и отличается от предыдущих моделей тем, что отлично работает при сильном ветре. Весь секрет в ее структуре – двух вентилей и двух корпусов, которыми легко точно регулировать режим работы.

ГГС1-1,7: универсальный вариант

Эту модель в строительном мире считают универсальной благодаря ее небольшому весу, размеру и высокой при этом степени производительности. Ею удобно делать сушку кровли и наплавление мягких материалов. При необходимости легко сделать интенсивное пламя до 400°С, что особенно ценно в ремонтных работах. Но работать такой горелкой можно только на горизонтальных участках кровли.

ГГК-1: для точного ремонта

Эта модель отличается более тяжелым и прочным стаканом для обжига старой краски и выполнения гидроизоляции на крыше. Пожалуй, это самая удобная модель для ремонта кровли, тем более что газ в нее подается при помощи рычага.

Горелки ГГС 1-1,0 хорошо подходят для мелких работ, особенно ремонта примыканий, но могут быть задействованы также для укладки гидроизоляции. А вот серия ГГС-1-0,5 радует экономным расходом топлива.

ГГС-4-1,0: четыре раструба

А для профессиональной укладки кровельных материалов применяют модель ГГС-4-1,0, которая оснащена сразу четырьмя раструбами и может прогревать весь рулон сразу – его остается только быстро раскатывать. Значительная экономия времени и сил! Причем справиться с такой работой легко даже одному человеку, но для ремонт всего одной-двух крыш частным домов такое оборудование закупать нет смысла.

ГВ-3: для ремонта металлической кровли

Эта пропановая горелка специально предназначена для подогрева металлов и их ручной спайки, в ее стакане всего 50 мм диаметра.

ГВ-111Р: для зачистки

Еще одна популярная газовая горелка – ГВ-111Р. Ею особенно удобно ремонтировать кровли со старой краской, которую нужно снять, и плавить рулонные битумные материалы.

ГВ-550: для примыканий

Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С.

ГВ-900: сильный огонь

Самый удобный образец, который дает максимальную длину пламени – до 900 мм. Работать при этом можно стоя, во весь рост, что комфортно для ежедневных задач.

ГВ-850: точная регулировка

Эта пропановая горелка оснащена особым вентилем, который дает возможность максимально точно регулировать количество газа и длину пламени при помощи рычага. Но работает такая горелка не на одном газе – здесь обязательно используется технический кислород.

ГГС2-1,5: параллельные раструбы

Эта горелка оборудована двумя параллельными раструбами высокой производительности.

И, наконец, скажем отдельно о самодельных горелках, которые сегодня также часто используют в ремонте кровель.

SIEVERT: современный вариант

Как и любой другой инструмент, такую горелку вы также можете соорудить собственными руками, если уверены в своей дальнейшей безопасности. Но помните, газовая горелка – прибор сложный, и важно соблюдать все правила.

Для того, чтобы сделать факел, вам понадобится рассекатель и металлический стержень – прикрепите их к рукоятке из особого термостойкого дерева. Из газосварочной системы позаимствуйте шланг для подачи газа. И, наконец, исследуйте агрегат на малейшие протечки газа – это важно!

Или же все можно сделать попроще для небольших кровельных ремонтов (получается достаточно мощная горелка, заметим):

Очевидно, лучше купить готовую газовую горелку со всеми сертификатами, чем даже доверить ее изготовление знакомому хорошему мастеру. Только при покупке обращайте внимание и на материал изготовления горелки – только качественный! Ведь любая горелка разогревается до достаточно высокой температуры, а потому материал должен быть сверхпрочным. Далее, посмотрите на рукоятку – она должна быть оснащена держателем из прочной древесины или термостойкого пластика. Это важно, если вы не хотите неожиданно получить ожоги во время работы.

Вот и все тонкости!

Будьте в курсе!

Подпишитесь на новостную рассылку

Руководство по использованию кровельных горелок, газовых регуляторов и баллонов с пропаном

Отказ от ответственности: Эти советы не заменяют надлежащего обучения. Также убедитесь, что все работы выполняются в соответствии с применимыми законами и нормами в вашем регионе.

Газовые горелки часто используются в коммерческих кровлях с малым уклоном для нанесения модифицированных битумных мембран. Важно понимать компоненты кровельного резака, включая его регулятор, для безопасной эксплуатации. Кроме того, вам также необходимо понимать пропан и другие жидкие нефтяные (LP) виды топлива. Эта статья познакомит вас со всеми этими основами.

Детали газовой горелки и бака

Газовые горелки, используемые для кровли, должны быть одобрены Лабораторией страховщиков (UL). Одобренные горелки могут иметь другие характеристики, поэтому всегда читайте руководство, предоставленное производителем. Однако газовая горелка и баллон имеют следующие основные характеристики:

  • Головка горелки: Головка горелки направляет пламя наружу, чтобы его можно было направить. Горелки разных размеров будут создавать пламя разного диаметра. Для большинства кровельных работ требуется широкое пламя.
  • Удлинительная трубка: Удлинительная трубка длиной более 20 дюймов позволяет кровельщику использовать горелку стоя.
  • Подставка: Все кровельные резаки должны иметь подставку, расположенную рядом с концом горловины, которую можно использовать для направления головки горелки в сторону от горючих материалов, когда горелку кладут на землю. В это время пламя может загореться, а может и не загореться.
  • Ручка и рычаг: Кровельщик держит факел за ручку и может использовать рычаг для управления пламенем.
  • Клапан потока газа: Это клапан, который позволяет газу попадать в головку горелки. Когда вы закончите горелку, вы должны всегда выключать этот клапан после клапана бака, чтобы газ мог стечь из шланга.
  • Система освещения: к рукоятке некоторых фонарей прикреплена автоматическая зажигалка. Однако кремневый ударник предпочтительнее. Этот небольшой инструмент выглядит как негабаритная заколка для волос и достаточно длинный, чтобы вы могли зажечь пламя, не помещая пальцы перед головкой горелки. Не используйте зажигалку.
  • Шланг: Шланг соединяет резак с баком. Он должен быть менее 33 футов в длину. Существует два типа шлангов: шланг системы отвода паров с номинальным давлением 125 фунтов на квадратный дюйм; или шланг для отвода жидкости, рассчитанный на давление 350 фунтов на квадратный дюйм. Не путайте их, так как использование шланга для отвода жидкости с системой отвода паров или наоборот представляет значительный риск для безопасности.

    • Соединители POL

  • : Производитель должен поставить эти фитинги, которые соединяют шланг с горелкой и баком. Существуют различные фитинги для систем отвода паров и жидкостей. Не используйте дополнительную муфту или быстроразъемные соединения на шланге кровельной горелки, так как они могут протечь.
  1. Пропановый баллон
  2. Клапан цилиндра
  3. Соединитель пропана (P.O.L.)
  4. Регулятор
  5. Соединитель шланга к регулятору
  6. Шланг
  7. Соединитель шланга для горелки
  8. Ручка горелки
  9. Пусковой клапан горелки
  10. Клапан управления горелкой (пилотный)
  11. Удлинительная трубка
  12. Подставка/ножки
  13. Головка горелки

Баллон НД состоит из частей, перечисленных ниже:

  • Бак НД: Этот бак, также называемый цилиндром, содержит топливо НД, питающее горелку. Пропан и бутан являются распространенными источниками топлива для кровельных горелок. Резервуар всегда должен находиться в вертикальном положении.
  • Защитный кожух. На верхнюю часть бака LP устанавливается прочный металлический кожух, защищающий его от повреждений. Это снижает вероятность поломки клапана или регулятора, что может привести к утечке или взрыву.
  • Подставка для баллона: Баллон должен быть оснащен подставкой, чтобы вы могли безопасно и легко перемещать его. На подставке должен быть ремень, чтобы удерживать бак в вертикальном положении, и место для подвешивания фонарика. Иногда кровельщики используют стойки, установленные сзади.
  • Кольцо для ног: круглое металлическое кольцо прикреплено к дну резервуара, чтобы предотвратить его прямой контакт с землей. При подъеме 100-фунтового резервуара один кровельщик должен держаться за кольцо для ног, а другой должен держаться за защитный воротник.
  • Клапан бака: Этот клапан регулирует поток газа из бака. Никогда не поднимайте бак за клапан.
  • Регулятор: Регулятор управляет потоком газа от клапана резервуара к горелке. Он также служит барьером между факелом и высоким давлением резервуара. Бензобак и горелка без регулятора или с неправильно работающим регулятором представляют серьезную угрозу безопасности.
  • Выпускной клапан: Цилиндры низкого давления имеют выпускные клапаны, которые позволяют небольшому количеству топлива вытекать, если в баке создается слишком большое давление, предотвращая открытие цилиндра. Обычно этот процесс занимает несколько секунд. После этого клапан снова закрывается до тех пор, пока давление снова не возрастет.

Регуляторы пропана для кровельных работ

  Регулятор, пожалуй, самая важная часть системы кровельных горелок. Он контролирует PSI и британские тепловые единицы (BTU) горелки. Для кровельных горелок обычно требуется от 30 до 60 фунтов на квадратный дюйм и требуется до 300 000 БТЕ. Для этого требуется регулятор высокого давления, который обычно окрашен в красный цвет.

Некоторые ошибочно полагают, что любой красный регулятор можно заменить другим, но это не так. Некоторые газовые регуляторы паяльной лампы установлены на баке, а другие установлены в линии. Кроме того, существуют разные регуляторы высокого давления для систем отвода жидкости и пара, а также разные регуляторы для одноступенчатых или двухступенчатых систем. Всегда следует использовать регулятор, поставляемый производителем вашей горелки.

Специалисту по кровле полезно понимать разницу между одноступенчатыми и двухступенчатыми регуляторами. В одноступенчатой ​​системе регулятор подает топливо из бака прямо в шланг под нужным давлением.

Напротив, двухступенчатые регуляторы фактически объединяют два разных регулятора. Первый регулятор в этой системе подает топливо из бака в шланг, но под низким давлением. Второй регулятор обеспечивает большее давление, что позволяет горелке достигать большего количества БТЕ при более длинном расстоянии от шланга.

Специалист по кровле, скорее всего, будет использовать двухступенчатый регулятор, потому что для большинства кровельных работ требуется большое количество BTU и длинный шланг. Иногда эти два регулятора могут быть объединены в один компонент, который называется интегральным сдвоенным регулятором. Однако эти регуляторы не могут обеспечить такое большое давление, как двухступенчатые регуляторы.

Для кровельной горелки требуется регулируемый регулятор высокого давления, в отличие от нерегулируемого регулятора. Это не означает, что вы можете вручную изменить настройки регулятора пропановой горелки. Вместо этого это означает, что регулятор будет автоматически регулироваться, когда вы сжимаете рычаг резака, позволяя увеличивать или уменьшать давление. Не следует пытаться самостоятельно изменить настройки регулятора пропановой горелки. Поручите это сделать квалифицированному специалисту.

Возможно, вам понадобится один кровельный резак общего назначения, а другой — для более мелких работ, требующих гораздо меньше БТЕ. Типичная детальная пропановая горелка может достигать менее 105 000 БТЕ, что далеко от среднего максимума полноразмерных горелок в 300 000 БТЕ. Вместо того, чтобы пытаться отрегулировать настройки регулятора вашей пропановой горелки для достижения более низкой мощности, лучше иметь две горелки, одна из которых предназначена для более мелких работ.

Большинство кровельщиков проверяют работу своей горелки, основываясь на реакции кровельной мембраны, вместо того, чтобы использовать для своей работы точную температуру. Правильно нагретая мембрана будет светиться. Некоторые производители помещают внутрь мембраны пленку, которая сгорает, когда мембрана достигает нужной температуры.

Перегрев мембраны вызывает дымление большинства кровельных материалов. Если вы регулярно доводите мембрану до точки дымления, вам может потребоваться помощь специалиста для изменения настроек регулятора пропановой горелки или просто более быстрого перемещения горелки вдоль мембраны. Длину горловины и размер головки горелки также можно отрегулировать для изменения мощности в БТЕ, но эти регулировки должен выполнять только квалифицированный специалист по обслуживанию.

Последнее, что вам нужно знать о газовых регуляторах, это то, что они могут замерзнуть, если вы проводите кровельные работы в холодную погоду. Если ваш регулятор кажется замороженным, не пытайтесь его использовать. Отложите его на день и отнесите к квалифицированному специалисту, чтобы узнать, не нанесло ли замораживание долговременный ущерб.

Характеристики пропана

Пропан является наиболее распространенным топливом LP, используемым для кровельных работ, поскольку он позволяет достичь необходимой температуры, является относительно дешевым и легкодоступным.

Пропан и другие виды топлива LP сжимаются в баках и под давлением становятся жидкостями. Когда пропан высвобождается, он расширяется в 270 раз больше, чем был в баллоне. Хотя танки маленькие, они обманчиво тяжелые. Если вы используете 100-фунтовый резервуар, для его перемещения требуются два кровельщика.

Пропан и другие виды топлива LP тяжелее воздуха, а это означает, что они будут скапливаться на земле, если помещение не проветривается. При сборе пропан может вытолкнуть кислород, не давая вам дышать и увеличивая риск взрыва. Чтобы избежать травм на рабочем месте, необходимо обеспечить надлежащую вентиляцию. Открытый воздух крыши является достаточной вентиляцией, но контейнеры для хранения могут быть слишком тесными. Вот почему баллоны с пропаном не следует хранить в закрытых помещениях, таких как кабины грузовиков или навесы. В идеале они должны храниться снаружи.

Также необходимо соблюдать особые меры предосторожности при работе с пропаном в холодную погоду. Зимой пропан течет медленнее, и эффективность пламени снижается. Конечно, материалы, которые вы нагреваете, также будут холоднее, поэтому их нагрев займет еще больше времени. Вам нужно будет запланировать дополнительное топливо, если вы используете пропановую паяльную лампу при низких температурах.

Обслуживание кровельной газовой горелки

Вы должны обслуживать газовую горелку и баллон в соответствии с инструкциями производителя. Тем не менее, есть некоторые передовые методы, такие как:

  • Лучше всего отключать фонарик после использования.
  • Если горелка не подключена, на выпускной клапан регулятора следует надеть пластиковую заглушку. Не пытайтесь снять регулятор или клапан бака!
  • Не следует хранить бак рядом с источниками тепла, такими как печи и вентиляция.
  • Не допускайте попадания мусора в вентиляционное отверстие регулятора.

Ремонт кровельной газовой горелки и регулятора

Со временем вы можете обнаружить, что какая-либо часть вашей газовой горелки повреждена или перестала работать должным образом. Регулятор имеет движущиеся части и подвержен износу. В то время как некоторые части горелки можно отремонтировать, другие (например, регулятор и шланг) необходимо заменить.

Признаки того, что ваша кровельная горелка перестала нормально работать, включают:

  • Вы чувствуете потерю давления.
  • Вы чувствуете потерю тепла или пламя гаснет.
  • Пламя заикается.
  • Необычный шум, похожий на громкое шипение, рев или хлопки.
  • Пламя меняет цвет с синего на оранжевый или желтый.
  • Пламя вырывается из головки горелки.

Если у вашей кровельной газовой горелки возникли проблемы, обратитесь к квалифицированному специалисту. Этот человек может сказать вам, можно ли отремонтировать детали, о которых идет речь, или их необходимо заменить.

Кровельные газовые горелки являются идеальным инструментом для многих коммерческих кровель с малым уклоном. Понимание компонентов резака, особенно регулятора, поможет вам безопасно пользоваться резаком. Это также поможет вам обслуживать резак и определять, когда может потребоваться ремонт или замена. Помните, что безопасность должна быть вашей главной заботой при работе с кровельным резаком. Посетите наш раздел коммерческих кровель, чтобы узнать больше о мембранах, сваренных методом термосварки.
