Работа насосной станции с гидроаккумулятором: Принцип работы насосной станции: устройство и составляющие

Устройство и принцип работы насосной станции

— —

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Содержание статьи

• Устройство насосной станции
• Принцип работы
• Гидроаккумулятор
• Автоматика
• Характеристики

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:
  поверхностного насоса;
  гидроаккумулятора;
  манометра;
  блок управления;
  арматуры.

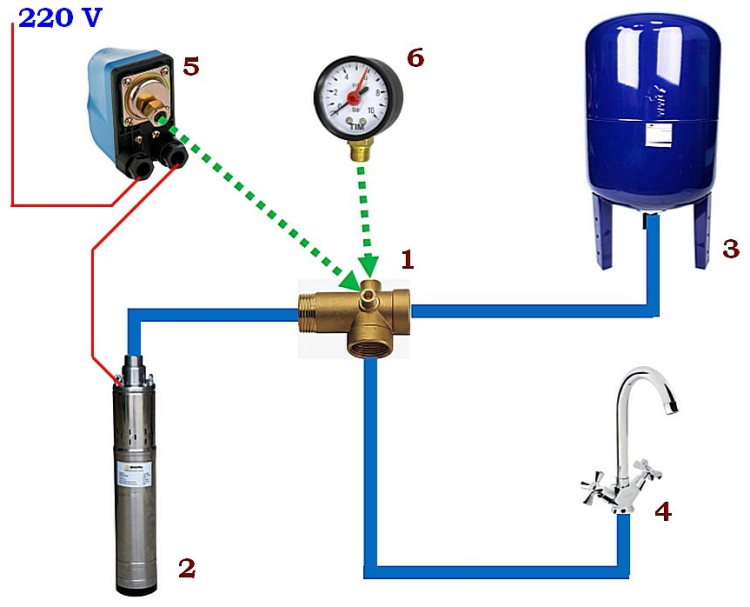

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроаккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).

2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.

3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.

4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.

5. Как только уровень воды в баке и давление в гидроаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.

6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование.
В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

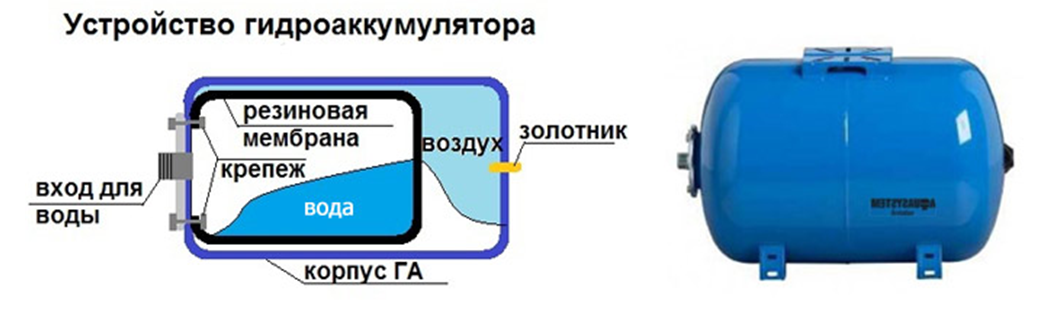

Гидроаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гидроаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

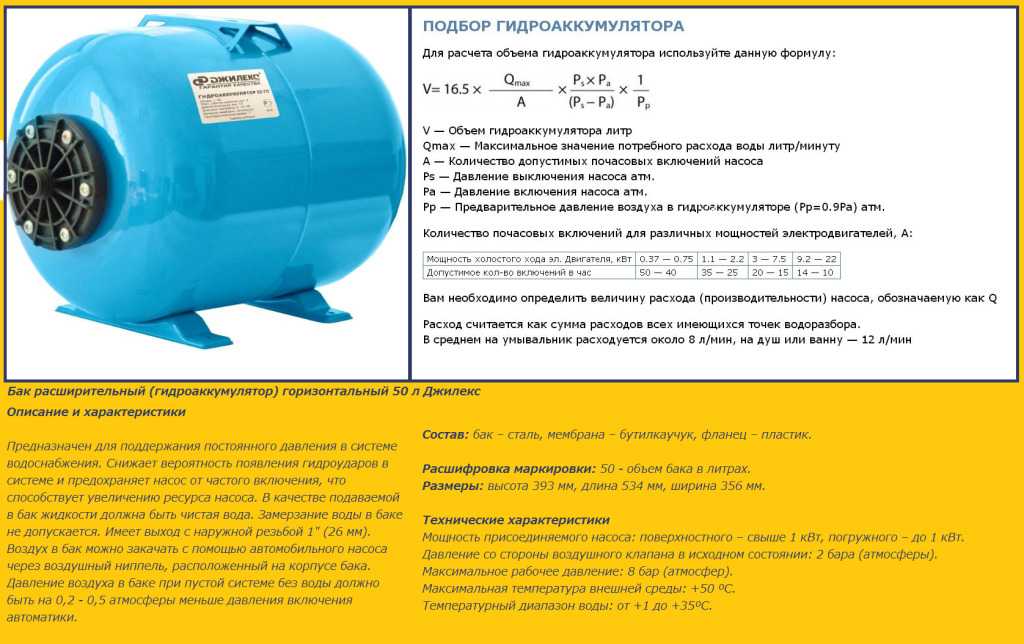

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекомендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров. От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей «Устройство и принцип работы насосной станции» читают:

Об устройстве и использовании автоматической станции водоснабжения

Автоматические системы для снабжения водой частного дома удобны тем, что вам не придётся таскать воду в вёдрах, их несложно устанавливать и монтировать, вы это можете сделать самостоятельно. За счёт большого выбора по части опций и конфигураций вы сможете легко подобрать оптимальный вариант именно для вашего частного дома. В этой статье мы подробно разберём все особенности, разновидности и нюансы подобных систем.

Для снабжения водой небольшого частного дома может хватить и одного насоса. Однако, если ваш дом или загородный коттедж имеет два этажа и большое количество жильцов, вы сами постепенно придёте к тому, что вам обязательно потребуется насосная станция. Чтобы вы не ошиблись с выбором оборудования такого сложного типа, рекомендуем вам прочесть данную статью.

Конструкция станции водоснабжения

Для снабжения водой частного дома лучше всего подходят станции, состоящие из гидробака, а также электрического насоса и блока с автоматикой. Основное отличие от поверхностных насосов заключается в том обстоятельстве, что станции для водоснабжения обладают управляющий системой, зависящей от величины давления.

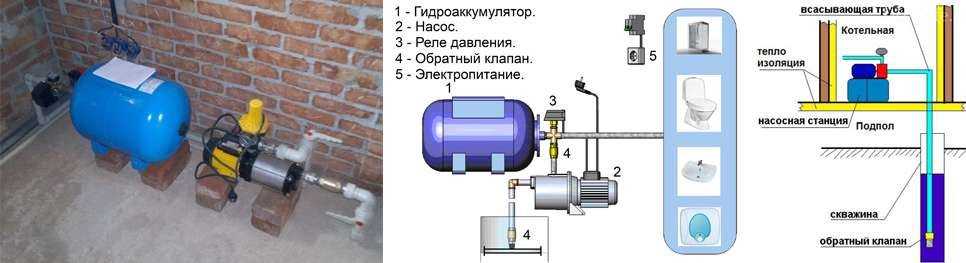

Перечислим следующие функционирующие компоненты станции:

1. Поверхностный насос.
2. Гидроаккумулятор, оснащённый встроенной “грушей” из резины.
3. Реле давления.
4. Арматура для соединения.
5. Манометр.

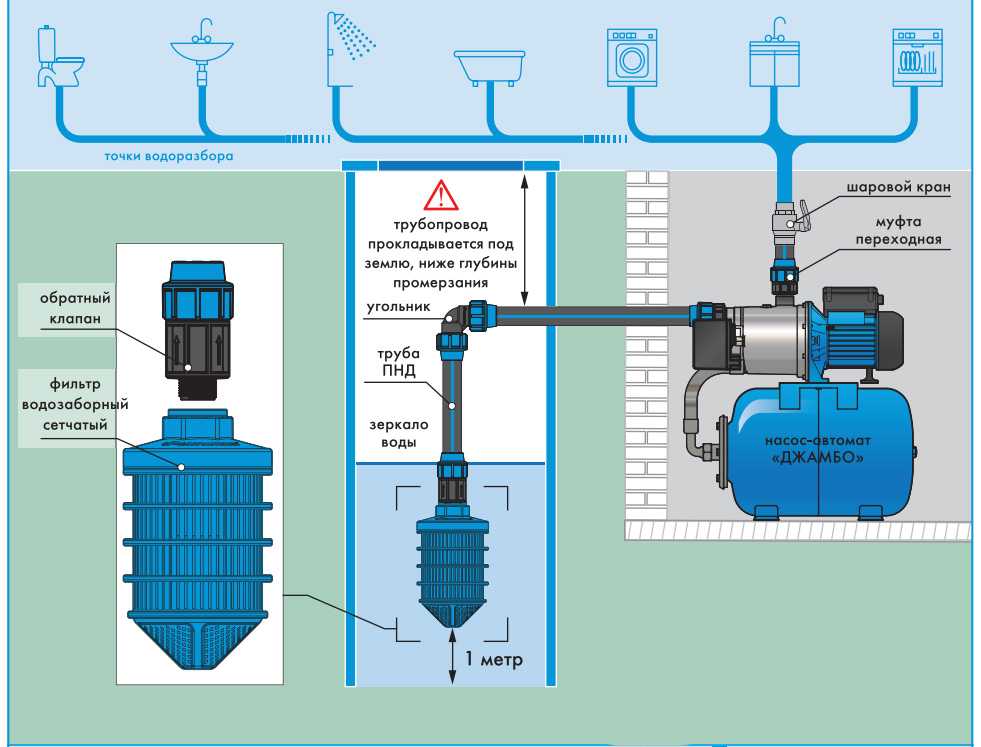

Чтобы производить забор воды, к станции следует подсоединить трубу для всасывания, оснащённую обратным клапаном и сеточным фильтром. К выходу установки следует подсоединить магистраль для транспортировки жидкости на точки водоразбора. Когда станция уже оборудована клапаном плюс встроенным фильтром, то, в свою очередь, шланг, всасывающий воду, становится необязателен.

Конструкция автоматической насосной станции

Мембранный гидробак вместе с центробежным насосом может поддерживать уровень давления, равный 1,5 атмосферы, непосредственно в водопроводе вашего загородного дома. Для нормальной и стабильной работы вашей бытовой техники этого должно вполне хватить. Тем не менее, максимального давления, на которое рассчитана подавляющая часть гидроаккумуляторов – 4,5 атмосфер, должно с лихвой хватить на солидный двухэтажный коттедж.

Обычная автоматическая станция имеет не особо большие габариты, а самым крупным её компонентом является бак, аккумулирующий воду. Не требует бетонированной площадки. Тем не менее, так как станция во время работы производит много шума, для её работы следует отвести отдельное помещение. Установку традиционно производят на первом этаже коттеджа или в его подвале.

Более дорогостоящим вариантом для установки автоматической станции является кессон, в который можно полностью поместить всё оборудование. Менее дорогой вариант – это специальный павильон для защиты станции от атмосферного воздействия.

Блок управления: конструкция и особенности

Автоматика станции служит для того, чтобы постоянно следить за уровнем давления внутри системы водоснабжения, плюс для включения и отключения гидронасоса в зависимости от ситуации. С этой целью в управляющий блок станции были добавлены реле вместе с манометром. Манометр используется для контроля давления, а реле – чтобы управлять насосом.

Если использование вашей станции предполагает кратковременное отключение воды, следует выбирать блок управления с контроллером потока. Он защищает двигатель станции от перегрева, если на точках водозабора нет воды. В таких станциях основная задача блока не следить за максимальным давлением, а снижать поток.

Как работает насос с гидроаккумулятором

Выбирайте ёмкость мембранного бака в соответствии с объёмом потребления воды. Для двух человек вполне хватит ёмкости до 40 литров, а большой семье – от 100 л и выше. Для сезонного дачного водоснабжения вполне сгодится бак объёмом 15 л. Из-за частого подкачивания воды мембрана бака быстро приходит в износ.

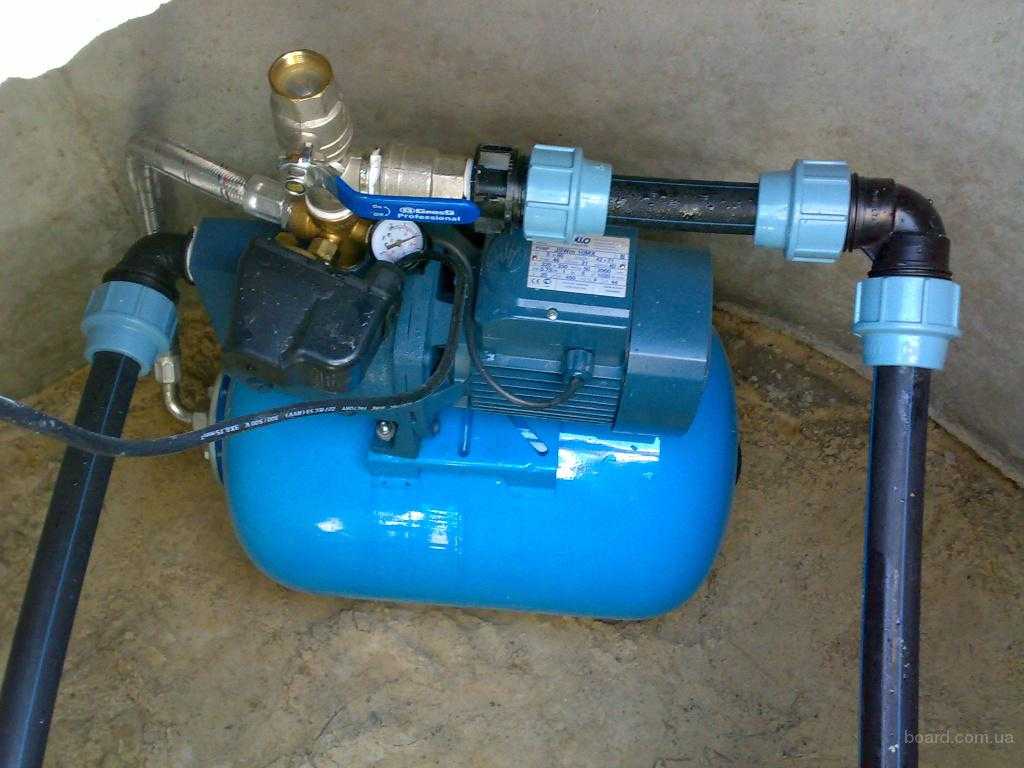

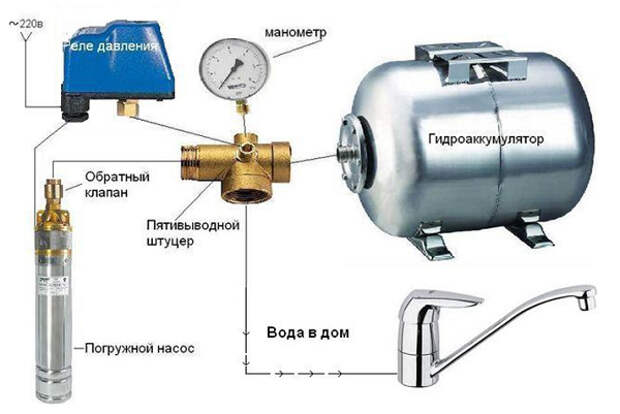

Насос с гидроаккумулятором

Следовательно, баки с большим объёмом могут изнашиваться медленнее, так как вода подкачивается реже. Однако, не стоит забывать, что и стоить такой бак будет дороже. Чтобы точно подобрать гидробак, следует учитывать расчёты от производителя по давлению, включению и отключению станции, действительного расхода воды непосредственно в точках водозабора, включённых сразу и одновременно.

Объём резерва для жидкости в гидробаке равен примерно трети от общей величины. Всё оставшееся пространство необходимо для сжатого воздуха, поддерживающего водонапор в трубах водоснабжения.

Если гидроаккумулятор встроен в систему снабжения воды чтобы снизить риск возникновения гидроударов, бак следует выбрать поменьше. В подобной ситуации важную роль будет играть не ёмкость, а мембраны, наполненные воздухом для погашения силы и последствий от гидроудара.

Автоматическая станция водоснабжения имеет два цикла работы:

1. В первую очередь, происходит закачка воды из точки водозабора, чтобы создать в нём избыток воздушного давления.
2. При открытии крана бак опустошается, после чего наступает момнт момент запуска оборудования с помощью автоматики.

Гидроаккумулятор станции сконструирован из корпуса, сделанного из металла, и мембраны, обладающей герметичностью. Она делит внутреннее пространство аккумулятора на две части. В первой части расположен воздух, во вторую часть происходит подкачка воды.

Когда гидроаккумулятор оказывается заполнен, происходит выключение насоса посредством реле. В тот момент открытия крана на кухне воздух действует на мембрану аккумулятора, после чего происходит перетекание воды в систему водоснабжения.

После опустошения бака напор воды уменьшается, затем насос включается, и работа станции возвращается к первому циклу. Если бак пуст, происходит прижимание мембраны к патрубку, после чего осуществляется её распрямление под силой водяного давления, в момент включении насоса.

Часть воздуха сжимается под воздействием мембраны и увеличивается давление внутри него. Через подобное взаимодействие между жидкостью и газом, через барьер и осуществляется работа бака у насосной станции.

Критерии выбора насосного оборудования

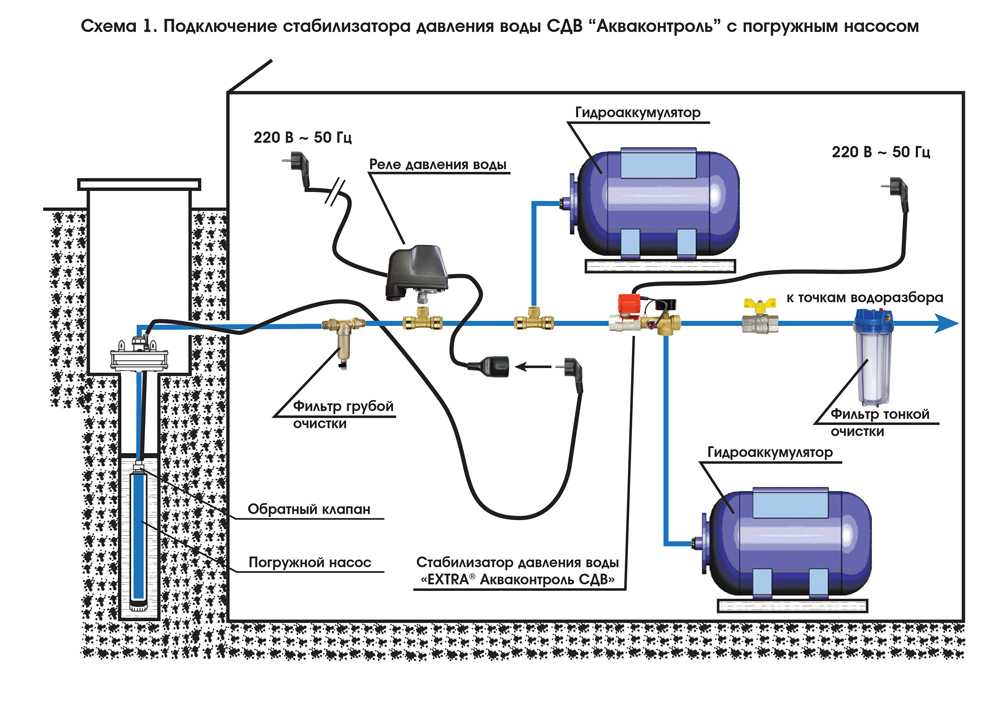

Насосные станции, комплектация которых осуществляется непосредственно на заводе, поставляются уже с поверхностным гидравлическим насосом с эжектором, внутренним или внешним. Кроме того, гидроаккумуляторы могут быть использованы и с погружнымии насосами, в этом случае они будут называться “насосной системой”.

При использовании насосной станции, баки с мембранами могут обладать меньшим объёмом, нежели чем у гидробакамов в системах с погружными насосами. Такой подход объясняется тем, что у погружных насосов меньше включений и отключений происходит в течение часа, нежели, чем у поверхностных насосов.

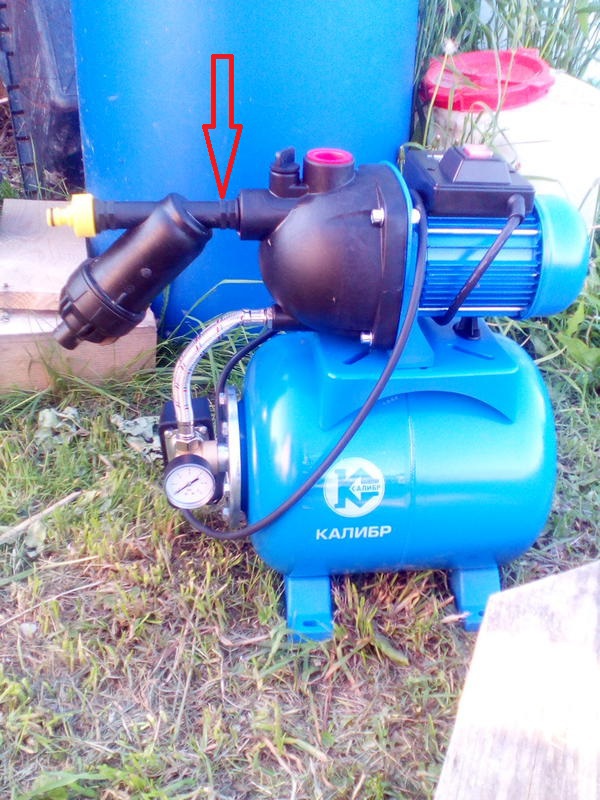

Насосные станции с внутренним эжектором

Поверхностные насосы с внутренним эжектором обладают ощутимыми пределами по части глубины забора воды – не более 7-8 метров. Это компенсируется напором воды, которую они выдают в итоге – от 40 до 60 метров (примерно 4-6 бар).

Если вы используете насос с внутренним эжектором, не нужно переживать о воздушных пробках. Прокачка воздуха осуществляется без негативных эффектов для поверхностных насосов. После прокачки происходит процесс нагнетания в систему снабжения водой, набираемой из скважин.

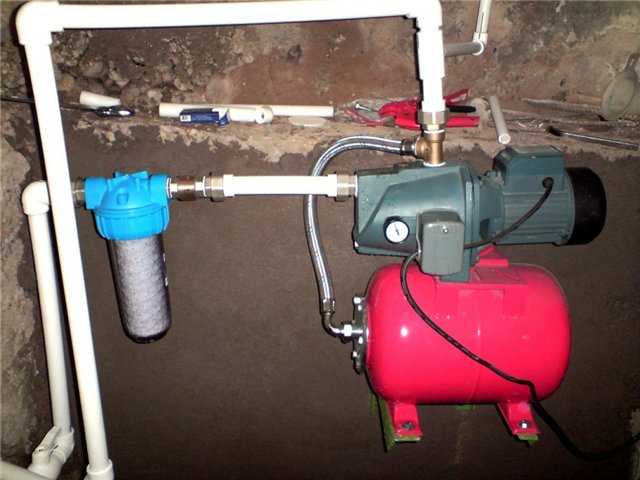

Насосные станции с внутренним эжектором

Однако, у станций, у которых эжектор внутренний, имеются также и свои недостатки. Основной недостаток – они производят много шума. Для водоснабжения частного дома лучше устанавливать такие станции в подсобке, предварительно сделав там хорошую звукоизоляцию.

Насосы с внешним эжектором

При использовании насоса с внешним эжектором, вы можете осуществлять забор воды на глубине в 50 метров. Несмотря на экономность использования данного насоса, с КПД у них не всё гладко – он составляет максимум 40%. С другой стороны, в отличие от насосов с внутренним эжектором, они почти не производят шума во время работы.

Станция с выносным эжектором

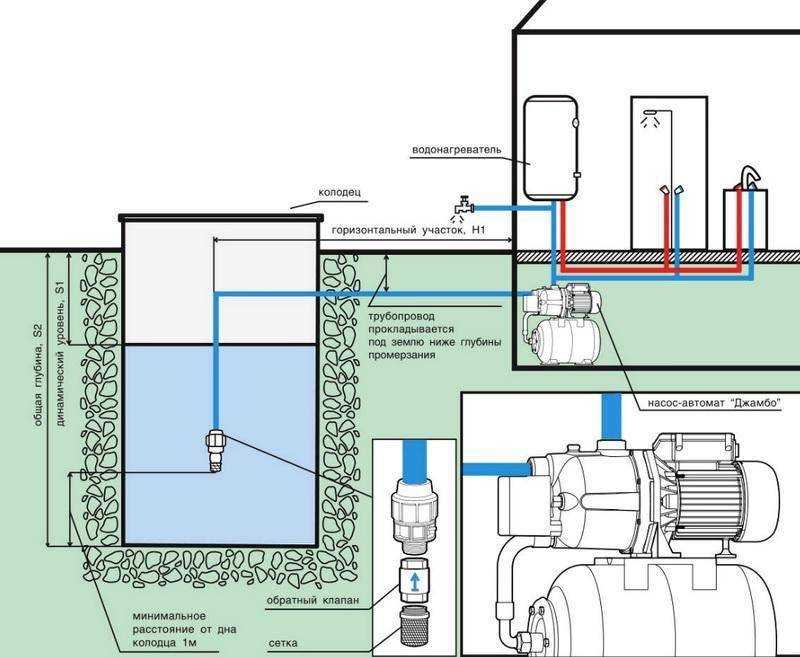

Выбор места под станцию водоснабжения

Данный выбор во многом зависит от параметров гидронасоса. Через каждые десять метров его прохождения через горизонтальную трубу понижается его всасывающие характеристики. Например, для выкачивании воды с глубины более 10 метров могут подойти только определённые модели насосовю

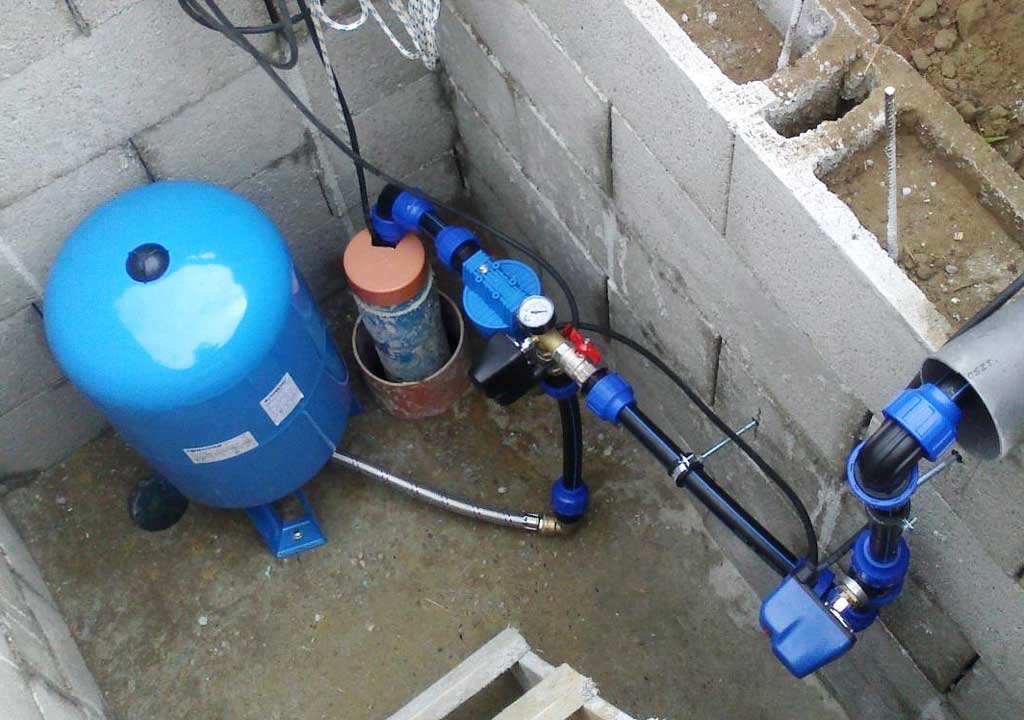

Автоматическую станцию для водоснабжения следует устанавливать в таких местах:

• в кессоне, рядом со скважиной;
• в отдельном павильоне для насосов;
• в подвале.

Если вы выбрали наружный стационарный насос, проложите от кессона напорную трубу до коттеджа. Причём, труба должна пролегать ниже мёрзлого грунта. Это действительно имеет смысл, если трубопровод используется круглый год, Если вам нужно проложить трубы только на летний период, глубины в 40-60 см будет вполне достаточно, либо прокладку можно осуществить и вовсе на поверхности.

Если вы собрались производить монтаж станции на цокольном этаже или вообще в подвале, можете не беспокоиться о том, что в зимние холода насос может замёрзнуть. Требуется проложить трубу ниже линии замерзания грунта, и проблема будет решена.

Бурение скважины можно производить и прямо дома, для уменьшения протяжённости трубопровода. Вопрос состоит только о возможности такого шага в различных частных домах и коттеджах.

Если вы хотите установить станцию в специальную отдельную пристройку, учитывайте, что это подходит только для тёплых сезонов. В противном случае, в эту пристройку придётся проводить отдельную отопительную систему, а лучше сразу устанавливать оборудование в отапливаемом доме.

Оценка давления гидроаккумулятора

Чтобы сантехника в вашем частном доме работала как следует, напор воды должен быть не менее 1,4-2,6 атмосфер. Для того, чтобы продлить срок службы мембраны в гидроаккумуляторе, установите в нём давление примерно на 0,2 или 0,3 атмосфер выше, чем в водопроводе.

По стандарту водопровод, устанавливаемые в частном доме должен иметь уровень давления в 1,5 атмосферы. Это значение и следует иметь в виду, если вы настраиваете для работы гидробак. Если у вас более габаритное жильё, увеличьте давление таким образом, чтобы вода смогла дойти до самых дальних кранов в доме, по сравнению с главным стояком.

Для этого следует производить довольно замысловатые расчёты по части гидравлики, прикидывать какое у вас количество и виды устройств сантехники. Однако мы можем представить для вас и более упрощённую и лёгкую формулу:

(H+6)/10,

где H является высотой от насоса до точки разбора воды на самой большой высоте. Если получившиеся показатели превысят реальные значения у сантехники и других бытовых приборов, при таком давлении они сломаются. Вам придётся подобрать какую-либо иную схему для разведения труб водопровода.

Какие могут возникнуть неполадки у станции водоснабжения?

Если насос практически сразу выключается после включения, вам следует тут же проверить, какова величина давления воздуха в аккумуляторе. Если мембрана аккумулятора не имеет повреждений, достаточно будет подкачать насос. Иначе, вам придётся обращаться за помощью в сервисный центр.

Если на ниппеле воздушного клапана появились капли воды, тут же отсоединяйте аккумулятор от системы водопровода, так это является непосредственным признаком того, что мембрана повреждена. А менять для исправности всей системы её придётся, так или иначе.

Если насос вообще не хочет включаться, проверьте регулирование реле давления. Иногда оно может быть настроено на слишком высокую величину. Также воздух может проникнуть в сам шланг для всасывания воды, после чего срабатывает защита от сухого хода.

Плюсы насосной установки, оснащённой гидробаком

Насос – это практически необходимый компонент для системы водоснабжения, служащий для транспортировки воды в ваш коттедж из колодца либо скважины. Затем, непосредственно в самом доме, раздача воды осуществляется через бак, либо гидроаккумулятор. Или опять же, с помощью самого насоса.

При использовании для транспортировки и раздачи воды по дому только одного насоса, вы рискуете остаться без воды совсем, если на данный момент будет отсутствовать электроэнергия. Кроме того, в данной ситуации будет постоянно происходить включение и выключение насоса, что приведёт к резкому уменьшению срока его эксплуатации.

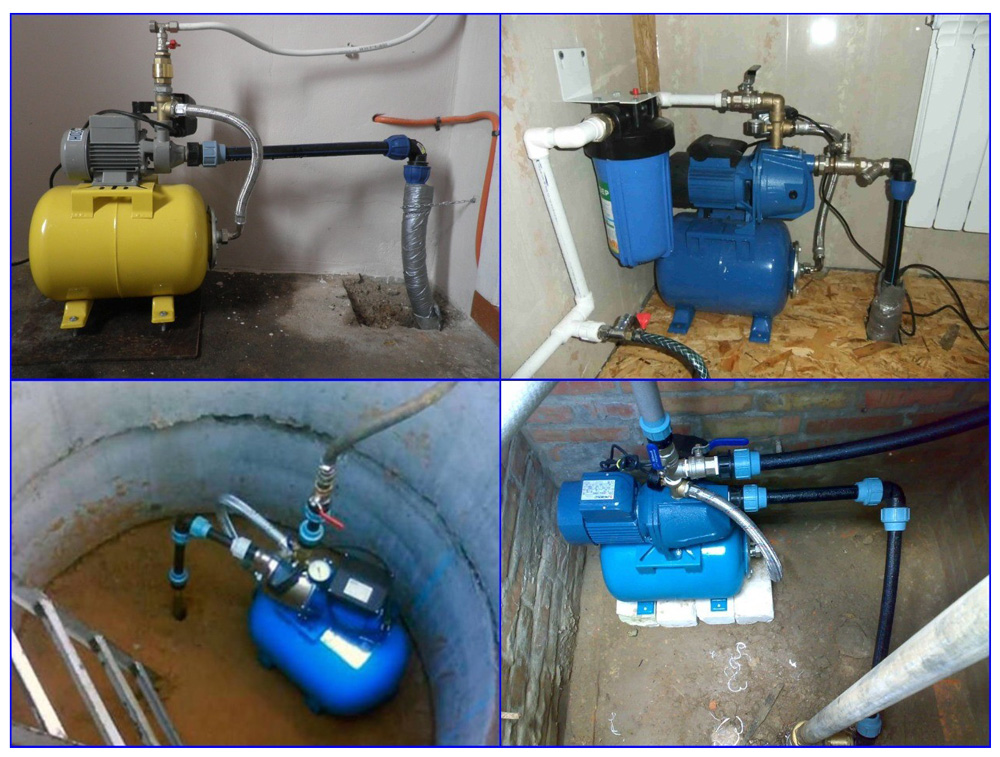

Насосная станция с гидробаком

Чтобы уменьшить нагрузку на насос, а также сделать свой дом более безопасным в случае аварии в электросетях, добавьте в свою систему, снабжающую водой ваш загородный коттедж, ещё один накопитель. Первый вариант – это водонапорный бак с самотёком или гидроаккумулятор, поддерживающий водяной напор в сети. Другое название гидроаккумулятора – гидробак.

Вариант с гидробаком — наиболее комфортный и распространённый. В такой системе поддерживается сила напора в трубах, при этом, включение насоса происходит только тогда, когда следует заполнить водой ёмкость. Вода подаётся с использованием сжатого воздуха.

Автоматические насосные станции Unipump

Насосная станция Unipump

Unipump является достаточно известной маркой по производству насосных автоматических станций. У компании имеется ряд довольно перспективных линеек, таких как AUTOJET L и AUTO JS.

В основе моделей данных линеек мы имеем дело с станцией, в основе который лежит поверхностный насос, центробежный, оснащённый встроенным эжектором, а также гидроаккумулятором, ёмкость которого, в зависимости от модели, может составлять 5, 24 и 50 л. Подача воды производится из колодцев и скважин, давления поддерживается встроенной автоматикой станции.

Автоматические насосные станции Grundfos

Насосная станция Grundfos

Grundfos – ещё один знаменитый мировой бренд, производящий автоматические насосные станции. Модели насосов данного бренда MQ и JPBooster используются в целях подачи воды и увеличения давления в загородных частных коттеджах.

Про вторую линейку насосов следует отметить, что они устойчивы к образованию коррозии и имеет хорошую тепловую защиту, встроенную в сам насос. Для обеспечения водой частные дома небольшой площади – это самый лучший вариант.

Используются в частных домах и фермах. Насосы издают мало шума, не требовательны к техническому обслуживанию, легко монтируются и используются.

Автоматические насосные станции Wilo

Насосная станция Wilo

Станции от компании Wilo просто созданы для использования на садовых участках. Ёмкость мембранного бака может составлять до 50 л, что способствует снижению постоянного включения и выключения насоса и интенсивности гидроударов. Данные насосы сделаны из высококачественной нержавеющей стали и имеют устойчивость к образованию коррозии.

Итог

По итогу, можно сказать, что только один недостаток есть у подобных систем – зависимость от электроэнергии. Бак, в котором аккумулируется вода, имеет максимальный объём в 50 литров, что довольно немного, поэтому включение и отключение насоса случается значительно чаще, чем следовало бы.

В случае отсутствия электричества запасы воды могут быстро иссякнуть. Хорошим решением в данной ситуации будет автономный генератор.
