Распайка электрических коробок: Распайка коробки

Распайка коробки

 Расключение коробок

   Расключение  распределительной коробки (Распайка) производится опытным специалистом. Согласно ПЭУ, электрические соединения проводов должны выполняться только в распределительных коробках.

Обратившись в нашу компанию вы можете быть уверенны в надежности, качестве, долговечности данной работы. Мы предоставляем гарантию на распайку распределительных коробок 5 лет.  Очень часто можно встретить некачественное соединение проводов, из-за чего может произойти пожар, или просто пропадет напряжение в квартире, доме или на производстве. Помните, что сейчас «специалистов» очень много, но качественную распайку коробки выполнят не многие.

Распайка коробки

Расключение распределительных коробок осуществляется несколькими способами:
Пайка, опрессовка, сварка, использование клемм, Зажимов. Все эти способы можно использовать при расключении распределительных коробок. Самым надежным способом считается опрессовка и сварка, однако это занимает больше времени и требует специального оборудования и опыта.

Коммутация сети

Коммутация это процесс переключения в электрических цепях при замыкании или размыкании различных участков цепи. Каждый элемент электрической цепи (Розетка, выключатель, светильник) сводится в распределительную коробку. Потом в этой распределительной коробке необходимо соединить провода в нужном соотношении, чтобы выключатель был выключателем, а не розеткой и наоборот. Для этого нужно руководствоваться ПУЭ.

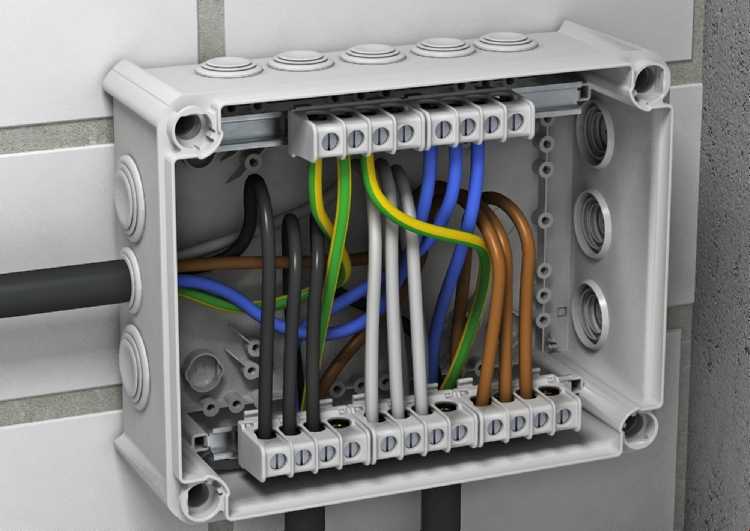

Распайка проводов в коробке

Основной шаблон действий при распайки проводов.

— Заводим кабеля в распределительную коробку (от розеток, выключателя, светильника, питающей линия)

— Обрезаем лишнюю длину кабеля (оставляем примерно 15-20 см)

— Снимаем верхний слой изоляции кабеля до основания коробки

— Снимаем изоляцию проводов нужной длины (примерно для клемм типа Wago 1,5-2 см, для скрутки-5 см)

— Производим соединение проводов согласно схемы

— Укладываем соединения в распределительную коробку и закрываем крышкой

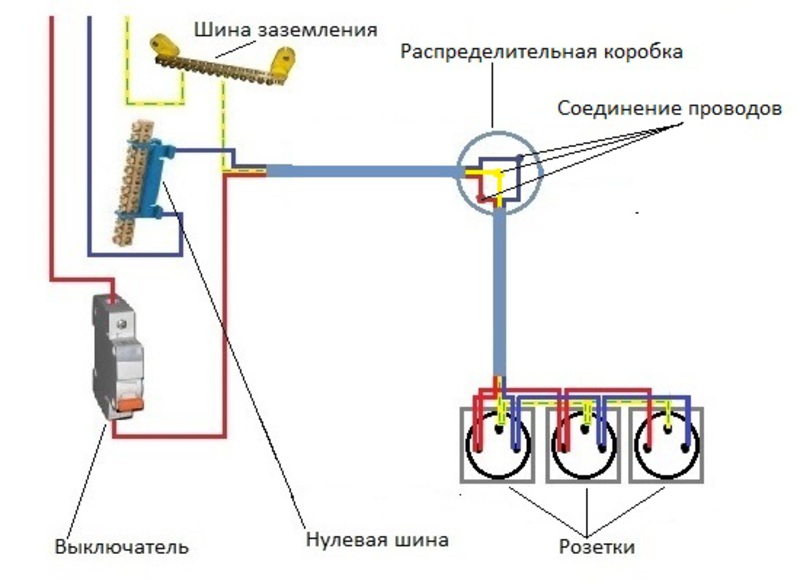

Вот например стандартная схема

 Схема коммутации

При расключении коробок руководствуйтесь электрической схемой. Как правило стандартный трехжильный кабель имеет следующую расцветку: белый, синий, желто-зеленый, где

белый-фазный проводник и обозначается как «L»

синий-нулевой проводник и обозначается как «N»

желто-зеленый-заземляющий проводник  обозначается как «PE»

Самый оптимальный способ будет при расключении коробок — это скрутка с использованием ЗАЖИМА СИЗ (самоизолирующий зажим) он будет поддерживать скрутку в надежном соединении при максимальных нагрузках.

Распайка электрических коробок

 Расключение распределительных коробок требует особого внимания и должно производиться квалифицированным электриком. После выполнения электромонтажных работ рекомендуем Вам проверить на максимальной нагрузке данную группу (автомат на котором сидит питание коробки). В случаи некачественного расключения на высоких нагрузках вы можете обнаружить запах, искрение, моргание света и другие видимые дефекты из-за некачественного соединения проводов.

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.
• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.
• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.
• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

• Причины мерцания света в квартире

• Правила монтажа электропроводки в доме самостоятельно

• Как выбрать электрические кабеля и провода

• Как сделать ввод электричества в частный дом своими руками

Как снять коробку с розеткой со стены | Домашние руководства

Автор SF Gate Contributor Обновлено 2 июля 2021 г.

После извлечения электрической розетки у вас остается неиспользуемая электрическая коробка, но она не пуста. Провода, которые питали розетку, все еще там, как и провода, ведущие к устройствам дальше по цепи. Самый практичный, утвержденный кодом способ сохранить эти устройства подключенными — это оставить коробку на месте и соединить соединения внутри нее. Однако, если вы удаляете всю цепь или если розетка находилась в конце линии, вы можете вытащить коробку. Сложность работы зависит от того, идет ли речь о черновой обработке или переделке коробки.

1. 1.

   Отсоедините розетку, если вы еще этого не сделали, сначала отключив выключатель, управляющий включенной цепью. Дважды проверьте, не поступает ли электричество в розетку с помощью бесконтактного тестера цепи, советует The Kim Six Fix. Отвинтите накладку с помощью отвертки, затем отвинтите розетку от коробки. Отсоедините провода — самый быстрый способ — перерезать их кусачками — и снимите розетку.

2. 2.

   Отсоедините кабель цепи от электрощита, если вы не планируете его оставлять. Если вам неудобно работать в панели, попросите электрика сделать эту часть работы. Оставьте кабель подключенным, если вы планируете обойти розетку.

3. 3.

   Сломайте пластиковые выступы на задней стороне коробки с помощью отвертки, чтобы кабели легко скользили, затем вытяните кабель цепи, если вы снимаете цепь. Вы можете достать его, зайдя на чердак или в подвал и протянув его через верх или низ настенной пластины. Если вы не можете этого сделать, просто вытолкните его из коробки.

4. 4.

   Осмотрите коробку. Если вы видите 1/2-дюймовый фланец снаружи с винтом сверху и снизу, это коробка для переделки, говорит Family Handyman. Ослабьте винты отверткой, потянув за коробку другой рукой. В какой-то момент пластиковые анкеры, удерживающие его на стене, освободят его, и вы сможете его вытащить.

5. 5.

   Вырежьте отверстие вокруг коробки с помощью пилы для гипсокартона, если это не ремонтная коробка. Сделайте размеры отверстия на 2 или более дюймов больше, чем коробка, чтобы вы могли получить доступ к гвоздям, крепящим коробку к стене. Вытащите гвозди монтировкой или плоскогубцами и снимите коробку.

6. 6.

   Прикрепите кабель цепи к стойке с помощью скоб, чтобы он не мешал, если вы не можете его вытащить. Перед тем, как закончить работу, обязательно отрезайте другой конец, чтобы кабель пришел в негодность. Таким же образом обрежьте и закрепите любой кабель, отходящий от розетки.

7. 7.

   Заделайте дыру свежим гипсокартоном. Вырежьте скобу из 1/2-дюймовой фанеры, перекрывающую отверстие, прикрепите ее к задней части гипсокартона и закрутите винты для гипсокартона спереди, чтобы закрепить ее. Прикрутите заплатку для гипсокартона к скобе с помощью шурупов для гипсокартона, затем прикрепите ее бумажной лентой, используя 4-дюймовый нож для гипсокартона. Покройте его двумя или более слоями шпатлевки.

   Things You Will Need

   • Noncontact circuit tester

   • Screwdriver

   • Wire snippers

   • Drywall saw

   • Pry bar

   • Pliers

   • Wire staples

   • Молоток

   • Фанера 1/2 дюйма

   • Гипсокартон

   • Шурупы для гипсокартона

   • Лента для гипсокартона

   • Шовная смесь для гипсокартона

   • 4-дюймовый нож для гипсокартона

   Наконечник

   разъем на каждый набор скрученных вместе проводов. Вставьте провода в коробку и привинтите прочную накладку.

Каталожные номера

• Семейный мастер на все руки: примерка электропроводки
• Исправление Kim Six: замена электрических розеток с помощью разъемов QuickWire (Push-In)

Советы

• разъем провода на каждый набор скрученных вместе проводов. Вставьте провода в коробку и привинтите прочную накладку.

Как снять прибитую распределительную коробку [5 шагов для мастеров-любителей]

Лучший способ снять прибитую распределительную коробку — сначала отключить питание цепи, к которой подключена розетка. Это убережет вас от поражения электрическим током во время работы. Затем определите расположение шпильки, к которой прибита коробка. После того, как вы нашли шпильку, используйте плоскогубцы или отвертку, чтобы немного приподнять коробку от шпильки. Оттуда вы можете просунуть ножовочное полотно между коробкой и стойкой, чтобы обрезать гвозди. После этого останется только снять коробку со стены.

Содержание

5 простых шагов для снятия прибитой распределительной коробки

Приведенные ниже шаги разработаны с учетом настенной коробки для выключателя света или розетки. Однако большинство из тех же принципов можно применять независимо от того, какой тип коробки вы удаляете. Если вам нужно снять коробку для потолочного светильника или потолочного вентилятора, используйте некоторые из тех же методов, чтобы отсоединить коробку, прибитую к потолочной балке.

Отключение питания в розетке

Прежде чем пытаться снять распределительную коробку, убедитесь, что питание коробки отключено. Найдите панель выключателя вашего дома и выключите выключатель, который подает питание на коробку. После отключения того, что вы считаете правильной цепью, проверьте провода с помощью тестера цепи. Если провода в коробке все еще находятся под напряжением, отключите другие цепи, пока провода не станут безопасными для работы.

• Выключите автоматический выключатель, контролирующий подачу электричества на провода в распределительной коробке.
• Используйте этот тестер цепи, чтобы убедиться, что провода в коробке обесточены.
• Никогда не пытайтесь снять распределительную коробку, к которой подключено электричество.

Никогда не выполняйте работы с распределительной коробкой, к которой подключено напряжение. Использование металлических инструментов для снятия распределительной коробки может привести к поражению электрическим током. Перед началом работы всегда проверяйте провода и убедитесь, что они обесточены.

Найдите стойку

Настенные коробки для выключателей и розеток обычно прибивают к вертикальной стойке стены во время строительства дома. В большинстве случаев шпилька находится с правой стороны коробки. Однако иногда вы столкнетесь с уникальной установкой. Ощупайте края коробки, чтобы найти положение шпильки по отношению к коробке.

• Вставьте отвертку по краям коробки, чтобы найти шпильку, к которой прибита коробка.
• В подавляющем большинстве случаев шпилька находится справа от коробки.
• Шляпки гвоздей не будут видны в проводном отсеке распределительной коробки.

Не ожидайте увидеть шляпки гвоздей внутри самой коробки. Вместо этого обычно есть один гвоздь выше и один гвоздь ниже отсека проводки.

Подденьте распределительную коробку от стойки

С помощью плоской отвертки, плоскогубцев или небольшого монтировки отсоедините распределительную коробку от стойки. Вам нужно всего лишь отодвинуть коробку от шпильки на долю дюйма, поэтому не беспокойтесь, если коробка упрямится. Вам просто нужно создать достаточно места, чтобы вы могли просунуть ножовочное полотно между коробкой и шпилькой.

• Вставьте отвертку, плоскогубцы или другой инструмент для поддевания между коробкой и шпилькой.
• Снять коробку со шпильки. Все, что вам нужно сделать, это зазор, достаточный для ножовочного полотна.
• Ничего страшного, если распределительная коробка сломается или треснет.

Не беда, если коробка треснет или сломается при снятии. Ты все равно избавился от старой коробки. На самом деле, один из хороших способов избавиться от старых пластиковых коробок для розеток — это разбить коробку на части, вытащить их, а затем срезать гвозди заподлицо со шпилькой.

Используйте ножовку для обрезки гвоздей

Вставьте лезвие ножовки в зазор между стойкой и коробкой. Теперь вы можете обрезать гвозди, которые крепят коробку к стойке. Там должен быть один гвоздь в верхней части коробки и один в нижней части. Мини-ножовка справится с работой всего за пару минут.

• Вставьте лезвие этой мини-ножовки в зазор между стойкой стены и распределительной коробкой.
• Ножовкой обрежьте гвозди сверху и снизу коробки.
• Чтобы быстрее обрезать гвозди, используйте сабельную пилу.

Для еще более быстрого варианта используйте сабельную пилу (Sawzall), оснащенную лезвием для резки металла. Он прорежет каждый ноготь за считанные секунды.

Milwaukee 48-22-0012 Компактная ручная ножовка по металлу с заменой лезвия без инструментов (10-дюймовое лезвие в комплекте)

Купить сейчас

Check Home Depot

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без каких-либо дополнительных затрат для вас.

Снимите коробку

Когда гвозди, крепящие соединительную коробку к шпильке, оторвутся, коробка должна отсоединиться. Вам просто нужно вытащить коробку из стены. Наиболее важной частью этого процесса является осторожное вытягивание проводов через заднюю часть коробки, чтобы предотвратить их повреждение или изнашивание.

• Будьте осторожны, чтобы не повредить и не сломать провода при снятии распределительной коробки со стены.
• Если снять коробку сложно, увеличьте отверстие в стене или разрежьте коробку на части.

Если из-за размера или формы коробки извлечение затруднено, вы можете увеличить отверстие в гипсокартоне. Либо разрежьте коробку на части плоскогубцами или ножницами, чтобы снять ее со стены.

Как снять распределительную коробку с гвоздями?

Чтобы быстро и легко снять прибитую распределительную коробку:

• Выключите выключатель, подающий питание на провода в коробке.
• Осмотрите коробку, чтобы определить, с какой стороны находится шип.
