Регулятор температуры электронный РТ-330 с датчиком температуры TST05-2,0 (-50 до +40)
Регулятор температуры электронный РТ-330 с датчиком температуры TST05-2,0 (-50 до +40)
100035751000
- Описание
- Характеристики
Регулятор температуры электронный предназначен для управления простыми антиобледенительными системами кровли и открытых площадей.
Особенности и преимущества
• Работа в диапазоне температур -15 °С … +5 °С
• Рекомендуемая настройка нижней границы температуры поддержания в диапазоне -15 °С … 0 °С
• Индикация состояния нагрева и наличия питания
• Управление резистивной нагрузкой до 16А (220В) через собственные контактные реле
• Напряжение питания ~220 В 50 Гц
• Крепление на DIN-рейку
• Экономия электроэнергии до 30%
• Поддержание заданной температуры без дополнительной настройки
• Подключение проводов через клеммные контакты под винт
Регулятор температуры электронный РТ-330 входит в состав систем электрообогрева дорожек, ступенек,
пандусов для предотвращения образования на них наледи, а также для систем обогрева кровли для предотвращения
закупорки льдом элементов водосточной системы и обеспечения канала для стока талой воды.
Это регулятор температуры, используемый преимущественно для управления простыми антиобледенительными
системами.
Регулятор постоянно контролирует температуру наружного воздуха при помощи внешнего датчика температуры.
При попадании текущего значения температуры в установленный температурный диапазон, регулятор коммутирует
встроенное реле (16 А, 250 В). При выходе температуры из установленного температурного диапазона,
контакты реле размыкаются. Плюсовая граница температурного диапазона устанавливается при изготовлении
на +5 °С и регулировке не подлежит. Минусовая граница температурного диапазона может быть установлена
пользователем при помощи рукоятки подстройки, расположенной на лицевой панели прибора, в интервале
от -15 до 0 °С.
При выходе за пределы регулирования температуры (от -15 до +5 °С), прибор блокирует цепь включения
обогрева. Это связано с тем, что при температурах выше +5 °С и ниже -15 °С образование наледи маловероятно.
Кроме того, при температурах ниже -15 °С установленной мощности нагревательных секций может не хватить
для полного превращения атмосферных осадков в воду, а частичное их подтапливание при низких температурах
может привести к образованию наледи.
Характеристики датчика температуры:
Степень пылевлагозащиты: IP65
Диапазон измерений -50°C…+40°C
Точность измерений: 1°С
Тип чувствительного элемента: NTC аналоговый 1 кОм/25°С
Совместим с регуляторами температуры: РТ-330
Количество проводников в кабеле подключения: 2 жилы
Диаметр: датчика/кабеля: 10/8 мм
Питание | ~ 220 В (+10% / -15%) / 50 Гц |
Допустимая температура окружающей среды | от + 5°C до + 45°C |
Способ подключения | Подключение проводов через клеммные контакты под винт |
Тип монтажа | в шкаф на DIN-рейку, 2 модуля |
Масса | 110 г |
Размеры | 35 х 90 х 58 мм |
Потребляемая мощность | не более 0,5 Вт |
Степень пылевлагозащиты | IP20 |
Пределы регулирования | от –15°С до 0°С |
Максимальный ток нагрузки | 16А |
Гарантия | 2 года |
Вес | 110 г |
Страна изготовитель | Россия |
Артикул | 2029671 |
Регулятор температуры двухступенчатый МК-115
Описание Регулятор температуры двухступенчатый МК-115
Цифровой двухступенчатый терморегулятор МК-115.
Техническое описание и инструкция по эксплуатации
Принцип работы:
Работа терморегулятора основана на управлении двумя ступенями нагревателя посредством встроенных реле. Если температура в зоне регулирования ниже нижней уставки, включены 2 реле нагрева (обе ступени нагревателя), при повышении температуры выше нижней уставки (но ниже верхней уставки) одно реле отключается, второе остается включенным (одна ступень нагревателя), если температура повышается выше верхней уставки, отключается и второе реле нагрева (нагреватель полностью отключен). При понижении температуры включение нагревателей происходит в обратном порядке: если температура в зоне регулирования ниже верхней (но выше нижней уставки) одно реле включается, второе остается отключенным (одна ступень нагревателя), если температура понижается ниже нижней уставки, включается и второе реле нагрева (обе ступени нагревателя включены).
Порядок работы
При включении прибора в сеть индикатор сначала обнуляется, а по истечению двух секунд индицирует текущую температуру в рабочей зоне датчика температуры. Если датчик неисправен или отсутствует, на индикатор выводятся символы E 1.0 При первом нажатии на кнопку «УСТАВКА» индикатор замигает с низкой частотой и про-индицируется уставка Tmin, т.е. температура, ниже которой включается первая ступень нагревателя. Нажатием кнопок «БОЛЬШЕ» или «МЕНЬШЕ» можно установить нижнюю уставку температуры Tmin. При втором нажатии на кнопку «УСТАВКА» индикатор замигает с повышенной частотой и про-индицируется уставка Tmax, т.е. температура, ниже которой включается вторая ступень нагревателя. Нажатием кнопок «БОЛЬШЕ» или «МЕНЬШЕ» можно установить верхнюю уставку температуры Tmax. При третьем нажатии на кнопку «УСТАВКА» индикатор переходит в режим индикации рабочей температуры, о чем свидетельствует ровное горение индикатора. Если прибор оставить в режиме «УСТАВКА», то по истечению 5 сек он автоматически перейдет в режим индикации рабочей температуры. В процессе работы устройство автоматически запоминает минимальную и максимальную температуру в специальных регистрах памяти. Дискретность температур равна 0,1 град. Сброс этих значений производится одновременным нажатием на кнопки «БОЛЬШЕ» и «МЕНЬШЕ» — в регистры минимальной и максимальной температуры запишется текущая температура. Если в процессе работы температура будет меняться, то в регистры минимальной и максимальной температуры запишутся соответственно нижняя и верхняя границы температуры. Когда прибор находится в режиме индикации температуры, при нажатии на кнопку «БОЛЬШЕ» индицируется верхняя граница температур за весь период времени после сброса, а при нажатии на кнопку «МЕНЬШЕ» индицируется нижняя граница температур за этот же период.
Подключение нагрузки
Подключение нагрузки осуществляется через «сухие» замыкающие контакты исполнительных реле (клеммы 3,4 — замыкающий контакт исполнительного реле 1, клеммы 5,6 — замыкающий контакт исполнительного реле 2). Контакты реле включаются в разрыв питания нагрузки (нагревателей). Внимание!!! Подключение нагрузки необходимо производить при отключенном питании! Подключение нагрузки мощностью более 2 кВт производится через промежуточный контактор или магнитный пускатель!
Общие положения
Терморегуляторы серии МК соответствуют ТУ 4211-001-12138755-2007,
сертификат соответствия N РОСС RU.AE81. B07209
Основные функции устройства:
1. Питание — сеть 220В 50Гц
2. Диапазон рабочих температур -55 +125С
3. Дискретность индикации 0,1С
4. Два встроенных реле для подключения двухступенчатого нагревателя (активная нагрузка 220В до 5А)
5. Цифровая индикация температуры
6. Цифровое задание диапазона регулировки температуры (сохраняется при отключении питания)
7. Запоминание минимальной и максимальной температуры
Схема подключения устройства.
Оставить отзыв о «Регулятор температуры двухступенчатый МК-115»
Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.
Ваше имя:* | |
Заголовок:* | |
Оценка товара: | |
Достоинства: | |
Недостатки: | |
Комментарий:* | |
В целом Ваш отзыв: | Положительный Отрицательный |
Обзор регуляторов температуры | Промышленная автоматизация OMRON
Ведущий контент
Эти контроллеры получают сигналы датчиков и управляют нагревателями или другими устройствами для поддержания заданной температуры. Их также можно использовать для контроля влажности, давления и расхода. OMRON также предлагает датчики температуры и влажности.
Основное содержание
Что такое регулятор температуры?
Контроллер температуры — это устройство, которое используется для управления нагревателем или другим оборудованием путем сравнения сигнала датчика с заданным значением и выполнения расчетов в соответствии с отклонением между этими значениями. Устройства, которые могут обрабатывать сигналы датчиков, отличные от температуры, такие как влажность, давление и скорость потока, называются контроллерами. Электронные контроллеры специально называются цифровыми контроллерами.
Верх страницы
Контроль температуры
Контроллеры температуры контролируют температуру таким образом, чтобы значение процесса было таким же, как уставка, но реакция будет отличаться из-за характеристик контролируемого объекта и метода управления контроллером температуры. Как правило, от регулятора температуры требуется реакция, показанная на рис. (2), при которой уставка достигается как можно быстрее без перерегулирования. Существуют также случаи, такие как показанный на рисунке (1), где реакция быстро увеличивает температуру, даже если требуется ее превышение, и случай, показанный на рисунке (3), где требуется реакция на медленное увеличение температуры.
(1) Реакция, при которой значение процесса стабилизируется на заданном значении, при этом постоянно выходит за пределы допустимого диапазона
(2) Правильная реакция
(3) Реакция, при которой значение процесса медленно достигает заданного значения
Верх страницы
Пример конфигурации контроля температуры
В следующем примере описывается базовая конфигурация для контроля температуры.
Верх страницы
Принцип работы регулятора температуры
На следующем рисунке показан пример системы управления с обратной связью, используемой для регулирования температуры.
Основные части системы управления с обратной связью встроены в контроллер температуры. Можно построить систему управления с обратной связью и контролировать температуру, комбинируя контроллер температуры с контроллером и датчиком температуры, которые подходят для контролируемого объекта.
Конфигурация системы управления с обратной связью
Верх страницы
Характеристики объекта управления
Перед выбором регулятора температуры или датчика температуры необходимо понять тепловые характеристики контролируемого объекта для правильного контроля температуры.
Верх страницы
Методы управления
[Действие управления ВКЛ/ВЫКЛ]
Как показано на графике ниже, если значение процесса ниже уставки, выход будет включен, и на нагреватель будет подаваться питание. Если технологическое значение выше уставки, выход будет отключен, и питание нагревателя будет отключено. Этот метод управления, при котором выход включается и выключается в зависимости от уставки для поддержания постоянной температуры, называется действием управления ВКЛ/ВЫКЛ. При этом действии температура регулируется двумя значениями (т. е. 0 % и 100 % заданного значения). Поэтому операцию еще называют двухпозиционным регулирующим действием.
[Действие P (Пропорциональное управление)]
Р-действие (или действие пропорционального управления) используется для вывода управляемой переменной (выходной управляющей переменной), которая пропорциональна отклонению, чтобы уменьшить отклонение между значением процесса и заданным значением. Зона пропорциональности устанавливается в центре уставки, а выход определяется по следующим правилам.
Управляемая переменная, пропорциональная отклонению, выводится, когда значение процесса находится в пределах пропорционального диапазона.
100% управляющая переменная выводится, когда значение процесса ниже зоны пропорциональности.
Регулируемая переменная 0% выводится, когда значение процесса выше пропорционального диапазона.
Более плавное управление, чем управление ВКЛ/ВЫКЛ, возможно, поскольку выход постепенно изменяется вблизи заданного значения в соответствии с отклонением. Однако, если температура регулируется только пропорциональным действием, она стабилизируется на температуре, которая отличается от уставки (смещения).
Примечание. Если регулятор температуры с диапазоном температур от 0°C до 400°C имеет зону пропорциональности 5%, ширина зоны пропорциональности будет преобразована в диапазон температур 20°C. В этом случае полный выход остается включенным до тех пор, пока значение процесса не достигнет 90°C, и выход периодически выключается, когда значение процесса превышает 90°C, при условии, что уставка равна 100°C. Когда значение процесса равно 100°C, не будет разницы во времени между периодом ВКЛ и периодом ВЫКЛ (т. е. выход включается и выключается 50% времени).
[И-действие (интегральное управляющее действие)]
Действие I (или интегральное действие) увеличивает или уменьшает регулируемую переменную в зависимости от размера и продолжительности отклонения.
Температура стабилизируется на уровне температуры, отличной от уставки (смещения) только за счет пропорционального действия, но отклонение с течением времени будет уменьшаться, а значение процесса будет таким же, как уставка, за счет сочетания пропорционального и целостные действия.
[Действие D (Действие производного управления)]
D-действие (или производное действие) обеспечивает управляемую переменную в ответ на резкие изменения значения процесса из-за таких факторов, как внешнее возмущение, так что управление быстро возвращается к исходному состоянию. Пропорциональное и интегральное действия корректируют результаты контроля, поэтому реакция на резкие изменения задерживается. Действие производной компенсирует этот недостаток и обеспечивает большую управляемую переменную для быстрых внешних возмущений.
[ПИД-регулятор]
ПИД-регулирование представляет собой комбинацию пропорционального, интегрального и дифференциального регулирования. Здесь температура регулируется плавно за счет пропорционального регулирования без скачков, автоматическая регулировка смещения осуществляется за счет интегрального управления, а быстрая реакция на внешнее возмущение становится возможной за счет дифференциального управления.
[Два ПИД-регулятора]
Обычное ПИД-регулирование использует один блок управления для управления реакцией контроллера температуры на заданное значение и на внешние помехи. Следовательно, реакция на уставку будет колебаться из-за перерегулирования, если большое значение придается реагированию на внешние возмущения с параметрами P и I, установленными на малые значения, и параметром D, установленным на большое значение в блоке управления. С другой стороны, контроллер температуры не сможет быстро реагировать на внешние возмущения, если большое значение придается реагированию на уставку (т. е. параметры P и I установлены на большие значения). Это делает невозможным удовлетворение обоих типов ответа в данном случае.
Два ПИД-регулятора обеспечивают хорошую реакцию как на заданное значение, так и на внешнее возмущение.
ПИД-регулятор
(1)
Реакция на уставку будет медленной, если реакция на внешнее возмущение улучшена.
(2)
Реакция на внешнее возмущение будет медленной, если реакция на уставку улучшена.
Два ПИД-регулятора
(3)
Управляет как уставкой, так и реакцией на внешнее возмущение.
Верх страницы
Что такое датчик температуры?
Датчик температуры измеряет температуру в месте, где требуется контроль температуры. Он преобразует температуру в физическую величину напряжения или сопротивления и выводит ее.
Верх страницы
Категории измерения температуры
Существует две категории измерения температуры, как описано ниже.
Верх страницы
Термопара
Принцип
Термопара представляет собой датчик температуры, в котором используется явление (т. е. эффект Зеебека), создающее термоэлектродвижущую силу в соответствии с разницей температур между соединенным концом и открытым концом различных типов металлов, соединенных друг с другом на одном конце . Сочетание металлов с высокой и стабильной термоэлектродвижущей силой называется термопарой.
Термопары широко используются в промышленности.
Закон промежуточных температур и закон промежуточных металлов
Величина разности потенциалов определяется двумя разными материалами металлических проводов и разницей температур между спаем термопары (т. е. горячим спаем) и эталонным спаем (т. е. холодным спаем). Любая разница в температуре между ними не имеет значения (закон промежуточных температур). Также не будет эффекта, если между ними будут разные типы металлов, если нет разницы в температуре (Закон промежуточных металлов).
Типы термопар
Среди термопар типы K, E, J и T используют неблагородные металлы, а типы B, R и S используют благородные металлы.
Тип термопары выбирается в зависимости от температуры измерения, окружающей среды и точности. Однако обычно используются типы K, J и R.
Характеристики разности потенциалов термопары
Компенсационный провод
Если провод датчика температуры термопары не достигает контроллера температуры, а кабель между датчиком и контроллером температуры удлиняется медным проводом, возникает большая ошибка температуры.
Подводящие провода датчика температуры термопары должны быть дополнены компенсационными проводниками.
Компенсирующий проводник представляет собой кабель, который создает почти такую же термоэлектродвижущую силу, что и термопара. Существуют кабели общего назначения (от -20 до 90°C) и термостойкие кабели (от 0 до 150°C), в зависимости от рабочей температуры окружающей среды. Характеристики этих кабелей определяются JIS. Компенсационные проводники доступны для каждого типа термопары. Необходимо использовать компенсирующий проводник, подходящий для термопары.
Верх страницы
Платиновый термометр сопротивления
Термометр сопротивления
В этом устройстве используется постоянная зависимость сопротивления металла от температуры.
Условия, необходимые для материала металлической проволоки:
(1) Высокий температурный коэффициент электрического сопротивления и хорошая линейность
(2) Стабильность
(3) Возможность использования в широком диапазоне температур
Материал, который лучше всего соответствует этим условия — платина.
JIS предписывает только платиновый термометр сопротивления.
Платиновый термометр сопротивления
В этом устройстве используется характеристика платины (Pt), которая вызывает увеличение ее электрического сопротивления пропорционально температуре.
В соответствии с редакцией стандартов JIS 1989 г. платиновые термометры сопротивления, которые соответствовали предыдущим стандартам, назывались JPt, а те, которые соответствовали стандартам 1989 г. и более поздним, назывались Pt, но JPt был отменен в редакции 1997 г. Однако все еще существуют системы, использующие JPt, поэтому контроллеры температуры также поддерживают JPt. Характеристики Pt и JPt разные, поэтому необходимо правильно настроить тип входа терморегулятора.
Типы компенсационных выводов
Сопротивление платинового термометра сопротивления Pt 100 составляет 100 Ом при 0°C, а стандартное отношение сопротивлений (значение R100/R0) 1,3851 низкое, поэтому на него сильно влияет сопротивление компенсирующего подводящего провода.
Как правило, проводка с трехпроводным термометром сопротивления используется для исключения влияния сопротивления компенсирующего провода.
Трехпроводной термометр сопротивления
Один провод сопротивления соединяется с двумя проводами, а другой — с другим проводом, чтобы исключить влияние сопротивления при удлинении подводящих проводов. Все трехпроводные платиновые термометры сопротивления OMRON имеют такую конфигурацию.
Подключение трехпроводных платиновых термометров сопротивления
Скачать PDF (5362 КБ)
Локальная навигация
Компоненты управления
Таймеры
- Регуляторы температуры
Счетчики
Кулачковые позиционеры
Индикаторы цифровой панели
Преобразователи сигналов
- Часто задаваемые вопросы
- Техническое руководство
- Модели с сертификацией стандартов
- Библиотека СИСТЕМА
- Электронное обучение
- Глоссарий по промышленной автоматизации

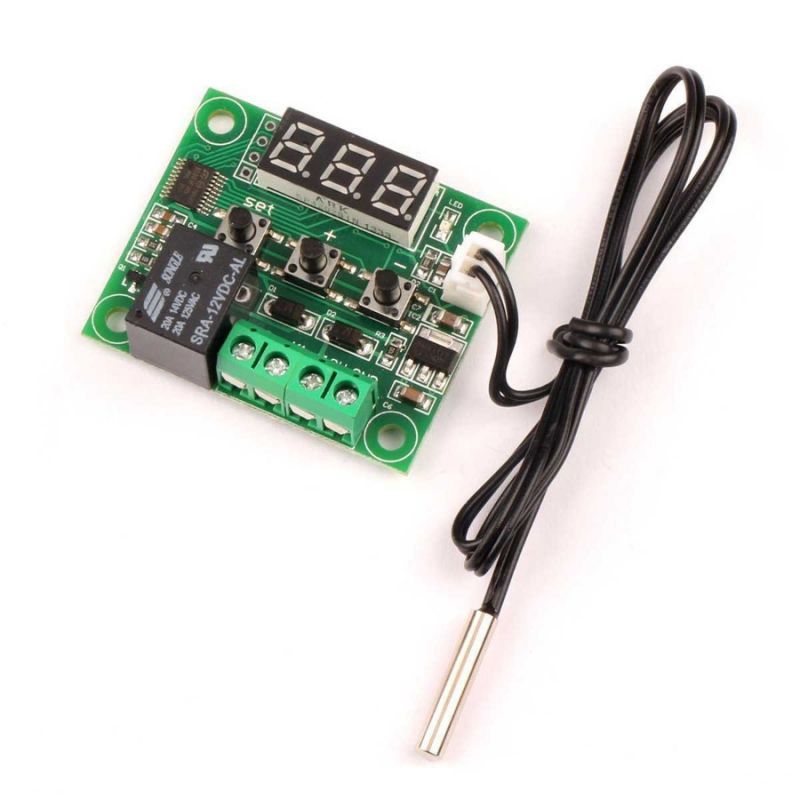

Что такое регуляторы температуры? Типы контроллеров процесса
Как следует из названия, контроллер температуры представляет собой прибор, используемый для контроля температуры, в основном без участия оператора. Контроллер в системе контроля температуры принимает датчик температуры, такой как термопара или RTD, в качестве входных данных и сравнивает фактическую температуру с желаемой контрольной температурой или заданным значением. Затем он предоставит вывод элементу управления.
Хорошим примером может служить приложение, в котором контроллер получает входные данные от датчика температуры и имеет выход, подключенный к элементу управления, такому как нагреватель или вентилятор. Контроллер обычно является лишь частью системы контроля температуры, и при выборе подходящего контроллера следует анализировать и учитывать всю систему.
Узнайте больше о цифровых контроллерах
Какие существуют типы регуляторов процесса или температуры и как они работают?
Существует три основных типа регуляторов процесса: двухпозиционный, пропорциональный и ПИД-регулятор. В зависимости от управляемой системы оператор сможет использовать тот или иной тип для управления процессом.
Двухпозиционный регулятор температуры
Двухпозиционный регулятор температуры представляет собой простейшее устройство управления. Выход устройства либо включен, либо выключен, без промежуточного состояния. Двухпозиционный контроллер переключает выход только тогда, когда температура пересекает заданное значение. Для управления обогревом выход включается, когда температура ниже уставки, и выключается выше уставки.
Поскольку температура пересекает заданное значение, чтобы изменить состояние выхода, температура процесса будет постоянно циклически изменяться, переходя от значения ниже заданного значения к значению выше и обратно. В тех случаях, когда это циклирование происходит быстро, и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется дифференциал включения-выключения или «гистерезис».
Этот дифференциал требует, чтобы температура превышала уставку на определенную величину, прежде чем выход выключится или снова включится. Дифференциал включения-выключения предотвращает «дребезжание» выхода или быстрые непрерывные переключения, если циклическое переключение выше и ниже уставки происходит очень быстро. Двухпозиционное управление обычно используется там, где нет необходимости в точном контроле, в системах, которые не могут справиться с частым включением и выключением энергии, когда масса системы настолько велика, что температура меняется очень медленно, или для температурной сигнализации. Одним из специальных типов управления включением-выключением, используемым для аварийной сигнализации, является контроллер предельных значений. В этом контроллере используется реле с фиксацией, которое необходимо сбросить вручную, и оно используется для отключения процесса при достижении определенной температуры.
Пропорциональное управление
Пропорциональное управление предназначено для устранения циклов, связанных с двухпозиционным регулированием. Пропорциональный регулятор уменьшает среднюю мощность, подаваемую на нагреватель, когда температура приближается к заданному значению.
Это приводит к замедлению нагревателя, чтобы он не превышал заданное значение, а приближался к заданному значению и поддерживал стабильную температуру. Это пропорциональное действие может быть выполнено путем включения и выключения выхода на короткие промежутки времени. Это «пропорциональное распределение времени» изменяет отношение времени «включено» к времени «выключено» для контроля температуры. Пропорциональное действие происходит в «зоне пропорциональности» вокруг заданной температуры.
Вне этого диапазона регулятор температуры работает как двухпозиционный блок с выходом либо полностью включенным (ниже диапазона), либо полностью выключенным (выше диапазона). Однако внутри диапазона выход включается и выключается пропорционально разнице измерения от уставки. В заданном значении (средняя точка пропорционального диапазона) коэффициент включения/выключения выхода составляет 1:1; то есть время включения и время выключения равны. Если температура отличается от уставки, время включения и выключения изменяется пропорционально разнице температур. Если температура ниже заданного значения, выход будет активен дольше; если температура слишком высока, выход будет выключен дольше.
ПИД-регулятор
Третий тип регулятора обеспечивает пропорционально-интегральное и дифференциальное регулирование или ПИД-регулятор. Этот контроллер сочетает в себе пропорциональное управление с двумя дополнительными регулировками, что помогает блоку автоматически компенсировать изменения в системе.
Эти корректировки, интегральные и производные, выражаются в единицах времени; на них также ссылаются их обратные значения RESET и RATE соответственно. Пропорциональные, интегральные и производные члены должны быть индивидуально скорректированы или «настроены» на конкретную систему методом проб и ошибок. Он обеспечивает наиболее точное и стабильное управление из трех типов регуляторов и лучше всего используется в системах с относительно небольшой массой, которые быстро реагируют на изменения энергии, подводимой к процессу.
В этой другой статье более подробно описано, как настроить ПИД-регулятор.
Рекомендуется в системах, где нагрузка часто меняется, и ожидается, что контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или управляемой массы. OMEGA предлагает ряд контроллеров, которые автоматически настраиваются. Они известны как контроллеры автонастройки.
Стандартные размеры
Поскольку регуляторы температуры обычно устанавливаются внутри приборной панели, панель необходимо разрезать для размещения регулятора температуры. Чтобы обеспечить взаимозаменяемость между контроллерами температуры, большинство контроллеров температуры разработаны в соответствии со стандартными размерами DIN. Наиболее распространенные размеры DIN показаны ниже.
Выберите регулятор температуры для вашего применения
Двухпозиционные контроллеры
Двухпозиционные контроллеры процесса представляют собой простейший тип контроллеров с двухпозиционным управлением, предназначенный для обеспечения функциональности ПИД-регуляторов общего назначения, но по цене, подходящей для двухпозиционных приложений.
Автонастройка ПИД-регуляторов
ПИД-регуляторы обеспечивают очень точное управление, но алгоритм ПИД требует настройки. Контроллеры автонастройки обеспечивают эту функцию.
Многоконтурные контроллеры
Каждый контур управления обычно состоит из одного входа и как минимум одного выхода. OMEGA предлагает множество многоконтурных контроллеров, которые могут управлять более чем одним контуром управления. CS8DPT от OMEGA поддерживает до 6 контуров управления.
Контроллеры ограничения безопасности
Контроллер ограничения безопасности представляет собой двухпозиционный контроллер с выходом с фиксацией. Когда состояние выхода изменяется, требуется ручной сброс, чтобы вернуть его обратно. Контроллеры пределов безопасности обычно используются в качестве резервных контроллеров для остановки процесса при достижении нежелательных пределов.
Реле температуры
Регулируемое реле температуры подходит для применений, требующих экономичного решения для контроля температуры.
